（一番最初に読んで）半導体後工程概論

作ったチップを、つないで・守って・冷やして使える製品にする。

初めて読む方向け / 数式より全体像 / 作成：2026年10月17日

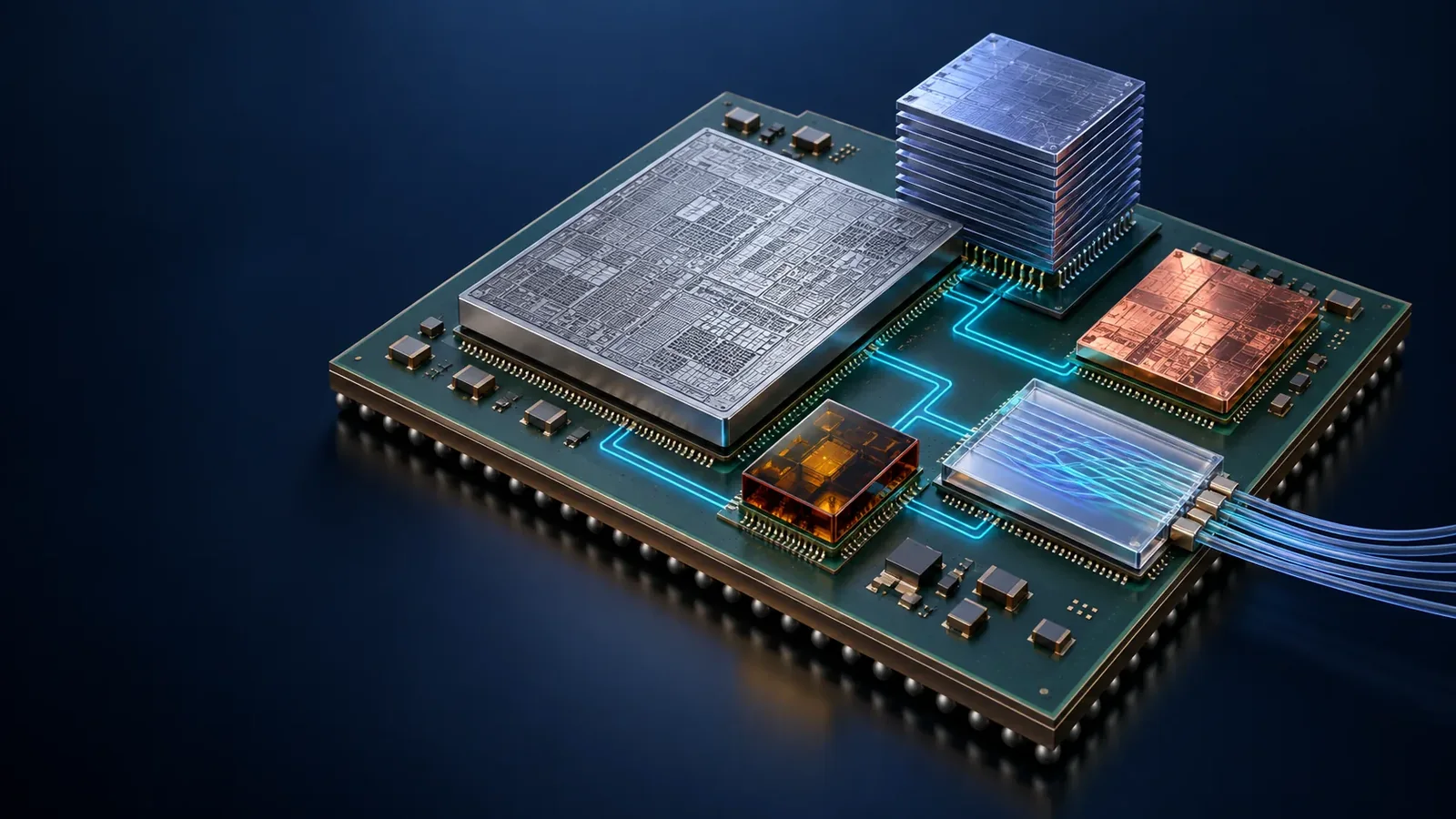

高性能なチップを作れば、コンピューターは完成するのでしょうか。実際には、外へ信号を渡し、電力を送り、熱を逃がし、壊れず使える形にする必要があります。後工程は単なる箱詰めではありません。複数のチップを一つのシステムとして働かせる設計の一部です。

01チップ、パッケージ、基板の大きさを分ける

ウェハ上で作った回路を切り分けた小片が、ダイやチップです。それを外とつなぎ、保護する単位がパッケージです。パッケージは、さらにプリント基板へ載ります。この三段階を区別すると、「基板」という言葉の混乱が減ります。

パッケージ基板は、チップの細かな接続を、外で扱える間隔へ広げる役目を持ちます。内部の配線や穴で信号と電力を運びます。チップだけ良くても、この途中の通り道が足りなければシステムの性能は伸びません。

原理・背景の参照：[1]

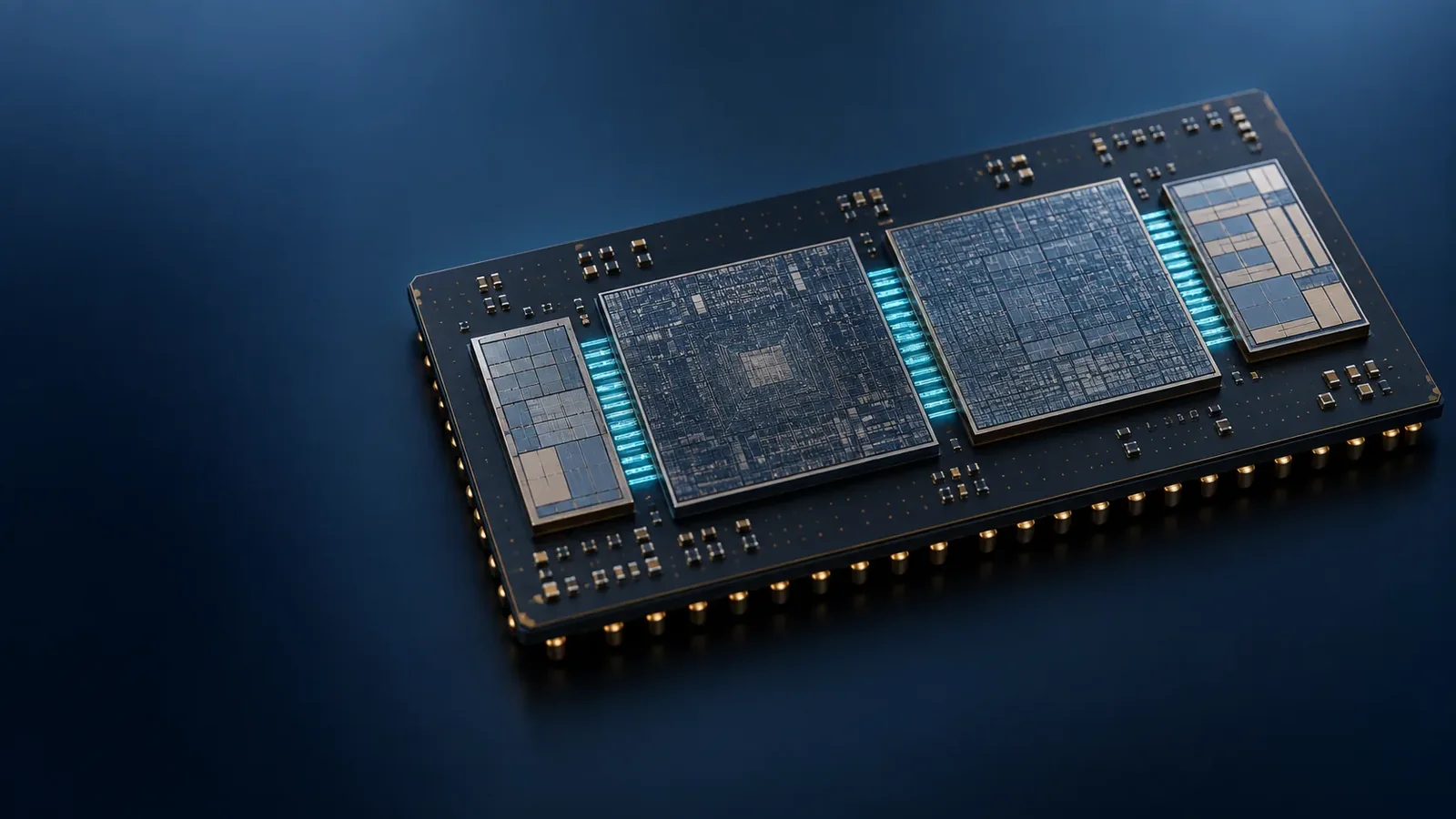

計算、メモリー、入出力などでは、向いている材料や製造技術が異なります。機能を小さなチップに分けて組み合わせるのがチップレットの考え方です。別々に作った部品をまとめて高い機能を得る異種集積の一つとして理解できます。

利点は、作り分けや再利用、機能の組合せの自由度です。一方、チップ間の通信、接続の歩留まり、検査、熱が新たな課題になります。小分けにすれば常に安く、高速になるわけではありません。組立前後の検査も含めた全体最適が必要です。

原理・背景の参照：[2]

横に並べたチップを細かい配線で結ぶ構造や、チップを縦に積む構造があります。インターポーザーは間で接続を受け持つ層、ブリッジは必要な場所を局所的につなぐ部品、TSVはシリコンを貫く縦の接続です。互いに排他的な選択肢とは限りません。

バンプは小さな接続部です。ハイブリッド接合は、絶縁面と金属接続を組み合わせる接合法です。どれも「線を短く・多くする」目的だけでなく、合わせる精度や表面、反り、検査のしやすさと交換条件になります。

原理・背景の参照：[1]

電力を使うチップは熱を出します。接続を短くしても、積み重ねた奥の熱が逃げにくければ使える性能が制限されます。放熱材料、蓋、冷却装置までを含めた設計が必要です。電力を安定して届ける配線も欠かせません。

さらにシリコン、金属、樹脂は温度で伸びる量が違います。接続部に力が集中すると故障につながるため、アンダーフィルや封止材の性質と配置で支えます。材料は空いた場所を埋めるだけの存在ではありません。

原理・背景の参照：[1]

CoWoS、CoPoS、EMIBなどの名称は、各社の技術や構成を指します。名前だけを一列に並べると、製造単位、配線、橋、積層など、違う階層を混ぜてしまいます。まず断面でチップと接続層を見て、目的の帯域、電力、面積、信頼性に照らして読みます。

「先端」だから全用途に必要とは限りません。小型センサーと大規模AI装置では、最適な組立は異なります。以下ではまず構造、その次に製造と材料、最後に個別の方式へ進むと理解しやすくなります。

原理・背景の参照：[3]

設計を考えるための例・実績値ではありません

接続を短く・多くしてデータを渡しやすくする一方、並べる面積や熱、電力供給を確認します。積めば配線は短くなっても、奥の部品の冷却や検査が難しくなる場合があります。

組み立てた後に一部が不良なら、全体をどう扱うかも重要です。性能、歩留まり、検査、修理を一緒に考えると、なぜ複数の構造が共存するかが分かります。

前工程が素子や回路を作り、後工程がチップを接続して製品へ組み立てます。信号、電力、熱、機械的な力の通り道を同時に考えます。

ここまでで大切なのは、技術の名前を全て覚えることではありません。「何を改善するために、何を変え、どんな条件で確かめるか」が分かれば、この分野の個別記事を読む土台ができています。気になる道を一つ選んで進んでください。

各コースは上から順に読めます。全部を読む必要はありません。

この分野の全技術解説を見る (31)

この総論は、既存の個別技術記事をつなぐ入門用の再構成です。分類と設計例は本稿の説明のための整理で、標準の分類や試験結果ではありません。最新の記録値、製品の販売・承認状況や費用の予測は扱いません。原理の出典は下記、個別技術の詳しい出典はリンク先の記事で確認できます。
