ウェハ薄化とダイシング|半導体後工程 技術解説

技術用語・企業解説の一覧へ戻る

TECHNOLOGY EXPLAINER

ウェハ薄化とダイシング
― 削って、切って、壊さずに運ぶ

後工程の入口で、ウェハは削られて薄くなり、切り分けられます。 地味な工程に見えますが、ここには一貫した難問があります。 薄くするほど、壊れやすくなる。 そしてその壊れやすいものを、最後まで平らに保っているのは1枚のテープです。

構成:ディスコ・リンテックの公表資料を一次情報として使用/最終更新 2026年9月

極端に薄くなったシリコンウェハがわずかにしなりながら支持されている様子を表した概念イメージ
概念図(AI生成イメージ)。薄化ウェハの雰囲気を表現したものです。実際の厚み・たわみ量・寸法を示すものではありません。
この記事の構成
  1. 薄化とダイシングとは何か(3行でつかむ)
  2. 削る ― なぜ薄くすると急に難しくなるのか
  3. TAIKO ― 外周だけ残すという発想
  4. 切る ― 3つの方式
  5. 順番を入れ替える ― DBG
  6. 素材技術者の視点:この工程は、テープが成立させている
  7. 課題
  8. 用語集/参考資料/出典対応表
本記事の表記ルール

事実=各社の公表資料に記載のある内容(出典リンクあり)
本稿の計算=明示した前提をもとに本記事が算出した値
未確定/将来=計画であり、実績が確認できていない事項
このほか、工程の整理や材料設計上の読み取りは「解説」として区別しています。

1. 薄化とダイシングとは何か(3行でつかむ)

前工程を終えたウェハは、そのままでは使えません。後工程の入口で、2つの加工を受けます。

  • 薄化(バックグラインド):ウェハの裏面を削って薄くする
  • ダイシング(個片化):ウェハを1つひとつのチップに切り分ける

ディスコは、グラインディング技術を 「100 µm以下のウェーハ厚さを歩留まりよく実現する薄仕上げ研削技術」と説明しています事実。

後工程の入口でウェハが受ける加工(概念図) 厚いウェハ ① 表面保護 BGテープを貼る ② 裏面研削 100μm以下まで削る ③ ダイシング チップに切り分ける ④ ピックアップ 1個ずつ持ち上げる 組立へ (ボンディング 「バンプ」編へ) この4工程を通して、ウェハは一度もむき出しで置かれない ① 研削中は表面保護テープ(BGテープ)が回路面を守り、研削水と研削屑の侵入を防ぐ ③④ 切断中はダイシングテープがチップを保持し、切り終えたら粘着力を落としてピックアップさせる テープが無ければ、薄いウェハは扱えない ― 第6章で詳しく見ます
図1 概念図(ベクター作図)。工程数・順序・寸法比は模式的なもので、実際のラインを示すものではありません。テープの役割はリンテックの記載によります[参考資料6]。

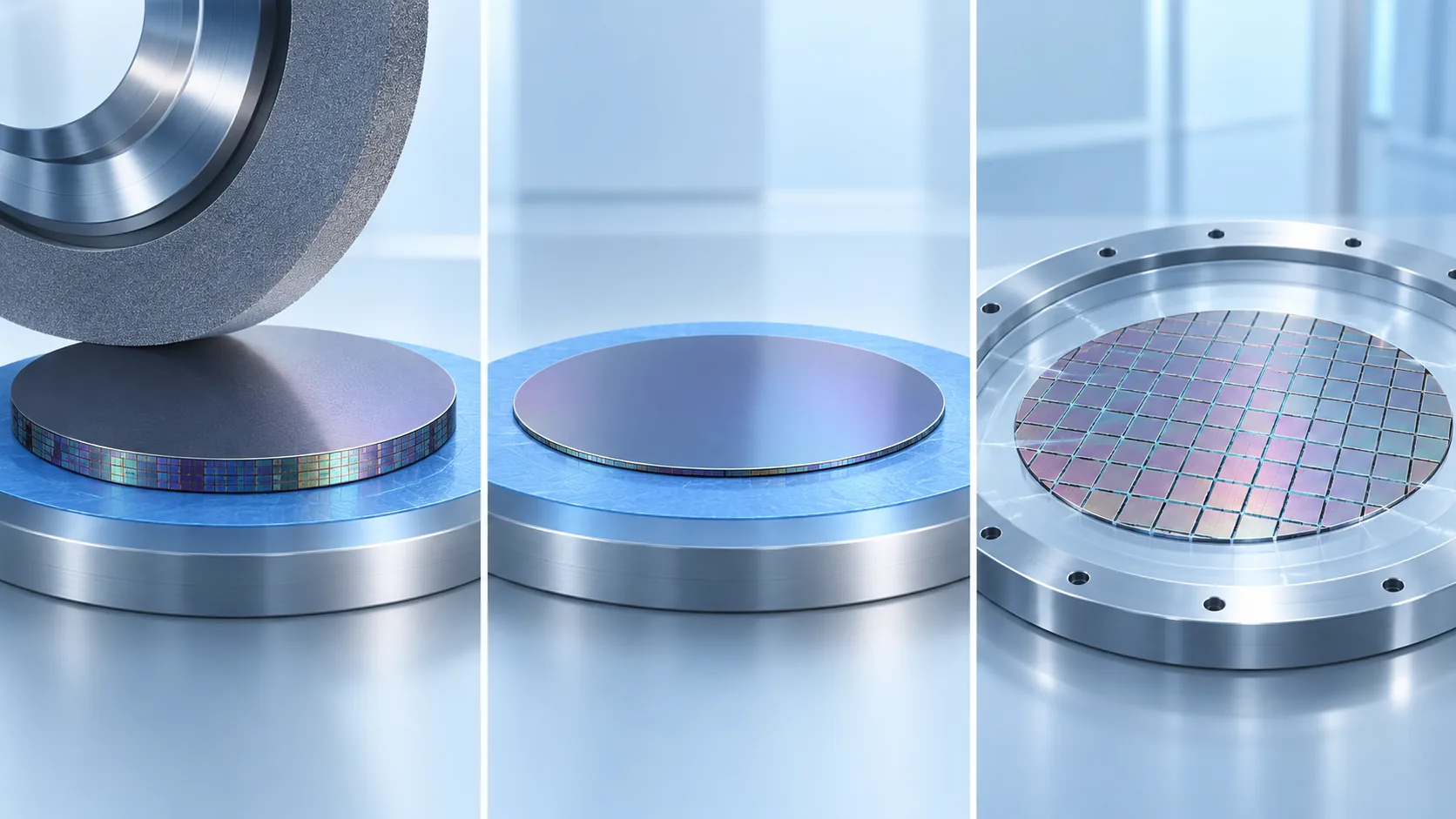

保護、裏面研削、テープ上での個片化というウェハ薄化とダイシングの流れを示す概念図
保護して削る回路面を支え、裏面を研削薄いまま支える搬送中も全面支持を保つテープ上で切る個片化後も位置を崩さない
図1 概念図(AI生成イメージ)。工程の役割を3段階で模式化しています。装置形状、工程数、厚み、切り代は実際のラインを示しません。テープの役割はリンテック[参考資料6]に基づきます。

2. 削る ― なぜ薄くすると急に難しくなるのか

なぜウェハを薄くするのか。積むため(「スタッキング」編)、パッケージを薄くするため、熱を逃がすためです。 では、薄くすると何が起きるのか。

本稿の計算:厚さが1/15になると、曲げにくさは1/3700になる

板の曲げ剛性は、厚さの3乗に比例します本稿の計算。

  • 前提:300 mmウェハの標準的な厚さを 775 μm、薄化後を 50 μm とする
  • 厚さの比= 50 ÷ 775 ≒ 1/15.5
  • 曲げ剛性の比= (1/15.5)³ ≒ 1/3,700

前提:775 μmは300 mmウェハで一般に用いられる厚さの目安であり、本記事が置いた値です。 また、単純な等方性の板として計算しています。

つまり「少し薄くなった」のではなく、「剛性が3桁下がった」。 自分の重さでたわみ、持ち上げれば割れる。 薄化工程の難しさは、削ることではなく、削ったあとをどう扱うかにあります(本記事による解説)。

薄くすると、曲げにくさは3乗で落ちる(本稿の計算) 縦軸=曲げ剛性(厚さ775μmのときを1とした相対値・対数目盛り) 1/100001/10001/100 1/101 1 約 1/12 約 1/460 約 1/3,700 775 μm350 μm 100 μm50 μm ウェハの厚さ
図2 本稿の計算。曲げ剛性が厚さの3乗に比例するとして、775 μmを1とした相対値を求めたものです。775 μmは300 mmウェハで一般に用いられる厚さの目安として本記事が置いた値であり、特定製品の仕様ではありません。単純な等方性の板としての計算で、実際のウェハの挙動(結晶方位、残留応力、加工変質層)は考慮していません。
薄い円形のシリコン板が自重でわずかにたわみながら平らな台に支えられている様子を表した概念イメージ
図3 概念図(AI生成イメージ)。薄化ウェハの扱いにくさを表現したものです。実際のたわみ量・厚み・寸法を示すものではありません。

3. TAIKO ― 外周だけ残すという発想

剛性が3桁落ちるなら、落とさない部分を残せばいい。 その発想がディスコのTAIKOプロセスです。

同社は、TAIKOを 「ウェーハを研削する際、ウェーハ最外周のエッジ部分(約3 mm程度)を残し、その内周のみを研削して薄化する技術」と説明しています事実。

外周を残すと、ウェハは自分で立てる(概念断面図) 通常のバックグラインド 全面を薄く削る 端まで薄いので、たわみ・反り・ エッジの欠け(チッピング)が起きやすい 赤破線=たわみの模式表現 TAIKOプロセス 内周だけ削り、外周は厚いまま残す 約3 mm 約3 mm 外周の厚い「わく」が全体を支える ウェーハ反りの低減/ウェーハ強度の向上 ハンドリングの容易性向上/エッジチッピングゼロ Φ200 mm/Φ300 mm に対応
図4 概念図(ベクター作図)。厚み比・たわみ量は模式的に誇張したもので、実物を示すものではありません。「約3 mm程度」を残すこと、およびメリット4項目(反り低減/強度向上/ハンドリング容易/エッジチッピングゼロ)と対応サイズはディスコの記載によります[参考資料2]。
素材技術者の読みどころ:材料を変えずに、形で解いた

剛性を確保する方法は、ふつう2つ考えられます。材料を変えるか、厚くするか。 しかしウェハはシリコンと決まっており、薄くするのが目的です。どちらも使えません。

TAIKOが選んだのは第3の道――断面形状を変えることでした。 中央は薄く、外周だけ厚い。「わく(リム)付きの皿」の形にすれば、 曲げに対しては外周のわくが効きます。

これは構造設計では定番の手です(I形鋼、缶の縁の巻き込み、皿の立ち上がり)。 材料の物性に手を入れられないとき、断面形状が残された自由度になる—— ディスコが挙げる「エッジチッピングゼロ」という効果も、 薄いエッジが存在しないのだから当然の帰結です事実(本記事による解説)。

4. 切る ― 3つの方式

ウェハを切り分ける方法は、大きく3つあります。刃で削る/光で変質させる/ガスで溶かす。 それぞれ、まったく別の物理です。

切り分け方は3通り ― 物理がまったく違う(概念図) ブレードダイシング 刃で削る 切削水と切り屑が出る ・最も広く使われる方式 ・厚い材料にも対応できる ・切り代(カーフ幅)が要る ・裏面に欠け(チッピング) ・洗浄が必要 ステルスダイシング 光で内部を変質させる 内部にだけ改質層ができる テープを広げて割る ・レーザをワーク内部に集光 ・加工屑の抑制が可能 ・洗浄不要のドライプロセス ・カーフ幅を細くできる ・MEMSなど負荷に弱いワーク向け プラズマダイシング ガスで溶かす 全カットラインを同時に加工 ・真空下でドライエッチング ・Boschプロセス(1992年) ・小チップでも高いUPHを維持 ・さまざまな形状に対応 ・加工屑や溶融デブリが出ない ・チップ強度の向上
図5 概念図(ベクター作図)。各方式の模式図は原理を示すためのもので、実際の装置構成や寸法比ではありません。ステルスダイシングとプラズマダイシングの特徴はディスコの記載によります[参考資料4・5]。ブレードダイシングの短所(カーフ幅・チッピング・洗浄)は、他方式の長所の裏返しとして本記事が整理したものです。

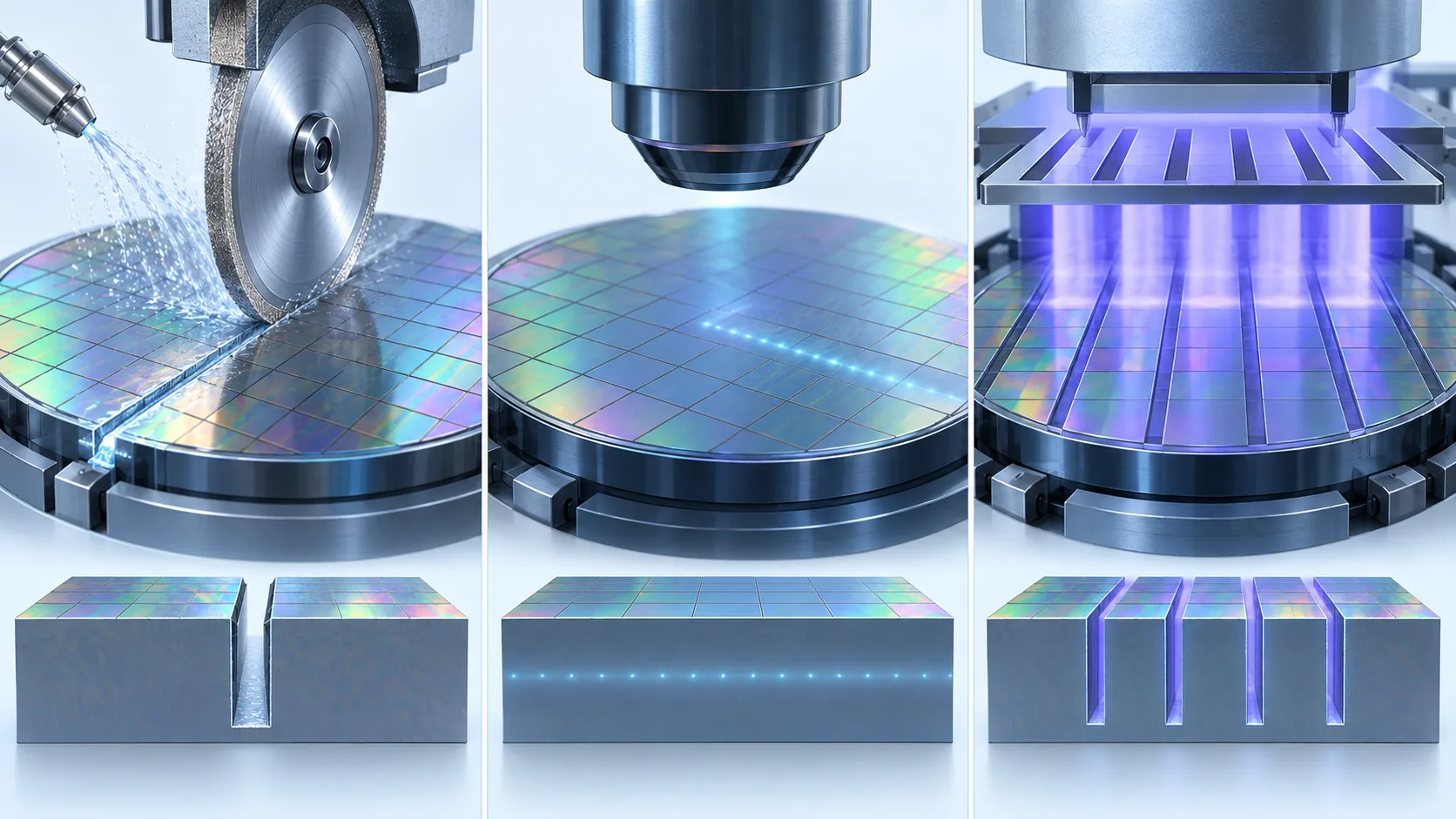

ブレード、ステルス、プラズマという3つのダイシング方式を比較した概念図
ブレード砥粒刃で物理的に切削ステルス内部改質層を起点に分割プラズママスク開口から複数ストリートをエッチング
図5 概念図(AI生成イメージ)。3方式の原理差を模式化しています。光点・プラズマ色は説明用で、実測観察ではありません。特徴はディスコ[参考資料4・5]に基づきます。

ディスコは、ステルスダイシングを 「レーザをワーク内部に集光することで内部に改質層を形成し、テープエキスパンド等にてチップ分割をおこなうダイシング手法」と定義し、 メリットとして「ワークの内部を改質するため、加工屑の抑制が可能」 「負荷に弱いワーク(MEMSなど)に適した、洗浄不要のドライプロセス」 「カーフ幅を細くできるため、ストリートリダクションに大きく貢献します」を挙げています事実。

プラズマダイシングは 「真空下でドライエッチングをおこなうことでウェーハをチップ化(個片化)する加工技術」で、 「ウェーハ上の全カットラインを同時に加工」できるとされています事実。

素材技術者の読みどころ:「削らない」方向へ進んでいる

3方式を並べると、進む方向がはっきり見えます。

  • ブレード:材料を物理的に削り取る → 切り屑が出る、切り代が要る、端が欠ける
  • ステルス:材料を削らず、内部だけ性質を変える → 屑が出ない、切り代が細い
  • プラズマ:材料を化学反応で気体に変える → 屑もデブリも出ない

「切る」という行為から、物理的な除去を減らしていく。 これは「ビア」編で見たデスミアの話(薬液で削る → 光で分解する)と同じ構図です。 微細化が進むと、材料を「壊して取り除く」やり方が通用しなくなる(本記事による解説)。

プラズマダイシングの「ウェーハ上の全カットラインを同時に加工」という点も重要です事実。 ブレードは1本ずつ引くので、チップが小さいほど本数が増え、時間がかかります。 同時加工ならチップが小さくても時間が変わらない。 だから同社は「小チップデバイスでも高いUPHを維持」できると書いています事実。 ——「テスト」編で見た「同時に処理する」発想が、ここにも現れています(本記事による解説)。

5. 順番を入れ替える ― DBG

「ファンアウト」編で、チップファーストとチップラストという順番の入れ替えを見ました。 薄化とダイシングにも、同じ発想があります。

ディスコのDBG(Dicing Before Grinding)は、 「従来の『裏面研削 → ウェーハ切断』というプロセスを逆転させ、先にウェーハをハーフカットした後、 裏面研削によりチップ分割する技術」です事実。

削ってから切るか、切ってから削るか(概念断面図) 従来:研削してから切る ① 薄く削る この時点で扱いにくい ② ブレードで切る 裏面にチッピングが出る 薄いウェハを搬送し、そこへ刃を入れるので 破損のリスクと裏面チッピングが避けられない DBG:切ってから削る ① 厚いまま溝を入れる 厚いので扱いやすい ② 裏面を削ると分かれる 削った瞬間に個片化する 「チップ分割時の裏面のチッピングとウェーハの破損を  最小限に抑える」 「裏面チッピングが少ないため、高い抗折強度を維持し  ながら薄仕上げ加工が行える」 「薄いウェーハを搬送するリスクがなくなる」(ディスコ)
図6 概念図(ベクター作図)。厚み比・溝の深さ・チップ数は模式的なもので、実際の工程を示すものではありません。引用はディスコの記載によります[参考資料3]。

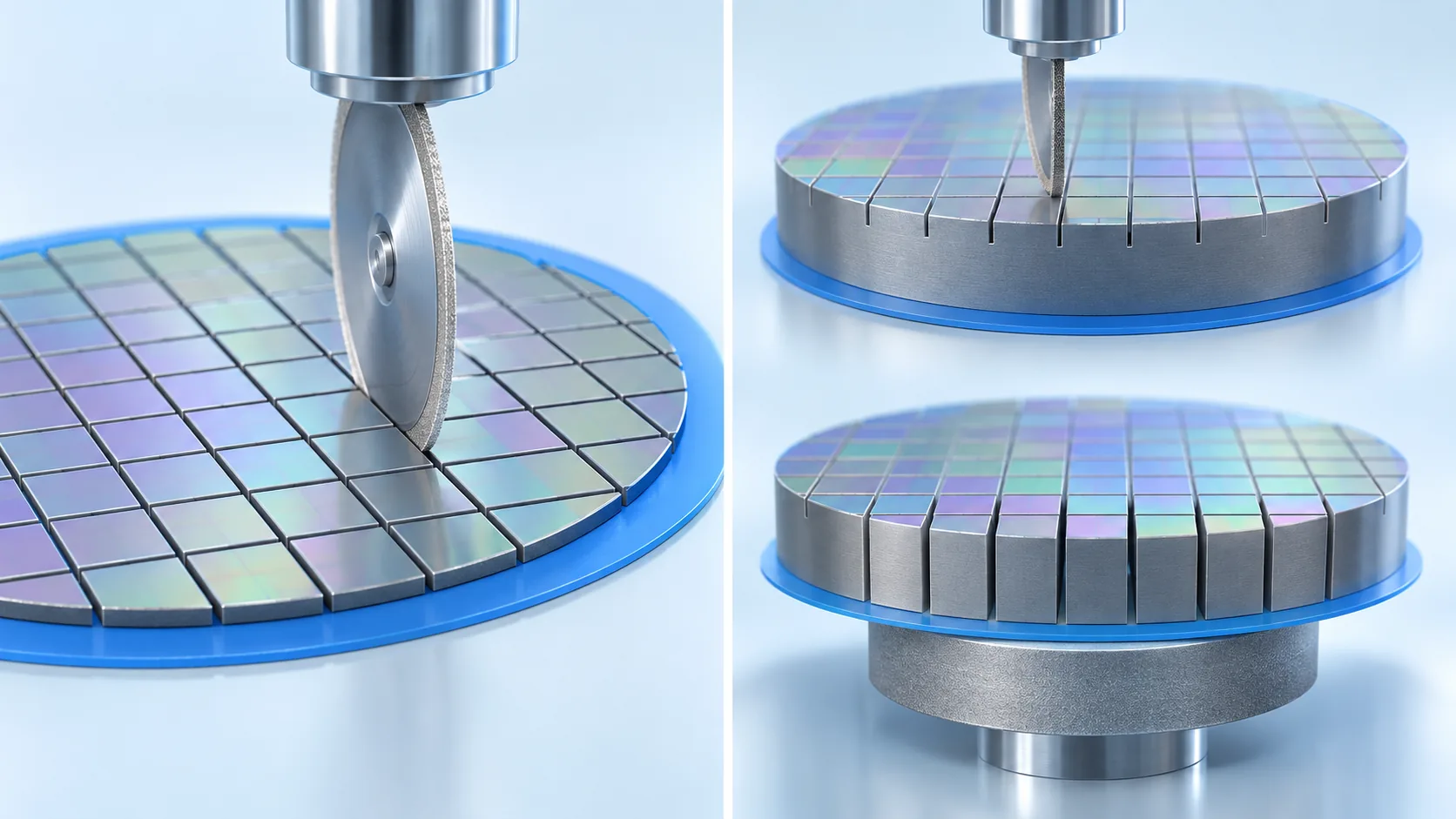

薄化後に切る従来工程と、先に溝を入れて裏面研削で分離するDBGを比較した概念図
従来工程薄くしたウェハを最後に切断DBG厚い段階で浅溝を作り、裏面研削で溝底へ到達して分離
図6 概念図(AI生成イメージ)。順序の違いを示す模式表現です。溝深さ、厚み、チップ数、工具形状は実工程を示しません。説明はディスコ[参考資料3]に基づきます。
同じ結果に、別の道から到達する

DBGが解いている問題は2つあります。

  • 搬送のリスク:薄いウェハを運ばなくて済む(切るのは厚いうち)
  • 裏面チッピング:ブレードで分割しないので、裏面が欠けない

そして2つ目が抗折強度につながります。 チップの裏面に微小な欠けがあると、そこが割れの起点になる。 欠けが無ければ、薄くても強いチップができる事実。

面白いのは、ステルスダイシングも同じ結論に別の道から到達していることです。 ステルスはそもそも刃を当てないので、やはり裏面は欠けません。 「裏面を欠けさせない」という1つの目標に対して、工程順で解く道(DBG)と物理で解く道(ステルス)がある—— そして両方を組み合わせたSDBGという方式も存在します(本記事による解説)。

6. 素材技術者の視点:この工程は、テープが成立させている

金属のリングに張られた透明なフィルムの上に円形のウェハが貼り付けられている様子を表した概念イメージ
図7 概念図(AI生成イメージ)。ダイシングフレームとテープを表現したものです。実際の寸法・材質・厚みを示すものではありません。

ここまで、装置の話をしてきました。しかしこの工程を実際に成立させているのは、テープです。 リンテックは、半導体関連テープの役割を次のように説明しています事実。

テープは工程ごとに、違う仕事をしている BG用表面保護テープ 「バックグラインド時にウェハ表面を確実に 保護し、研削水・研削屑の浸入による ウェハ表面の汚染を防ぎます」 回路面を守りながら、研削の力を受け止める ダイシングテープ 「ダイシング前は強い粘着力で確実に チップを保持し、ダイシング後、粘着力を 弱めてピックアップ性を高めます」 途中で粘着力を変える ― これが核心 ダイシング・ダイボンディングテープ 「ダイシングテープとダイボンディング剤の 機能を持ち合わせた高付加価値テープです」 切るためのテープが、そのまま接着剤になる (「アンダーフィル」編のDAFと同じ系統) チップ裏面保護テープ 「基板上にチップを回路面から実装する フリップチップなどの用途で、チップ裏面を 保護・補強する目的で開発されたテープです」 裏返すと裏面が露出する ―「フリップチップ」編参照
図8 概念図(ベクター作図)。「」内はいずれもリンテックの製品説明の記載です[参考資料6]。各枠の最下行(青字・茶字)は本記事による補足です。
素材技術者の読みどころ:「途中で性質が変わる」材料

ダイシングテープの説明を、もう一度よく読んでください。 「ダイシング前は強い粘着力で確実にチップを保持し、ダイシング後、粘着力を弱めてピックアップ性を高めます」事実。

これは、粘着剤としてはかなり奇妙な仕様です。

  • 切っているあいだ:刃の力、切削水の勢い、テープを広げる張力に耐えて、チップを1個も飛ばさない
  • 切り終えたあと:50μmの薄いチップを、割らずにそっと剥がせるほど弱くなる

1つの材料に、正反対の状態を時間で切り替えさせている。 これを実現するのがUV硬化型の粘着剤で、紫外線を当てると粘着剤の中で架橋が進み、粘着力が落ちます。

本シリーズでは、似た「切り替え」を何度か見てきました。 「ビア」編の感光性樹脂(作るときは光で反応、使うときは変化してほしくない)、 「PLP」編の一時接着材(しっかり保持し、最後に剥がす)。 後工程の材料には、「あとで性質が変わること」そのものが機能として要求される場面がある—— これは前工程の材料にはあまりない性格です(本記事による解説)。

そしてダイシング・ダイボンディングテープに至っては、 切るためのテープが、そのままチップを基板に貼る接着剤になります事実。 剥がされて捨てられる材料が、製品の一部として残る。 工程材料と製品材料の境界が、ここでは溶けています(本記事による解説)。

7. 課題

(1) 薄くする理由が増え続けている

「スタッキング」編で見たとおり、積層のためにウェハはさらに薄くなります。 「TSV」編で扱ったとおり、貫通電極を裏面に露出させるにも薄化が要ります。 薄化は「できれば薄く」ではなく、「この厚みでなければ成立しない」工程になりました(本記事による解説)。

(2) 切り代(ストリート)をどこまで詰められるか

ディスコは、ステルスダイシングの利点として 「カーフ幅を細くできるため、ストリートリダクションに大きく貢献します」を挙げています事実。

切り代は、チップにならない領域です。1枚のウェハから何個取れるかに直結します。 切り方を変えるだけで、取り数が増える——ダイシング方式の選択が、そのまま歩留まりの話になります(本記事による解説)。

(3) 材料が変われば、切り方も変わる

ディスコはプラズマダイシングの対応デバイスとして Power device、LED、RFID、RF filter、MEMS、TVSを挙げています事実。 また、ステルスダイシングは「負荷に弱いワーク(MEMSなど)」に適するとしています事実。

シリコンだけでなく、SiC、GaN、ガラス、化合物半導体——扱う材料が増えるほど、 「その材料に合った切り方」を選ぶ必要が出てきます(本記事による解説)。

切り分けられた四角いチップが、わずかな隙間を空けてテープの上に整然と並んでいる様子を拡大した概念イメージ
図9 概念図(AI生成イメージ)。個片化後のチップを表現したものです。実際のチップ寸法・切り代・個数を示すものではありません。
この記事のまとめ方

薄化とダイシングは、後工程のなかで最も「物理的に壊しやすい」工程です。 そして対策は、3つの方向に分かれています。

  • 形で解く:外周を残して剛性を確保する(TAIKO)
  • 順番で解く:厚いうちに切って、削って分ける(DBG)
  • 物理を変えて解く:刃を当てない(ステルス、プラズマ)

そのすべての土台にあるのが、途中で粘着力が変わるテープです。 装置と工程の話に見えて、実は粘着剤の設計がこの工程の可否を決めている—— 素材技術者にとって、後工程のなかでもとりわけ出番の大きい領域です(本記事による解説)。

8. 用語集

バックグラインド(BG)
ウェハの裏面を研削して薄くする工程。
薄化
ウェハを薄くすること。積層や放熱、薄型パッケージのために行う。
ダイシング
ウェハを1つひとつのチップに切り分ける工程。個片化ともいう。
TAIKOプロセス
ウェハ最外周(約3 mm)を残して内周だけ研削し、反りと破損を抑える技術。
DBG
Dicing Before Grinding。先に溝を入れ、裏面研削でチップを分割する方式。
SDBG
Stealth Dicing Before Grinding。ステルスダイシングとDBGを組み合わせた方式。
ブレードダイシング
回転する薄い砥石(ブレード)で切削する方式。
ステルスダイシング
レーザをワーク内部に集光して改質層を作り、テープを広げて割る方式。
プラズマダイシング
真空下のドライエッチングでウェハを個片化する方式。
改質層
レーザによって内部の性質が変えられた層。割れの起点になる。
Boschプロセス
1992年にRobert Bosch GmbHが開発した、高アスペクト比のドライエッチング手法。
カーフ幅
切断によって失われる幅。切り代。
ストリート
チップとチップのあいだの、切断用に確保された領域。
チッピング
切断時に生じる微小な欠け。割れの起点になる。
抗折強度
曲げに対する強さ。チップの割れにくさの指標。
テープエキスパンド
テープを広げてチップの間隔を開け、分割・取り出しをしやすくする操作。
BGテープ
バックグラインド時にウェハ表面を保護するテープ。
ダイシングテープ
切断中はチップを保持し、切断後は粘着力を落としてピックアップを助けるテープ。
UV硬化型
紫外線を当てると粘着剤が硬化し、粘着力が下がるタイプ。
DAF
Die Attach Film。チップを基板に貼るための接着フィルム(「アンダーフィル」編で詳述)。
UPH
Units Per Hour。1時間あたりの処理個数。

9. 参考資料(一次情報)

  1. ディスコ「グラインディング」 — disco.co.jp
  2. ディスコ「TAIKOプロセス」 — disco.co.jp
  3. ディスコ「DBG (Dicing Before Grinding) プロセス」 — disco.co.jp
  4. ディスコ「ステルスダイシング™加工」 — disco.co.jp
  5. ディスコ「プラズマダイシング加工」 — disco.co.jp
  6. リンテック「半導体関連テープ」 — lintec.co.jp

10. 主張と出典の対応表(監査)

本文の主張根拠区分
グラインディングが「100 µm以下のウェーハ厚さを歩留まりよく実現する薄仕上げ研削技術」であることディスコ「グラインディング」[参考資料 1]https://www.disco.co.jp/jp/solution/library/grinding.html事実
TAIKOプロセスが「ウェーハを研削する際、ウェーハ最外周のエッジ部分(約3 mm程度)を残し、その内周のみを研削して薄化する技術」であること。メリットが「ウェーハ反りの低減」「ウェーハ強度の向上」「ウェーハハンドリングの容易性が向上」「エッジチッピングゼロ」であること。Φ200 mm/Φ300 mm に対応することディスコ「TAIKOプロセス」[参考資料 2]https://www.disco.co.jp/jp/solution/library/grinder/taiko_process.html事実
DBGが「従来の『裏面研削 → ウェーハ切断』というプロセスを逆転させ、先にウェーハをハーフカットした後、裏面研削によりチップ分割する技術」であること。「チップ分割時の裏面のチッピングとウェーハの破損を最小限に抑える」「裏面チッピングが少ないため、高い抗折強度を維持しながら薄仕上げ加工が行える」「薄いウェーハを搬送するリスクがなくなる」ことディスコ「DBGプロセス」[参考資料 3]https://www.disco.co.jp/jp/solution/library/dbg/dbg_process.html事実
ステルスダイシングが「レーザをワーク内部に集光することで内部に改質層を形成し、テープエキスパンド等にてチップ分割をおこなうダイシング手法」であること。「ワークの内部を改質するため、加工屑の抑制が可能。汚れに弱いワークに適しています」「負荷に弱いワーク(MEMSなど)に適した、洗浄不要のドライプロセスです」「カーフ幅を細くできるため、ストリートリダクションに大きく貢献します」ディスコ「ステルスダイシング™加工」[参考資料 4]https://www.disco.co.jp/jp/solution/library/laser/stealth.html事実
プラズマダイシングが「真空下でドライエッチングをおこなうことでウェーハをチップ化(個片化)する加工技術」であること。Boschプロセスが「ドイツRobert Bosch GmbHによって1992年に開発された手法」であること。「ウェーハ上の全カットラインを同時に加工」できること。メリットが「小チップデバイスでも高いUPHを維持」「さまざまな形状への加工に対応」「加工屑や溶融デブリなどの発生がない」「チップ強度の向上」であること。対応デバイスがPower device、LED、RFID、RF filter、MEMS、TVSであることディスコ「プラズマダイシング加工」[参考資料 5]https://www.disco.co.jp/jp/solution/library/other/plasma.html事実
BG用表面保護テープが「バックグラインド時にウェハ表面を確実に保護し、研削水・研削屑の浸入によるウェハ表面の汚染を防ぎます」こと。ダイシングテープが「ダイシング前は強い粘着力で確実にチップを保持し、ダイシング後、粘着力を弱めてピックアップ性を高めます」こと。ダイシング・ダイボンディングテープが「ダイシングテープとダイボンディング剤の機能を持ち合わせた高付加価値テープです」こと。チップ裏面保護テープが「基板上にチップを回路面から実装するフリップチップなどの用途で、チップ裏面を保護・補強する目的で開発されたテープです」ことリンテック「半導体関連テープ」[参考資料 6]https://www.lintec.co.jp/products/electronics/tape/事実
曲げ剛性が厚さの3乗に比例するとして、775 μmを1としたときの相対値(350 μm→約1/12、100 μm→約1/460、50 μm→約1/3,700)本稿の計算。775 μmは300 mmウェハで一般に用いられる厚さの目安として本記事が置いた値であり、特定製品の仕様ではない。単純な等方性の板としての計算で、結晶方位・残留応力・加工変質層は考慮していない本稿の計算
ブレードダイシングの短所(カーフ幅が要る/裏面にチッピングが出る/洗浄が必要)他方式の長所(ディスコがステルス・プラズマの利点として挙げる項目)の裏返しとして本記事が整理したもの。ディスコがブレードダイシングの短所として明示したものではない解説
TAIKOが「材料でも厚みでもなく断面形状で剛性を確保した」という読み取り。「切る」という行為から物理的な除去を減らしていく方向にあるという整理。UV硬化型粘着剤で架橋が進み粘着力が落ちるという説明。「あとで性質が変わること」自体が機能として要求されるという指摘。工程材料と製品材料の境界が溶けているという指摘。切り代が取り数に直結するという指摘公表内容にもとづく本記事の整理・解説。各社が表明した見解ではない解説
図1・図4・図5・図6の断面図が、実際の観察像ではなく説明のための作図であること本記事による注記解説

最終更新:2026年9月20日/出典は一次情報(装置メーカー・材料メーカーの公式技術ページ)に限定しています。 工程の整理や材料設計上の読み取りを含むため、それらは「解説」として出典付きの事実と区別しています。 図はすべて説明用です。図2・図4・図8は数値・引用情報を保持するベクター作図、図1・図3・図5〜図7・図9はAI生成の概念イメージです。置換前の概要SVGは監査用にHTML内へ非表示で保持しています。いずれも実際の断面写真・顕微鏡像・装置の実物・実測変形を示すものではありません。
