TECHNOLOGY EXPLAINER

CoWoSとは何か
― AI半導体の供給を握る、TSMCの実装技術

AI半導体の話題で「供給がボトルネック」と言われるとき、その多くはこの技術を指しています。 名前は工程の順序をそのまま並べただけ。しかし中身は、露光装置の物理的限界を実装技術で押し広げる挑戦です。 初めての方にも、素材・材料の技術者にも分かる形で解説します。

構成:TSMCの公表資料を一次情報として使用/最終更新 2026年9月

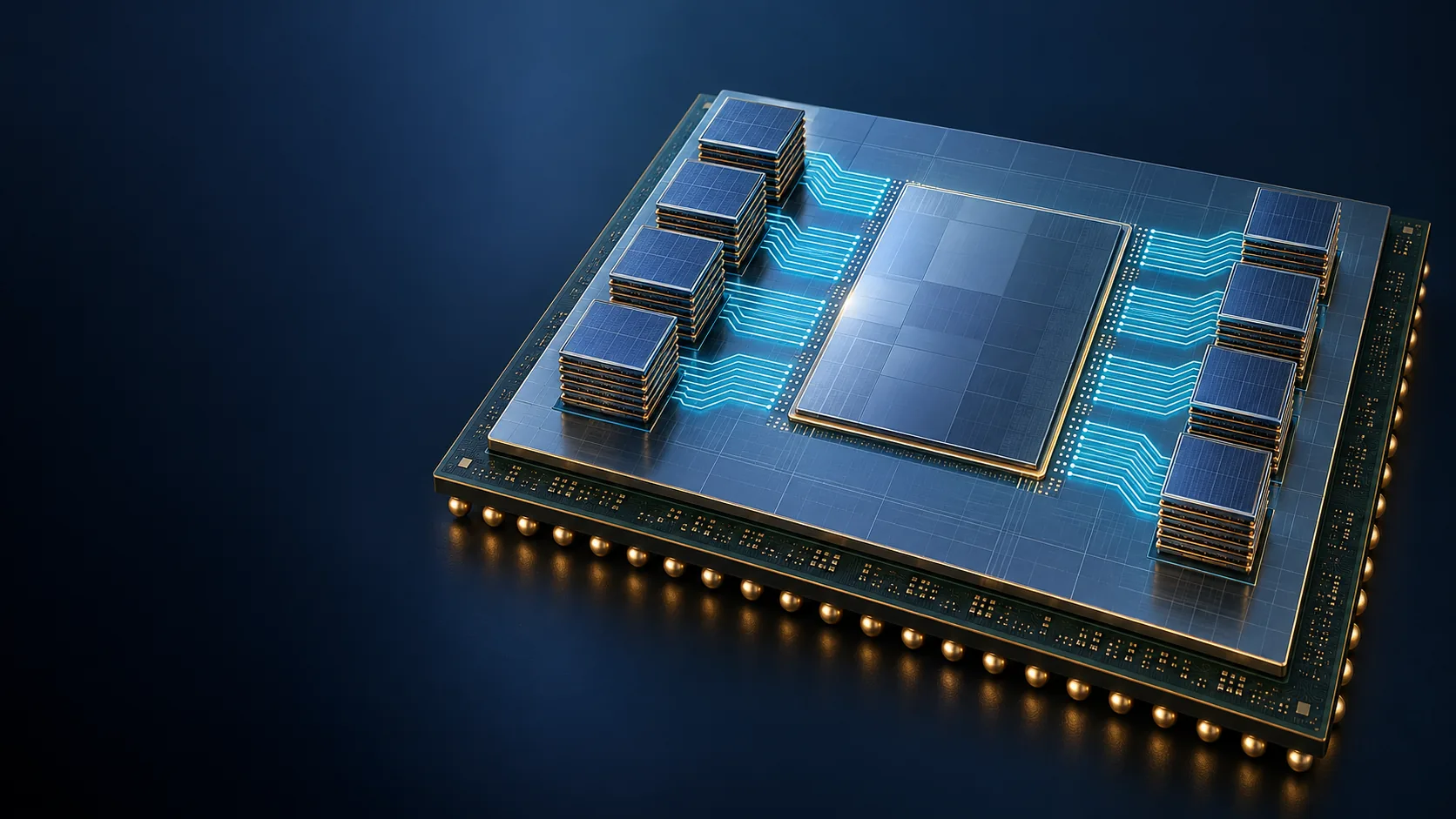

大きなシリコンインターポーザの上に、中央の演算ダイと複数のHBMスタックが並んで搭載されたCoWoSパッケージの概念イメージ
概念図(AI生成イメージ)。インターポーザ上に演算ダイとHBMを並べて搭載する構成を表現したものです。実際の製品の個数・配置・寸法を正確に示すものではありません。
この記事の構成
  1. CoWoSとは何か ― 名前が工程を表している
  2. なぜ必要なのか
  3. 3つの方式:CoWoS-S/-R/-L
  4. レチクル限界をどう超えたか ― マスクスティッチング
  5. どこまで大きくなるのか(ロードマップ)
  6. 素材技術者の視点:大面積シリコンという難物
  7. TSMCの「3本柱」の中での位置づけ
  8. 課題
  9. 用語集/参考資料/出典対応表
本記事の表記ルール

事実=TSMCの公表資料に記載のある値(出典リンクあり)
本稿の計算=明示した仮定をもとに本記事が算出した値
未確定/将来=計画・目標であり、量産実績が確認できていない事項

1. CoWoSとは何か ― 名前が工程を表している

CoWoS(コーウォス)はChip on Wafer on Substrateの略です。 難しそうに見えますが、この名前は組み立ての順番をそのまま並べただけです。

  • Chip on Wafer:まずチップ(演算ダイやHBM)を、ウェハ(=インターポーザ)の上に載せる
  • on Substrate:そのウェハごと切り出して、パッケージ基板の上に載せる

TSMCはCoWoSを「2.5D先端パッケージング技術」と位置づけ、 複数のSoCと広帯域メモリ(HBM)スタックを統合することで、高い演算性能とメモリ帯域を製品にもたらすと説明しています事実 (TSMC)。

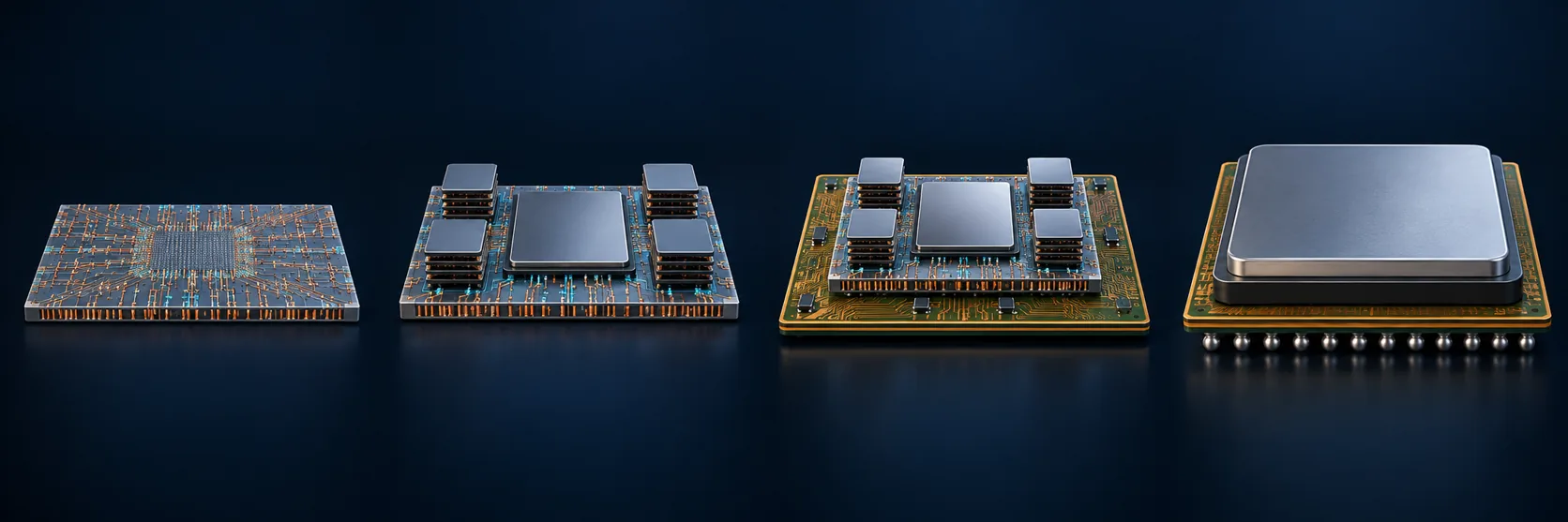

インターポーザ形成、チップ搭載、基板接合、完成パッケージまでの組立順序を左から右へ示すAI生成概念図
① Interposer微細配線と貫通接続を持つ中間基板を用意する。
② Chip on Wafer演算ダイとHBMをインターポーザへ接合する。
③ on Substrate切り出した構造を有機パッケージ基板へ載せる。
④ Package外部接続を形成して一つのパッケージに仕上げる。
図1 AI生成概念図。名称が示す組立順序を単純化したものです。実工程には検査・薄化・封止など多数の工程があります。

2. なぜ必要なのか

これまでの記事で見てきた要素が、ここで1つにつながります。

要求CoWoSが果たす役割
HBMを載せたい広帯域メモリは、プロセッサの数mm隣に置かなければ性能が出ない。その「数mm」を成立させる土台がインターポーザ
チップレットをつなぎたい分割したダイ同士を、µmピッチの高密度配線で結ぶ
レチクル限界を超えたい1枚のダイでは作れない規模のシステムを、複数のダイを並べて実現する

TSMCは、2012年に量産を開始して以来CoWoSプラットフォームは進化を続けており、 2022年後半の生成AIの登場によって、市場の需要はさらに大きくなったと述べています事実。

「CoWoSが足りない」と言われる理由

AIアクセラレータを作るには、演算ダイもHBMも必要ですが、それらを1つにまとめる工程がなければ製品になりません。 そしてこの工程は、シリコンインターポーザという半導体プロセスで作る部品と、専用の組立設備を必要とします。 半導体の「前工程」が足りているのに製品が出ないという状況が起きうるのは、このためです。

3. 3つの方式:CoWoS-S/-R/-L

CoWoSには、チップ同士を何でつなぐかによって3つの方式があります。

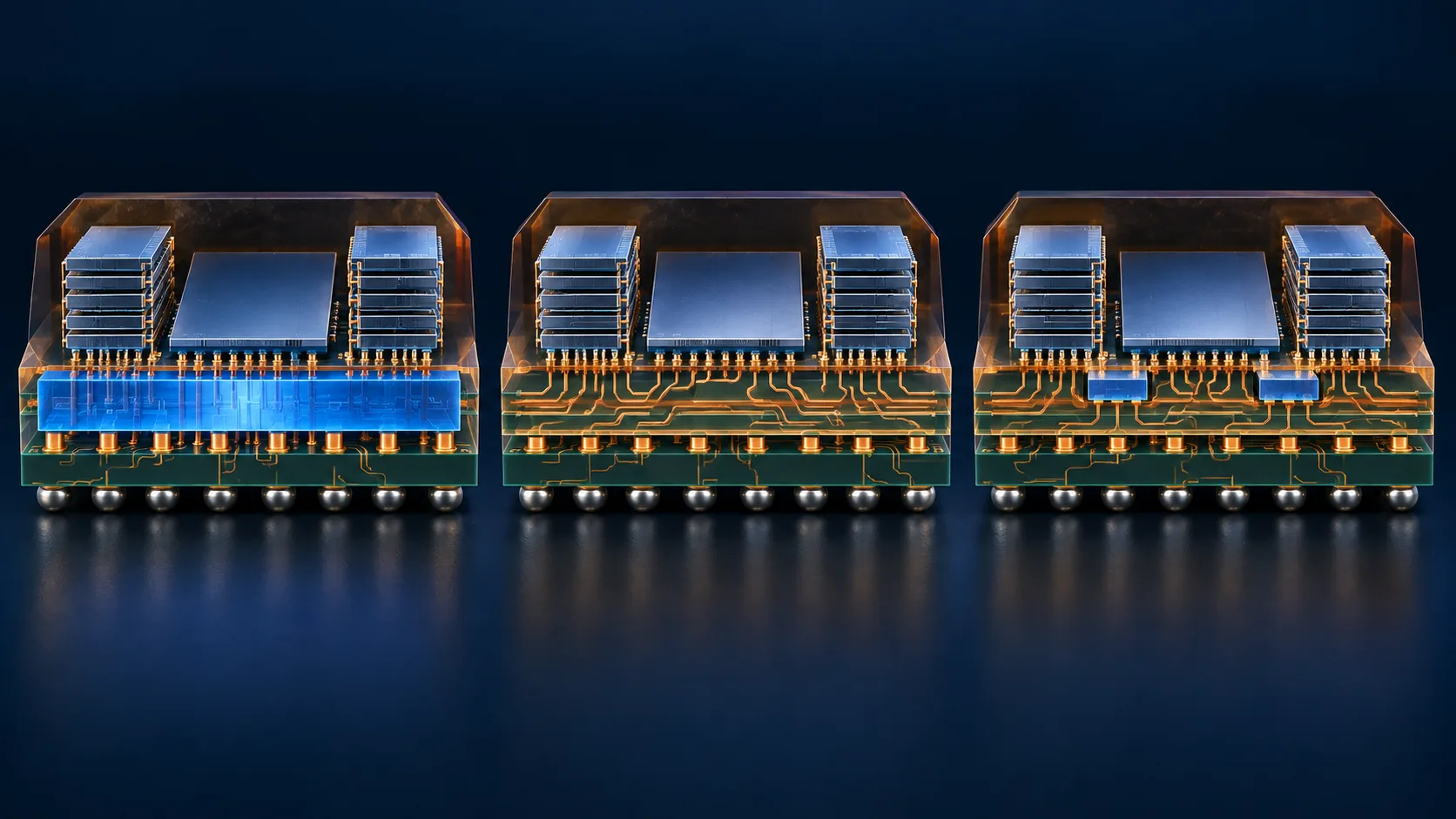

全面シリコンインターポーザ、RDLインターポーザ、RDLと局所シリコンブリッジの3方式を並べたAI生成断面概念図
CoWoS-S全面シリコン。最も高密度だが、大面積シリコンを扱う難しさがある。
CoWoS-Rポリマーと銅のRDL。柔軟性を使い大型化へ対応する。
CoWoS-LRDLに局所シリコンブリッジを組み合わせ、必要部分だけ高密度化する。
図2 AI生成概念図。3方式の材料と接続層の違いを示します。正確な仕様と量産状況は直後の比較表を参照してください。
方式つなぐものTSMCの説明
CoWoS-Sシリコンインターポーザ大面積のシリコンインターポーザ上に高密度配線と埋め込み深溝キャパシタ(eDTC)を設け、ロジックチップレットなどを搭載し、その上にHBMを積む。2012年から生産、インターポーザは3.3レチクルまで
CoWoS-RRDLインターポーザSoCやHBMの相互接続にRDLインターポーザを使用。2023年から量産。RDLインターポーザはポリマーと銅の配線で構成され比較的柔軟で、これがC4接合の健全性を高め、複雑な機能要求に応じた大型化を可能にする
CoWoS-LRDL+埋め込みシリコンブリッジChip on Wafer on Substrate にRDLベースのインターポーザ、より高密度な埋め込みローカルシリコン相互接続(LSI)、eDTC、多様な埋め込みチップの統合を組み合わせ、より大規模なHPC製品を可能にする

すべて事実(TSMC CoWoS技術ページ)。TSMCは3.3レチクルを超えるサイズにはCoWoS-LまたはCoWoS-Rを推奨しています。

3方式が示す一貫した傾向

S → R → L と進むにつれて、「全面シリコン」から離れていきます。 シリコンは配線を最も細かくできますが、硬く、脆く、面積あたりのコストが高い。 だから大きくしようとするほど、シリコンを使う範囲を必要な場所だけに絞り込む方向へ進む—— CoWoS-Lの「必要な場所にだけシリコンブリッジを埋める」という構成は、その到達点です。

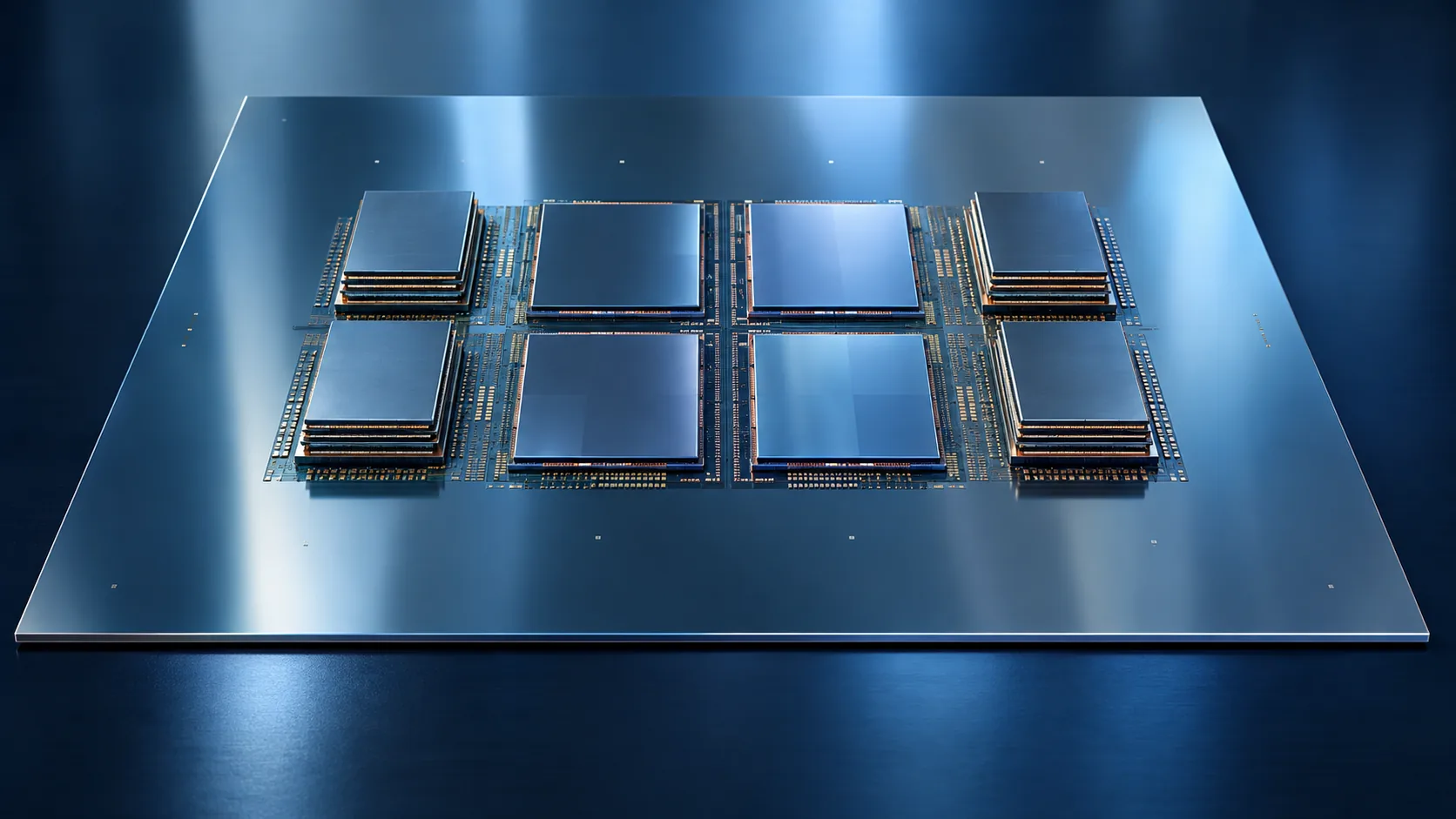

複数の演算ダイとHBMスタックを載せた非常に大きなシリコンインターポーザを上から見た概念イメージ
図3 概念図(AI生成イメージ)。大面積のインターポーザ上に複数のダイを配置した構成を表現したものです。ダイの個数・配置・寸法は実際の製品とは異なります。

4. レチクル限界をどう超えたか ― マスクスティッチング

ここが、この技術のいちばん興味深い部分だと思います。

「チップレット」編で説明したとおり、露光装置が一度に転写できる面積には上限(レチクル限界)があります。 TSMCはこれを1レチクル=約830 mm²としています事実。

ところが、インターポーザの上には演算ダイとHBMを何個も並べなければなりません。 830 mm²には、到底収まりません。

解決策:露光を「繋ぐ」

2020年3月3日、TSMCはBroadcomとの協業で、 業界初かつ最大となる2倍レチクルサイズのインターポーザ(面積約1,700 mm²)を発表しました事実。

そこで使われたのが、TSMCが開発した 「フルレチクルサイズを超えて拡張することを可能にする、独自のマスクスティッチングプロセス」です事実 (TSMC, 2020年3月3日)。

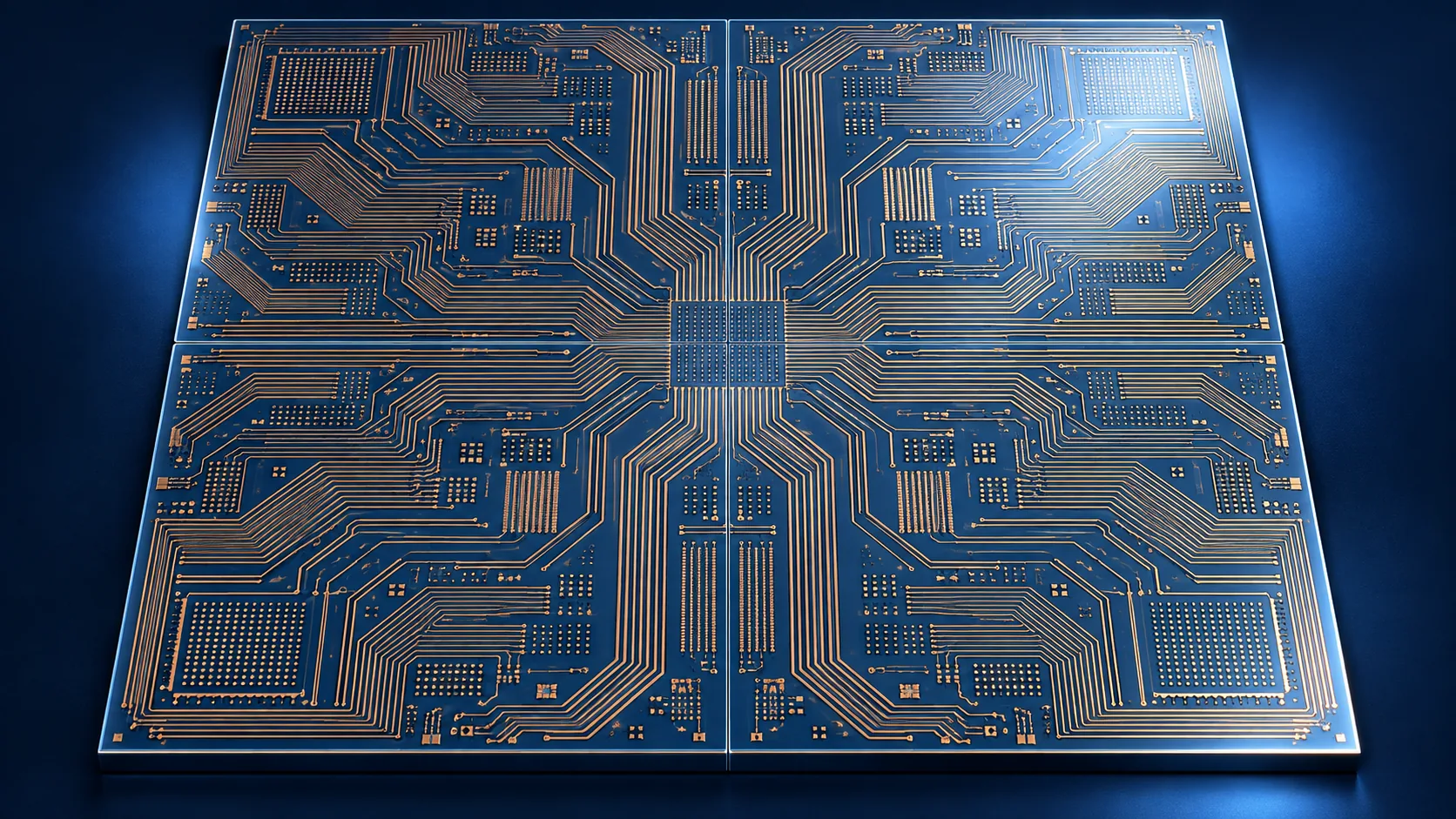

複数の露光領域を格子状につなぎ、境界を越えて配線が連続する大面積インターポーザのAI生成概念図
露光領域一度に描ける面積にはレチクル限界がある。
境界を接続隣接する領域の配線を継ぎ目で正確に合わせる。
大面積化複数領域を一つの連続した配線面として機能させる。
図4 AI生成概念図。マスクスティッチングの考え方を示す模式表現です。実際のマスク配置・配線パターン・露光回数は示しません。

このとき実現された構成も公表されています。 複数のロジックSoCダイと、最大6個のHBMキューブ(最大96 GB)を搭載し、 帯域幅は最大2.7 TB/s。これは2016年に提供していたCoWoSの2.7倍にあたります事実。

役割分担も明記されています。Broadcomが上部ダイ・インターポーザ・HBMの複雑な構成を定義し、 TSMCが歩留まりと性能を最大化する堅牢な製造プロセスを開発した事実。

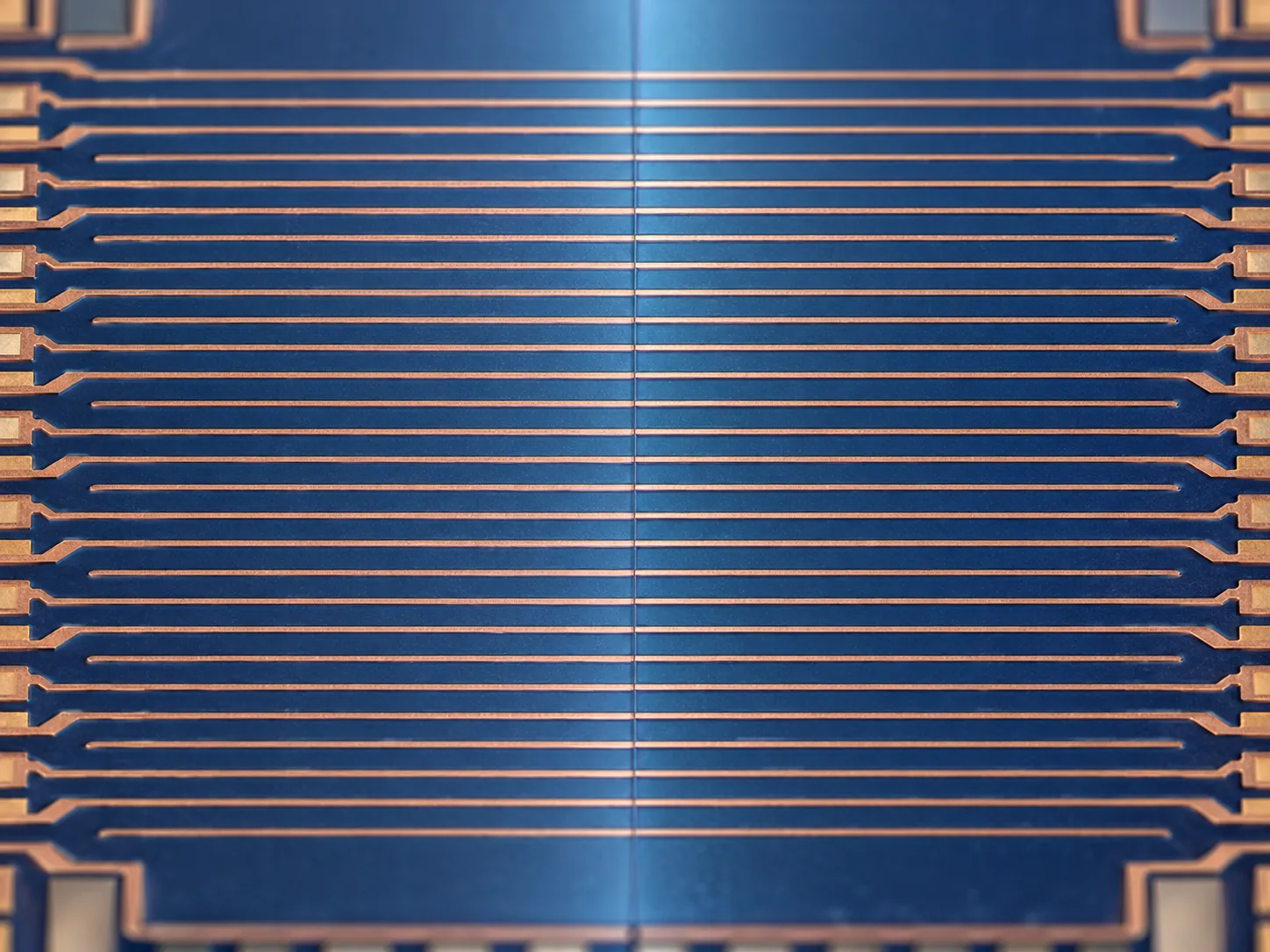

2つの露光領域の境界で、多数の微細な銅配線が正確につなぎ合わされている様子を拡大した概念イメージ
図5 概念図(AI生成イメージ)。露光領域の境界で配線がつながる関係を表現したものです。実際の継ぎ目の構造・寸法・断面像を示すものではありません。

5. どこまで大きくなるのか(ロードマップ)

TSMCは技術シンポジウムで、CoWoSの大型化計画を段階的に公表しています。

インターポーザの大型化(レチクル数) 2レチクル(約1,700 mm²) 2020年・Broadcomと 3.3レチクル(約2,700 mm²) CoWoS-Sの上限 5.5レチクル 2026年時点で「生産中」 9.5レチクル 2027年量産予定・HBM 12個以上 14レチクル 2028年予定・演算ダイ約10個+HBM 20個 SoW-X 40レチクル 2029年見込み 0 10 20 30 40 レチクル数(TSMC公表値。バー長さは実比) 実績 計画
図6 TSMC公表値にもとづく作図。レチクル数はTSMCの公表値、バーの長さはその実比です。2027年以降は計画であり、量産実績ではありません。
世代面積(計算値)300 mmウェハに対する比率出典と時期
2レチクル約1,700 mm²約2.4%TSMC公表(2020年3月)
3.3レチクル約2,700 mm²約3.8%TSMC CoWoS技術ページ
5.5レチクル約4,600 mm²約6.5%「生産中」TSMC公表(2026年4月)
9.5レチクル約7,900 mm²約11%2027年量産予定(2025年4月)
14レチクル約11,600 mm²約16%2028年予定(2026年4月)
40レチクル(SoW-X)約33,200 mm²約47%2029年見込み(2026年4月)

レチクル数と時期は事実(TSMC公表)。面積と比率は本稿の計算(1レチクル=830 mm²、300 mmウェハ=π×150²=約70,686 mm² として算出。2レチクルと3.3レチクルはTSMCが面積も公表しています)。

14レチクルは、面積にしておよそ108 mm角のシリコンに相当します本稿の計算。 1枚の300 mmウェハの6分の1ほどを、1つの製品が占めることになります。

公表時期が変わっている点について

TSMCは2025年4月の発表でSoW-Xの量産を2027年としていましたが、 2026年4月の発表では40レチクルのSoW-Xを2029年見込みとしています事実。 両者は同じ製品名ですが示している指標が異なるため、単純な延期とは断定できません。 ロードマップ上の数字は更新されるものであり、発表時点を添えて扱うべきという例として挙げておきます。

6. 素材技術者の視点:大面積シリコンという難物

CoWoSを材料の側から見ると、「本来ありえない大きさのシリコン片を、壊さずに扱う技術」です。

(1) 巨大なシリコンを薄くして貼る

3.3レチクルのインターポーザは約2,700 mm²。52 mm角のシリコンに相当します本稿の計算。 しかもインターポーザは、表裏を貫くTSVを通すために薄化されます。 大きく、薄く、硬く、脆い——反りと割れの条件が揃っています。

(2) CTEの不一致が、寸法に比例して効く

なぜ大型化がここまで難しいのか

パッケージの中には、熱膨張の異なる材料が3層に重なっています。 シリコンインターポーザ(膨張が小さい)、C4バンプ、有機のパッケージ基板(膨張が大きい)。

温度が変われば、この3者は違う量だけ伸び縮みします。そしてその差は、中心からの距離に比例して大きくなります。 52 mm角なら端部の変位差はそれなりですが、108 mm角になれば単純計算で倍です。 大型化のたびに、端のバンプにかかる負担が線形に増えていく。

TSMCがCoWoS-Rについて「RDLインターポーザは比較的柔軟であり、これがC4接合の健全性を高め、 パッケージの大型化を可能にする」と説明しているのは、まさにこの問題への回答です事実。 硬い材料から柔らかい材料へ替えることで、大型化の壁を越えた—— 性能ではなく機械的性質が技術選択を決めた例です。

(3) 継ぎ目の精度

マスクスティッチングでは、隣り合う露光領域の境界で配線をつながなければなりません。 ここでの重ね合わせ精度が、そのまま配線の歩留まりを決めます。 インターポーザが大きくなるほど継ぎ目の数は増え、 かつ大面積であるがゆえに、露光中の温度変化やウェハの反りが位置ずれとして現れやすくなります。

(4) インターポーザに機能を埋め込む

TSMCはCoWoS-SとCoWoS-Lについて、eDTC(埋め込み深溝キャパシタ)を挙げています事実。 シリコンに深い溝を掘り、そこに誘電体と電極を形成してキャパシタにするものです。

インターポーザは「ただの配線板」ではなく、電源のノイズを抑える部品を作り込める場所でもあります。 深い溝の中まで均一に膜を付ける成膜技術が要求される領域であり、 前工程の材料・プロセス技術が、実装の中に入り込んでいることを示しています。

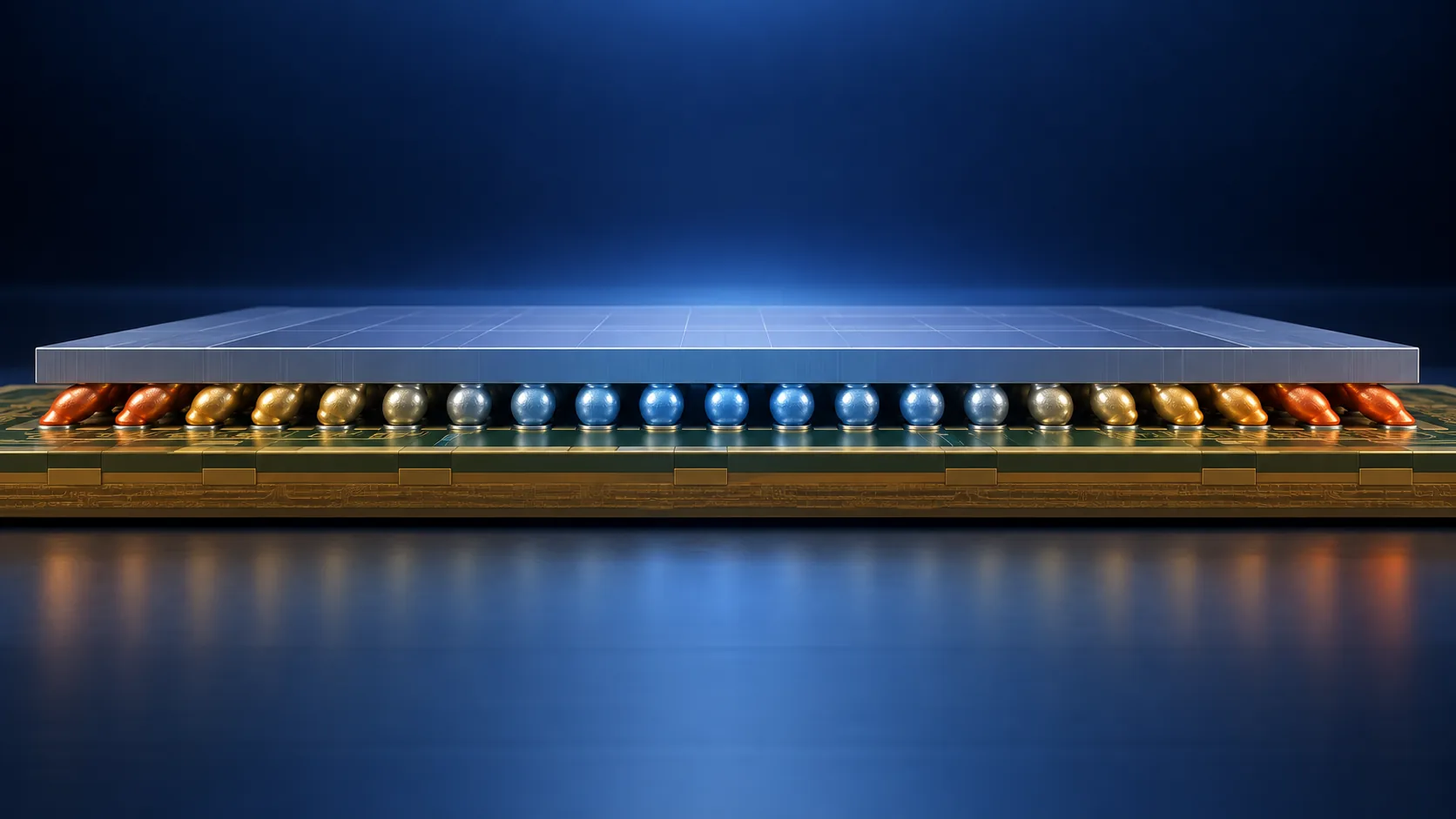

大きなシリコンインターポーザと有機基板の熱膨張の差によって、外周のはんだ接合部ほど大きくせん断変形している様子の概念イメージ
図7 概念図(AI生成イメージ)。中心から離れるほど熱膨張差による変位が大きくなるという定性的な関係を、誇張して表現したものです。変形解析の結果や実際の変位量を示すものではありません。

7. TSMCの「3本柱」の中での位置づけ

TSMCは、チップ間接続の技術を3本の柱として整理しています事実 (TSMC Research)。

柱接続の方式対応する技術本シリーズの記事
シリコンインターポーザシリコン上の微細配線CoWoS本記事
高密度・微細ピッチのファンアウトRDLポリマー上の再配線層InFORDL(再配線層)編
バンプレス接合銅同士の直接接合SoICハイブリッドボンディング編

TSMCはシリコンインターポーザの特長として、 高い配線密度、高い単位面積あたり容量、そしてエクサスケールのHPC/AI向けの大きなレチクルサイズを挙げています事実。 「大きなレチクルサイズ」が、性能指標と並んで特長として挙げられている点に、この技術の性格が表れています。

8. 課題

(1) 供給能力

CoWoSは、前工程と同じくシリコンプロセスで作るインターポーザと、専用の組立設備を必要とします。 設備を増やすには時間がかかり、需要の急増にすぐには追随できません。 TSMC自身が、生成AIの登場で需要がさらに大きくなったと述べています事実。

(2) 大型化と歩留まり

面積が増えるほど、1枚あたりに欠陥を踏む確率は上がります。 しかもインターポーザ上には、すでに良品と確認された高価なダイが載っています。 組立の最終段階での不良は、そこまでに投じたすべてを失うことを意味します。

(3) 熱

1つのパッケージに10個の演算ダイと20個のHBMを載せる——2028年の計画が実現すれば、 そこで発生する熱をどう逃がすかが次の壁になります。 TSMCの研究発表には、HPC向けの液冷を扱ったものが含まれています事実。

9. 用語集

CoWoS
Chip on Wafer on Substrate。TSMCの2.5D先端パッケージング技術。
2.5D実装
複数のダイを平面に並べ、共通の土台で高密度に接続する方式。垂直に積む3Dと区別される。
インターポーザ
ダイを載せて相互接続する中間の板。シリコン製とRDL製がある。
レチクル
露光装置が一度に転写できる領域。TSMCは1レチクル=約830 mm²としている。
マスクスティッチング
隣り合う露光領域をつなぎ合わせ、レチクル限界を超える面積を作る技術。
CoWoS-S
シリコンインターポーザを使う方式。最も高密度で、3.3レチクルまで。
CoWoS-R
RDLインターポーザを使う方式。柔軟性がC4接合の信頼性を高める。
CoWoS-L
RDLに埋め込みシリコンブリッジ(LSI)を組み合わせる方式。
LSI
Local Silicon Interconnect。必要な箇所にだけ埋め込むシリコンの相互接続片。
eDTC
埋め込み深溝キャパシタ。シリコンに深い溝を掘って作るコンデンサ。電源ノイズを抑える。
C4バンプ
インターポーザとパッケージ基板をつなぐはんだバンプ。
SoW-X
CoWoSを基にしたウェハサイズのシステム統合技術。40レチクル規模。
TSV
シリコン貫通電極。インターポーザの表裏をつなぐ。

10. 参考資料(一次情報)

  1. TSMC「CoWoS®」技術ページ — 3dfabric.tsmc.com
  2. TSMC「TSMC and Broadcom Enhance the CoWoS Platform with World's First 2X Reticle Size Interposer」2020年3月3日 — pr.tsmc.com
  3. TSMC「TSMC Unveils Next-Generation A14 Process at North America Technology Symposium」2025年4月23日 — pr.tsmc.com
  4. TSMC「TSMC Debuts A13 Technology at 2026 North America Technology Symposium」2026年4月 — pr.tsmc.com
  5. TSMC Research「Interconnect / Off-chip Interconnect」 — research.tsmc.com
  6. TSMC「TSMC-SoIC®」技術ページ — 3dfabric.tsmc.com

11. 主張と出典の対応表(監査)

本文の主張根拠区分
CoWoSは2.5D先端パッケージング技術。複数のSoCとHBMスタックを統合し高い演算性能とメモリ帯域をもたらす。2012年に量産開始、2022年後半の生成AI登場で需要がさらに拡大TSMC CoWoS技術ページ[参考資料 1]https://3dfabric.tsmc.com/english/dedicatedFoundry/technology/cowos.htm事実
CoWoS-Sは最大3.3レチクル(約2,700 mm²)。3.3レチクル超にはCoWoS-LまたはCoWoS-Rを推奨TSMC CoWoS技術ページ[参考資料 1]https://3dfabric.tsmc.com/english/dedicatedFoundry/technology/cowos.htm事実
CoWoS-Sはシリコンインターポーザ上に高密度配線と埋め込み深溝キャパシタを備え、HBMを積む。2012年から生産TSMC CoWoS技術ページ[参考資料 1]https://3dfabric.tsmc.com/english/dedicatedFoundry/technology/cowos.htm事実
CoWoS-RはRDLインターポーザを使用し2023年から量産。ポリマーと銅の配線で構成され比較的柔軟、C4接合の健全性を高め大型化を可能にするTSMC CoWoS技術ページ[参考資料 1]https://3dfabric.tsmc.com/english/dedicatedFoundry/technology/cowos.htm事実
CoWoS-LはRDLベースのインターポーザ、高密度な埋め込みLSI、eDTC、多様な埋め込みチップを組み合わせるTSMC CoWoS技術ページ[参考資料 1]https://3dfabric.tsmc.com/english/dedicatedFoundry/technology/cowos.htm事実
1レチクル=約830 mm²TSMC CoWoS技術ページ[参考資料 1]https://3dfabric.tsmc.com/english/dedicatedFoundry/technology/cowos.htm事実
2020年3月3日、TSMCとBroadcomが業界初の2倍レチクル(約1,700 mm²)インターポーザを発表。独自のマスクスティッチングプロセスでフルレチクルを超えて拡張。最大6個のHBM(最大96 GB)、帯域最大2.7 TB/s、2016年比2.7倍。Broadcomが構成を定義しTSMCが製造プロセスを開発TSMC プレスリリース(2020/3/3)[参考資料 2]https://pr.tsmc.com/english/news/2026事実
9.5レチクルCoWoSを2027年量産予定、HBM 12個以上を統合可能TSMC プレスリリース(2025/4/23)[参考資料 3]https://pr.tsmc.com/english/news/3228事実
5.5レチクルCoWoSを生産中。14レチクル(演算ダイ約10個+HBM 20個)を2028年予定。2029年に14レチクル超へ。40レチクルのSoW-Xも2029年見込みTSMC プレスリリース(2026年4月)[参考資料 4]https://pr.tsmc.com/english/news/3302事実
SoW-Xの時期が2025年発表では2027年、2026年発表では2029年と異なるTSMC プレスリリース2件の比較[参考資料 3]https://pr.tsmc.com/english/news/3228[参考資料 4]https://pr.tsmc.com/english/news/3302事実
各レチクル数の面積(4,600/7,900/11,600/33,200 mm²等)、300 mmウェハ比、52 mm角・108 mm角の換算1レチクル=830 mm²、300 mmウェハ=π×150² による算出。2レチクルと3.3レチクルの面積はTSMC公表値本稿の計算
TSMCはチップ間接続を3本柱(シリコンインターポーザ/ファンアウトRDL/バンプレス接合=CoWoS/InFO/SoIC)として整理。シリコンインターポーザの特長は高配線密度・高容量密度・大レチクルサイズTSMC Research[参考資料 5]https://research.tsmc.com/english/research/interconnect/off-chip-interconnect/publish-time-1.html事実
CTE差による変位が中心からの距離に比例すること、大型化で継ぎ目が増え位置ずれが出やすいこと、深溝への均一成膜が要求されること材料工学・プロセス上の一般的な関係にもとづく解説。特定製品の数値主張は行っていない解説
2027年以降のロードマップTSMCの計画であり量産実績ではない未確定/将来

最終更新:2026年9月20日/出典はTSMCの公式発表および技術ページに限定しています。 図はすべて説明用の概念図です。図6は公表値と実比を正確に保つためのベクター作図、その他はAI生成イメージです。AI生成図は実際の製品写真・断面写真・寸法比・解析結果を示すものではありません。
