TROY TECHNICAL · BEGINNER’S GUIDE

（一番最初に読んで）接着・封止材概論

くっつけるだけではない。力・水分・熱を扱う接合の設計。

初めて読む方向け / 数式より全体像 / 作成：2026年10月17日

金属と樹脂をつなぐ、電子部品を湿気から守る、チップの熱を逃がす。似た場所に使う材料でも、求める仕事は違います。接着・封止材は「強い接着剤を選べば終わり」の分野ではありません。材料、表面、形、加工、使う環境を一緒に考える技術です。

01くっつくには、まず表面に触れなければならない

接着剤は相手の表面へ広がり、十分に接触する必要があります。これが濡れです。油、汚れ、弱い表面層が残ると、接着剤そのものが強くても、そこから剥がれることがあります。粗くすれば必ず良いわけではなく、材料に合う洗浄や処理を選びます。

接合には、接着剤と相手との界面、接着剤内部、相手の材料の三つが関わります。どこが壊れたかを見なければ、改善すべき場所は分かりません。界面の剥離と接着剤内部の破壊では、同じ対策が効くとは限りません。

原理・背景の参照：[1] [2]

反応で分子の網目を作る硬化、溶媒や水が抜ける乾燥、冷えると固まる方法などがあります。光を使うUV硬化でも、光が届く場所と届かない場所で条件が変わります。粘着テープのように、圧力を加えて接触させる材料もあります。

表面が触れる程度に固まっていても、中まで反応が進んだとは限りません。塗る量、厚さ、混合、温度、時間、光の届き方などを工程として管理します。材料の説明にある値は、こうした条件と一緒に読む必要があります。

原理・背景の参照：[1]

接合部には引張り、せん断、剥離などの力がかかります。面全体で受ける力と、端に集中する剥がす力は違います。重ね方や端部の形を変える方が、材料だけを替えるより効くこともあります。

温度が変わると、違う材料は違う量だけ伸びます。その差を硬い層で無理に止めれば、力が集中します。柔らかさが役立つ場面もありますが、柔らかすぎると変形や長時間のずれが問題になります。目的に合う厚さと弾性が必要です。

原理・背景の参照：[1]

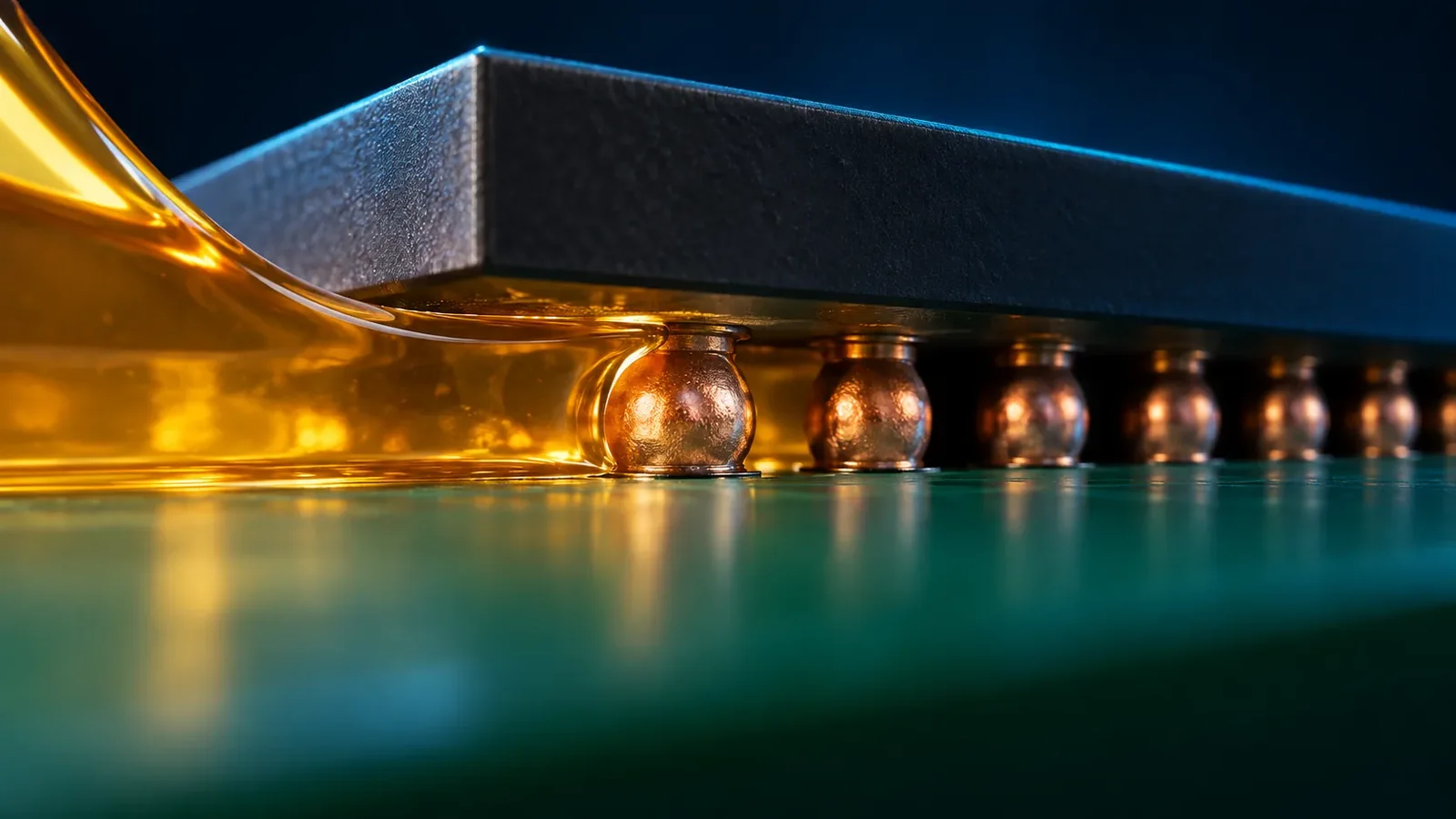

アンダーフィルは、チップ下の接続部を材料で支えます。封止材は湿気や外力などから保護し、熱界面材料は面の間の隙間を埋めて熱を渡します。電気を通す材料と、電気を通さず絶縁する材料も、役割を分けて選びます。

熱をよく通す粉を増やすと、粘度や加工性、硬さも変わります。水を通しにくくしても、端部や接続口からの侵入は残り得ます。ひとつの良い物性値だけでなく、実装した状態で機能を確かめます。

原理・背景の参照：[3]

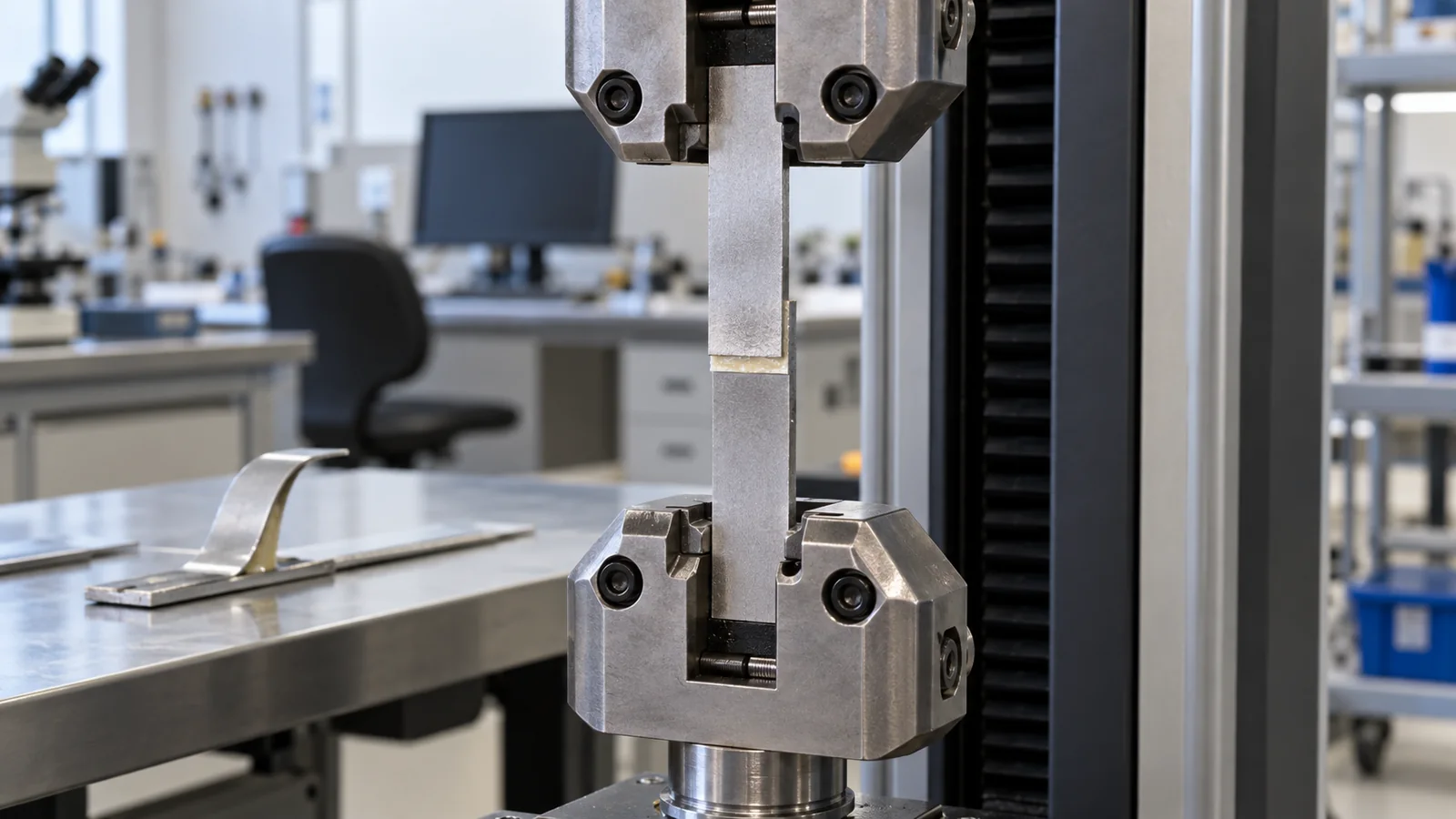

試験片の材料、重ねた面積、接着層の厚さ、温度、引く速さ、前処理が変われば値は変わります。剥離試験と重ね合わせのせん断試験の値を、そのまま順位表にしてはいけません。

使い始めだけでなく、水分、熱の繰返し、振動、薬品などの使用環境を想定します。最後に、修理や分解、回収のしやすさも考えます。「何をつなぎ、何から守り、どの力を受けるか」が分かれば、個別の樹脂や方式を選んで読めます。

原理・背景の参照：[1]

設計を考えるための例・実績値ではありません

表面を清浄にし、重ね方を決めたうえで、温度変化で両者がどれだけ違って伸びるかを考えます。水を止めたい場合は、接着力だけでなく連続した封止と端部の形も必要です。

最初の引張試験だけでなく、使用環境を経た後の漏れと壊れ方を確認します。これが「接着剤の強さ」と「接合の信頼性」が同じではない理由です。

接着はつなぐ、封止は守る、熱界面材料は熱を渡す役目です。似た外観でも機能を分け、接合部全体で評価します。

ここまでで大切なのは、技術の名前を全て覚えることではありません。「何を改善するために、何を変え、どんな条件で確かめるか」が分かれば、この分野の個別記事を読む土台ができています。気になる道を一つ選んで進んでください。

各コースは上から順に読めます。全部を読む必要はありません。

この分野の全技術解説を見る (25)

この総論は、既存の個別技術記事をつなぐ入門用の再構成です。分類と設計例は本稿の説明のための整理で、標準の分類や試験結果ではありません。最新の記録値、製品の販売・承認状況や費用の予測は扱いません。原理の出典は下記、個別技術の詳しい出典はリンク先の記事で確認できます。
