主要成果
パネルレベルパッケージング（PLP）および製造プロセスにおける長年の課題であった、洗浄とめっきの精度と効率が、Ultra C vac-p洗浄システムとUltra ECP ap-pめっきシステムの導入によって大幅に改善されました。Ultra C vac-pは、特にアンダーフィル前のフラックス残渣を効果的に除去し、40µm未満の微細バンプピッチや大型チップにおいて、致命的な空隙の発生を排除します。一方、Ultra ECP ap-pめっきシステムは、ピラー、バンプ、再配線層（RDL）といった多様なめっき用途に対応し、独自のマルチアノードシステムと水平パネル配置により、優れた均一性とガラスパネルへの強固な接着性を実現します。これらの技術革新は、円形ウェーハから大型長方形パネルへの移行を加速させ、基板面積あたりのパッケージ数を最大化し、スループット、歩留まり、そして製造コストを劇的に改善するものです。
技術詳細

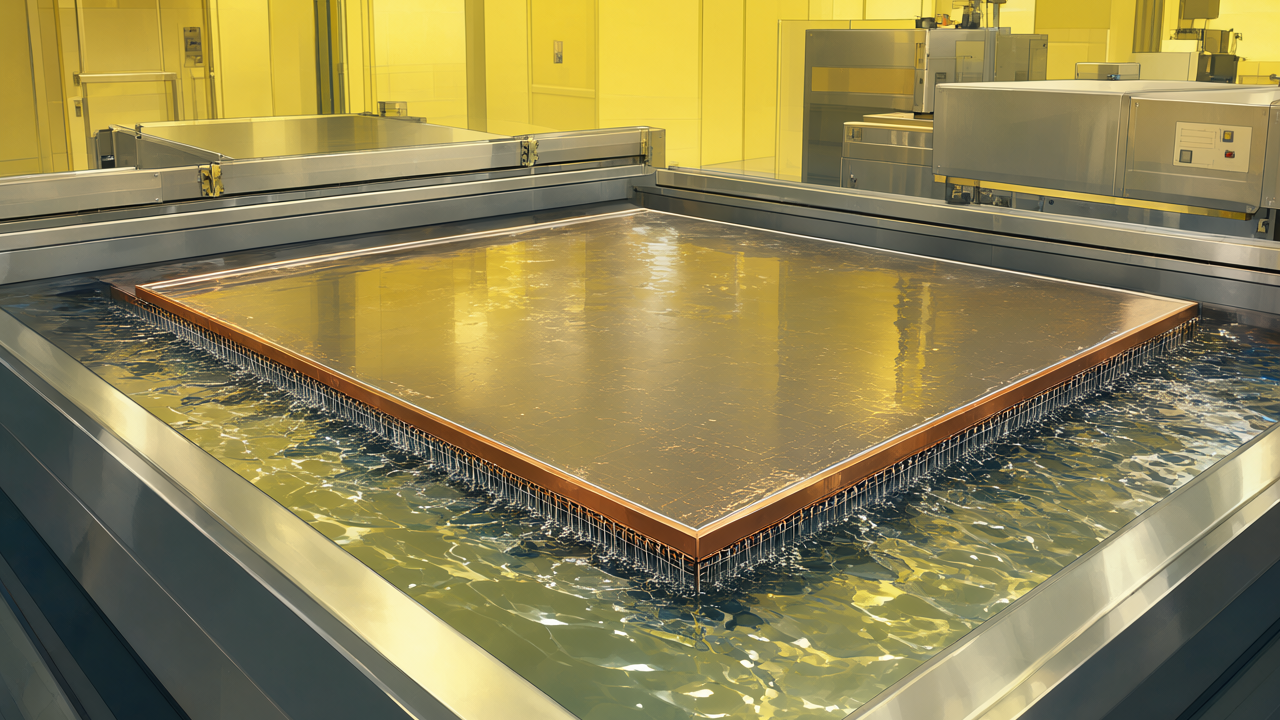

Ultra C vac-pは、真空下での精密洗浄プロセスを通じて、アンダーフィル前の微細なフラックス残渣やその他の汚染物質を確実に除去します。これは、チップレットや2.5D/3D構造において、微細ピッチのバンプ間でのショートや空隙発生を防ぐ上で極めて重要です。特に40µm未満の小さなバンプピッチや、大型のチップサイズにおいて、このシステムの効果は顕著であり、接続信頼性を大幅に向上させます。また、Ultra ECP ap-pめっきシステムは、電解めっきプロセスにおいて、ユニークなマルチアノードシステムと水平パネル配置を採用しています。マルチアノードシステムは、電界分布を精密に制御することで、パネル全体にわたるめっき膜厚の均一性を極めて高く保ちます。水平パネル配置は、めっき液の流れを最適化し、気泡の巻き込みや異物付着のリスクを低減します。このシステムは、ピラー形成、マイクロバンプ形成、およびRDL形成といった様々な先進パッケージングめっきプロセスに対応し、特にガラスパネルのような新規基板材料への優れた接着性を示します。これらの技術は、PLPにおいて高い品質と信頼性を持つパッケージを、より高いスループットと低いコストで製造することを可能にします。
背景・業界文脈
半導体パッケージング技術は、ムーアの法則の物理的限界に直面する中で、システム性能向上とコスト削減の主要な推進力となっています。特に、AI、HPC、モバイルデバイスといった高性能アプリケーションの需要増大は、より高密度で、より小型、かつ電力効率の高いパッケージングソリューションを求めています。パネルレベルパッケージング（PLP）は、従来の円形ウェーハベースのパッケージングと比較して、大型の長方形パネルを使用することで、材料利用効率を向上させ、製造コストを大幅に削減できるという大きな利点があります。しかし、PLPの導入には、大型基板にわたる洗浄均一性や精密めっき、そして新規材料（例：ガラス基板）への対応といった技術的課題が伴いました。Ultra C vac-pとUltra ECP ap-pのような先進的なプロセスソリューションは、これらの課題を克服し、PLPの本格的な普及を可能にする上で不可欠な要素です。
今後の展望
Ultra C vac-pとUltra ECP ap-pのような革新的な技術の登場により、パネルレベルパッケージングは、次世代半導体製造の標準の一つとなる可能性が高まっています。PLPの効率性とコスト優位性は、チップレット、2.5D/3D実装、ファンアウトパネルレベルパッケージング（FOPLP）などの先進パッケージング技術の普及を加速させるでしょう。これにより、AIアクセラレーターやHBMなどの高性能チップの製造コストが削減され、より幅広いアプリケーションへの展開が促進されると期待されます。また、ガラス基板などの新規材料への対応能力は、将来の超微細配線や高速信号伝送が求められるパッケージング技術において、重要な基盤を築くことになります。これらの技術は、半導体業界全体のサプライチェーンにおいて、製造効率と競争力を向上させる重要な役割を果たすでしょう。
