COMPANY PROFILE ／ 光通信・フォトニクス
Coherent
― 6インチのインジウムリン工場を武器に、材料から光モジュールまでを1社で握る
Coherentは、光トランシーバーに入るインジウムリン（InP）のレーザーやVCSELを自社のウェーハ工場で作り、 それを組み込んだ光トランシーバー、光回路スイッチまでを売る垂直統合型の光部品メーカーです。 2026年6月期の売上高は71億1,800万ドルで、そのうち約74%をデータセンター・通信部門が占めます。 2026年3月にはNVIDIAから20億ドルの出資と複数年の購入契約を受け、6月には米国CHIPS法による 最大5,000万ドルの支援について意向表明書を結びました。 本稿では会社全体の規模は簡潔にとどめ、光通信・フォトニクスに何を投じ、誰と組み、どこへ向かおうとしているかを、 米国SECへの法定開示と会社の公式リリースだけで整理します。
- 30秒でわかるCoherentと、光通信・フォトニクスでの立ち位置
- ロゴと社名の表記について
- 光通信・フォトニクスの世界で、この会社はどこにいるか
- 会社の規模（会社全体は簡潔に）
- 光通信・フォトニクスにかけているリソース
- これまでの取り組み
- 今後の計画
- この会社は光通信・フォトニクスで何を目指しているか
- 光通信・フォトニクス分野の提携マッピング
- 提供している技術・製品・サービス
- この企業が抱えるリスク
- 用語集／出典／主張と出典の対応表
1. 30秒でわかるCoherentと、光通信・フォトニクスでの立ち位置
サクソンバーグ375 Saxonburg Boulevard
20億ドルを出資普通株7,788,161株。複数年の購入契約つき
シャーマン6インチInPウェーハ工場。CHIPS法の支援を予定
光通信・フォトニクスに関わる企業は、大きく光部品・光モジュール／半導体・ファウンドリ／通信装置・通信事業者の3種類に分かれます。 Coherentはこのうち光部品・光モジュールの会社ですが、その中でも垂直統合の度合いが最も深い部類に入ります 事実。 10-Kは自社を「垂直統合された製造会社」と定義し、光トランシーバーの レーザー、受光素子、IC、受動光学部品、熱対策部品、光集積回路（PIC）まで社内で設計・製造していると書いています。 特に重要なのが、光通信用レーザーの基板材料であるインジウムリン（InP）を6インチのウェーハで量産している点です。 会社はシャーマン工場を「世界初かつ世界最大の6インチInP量産プラットフォーム」と表現しています（会社の主張）。 ウェーハが大きいほど1枚から取れるチップが増えるため、供給量とコストの両面で効くというのが同社の立場です。
2. ロゴと社名の表記について
Coherentのロゴは同社の商標です。本稿では生成画像による再現を行わず、
公式サイトのヘッダーに掲載されている画像を img/coherent_logo.svg として設置しています。
表記の注意：現在の法人名は Coherent Corp. ですが、2022年9月まではII-VI Incorporated という社名でした（米国SECの登録情報）。 II-VIは2022年7月1日にレーザーメーカーの Coherent, Inc. を買収し、その後、買収した側が「Coherent」の名前を引き継いでいます。 このため、2022年以前の資料では「Coherent」が別の会社（旧Coherent, Inc.）を指している場合があります。 SECに提出される書類のファイル名が今も「iivi」で始まるのはこの名残です。
公式サイト：https://www.coherent.com/3. 光通信・フォトニクスの世界で、この会社はどこにいるか
光のどの領域に関わるかで見ると、Coherentのデータセンター・通信部門は次の3領域にまたがっています 事実。 産業用レーザーや材料（産業部門）は光通信ではないため、本稿では簡潔に扱います。
| 領域 | 主な製品（10-Kと公式リリースの記載） | 位置づけ |
|---|---|---|
| データセンター内の光インターコネクト | 光トランシーバー（Ethernet・InfiniBand・NVLinkなどに対応）、VCSEL、EML、CWレーザー、受光素子、CPO、光回路スイッチ（OCS） | AI需要で最も伸びている領域 |
| データセンター間（DCI） | ZR／ZR+のコヒーレント光トランシーバー、マルチレール伝送プラットフォーム | 複数のデータセンターをつなぐ「スケールアクロス」需要 |
| 長距離・通信網 | コヒーレント伝送部品、光増幅器、ポンプレーザー、受動光部品、光ラインシステム | 通信事業者・通信装置メーカー向け |
4. 会社の規模（会社全体は簡潔に）
2025年7月1日から、Coherentは報告セグメントをデータセンター・通信と産業の2つに組み替えました 事実。光通信・フォトニクスの規模は、前者の数字で見るのが最も近い読み方です。
| 指標（百万ドル） | 2024年6月期 | 2025年6月期 | 2026年6月期 |
|---|---|---|---|
| 売上高（全社） | 4,708 | 5,810 | 7,118 |
| うちデータセンター・通信部門 | 2,631 | 3,755 | 5,275 |
| うち産業部門 | 2,076 | 2,055 | 1,844 |
| データセンター・通信部門のセグメント利益 | 500 | 904 | 1,330 |
| 研究開発費（全社） | 479 | 582 | 723 |
| 設備投資（有形固定資産の取得・全社） | 347 | 441 | 1,103 |
| 当社株主に帰属する純損益 | △156 | 49 | 805 |
| 従業員（2026年6月30日） | 人数 | 地域別 | 人数 |
|---|---|---|---|
| 製造 | 45,775 | アジア太平洋 | 44,582 |
| 研究開発 | 3,344 | 米州 | 3,719 |
| 販売・一般管理 | 2,359 | 欧州 | 3,177 |
| 合計 | 51,478 | ― | ― |
研究開発費・設備投資・従業員数は会社全体の数字で、産業用レーザーや材料の分も含みます 事実。 部門別に開示されているのは売上とセグメント利益だけで、光通信だけの研究開発費や人員は公表されていません 未確定／将来。 ただし10-Kは、2026年6月期の研究開発費の増加が「主にデータセンター・通信部門への投資による」と説明しています。 なお、2026年6月期の売上の伸び（23%）には、航空宇宙・防衛事業（2025年9月2日）とドイツ・ミュンヘンの事業（2026年1月30日）の売却で産業部門が縮んだ影響も含まれています。
5. 光通信・フォトニクスにかけているリソース
本稿で扱う4つの観点（人／金／外部への出資・買収・合弁／大学・研究機関・公的資金）について、 確認できたことと、できなかったことを分けて示します。
| 観点 | 内容 | 区分 |
|---|---|---|
| 人 | 研究開発3,344人・製造45,775人（全社、2026年6月30日）。データセンター・通信部門の人数は非開示。シャーマン工場の拡張で1,000人超の雇用（うち直接雇用550人超）を見込むと公表 | 全社は事実／部門別は非公表 |
| 金（研究開発） | 7億2,300万ドル（全社）。増加分は主にデータセンター・通信部門で、光トランシーバー、CPO、OCS、マルチレールへの投資と説明。研究開発の重点に「3.2T・6.4Tを支える400G/レーンの部品」「デジタル液晶技術によるOCS」を明記 | 事実 |
| 金（設備投資） | 11億300万ドル（前年4億4,100万ドルの約2.5倍）。InPの生産能力をシャーマン（米国）と欧州で拡張中と10-Kに記載 | 事実 |
| 金（外部からの資金） | NVIDIAが20億ドルで普通株を取得（2026年3月2日）。資金は研究開発、将来の生産能力、米国内の製造能力の拡張に使うと説明 | 事実 |
| InPウェーハ工場 | 6インチInPの工場はスウェーデンのJärfälla、米国のシャーマン、スイスのチューリッヒの3か所。シャーマンは70万平方フィートの自社所有工場 | 事実 |
| 外部への出資・買収・合弁 | 2022年7月にCoherent, Inc.を買収。光通信分野で他社へ出資した記載は10-Kにない。一方、炭化ケイ素（SiC）の子会社にデンソーと三菱電機が各5億ドルを出資（2023年12月、各約12.5%）。これは光通信ではなくパワー半導体材料の事業 | 買収は事実／光通信での出資・合弁は確認できず |
| 公的資金 | CHIPS法で最大5,000万ドルの直接支援について米商務省と意向表明書を締結（2026年6月16日）。これに先立ち、テキサス州の半導体イノベーション基金とシャーマン経済開発公社から約2,000万ドルの支援 | 事実（CHIPSは未確定／将来） |
| 大学・研究機関 | 10-Kに書かれているのは大学とのインターンシップ・見習い制度のみ。光通信での大学との共同研究は記載なし | 確認できず |

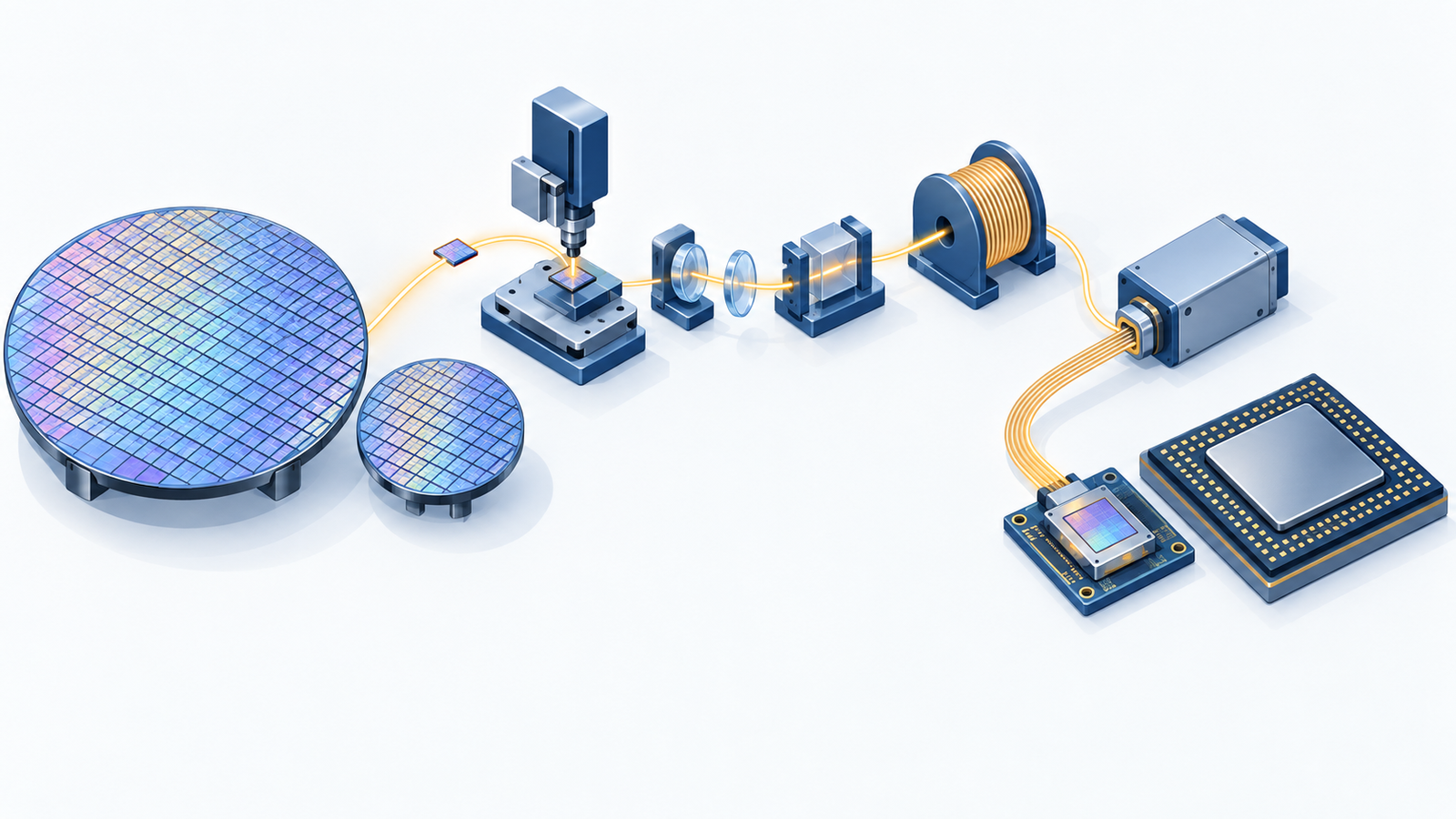

シリコンの世界では300mm（12インチ）ウェーハが当たり前ですが、光通信用レーザーの基板であるInPは、 結晶が割れやすく、大口径の単結晶を作るのが難しい材料です。そのため長く2〜3インチが主流でした。 直径が3インチから6インチになると、面積は4倍になります 本稿の計算。 同じ工程を1回回すだけで4倍近いチップが取れる計算になり、ウェーハの端で捨てる部分の比率も下がります。
Coherentは投資家向け資料で、6インチのラインではEML・CWレーザー・受光素子を3インチのラインより高い歩留まりで作れていると書いています 事実。 大口径化は一般に、ウェーハの反りや膜厚の面内ばらつきとの戦いになります。 それでも歩留まりが上がったと会社が言うのは、自動化装置を使える口径に乗った効果が大きいと本稿は読みます 未確定／将来。 一方で、InP基板そのものは10-Kが「第三者から調達する原材料」の1つに挙げており、基板の供給は外部に依存しています。
6. これまでの取り組み
| 時期 | できごと | 意味 |
|---|---|---|
| 2022年7月1日 | II-VI IncorporatedがCoherent, Inc.を買収。同年9月に社名をCoherent Corp.へ変更 | 材料・光部品のII-VIに、産業用レーザーのCoherentが加わった |
| 2023年12月4日 | SiC子会社（Silicon Carbide LLC）にデンソーと三菱電機が各5億ドルを出資 | 光通信以外の事業で外部資金を導入 |
| 2025年7月1日 | 報告セグメントを「データセンター・通信」と「産業」の2つに再編 | 光通信を独立した柱として示す形に |
| 2025年9月2日 | 航空宇宙・防衛事業を約4億ドルで売却（売却益1億1,500万ドル） | 事業の絞り込み |
| 2026年1月30日 | ドイツ・ミュンヘンの事業部門を売却 | 事業の絞り込み |
| 2026年3月2日 | NVIDIAが20億ドルを出資（普通株7,788,161株、1株256.80ドル）。複数年・非独占の戦略的契約で、NVIDIAの数十億ドル規模の購入コミットメントと、先端レーザー・光ネットワーク製品の将来の供給枠へのアクセス権を含む | CEOは「NVIDIAとの20年の関係を拡大する」と説明 |
| 2026年3月17日 | OFC 2026で、6.4T（32×200G）のソケット式CPOと外部光源、VCSELによるマルチモードCPO、400G/レーンのInP変調器アレイを展示 | CPOの方式を1つに絞らず複数用意する |
| 2026年6月16日 | CHIPS法で最大5,000万ドルの意向表明書に署名。同日、NVIDIAや政府関係者を招いてシャーマン工場拡張の起工式 | 米国内のInP生産の拡大に公的資金が付く見通し |
| 2026年6月期通期 | 売上高71億1,800万ドル（23%増）、データセンター・通信部門は40%増の52億7,500万ドル | AIデータセンター向けトランシーバーが牽引 |
| 2026年9月21日 | 統合光学プラットフォーム「PhotonLink」を発表。CPO・NPO・チップ間接続向けに、部品から組立・試験済みの光アセンブリまでを一括で提供 | 部品売りから「光の実装一式」売りへ |
7. 今後の計画
2027年にさらに2倍超投資家向け資料の記載。起点の数量は非公表
ウェーハ生産能力4倍拡張完了時点の計画。完了時期は非公表
立ち上がり会社の見込み（暦年ベース）
PhotonLinkのリリースによれば、CoherentはCPOで10件超、NPOで10件超の顧客案件を抱え、 両方式で中核となる顧客と長期契約を確保したとしています。 チップ間接続でも5件超の案件があるとしています 事実。 ただし顧客名と契約金額は公表されていません。
次はいずれも10-K・8-K・公式リリースに記載がありません 未確定／将来。
CHIPS法の支援の最終決定（意向表明書の段階であり、正式な交付決定ではない）／シャーマン拡張の総投資額と完了時期／ 社内InP生産量の絶対値／NVIDIAの購入コミットメントの正確な金額と期間／ 売上の20%・12%を占める大口顧客2社の社名／PhotonLinkの顧客名と売上規模／製品別の市場シェア。 投資家向け資料には「2030年の対象市場（SAM）」の金額も載っていますが、会社自身が 第三者の推計を含むと注記しているため、本稿では採用しません。
8. この会社は光通信・フォトニクスで何を目指しているか
ここは会社が直接には述べていない部分を含みます。一次情報から読み取れる範囲の推測として、根拠とともに書きます。
| 読み取れること | 根拠となる一次情報 | 区分 |
|---|---|---|
| 部品単体ではなく「光の実装一式」を売る会社になろうとしている | PhotonLinkのリリースでCEOが「顧客が必要としているのは個々の部品ではなく完成した光ソリューション」と述べ、外部光源・ファイバーアセンブリ・光モジュールまでを一括提供すると発表 | 推測 |
| CPOの方式競争で、どの方式が勝っても部品を売れる位置を取りにいっている | OFC 2026でシリコンフォトニクス型、VCSEL型、InP変調器型の3方式を同時に展示し、担当役員が「顧客が選ぶ技術を支える」と発言 | 推測 |
| InPレーザーの供給能力そのものを競争力の源泉にしている | 6インチInPの3工場、社内InP生産量を「年末までに2倍、2027年にさらに2倍超」とする計画、10-Kの「業界全体の供給不足に対応するための増強」という記述 | 事実 |
| 米国内の製造を戦略の前面に出している | NVIDIAの出資目的に「米国内の製造能力の拡張」が明記され、CHIPS法の支援もシャーマン工場の拡張に充てられる | 事実 |
| 産業部門を縮め、光通信へ経営資源を寄せている | 航空宇宙・防衛事業とミュンヘン事業を売却し、研究開発費の増加分を主にデータセンター・通信部門に充てたと説明 | 推測 |
CPOやNPOでは、レーザー、シリコンフォトニクスのチップ、微小光学部品、ファイバー、受光素子を ミクロン単位で位置合わせして一体化する必要があります。 部品ごとに別の会社から買うと、最終的な光の損失や信頼性の責任が誰にあるのかが曖昧になり、 顧客側の認定（qualification）の手間が増えます。 PhotonLinkのリリースは、まさに「複数の供給元の技術を統合する複雑さを減らし、認定を簡素化する」ことを利点として挙げています 事実。 Coherentは、InP・GaAsの材料から特殊ファイバー、最終組立と試験までを社内に持つと書いており、 「部品のどれか1つ」ではなく光の通り道全体（発生・整形・導波・受光）を1社で引き受けることで、 CPOで単体トランシーバーの需要が減っても付加価値を取りにいく構えだと本稿は読みます 未確定／将来。 本シリーズの技術解説「Co-packaged Optics」「光コネクタとファイバー実装」もあわせて参照してください。
9. 光通信・フォトニクス分野の提携マッピング
10. 提供している技術・製品・サービス
データセンター・通信部門の主な製品を、10-Kと公式リリースから整理します。 性能の数値は、量産品か展示・デモかを明記しています。
| 区分 | 製品・技術 | 内容と状態 |
|---|---|---|
| 光トランシーバー | 800G／1.6Tのデータセンター用トランシーバー | Ethernet・InfiniBand・NVLinkなどに対応。2026年6月期の増収の主因（量産）。3.2T・6.4Tに向けた400G/レーン部品を研究開発中 |
| レーザー（InP） | 200G EML、差動EML（D-EML）、高出力CWレーザー | 200G EMLは1.6Tトランシーバー向け。D-EMLは3.2T以降の400G/レーン向け。CWレーザーはCPOとシリコンフォトニクス型プラガブル向けで出力400mW（いずれもOFC 2026で展示した製品群。量産段階は品目ごとに非開示） |
| レーザー（GaAs） | VCSEL・VCSELアレイ | 6インチGaAsの複数工場で製造。データセンターの短距離接続と、スマートフォンの3Dセンシングに使う（量産） |
| 受光素子 | 200G・400Gの高速フォトダイオード | InPとGaAsの受光素子は累計10億個超を出荷と公表（出荷実績は量産品） |
| CPO・NPO | 6.4T（32×200G）ソケット式CPO、外部光源（ELS）モジュール、VCSEL型マルチモードCPO、400G/レーンのInP変調器アレイ（シリコン上） | いずれもOFC 2026でのデモ。CPO向けの製品群は2026年9月にPhotonLinkとして一体化 |
| 光回路スイッチ（OCS） | デジタル液晶技術によるOCS | AI・ハイパースケール向けに製品群を開発中と10-Kに記載。売上規模は非開示 |
| DCI・通信網 | ZR／ZR+トランシーバー、マルチレール伝送、nITLA（小型波長可変レーザー）、800G／1.6T IQ変調器、ポンプレーザー、光増幅器 | ZR／ZR+は需要増で出荷増（量産）。マルチレールはファイバー容量を4倍にするとの会社の主張 |
| 累計出荷 | InPレーザー | データセンター向けに3億個超を出荷したと公表 |
光回路スイッチ（OCS）は、光を電気に戻さずに、入ってきた光の行き先を別のファイバーへ切り替える装置です。 切り替えの仕組みには、微小な鏡を傾けるMEMS方式や、液晶で光の位相や偏光を変えて進む方向を曲げる方式などがあります（一般的な解説）。 Coherentは10-Kで、自社のOCSを「デジタル液晶技術に基づく」と明記しています 事実。
液晶方式は、機械的に動く部品がないことが一般に利点として挙げられます。 一方で、液晶は温度によって応答速度や屈折率が変わる材料なので、温度管理と長期の信頼性が材料側の論点になります 未確定／将来。 OCSの具体的な構造・ポート数・切り替え時間は、本稿が確認した公表資料には書かれていません。 本シリーズの技術解説「光回路スイッチ」もあわせて参照してください。
11. この企業が抱えるリスク
| リスク | 内容 | 区分 |
|---|---|---|
| 顧客の集中 | 2026年6月期は1社が売上の20%、もう1社が12%。主にデータセンター・通信部門の顧客と10-Kが注記 | 事実 |
| 運転資金の膨張 | 営業キャッシュフローは8,000万ドルにとどまった（前年6億3,400万ドル）。増収に備えて在庫を大きく積み増したためと会社は説明 | 事実 |
| 大規模投資の回収 | 設備投資は前年の約2.5倍の11億300万ドル。需要が鈍れば固定費の重さが利益を圧迫する | 推測 |
| 公的資金の不確実性 | CHIPS法の支援は意向表明書の段階。10-Kは補助金や税額控除を受けられない可能性をリスクとして挙げている | 事実 |
| 生産の地理的な偏り | 従業員の約87%がアジア太平洋に所在。中国・マレーシア・ベトナムに大規模な製造拠点を持ち、関税・輸出規制の影響を受けうる 本稿の計算 | 事実 |
| 特定顧客との資本関係 | NVIDIAが普通株で出資。契約は非独占だが、他の顧客との取引に影響する可能性がある | 推測 |
| CPOによる製品構成の変化 | CPOが普及するとプラガブル型トランシーバーの需要が減る可能性がある。PhotonLinkで取り返せるかは未確定 | 推測 |
12. 用語集
- インジウムリン（InP）
- 光通信用のレーザーや受光素子を作る化合物半導体。1.3〜1.55µm帯の光を出せる。
- EML
- 電界吸収型変調器集積レーザー。レーザーと変調器を1チップにしたもので、高速の光トランシーバーに使う。
- CWレーザー
- 連続して一定の強さの光を出すレーザー。CPOやシリコンフォトニクスでは、外部で変調する前提の光源として使う。
- VCSEL
- 面発光レーザー。GaAs基板で作り、短距離のマルチモード光通信や3Dセンシングに使う。
- CPO／NPO
- 光エンジンをスイッチやGPUのパッケージ内（CPO）または近く（NPO）に置く方式。
- ZR／ZR+
- データセンター間を結ぶためのコヒーレント方式のプラガブル光トランシーバーの規格群。
- CHIPS法
- 米国の半導体製造を支援する法律（CHIPS and Science Act）。商務省が補助金を交付する。
- 意向表明書（LOI）
- 正式契約の前に、条件の大枠と意思を示す文書。交付や契約の確定を意味しない。
13. 出典
- Coherent Corp. Form 10-K for the fiscal year ended June 30, 2026（米国SEC提出、2026年8月14日）。事業内容・セグメント別売上とセグメント利益・研究開発費と重点分野・設備投資・従業員数・特許数・主要顧客比率・拠点・InP増強・NVIDIAとの契約・CHIPS法・事業売却・SiC子会社への出資・リスク要因。 https://www.sec.gov/Archives/edgar/data/820318/000082031826000020/iivi-20260630.htm
- Coherent Corp. Form 8-K（米国SEC提出、2026年3月2日）。NVIDIAへの普通株7,788,161株の発行（1株256.80ドル、総額20億ドル）。 https://www.sec.gov/Archives/edgar/data/820318/000119312526084366/d42735d8k.htm
- NVIDIA／Coherent 共同リリース「NVIDIA and Coherent Announce Strategic Partnership to Develop Optics Technology to Scale Next-Generation Data Center Architecture」（2026年3月2日、上記8-Kの Exhibit 99.1）。複数年・非独占の契約、購入コミットメント、供給枠へのアクセス権、米国内の製造拡張、20年の関係。 https://www.sec.gov/Archives/edgar/data/820318/000119312526084366/d42735dex991.htm
- Coherent Corp. 決算リリース「Coherent Corp. Reports Fourth Quarter and Full Year Fiscal 2026 Results」（2026年8月12日、Form 8-K の Exhibit 99.1）。四半期売上・利益率・CEOとCFOのコメント。 https://www.sec.gov/Archives/edgar/data/820318/000119312526346860/d128030dex991.htm
- Coherent Corp. 2026年6月期第4四半期 投資家向け資料（2026年8月12日、Form 8-K の Exhibit 99.2）。InP生産量の倍増計画、6インチラインの歩留まり、CHIPS法の意向表明書と州・市の既往支援、2027年6月期第1四半期の見通し。 https://www.sec.gov/Archives/edgar/data/820318/000119312526346860/d128030dex992.htm
- Coherent Corp. プレスリリース「Coherent Announces a CHIPS Letter of Intent for $50 Million to Expand World-Leading Manufacturing Facility for AI Infrastructure」（2026年6月16日）。シャーマン工場の拡張内容、雇用見込み、既往の州・市の支援。 https://www.coherent.com/news/press-releases/a-chip-letter-of-intent-for-50m-to-expand-world-leading-manufacturing-facility-for-ai-infrastructure
- Coherent Corp. プレスリリース「Coherent Demonstrates Multiple Technologies for Co-packaged Optics (CPO) at OFC 2026」（2026年3月17日）。6.4TソケットCPO、ELS、VCSEL型CPO、400G InP変調器。 https://www.coherent.com/news/press-releases/coherent-co-packaged-optics-cpo-technologies-ofc-2026
- Coherent Corp. プレスリリース「Coherent Demonstrates InP Technology Innovation with a Broad Range of Products」（2026年3月17日）。InP製品群（400mW CWレーザー、200G EML、D-EML、フォトダイオード、nITLA、IQ変調器）と6インチInP工場3か所。 https://www.coherent.com/news/press-releases/coherent-demonstrates-inp-technology-innovation
- Coherent Corp. プレスリリース「Coherent Launches PhotonLink™ Integrated Optics Platform for AI Infrastructure」（2026年9月21日）。PhotonLinkの構成、CPO・NPO・チップ間接続の案件数、売上の立ち上がり時期、累計出荷数。 https://www.coherent.com/news/press-releases/launches-photonlink-integrated-optics-platform-ai-infrastructure
- 米国SEC EDGAR 企業登録情報（CIK 0000820318）。旧社名 II-VI INC（2022年9月1日まで）。 https://data.sec.gov/submissions/CIK0000820318.json
- Coherent Corp. 公式サイト（社名表記とロゴ画像の取得元）。 https://www.coherent.com/
14. 主張と出典の対応表
最終更新：2026年9月26日／Troy Technical
本稿の数値はすべてCoherent Corp.が米国証券取引委員会（SEC）に提出した法定開示書類と、同社の公式リリースに基づきます。調査会社の推計値・報道ベースの数値は使用していません。「推測」と記した箇所は、一次情報から本稿が読み取った解釈であり、会社の公表内容ではありません。
