主要成果
TSMCは、CoWoS先端パッケージング技術の生産能力を大幅に拡大することで、AIチップの需給ギャップが現在の約20%から2026年末までに約10%に半減すると予測されています。この戦略的拡大は、AI市場の爆発的な成長に対応し、半導体サプライチェーンのボトルネックを緩和する上で極めて重要です。
技術・ビジネス詳細
- TrendForceの報告によると、TSMCの月間CoWoS生産能力は、2026年までに12万〜14万チップに達する見込みです。さらに、OSAT（Outsourced Semiconductor Assembly and Test）パートナーからの追加能力を含めると、総月間生産能力は約20万チップに迫ると予測されています。

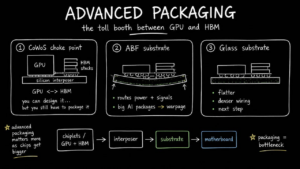

- CoWoS（Chip-on-Wafer-on-Substrate）は、複数のチップ（例: GPUとHBM）をシリコンインターポーザー上で統合する2.5Dパッケージング技術であり、高性能AIアクセラレーターに不可欠です。この技術は、高帯域幅、低遅延、高電力効率を実現します。
- TSMCは、現在のチップサイズ制限（最大60x60mm）を克服するため、次世代のパッケージングプラットフォームであるCoPoS（Chip-on-Package-on-Substrate）の開発も積極的に推進しています。CoPoSは、より大きなチップや複数のチップレットを統合することを可能にし、AIチップの設計自由度を向上させます。
- NVIDIAの次世代AIプラットフォームであるFeynmanがCoPoSの最初の顧客として採用される予定で、2028年から2029年にかけて本格的な量産が計画されています。これは、AIチップの性能と統合密度のさらなる飛躍を示唆しています。
- この能力拡張は、先端半導体製造装置メーカー（Lam Research、Applied Materials、KLAなど）や材料サプライヤー（ABF基板、ガラス基板など）にとって大きなビジネスチャンスとなります。
背景・業界文脈
AIアプリケーションの急速な進化は、AIチップに対する前例のない需要を生み出し、特にNVIDIAのような主要なAIチップ設計会社は、TSMCのCoWoSのような先端パッケージング能力に大きく依存しています。しかし、その需要が供給を大幅に上回り、深刻なボトルネックとなっていました。TSMCの積極的な投資とCoWoS能力の増強は、この需給不均衡を是正し、AI産業全体の成長を加速させるための重要なステップです。CoPoSのような新技術の開発は、将来のAIハードウェアの限界を押し広げるためのTSMCの先見的なアプローチを示しています。
今後の展望
TSMCのCoWoS能力の拡大とCoPoSの開発は、AIチップ市場の成長をさらに加速させ、高性能コンピューティングの新たな時代を切り開くでしょう。需給ギャップの縮小は、AIチップの供給安定化に貢献し、AI開発者がより強力なハードウェアにアクセスしやすくなることを意味します。これにより、AI技術の商業化と応用がさらに進むことが期待されます。また、CoPoSの本格量産は、次世代AIアクセラレーターの性能を飛躍的に向上させ、より複雑で大規模なAIモデルの実現を可能にするでしょう。
