🌐 This site is also available in English Visit English Site →
🌐 English

デンドライト|全固体電池 技術解説

技術・機関・企業解説の一覧へ戻る

TECHNOLOGY EXPLAINER

デンドライトとは何か
― 「硬い電解質なら止まる」という予測は、なぜ外れたのか

充電のたびにリチウムが枝のように伸び、電解質を突き破って短絡する。 固体電解質はこれを止めるはずでした。理論もそう予測していました。 ところが剛性率30 GPa以上のセラミックスが、柔らかいはずの金属に貫かれています。

構成:応用物理学会(名古屋大学)の解説、名古屋工業大学、SLAC国立加速器研究所、ライス大学、ヒューストン大学、東北大学、QuantumScape の公表資料を一次情報として使用/最終更新 2026年9月

暗い面の上に置かれた、鏡のように平滑で傷のない金属の円盤の概念イメージ
概念図(AI生成イメージ)。「金属が平らに析出した理想の状態」を雰囲気として表現したものです。実際のリチウム金属負極、その表面状態、観察像を示すものではありません。
この記事の構成
  1. デンドライトとは何か(3行でつかむ)
  2. なぜ、それでもリチウム金属を使いたいのか
  3. 「硬い固体電解質なら止められる」という予測
  4. 予測は外れた ― 30 GPa の材料が、柔らかい金属に貫かれる
  5. 何が起きているのか ― 引き金は「すきま」だった
  6. 本稿の計算:なぜ界面にすきまができるのか
  7. 素材技術者の視点①:リチウムにとって、室温は「熱間」である
  8. 2026年に分かった2つのこと
  9. 対策はどこまで来ているか
  10. 素材技術者の視点②:比べるための物差しが、まだない
  11. 課題/用語集/参考資料/出典対応表
本記事の表記ルール

事実=公表資料に記載のある内容(出典リンクあり)
本稿の計算=明示した前提をもとに本記事が算出した値
未確定/将来=計画・目標であり、実績が確認できていない事項
このほか、構造の整理や材料設計上の読み取りは「解説」として区別しています。

1. デンドライトとは何か(3行でつかむ)

デンドライト(dendrite)とは、「充電のときに、リチウム金属が枝のように伸びて析出する現象」です。 語源はギリシャ語の「樹」。日本語では樹枝状成長と呼ばれます。

  • 何が起きるか:名古屋大学のグループによる解説は、「Li が負極集電体もしくは Li 表面に平滑に析出すれば問題はないが、実際には突起状に成長する(デンドライト成長)」と述べています事実
  • なぜ危険か:同解説は「充放電を繰り返すうちに Li が次第に正極へ向かい成長し、やがて接触し短絡を引き起こす」「短絡が起これば、正極と負極の間に大電流が流れ、ジュール熱を発する」としています事実
  • だから今どうなっているか:「Li 金属負極は、現在は1次電池に使用されるのみである」——充電できる電池には、まだ使えていません事実

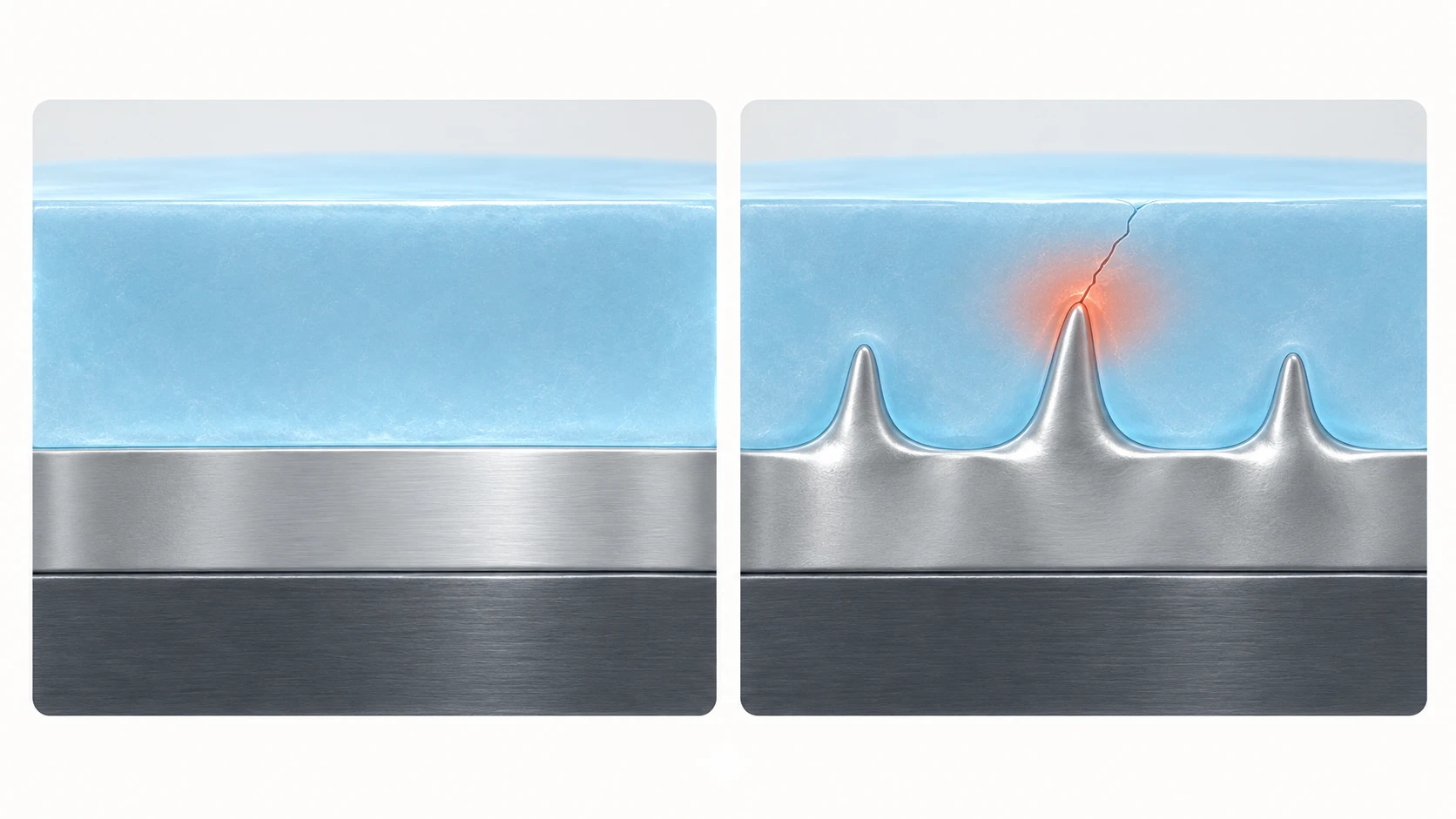

平坦な析出と局所的な突起の違い

平坦なリチウム析出と、局所突起が固体電解質へ応力を集中させる状態を比較した概念図
  1. 理想:リチウムが平坦に析出し、界面が保たれる
  2. 実際の課題:局所的な突起に応力と電流が集中し、亀裂や短絡につながり得る
図1 AI生成の概念図。突起の本数・形・大きさ、亀裂の位置は説明用の模式表現です。実際のデンドライト観察像や、特定試験の再現ではありません。
この記事でいちばん大事な一行

「固体電解質は硬いから、デンドライトを止められる」——この前提が、崩れています。 剛性率が Li の7倍以上あるセラミックスでも短絡しました。 そして2026年、枝が柔らかい金属ではなく「脆い針」だったこと、 枝の出発点が電解質の内部だったことが相次いで報告されています。

2. なぜ、それでもリチウム金属を使いたいのか

これだけ危険なら使わなければよい、とはなりません。理由はエネルギー密度です。

項目公表資料の記述
いまのリチウムイオン電池の上限コバルト酸リチウムとグラファイトを組み合わせたLIBのエネルギー密度は「250 Wh kg⁻¹ 付近が上限値と考えられている」
リチウム金属負極を使うと「負極に Li 金属を使用すれば、LIB を超える 300〜500 Wh kg⁻¹ のエネルギー密度が期待できる」
理論容量「Li 金属はグラファイトに比べ1桁大きい理論容量を有する」
電位Li の酸化還元電位は「周期表に見られる単一元素の中で最も負な値をもつ」
結論「Li 金属は究極の負極活物質といえる」

すべて事実(応用物理 第89巻第4号(2020)掲載の解説[参考資料1])。

本稿の計算:どれくらい変わるのか

公表されている2つの数字を突き合わせます本稿の計算。

  • 500 Wh/kg ÷ 250 Wh/kg = 2.0倍
  • 300 Wh/kg ÷ 250 Wh/kg = 1.2倍
  • 前提:1回の航続距離が500 kmのEVで、電池の重量とそれ以外の条件が変わらないと仮定すると、600〜1,000 km 相当

前提と限界:250 Wh/kg は「LiCoO2とグラファイトの組み合わせ」の上限値であり、 300〜500 Wh/kg は「期待できる」とされた値です事実。 実現された数値ではありません。また航続距離への換算は、 電費・車重・電池以外の設計をすべて同じと置いた単純な比例計算です。

素材技術者の読みどころ:負極を「材料」から「場所」に変える発想

グラファイト負極は、リチウムイオンを結晶の層のあいだに出し入れする材料です。 そのため、リチウムを入れておくための「入れ物」の重さと体積が、常に必要になります。

リチウム金属負極では、その入れ物がなくなります。 さらに アノードフリーと呼ばれる設計では、電池を負極なしで製造し、 最初の充電のときに負極をその場で作ります。 QuantumScape は自社の設計について 「放電状態で負極なしに製造され、最初の充電で負極がその場で形成される」(原文は英語)と説明しています事実。

負極という部品が、部品表から消えます。 これは材料の置き換えではなく、部品構成そのものの変更です。 デンドライトという厄介な現象に各社が挑み続ける理由は、得られるものがそれだけ大きいからです(本記事による解説)。

3. 「硬い固体電解質なら止められる」という予測

固体電解質への期待は、もともと力学的なものでした。

解説論文の記載

「無機固体電解質は、ポリマーや Li 金属に比べ十分に堅い材料であるため、それ自身がセパレータとしての機能を果たし、Li の成長を防止できると期待されるためである」事実

そして理論的な裏づけもありました。「Monroe と Newman は、理論計算を基にセパレータが Li の剛性率(約4 GPa)の約2倍以上の剛性率をもつ場合には、Li のデンドライト成長を止めることができると予測した」事実 (応用物理 第89巻 第4号(2020))

「硬ければ止まる」という予測と、実際(剛性率の比較) ※ 剛性率はせん断に対する硬さの指標。数値はすべて公表資料からの引用です。 リチウム金属の剛性率 理論が示したしきい値(約2倍) 硫化物ガラス電解質(Li2S-P2S5系) LLZ(ガーネット型酸化物) 約4 GPa 約8 GPa 6〜8 GPa 30 GPa 以上 0 10 20 30 40 剛性率(GPa) ※ 「セパレータが Li の剛性率(約4 GPa)の約2倍以上の剛性率をもつ場合、デンドライト成長を止められる」との予測[参考資料1]。 ※ 硫化物ガラスは6〜8 GPa、LLZ は30 GPa以上。硬さの順位は理論どおりですが、どちらも短絡しました[参考資料1]。
図2 公表値にもとづく作図(ベクター作図)。約4 GPa(Li)・約2倍というしきい値・6〜8 GPa(Li2S-P2S5系硫化物ガラス)・30 GPa以上(LLZ)はすべて解説論文[参考資料1]の記載によります。棒の長さは数値を図示したもので、材料の実物や測定データそのものではありません。赤い破線は理論が示したしきい値を本記事が図示したものです。
材料剛性率予測どおりなら
リチウム金属約4 GPa—
理論が示したしきい値約8 GPa(Liの約2倍)これを超えれば止まるはず
硫化物ガラス(Li2S-P2S5系)6〜8 GPa(硫化物は一般に10 GPa未満)ぎりぎり届かない
LLZ(ガーネット型酸化物)30 GPa 以上余裕で止まるはず

数値はすべて事実(解説論文[参考資料1])。右列は予測にもとづく本記事の整理です。

4. 予測は外れた ― 30 GPa の材料が、柔らかい金属に貫かれる

結果はこうでした。

解説論文の記載

硫化物系について:「Nagao らは、Li2S-P2S5 系の硫化物ガラス電解質の表面で Li を析出させたところ、柱状 Li が電解質を貫通し、短絡させる現象を観察した」事実

LLZ について:「ここ数年の研究で、Li/LLZ 界面で Li を繰り返し析出溶解させると、LLZ ですら短絡するという結果が多くの研究者によって報告されており、Monroe と Newman の理論が適用できないことが認識されつつある」事実

素材技術者の読みどころ:硬さで解ける問題ではなかった

剛性率30 GPa以上といえば、一般的な工業用セラミックスの領域です。 対するリチウムは約4 GPa。7倍以上の差があってなお、貫かれています事実。

ここから読み取れることは、この現象が「材料Aと材料Bの硬さ比べ」ではないということです。 もしそうなら、硬さの比で結果が決まるはずでした。

解説論文自身が、この点を課題として挙げています。 「LLZ のような剛性率の高い材料が、なぜ Li のようにやわらかい金属に貫かれるのか、という点に関して理解が曖昧」である、と事実。

材料の物性値を並べて設計する、という進め方が通用しない領域がある—— これは材料開発の現場にとって、決して珍しくない話でもあります。 バルクの物性値は、局所で起きることを説明しない(本記事による解説)。

5. 何が起きているのか ― 引き金は「すきま」だった

では、実際には何が起きているのか。解説論文は、現時点で考えられているプロセスをこう説明しています。 ただし「短絡に至るまでに以下のようなプロセスを経ると考えられる」という、仮説として提示されています事実。

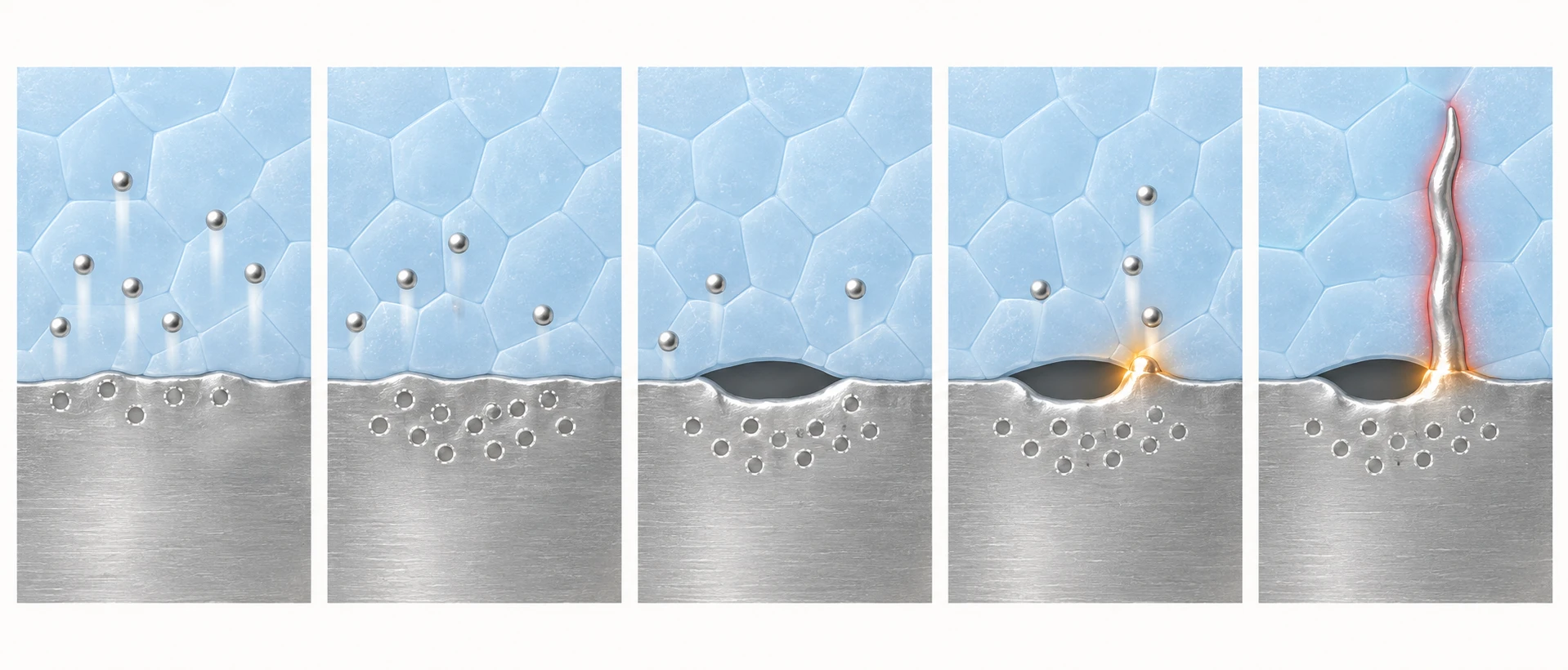

短絡に至るまでに考えられているプロセス(仮説)

リチウムの溶解から原子空孔、空隙、電流集中、局所析出と貫通短絡へ至る仮説を5段階で示した概念図
  1. 放電:Liが溶け、原子空孔ができる
  2. 逃げ切れない空孔が界面近傍にたまる
  3. 界面に空隙ができ、有効接触面積が減る
  4. 残った接触部に電流が集中し、過電圧が上がる
  5. 次の充電で析出が一点に集中し、局所応力が貫通・短絡を招く
図3 AI生成の概念図。5段階の内容は解説論文[参考資料1]の記述によります。ただし出典自身が「考えられる」と述べる仮説で、確定した機構ではありません。空孔・空隙・析出物の大きさ、個数、形状は説明のために誇張しており、観察像や解析結果ではありません。
見落としやすい点:犯人は「充電」ではなく「放電」

デンドライトは充電のときに伸びます。ところが解説論文は、その引き金が放電側にあるとしています。

「Li が溶解することで空隙が形成され、有効界面積が減少する。それによって、局所的に溶解反応の電流密度が増大する」—— そして「短絡は、むしろその直後の析出で起こる」事実。

つまり、放電で界面に穴を開けておいて、次の充電でその残った接触点に電流を集中させる、という順序です。

6. 本稿の計算:なぜ界面にすきまができるのか

「空孔が逃げ切れずにたまる」とは、どれくらいの話なのでしょうか。 解説論文が挙げている数値を使って、桁を確かめます。

本稿の計算:逃げられる距離と、はがす厚み

前提本稿の計算

  • リチウムの自己拡散係数は室温で 8×10⁻¹¹ cm²/s(解説論文の記載)事実
  • 拡散でどこまで動けるかの目安を L = √(D t) とする
  • 電極の面積容量を 3 mAh/cm² と仮定する
  • リチウムの密度を 0.534 g/cm³、原子量を 6.94、ファラデー定数を 96,485 C/mol と置く

計算

  • 1時間(3,600秒)で空孔が動ける距離:√(8×10⁻¹¹ × 3,600) = 約 5.4×10⁻⁴ cm = 約5.4 µm
  • 10分(600秒)なら:約 2.2×10⁻⁴ cm = 約2.2 µm
  • 3 mAh/cm² のリチウムをはがすと減る厚み:3 mAh = 10.8 C → 10.8 ÷ 96,485 = 1.12×10⁻⁴ mol → ×6.94 g/mol ÷ 0.534 g/cm³ = 1.46×10⁻³ cm³ → 約14.5 µm

1時間で14.5 µm はがすのに、空孔が逃げられるのは5.4 µm。 差の分は界面の近くに残ります。これが「空隙の生成」の入口だと考えられます。

前提と限界:√(D t) は拡散距離の桁を見積もるための目安であり、 実際の空孔の挙動は応力場・粒界・表面状態に強く依存します。 面積容量 3 mAh/cm² は本稿が置いた仮定です。 この計算はメカニズムの向きを確かめるためのもので、特定のセルの寿命や臨界電流密度を予測するものではありません。

なぜ界面にすきまができるのか(本稿の計算) 1時間かけて放電した場合の比較 14.5 µm 1時間ではがすリチウムの厚み 面積容量 3 mAh/cm² のとき 本稿の計算 5.4 µm 同じ1時間に空孔が動ける距離 自己拡散係数から √(Dt) 本稿の計算 はがす厚みのほうが大きい ― 空孔が逃げ切れず、界面にすきまが残る これが「有効界面積の減少」であり、次の析出で電流が集中する引き金になります(本記事による解説) ※ 前提と計算式は本文の「本稿の計算」の欄に記載しています。自己拡散係数は[参考資料1]の値です。 ※ どちらも桁を見るための目安であり、実際のセルの挙動を予測するものではありません。
図4 本稿の計算による作図(ベクター作図)。自己拡散係数 8×10⁻¹¹ cm²/s は解説論文[参考資料1]の値ですが、14.5 µm・5.4 µm はいずれも本記事が算出したもので、公表値ではありません。面積容量 3 mAh/cm² は本稿が置いた仮定です。

7. 素材技術者の視点①:リチウムにとって、室温は「熱間」である

解説論文に、さらりと書かれている一文があります。これが、この材料のふるまいを理解する鍵になります。

解説論文の記載

「Li の融点は181℃であり、室温は絶対温度換算ですでに融点の1/2以上の温度域にある。このような高温になると、原子の粒界拡散や転位の移動が活発化し、降伏応力以下であっても、一定の応力下で時間とともにひずみが増大する現象が起こる(クリープ変形)」事実

本稿の計算:それは他の金属でいうと何℃か

材料工学では、融点に対する温度の比(絶対温度どうしの比)を相同温度と呼びます。 リチウムの相同温度を計算し、同じ比になる温度を他の金属で求めてみます本稿の計算。

  • 前提:室温を25℃(298 K)、リチウムの融点を181℃(454 K)とする(融点は解説論文の記載)
  • 298 K ÷ 454 K = 約0.66
  • 前提:鉄の融点を1,538℃(1,811 K)とする(一般に知られる物性値。本稿が置いた前提で、出典リンクは付していません)
  • 1,811 K × 0.66 = 約1,190 K = 約920℃

リチウムにとっての「室温」は、鉄でいえば1,000℃近い赤熱状態にあたります。

前提と限界:相同温度が同じでも、金属ごとにクリープ挙動はまったく同じにはなりません。 これは直感をつかむための換算であり、鉄とリチウムが同じようにふるまうという意味ではありません。

素材技術者の読みどころ:常温のクリープ設計という、ふだんはやらない仕事

金属材料の技術者にとって、クリープは高温設計の話です。タービン、ボイラ、炉。 常温でクリープを気にすることは、まずありません。

ところがリチウム金属負極では、室温がすでにクリープ域です事実。 これは2つの意味を持ちます。

  • 悪い面:電池を棚に置いておくだけで、応力がかかっていれば形が変わっていきます。「保管中は何も起きない」という前提が成り立ちません
  • 良い面:圧力をかければ、加熱しなくてもリチウムが流れてすきまを埋めてくれます

実際、解説論文は「セル圧力や温度を上げることで Li の変形が加速され、空隙の消失が促された結果、短絡が抑制されることが、筆者らを含めた複数のグループによって報告されている」としています事実。

全固体電池のセルが拘束(押さえつけ)を前提に設計されるのは、この性質を使っているからです。 押さえつけは「密着させるため」だけでなく、「クリープを働かせて、できたすきまを埋め続けるため」でもある—— そう読むと、拘束機構の設計要件が変わってきます(本記事による解説)。

8. 2026年に分かった2つのこと

暗い面の上で、細いガラスの針が二つに折れて横たわっている概念イメージ
図5 たとえのイメージ(AI生成)。「ガラスのように折れる」という性質をたとえとして表現したものです。リチウムのデンドライトそのものを描いたものではなく、顕微鏡像でも実験結果でもありません。

(1) 枝の出発点は、電解質の「内部」だった

2026年7月、Nature に掲載された論文について、SLAC国立加速器研究所が発表しています事実。 研究チームは、デンドライトが電解質の表面ではなく内部の欠陥から発生することを示し、 この分野で長く続いていた議論に決着をつけたとしています(原文は英語)事実。

さらに、形状記憶合金の輪を固体電解質のまわりに置き、170℃に加熱して収縮させることで電池を圧縮しました事実。 圧縮した状態ではデンドライトは発生するものの、垂直ではなく水平に広がったと報告されています事実。

(2) 枝は柔らかくなかった。脆い針だった

2026年3月、Science に掲載された論文について、ライス大学が発表しています事実。 リチウムのデンドライトは「予想外に高い強度と、機械的応力下での脆い挙動を示す」—— バルクのリチウムのようにはふるまわなかった、という内容です(原文は英語)事実。

原因として挙げられているのがSEI(固体電解質界面相)の殻です。 デンドライトの表面を覆うごく薄いSEIが構造的な剛性を高め、 リチウムの芯が塑性変形するのを妨げるとしています事実。 ヒューストン大学の発表は、これを「ガラスのように折れる」と表現しています事実。

2026年に報告された2つの発見(本記事による整理) ① 始まりは「内部の欠陥」だった Nature(2026年7月)SLAC・スタンフォード デンドライトは表面ではなく 電解質内部の欠陥から発生する 圧縮すると横向きに伸びる ② 枝は「脆い針」だった Science(2026年3月)ライス大・ヒューストン大 デンドライトはSEIの殻をまとい 塑性変形できず、硬くて脆い ガラスのように折れる ※ ①は Nature 掲載論文についての SLAC の発表[参考資料4]、②は Science 掲載論文についてのライス大学の発表[参考資料5]によります。 ※ 図はいずれも模式で、観察像ではありません。強度の具体的な数値は公開情報で確認できなかったため記載していません。
図6 概念図(ベクター作図)。①は SLAC国立加速器研究所の発表[参考資料4]、②はライス大学[参考資料5]およびヒューストン大学[参考資料6]の発表によります。図形は模式的なもので、内部欠陥の分布や針の形状・寸法を示すものではありません。強度の数値は公開情報で確認できなかったため記載していません。
素材技術者の読みどころ:これで理論が外れた理由がつながります

第3章で見た Monroe と Newman の理論は、リチウムが柔らかい金属であることを前提にしていました。 柔らかいものが硬いものを押せば、押したほうが潰れる——だから硬い電解質なら止まるはず、という筋道です。

ところが2026年の報告は、デンドライトの力学的性質がバルクのリチウムとは違うと述べています事実。 表面のSEIが殻になり、芯の塑性変形を妨げる。 「柔らかい金属」ではなく「硬くて脆い複合体」だったということになります。

これは複合材料の技術者にはなじみのある構図です。 細い芯に薄い硬質の被覆を付ければ、全体の見かけの強度は上がり、同時に延性は失われます。 意図せず、そういうものが電池の中で育っていた、と読めます(本記事による解説)。

そしてSLACの報告が示す「出発点は電解質の内部の欠陥」という結果を合わせると、 対策の的が動きます。表面をいくら整えても、内部に欠陥があれば始まってしまう。 SLACの発表も、今後の設計指針として「内部の欠陥がより少ない電解質」と 「あらかじめ機械的な圧縮を組み込んだ設計」を挙げています事実。

9. 対策はどこまで来ているか

短絡を抑える方策の現在地(本記事による整理) ※ いずれも「完全な抑制には至っていない」と報告されています。 ① 合金層を挟む ② ダメージ層を除く ③ 温度と圧力 ④ 外から圧縮 ⑤ 電解質を変える LLZ表面にLiと 合金化する金属の 薄膜をつける ただし何百〜何千 サイクルで消失 本質的な解決策ではない 研磨で生じる ダメージ層を 塩酸で除去すると 溶融Liとの濡れ性が 向上する サイクル安定性が向上 セル圧力と温度を 上げるとLiが クリープ変形し すきまが埋まる 複数グループが報告 形状記憶合金の輪で 電解質を締める 枝は消えないが 横向きに伸びて 短絡しなくなる 数千サイクル動作 塩化物電解質 (単斜晶LiAlCl4) 圧粉のみで成形 相対密度94% 70サイクル安定 名古屋工業大学ほか ※ ①②③は応用物理の解説[参考資料1]、④はSLACの発表[参考資料4]、⑤は名古屋工業大学の発表[参考資料3]によります。 ※ 「これまで報告されているいずれの方策も、一定の効果は示しているものの、完全な短絡の抑制には至っていない」[参考資料1]。 ※ 5つを並べたのは本記事による整理で、対象とする電解質も条件も異なります。同じ土俵の比較ではありません。
図7 概念図(ベクター作図)。①②③は解説論文[参考資料1]、④はSLAC国立加速器研究所[参考資料4]、⑤は名古屋工業大学[参考資料3]の公表内容によります。5つを横並びにしたのは本記事による整理で、業界標準の分類ではありません。対象とする材料系も評価条件も異なるため、優劣の比較ではありません。
方策内容公表された結果出典
界面に合金層Li と合金化する金属の薄膜をあらかじめ LLZ 表面に成膜し、濡れ性を上げる効果はあるが「何百、何千サイクルもの析出溶解後は界面から Li のバルク中へ消失するため、本質的な解決策とはなりえない」解説論文(2020年)
ダメージ層の除去研磨で生じた欠陥だらけのダメージ層を、塩酸水溶液への浸漬で除去する「溶融 Li との濡れ性が向上し、Li 金属負極のサイクル安定性が劇的に向上した」解説論文(2020年)
温度と圧力セル圧力や温度を上げ、Li のクリープ変形で空隙を埋める「空隙の消失が促された結果、短絡が抑制されることが、筆者らを含めた複数のグループによって報告されている」解説論文(2020年)
外から圧縮形状記憶合金の輪を電解質のまわりに置き、170℃に加熱して収縮させ圧縮するデンドライトは形成されるが「垂直ではなく水平に広がった」。数千回の充放電後も電池は動作したSLAC国立加速器研究所(2026年8月)
電解質を変える単斜晶 LiAlCl4(塩化物系)を用い、圧粉のみで成形する相対密度94%、固体-固体間抵抗は7.5%(ガーネット型酸化物は相対密度63%・同抵抗99.9%)。70サイクルの安定動作名古屋工業大学ほか(2020年6月)

すべて事実(解説論文[参考資料1]、SLAC[参考資料4]、名古屋工業大学[参考資料3])。

素材技術者の読みどころ:⑤が示す、もうひとつの道

名古屋工業大学の発表で目を引くのは、「圧粉のみというシンプルかつ低環境負荷のプロセス」で 相対密度94%に達している点です事実。

比較として挙げられているガーネット型酸化物は相対密度63%、固体-固体間の抵抗割合が全体の99.9%です事実。 つまり、抵抗のほとんどが粒と粒のあいだにあったということになります。

発表は塩化物イオンについて、「低い電荷密度を有しリチウムイオンとのクーロン相互作用が弱い」こと、 「分極率も高いことから、圧力によって粒子が変形することも期待されます」としています事実。

硬さで止めるのではなく、変形しやすさで密着させる。 第3章で見た「硬ければ止まる」という発想とは、逆の方向です。 硫化物系が選ばれた理由も「柔らかさ」でした。 この分野では、硬さより変形しやすさが効く場面が繰り返し現れています(本記事による解説)。

10. 素材技術者の視点②:比べるための物差しが、まだない

ここまで対策を並べてきましたが、どれがどれだけ効いたのかを比べる方法が、実はありません。 解説論文がはっきり書いています。

解説論文の記載

「Li 金属負極のサイクル特性を評価する統一的な指標はない。短絡を誘発する臨界電流密度の大きさ、短絡に至るまでの充放電サイクル数、1回の充放電で流す電気量、積算電気量など報文によって違いがあり、またこれらの因子は全て相互に依存する。したがって、それぞれの方策が及ぼす効果は、複数の評価軸の中で議論すべきである」事実

素材技術者の読みどころ:「サイクル数」だけの比較は成立しません

この一文は、公表データの読み方を大きく変えます。

  • 「1,000サイクル達成」——1回にどれだけのリチウムを出し入れしたかが書かれていなければ、比べられません
  • 「臨界電流密度○○ mA/cm²」——1回の電気量が小さければ、同じ電流密度でも短絡しにくくなります
  • これらは「全て相互に依存する」と明記されています事実

第9章の表で「70サイクル」「数千サイクル」という数字が並んでいますが、 これらを横に並べて優劣を論じることはできません。 材料も、1回あたりの電気量も、温度も圧力も違います。

材料開発の実務では、こうした状況——指標が定まる前に競争が始まっている——は珍しくありません。 そのとき有効なのは、他社の数字を追うことではなく、 自社の評価条件を固定して、条件を1つずつ振ることです(本記事による解説)。

11. 課題

(1) 完全な抑制には、まだ至っていない

解説論文は「これまで報告されているいずれの方策も、一定の効果は示しているものの、完全な短絡の抑制には至っていない」としています事実。 2026年の2つの報告(内部欠陥起点・脆い針)は機構の理解を進めましたが、 本稿の調査時点(2026年9月)において、デンドライトによる短絡を完全に抑制したとする一次情報は確認できませんでした未確定/将来。

(2) そもそも見つけられない

解説論文は、機構解明が難航している理由をこう述べています。 「Li の原子番号は3と非常に小さく、どこか知れず、わずかな亀裂を伝い LLZ を貫いている Li を見つけだし、検出することは困難である。そのため、上記の仮説を裏付ける直接の証拠が得にくく、そのことが短絡機構の解明を難航させている主たる要因である」事実。 2026年の報告はこの状況を大きく改善しましたが、量産セルの内部で同じ観察ができるわけではありません(本記事による解説)。

(3) 量産品でのデータが公開されていない

QuantumScape は、セラミックのセパレータがデンドライトの形成に抵抗することを自社技術の特長として挙げ、 24層の A0 試作セルが1,000回以上の充放電サイクル相当で95%以上のエネルギー保持を達成したと公表しています事実。 エネルギー密度の商用目標は800〜1,000 Wh/Lとしています未確定/将来。 ただしこれらは試作セルの結果と目標値であり、量産品の実績として確認できたものではありません。 本稿では、デンドライト抑制の効果を示す量産品の定量データを、公開された一次情報に確認できませんでした。

この記事のまとめ
  • 「硬い電解質なら止まる」という理論は、実際には成り立ちませんでした。剛性率30 GPa以上のLLZでも短絡しています事実
  • 引き金は充電ではなく、その前の放電でできる「すきま」だと考えられています事実
  • 1時間で14.5 µm はがすのに、空孔が逃げられるのは5.4 µm。差が界面に残ります本稿の計算
  • リチウムにとって室温はクリープ域です。鉄でいえば約920℃に相当します本稿の計算。だから圧力で流れ、すきまを埋められます事実
  • 2026年、枝の出発点は電解質の内部の欠陥だと報告されました事実
  • 同じ2026年、枝は「柔らかい金属」ではなく、SEIの殻をまとった脆い針だと報告されました事実
  • 比べるための統一的な指標は、まだありません事実

12. 用語集

デンドライト
充電時にリチウム金属が枝のように伸びて析出する現象。樹枝状成長ともいう。
短絡
正極と負極が接触した状態。大電流が流れ、ジュール熱を発する。
剛性率
せん断に対する硬さの指標。単位はGPa。デンドライト抑制の理論で使われた量。
LLZ(LLZO)
ガーネット型の酸化物系固体電解質(Li7La3Zr2O12)。剛性率30 GPa以上。
原子空孔
結晶の格子点に原子が抜けた状態。リチウムが溶解すると生じる。
空隙
界面にできるすきま。有効な接触面積を減らし、電流を局所に集中させる。
臨界電流密度
これを超えると短絡が起きるとされる電流密度。評価条件によって値が変わる。
クリープ変形
降伏応力以下でも、一定の応力下で時間とともにひずみが増える現象。
相同温度
融点に対する温度の比(絶対温度どうし)。金属の高温挙動を比べるときに使う。
SEI
固体電解質界面相。電解質と負極の反応でできる薄い層。デンドライトの殻にもなる。
アノードフリー
負極なしで電池を製造し、最初の充電で負極をその場で形成する設計。
相対密度
理論密度に対する実際の密度の比。圧粉体の詰まり具合を表す。

13. 参考資料(一次情報)

  1. 本山宗主・山本貴之・入山恭寿(名古屋大学)「全固体Li電池の高性能化に向けた固体電解質の短絡機構の解明」応用物理 第89巻 第4号(2020)213–217(PDF) — jstage.jst.go.jp
  2. QuantumScape「Solid State Battery Technology」技術ページ(英語) — quantumscape.com
  3. 名古屋工業大学「安全かつ大容量な全固体リチウム電池の新材料を開発 - 金属リチウム短絡抑制に効果のある新規塩化物固体電解質により安全な車載電池実現に道筋 -」2020年6月23日 — nitech.ac.jp
  4. SLAC国立加速器研究所「Giving solid-state batteries a squeeze keeps them from short-circuiting」2026年8月28日(英語) — slac.stanford.edu
  5. ライス大学「Thorny issue plaguing lithium-ion batteries laid bare in new study」2026年3月12日(英語) — news.rice.edu
  6. ヒューストン大学「UH Research Reveals Lithium Dendrites Cause Battery Safety Risks」2026年4月8日(英語) — uh.edu
  7. 東北大学「室温かつ短時間で、リチウム金属とガーネット型酸化物固体電解質の界面形成に成功」2026年3月24日 — tohoku.ac.jp

14. 主張と出典の対応表(監査)

本文の主張根拠区分
「Li が負極集電体もしくは Li 表面に平滑に析出すれば問題はないが、実際には突起状に成長する(デンドライト成長)」「充放電を繰り返すうちに Li が次第に正極へ向かい成長し、やがて接触し短絡を引き起こす」「短絡が起これば、正極と負極の間に大電流が流れ、ジュール熱を発する」「Li 金属負極は、現在は1次電池に使用されるのみである」。LIBの上限が「250 Wh kg⁻¹ 付近」、Li金属負極で「300〜500 Wh kg⁻¹」が期待できること。「Li 金属はグラファイトに比べ1桁大きい理論容量を有する」「周期表に見られる単一元素の中で最も負な値をもつ」「Li 金属は究極の負極活物質といえる」。「無機固体電解質は、ポリマーや Li 金属に比べ十分に堅い材料であるため、それ自身がセパレータとしての機能を果たし、Li の成長を防止できると期待される」。Monroe と Newman が「セパレータが Li の剛性率(約4 GPa)の約2倍以上の剛性率をもつ場合には、Li のデンドライト成長を止めることができると予測した」こと。硫化物の剛性率が「一般に 10 GPa 未満」、Li2S-P2S5 系硫化物ガラスが「6〜8 GPa」、LLZ が「30 GPa 以上」であること。「Nagao らは…柱状 Li が電解質を貫通し、短絡させる現象を観察した」こと。「LLZ ですら短絡するという結果が多くの研究者によって報告されており、Monroe と Newman の理論が適用できないことが認識されつつある」こと。短絡に至るプロセス(溶解→原子空孔→空隙→有効界面積の減少→局所的な電流集中→局所応力→貫通)。「短絡は、むしろその直後の析出で起こる」こと。Li の自己拡散係数が室温で 8×10⁻¹¹ cm²/s であること。「Li の融点は181℃であり、室温は絶対温度換算ですでに融点の1/2以上の温度域にある」「クリープ変形」の説明。「セル圧力や温度を上げることで Li の変形が加速され、空隙の消失が促された結果、短絡が抑制される」こと。合金層が「何百、何千サイクルもの析出溶解後は界面から Li のバルク中へ消失するため、本質的な解決策とはなりえない」こと。塩酸水溶液への浸漬でダメージ層を除去すると「溶融 Li との濡れ性が向上し、Li 金属負極のサイクル安定性が劇的に向上した」こと。「Li 金属負極のサイクル特性を評価する統一的な指標はない」以下の記述。「Li の原子番号は3と非常に小さく…短絡機構の解明を難航させている主たる要因である」こと。「これまで報告されているいずれの方策も…完全な短絡の抑制には至っていない」こと応用物理 第89巻 第4号(2020)213–217 掲載の解説[参考資料 1]https://www.jstage.jst.go.jp/article/oubutsu/89/4/89_213/_pdf事実
QuantumScape のセラミックセパレータが「high conductivity, stability to lithium metal, resistance to dendrite formation, and low interfacial impedance」を満たす材料であるとされること。設計が「anode-free」であり「the battery is manufactured anode free in a discharged state, and the anode forms in situ on the first charge」とされること。24層のA0試作セルが「more than 1,000 full charge-discharge cycle equivalents with more than 95% energy retention」を達成したとされることQuantumScape 技術ページ[参考資料 2]https://www.quantumscape.com/battery-technology/事実
QuantumScape のエネルギー密度の商用目標が「800–1,000 Wh/L」とされること。これが目標値であり量産実績ではないことQuantumScape 技術ページ(同社が「commercial target」として示した値)[参考資料 2]https://www.quantumscape.com/battery-technology/未確定/将来
単斜晶 LiAlCl4 について「圧粉のみというシンプルかつ低環境負荷のプロセスによって、リチウム金属負極の課題である短絡現象を抑制することができました」。「高い相対密度94%を有し」「ほぼ無視できる (7.5%) 固体-固体間抵抗」。ガーネット型酸化物は「相対密度が63%であり、固体-固体間の抵抗割合が全体の99.9%」であること。「70サイクルの間安定した充放電サイクルを実現しました」。塩化物イオンが「低い電荷密度を有しリチウムイオンとのクーロン相互作用が弱い」「分極率も高いことから、圧力によって粒子が変形することも期待されます」。発表日が2020年6月23日、掲載誌が ACS Materials Letters であること名古屋工業大学 プレスリリース(2020年6月23日)[参考資料 3]https://www.nitech.ac.jp/news/press/2020/8406.html事実
デンドライトが「dendrites form at internal defects within the electrolyte」であること。形状記憶合金の輪を用い「When they heated it to 170 degrees Celsius, it shrank down to compress the battery」としたこと。圧縮下では「dendrites still formed during charging, but they spread horizontally instead of vertically」であったこと。「after thousands of charge cycles and the formation of many internal dendrites, the batteries still worked」。論文が Nature 掲載(2026年7月1日、Teng Cui ら)であること。今後の設計指針として内部欠陥の少ない電解質と機械的圧縮の作り込みが挙げられていることSLAC国立加速器研究所 ニュース(2026年8月28日)[参考資料 4]https://www6.slac.stanford.edu/news/2026-08-28-giving-solid-state-batteries-squeeze-keeps-them-short-circuiting事実
「lithium dendrites exhibit unexpectedly high strength and brittle behavior under mechanical stress」であること。SEI の被覆が「enhances their structural rigidity」「prevents the dendrites' lithium core from deforming plastically」であること。バルクのリチウムが「soft and ductile」であること。折れた結果「dead lithium」が生じること。掲載誌が Science(2026年3月12日)であることライス大学 ニュース(2026年3月12日)[参考資料 5]https://news.rice.edu/news/2026/thorny-issue-plaguing-lithium-ion-batteries-laid-bare-new-study事実
デンドライトが「unexpectedly strong and brittle」であり「proven they are actually brittle and snap like glass」とされること。operando SEM により「observe lithium dendrites actually snapping in real time within operating solid-state cells」したこと。寸法が「measuring just hundreds of nanometers」であることヒューストン大学 ニュース(2026年4月8日)[参考資料 6]https://www.uh.edu/news-events/stories/2026/april/04082026-lithium-battery-weakness.php事実
LLZ 表面に生成する絶縁性の炭酸リチウム層(Li2CO3)が高い界面抵抗の原因となること東北大学 プレスリリース(2026年3月24日)[参考資料 7]https://www.tohoku.ac.jp/japanese/2026/03/press20260324-02-Lithium.html事実
500 Wh/kg ÷ 250 Wh/kg = 2.0倍、300 ÷ 250 = 1.2倍としたこと。航続距離500 kmを600〜1,000 km相当としたこと。1時間で空孔が動ける距離を √(8×10⁻¹¹×3,600) = 約5.4 µm、10分で約2.2 µm としたこと。3 mAh/cm² のリチウムの厚みを約14.5 µm としたこと。298 K ÷ 454 K = 約0.66、1,811 K × 0.66 = 約920℃ としたこと。LLZ の剛性率が Li の7倍以上であるとしたこと本稿の計算。面積容量 3 mAh/cm²、リチウム密度 0.534 g/cm³、原子量 6.94、ファラデー定数 96,485 C/mol、室温 25℃、鉄の融点 1,538℃ はいずれも本稿が置いた前提であり、参考資料に出典リンクを持たない一般的な物性値・仮定である。√(D t) は拡散距離の桁を見るための目安であり、実際の挙動は応力場・粒界・表面状態に依存する。航続距離への換算は電池以外の条件をすべて同じと置いた単純比例である本稿の計算
デンドライトそのものの強度・弾性率の具体的な数値「unexpectedly high strength」「brittle」との定性的な記述は確認できたが、本稿の調査範囲では公開された一次情報に具体的な数値を確認できなかったため、本文では数値を記載していない解説
デンドライトによる短絡を完全に抑制したという成果、および量産品でのデンドライト抑制の定量データ本稿の調査時点(2026年9月)において、いずれも公開された一次情報に確認できなかったため記載していない。QuantumScape の数値は試作セルの結果および目標値である未確定/将来
名古屋工業大学の70サイクル試験における電流密度・温度などの詳細条件発表に具体的な充放電条件の記載を確認できなかったため、本記事では条件を記載していない解説
対策を5つに整理したこと。バルクの物性値が局所で起きることを説明しないという読み取り。負極が部品表から消えるという整理。常温クリープ設計という指摘、および拘束が「すきまを埋め続けるため」でもあるという読み取り。SEIの殻を「細い芯に硬質被覆を付けた複合体」と読んだこと。硬さより変形しやすさが効く場面が繰り返し現れるという整理。評価条件を固定して条件を振るべきだという提案公表内容にもとづく本記事の整理・解説。各機関が表明した見解ではない解説
図1・図2・図3・図4・図6・図7が実際の観察像・設計図ではなく説明用の概念図であること。ヒーロー画像・図1・図3・図5がAI生成イメージであり、図5はデンドライトそのものではなく「脆く折れる」性質のたとえであること本記事による注記解説

最終更新:2026年9月21日/出典は一次情報(査読誌掲載の解説、大学・国立研究所の公式発表、企業の技術ページ)に限定しています。 構造の整理や材料設計上の読み取りを含むため、それらは「解説」として出典付きの事実と区別しています。 デンドライトの強度の具体値、短絡を完全に抑制した成果、量産品での定量データについては、公開された一次情報で確認できなかったため記載していません。 第5章のプロセスは、出典自身が「考えられる」と述べている仮説であり、確定した機構ではありません。 図はすべて説明用の概念図です。図2・図4・図6・図7はベクター作図、ヒーロー画像・図1・図3・図5はAI生成イメージであり、いずれも実際の観察像・顕微鏡像・製品の実物を示すものではありません。
