主要成果

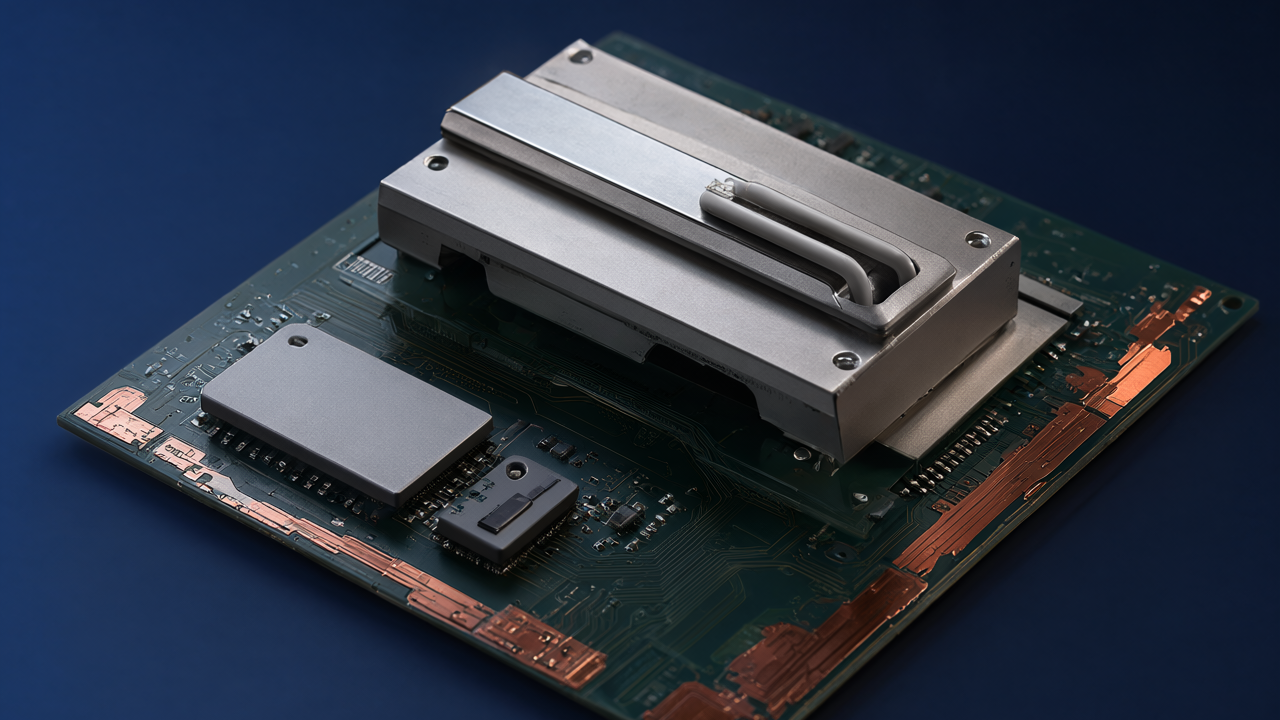

Infineon Technologiesは、AIアクセラレータ向けに最大120アンペア（A）の高電流を供給可能なスマートパワーステージ（SPS）チップのサンプル出荷を開始しました。この新しいパワーステージは、わずか6x6x0.8mmのコンパクトなパッケージで2A/mm²という業界最高水準の電力密度を実現し、AIチップの高性能化と電力効率改善に貢献します。この革新は、特にAIデータセンターにおける垂直給電アーキテクチャと液体冷却システムとの統合を前提として設計されています。
技術・臨床詳細
Infineonがサンプル出荷を開始したSPSチップは、AIアクセラレータのコア電圧レギュレータ（VRM）に必要な高効率と高密度を提供するために設計されています。主な技術的特徴は以下の通りです。
- 120Aの高電流対応: 各SPSチップが単独で最大120アンペアの電流を供給できるため、AIチップの非常に高い電力要求に対応可能です。これにより、VRM回路のシンプル化と実装面積の削減が期待されます。
- 業界最高水準の電力密度（2A/mm²）: 6x6x0.8mmという小型パッケージでこの電力密度を実現することで、AIサーバーボード上の貴重なスペースを節約し、より多くのAIチップやメモリを搭載できるようになります。
- OptiMOS 6 MOSFET統合: 高効率のOptiMOS 6パワーMOSFETを統合することで、電力変換時のエネルギー損失を最小限に抑え、AIアクセラレータ全体の電力効率を向上させます。
- 垂直給電アーキテクチャへの最適化: AIチップの電力供給は、従来の横方向の配線から、PCBの裏面からチップに直接給電する垂直給電（Vertical Power Delivery, VPD）へと移行しつつあります。このSPSチップはVPDアーキテクチャとの互換性を考慮して設計されており、電力供給経路の抵抗を最小化し、ノイズを低減します。
- 液体冷却システムとの統合: 高発熱AIチップの冷却に不可欠な液体冷却システムとの統合も視野に入れられています。SPSチップが熱源の近くに配置されることで、冷却効率が向上し、AIシステムの安定稼働を支援します。
これらの特徴は、AIアクセラレータの性能を最大限に引き出し、データセンターの運用コストと環境負荷を低減する上で不可欠です。
背景・業界文脈
生成AIの急速な普及に伴い、NvidiaのH100/H200や次世代AIチップのような高性能AIアクセラレータの需要が爆発的に増加しています。これらのAIチップは、数千ワットもの電力を消費し、その安定した供給と効率的な熱管理がデータセンターの最大の課題となっています。従来のVRMソリューションでは、このような電力要求と高密度化に対応することが困難になりつつありました。Infineonのようなパワー半導体大手は、この課題を解決するために革新的なパワーステージ技術を開発しており、AIデータセンターのインフラを物理的に支える重要な役割を担っています。垂直給電と液体冷却は、次世代AIインフラの標準技術として急速に浮上しています。
今後の展望
Infineonによる120A SPSチップのサンプル出荷は、AIデータセンターの電力供給インフラに大きな影響を与えるでしょう。この高電力密度で高効率なパワーステージは、AIチップの高性能化を可能にし、より大規模で複雑なAIモデルの開発と展開を促進します。将来的には、垂直給電アーキテクチャと液体冷却システムに統合されたInfineonのパワーステージが、AIデータセンターの標準部品となり、さらなる高密度化、エネルギー効率の向上、信頼性の確保に貢献することが期待されます。Infineonは、この技術を通じて、AI時代の電力効率と性能をリードする主要プレイヤーとしての地位を確立していくでしょう。
元記事: https://www.thelec.net/news/articleView.html?idxno=14217
