TECHNOLOGY EXPLAINER
バイオリアクター
― 細胞を「かき混ぜて、呼吸させる」装置の化学工学
細胞を育てる容器には、翼でかき混ぜる槽、袋を揺らす台、細い管の束、担体を詰めた床など、いくつもの形があります。 どの形でも解いている問題は同じで、酸素を届け、二酸化炭素を抜き、温度とpHを保ち、しかも細胞を壊さないことです。 産業の主流は撹拌槽で、浮遊培養は1万リットル級まで大型化しています。
- バイオリアクターとは何か（3行でつかむ）
- 培養槽の種類 ― 撹拌槽・エアリフト・波動型・中空糸・固定床
- 撹拌槽の中身 ― 翼・スパージャー・センサー・ジャケット
- 制御する量 ― 温度・pH・溶存酸素、そして連動する浸透圧
- 溶存酸素と kLa ― 本稿の計算：何倍の酸素移動が要るか
- せん断と気泡 ― 細胞を壊すのは翼より泡
- 素材技術者の視点①：気泡の大きさは「穴」と「界面活性剤」で決まる
- 素材技術者の視点②：付着培養の装置は「材料の表面」そのもの
- 確認できなかったこと・残る課題
- 用語集／参考資料／出典対応表
事実＝公表資料・査読論文に記載のある内容（出典リンクあり）
本稿の計算＝明示した前提をもとに本記事が算出した値
未確定／将来＝提案・見通しであり、実績が確認できていない事項
このほか、構造の整理や材料・工程上の読み取りは「解説」として区別しています。
1. バイオリアクターとは何か（3行でつかむ）
バイオリアクターとは、「細胞を液体の培地の中で育て、目的の物質や細胞そのものを得るための容器と、その中の環境を保つ制御系」です。 抗体医薬などのタンパク質は、主にCHO細胞（チャイニーズハムスター卵巣由来の細胞）をこの中で育てて作られます。
- 主流の形：大規模な浮遊培養の総説は「最もよく使われる反応器の型は撹拌槽である。エアリフト型も使われるが、それほど一般的ではない」としています事実
- 規模：別の総説は、浮遊培養が「1万リットル程度、あるいはそれ以上」の槽まで日常的にスケールアップされていると述べています事実。抗体医薬の総説は、大規模製造（1,000〜25,000 L超）はステンレス槽が占めてきたとしています事実
- 難しさ：動物細胞は微生物に比べて大きく、細胞壁を持たないため、機械的な力に弱いと長く懸念されてきました事実
大規模培養の工学を整理した Nienow（2006）の総説は、要旨でこう書いています—— 撹拌と気泡の破裂による「せん断感受性」は、もはや大きな問題とは見なされていない。それでも「せん断感受性」という認識が、商業規模の動物細胞培養の発展にいまも影響している事実。 本当の制約は酸素と二酸化炭素と混合であり、「細胞が弱いから強く混ぜられない」という思い込みが、その解決を遅らせている——という読み方ができます（本記事による解説）。

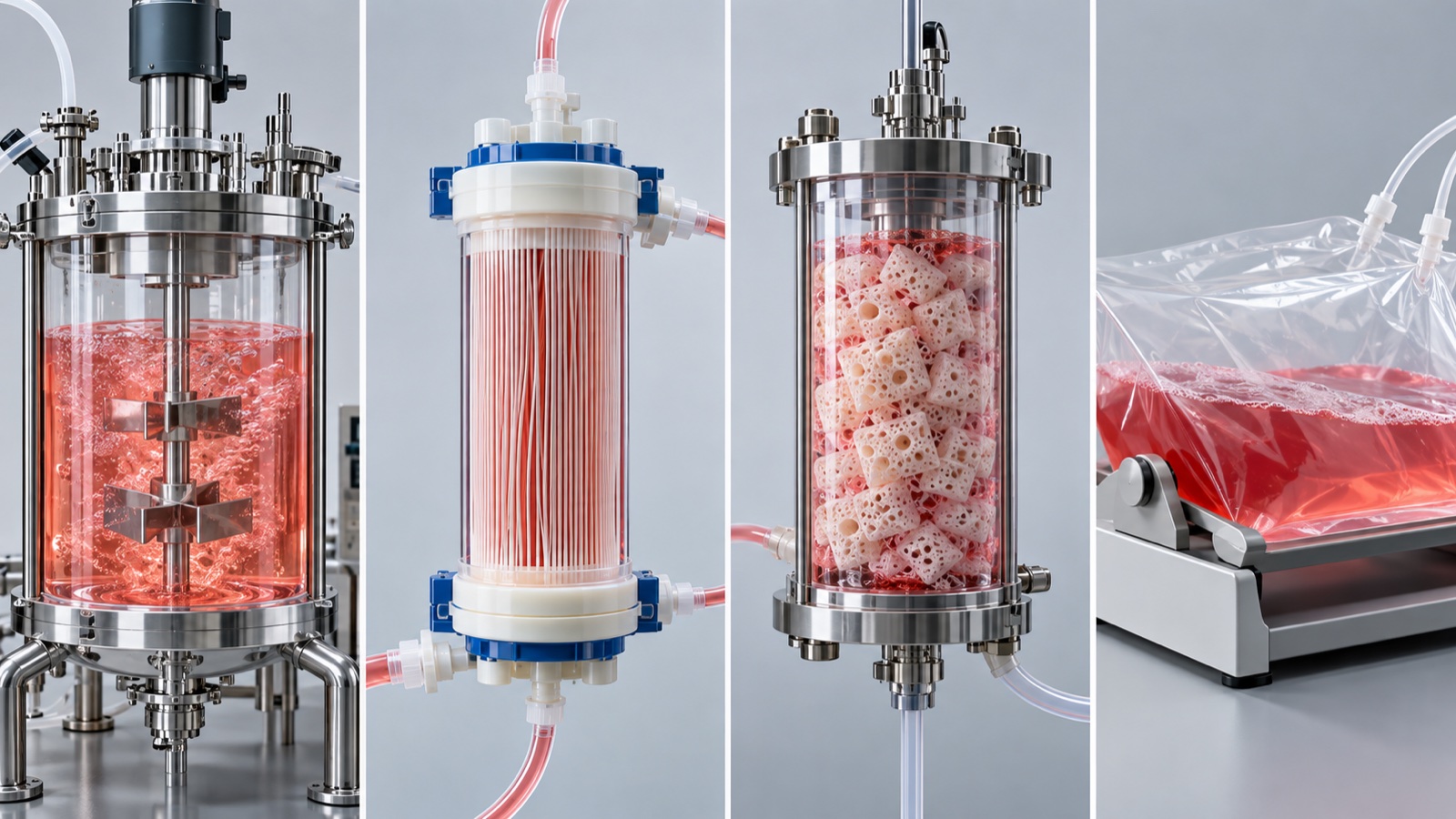

2. 培養槽の種類 ― 撹拌槽・エアリフト・波動型・中空糸・固定床
バイオリアクターの形は、細胞が液中に浮かんで増えるか（浮遊細胞）、表面に貼りついて増えるか（付着細胞）で大きく分かれます。 浮遊細胞なら「液をどう混ぜ、どう酸素を入れるか」、付着細胞なら「貼りつく面積をどう稼ぐか」が設計の中心になります（本記事による解説）。
| 型式 | 混ぜ方・酸素の入れ方 | 一次情報で確認できた特徴 |
|---|---|---|
| 撹拌槽 | 回転する翼で混ぜ、底のスパージャー（散気管）から気体を吹き込む | 「最もよく使われる反応器の型」［参考資料1］。浮遊培養は1万L程度以上まで日常的にスケールアップ［参考資料3］。Hu らが「1986年」とする、遺伝子組換え動物細胞による最初の商業的な治療用タンパク質（tPA）も、スパージャー通気の撹拌槽で浮遊CHO細胞を使った［参考資料3］ |
| エアリフト | 吹き込んだ気泡の上昇で液を循環させる（翼なし） | 「使われるが、それほど一般的ではない」［参考資料1］。本稿の調査範囲では、現在の商用規模の具体例は確認できなかった |
| 波動型（ロッキング） | 培養バッグを載せた台を揺らし、波で混合。液面から酸素が入る | 「損傷を与える流体せん断や気泡なしに」良好な酸素移動、培養量100 Lまで実証、使い捨てで洗浄・滅菌が不要（1999年）［参考資料4］ |
| 中空糸 | 細い中空糸の束に培地を流し、表面に細胞を付着させる | 1製品でおよそ11,000本の中空糸、タンパク質でコーティング後に最大21,000 cm²の増殖面［参考資料11］ |
| 固定床 | 担体を詰めた床に培地を循環させる | PET（ポリエチレンテレフタレート）100%の不織布担体を床に固定。小型機 0.5〜4 m²、生産機 66〜500 m²［参考資料10］ |
「一次情報で確認できた特徴」はすべて事実。中空糸・固定床の数値は特定の製品についての論文・学会発表の記載であり、型式全体の代表値ではありません。

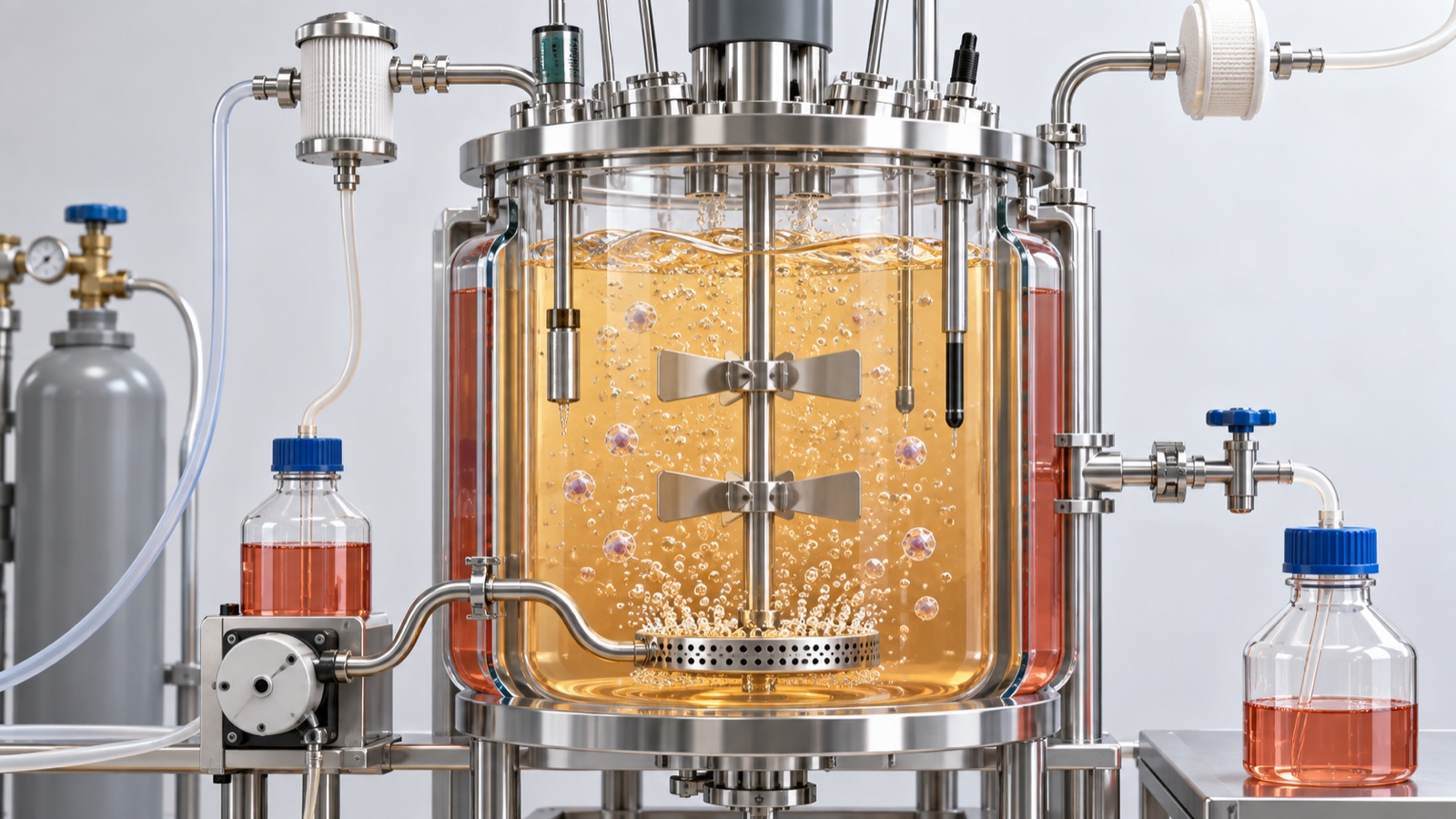

3. 撹拌槽の中身 ― 翼・スパージャー・センサー・ジャケット
最も普及している撹拌槽を、部品ごとに見ます。 使い捨ての撹拌槽（50〜2,000 L）について装置メーカーの研究者が発表した論文では、次のような構成が示されています事実。
- 円筒形の培養室、剛性のある軸に取り付けた2段の翼、液中に沈めたスパージャー
- 高さと直径の比（H/D）2：1、翼径と槽径の比0.38を、全スケールで一定に保つ
- スパージャーは、穴径0.8 mmのリング部と穴径0.15 mmのマイクロ部を組み合わせたもの
翼の回し方の強さは、単位体積あたりの動力（P/V、W/m³）と翼の先端速度（m/s）で表します。 上記の論文は、現代的なCHO細胞の工程（最高細胞密度 2,700万〜2,800万個/mL）を想定して、設計範囲を次のように定めています事実。
| 設計上の指標 | 意味 | Dreher ら（2013）の設計範囲 |
|---|---|---|
| 翼の先端速度 | せん断の目安 | 2.0 m/s 未満 |
| kLa（酸素移動容量係数） | 気体から液へ酸素が移る速さ | 7 h⁻¹ 超（純酸素の供給を前提） |
| 混合時間 | 液が均一になるまでの時間 | 60 秒 未満 |
| P/V（単位体積あたり動力） | 混合・浮遊・気泡分散に使うエネルギー | 10〜250 W/m³（研究室〜生産規模） |
すべて事実（Dreher ら［参考資料5］）。同論文では、全スケールで混合時間は30秒未満を達成したとしています。別の論文は、小型装置では先端速度を1 m/s 未満、P/V を10〜80 W/m³とするのが一般的で、大型の使い捨て槽では物理的な制約から最大 P/V が20〜30 W/m³程度だと述べています［参考資料7］。
4. 制御する量 ― 温度・pH・溶存酸素、そして連動する浸透圧
バイオリアクターが保つ量は、おもに温度・pH・溶存酸素（DO）です。 抗体製造の工程を総説した Li ら（2010）と、2026年に公開された原著論文（Lemire ら）の記述を並べます。
| 制御する量 | 一次情報の記述 | どう動かすか |
|---|---|---|
| 温度 | 流加培養の途中で下げることが多い。接種48時間後に37℃から30〜35℃へ下げると、細胞がG1期にとどまりやすくなり細胞死の開始が遅れる［参考資料6］ | ジャケットの温水 |
| pH | 最適値から0.1ずれるだけで、増殖や代謝（糖の消費・乳酸の生成）に大きく影響しうる［参考資料6］。ある実験では pH 7.0±0.2 を、CO2の吹き込みと、水酸化ナトリウム・重炭酸塩の添加で保った［参考資料7］ | 下げる＝CO2、上げる＝塩基 |
| 溶存酸素 | 通常は空気飽和の20〜50%に設定。低すぎると乳酸が過剰に作られ、高すぎると細胞毒性がありうる［参考資料6］。ある実験では設定値60%で、空気を一定量まで吹き込み、その上限を超えたら純酸素を足す方式（カスケード通気）をとった［参考資料7］ | 空気・純酸素の吹き込み量、撹拌速度 |
すべて事実（Li ら［参考資料6］、Lemire ら［参考資料7］）。
やっかいなのは、これらが独立ではないことです。 Li らは、乳酸がたまって培地の緩衝能を超えると pH が下がり、塩基の添加が浸透圧の上昇を招くと述べています。 多くの培地は浸透圧を270〜330 mOsm/kgに設計しています事実。 Nienow も、流加培養の高い細胞密度が純酸素や酸素富化空気の使用を招き、その結果CO2の発生速度が pH 制御・pCO2・浸透圧に影響すると要約しています事実。
5. 溶存酸素と kLa ― 本稿の計算：何倍の酸素移動が要るか
酸素は水に溶けにくい気体です。 iPS細胞の培養を扱った2025年の論文は、37℃で空気と平衡した培地の酸素濃度を0.21 mmol/L、純酸素と平衡した場合を約1 mmol/L（空気飽和の約476%）として計算しています事実。 培養液に溶けている酸素は、高密度の細胞にとってほんの数分ぶんしかありません（下の本稿の計算を参照）。 だから、気体から液へ酸素を移す速さが装置の性能そのものになります。
酸素の消費速度（OUR）＝ 酸素の移動速度（OTR）
細胞1個あたりの酸素消費速度 × 細胞密度 ＝ kLa ×（C* − C）事実
C* は気体と平衡したときの溶存酸素濃度、C は実際の溶存酸素濃度です。
kLa（酸素移動容量係数）は、液側の物質移動係数 kL と、単位体積あたりの気液界面積 a の積です。
気泡を小さく・多くすれば a が増え、kLa が上がります（本記事による解説）。
CHO細胞の酸素消費速度は、灌流培養の12の定常状態を解析した論文で、標準条件（DO 50%、pH 6.8、36.5℃）において5.14〜5.77 pmol/細胞/日と報告されています。 呼吸商（CO2の生成速度÷酸素の消費速度）は0.98〜1.14で、ほぼ1でした事実。 これらを使って、必要な kLa を見積もります。
- 前提：細胞1個あたりの酸素消費速度を 5.5 pmol/細胞/日（上記報告値の範囲内）とする
- 前提：C*（空気）＝0.21 mmol/L、C*（純酸素）＝1.0 mmol/L、溶存酸素の設定値を空気飽和の50%（C＝0.105 mmol/L）とする
計算（細胞密度 2,000万個/mL の場合）
- 2,000万個/mL ＝ 2×10¹⁰ 個/L。酸素消費速度 ＝ 5.5×10⁻⁹ mmol × 2×10¹⁰ ÷ 24 h ＝ 4.58 mmol/L/h
- 空気だけの場合：4.58 ÷（0.21 − 0.105）＝ 約44 h⁻¹
- 純酸素の場合：4.58 ÷（1.0 − 0.105）＝ 約5.1 h⁻¹
- 参考：溶けている酸素（0.105 mmol/L）だけなら、0.105 ÷ 4.58 ＝ 0.023 h ＝ 約1.4分で使い切る量
同じ計算を2,800万個/mL・純酸素で行うと約7.2 h⁻¹になり、 Dreher らが最高密度2,700万〜2,800万個/mLの工程を想定して置いた設計目標「kLa 7 h⁻¹ 超（純酸素）」事実とほぼ一致します本稿の計算。
前提と限界：酸素消費速度は細胞株・増殖段階・温度で変わり、同じ論文でも30.5℃では3.97 pmol/細胞/日でした事実。 C* は培地組成・圧力（液深）・温度で変わります。この計算は桁を知るためのもので、装置の設計値ではありません。
では、液面からの酸素供給（表面通気）だけで足りるでしょうか。 縦型の車輪で混ぜる装置で iPS細胞の凝集塊を育てた Kim ら（2025）は、3 L 規模・30 rpm・純酸素の表面供給で kLa＝0.438 h⁻¹ を測定し、 酸素が律速になる前の最大細胞密度を465万個/mLと計算しています事実。 Dreher らの設計目標 7 h⁻¹ と比べると約16分の1です本稿の計算（7 ÷ 0.438 ≒ 16）。 高密度の培養で気泡を吹き込む（スパージする）理由は、ここにあります（本記事による解説）。
Nienow は、流加培養の高い細胞密度に対応するため酸素や酸素富化空気が使われるようになり、それがCO2の発生速度を通じて pH 制御・pCO2・浸透圧に影響しているとし、 「より強い通気と撹拌で必要な酸素移動を達成できれば、この問題の大部分は消えるだろう」と述べています事実。 呼吸商がほぼ1（酸素1分子につきCO2ほぼ1分子）だという報告事実を合わせると、 酸素を効率よく入れるほど、同じ量のCO2を抜く仕組みが別に必要になるということです（本記事による解説）。 Hu らは、微細な気泡で純酸素を入れ、大きな気泡の空気でCO2を抜く「分離」を一つの可能な解決策として挙げています未確定／将来。

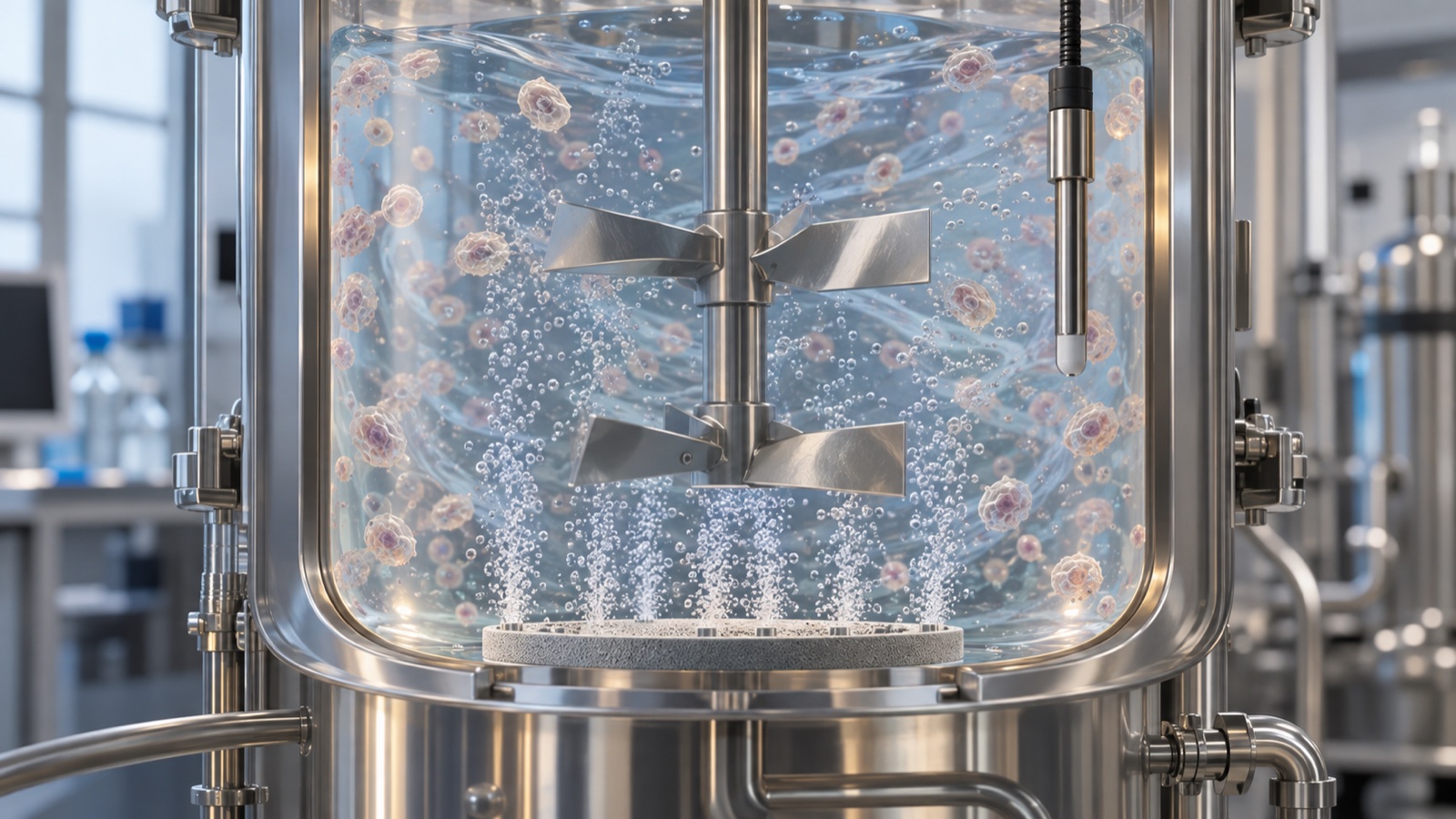

6. せん断と気泡 ― 細胞を壊すのは翼より泡
「動物細胞は撹拌に弱い」という懸念の中身を、Hu ら（2011）の総説が整理しています。 物差しはエネルギー散逸速度（EDR、W/m³）——単位体積の流体の中で、乱れによって熱に変わるエネルギーの速さです事実。 P/V はその槽全体の平均にあたり、翼の近くでは局所の値が何桁も高くなります事実。
- 泡が割れる瞬間：直径1〜2 mm の気泡が液面で破裂するときの最大 EDR は10⁷〜10⁹ W/m³に達し、通常の撹拌が生む値より桁違いに高い事実
- どこで死ぬか：通気による細胞損傷の大部分は、液面で気泡が離脱する領域で起きると一般に受け入れられている事実
- 1個の泡で何個：ある昆虫細胞の実験（約100万個/mL、保護剤なし）では、直径3.5 mm の気泡1個の破裂で平均1,050個の細胞が死んだ事実
- 泡が生まれる場所：NS0細胞では、スパージャー出口の気体の速度が30 m/sを超えると損傷が一次反応的に進んだ事実
- 死なない影響：抗体の糖鎖パターンの変化が、6×10⁴ W/m³ 以上の繰り返し曝露で報告された。ただしこの値は大規模な商用槽の典型的な運転条件よりかなり高い事実
Hu らは、遺伝子組換え動物細胞による最初の商業的な治療用タンパク質（tPA、同総説では1986年）が、スパージャー通気の撹拌槽で浮遊CHO細胞を育てて作られていたことを挙げ、 「せん断感受性」への懸念は産業の実際と食い違っていると指摘しています事実。 一方で、医学研究由来の細胞（ヒト白血病細胞株 HL-60 や前立腺由来の細胞株など）には、産業用の細胞株より明らかに力に敏感なものがあることも報告されています事実。
7. 素材技術者の視点①：気泡の大きさは「穴」と「界面活性剤」で決まる
ここまでの話をつなげると、ひとつの矛盾が見えます。
- Dreher らは、穴径 0.15 mm のマイクロスパージャーを使うと穴径 0.8 mm よりkLa を大きく高められるとしています事実
- 一方 Hu らは、泡の破裂時の最大 EDR は気泡が小さいほど大きくなるとしています事実
つまり、小さな泡は酸素をよく溶かすが、割れるときは激しい。 気泡を小さくすると単位体積あたりの界面積 a が増えるので kLa が上がり、同時に液面で割れる泡1個あたりの損傷の激しさも上がる—— 設計者は同じ「気液界面」の表と裏を同時に扱っています（本記事による解説）。
この界面を制御する手段は2つあり、どちらも材料の話です。
- スパージャーの穴：開けた穴か微細な孔か。その径が初期の気泡径を決める
- 培地に溶かす高分子：Hu らは、泡による損傷を和らげる添加剤として Pluronic F-68、ポリビニルアルコール（PVA）、ポリエチレングリコール（PEG）、デキストラン、メチルセルロースが試されてきたとし事実、 泡の破裂の駆動力は圧力差なので表面張力を下げると EDR 全体が下がると説明しています事実。Lemire らの実験では、培地に Kolliphor P188 を加えて界面活性剤の合計を 0.2%（w/v）にしていました事実
ただし Hu らは、細胞濃度 1,000万個/mL・PF-68 を 1 g/L 加えた条件でも、泡1個あたり約1,000個の細胞が泡の層に捕らわれていたという報告を紹介し、 高い細胞濃度や長期の培養では保護効果が限られうると述べています事実。
界面活性剤は「入れれば済む添加剤」ではなく、高い細胞密度では効きが頭打ちになる部品です。 泡の生成（スパージャーの材料・加工）と泡の破裂（液の界面物性）を分けて設計する発想は、 消泡・発泡や分散の技術を持つ素材メーカーの知見がそのまま効く領域だと読めます（本記事による解説）。
8. 素材技術者の視点②：付着培養の装置は「材料の表面」そのもの
浮遊培養の装置は L（体積）で大きさを語りますが、付着細胞の装置は m²（面積）で語られます。
- 固定床：iCELLis は 100%純粋なPET不織布繊維の担体を床に閉じ込め、小型機は 0.5〜4 m²、生産機は 66〜500 m² としています事実。生産機の上限は小型機の上限の125倍です本稿の計算（500 ÷ 4）
- 中空糸：Quantum システムはおよそ11,000本の中空糸で、クリオプレシピテートなどのタンパク質でコーティングした後に最大 21,000 cm² の増殖面になると記されています事実。同じ論文で比較対象に使われた平面培養器（1,272 cm²）の約16.5個分です本稿の計算（21,000 ÷ 1,272）
ここで材料技術者が注目すべきは、「面積」の中身が繊維や膜の表面だということです。 繊維径・空隙率・表面処理・タンパク質の吸着のしかたが、細胞の付着と増殖を決めます。 中空糸の例で「コーティングした後に」と書かれているとおり、樹脂の素の表面のままでは細胞が付かず、生体由来の層を一枚挟んでいることになります（本記事による解説）。
また固定床では、担体の詰め方が培地の流れ（圧力損失・偏流）と酸素の届き方を同時に決めます。 充填層・フィルター・不織布の設計は、化学工学と繊維材料の古典的な問題そのものです（本記事による解説）。
9. 確認できなかったこと・残る課題
(1) エアリフト型の現在の商用規模
総説は「使われるが一般的ではない」としていますが事実、 現在どの程度の規模で商用生産に使われているかは、本稿の調査範囲の一次情報では確認できなかったため記載していません。
(2) CO2の分離（微細気泡の純酸素＋大きな気泡の空気）
Hu らが「一つの可能な解決策」として挙げたもので未確定／将来、 本稿では大規模での実績を示す一次情報を確認していません。
(3) せん断の「しきい値」は細胞によって違う
CHO細胞などの産業用細胞株については、商用規模で致死的な損傷は防げることが示されてきた一方、医学研究由来の細胞にはより敏感なものがあります事実。 再生医療・細胞治療に使う細胞（iPS細胞など）の撹拌培養に一般化できる単一のしきい値は、本稿の調査範囲では確認できませんでした。
(4) 本記事の数値は「桁の目安」
必要 kLa（図4）や EDR の倍率（図5）は本記事の計算で本稿の計算、 特定の装置・細胞株・工程の設計値ではありません。
- 主流は撹拌槽で、浮遊培養は1万L程度以上まで大型化しています事実
- 付着細胞用の装置（中空糸・固定床）は面積でスケールします。PET不織布の担体や、タンパク質でコーティングした中空糸が使われています事実
- 温度・pH・溶存酸素は独立ではありません。乳酸・塩基・CO2を介して浸透圧まで連動します事実
- 2,000万個/mL では、空気だけなら kLa 約44 h⁻¹、純酸素なら約5 h⁻¹ が必要です本稿の計算
- 細胞を壊すのは翼より泡。泡の破裂は 10⁷〜10⁹ W/m³ に達し、撹拌の平均より桁違いに高い値です事実
- 小さな泡は酸素をよく溶かすが、割れるときは激しい。スパージャーと界面活性剤という材料で両立を探る領域です（本記事による解説）
10. 用語集
- バイオリアクター
- 細胞を培地中で育て、温度・pH・溶存酸素などを制御する容器と制御系。
- 撹拌槽
- 回転する翼で液を混ぜる槽。底のスパージャーから通気する。浮遊培養の主流。
- エアリフト
- 吹き込んだ気泡の上昇で液を循環させる、翼のない反応器。
- 波動型（ロッキング）
- 培養バッグを載せた台を揺らし、波で混合する方式。液面から酸素が入る。
- 中空糸／固定床
- 付着細胞用の装置。細い管の束の表面や、担体を詰めた床で細胞を育てる。
- スパージャー
- 散気管。底から空気・酸素・CO2を泡にして吹き込む部品。
- 溶存酸素（DO）
- 液に溶けている酸素の量。空気と平衡したときを100%として表すことが多い。
- kLa
- 酸素移動容量係数。液側物質移動係数 kL と単位体積あたりの界面積 a の積（h⁻¹）。
- OUR／OTR
- 酸素の消費速度／移動速度。定常ではつり合う。
- P/V
- 単位体積あたりの動力（W/m³）。撹拌の強さの代表的な指標。
- エネルギー散逸速度（EDR）
- 乱れによって単位体積あたりに熱へ変わるエネルギーの速さ。細胞への力の物差し。
- 浸透圧（mOsm/kg）
- 溶けている粒子の濃さ。塩基の添加やCO2の蓄積で上がる。
- 呼吸商
- CO2の生成速度÷酸素の消費速度。CHO細胞ではほぼ1と報告されている。
- Pluronic F-68
- 培地に加える非イオン性の高分子界面活性剤。泡による細胞損傷を和らげる目的で使われる。
11. 参考資料（一次情報）
- Varley J, Birch J「Reactor design for large scale suspension animal cell culture」Cytotechnology 29:177–205（1999） — pmc.ncbi.nlm.nih.gov
- Nienow AW「Reactor engineering in large scale animal cell culture」Cytotechnology 50:9–33（2006） — pmc.ncbi.nlm.nih.gov
- Hu W, Berdugo C, Chalmers JJ「The potential of hydrodynamic damage to animal cells of industrial relevance: current understanding」Cytotechnology 63:445–460（2011） — pmc.ncbi.nlm.nih.gov
- Singh V「Disposable bioreactor for cell culture using wave-induced agitation」Cytotechnology 30:149–158（1999） — pmc.ncbi.nlm.nih.gov
- Dreher T ほか（Sartorius Stedim Biotech）「Design space definition for a stirred single-use bioreactor family from 50 to 2000 L scale」BMC Proceedings 7(Suppl 6):P55（2013） — pmc.ncbi.nlm.nih.gov
- Li F ほか（Genentech）「Cell culture processes for monoclonal antibody production」mAbs 2(5):466–479（2010） — pmc.ncbi.nlm.nih.gov
- Lemire L ほか（Polytechnique Montréal／カナダ国立研究機構）「Scale-up of a monoclonal antibody CHO fed-batch production in stirred tank bioreactors: Effect of hydrodynamic conditions and feeding regimen」Biotechnology Progress（2026年1-2月号、doi:10.1002/btpr.70073） — pmc.ncbi.nlm.nih.gov
- Goudar CT, Piret JM, Konstantinov KB「Estimating cell specific oxygen uptake and carbon dioxide production rates for mammalian cells in perfusion culture」Biotechnology Progress 27(5):1347–1357（2011）（PubMed 要旨） — pubmed.ncbi.nlm.nih.gov
- Kim J ほか（PBS Biotech）「Measurement of Oxygen Transfer Rate and Specific Oxygen Uptake Rate of h-iPSC Aggregates in Vertical Wheel Bioreactors to Predict Maximum Cell Density Before Oxygen Limitation」Bioengineering 12(4):332（2025） — pmc.ncbi.nlm.nih.gov
- Lennaertz A ほか（ATMI LifeSciences）「Viral vector production in the integrity iCELLis single-use fixed-bed bioreactor, from bench-scale to industrial scale」BMC Proceedings 7(Suppl 6):P59（2013） — pmc.ncbi.nlm.nih.gov
- Jakl V ほか「A novel approach for large-scale manufacturing of small extracellular vesicles from bone marrow-derived mesenchymal stromal cells using a hollow fiber bioreactor」Frontiers in Bioengineering and Biotechnology 11:1107055（2023） — frontiersin.org
12. 主張と出典の対応表（監査）
| 本文の主張 | 根拠 | 区分 |
|---|---|---|
| 「最もよく使われる反応器の型は撹拌槽であり、エアリフト型も使われるが一般的ではない」こと。1万L以上の大規模動物細胞培養に特化した指針は公表されていないこと | Varley & Birch 1999 総説（要旨） 出典1 https://pmc.ncbi.nlm.nih.gov/articles/PMC3463394/ | 事実 |
| 撹拌と気泡の破裂による「せん断感受性」はもはや大きな問題とは見なされていないが、その認識が商業規模の発展に影響していること。流加培養の高密度が酸素・酸素富化空気の使用を招き、CO2の発生速度が pH 制御・pCO2・浸透圧に影響すること。より強い通気と撹拌で酸素移動を達成できれば問題の大部分は消えるとしていること | Nienow 2006 総説（要旨） 出典2 https://pmc.ncbi.nlm.nih.gov/articles/PMC3476006/ | 事実 |
| 浮遊培養が1万L程度以上まで日常的にスケールアップされていること。動物細胞が微生物より大きく細胞壁を持たないこと。EDR の定義、P/V が槽全体の平均であり翼近傍の局所値が何桁も高いこと。直径1〜2 mm の気泡破裂で最大 EDR が10⁷〜10⁹ W/m³ に達し、気泡が小さいほど大きいこと。損傷の大部分が液面の気泡離脱域で起きること。3.5 mm の気泡1個で平均1,050個の昆虫細胞が死んだこと。NS0細胞でスパージャー出口速度30 m/s超で損傷が進んだこと。6×10⁴ W/m³ 以上で糖鎖パターン変化が報告され、それが典型的な商用運転条件よりかなり高いこと。3×10⁷ W/m³ が大型遠心機の性能低下を再現した値であること。遺伝子組換え動物細胞による最初の商業的な治療用タンパク質（tPA、1986年）が撹拌槽・スパージャー通気で浮遊CHO細胞を用いて作られたこと。PF-68・PVA・PEG・デキストラン・メチルセルロースが試されたこと、表面張力を下げると EDR が下がること、1,000万個/mL・PF-68 1 g/L でも泡1個あたり約1,000個が泡の層に捕らわれたこと、保護効果が高濃度・長期で限られうること。HL-60 などがより敏感であること。微細気泡の純酸素と大きな気泡の空気で CO2 除去を分離する案 | Hu, Berdugo & Chalmers 2011 総説 出典3 https://pmc.ncbi.nlm.nih.gov/articles/PMC3176934/ | 事実 |
| 波動型が揺動で波を起こして混合し、損傷を与えるせん断や気泡なしに良好な酸素移動を得ること。培養量100 Lまで実証、使い捨てで洗浄・滅菌が不要なこと。293細胞をマイクロキャリアで培養した例を含むこと | Singh 1999（要旨） 出典4 https://pmc.ncbi.nlm.nih.gov/articles/PMC3449934/ | 事実 |
| 50〜2,000 Lの使い捨て撹拌槽の構成（円筒形、剛性軸の2段翼、液中スパージャー、H/D 2：1、翼径／槽径0.38、穴径0.8 mmと0.15 mmの組み合わせスパージャー）。最高2,700万〜2,800万個/mLの CHO 工程を想定した設計範囲（先端速度2.0 m/s未満、kLa 7 h⁻¹ 超（純酸素）、混合時間60秒未満、P/V 10〜250 W/m³）。全スケールで混合時間30秒未満を達成したこと。マイクロ部の穴で kLa を大きく高められること | Dreher ら 2013 学会発表論文 出典5 https://pmc.ncbi.nlm.nih.gov/articles/PMC3980816/ | 事実 |
| ステンレス槽が大規模製造（1,000〜25,000 L超）を占めてきたこと。温度を接種48時間後に37℃から30〜35℃へ下げることが多いこと。pH が0.1ずれるだけで増殖・代謝に影響しうること。溶存酸素を空気飽和の20〜50%に設定するのが通常であること。乳酸の蓄積→pH低下→塩基添加→浸透圧上昇の連動。培地の浸透圧が270〜330 mOsm/kg に設計されていること | Li ら 2010 総説 出典6 https://pmc.ncbi.nlm.nih.gov/articles/PMC2958569/ | 事実 |
| CHO細胞が抗体などの治療用タンパク質生産の確立された主力であること。pH 7.0±0.2 を CO2 の吹き込みと水酸化ナトリウム・重炭酸塩で保ったこと。溶存酸素の設定値60%とカスケード通気。Kolliphor P188 を加え界面活性剤の合計を0.2%（w/v）としたこと。小型装置では先端速度1 m/s未満・P/V 10〜80 W/m³ が一般的で、大型使い捨て槽の最大 P/V は20〜30 W/m³ 程度であること | Lemire ら 2026 原著 出典7 https://pmc.ncbi.nlm.nih.gov/articles/PMC12908111/ | 事実 |
| CHO細胞の酸素消費速度が標準条件（DO 50%、pH 6.8、36.5℃）で5.14〜5.77 pmol/細胞/日、呼吸商が0.98〜1.14であること。30.5℃では3.97 pmol/細胞/日であったこと | Goudar ら 2011（PubMed 要旨） 出典8 https://pubmed.ncbi.nlm.nih.gov/21626724/ | 事実 |
| OUR＝OTR、細胞あたり酸素消費×細胞密度＝kLa×（C*−C）の式。37℃・空気飽和で0.21 mmol/L、純酸素で約1 mmol/L（約476%）を用いたこと。3 L 規模・30 rpm で kLa 0.438 h⁻¹、酸素律速前の最大密度465万個/mL と計算したこと | Kim ら 2025 原著 出典9 https://pmc.ncbi.nlm.nih.gov/articles/PMC12024368/ | 事実 |
| iCELLis が100%純粋な PET 不織布繊維の担体を固定床に用いること。小型機0.5〜4 m²、生産機66〜500 m² | Lennaertz ら 2013 学会発表論文 出典10 https://pmc.ncbi.nlm.nih.gov/articles/PMC3980326/ | 事実 |
| Quantum システムがおよそ11,000本の中空糸からなり、タンパク質でコーティング後に最大21,000 cm² の増殖面になること。比較対象の平面培養器が1,272 cm² であること | Jakl ら 2023 原著 出典11 https://www.frontiersin.org/journals/bioengineering-and-biotechnology/articles/10.3389/fbioe.2023.1107055/full | 事実 |
| 必要 kLa（1,000万・2,000万・3,000万個/mL で空気のみ21.8・43.6・65.5 h⁻¹、純酸素2.6・5.1・7.7 h⁻¹、2,800万個/mL・純酸素で約7.2 h⁻¹）。純酸素で約8.5分の1。表面通気の kLa が設計目標の約16分の1。EDR の倍率（約240倍・約4万倍）。固定床の面積比125倍。中空糸の面積が平面培養器の約16.5個分。溶存酸素が約1.4分で使い切られる量であること | 本稿の計算。酸素消費5.5 pmol/細胞/日、C*（空気0.21・純酸素1.0 mmol/L）、DO 設定50%は本稿が置いた前提。異なる研究の値を並べた比較であり、特定装置の設計値ではない | 本稿の計算 |
| CO2除去を微細気泡の純酸素と大きな気泡の空気で分離する案の実用性。Nienow の「より強い通気と撹拌で問題の大部分が消える」という見通し | いずれも論文中の提案・見通しであり、大規模での実績を示す一次情報は本稿の調査範囲で確認していないhttps://pmc.ncbi.nlm.nih.gov/articles/PMC3176934/ | 未確定／将来 |
| エアリフト型の現在の商用規模、再生医療用細胞に一般化できるせん断のしきい値 | 本稿の調査範囲の一次情報では確認できなかったため記載していない（解説） | 解説 |
| 本当の制約が酸素・CO2・混合だという読み方。浮遊／付着での型式の整理。酸素を効率よく入れるほど CO2 を抜く仕組みが別に要るという整理。小さな泡の表と裏という整理。界面活性剤が高密度で頭打ちになる部品だという読み取り。付着培養装置が面積でスケールし、材料表面そのものだという整理。下部駆動の装置があること、kLa＝kL×a の説明、Pluronic F-68 が非イオン性の高分子界面活性剤であることの一般的説明 | 公表内容にもとづく本記事の整理・解説。各論文の著者が表明した見解ではない | 解説 |
| 図1・図2・図3・図4・図5が実際の装置・測定結果ではなく説明のための作図であること。ヒーロー画像と図6がAI生成イメージであること | 本記事による注記（解説） | 解説 |
最終更新：2026年9月23日／出典は一次情報（PubMed Central 等に掲載された査読論文・学会発表論文、PubMed の要旨）に限定しています。 装置メーカーの研究者による論文（参考資料5・9・10）は、その企業の装置についての記述として扱っています。 エアリフト型の現在の商用規模、CO2除去の分離方式の大規模実績、再生医療用細胞のせん断しきい値は、公開された一次情報で確認できなかったため記載していません。 図はすべて説明用の概念図です。図1〜図5はベクター作図、ヒーロー画像と図6はAI生成イメージであり、いずれも実在の装置・製品・培養の実写を示すものではありません。
