3D-IC検証の複雑性を克服：マルチフィジックス解析が熱・機械的応力・信頼性課題解決の鍵

Semiconductor Engineering アメリカ

概要

半導体業界が2Dから2.5Dおよび3D-ICへと移行するにつれ、検証の複雑性が増大しています。この記事では、熱管理、機械的応力相互作用、および信頼性検証の要件といった新たな課題に対処するために、マルチフィジックス解析の必要性が強調されています。特に、ダイアタッチ材料、アンダーフィル特性、およびパッケージ基板が、アセンブリレベルの応力分布とデバイス特性にどのように影響するかが詳細に議論され、先端パッケージングの信頼性設計における重要な指針を提供しています。

詳細

主要成果

半導体業界が従来の2D集積回路から、より高度な2.5Dおよび3D-IC構成へと移行するにつれて、それに伴う検証の複雑性が劇的に増大しています。この課題を克服するためには、熱管理、機械的応力相互作用、および広範な信頼性検証要件を包括的に評価できるマルチフィジックス解析が不可欠であることが強調されています。

技術・臨床詳細

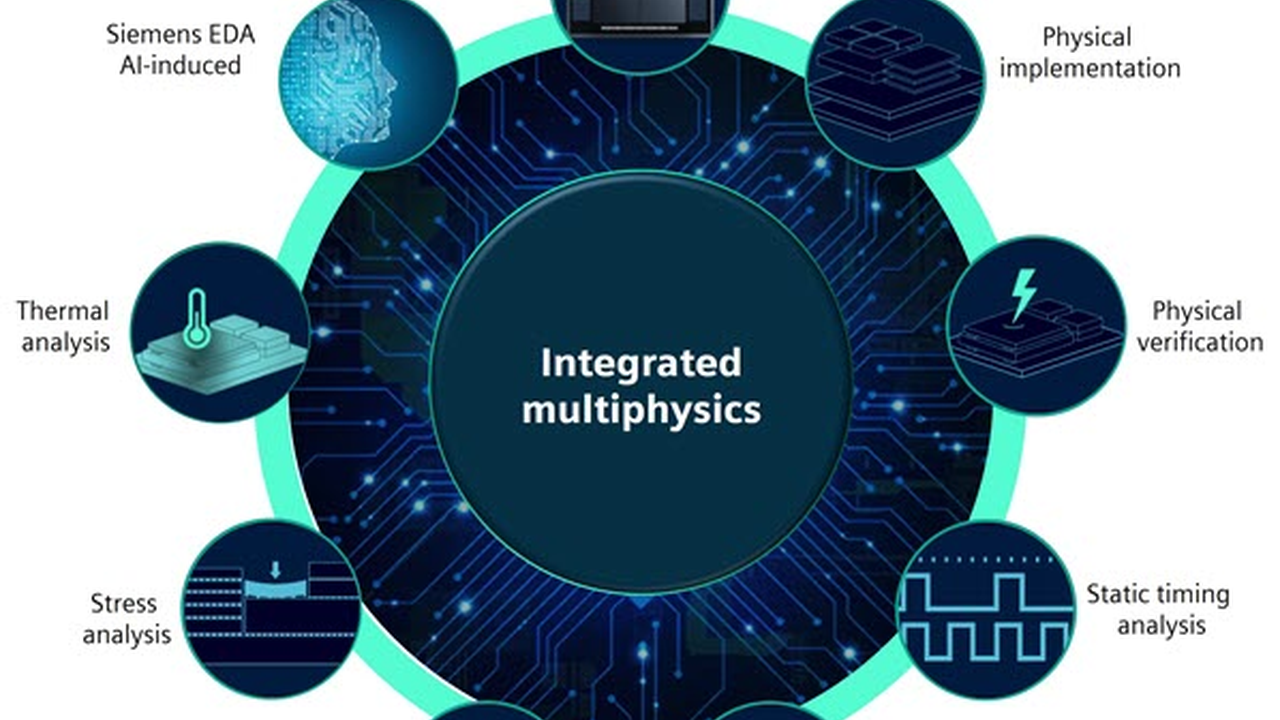

2.5Dおよび3D-ICパッケージは、複数のチップを垂直方向または水平方向に積層・集積することで、性能向上と小型化を実現します。しかし、これにより、個々のチップだけでなく、パッケージ全体が経験する熱負荷、機械的応力、および電磁干渉といった物理現象が相互に複雑に影響し合います。マルチフィジックス解析は、これらの異なる物理領域（熱、構造、電気）の相互作用を同時にシミュレートする強力な手法です。これにより、単一の物理モデルでは見落とされがちな潜在的な信頼性問題を事前に特定できるようになります。

記事では、特に以下の要素がアセンブリレベルの応力分布とデバイス特性に与える影響が詳細に議論されています。

• ダイアタッチ材料：チップをパッケージ基板に固定する材料であり、その弾性率や熱膨張係数が、熱サイクル時の応力分布に大きく影響します。
• アンダーフィル特性：フリップチップやCOWOS（Chip on Wafer on Substrate）などのパッケージで、チップと基板の間の隙間を埋める材料。その熱膨張係数、弾性率、接着性が、応力緩和と接続信頼性に直結します。
• パッケージ基板：チップを搭載し、外部との接続を担う基板。その材料特性と構造は、パッケージ全体の剛性、熱伝導、および応力伝達に影響を与えます。

これらの材料の選択と設計が、デバイスの長期信頼性、特に熱誘起の疲労破壊や剥離を防ぐ上で極めて重要です。

背景・業界文脈

AI、高性能コンピューティング（HPC）、5G通信といった次世代技術の進化は、半導体チップの性能限界を押し上げ続けています。これに対応するため、半導体メーカーは、配線微細化の物理的限界に近づく中で、2.5D/3D-ICのような「More than Moore」のアプローチに注力しています。しかし、この集積度の向上は、設計段階での熱管理、電力供給、信号完全性、および機械的信頼性といった新たな複雑な課題を生み出しています。従来の単一物理領域のシミュレーションツールでは、これらの相互作用を十分に捉えることができず、製品開発の遅延や予期せぬ故障リスクを招く可能性がありました。

今後の展望

マルチフィジックス解析の導入と最適化は、2.5Dおよび3D-ICの設計・検証プロセスにおいて不可欠な標準手法となるでしょう。これにより、設計者はより早い段階で潜在的な問題を特定し、材料選択やパッケージング構造の最適化を効率的に行うことが可能になります。将来的には、AI/機械学習技術をマルチフィジックス解析に統合することで、設計空間の探索が加速され、よりロバストで信頼性の高い先端パッケージングソリューションの開発が促進されると期待されます。これは、データセンター、自動車、消費者向けエレクトロニクスなど、幅広い分野で次世代の高性能デバイスの実現を支える鍵となります。
