熱防御システム
― 再突入の高熱から機体を守る、アブレータ・セラミックタイル・耐熱複合材
宇宙から戻る機体は、秒速7 km を超える速さで大気に飛び込みます。このとき機体の前には高温のガスの層ができ、表面は数千度の環境にさらされます。この記事は、宇宙工学を知らない素材技術者にも読めるように、なぜ熱くなるのか、熱をどう捨てるか（アブレータ・放射・ヒートシンク）、シャトルのシリカ系タイルと強化カーボン・カーボン、Orion や Stardust のアブレータ（Avcoat、PICA）、ステンレス鋼の機体をどう守るか、を図で説明します。失敗の事例（Columbia、Artemis I の炭化層の剥離）は、公式の調査の範囲で、素材の目で読みます。
- 3行でわかる／読む前に知っておくこと／シリーズの中での位置
- なぜ熱くなるのか：圧縮された高温のガス
- 熱をどう捨てるか：4つの考え方
- 放射で捨てられる熱には限りがある
- アブレータ：削れて守る（PICA、Avcoat）
- 繰り返し使うシリカ系タイルと耐熱複合材
- 損傷から学ぶ：Columbia と Artemis I
- ステンレス鋼の機体の熱対策
- 地上で試す：アークジェットと飛行データ
- 評価・標準の読み方／用語集／参考資料／出典対応表
事実＝公表資料に記載のある内容（出典リンクあり）
本稿の計算＝明示した前提をもとに本記事が算出した値
未確定／将来＝企業の目標・計画、策定中の標準など、確定していない事項
このほか、素材分野への読み取りは「解説」として区別しています。推測は太字で示します。たとえ話には、必ず「たとえの限界」を書きます。
温度・熱流束・速さは、機体・ミッション・試験の条件ごとに違います。「3,000 °F」は、シャトルの再突入で外面が達する温度と、RCC の最大使用温度という別の意味で出てきます。条件の違う値を並べて優劣はつけません。実証データは、機体名・日付・条件（地上試験か飛行か）を添えます。図3と図5は本稿が計算した説明用の値です。再突入の失敗や事故は、公式の調査報告・当局の発表の範囲で中立に書き、原因を推測で断定しません。この分野は変化が速いため、状態には確認日（2026年10月17日）を付けています。軍事用途の詳細は扱いません。
1. 3行でわかる／読む前に知っておくこと／シリーズの中での位置
- 熱の主役は「圧縮された高温のガス」：低軌道の速さは約17,500 mph（約7.8 km/s）で、1 kg あたりの運動エネルギーは約30 MJ。これはアルミを室温から融点まで温めるのに要するエネルギーの約46倍です本稿の計算［参考資料23・25］。この熱を、機体の前の高温のガスから受けます。
- 熱の捨て方は4つ：削れて持ち去る（アブレータ）、光で捨てる（耐熱タイルなど）、厚い金属にためる（ヒートシンク）、冷媒や染み出すガスで冷やす。実際の機体は、使い捨てのアブレータか、繰り返し使うタイルや耐熱複合材のどちらかが中心です事実［参考資料2］。
- 材料は「物性＋作り方＋つなぎ方」で決まる：シャトルのタイルはほとんど空気（体積の94%）で、ゆるく支える層が要りました。Artemis I の Orion では、アブレータの「ガスの抜けやすさ」が炭化層の剥離の原因と NASA が報告しました事実［参考資料1・11］。
宇宙の知識は要りません。「温度」「熱の伝わり方（対流・放射）」「材料は熱で膨らむ」が分かれば十分です。軌道の速さは、第2章で数字で示します。式は最小限にし、文章で意味を説明して数値で確かめます。
「宇宙産業概論」「宇宙環境と材料への影響」の次に読み、「ロケットの基礎」「再使用ロケット」と合わせると、再突入までの流れがつながります。宇宙の熱を光で捨てる話は「熱制御材料と放射冷却」編、機体の宇宙での熱の管理は「宇宙機の熱制御」編、炭素繊維の複合材は「宇宙用CFRPと複合材料」編、高分子は「宇宙用ポリイミド」編で扱います。
2. なぜ熱くなるのか：圧縮された高温のガス
まず速さを確かめます。SpaceX は、低軌道（地球に近い軌道）にとどまるには横向きに約17,500 mph（約7.8 km/s）の速さが必要だと説明しています事実［参考資料23］。スペースシャトルの軌道船は、再突入で時速17,000マイルを超えていたと NASA は述べ事実［参考資料1］、Apollo の月からの帰還は25,000 mph を超えたとしています事実［参考資料1］。Stardust のカプセルは12.6 km/s でした事実［参考資料5］。
これだけ速いと、機体の前の空気は逃げきれずに圧縮され、衝撃波の内側に高温のガスの層ができます。機体は、この高温のガスから熱を受けます。ECSS ハンドブックは、熱防御系が受ける熱は「ごく短い時間に非常に大きな熱流束がかかる」ことが特徴で、周りの流れは「極超音速で、3次元で、反応性（化学反応を伴う）」だと述べています事実［参考資料2］。
元のSVG・数値・出典を確認する

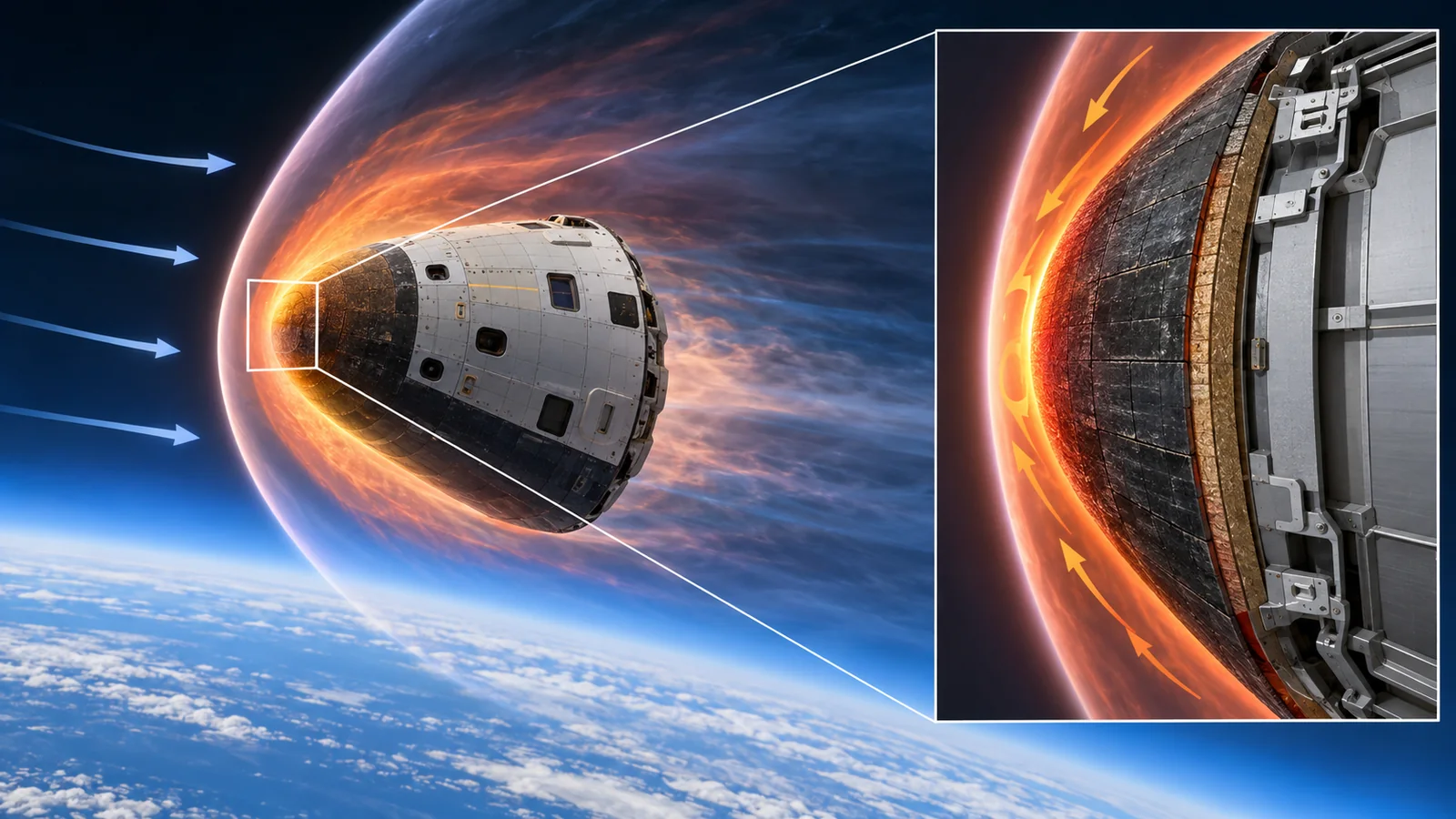

元SVGの説明：概念図（ベクター作図）。再突入で熱くなるしくみの模式図。圧縮によるガスの加熱を中心に描いています。摩擦熱ではないという整理は本記事による解説です。
「摩擦で熱くなる」という説明をよく見かけ、NASA の資料にも同じ書き方があります事実［参考資料1］。しかし、熱の主役は機体の前で圧縮された高温のガスから表面に伝わる熱です（本記事による解説）。たとえるなら、自転車の空気入れの先が熱くなるのは、空気を圧縮したからで、ポンプの内側のこすれが主因ではないのと同じ関係です。たとえの限界：空気入れは、ゆっくりした圧縮です。再突入では、圧縮に加えて、ガスの分解や電離、高速では放射も起きます。
(1) 速さのエネルギーを数字で見る
質量1 kg あたりの運動エネルギーは、½ × 速さの2乗です。速さ約7.82 km/s なら約30.6 MJ（キロワット時にすると約8.5 kWh）です本稿の計算。一方、固体のアルミを298 K から融点の933 K まで温めるのに必要なエネルギーは、NIST-JANAF の熱容量のデータから約0.67 MJ/kg と計算できます本稿の計算［参考資料25］。つまり、軌道の速さの運動エネルギーは、アルミを融点まで温めるエネルギーの約46倍、月からの帰還（約11.2 km/s）なら約94倍、Stardust（12.6 km/s）なら約119倍です本稿の計算。
もっと詳しく：計算の中身
速さの換算は 1 mph ＝ 0.44704 m/s です。17,500 mph ＝ 7.823 km/s、25,000 mph ＝ 11.176 km/s。運動エネルギーは、7.823² ÷ 2 ≒ 30.6、11.176² ÷ 2 ≒ 62.5、12.6² ÷ 2 ＝ 79.4（いずれも MJ/kg）本稿の計算。アルミは、NIST-JANAF の固体の熱容量の式（298〜933 K）を積分して、エンタルピーの増加を約17.97 kJ/mol とし、モル質量 26.98 g/mol で割りました（約0.666 MJ/kg）本稿の計算［参考資料25］。融解の熱は含みません。機体に実際に入る熱は、運動エネルギーの一部で、その割合は本稿では確認していません。
3. 熱をどう捨てるか：4つの考え方
ECSS ハンドブックは、再突入機の熱防御を、アブレーション、放射、ヒートシンク、蒸散冷却の4つに分けています事実［参考資料2］。それぞれの特徴を図にまとめます。
元のSVG・数値・出典を確認する

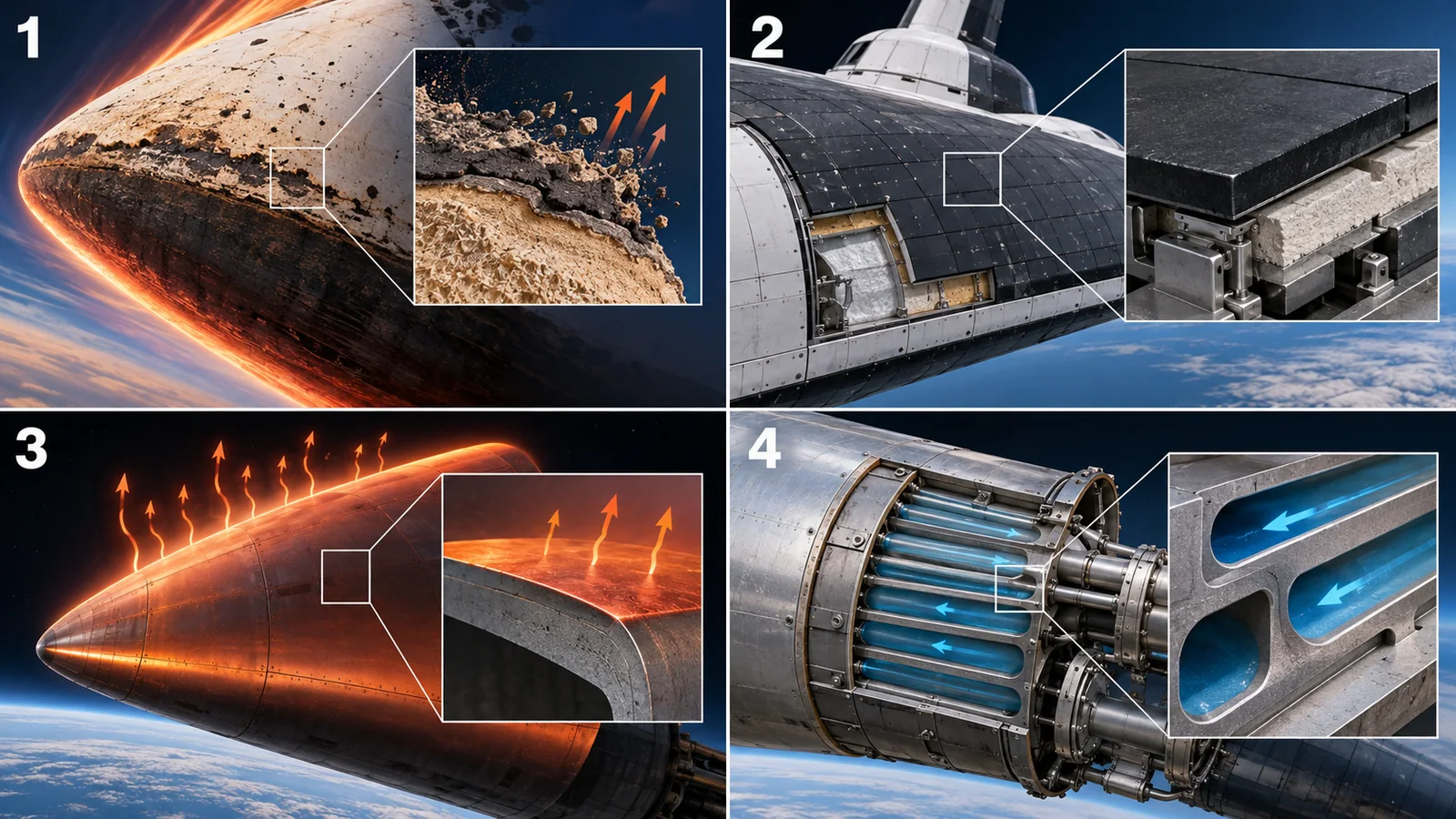

元SVGの説明：概念図（ベクター作図）。熱防御の4つの考え方。分類と記述は ECSS-E-HB-31-01 Part 16A、例は本文の参考資料で確認したものです。
ECSS ハンドブックの記述を、もう少し読みます。アブレーションは、表面の材料が失われる（質量を失う）ことで熱を処理する方式で、相変化が大量のエネルギーを吸収するので熱的な性質はよいが、再使用できません。放射は2層でできていて、外側の層は「放射平衡温度」（受けた熱を光で捨てる温度）に耐え、内側の層で構造との間を断熱します。ヒートシンクは、熱容量の大きい厚い層に熱をため込む最も単純な方式で、初期の有人機（マーキュリーの最初の2機）に使われました。ただし、溶ける温度が限界で、熱が大きく時間が短い再突入には向きにくいとされています事実［参考資料2］。
4. 放射で捨てられる熱には限りがある
放射で熱を捨てる方式（シャトルのタイルなど）は、繰り返し使える利点があります。では、放射だけでどこまで捨てられるでしょうか。表面が放射だけで熱を捨てるとき、受ける熱流束 q と表面温度 T は、q ＝ ε × σ × T⁴ でつり合います（ε は放射率、σ はステファン・ボルツマン定数 5.670×10⁻⁸ W m⁻² K⁻⁴）事実［参考資料26］。これが「放射平衡温度」です。
放射率を0.85と仮定すると、NASA が RCC の最大使用温度とする3,000 °F 超（約1,922 K）で放射によって捨てられる熱流束は、約66 W/cm² です本稿の計算［参考資料1］。一方、Stardust の PICA を試験した条件は、ピークの対流加熱が約1,200 W/cm² でした事実［参考資料6］。1,200 W/cm² を放射だけで捨てるには、表面が約3,970 K になる計算で本稿の計算、これは繰り返し使える耐熱材の温度を大きく超えます。ここが、熱流束が大きい再突入ではアブレータが使われ、熱流束が小さい（軌道からの滑空のような）条件ではタイルが成り立つという分かれ目の目安になります（本記事による解説）。
放射で捨てられる熱は、温度の4乗で増えます。温度が2倍になれば、捨てられる熱は16倍です。反対に言えば、熱流束が10倍になっても、表面温度は約1.8倍にしかなりません（10の0.25乗）。このため、放射で熱を捨てる材料は「どこまで高温に耐えるか」が決め手になり、耐熱温度が少し上がるだけでも、捨てられる熱は大きく増えます。たとえの限界：この式は、熱が他へ逃げない（伝導で内部へ入らない）理想的な場合の関係で、実際のタイルは断熱材の厚さと内部への伝導も設計します。
5. アブレータ：削れて守る（PICA、Avcoat）
アブレータは、わざと削れることで機体を守る材料です。NASA は Orion の耐熱シールドの主材料 Avcoat を「熱で削れていくように設計された材料」と説明しています事実［参考資料13］。材料は、おおまかに次のように分かれます。ECSS ハンドブックは、炭素フェノール（高強度の炭化型アブレータ。Galileo 探査機に使用）、シリカフェノール（Huygens 探査機に選定）、フェノール・ナイロン、グラファイト、シリコーンの高分子、Teflon、そして Apollo のカプセルに使われた AVCOAT 5026 などを挙げ、「ほとんどの熱シールドは炭素系の材料でできている」と述べています事実［参考資料2］。
元のSVG・数値・出典を確認する

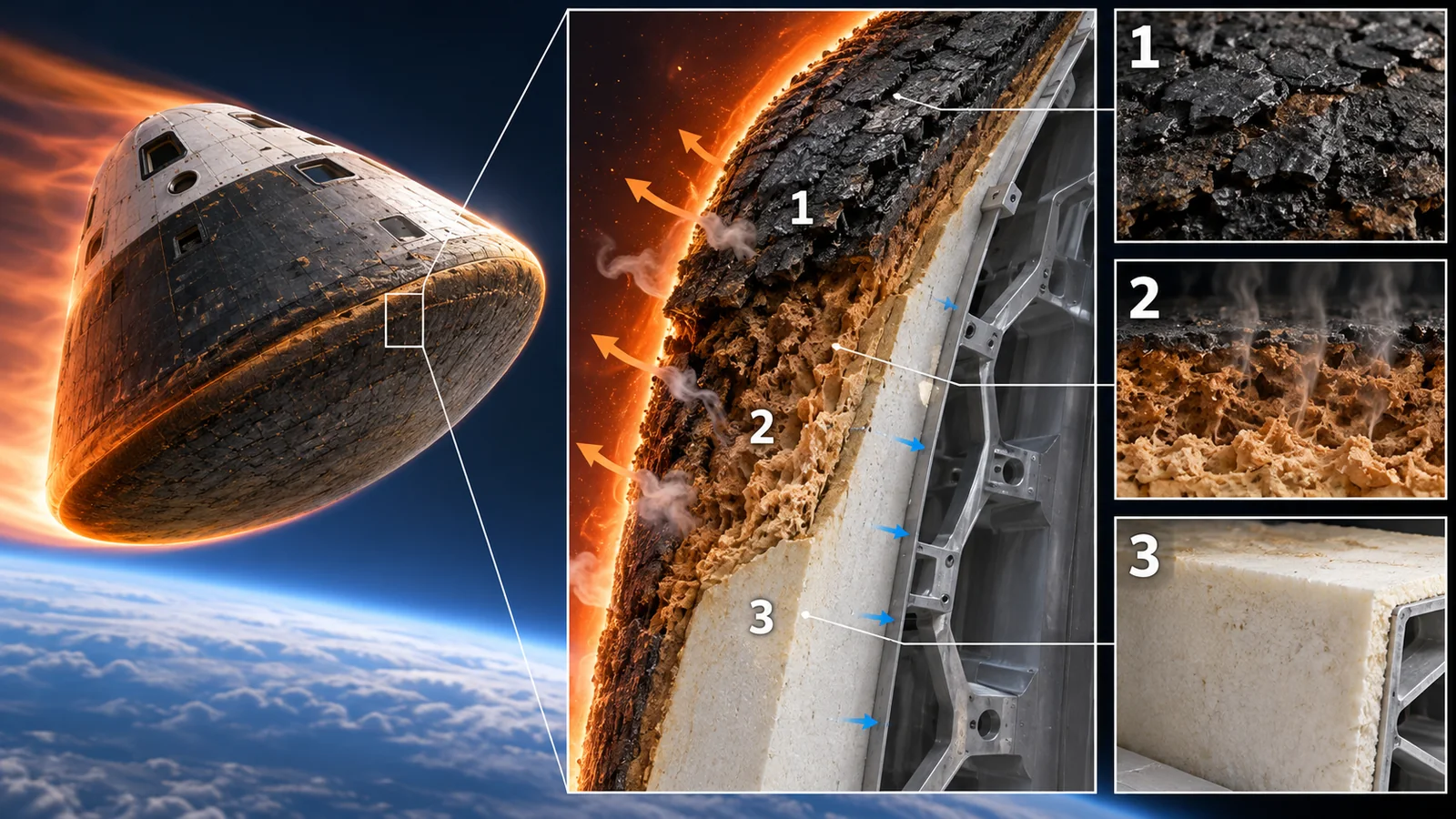

元SVGの説明：概念図（ベクター作図）。アブレータの断面の模式図。熱を捨てる働きは ECSS ハンドブックの記述の整理、剥離の原因は NASA の報告です。層の厚さは例示です。
(1) PICA：軽い炭素の骨格に樹脂をしみ込ませる
PICA（Phenolic Impregnated Carbon Ablator）は、炭素繊維の骨格（FiberForm）に、フェノール樹脂をしみ込ませた材料です。密度は約0.27 g/cm³ と軽く、大きな熱流束でも効率よく削れます事実［参考資料9］。NASA Ames が Lightweight Ceramic Ablators 計画で開発し、Stardust の前面の耐熱シールドとして、一体の部品で使われました。Stardust の再突入は12.6 km/s で、それまでで最も速い再突入になる、と1996年の論文は述べています事実［参考資料5］。
PICA の試験では、Stardust の条件（ピークの対流加熱 1,200 W/cm²、0.5気圧）を模擬したアークジェット試験があり、削れる量と内部温度の計算コードの予測を、物性値の調整で合わせました事実［参考資料6］。別の探索試験では、冷壁熱流束 約1,800 W/cm²、停滞圧 130 kPa の条件でも、全試料が破損しませんでした事実［参考資料7］。一方、PICA は熱の性質はよいものの、構造としては弱い材料です。破壊の試験では、割れは樹脂（フェノール）の相で始まり、進むことが示されました事実［参考資料8］。PICA は Stardust、火星探査機 MSL、Dragon に使われています事実［参考資料8］。
MSL では、耐熱シールドの中の温度を熱電対で測りました。境界層が乱れる転移（流れが乱流になる現象）が、7か所の熱電対のうち5か所で、熱が最大になる前に起きたことが示されています事実［参考資料17］。設計の前提（乱流を想定）と実際の飛行データを突き合わせている例です。
(2) Avcoat：ハニカムに樹脂を充てんする
Avcoat は、Apollo のカプセルで使われた AVCOAT 5026 の流れをくむ材料です事実［参考資料2］。Orion の最初の飛行試験機 EFT-1（2014年）の耐熱シールドは、Apollo と同じ考え方で、ハニカム（蜂の巣状の骨格）の1つ1つの穴に、専用の注入ガンでアブレータを充てんして作った一体の部品でした事実［参考資料10］。EFT-1 は月からの帰還の速度の約80%、加熱率の約50%を経験しました事実［参考資料10］。2022年の Artemis I（EM-1）では、Avcoat をブロック（タイル）の形にして、複合材の外板に接着する設計に変えました。支持構造は、チタンの骨組みに複合材の外板を組み合わせたものです事実［参考資料10］。
同じ組成でも、ハニカムに注入する作り方と、ブロックにして貼る作り方では、割れ方も継ぎ目の扱いも変わります。PICA はタイル状にすると「すき間を埋める材料（ギャップフィラー）」の問題が解決できず、Orion は PICA ではなく Avcoat を主材料に選んだと NASA の資料にあります事実［参考資料9］。後述の Artemis I の件は、ガスの逃げやすさ（透過性）という物性が耐熱材の運命を左右することを示しました。素材からは、組成だけでなく、多孔性・透過性・継ぎ目・接着まで含めて設計し、検査する必要がある、ということです（本記事による解説）。
6. 繰り返し使うシリカ系タイルと耐熱複合材
スペースシャトルは、100回の飛行を設計寿命とする、軽くて再使用できる熱防御が要りました。NASA は、Mercury・Gemini・Apollo のカプセルは、ニッケル合金のハニカムにフェノール系のエポキシ樹脂を詰めた熱シールドで守られたが、アブレータは機体に直接貼られ、重く、再使用できなかった、と説明しています事実［参考資料1］。機体の骨格は主にアルミニウムで、焼きなまし（軟化）を避けるには350 °F を超えさせられません。熱防御の目的は、この限度を守ることです事実［参考資料1］。
元のSVG・数値・出典を確認する

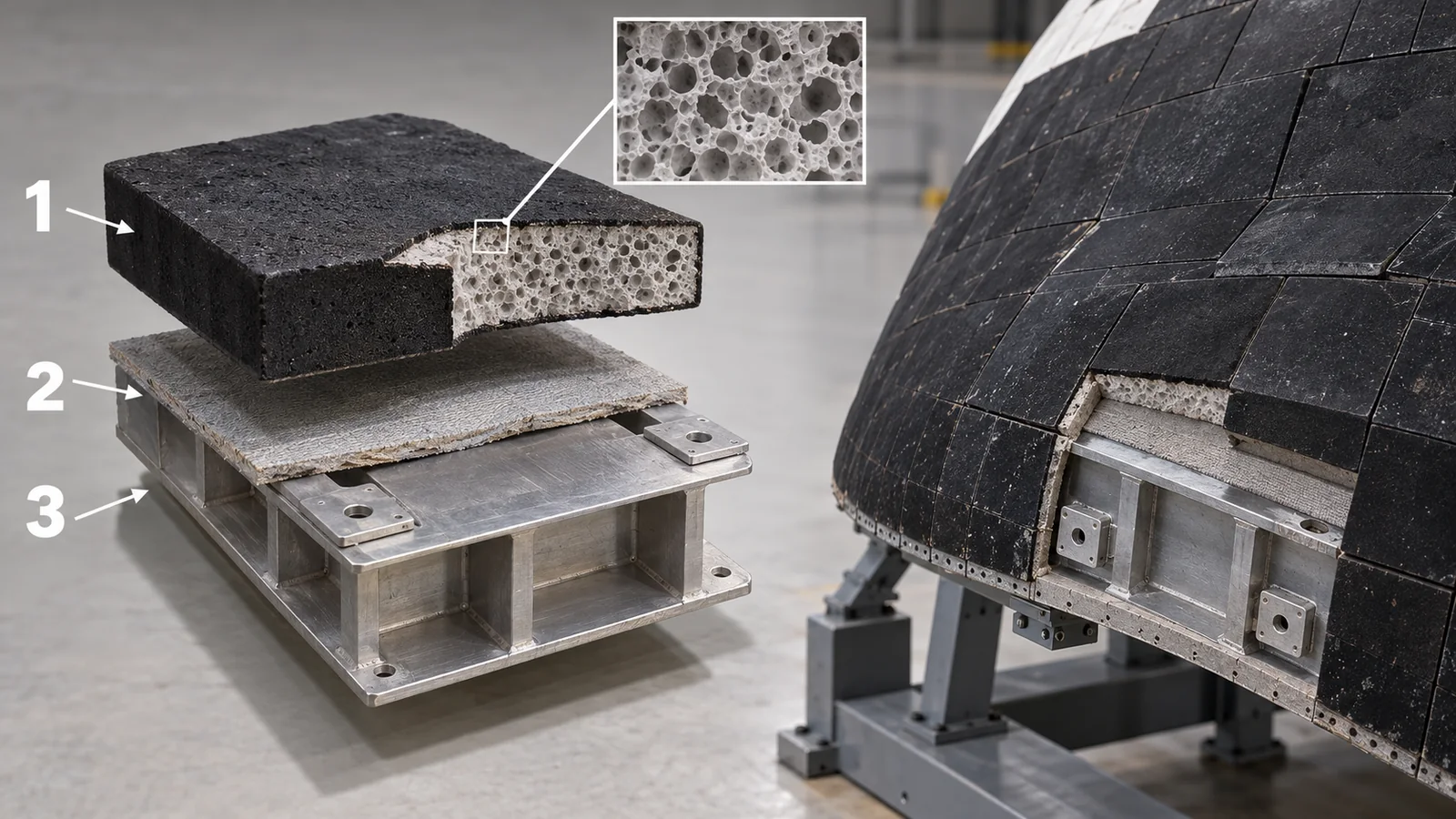

元SVGの説明：概念図（ベクター作図）。シャトルのタイルの断面の模式図。数値は NASA Facts にあるもの（コーティングの厚さ、すき間、温度変動、LI-900 の構成）で、他の層の厚さは例示です。
NASA Facts によれば、下面のタイルの大半はLI-900（高温用の再使用表面断熱材）で、かさ密度が1立方フィートあたり9ポンド（約144 kg/m³）、直径1〜3 µm の純シリカのガラス繊維でできていて、固体が6%、空気が94%（体積）です事実［参考資料1］。熱伝導率と質量を抑え、熱衝撃への強さを最大にする設計で、2,200 °F に熱して冷水に入れても壊れません。その代わり強度が低く、着陸脚の扉や窓の周りには、高強度版のLI-2200（22ポンド毎立方フィート、約352 kg/m³）が使われました事実［参考資料1］。表面は、ガラス粉末を混ぜた塗料を吹き付けて2,200 °F で90分焼いた、厚さ0.01〜0.1インチのコーティングで覆われます事実［参考資料1］。
| 材料 | かさ密度（NASA Facts） | 換算（本稿） | 位置づけ |
|---|---|---|---|
| LI-900 | 9 ポンド毎立方フィート | ≈ 144 kg/m³ | 下面の大半のタイル。軽くて熱衝撃に強いが、強度は低い |
| FRCI | 12 ポンド毎立方フィート | ≈ 192 kg/m³ | 一部の領域のタイル（AETB-8 は、この技術にアルミナ繊維を加えたもの） |
| LI-2200 | 22 ポンド毎立方フィート | ≈ 352 kg/m³ | 高強度版。着陸脚の扉・窓の周り |
| PICA | 約0.27 g/cm³（NASA Ames） | ≈ 270 kg/m³ | アブレータ（使い捨て）。比較の目安 |
1 lb/ft³ ＝ 16.0185 kg/m³ で換算本稿の計算。FRCI の12ポンドは、NASA Facts の枚数の表にある値。密度の比較は、用途と構造が違うので優劣の比較ではありません事実［参考資料1・9］。
(1) つなぎ方：ゆるく、柔らかく
タイルは、ひずみ緩衝パッド（針で絡めたノーメックスのフェルト）を挟み、シリコーン接着剤で機体に接着されます。シリコーンは、他の多くの接着剤と違い、軌道上の寒いときにも柔軟で、再突入の高温でも接着の強さを保ちます。パッドは、打ち上げ時の振動によるタイルの損傷を抑え、タイルと機体の熱膨張の差を吸収します事実［参考資料1］。タイルのすき間は0.028〜0.2インチで、軌道上で外面の温度が最大約400 °F 変動する間のタイルと機体の伸び縮みの差を逃がすために必要です。ただし、すき間が広すぎると、再突入のときに高温のガスが入り込み、内側の密封材を傷めます。そのため、すき間は多くの場所で「ギャップフィラー」で調整されました事実［参考資料1］。
シリカのタイルは、熱膨張率が小さく、アルミの機体は大きく動きます。両者を剛く接着すると、温度が変わるたびに応力がたまります。シャトルは、強度の低い材料を、柔らかい層（パッドとシリコーン）とすき間で機体から「浮かせる」ことで解決しました事実［参考資料1］。接着剤の選定は、低温での柔軟性と高温での接着強度を両立する材料（シリコーン）を選ぶことでした。素材から見ると、「材料単体の耐熱性」だけでなく、周りの層との熱膨張と剛性の差の管理が、システムの寿命を決めます（本記事による解説）。
(2) 強化カーボン・カーボン（RCC）：最も熱い所
機首と翼の前縁のような最も熱くなる所には、RCC（強化カーボン・カーボン）が使われました。NASA Facts によれば、RCC は、炭素繊維の複合材を基材とし、酸化を防ぐために炭化ケイ素の変換コーティング、テトラエチルオルトシラン（TEOS）の含浸、ケイ酸ナトリウムのシーラントを重ねています。最大使用温度は3,000 °F 超（複数ミッション）です。熱伝導率が他の材料より高いので、最も熱い先端から冷たい部分へ内部で放射によって熱が移り、温度の差が和らぎます。ただし、構造を守るための内部の断熱が、RCC の冷却を遅くし、高温にいる時間が長くなって酸化が進み、部品の寿命を縮めます事実［参考資料1］。
そのほかの材料も NASA Facts にあります。AFRSI（繊維の断熱ブランケット）は、純シリカのフェルトを、高温側のシリカ織物と S-ガラス織物で挟み、1インチ格子のシリカ糸で縫い通したもので、1枚で最大25枚のタイルの代わりになります。1996年には、アルミナ繊維を加えたAETB-8が導入され、より丈夫な「TUFI」タイルが、エンジン周りなど衝撃の多い所に使われました。タイルの撥水処理（ジメチルエトキシシランの注入）は、燃え尽きる温度が1,050 °F なので、飛行のたびに再処理が必要でした事実［参考資料1］。
NASA Ames は、その後継としてTUFROC（Toughened Uni-piece Fibrous Reinforced Oxidation-resistant Composite）を開発しました。再使用で2,900 °F 超、単回なら3,600 °F 以上に使える、とされ、X-37 計画のために開発されて、空軍の X-37B の翼前縁として使われました。炭素複合材の表面から、シャトルのタイル材料へと深さ方向に移り変わる2層の構造です。表面処理を改良した Advanced TUFROC は、表面での原子の再結合の触媒作用を減らして、表面温度が下がると報告されています事実［参考資料18・19］。
極超音速の流れでは、空気の分子が分解して原子になっています。原子が表面で結びついて分子に戻るとき、熱を放出します。この反応を表面が促す度合いが表面触媒性で、触媒性の低い表面では、同じ流れでも熱流束が下がります。Advanced TUFROC の表面処理は、この考えにもとづくものです事実［参考資料19］。アークジェット試験でも、条件によっては、冷壁での値と熱い壁の値の差が、サンプルの触媒性に左右されます事実［参考資料20］。表面の化学が、熱防御の熱流束を変えるのです（本記事による解説）。
7. 損傷から学ぶ：Columbia と Artemis I
熱防御の損傷は、機体の喪失につながりえます。ここでは、公式の調査が公表した範囲で、素材の目から整理します。原因を推測で断定しません。
(1) Columbia（2003年）：強化カーボン・カーボンの前縁
Columbia 事故調査委員会（CAIB）は、損失の物理的な原因を、左翼前縁の熱防御の破れだと報告しました。外部燃料タンクの左のバイポッドランプから、打ち上げの81.7秒後に断熱フォームが剥がれ、RCC の8番パネルの下半分の付近で翼に当たりました。再突入のとき、この破れから過熱した空気が前縁の断熱を貫いて入り込み、左翼のアルミニウムの構造を次第に溶かし、構造が弱って、空気力によって制御を失ったと述べています事実［参考資料15］。調査委員会は、RCC の前縁などへのデブリ衝突の損傷の限界を予測するモデルを、NASA が作って検証し、維持することを勧告しました事実［参考資料16］。その後、フォームが RCC の平らなパネルに当たる試験と、有限要素の解析の比較が行われました事実［参考資料16］。
(2) Artemis I（2022年）の Orion：炭化層の剥離
Artemis I は、2022年12月11日に、スキップ再突入（大気の上層でいったん減速して揚力で距離を伸ばす飛び方）で戻りました。着水後に、耐熱シールドの炭化した材料が、予想外にはがれていることが分かりました。NASA は2024年12月5日に原因を発表しました：Avcoat の内部で発生したガスが、期待どおりに抜けて散らず、圧力がたまって、表面近くの炭化層に水平方向の割れができ、炭化した材料の一部がはがれたというものです事実［参考資料11］。
NASA の発表者による2026年の抄録は、透過性の低い Avcoatが、スキップ再突入の間に内部のガスの圧力を大きく上げ、抜けきれずに割れて炭化層がはがれたと結論しています。透過性の高い領域と低い領域の性能が大きく違うこと、地上試験でこの現象を再現できたことも述べています。Artemis II は、スキップのない修正した飛び方で、2026年4月10日に着水し、炭化層の損失は大幅に減ったとされます。Artemis III 以降は、透過性を高めた Avcoat を作る対策が実施されたと報告されています事実［参考資料12］。これは最終報告ではなく抄録です。
アブレータは、樹脂が分解してガスを出し、炭化することで熱を捨てます。ガスの逃げ道（透過性）が悪いと、内部の圧力で割れます。NASA の抄録は、材料の透過性が一様でなかったことも指摘しています事実［参考資料12］。製造のむらが、飛行でのふるまいの差になったということです。素材から見ると、アブレータの品質管理では、密度や組成だけでなく、透過性の分布を、非破壊で確かめる方法が重要になります。ただし、その具体的な検査法は、本稿では確認できませんでした。
8. ステンレス鋼の機体の熱対策
ここまでの機体は、アルミニウムの骨格をタイルやアブレータで守る設計でした。これに対して、ステンレス鋼の機体では、金属そのものがアルミより高温に耐えるため、タイルの厚さや役割が変わりうる、と考えられています。ただし、本稿で確認できた一次情報は、非常に限られます。SpaceX は2026年9月15日の公式の更新で、次のように述べています：Starship は完全に再使用できるように設計され、再突入に耐えるように作られている。耐熱シールドの失敗をまねてタイルを外す飛行実験や、機体の構造の限界を試す操縦を行っても、複数の Starship が再突入を生き延びた。大きさと頑丈さのおかげで再突入を乗り切れるので、軌道飛行の前に、あえて弾道（準軌道）の飛行で試験を重ねた事実［参考資料23］（企業の説明）。
ここから分かることと、分からないことを分けます。分かるのは、企業が、タイルを外す実験を意図して行い、それでも再突入を生き延びた機体があると述べていることです。分からないのは次の点です：ステンレス鋼の合金の種類、タイルの材料と構造、機体のどの部分がどの温度に達するか、再使用の回数。これらは、公式の資料では確認できませんでした。また、準軌道からの再突入は、軌道からの再突入（約17,500 mph）より速さが小さい条件だと考えられるので本稿の計算、実証の条件は、軌道からの再突入と同じ意味にはなりません（本記事による解説）。SpaceX は2026年9月15日の更新で、飛行14から軌道飛行を始める計画だと述べています未確定／将来［参考資料23］。同社のサイトの完了済みの打ち上げ一覧には、飛行14（2026年9月28日、帰還の欄は「EXPENDED」）が載っていますが事実［参考資料24］、その再突入の結果は、本稿では扱いません。
「ステンレス鋼は融点が高いから、熱防御は要らない」とは言えません。金属の機体の内側には、推進剤のタンク（極低温の液体）や、人・荷物があり、外側の高温から内側を守ることが目的だからです。さらに、高温では金属の強度が下がります。ここでのポイントは、「金属が耐える温度」と「内側を守る断熱」と「熱を光で捨てる表面」の組み合わせで考える、ということです（図4・図5）。どのような構成が最適かは、機体の設計と再突入の条件で変わり、本稿では優劣をつけません。
9. 地上で試す：アークジェットと飛行データ

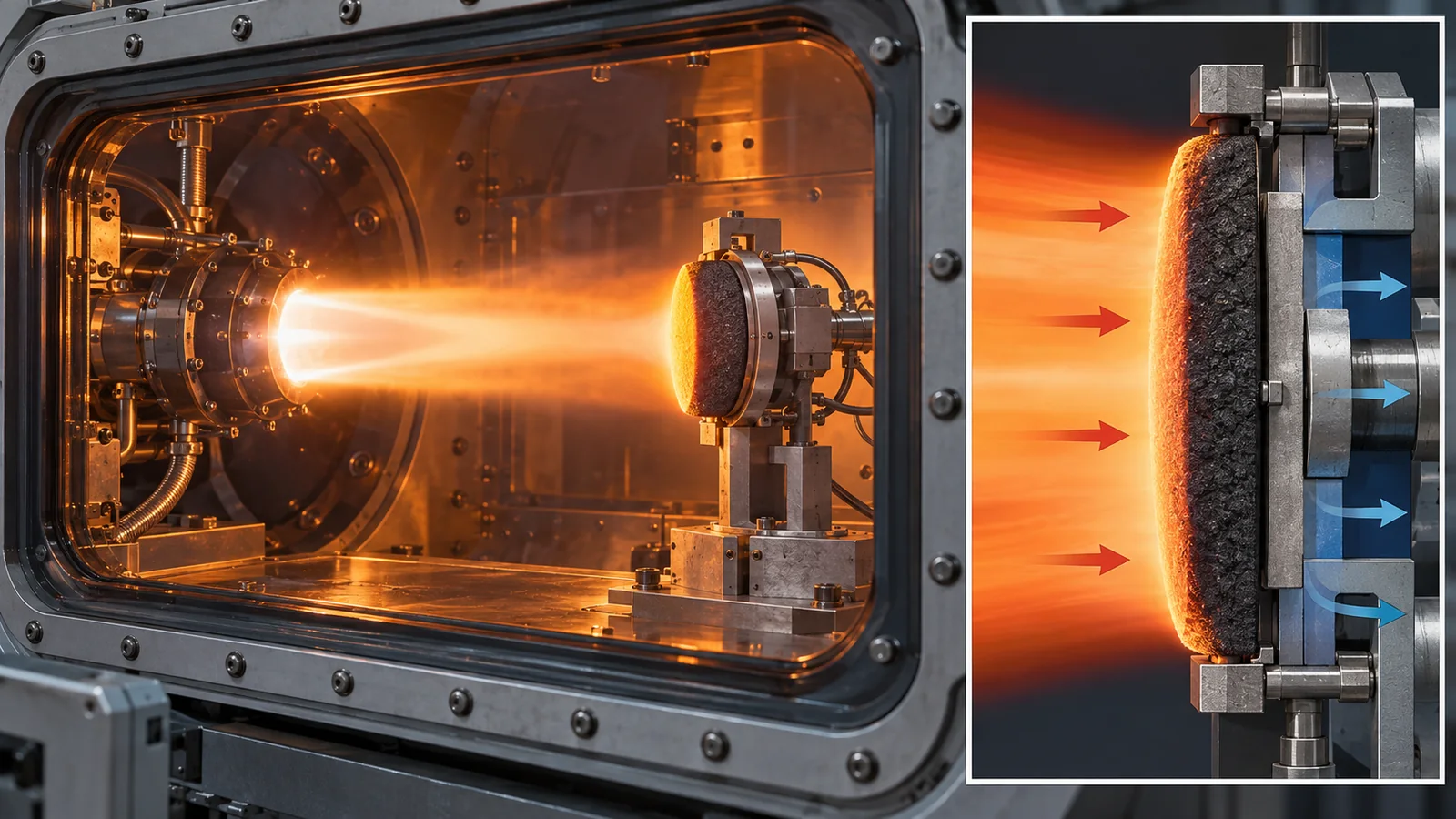

熱防御材料は、地上で、高温の気流を試験片に当てるアークジェットで試験し、認定します。NASA Ames の施設には、60 MW の Interaction Heating Facility（IHF）や、10 MW の TP3 があります事実［参考資料21・22］。NASA Ames の2025年の講習資料は、試験の目標を、冷壁（水冷した熱流束計で測る値）で決め、熱流束と圧力を試験片のよどみ点で合わせると説明しています。また、計算（CFD）が出す熱い壁の環境は、気流のエンタルピーと試料の触媒性によっては冷壁の環境に近くない、とも述べています事実［参考資料20］。
一方、実際の飛行では、耐熱シールドの中の温度を測る機器を積んで、データを集めます。MSL では MEDLI という計測装置が、PICA の中の温度を測りました事実［参考資料17］。地上試験の予測と飛行データを突き合わせることで、設計の前提が検証されます。ただし、地上試験は、流れの均一さや、実際の飛行の化学反応と放射の再現に限界があります。TP3 では、多くの条件で流れが均一ではないと報告されています事実［参考資料22］。
10. 評価・標準の読み方
熱防御の性能は、どんな熱環境（熱流束・圧力・時間）に、どれだけ耐えるかで測ります。耐熱材は、地上のアークジェット試験で、削れる量（後退量）や内部温度を測り、飛行データで検証します。「何度まで耐える」という1つの数字は、条件（再使用か単回か、時間、冷壁か熱い壁か）を抜くと意味が変わるので、読み方に注意が要ります。
| 評価項目 | 代表的な試験・評価手法（名称・出典） | 標準・指針（ECSS・NASA・ISO など） | 読み方の注意 |
|---|---|---|---|
| 耐熱性能（熱流束・圧力への耐性） | アークジェット試験（NASA Ames の IHF、TP3 など）事実［参考資料21・22・20］ | ECSS-E-HB-31-01 Part 16A「Thermal Protection System」（2011年12月5日。ハンドブックで、要求を定める標準ではない）事実［参考資料2］。熱防御の試験の方法を定める国際標準は確認できなかった | 冷壁と熱い壁、触媒性、流れの均一さで結果が変わる。地上の値と飛行の値は別 |
| 材料の使用温度 | NASA の公表値：RCC の最大使用温度 3,000 °F 超（複数ミッション）、TUFROC は再使用で 2,900 °F 超事実［参考資料1・18］ | 確認できなかった（材料の使用温度の定義を統一した標準は確認していない） | 「2,200 °F から水に入れても壊れない」は熱衝撃の例で、使用温度の上限ではない（LI-900） |
| 熱設計（機体の熱制御） | 熱解析・熱真空試験など | ECSS-E-ST-31C「Thermal control」（2008年11月15日）。熱防御系の要求を直接定めるものではなく、ハンドブックが支える関係事実［参考資料3・2］ | 宇宙機全般の熱制御の標準で、再突入の熱防御専用ではない |
| 材料・工程の管理 | 材料と工程の仕様・試験 | NASA-STD-6016（Version C with Change 1、2023年11月15日付の変更。Active）：宇宙機の材料と工程の要求事実［参考資料4］ | NASA 向けの標準。民間機への適用は契約による（確認できなかった）。要求の中身は本稿では確認していない |
| 飛行での検証 | 熱電対などの計測データ（MSL の MEDLI、Orion の飛行後検査）事実［参考資料17・12］ | 確認できなかった | 飛行データは機体・軌道ごとに条件が違う。1回の成功は、別の条件での成功を保証しない |
| ASTM規格 | — | 該当するASTM規格は確認できなかった（本稿ではASTMのサイトを開いていない） | — |
表の整理は本稿の計算（整理）。番号・題名・状態は ECSS（ecss.nl）と NASA Technical Standards System で確認（確認日 2026年10月17日）。規格の本文は読んでおらず、題名・適用範囲にとどめています。
読み方の注意（素材技術者向け）
- 地上試験と飛行は別です：アークジェットの熱流束は冷壁の値で、実際の熱い壁では下がります。地上でもっていても、飛行の化学反応や放射の影響までは再現しきれません。
- 「何度まで」は条件つきの数字です：3,000 °F は、シャトルの再突入の外面温度と、RCC の最大使用温度という別の意味で出てきます。再使用か単回か、時間はどれだけかで意味が変わります。
- メーカー・機関の発表と第三者の検証は別です：Starship の耐熱シールドの実証は、本稿では企業の説明のみ確認できました。Artemis の調査も、NASA の発表者による抄録です。第三者による検証や最終報告は確認できませんでした。
- 標準には「ハンドブック」と「要求」があります：ECSS-E-HB-31-01 は設計の参考資料で、要求ではありません。「標準に準拠」と書かれていたら、どの文書のどの項かを確認してください。
11. 用語集
- 再突入
- 宇宙から大気に戻ること。
- 熱防御システム（TPS）
- Thermal Protection System。再突入の熱から機体を守る部品・材料の全体。
- 衝撃波
- 超音速で進む物体の前にできる、圧力と温度が急に上がる面。
- 衝撃波層
- 衝撃波と物体の間の、高温のガスの層。
- 熱流束
- 単位面積あたり、単位時間に流れる熱の量。単位は W/cm² や MW/m²。
- 対流加熱／放射加熱
- 高温のガスから表面へ熱が伝わる／ガスの出す光で伝わる。
- アブレーション
- 材料が分解・蒸発・削れることで熱を持ち去ること。
- アブレータ
- アブレーションで機体を守る材料。
- 炭化層（チャー）
- 樹脂が熱で分解して残る、炭素に富む層。
- 熱分解（パイロリシス）
- 熱で材料が分解してガスと炭になること。
- PICA
- Phenolic Impregnated Carbon Ablator。炭素繊維の骨格にフェノール樹脂をしみ込ませた軽いアブレータ。
- Avcoat
- Apollo、Orion のアブレータ。樹脂と充てん材を含む。
- 透過性
- ガスなどの通りやすさ。
- 放射平衡温度
- 受けた熱を放射だけで捨てるときにつり合う表面温度。
- 放射率
- 表面が光（赤外線）として熱を出す効率。0〜1。
- ヒートシンク
- 厚い材料に熱をため込む方式。
- LI-900／LI-2200
- シャトルのシリカ系タイル。数字はかさ密度（lb/ft³）。
- RCC
- Reinforced Carbon-Carbon。強化カーボン・カーボン。
- AFRSI
- Advanced Flexible Reusable Surface Insulation。繊維の断熱ブランケット。
- TUFROC
- NASA Ames の2層の耐熱システム。X-37B の翼前縁。
- 表面触媒性
- 表面で原子が結びついて分子に戻る反応を促す度合い。
- アークジェット
- 電気で空気を加熱して高温の気流を作る試験装置。
- 冷壁／熱い壁
- 壁が冷たいとして測る熱流束／実際の高温の壁での熱流束。
- スキップ再突入
- 大気の上層でいったん減速し、揚力で距離を伸ばす戻り方。
- CAIB
- Columbia Accident Investigation Board。Columbia 事故調査委員会。
- MEDLI
- MSL の耐熱シールドに積んだ計測装置。
12. 参考資料（一次情報）
- NASA (Kennedy Space Center) "NASA Facts: Thermal Protection System" (Space Shuttle orbiter) — www3.nasa.gov/centers/kennedy/pdf/167473main_TPS-08.pdf
- ECSS ECSS-E-HB-31-01 Part 16A "Thermal design handbook – Part 16: Thermal Protection System" (5 December 2011)（ハンドブックで、要求を定める標準ではない。確認日 2026年10月17日） — ecss.nl/hbstms/ecss-e-hb-31-01-part-16a-thermal-design-handbook-part-16-thermal-protection-system-5-december-2011/
- ECSS ECSS-E-ST-31C "Thermal control" (15 November 2008)（確認日 2026年10月17日） — ecss.nl/standard/ecss-e-st-31c-thermal-control/
- NASA NASA-STD-6016 "Standard Materials and Processes Requirements for Spacecraft" (Version C with Change 1, change date 15 November 2023)（NASA Technical Standards System。Active。確認日 2026年10月17日） — standards.nasa.gov/standard/NASA/NASA-STD-6016
- Tran H. K. ほか (NASA Ames) "PICA Forebody Heatshield Qualification for the Stardust Discovery Class Mission" (1996) — ntrs.nasa.gov/citations/20020040895
- Covington M. A. (NASA Ames) "Performance of a Light-Weight Ablative Thermal Protection Material for the Stardust Mission Sample Return Capsule" (2005) — ntrs.nasa.gov/citations/20070014634
- Agrawal P. ほか (NASA Ames) "Investigation of Performance Envelope for Phenolic Impregnated Carbon Ablator (PICA)" (2016) — ntrs.nasa.gov/citations/20160000305
- Agrawal P., Chavez-Garcia J. F. (NASA Ames) "Fracture in Phenolic Impregnated Carbon Ablator" (2011) — ntrs.nasa.gov/citations/20110015019
- Stackpoole M. ほか (NASA Ames) "Development of Low Density Flexible Carbon Phenolic Ablators" (2011) — ntrs.nasa.gov/citations/20110015026
- Koenig W. J. ほか "Orion Heat Shield Manufacturing Producibility Improvements for the EM-1 Flight Test Program" (2019) — ntrs.nasa.gov/citations/20190001310
- NASA "NASA Identifies Cause of Artemis I Orion Heat Shield Char Loss" (5 December 2024) （確認日 2026年10月17日） — www.nasa.gov/missions/artemis/nasa-identifies-cause-of-artemis-i-orion-heat-shield-char-loss/
- Ferguson J. C. ほか (NASA) "Under Pressure: The Artemis I Heatshield Char Loss Investigation and Artemis II's Successful Entry" (conference abstract, 2026)（NASA の発表者による抄録。最終報告ではない） — ntrs.nasa.gov/citations/20260006849
- NASA "FAQ: NASA's Artemis Campaign and Recent Updates" (Orion heat shield: about 5,000 °F, 16-foot diameter, Avcoat) （確認日 2026年10月17日） — www.nasa.gov/missions/artemis/faq-nasas-artemis-campaign-and-recent-updates/
- NASA Johnson Space Center "5,000°F" (Houston We Have a Podcast, episode 66, 12 October 2018) — www.nasa.gov/podcasts/houston-we-have-a-podcast/5000f/
- Columbia Accident Investigation Board "Report Volume I" (August 2003) — govinfo.library.unt.edu/caib/news/report/pdf/vol1/full/caib_report_volume1.pdf
- Lyle K. H. (NASA Langley) "Test-Analysis Correlation for Space Shuttle External Tank Foam Impacting RCC Wing Leading Edge Component Panels" (2008) — ntrs.nasa.gov/citations/20080014232
- Edquist K. T. ほか (NASA) "Mars Science Laboratory Heatshield Aerothermodynamics: Design and Reconstruction" (2013) — ntrs.nasa.gov/citations/20140000343
- Feldman J. ほか (NASA Ames) "TUFROC Thermal Protection System" (2019) — ntrs.nasa.gov/citations/20190030273
- Feldman J. D. (NASA Ames) "Advanced TUFROC Thermal Protection System" (2021) — ntrs.nasa.gov/citations/20210022886
- Morgan J., Skokova K. (NASA Ames) "Thermal Protection System Testing and Evaluation at NASA Ames Arc-Jet Complex" (short course, 2025) — ntrs.nasa.gov/citations/20250007899
- Gokcen T., Skokova K. A. (NASA Ames) "CFD Simulations of the IHF Arc-Jet Flow: Compression-Pad/Separation Bolt Wedge Tests" (2017) — ntrs.nasa.gov/citations/20160014906
- Gokcen T., Alunni A. I. (NASA Ames) "Flow Characterization Studies of the 10-MW TP3 Arc-Jet Facility: Probe Sweeps" (2016) — ntrs.nasa.gov/citations/20190000376
- SpaceX "Updates" (15 September 2026 entry "Starship to Orbit")（企業の公表。確認日 2026年10月17日。ページは更新される） — www.spacex.com/updates
- SpaceX "Launches" (completed-mission list, Starship Flight 14)（企業の公表。確認日 2026年10月17日） — www.spacex.com/launches
- NIST "NIST Chemistry WebBook: Aluminum" (NIST-JANAF solid heat-capacity data, Chase 1998)（確認日 2026年10月17日） — webbook.nist.gov/cgi/cbook.cgi?ID=C7429905&Units=SI&Mask=2
- NIST "Stefan-Boltzmann constant" (CODATA value)（確認日 2026年10月17日） — physics.nist.gov/cgi-bin/cuu/Value?sigma
13. 主張と出典の対応表（監査）
| 本文の主張 | 根拠 | 区分 |
|---|---|---|
| 低軌道の速さ約17,500 mph、Starship の更新（完全再使用の設計、タイルを外した飛行実験、準軌道での試験、軌道飛行の計画）、飛行14の記載（2026年9月28日、帰還の欄 EXPENDED） | SpaceX の公式ページ（企業の説明・一覧） 出典23 https://www.spacex.com/updates 出典24 https://www.spacex.com/launches | 事実 |
| シャトルの再突入の速さ（17,000 mph 超）・外面温度（3,000 °F）、アルミ骨格の限度（350 °F）、Apollo の帰還（25,000 mph 超）、LI-900・LI-2200・FRCI のかさ密度、LI-900 の構成と熱衝撃、コーティング、接着・パッド・すき間・フィラー、RCC の構成・最大使用温度・内部の放射、AFRSI・AETB-8・TUFI、撥水処理 | NASA Facts 出典1 https://www3.nasa.gov/centers/kennedy/pdf/167473main_TPS-08.pdf | 事実 |
| 熱防御の4分類、ヒートシンクの限界、放射系の2層構造、アブレータ材料の一覧、「ほとんどの熱シールドは炭素系」、熱防御の熱負荷の特徴、流れが極超音速・反応性であること | ECSS-E-HB-31-01 Part 16A 出典2 https://ecss.nl/hbstms/ecss-e-hb-31-01-part-16a-thermal-design-handbook-part-16-thermal-protection-system-5-december-2011/ | 事実 |
| ステファン・ボルツマン定数 5.670×10⁻⁸ W m⁻² K⁻⁴ | NIST（CODATA） 出典26 https://physics.nist.gov/cgi-bin/cuu/Value?sigma | 事実 |
| アルミの固体の熱容量のデータ（NIST-JANAF） | NIST Chemistry WebBook 出典25 https://webbook.nist.gov/cgi/cbook.cgi?ID=C7429905&Units=SI&Mask=2 | 事実 |
| PICA：Stardust の再突入12.6 km/s、前面の一体の耐熱シールド、Lightweight Ceramic Ablators 計画での開発 | NASA（Tran ら、1996） 出典5 https://ntrs.nasa.gov/citations/20020040895 | 事実 |
| PICA の試験（1,200 W/cm²・0.5気圧、削れ量・内部温度の予測） | NASA（Covington、2005） 出典6 https://ntrs.nasa.gov/citations/20070014634 | 事実 |
| PICA の探索試験（冷壁熱流束 約1,800 W/cm²、停滞圧130 kPa、全試料が破損なし） | NASA（Agrawal ら、2016） 出典7 https://ntrs.nasa.gov/citations/20160000305 | 事実 |
| PICA の構造的な弱さ、割れが樹脂相で始まること、Stardust・MSL・Dragon での使用 | NASA（Agrawal と Chavez-Garcia、2011） 出典8 https://ntrs.nasa.gov/citations/20110015019 | 事実 |
| PICA の密度約0.27 g/cm³、タイル化でのギャップフィラーの問題と Orion が Avcoat を選んだこと | NASA（Stackpoole ら、2011） 出典9 https://ntrs.nasa.gov/citations/20110015026 | 事実 |
| Orion EFT-1 の Avcoat（ハニカム、注入ガン）、月帰還の速度の約80%・加熱率の約50%、EM-1 のブロック構成、チタンの骨組みと複合材外板 | NASA（Koenig ら、2019） 出典10 https://ntrs.nasa.gov/citations/20190001310 | 事実 |
| Artemis I の炭化層の剥離の原因（ガスが抜けず圧力がたまり、割れてはがれた） | NASA の発表（2024年12月5日） 出典11 https://www.nasa.gov/missions/artemis/nasa-identifies-cause-of-artemis-i-orion-heat-shield-char-loss/ | 事実 |
| 透過性の低い Avcoat、スキップ再突入（2022年12月11日）、Artemis II の修正した飛び方と着水（2026年4月10日）、透過性を高めた Avcoat の対策（抄録） | NASA（Ferguson ら、2026年の抄録） 出典12 https://ntrs.nasa.gov/citations/20260006849 | 事実 |
| Orion の耐熱シールドが約5,000 °F、直径16フィート、Avcoat が熱で削れる設計であること | NASA の FAQ 出典13 https://www.nasa.gov/missions/artemis/faq-nasas-artemis-campaign-and-recent-updates/ | 事実 |
| Orion が約25,000 マイル毎時で約5,000 °F の環境に戻ること | NASA のポッドキャスト（2018年） 出典14 https://www.nasa.gov/podcasts/houston-we-have-a-podcast/5000f/ | 事実 |
| Columbia の物理的な原因、RCC 8番パネル付近への衝突、再突入時の過熱した空気の侵入 | CAIB の報告書 第1巻 出典15 https://govinfo.library.unt.edu/caib/news/report/pdf/vol1/full/caib_report_volume1.pdf | 事実 |
| RCC などの衝突損傷の予測モデルの勧告、フォームと RCC パネルの衝突試験と解析の比較 | NASA（Lyle、2008） 出典16 https://ntrs.nasa.gov/citations/20080014232 | 事実 |
| MSL の耐熱シールドの飛行データ（熱電対、境界層の転移が7か所中5か所で熱の最大の前）、MEDLI | NASA（Edquist ら、2013） 出典17 https://ntrs.nasa.gov/citations/20140000343 | 事実 |
| TUFROC（再使用2,900 °F 超・単回3,600 °F 以上、X-37B の翼前縁、2層構造、Advanced TUFROC の表面触媒性） | NASA Ames（Feldman、2019・2021） 出典18 https://ntrs.nasa.gov/citations/20190030273 出典19 https://ntrs.nasa.gov/citations/20210022886 | 事実 |
| アークジェット試験の目標を冷壁で決めること、冷壁と熱い壁の差、触媒性 | NASA Ames（2025年の講習資料） 出典20 https://ntrs.nasa.gov/citations/20250007899 | 事実 |
| NASA Ames の60 MW の IHF、10 MW の TP3、TP3 の流れが多くの条件で均一でないこと | NASA Ames（Gokcen ら） 出典21 https://ntrs.nasa.gov/citations/20160014906 出典22 https://ntrs.nasa.gov/citations/20190000376 | 事実 |
| ECSS-E-ST-31C（2008年11月15日）、NASA-STD-6016（版・状態）の番号・題名 | ECSS、NASA Technical Standards System 出典3 https://ecss.nl/standard/ecss-e-st-31c-thermal-control/ 出典4 https://standards.nasa.gov/standard/NASA/NASA-STD-6016 | 事実 |
| 運動エネルギー 30.6・62.5・79.4 MJ/kg、アルミを融点まで温める約0.67 MJ/kg、46・94・119倍、放射平衡温度の曲線、約66 W/cm²、約3,970 K、LI-900 などの kg/m³ への換算、準軌道からの再突入は軌道からより速さが小さい（推論） | 本稿の計算（放射率 0.85 は仮定。融解の熱は含まない） | 本稿の計算 |
| Starship のステンレス鋼の合金、タイルの材料・構造、機体各部の温度、再使用の回数、再突入の第三者の検証、アブレータの透過性の検査法、熱防御の試験方法を定める国際標準、ASTM規格 | 本稿の調査範囲では一次情報で確認できなかったため記載していない（本稿） | 解説 |
| 熱の主役は圧縮された高温のガスであり摩擦ではないという整理、「ゆるく付けて逃がす」「表面の触媒性」「透過性の分布」という読み取り、金属の機体にも断熱が要るという整理、放射とアブレータの分かれ目の目安、たとえ話と限界 | 公表内容にもとづく本記事の整理・解説 | 解説 |
| 図1・図9がAI生成の概念図であること、図2〜図8が説明のための作図であること | 本記事による注記 | 解説 |
最終更新：2026年10月17日／出典は一次情報（NASA、ECSS、CAIB、NIST、SpaceX の公式ページ）に限定しています。企業の発表は企業の説明として扱いました。数値例（エネルギー、放射平衡温度、密度の換算）は本稿が作った説明用の計算です。Starship のステンレス鋼・タイルの詳細、第三者の検証、アブレータの透過性の検査法、熱防御の試験方法の国際標準は、確認できなかったため記載していません。Artemis の調査は NASA の発表者による抄録で、最終報告ではありません。図1と図9はAI生成の概念図で、実在の施設・製品を示すものではありません。
