形状記憶合金
― 変態温度は「材料の数字」ではなく、「作り方と測り方の数字」
ニチノール（Ni–Ti）は、温度で形を取り戻す「形状記憶効果」と、力を加えても元に戻る「超弾性」をもつ合金です。FDA のガイダンスは、変態温度が製造時の温度や加熱時間の小さな違いに敏感だとして、製造の最終形態で、可能なら3ロット以上の試料で測るよう勧めています。NiTi-20Zr 合金では、Ni を ±0.2 at.% 変えるだけで、変態温度も時効への反応も大きく違いました。 この記事は、変態の仕組み、変態温度と超弾性の応力を動かす要因、疲労、Cu系・Fe系・高温形状記憶合金、医療・航空宇宙・アクチュエータの応用、評価規格の読み方を、一次情報の範囲で整理します。医療上の助言は書きません。
- 形状記憶合金とは何か（3行でつかむ）
- 仕組み ― 2つの結晶構造のあいだの可逆な変態
- 変態温度を動かすもの ― 組成・加工・時効・繰り返し・測り方
- 超弾性の応力は温度でどう変わるか
- 疲労 ― ひずみ振幅と回数を添えて読む
- Cu系・Fe系・高温形状記憶合金
- 応用と評価の現場 ― 医療機器、航空宇宙、アクチュエータ
- 限界と、確認できなかったこと
- 評価規格の読み方
- 用語集／参考資料／出典対応表
事実＝公表資料に記載のある内容（出典リンクあり）
本稿の計算＝明示した前提をもとに本記事が算出した値
未確定／将来＝計画・予定であり、実績が確認できていない事項
このほか、材料設計上の読み取りは「解説」として区別しています。推測は太字で示します。
ここに出てくる変態温度、応力、ひずみ、寿命の数値は、特定の論文・資料が、特定の合金組成・熱処理・試験温度・試験法で測った結果です。量産品や他の合金の性能を示すものではありません。 ニチノールを使う医療機器については、規制文書や規格の位置づけを説明するにとどめ、医療上の助言や、特定の製品の安全性・優劣の判断は書きません。
1. 形状記憶合金とは何か（3行でつかむ）
- 2つの結晶構造のあいだを行き来する合金：ニチノールは、ニッケルとチタンがほぼ同じ原子数で混ざった合金で、高温相（オーステナイト）と低温相（マルテンサイト）の可逆な変態が起こります。変態を温度で起こせば形状記憶効果、応力で起こせば超弾性（擬弾性）です事実［参考資料1］
- 変態温度は、組成・加工・熱処理・繰り返しで動く：形状記憶合金一般で、組成が1 at.% 変わると変態温度が約100 K 動きうると総説の導入部は述べます。Ni-Ti 系でも、時効や熱サイクルで値が動きます事実［参考資料8・6・9］
- 評価規格は、ISO・IEC・IEEE では確認できず、JIS H 7xxx と ASTM F シリーズが中心：変態温度の測り方だけでも、熱分析と曲げ・自由回復で同じ値になるとは限りません事実［参考資料1・32］
「Af が20 ℃」という数字は、どの組成・どの熱処理の材料を、熱分析か曲げ・自由回復か、どの方法で、製造の最終形態か素材の状態で測ったのかが書かれて、初めて意味を持ちます。
2. 仕組み ― 2つの結晶構造のあいだの可逆な変態
ニチノールはほぼ等原子比の Ni–Ti 合金です。FDA のガイダンスは、その性質が、オーステナイトとマルテンサイトのあいだの可逆な変態に由来し、変態は温度（形状記憶）でも応力（擬弾性）でも起こると説明しています事実［参考資料1］。 結晶構造としては、Wang らの総説が、熱的・力学的な条件に応じて、B2 構造のオーステナイト、B19′ 構造（単斜晶）のマルテンサイト、菱面体晶の R 相のどれかをとりうると述べています事実［参考資料10］。Shamimi らも、R 相が B2 母相と B19′ マルテンサイトのあいだに入る変態を扱っています［参考資料6］。
変態温度は、冷却と加熱で別に定義されます。冷却したとき、高温相がマルテンサイトに変わり始める温度が Ms、終わる温度が Mf。加熱したとき、マルテンサイトが高温相に戻り始める温度が As、終わる温度が Af です。R 相が間に入る二段の変態では、R 相を含めて定義されます（FDA のガイダンスが定義を掲載）事実［参考資料1］。
元のSVG模式図と正確な説明を見る

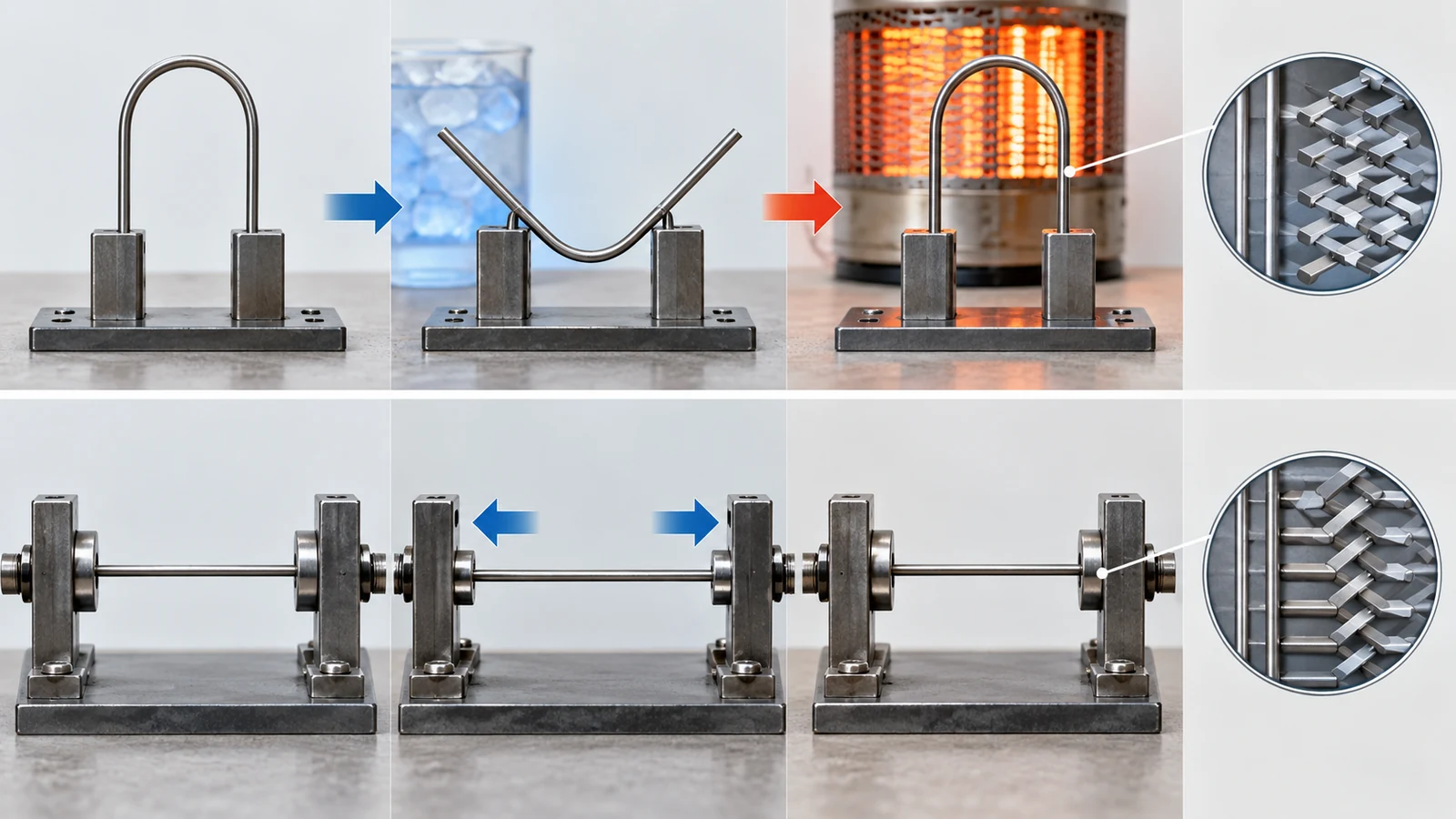

超弾性は、Af より高い温度で、力を加えると変態が起こって大きく変形し、力を抜くと逆変態で元の形に戻る現象です。応力―ひずみ曲線では、変態が進む間、応力がほぼ一定の「プラトー」が現れ、除荷の側のプラトーは負荷側より低くなります（図3）。FDA のガイダンスも、超弾性では応力がほぼ一定の範囲が現れるため、力学試験は変位制御で行うことが多いと述べています事実［参考資料1］。
回復できるひずみは、条件で大きく変わります。Wang らの総説は、Ni-Ti が最大で約10%の変形から回復できる（引用された値）としています［参考資料10］。Tanaka らは、鉄系合金の超弾性ひずみ13%超を「Ni-Ti の最大超弾性ひずみのほぼ2倍」と説明しています［参考資料13］。一方、ワイヤー型アクチュエータでは、耐久性が見通しやすいのは3〜4%以下の中程度のひずみだとする総説もあります［参考資料23］。同じ「回復ひずみ」でも、1回の回復か繰り返しか、無負荷か荷重下かで意味が違います事実。
超弾性は、Af より高い温度での性質、と習います。しかし Shamimi らは、実際の超弾性の条件（冷間加工して時効した Ni-Ti）では、マルテンサイトはオーステナイトに直接ではなく R 相に戻ることが多く、除荷側のプラトーを決めるのはマルテンサイトの逆変態であるため、Af は超弾性の性質とは無関係だ、と主張しています。Af が37 ℃よりずっと高い（45 ℃超）状態でも、37 ℃で十分な超弾性を示す条件を示しました事実［参考資料6］。
FDA のガイダンスも、超弾性を使う場合は、Af（R 相があるなら R 相終了温度 R′f）か、使用温度での力学試験データのいずれかを示すよう勧めています［参考資料1］。変態温度の数字は、使う温度での力学試験とセットで読む、というのが材料側の実務的な読み方です（本稿の解説）。
3. 変態温度を動かすもの ― 組成・加工・時効・繰り返し・測り方
変態温度は、ひとつの合金に固有の定数ではありません。図4に、出典で確認できた6つの要因を示します。
(1) 組成：わずかな Ni 量の違いが、大きな差になる
Beke と Azim は、形状記憶合金では、組成が1 at.% 変わると変態温度が約100 K 動きうる、という既知の事実を導入部で述べています。Ti–Pd 系では、第3元素の種類によって、この傾きが −15 K/at.% から −60 K/at.% の間で約4倍違うことも紹介されています事実［参考資料8］。これは形状記憶合金一般の記述で、NiTi に限った値ではありません。 NiTi-20 at.% Zr の高温形状記憶合金では、Ni を 49.8、50.0、50.2 at.% と ±0.2 at.% 振っただけで、変態温度が大きく違い、550 ℃と600 ℃の時効への反応も違いました。溶体化した状態で変態温度が最も高いのは Ni 不足側で、時効すると Ni 不足側は変態温度が下がり続け、Ni 過剰側は逆に上がりました事実［参考資料9］。
原子量を Ni 58.69、Ti 47.87 として、Ni の原子百分率を質量百分率に直します本稿の計算。Ni 50.0 at.% ＝ 55.08 wt.%、50.8 at.% ＝ 55.87 wt.%、51.0 at.% ＝ 56.07 wt.% です。この組成域では、1 at.% の違いは約1 wt.% の違いにあたります。
仮に「組成1 at.% あたり約100 K」という大きさの感度がこの組成域にも当てはまるなら、組成分析の誤差 ±0.05 at.% は ±5 K、±0.2 at.% は ±20 K の変態温度の幅に相当します。
前提と限界：約100 K／at.% は形状記憶合金一般の記述（Beke らの導入部）で、NiTi の組成感度を直接示す値ではありません。本稿は、NiTi の Ni 量あたりの変態温度の変化量を、確認できた一次資料から示せませんでした。「組成分析の精度が、変態温度の精度を決める」という方向を示すための計算です。
(2) 冷間加工と時効：形を付ける・強くする・温度を合わせる
Shamimi らによると、医療機器産業では、Ni 過剰の Ni–Ti を、冷間加工と時効の組み合わせで、形付け（シェイプセット）、強化、変態温度の調整に使います。この3つの目的は互いに相反します。形をきちんと付けるには高い温度・長い時間が有利ですが、強度を最大にするには冷間加工を残す低温・短時間が要ります。変態温度の制御には、Ni4Ti3 析出の量と、母相の Ni／Ti 比をつくる熱処理温度の精密な制御が必要です。一般に使われる時効・形付けの温度域は350〜575 ℃です事実［参考資料6］。
熱処理の影響は、組成が似た別の研究でも示されています。Ti49Ni51 合金（急冷凝固材）を723、773、823 K で熱処理すると、組織（B2 相、Ti3Ni4 や Ti2Ni など）と変態の経路（A→R→M の段階の数など）が変わり、773 K では熱ヒステリシスが小さくなったと報告されています事実［参考資料11］。NASA の技術報告書は、ニチノールのリボンで、室温の引張挙動が試験前の熱機械履歴に大きく依存し、R 相の量と応力の状態（双晶か、双晶が解消したか）が最初のプラトー応力を決めると報告しています事実［参考資料18］。
低い温度の時効でも変わります。Shamimi らは、Ni 50.8 at.% の Ni–Ti を、溶体化後およびふつうの冷間加工＋時効の後に、さらに25〜250 ℃で1時間〜1か月（720時間）時効しました。100 ℃でも、Ni の集まり（クラスタリング）や数 nm の Ni4Ti3 析出が見られ、変態温度が動きました（溶体化後に100 ℃で105時間時効した試料で、約5 nm の析出を透過電子顕微鏡で確認）。論文は、「多くの医療機器では変態温度の許容幅が ±3 ℃ほどに絞られており、共押出し、コーティングの塗布・硬化などの工程にも、この温度域に当たるものがある」と指摘しています事実［参考資料6］。
(3) 熱サイクルの繰り返し：値が落ち着くまで動く
Carl らの NiTi-20Zr 合金では、10回の熱サイクルで Af と Ms を追跡し、連続する2回の差が0.5 ℃未満になった時点を「安定」と定義しました。Ni 不足側と等原子比では、溶体化状態で3回の加熱でほぼ安定しましたが、Ni 過剰側は8回かかり、1回目と10回目の Af の差は、溶体化状態で39.5 ℃、熱処理後で約25 ℃でした事実［参考資料9］。1回目の測定の値は、使い始めてから落ち着いた後の値とは違います。
(4) 測り方：同じ試料でも、方法で値が違う
FDA のガイダンスは、変態温度を、製造の最終形態（滅菌まで含めた全工程の後）で、可能なら3つ以上の製造ロットの試料で示すよう勧めています。理由は、変態温度が温度や加熱時間のわずかな違いに敏感だからです。測り方として、熱分析（ASTM F2004）、曲げ・自由回復（ASTM F2082）、またはそれらと同等の方法を挙げ、これらの試験方法は、同じ材料・同じ装置でも、同じ Af を与えるとは限らないと注記しています事実［参考資料1］。
NASA の研究者らは、55NiTi を同じヒート・同じバッチから取った試料で、試験方法だけを変えて比べました。一定応力で熱サイクルをかけると、試験方法によって変態ひずみが 0.005〜0.01 mm/mm 変わり、これは仕事量で約 2 J/cm3 の差に相当しました。変態温度は、変態ひずみや不可逆ひずみほど方法の影響を受けず、差が出たのは外から加えた応力に対してだけでした。著者らは、「形状記憶合金には約50年の歴史があるのに、変態温度の一部の規格を除き、力学・熱力学的特性の標準的な試験手順は整っていない」とも述べています（2008年時点の記述）事実［参考資料17］。
仕事量 W を「応力 σ ×ひずみ ε」とすると本稿の計算、σ ＝ W／ε です。1 J/cm3 ＝ 1 MPa なので、W ＝ 2 J/cm3 ＝ 2 MPa を、変態ひずみの差 ε ＝ 0.005 と 0.01 で割ると、約400 MPa と約200 MPa になります。つまり、この試験は、200〜400 MPa 程度の応力のもとで行われたとみなせます。
前提と限界：仕事量＝応力×ひずみ（応力が一定）という単純な見積もりで、論文の応力値を本稿が確認したものではありません。「方法の違いで、変態ひずみが 0.005〜0.01 動き、仕事量が約2 J/cm3変わる」という規模の目安です。
ここまでの資料は、同じことを違う角度から示しています。変態温度は、最終組成（Ni／Ti 比、添加元素）、加工履歴（冷間加工の量）、熱履歴（時効の温度と時間、低温時効まで）、使用履歴（熱サイクル）、そして測り方の関数です。 Ni4Ti3 が析出すると、母相の Ni が減って Ms が上がる、という素直な向きと、低温では析出の前段階（Ni のクラスタリング）や界面の固定（ピン止め）が、むしろ変態を抑える、という逆の向きの効果が重なります［参考資料6］。向きが条件で逆転するので、一方向の経験則で予測することはできません（本稿の解説）。
実務では、素材の変態温度を決める組成管理と、部品に加工したあとの熱処理・表面処理の履歴を分けて管理し、最終形態で測り直すことになります（FDA のガイダンスの考え方と整合）［参考資料1］。
4. 超弾性の応力は温度でどう変わるか
超弾性の応力は、温度と強く結びついています。Shamimi らは、プラトーの高さ（変態が始まる応力）を、試験温度 T と Ms の差に、応力―温度の傾き（クラウジウス―クラペイロン係数）dσ/dT を掛けたものとして示しています。
σ ＝ ( T − Ms ) × dσ/dT
R 相がない系では、dσ/dT は 6〜7 MPa/℃ 程度で、これはワイヤーやチューブを引張で測った値です（変形の様式や集合組織で値は変わると注記）。R 相が関わり、A／R／M の三重点が室温より上にある場合は、R→M の 3.5〜4.0 MPa/℃ になります事実［参考資料6］。 鉄系の Fe–Mn–Al–Ni 合金では、Omori らが、ある組成で超弾性応力の温度依存が 0.53 MPa/℃（−196〜240 ℃）と小さいと報告しています。変態のエントロピー変化が小さいことが理由で、これは磁気的な寄与によると説明されています事実［参考資料12］。
dσ/dT＝6.5 MPa/℃（6〜7 の中央）を使って本稿の計算、使用温度37 ℃、Ms＝0 ℃なら、プラトーは (37−0)×6.5 ＝ 約240 MPa、Ms が −10 ℃なら約305 MPa です。Ms が10 ℃違うと、プラトー応力は約60〜70 MPa 変わります。変態温度の許容幅が ±3 ℃なら、プラトー応力のばらつきは ±18〜21 MPa になります。
同じ ±3 ℃で、Fe–Mn–Al–Ni（0.53 MPa/℃）なら ±約1.6 MPa です。基準温度から100 ℃上がると、NiTi（A→M）は約600〜700 MPa、NiTi（R→M）は約350〜400 MPa、Fe–Mn–Al–Ni は約53 MPa 上がります（図5）。
前提と限界：傾きを温度全域で一定とした直線の外挿です。NiTi では、温度が上がると、応力が降伏（すべり）の限界に達するため、100 ℃分の直線は実在しません。Omori らは、超弾性応力が温度とともに上がることが、広い温度範囲での実用を妨げる、と指摘しています［参考資料12］。傾きの違いを比べるための計算です。
なお、超弾性のプラトーの形にも注意が必要です。Shamimi らは、引張試験で見られる「リューダース帯」のようなひずみ局在（変態が帯状に広がる）が、除荷時の応力の落ち込み（逆降伏の落ち込み）や平らなプラトーとして現れ、熱分析（応力のない条件）の変態温度から予想した除荷側プラトーより高くなりうると述べています［参考資料6］。熱分析の変態温度と、引張試験のプラトー応力は、別々に測って、対応づけて読む必要があります。
5. 疲労 ― ひずみ振幅と回数を添えて読む
形状記憶合金の疲労には、2つの意味があります。繰り返しの負荷でき裂が生じて壊れる「構造疲労」と、壊れる前に、変態温度、プラトー応力、残留ひずみといった機能が少しずつ変わる「機能疲労」です。Eggeler らの総説の題名（”Structural and functional fatigue of NiTi shape memory alloys”）にも、この区別が表れています［参考資料26］。第3章で見た Carl らの熱サイクルでの Af の低下は、機能の変化の例です［参考資料9］。
構造疲労について、FDA の規制科学ツールは、低サイクル疲労（約1000万回未満）が、ニチノールの繰り返しの相変態を伴うことが複数の研究で観察されており、相変態が起きない荷重水準では、約1000万回までもつと期待されるが、それを超えて破断することもある、と説明しています。対象は超弾性のニチノールだけです事実［参考資料2］。 FDA のガイダンスは、疲労試験を空気中でなく、使用環境に近い液体中で行うよう勧め、空気中の試験では、変態の発熱により試験周波数に敏感になるためだとしています。疲労寿命の予測には、応力ではなく平均ひずみと交番ひずみの定寿命線図が適していると述べ、寿命は組成と加工に敏感で、プレストレイン（ステントを細く縮めるなど）の影響も考えるよう求めています事実［参考資料1］。
最近の研究では、表面処理で曲げ疲労の寿命を大きく延ばした例があります。予ひずみ温間レーザーショックピーニング（レーザーパルスの衝撃で表面層を加工する方法）という表面加工で、最大表面引張ひずみ1.94%で曲げ疲労寿命が500万回を超え、未処理のナノ結晶 NiTi の3000倍以上だったと報告されています（著者の主張。特定の NiTi と条件）事実［参考資料25］。 温度の影響は、Lin らの動的機械分析（DMA）での試験で、Af より高い温度では温度が上がるほど疲労寿命が短くなり、エネルギー散逸が減ることが示されています［参考資料24］。
FDA の規制科学ツールが目安とする約1000万回（107回）を本稿の計算、周波数1 Hz で試験すると、107 ÷ 86,400 秒／日 ＝ 約116日かかります。50 Hz なら約55.6時間、60 Hz なら約46時間です。
前提と限界：試験機が止まらず連続で動く場合の単純計算です。高い周波数は試験を速めますが、FDA のガイダンスが述べるように、空気中では変態の発熱で試験周波数に敏感になり、結果が変わりえます［参考資料1］。「回数」と「周波数・環境」は、セットで見る必要があります。
「1000万回もつ」という言葉は、どのひずみ振幅と平均ひずみで、どの温度・環境で、どんな表面で、どの試験片（ワイヤーか、切り出した部品か）での話かが書かれて初めて意味を持ちます。FDA のガイダンスが、定寿命線図を、最終形態を代表する試料で、実験的につくるよう求めているのは、組成と加工に敏感だからです［参考資料1］。 また、表面の加工で寿命が数桁変わりうること［参考資料25］、試験温度が Af を超えるかで寿命が変わること［参考資料24］は、ワイヤーの疲労データを他の形状や熱処理に流用できない理由です（本稿の解説）。
6. Cu系・Fe系・高温形状記憶合金
実用の中心は Ni–Ti ですが、他の合金系にも特徴があります。Tanaka らは、2010年の時点で、Ni-Ti は適度な延性と優れた超弾性ひずみをもち、実用に使える超弾性材料は Ni-Ti 系だけだと述べています事実［参考資料13］。その後の系も含め、確認できた範囲を表にします。
| 合金系 | 確認できた特徴 | 本稿で確認できなかったこと |
|---|---|---|
| Ni–Ti（ニチノール） | ほぼ等原子比。B2、B19′、R 相。医療機器の主要材料［参考資料1］。回復できる変形は最大で約10%（引用値）、引張伸びは30%超（引用値）［参考資料10］ | 他の系との公平な性能比較（条件がそろった比較） |
| Cu–Al–Mn | 秩序度の低い β（L21）相をもつ多結晶で、延性が優れ、超弾性、一方向・二方向の記憶効果を示す。粒径と集合組織を熱機械処理で制御すると特性が大きく改善する。医療用ガイドワイヤーへの応用例が示されている［参考資料15］ | 変態温度・疲労・コストの数値 |
| Cu–Zn–Al | Tanaka らは、Ni-Ti と Cu-Zn-Al が数%以上の可逆ひずみを示すと述べる［参考資料13］ | 個別の特性・耐久性 |
| Fe–Mn–Al–Ni | 多結晶の鉄系で、超弾性ひずみ13%超、引張強さ1 GPa超（Ni-Ti の最大超弾性ひずみのほぼ2倍）、大きな減衰能［参考資料13］。超弾性応力の温度依存が小さい（0.53 MPa/℃、−196〜240 ℃の一例）［参考資料12］ | 疲労寿命、実用寸法の部材、コスト |
| 高温形状記憶合金（Ni–Ti–Pd、Ni–Ti–Pt、Ni–Ti–Hf、Ni–Ti–Zr など） | Ms の範囲で3グループ：I＝100〜400 ℃、II＝400〜700 ℃、III＝700 ℃以上。回復ひずみ、長期安定性、塑性変形・クリープへの抵抗、耐環境性が条件で、加工性の悪さと材料費が課題。Ti–Ni–Pd、Ti–Ni–Pt で応用例が示されている［参考資料14］。二元 Ni-Ti の Af は最大約115 ℃で、Au・Pt・Pd・Hf・Zr の添加で上がる（Hf と Zr 以外は費用が大きく上がると著者が述べる）［参考資料9］ | 量産性、各系の長期の熱サイクル安定性（Carl らの結果の他） |
すべて事実（各論文の要旨・序文の記述）。表の整理は本稿の解説です。他の系との比較値は、試験条件・試料形態が違うため、並べて優劣をつけていません。
Noebe らの NASA の報告は、「変態温度が高い」ことと「仕事ができる」ことが別だと示しています。Ni30Pt20Ti50（20Pt）は変態温度が230 ℃以上、Ni20Pt30Ti50（30Pt）は530 ℃以上で、どちらも室温で変形して、破断限界（3〜4%）まで無負荷で100%のひずみ回復をしました。しかし荷重のもとで熱サイクルをかけると、20Pt は従来の二元 NiTi に似た挙動で、仕事量は最大で約9 J/cm3（引張延性で制限）でした。一方、30Pt は、オーステナイトの降伏強度がマルテンサイトと同程度かそれ以下のため、荷重のもとでの変態ひずみがほぼゼロで、仕事量はゼロでした事実［参考資料16］。
高温形状記憶合金の課題は、変態温度を上げることだけではありません。Noebe らの30Pt では、高温相が低温相より強くないと、荷重に逆らって仕事ができません［参考資料16］。Ma らは、回復ひずみ、長期安定性、塑性変形やクリープへの抵抗、耐環境性が揃うことが条件で、これは使用温度が高いほど難しくなる（熱で活性化される機構が増える）と整理しています［参考資料14］。 Carl らの Ni 過剰の NiTi-20Zr は、10回の熱サイクルで Af が約40 ℃低下しました［参考資料9］。変態温度の高さと、繰り返しの安定性、強度の順序を、別々に確認する必要があります（本稿の解説）。
7. 応用と評価の現場 ― 医療機器、航空宇宙、アクチュエータ
(1) 医療機器：規制文書が材料に何を求めているか
ニチノールは、ステント、人工心臓弁、ガイドワイヤー、下大静脈フィルターなどの心血管デバイスをはじめ、低侵襲手技向けの製品で使われている、と FDA のガイダンスは述べています。そのうえで、ニチノールの熱機械的な挙動と加工への敏感さは、ステンレス鋼、チタン、コバルトクロムなどの従来の金属にはない特別な配慮を要するとして、非臨床評価の技術的な考え方を示しています。このガイダンスは拘束力のない推奨で、2021年7月9日に発行された版が現行です事実［参考資料1］。
材料の側から見ると、ガイダンスの項目は、本稿のこれまでの章と対応しています（本稿の解説）。
| ガイダンスの項目（IV 章） | 求められる内容（要旨） | 本稿の章との対応 |
|---|---|---|
| A-1 材料の組成 | 認定された合意規格（例：ASTM F2063）に適合するなら、その旨を示す。適合しないなら組成と特性を示す | 第3章(1) |
| A-2 製造 | 原料から最終形態までの工程の流れ。レーザー切断、焼鈍、形付けなどの熱工程と、表面処理を詳しく | 第3章(2) |
| A-3 擬弾性／形状記憶 | どちらの挙動を使うか、あるいは使わないかを明記する | 第2章 |
| A-4 変態温度 | 最終形態で、可能なら3ロット以上。擬弾性なら Af（または R′f）か使用温度の力学データ、形状記憶なら As・Ms・Mf も。F2004、F2082 または同等の方法 | 第3章(4) |
| B 力学試験 | 変位制御、前処理（予変形）、使用温度での試験、疲労は液体中で、定寿命線図、プレストレイン。材料モデルのパラメータは F2516 などで取得 | 第4・5章 |
| C 腐食試験 | 孔食（F2129 の手順）とニッケルイオンの溶出、異種金属との接触腐食。表面仕上げに依存 | 第9章（規格） |
| D・E 生体適合性・表示 | 生体適合性の評価と、警告表示 | 本稿では扱わない |
すべて事実（FDA のガイダンス［参考資料1］の項目の要旨）。ガイダンスは、各項目の細部を製品ごとの条件と結びつけて求めています。本稿は、特定の製品の評価や、医療上の助言を書きません。
(2) 航空宇宙：作動と軽量化、そして高温
Hartl と Lagoudas の総説は、航空宇宙における形状記憶合金の応用を、大気中の飛行と宇宙飛行の両方について、過去と現在の例と設計上の課題を含めて整理しています［参考資料22］。NASA の技術報告書には具体例があります。
- 可変形状シェブロン：ジェットエンジンの排気ノズルの後縁の鋸歯状の構造「シェブロン」は、離陸時の騒音を下げます。Cabell らは、形状記憶合金のアクチュエータを組み込んだ実機大の可変形状シェブロン（VGC）のファンノズルを、ボーイングのノズル試験施設の代表的な流れ条件で試験しました。アクチュエータの加熱を制御する比例積分の制御系でシェブロンの先端の突っ込み量を調整し、制御可能であることを示しています事実［参考資料19］。
- 高温の排気に使う：NASA の2011年の技術報告（Tech Briefs）は、高温形状記憶合金により、ファン側の低温の流れとコア側の高温の流れのどちらでも作動できる適応型シェブロンが可能になる、と説明しています事実［参考資料20］。
- 超弾性スプリングタイヤ：NASA グレン研究センターは、火星・月面ローバー向けの、コイルばねを編んだ非空気入りタイヤを、グッドイヤーと開発しています。超弾性の形状記憶合金のばねを使った版は、鋼のばねの約30倍の可逆変形ができるとされ、設計には、ばね同士の複雑な相互作用を含む大規模な有限要素解析が使われています事実［参考資料21］。
(3) アクチュエータ：応答は「加熱」より「冷却」で決まる
Romančík らの2026年の総説は、形状記憶合金アクチュエータの冷却は、周囲の室温への放熱が最も一般的で、より速い動作が要る場合は、強制空冷、ヒートシンク、冷却液、ペルチェ素子などが必要だと述べています。応答時間は加熱、特に冷却の速さで決まり、1回の動作がふつう数秒かかることが最大の制約の一つです。ワイヤーは、高い回復応力と、3〜4%以下の中程度のひずみでの見通しやすい耐久性をもつ一方、使えるストロークが限られます。コイル形状は変位を拡大しますが、応答帯域と疲労寿命を犠牲にし、ワイヤーを束ねると熱がたまって繰り返し周波数が下がる、と整理されています事実［参考資料23］。 同じ総説は、形状記憶合金のエネルギー密度が 5000〜25000 kJ/m3 と報告され、ヒトの骨格筋の 40〜70 kJ/m3 を大きく上回る、としています事実［参考資料23］。
仕事量の上限の目安は、応力×ひずみです本稿の計算。応力200 MPa、ひずみ4%（例示の値）なら、200 MPa × 0.04 ＝ 8 MPa ＝ 8 J/cm3（＝8000 kJ/m3）です。この値は、上の総説が報告する 5000〜25000 kJ/m3 の範囲にあり、Noebe らの20Pt の最大仕事量（約9 J/cm3＝9000 kJ/m3）［参考資料16］と同じ桁です。骨格筋の 40〜70 kJ/m3 との比は、8000 ÷ 70 ＝ 約114倍から 8000 ÷ 40 ＝ 200倍です。
前提と限界：応力が一定で、ひずみ全域で同じ応力を出す理想化です。この値は合金の体積あたりで、加熱・冷却の装置、拘束のばね、配線を含むアクチュエータ全体の値ではありません。また、第3章の NASA の試験では、試験方法だけで約2 J/cm3（この例の約4分の1）動きました［参考資料17］。出力の数字は、条件を揃えて読む必要があります。
(4) 造形と加工
Wang らの総説は、NiTi は加工性が悪く、複雑な形状の部品への展開が難しいと述べ、選択的レーザー溶融（SLM）などの付加製造が複雑な構造を作る自由度を与えると期待しています。その総説は、SLM で生じる特有の組織、各種の造形条件で報告された変態挙動と力学特性をまとめています事実［参考資料10］。造形品の変態温度や機能は、造形条件と熱処理に左右されると考えられますが（本稿の解説）、その定量的な比較は本稿の調査範囲では扱っていません。
8. 限界と、確認できなかったこと
(1) 組成と変態温度の定量的な関係
NiTi の Ni 量あたりの変態温度の変化量（K／at.%）は、確認できた一次資料から示せませんでした。第3章の「約100 K／at.%」は形状記憶合金一般の記述です。
(2) 論文の読み方
Shamimi らと、FDA のガイダンス、FDA の規制科学ツールのページ、Carl らの序文と結果、Beke らの導入部、Wang らの序文は本文を読みました。Tanaka ら、Omori ら、Ma ら、Sutou らは出版社の要旨のみ、NASA の報告書は NASA Technical Reports Server の要旨のみ確認しています。Eggeler らと Otsuka と Ren の総説は、存在と書誌の確認にとどまります。Elsevier（ScienceDirect）の頁は、AI 等による利用を禁じる旨を表示するため、本文を取得していません。
(3) 規格の本文
JIS H 7001〜7107、ASTM F2004、F2063、F2082、F2516、F2005、F2633、F3211、E2948、F2129 の本文は確認していません。番号・題名・年・FDA の認定状況・JIS の制定改正年月日の範囲です。ASTM International のサイトは AI 利用を禁じる旨を表示しているため、開いていません。
(4) 国際規格（国際標準化機構（ISO）・IEC・IEEE）
ISO の規格検索（2026年10月10日）で、「shape memory alloy」「nitinol」に該当する規格は見つかりませんでした。IEC・IEEE にも、該当する規格は確認できませんでした。実際には、歯科用の矯正ワイヤーなど、用途別の規格で NiTi が扱われている可能性がありますが、本稿は確認していません。
(5) 規制・市場
FDA のガイダンスは米国の文書です。日本・EU の医療機器規制での扱い、各国の価格・供給は確認していません。企業の製品の優劣は論じていません。
(6) 資料間の違い
Af の位置づけは資料で異なります（Shamimi らは超弾性の指標として不適切な場合があると主張し、FDA は Af または R′f または力学データのどれかを求める）。本稿は両方を示し、どちらかに統一していません。
9. 評価規格の読み方
形状記憶合金の評価は、(a) 変態温度（As・Af・Ms・Mf、R 相の温度）、(b) 引張特性（プラトー応力、回復ひずみ、残留ひずみ）、(c) 繰り返しの挙動（熱サイクルでの変態温度の変化、力学的疲労）、(d) 組成・仕様、(e) 腐食・溶出、に分けられます。日本には JIS H 7xxx の形状記憶合金専用の規格群があり、米国には ASTM F シリーズ（医療機器・外科インプラント向けのニチノール規格群）があります。国際規格（ISO・IEC・IEEE）は、本稿の調査範囲では確認できませんでした。
規格の対応表
| 評価項目 | ISO | IEC・IEEE | JIS | ASTM | 測定条件で値が変わる点 |
|---|---|---|---|---|---|
| 変態温度（熱分析、曲げ・自由回復）事実 | 確認できなかった | 確認できなかった | JIS H 7101「形状記憶合金の変態点測定方法」（制定1989/03/01、最新改正2002/03/20、確認2021/10/20） | F2004「Standard Test Method for Transformation Temperature of Nickel-Titanium Alloys by Thermal Analysis」（-24）、F2082/F2082M「Determination of Transformation Temperature of Nickel-Titanium Shape Memory Alloys by Bend and Free Recovery」（-23） | 熱分析と曲げ・自由回復は同じ Af を与えるとは限らない（FDA）。最終形態か素材か、ロットの数、組成と熱処理で値が変わる |
| 引張特性（超弾性・形状記憶）事実 | ISO 6892-1:2019（金属一般の室温引張。超弾性合金専用ではない） | 確認できなかった | JIS H 7103「Ti-Ni形状記憶合金の引張試験方法」（制定1991/09/01、改正2012/10/22、確認2022/10/20）、JIS Z 2241（金属材料一般） | F2516「Standard Test Method for Tension Testing of Nickel-Titanium Superelastic Materials」（-22） | 試験温度（プラトーは温度に比例して上がる）、ひずみ速度、試験片の形（ワイヤー・チューブ）、前処理 |
| コイルばねの定ひずみ・熱サイクル試験（アクチュエータ）事実 | 確認できなかった | 確認できなかった | JIS H 7105「Ti-Ni形状記憶合金コイルばねの定ひずみ試験方法」（改正2012/10/22、確認2022/10/20）、JIS H 7106「形状記憶合金コイルばねの定ひずみ熱サイクル試験方法」（改正2002/03/20、確認2021/10/20） | 確認できなかった | ひずみの大きさ、サイクル数、加熱・冷却の条件 |
| 材料の仕様（組成・性質・形状）事実 | 確認できなかった | 確認できなかった | JIS H 7107「Ti-Ni形状記憶合金線，条及び管」（制定2003/10/20、改正2009/04/20、確認2024/10/21） | F2063「Standard Specification for Wrought Nickel-Titanium Shape Memory Alloys for Medical Devices and Surgical Implants」（-18）、F2633「Standard Specification for Wrought Seamless Nickel-Titanium Shape Memory Alloy Tube for Medical Devices and Surgical Implants」（-19） | 規格の仕様に適合しても、最終形態の変態温度・疲労は別に確認する（FDA のガイダンスの考え方） |
| 用語事実 | 確認できなかった | 確認できなかった | JIS H 7001「形状記憶合金用語」（制定1989/03/01、改正2009/04/20、確認2024/10/21） | F2005「Standard Terminology for Nickel-Titanium Shape Memory Alloys」（-21） | As・Af・Ms・Mf、R 相の用語が、二段の変態では R 相を含む形で定義される |
| 疲労事実 | 確認できなかった | 確認できなかった | 確認できなかった | F3211「Standard Guide for Fatigue-to-Fracture (FtF) Methodology for Cardiovascular Medical Devices」（-17）、E2948「Standard Test Method for Conducting Rotating Bending Fatigue Tests of Solid Round Fine Wire」（-24）、F2477「Standard Test Methods for in vitro Pulsatile Durability Testing of Vascular Stents and Endovascular Prostheses」（-23／-24） | ひずみ振幅・平均ひずみ、周波数、液体中か空気中か、プレストレイン、表面（FDA のガイダンスと規制科学ツール） |
| 腐食・ニッケル溶出事実 | ISO 10993-15:2019「Biological evaluation of medical devices — Part 15: Identification and quantification of degradation products from metals and alloys」（第2版） | 確認できなかった | 確認できなかった | F2129「Standard Test Method for Conducting Cyclic Potentiodynamic Polarization Measurements to Determine the Corrosion Susceptibility of Small Implant Devices」（-24） | 表面仕上げ（電解研磨、化学エッチングなど）、形状、環境（FDA のガイダンス） |
規格の番号・題名・版は、ISO は ISO の規格ページ、JIS は JISC のデータベース、ASTM は FDA の認定規格データベース（更新日 2026年9月28日）で確認しました（本稿は ASTM のサイトを開いていません）［参考資料29・28・32・33・3・4・5］。表の整理は本稿の解説です。ASTM の版（-24、-23、-18 など）は FDA の認定規格データベースに載っている版で、最新版とは限りません。
各行の規格の番号・題名・版・年月日は事実（規格団体・日本産業標準調査会・FDA の公式ページで確認）です。どの欄にどの規格を置くかの整理は本稿の計算（本稿による整理）です。改訂中・制定途中の規格は確認できなかったため、未確定／将来に当たる行はありません。
規格の読み方の注意
- JIS の形状記憶合金の規格は、改正が古いものが多い。H 7101 と H 7106 は2002年改正、H 7001・H 7107 は2009年改正、H 7103・H 7105 は2012年改正で、いずれも直近の確認年（2021〜2024年）で有効と確認されています［参考資料33・32］。一方、ASTM の F シリーズは医療機器向けに近年も版が更新されています（FDA の認定状況）［参考資料3］。JIS と ASTM は、測る対象（実験室の素材評価か、医療機器の部品か）の想定が違うので、数値は直接比べられません。
- 変態温度の規格は、手法ごとに別の値を与えうる。FDA は、F2004 と F2082 が同じ Af を与えるとは限らないと注記しています［参考資料1］。報告値には、手法・試料の状態（素材か最終形態か）・昇温速度などを併記して読みます。
- 規格に「超弾性合金の疲労」を直接定めたものは、確認できた範囲では見当たらない。疲労は、F3211（心血管デバイスの疲労破断の方法論のガイド）や E2948（細線の回転曲げ疲労）などを組み合わせ、FDA の規制科学ツールが示す方針で計画されます［参考資料2・5・4］。規格は「方法」であり、寿命の保証ではありません。
- NASA の研究者らは、2008年に「力学・熱力学的特性の標準が整っていない」と述べています。その後、F2516 などが整備されたことは FDA の認定状況から確認できますが［参考資料3］、アクチュエータ用途（荷重下の熱サイクル、仕事量）を直接定める国際規格は確認できませんでした［参考資料17］。
- 形状記憶合金は、2つの結晶構造のあいだの可逆な変態を、温度か応力で起こす合金です。Ms・Mf・As・Af で温度を表し、R 相が入ることがあります事実
- 変態温度は、組成・加工・時効（低温でも）・熱サイクル・測り方で動きます。NiTi-20Zr で Ni ±0.2 at.% が大きな差に、Ni 過剰側は10回の熱サイクルで Af が約40 ℃動きました事実
- 超弾性の応力は温度に比例して上がります。NiTi は約6〜7 MPa/℃、R 相が関わると3.5〜4.0、Fe–Mn–Al–Ni は0.53 MPa/℃事実。Ms の10 ℃の違いは、プラトー応力で約60〜70 MPa に当たります本稿の計算
- 疲労は「ひずみ振幅・平均ひずみ・回数・環境・表面」で読みます。約1000万回未満の低サイクル疲労は繰り返しの相変態を伴います事実
- 高温形状記憶合金は、変態温度が高いことと、仕事ができることは別です。Ni20Pt30Ti50 は荷重下の仕事量がゼロでした事実
- 評価規格は、JIS H 7xxx と ASTM F シリーズが中心で、ISO・IEC・IEEE の専用規格は確認できませんでした。
10. 用語集
- 形状記憶効果
- 低温で変形しても、加熱すると元の形に戻る現象。
- 超弾性（擬弾性）
- Af より高い温度で、応力により変態が起こって大きく変形し、除荷で元に戻る現象。
- オーステナイト／マルテンサイト
- 高温相（Ni-Ti では B2 構造）／低温相（B19′ 構造、単斜晶）。
- R 相
- オーステナイトとマルテンサイトのあいだに現れる中間相（菱面体晶）。
- Ms・Mf・As・Af
- 冷却時の変態の開始・終了、加熱時の逆変態の開始・終了の温度。
- プラトー
- 変態が進む間、応力がほぼ一定になる範囲。
- クラウジウス―クラペイロン係数
- 変態応力が温度で増える割合（dσ/dT）。
- Ni4Ti3
- Ni 過剰の Ni-Ti の時効で析出する相。母相の Ni 量を変える。
- 時効（エイジング）
- 溶体化後や冷間加工後に、中程度の温度で保持して析出などを起こす熱処理。
- 構造疲労／機能疲労
- き裂による破断／変態温度や応力などの機能の変化。
- HTSMA
- 高温形状記憶合金。変態温度が100 ℃を超えるもの。
- DSC
- 示差走査熱量測定。温度を変えながら吸熱・発熱を測り、変態温度を求める方法の一つ。
11. 参考資料（一次情報）
- 米国食品医薬品局（FDA） “Technical Considerations for Non-Clinical Assessment of Medical Devices Containing Nitinol — Guidance for Industry and FDA Staff”（2021年7月9日発行、2020年10月15日初版、2019年4月19日案、docket FDA-2019-D-1261。「拘束力のない推奨」と明記） — www.fda.gov/regulatory-information/search-fda-guidance-documents/te…
- 米国食品医薬品局（FDA）CDRH “Strategy to Estimate Low to High Cycle Fatigue Transition of Nitinol for Fatigue to Fracture Test Planning”（Catalog of Regulatory Science Tools） — cdrh-rst.fda.gov/strategy-estimate-low-high-cycle-fatigue-transitio…
- 米国食品医薬品局（FDA） “Recognized Consensus Standards: Medical Devices” データベースの検索結果（題名に nickel-titanium を含む規格。同データベースの更新日 2026年9月28日） — www.accessdata.fda.gov/scripts/cdrh/cfdocs/cfStandards/results.cfm?…
- 米国食品医薬品局（FDA） “Recognized Consensus Standards: Medical Devices” データベースの検索結果（題名に nitinol を含む規格。更新日 2026年9月28日） — www.accessdata.fda.gov/scripts/cdrh/cfdocs/cfStandards/results.cfm?…
- 米国食品医薬品局（FDA） “Recognized Consensus Standards: Medical Devices” データベースの検索結果（規格番号 F3211） — www.accessdata.fda.gov/scripts/cdrh/cfdocs/cfStandards/results.cfm?…
- Shamimi A. ほか “The Effect of Low Temperature Aging and the Evolution of R-Phase in Ni-Rich NiTi”, Shap. Mem. Superelasticity 4, 417–427 (2018), DOI 10.1007/s40830-018-0193-9（全文は Confluent Medical Technologies の資料頁で公開） — doi.org/10.1007/s40830-018-0193-9
- Confluent Medical Technologies 上記 Shamimi らの論文の全文PDF（会社の資料頁。本稿はこの全文を読んだ） — confluentmedical.com/wp-content/uploads/2023/05/5851cb2c40d9a5258e0…
- Beke D. L., Azim A. A. “On the Strong Composition Dependence of the Martensitic Transformation Temperature and Heat in Shape Memory Alloys”, Materials 17, 4116 (2024), DOI 10.3390/ma17164116（オープンアクセス） — doi.org/10.3390/ma17164116
- Carl M. ほか “Effect of Ni-Content on the Transformation Temperatures in NiTi-20 at. % Zr High Temperature Shape Memory Alloys”, Metals 7, 511 (2017), DOI 10.3390/met7110511（オープンアクセス） — doi.org/10.3390/met7110511
- Wang X. ほか “A Short Review on the Microstructure, Transformation Behavior and Functional Properties of NiTi Shape Memory Alloys Fabricated by Selective Laser Melting”, Materials 11, 1683 (2018), DOI 10.3390/ma11091683（オープンアクセス） — doi.org/10.3390/ma11091683
- Li S. ほか “Effect of Heat Treatment Temperature on Martensitic Transformation and Superelasticity of the Ti49Ni51 Shape Memory Alloy”, Materials 12, 2539 (2019), DOI 10.3390/ma12162539（オープンアクセス） — doi.org/10.3390/ma12162539
- Omori T. ほか “Superelastic Effect in Polycrystalline Ferrous Alloys”, Science 333, 68–71 (2011), DOI 10.1126/science.1202232 — doi.org/10.1126/science.1202232
- Tanaka Y. ほか “Ferrous Polycrystalline Shape-Memory Alloy Showing Huge Superelasticity”, Science 327, 1488–1490 (2010), DOI 10.1126/science.1183169 — doi.org/10.1126/science.1183169
- Ma J., Karaman I., Noebe R. D. “High temperature shape memory alloys”, Int. Mater. Rev. 55, 257–315 (2010), DOI 10.1179/095066010X12646898728363 — doi.org/10.1179/095066010X12646898728363
- Sutou Y. ほか “Ductile Cu–Al–Mn based shape memory alloys: General properties and applications”, Mater. Sci. Technol. 24, 896–901 (2008), DOI 10.1179/174328408X302567 — doi.org/10.1179/174328408X302567
- Noebe R. ほか（NASA） “Properties and Potential of Two (Ni,Pt)Ti Alloys for Use as High-Temperature Actuator Materials”, Proc. SPIE（2005年5月16日）、NASA Technical Reports Server 20050185200 — ntrs.nasa.gov/citations/20050185200
- Padula S. A. II ほか（NASA） “Influence of Test Procedures on the Thermomechanical Properties of a 55NiTi Shape Memory Alloy”（2008年3月の会議論文）、NASA Technical Reports Server 20080047419 — ntrs.nasa.gov/citations/20080047419
- Lach C. L. ほか（NASA） “Effects of Thermomechanical History on the Tensile Behavior of Nitinol Ribbon”（2002年）、NASA Technical Reports Server 20030014802 — ntrs.nasa.gov/citations/20030014802
- Cabell R. H. ほか（NASA） “Feedback Control of a Morphing Chevron for Takeoff and Cruise Noise Reduction”（2004年）、NASA Technical Reports Server 20040139184 — ntrs.nasa.gov/citations/20040139184
- Quackenbush T. R., McKillip R. M. Jr.（NASA） “High-Temperature Smart Structures for Engine Noise Reduction and Performance Enhancement”（NASA Tech Briefs、2011年2月）、NASA Technical Reports Server 20110012201 — ntrs.nasa.gov/citations/20110012201
- Naghipour P. ほか（NASA） “Development of the Shape Memory Alloy Spring Tire for Martian Temperatures”（NASA Technical Reports Server 20260008869、2026年9月公開） — ntrs.nasa.gov/citations/20260008869
- Hartl D. J., Lagoudas D. C. “Aerospace applications of shape memory alloys”, Proc. Inst. Mech. Eng. G 221, 535–552 (2007), DOI 10.1243/09544100JAERO211 — doi.org/10.1243/09544100JAERO211
- Romančík J. ほか “Shape Memory Alloy Actuators in Robotics”, Actuators 15, 162 (2026), DOI 10.3390/act15030162（オープンアクセス） — doi.org/10.3390/act15030162
- Lin Y. ほか “Experimental Study on Temperature Effects on NiTi Shape Memory Alloys under Fatigue Loading”, Materials 13, 573 (2020), DOI 10.3390/ma13030573（オープンアクセス） — doi.org/10.3390/ma13030573
- Yan ほか “Bending-fatigue-resistant hierarchical NiTi shape memory alloy”, Nat. Commun. 17, 6376 (2026), DOI 10.1038/s41467-026-72857-z（オープンアクセス） — doi.org/10.1038/s41467-026-72857-z
- Eggeler G. ほか “Structural and functional fatigue of NiTi shape memory alloys”, Mater. Sci. Eng. A 378, 24–33 (2004), DOI 10.1016/j.msea.2003.10.327 — doi.org/10.1016/j.msea.2003.10.327
- Otsuka K., Ren X. “Physical metallurgy of Ti–Ni-based shape memory alloys”, Prog. Mater. Sci. 50, 511–678 (2005), DOI 10.1016/j.pmatsci.2004.10.001 — doi.org/10.1016/j.pmatsci.2004.10.001
- ISO “ISO 10993-15:2019 Biological evaluation of medical devices — Part 15: Identification and quantification of degradation products from metals and alloys”（ISO 規格ページ） — www.iso.org/standard/68937.html
- ISO “ISO 6892-1:2019 Metallic materials — Tensile testing — Part 1: Method of test at room temperature”（ISO 規格ページ） — www.iso.org/standard/78322.html
- 日本産業標準調査会（JISC） 「JIS Z 2241 金属材料引張試験方法」のJIS詳細（制定1952/07/22、最新改正2023/08/21〔追補1〕） — www.jisc.go.jp/app/jis/general/GnrJISNumberNameSearchList?show&jisS…
- 日本規格協会（JSA） JIS Z 2241:2022 の試し読み頁（序文に、対応国際規格 ISO 6892-1:2019 とその対応の程度 MOD の記載） — webdesk.jsa.or.jp/preview/pre_jis_z_02241_000_000_2022_j_ed10_ch.pdf
- 日本産業標準調査会（JISC） 「JIS検索」のJISリスト（H 7 で始まるJIS。形状記憶合金のJISなどを含む） — www.jisc.go.jp/app/jis/general/GnrJISNumberNameSearchList?show&jisS…
- 日本産業標準調査会（JISC） 「JIS検索」（番号・名称からJISを検索）。本稿は JIS Z 2255、C 2501、K 7121、K 7122、R 1611、H 7801、R 3257、R 1703-1、H 7101 などの番号・題名・制定／改正年月日を、JISリストとJIS規格詳細画面で確認 — www.jisc.go.jp/app/jis/general/GnrJISSearch.html
12. 主張と出典の対応表（監査）
| 本文の主張 | 根拠 | 区分 |
|---|---|---|
| ニチノールがほぼ等原子比の Ni–Ti 合金で、オーステナイトとマルテンサイトの可逆な変態が温度（形状記憶）か応力（擬弾性）で起こること。As・Af・Ms・Mf・R 相・R′ 相の定義（二段の変態を含む）。医療機器での使用例（ステント、人工心臓弁、ガイドワイヤー、下大静脈フィルターなど）。ガイダンスの発行日（2021年7月9日、2020年10月15日初版、2019年4月19日案）と「拘束力のない推奨」であること。組成・熱履歴・表面処理・前処理への依存。最終形態で、3ロット以上の変態温度。F2004・F2082 が同じ Af を与えるとは限らないこと。変位制御、前処理、液体中の疲労試験、定寿命線図、プレストレイン、F2516 の利用、腐食・ニッケル溶出の項目 | FDA のガイダンスの本文 出典1 https://www.fda.gov/regulatory-information/search-fda-guidance-documents/technical-considerations-non-clinical-assessment-medical-devices-containing-nitinol | 事実 |
| 低サイクル疲労（約1000万回未満）と繰り返しの相変態の関係、相変態のない荷重水準は約1000万回までもつと期待されること、超弾性のニチノールのみが対象であること、F3211 を用いること | FDA の規制科学ツール 出典2 https://cdrh-rst.fda.gov/strategy-estimate-low-high-cycle-fatigue-transition-nitinol-fatigue-fracture-test-planning | 事実 |
| Ni 50.8 at.% の Ni–Ti の低温時効（25〜250 ℃、1〜720時間）、100 ℃・105時間で約5 nm の Ni4Ti3 析出と Ni のクラスタリング、冷間加工＋時効の通例の温度域（350〜575 ℃）と3つの目的の相反、変態温度の許容幅 ±3 ℃、Ni4Ti3 と母相の Ni／Ti 比による制御、R 相と Af の位置づけ（Af が超弾性と無関係とする主張、Af 45 ℃超で37 ℃の超弾性）、dσ/dT（6〜7、R→M は3.5〜4.0 MPa/℃）、σ＝(T−Ms)dσ/dT、リューダース帯と逆降伏の落ち込み | Shamimi ら（2018）の全文 出典6 https://doi.org/10.1007/s40830-018-0193-9 出典7 https://confluentmedical.com/wp-content/uploads/2023/05/5851cb2c40d9a5258e08682b2ad73354.pdf | 事実 |
| 形状記憶合金一般で組成1 at.% が変態温度を約100 K 動かしうること。Ti–Pd 系で傾きが −15〜−60 K/at.% と第3元素で約4倍違うこと | Beke と Azim（2024）の導入部 出典8 https://doi.org/10.3390/ma17164116 | 事実 |
| NiTi-20 at.% Zr（Ni 49.8、50.0、50.2 at.%）の変態温度と時効（550・600 ℃）への反応の違い、Ni 過剰側の安定化に8回、Af の低下39.5 ℃（溶体化）と約25 ℃（熱処理後）、安定の定義（連続2回の差0.5 ℃未満）、二元 Ni-Ti の Af 最大約115 ℃と添加元素、Hf・Zr 以外は費用が大きく上がるという著者の記述 | Carl ら（2017） 出典9 https://doi.org/10.3390/met7110511 | 事実 |
| B2 オーステナイト・B19′ マルテンサイト・R 相、回復できる変形（最大約10%、引用値）、引張伸び30%超（引用値）、加工性の悪さと SLM による複雑形状、SLM の組織と変態挙動のまとめ | Wang ら（2018） 出典10 https://doi.org/10.3390/ma11091683 | 事実 |
| Ti49Ni51 急冷凝固材の723・773・823 K 熱処理での組織・変態経路の違い、773 K で熱ヒステリシスが小さいこと | Li ら（2019）の要旨 出典11 https://doi.org/10.3390/ma12162539 | 事実 |
| ニチノールのリボンの室温引張挙動が熱機械履歴に依存し、R 相の量と状態が最初のプラトー応力を決めること | NASA Lach ら（2002）の要旨 出典18 https://ntrs.nasa.gov/citations/20030014802 | 事実 |
| 55NiTi を同じヒート・バッチから取って試験方法を変えると、変態ひずみが 0.005〜0.01 mm/mm、仕事量で約 2 J/cm3 変わること、変態温度は影響が小さく外部応力にのみ差が出たこと、力学・熱力学的特性の標準的試験手順が整っていないという著者の記述（2008年） | NASA Padula ら（2008）の要旨 出典17 https://ntrs.nasa.gov/citations/20080047419 | 事実 |
| Fe–Mn–Al–Ni の超弾性応力の温度依存 0.53 MPa/℃（−196〜240 ℃の一例）と、小さい変態エントロピー変化の磁気的な寄与。超弾性応力が温度とともに上がることが広い温度範囲での実用を制限するという記述 | Omori ら（2011）の要旨 出典12 https://doi.org/10.1126/science.1202232 | 事実 |
| 鉄系合金の超弾性ひずみ13%超、引張強さ1 GPa超、Ni-Ti の最大超弾性ひずみのほぼ2倍、大きな減衰能。Ni-Ti が当時（2010年）唯一の実用の超弾性材料であるという記述。Ni-Ti と Cu-Zn-Al が数%超の可逆ひずみを示すこと | Tanaka ら（2010）の要旨 出典13 https://doi.org/10.1126/science.1183169 | 事実 |
| 高温形状記憶合金の3グループ（Ms 100〜400、400〜700、700 ℃以上）、条件（回復ひずみ、長期安定性、塑性変形・クリープへの抵抗、耐環境性）、課題（加工性・材料費）、Ti-Ni-Pd・Ti-Ni-Pt の応用例 | Ma ら（2010）の要旨 出典14 https://doi.org/10.1179/095066010X12646898728363 | 事実 |
| Ni30Pt20Ti50（変態温度230 ℃以上）と Ni20Pt30Ti50（530 ℃以上）、破断限界（3〜4%）まで無負荷で100%回復、20Pt の最大仕事量約9 J/cm3、30Pt は荷重下の仕事量ゼロとその理由 | NASA Noebe ら（2005）の要旨 出典16 https://ntrs.nasa.gov/citations/20050185200 | 事実 |
| Cu–Al–Mn の延性、超弾性・一方向・二方向記憶効果、粒径・集合組織の制御、医療用ガイドワイヤーへの応用例 | Sutou ら（2008）の要旨 出典15 https://doi.org/10.1179/174328408X302567 | 事実 |
| 航空宇宙での応用の総説の範囲（大気中飛行と宇宙飛行） | Hartl と Lagoudas（2007）の要旨 出典22 https://doi.org/10.1243/09544100JAERO211 | 事実 |
| 実機大の可変形状シェブロン（形状記憶合金アクチュエータ）、加熱制御による先端の突っ込み量の調整、ボーイングのノズル試験施設での試験 | NASA Cabell ら（2004）の要旨 出典19 https://ntrs.nasa.gov/citations/20040139184 | 事実 |
| 高温形状記憶合金で、ファン側・コア側の両方の流れで作動できる適応型シェブロン | NASA Tech Briefs（2011） 出典20 https://ntrs.nasa.gov/citations/20110012201 | 事実 |
| 超弾性スプリングタイヤ（鋼のばねの約30倍の可逆変形）、NASA グレン研究センターとグッドイヤー、有限要素解析 | NASA Naghipour ら（2026）の要旨 出典21 https://ntrs.nasa.gov/citations/20260008869 | 事実 |
| アクチュエータの冷却と応答時間（数秒）、強制冷却、ワイヤー（3〜4%以下）・コイル・束ねの特徴、エネルギー密度 5000〜25000 kJ/m3 と骨格筋 40〜70 kJ/m3 | Romančík ら（2026） 出典23 https://doi.org/10.3390/act15030162 | 事実 |
| Af より高い温度で、温度が上がるほど疲労寿命が短くなり、エネルギー散逸が減ること（DMA） | Lin ら（2020）の要旨 出典24 https://doi.org/10.3390/ma13030573 | 事実 |
| 予ひずみ温間レーザーショックピーニングで、最大表面引張ひずみ1.94%の曲げ疲労寿命が500万回超、未処理のナノ結晶 NiTi の3000倍以上（著者の主張） | Yan ら（2026）の要旨 出典25 https://doi.org/10.1038/s41467-026-72857-z | 事実 |
| 構造疲労と機能疲労の区別が題名に表れていること、Ti–Ni 系の総説が存在すること（本文は未検証） | Crossref で書誌を確認 出典26 https://doi.org/10.1016/j.msea.2003.10.327 出典27 https://doi.org/10.1016/j.pmatsci.2004.10.001 | 事実 |
| JIS H 7001、H 7101、H 7103、H 7105、H 7106、H 7107 の番号・題名・制定／改正／確認の年月日。JIS Z 2241 と ISO 6892-1:2019（MOD） | JISC・JSA・ISO 出典32 https://www.jisc.go.jp/app/jis/general/GnrJISNumberNameSearchList?show&jisStdNo=H7 出典33 https://www.jisc.go.jp/app/jis/general/GnrJISSearch.html 出典30 https://www.jisc.go.jp/app/jis/general/GnrJISNumberNameSearchList?show&jisStdNo=Z2241 出典31 https://webdesk.jsa.or.jp/preview/pre_jis_z_02241_000_000_2022_j_ed10_ch.pdf 出典29 https://www.iso.org/standard/78322.html | 事実 |
| ASTM F2004、F2082/F2082M、F2063、F2633、F2005、F2516、F2129、E2948、F2477、F3211 の番号・題名・版（FDA が認定した合意規格としての掲載）。ISO 10993-15:2019 の題名・第2版 | FDA のデータベース、ISO 規格ページ 出典3 https://www.accessdata.fda.gov/scripts/cdrh/cfdocs/cfStandards/results.cfm?title=nickel-titanium&Search=Search 出典4 https://www.accessdata.fda.gov/scripts/cdrh/cfdocs/cfStandards/results.cfm?title=nitinol&Search=Search 出典5 https://www.accessdata.fda.gov/scripts/cdrh/cfdocs/cfStandards/results.cfm?referencenumber=F3211&Search=Search 出典28 https://www.iso.org/standard/68937.html | 事実 |
| Ni 50.0・50.8・51.0 at.% が 55.08・55.87・56.07 wt.%。±0.05／±0.2 at.% に約100 K／at.% を当てはめた ±5／±20 K。仕事量 2 J/cm3 から逆算した応力 200〜400 MPa。Ms＝0 ℃・37 ℃・6.5 MPa/℃でプラトー約240 MPa、Ms 10 ℃差で約60〜70 MPa、±3 ℃で ±18〜21 MPa（Fe 系は ±1.6 MPa）。100 ℃上昇で NiTi 約600〜700／350〜400 MPa、Fe 系 約53 MPa。1000万回の試験時間（1 Hz で約116日、50 Hz で約55.6時間、60 Hz で約46時間）。200 MPa×4%＝8 J/cm3、骨格筋比 約114〜200倍 | 本稿の計算。いずれも単純化（組成感度は形状記憶合金一般の値、傾きは一定、応力は一定、連続試験）で、実在の製品の値ではない | 本稿の計算 |
| NiTi の Ni 量あたりの変態温度変化、ISO・IEC・IEEE の形状記憶合金専用規格、JIS と ISO の対応、規格の本文、各国の規制と市場、造形品の定量比較 | 本稿の調査範囲で確認できなかったため記載していない（ISO の規格検索「shape memory alloy」「nitinol」で該当なし、2026年10月10日） | 解説 |
| 「変態温度は組成と履歴の関数」「超弾性を Af だけで読まない」「疲労の5点セット」「高温化は強度の逆転と安定性の問題」という読み取り。ガイダンスの項目と本稿の章の対応。規格の対応表の整理 | 公表内容にもとづく本記事の整理・解説。各機関・企業が表明した見解ではない | 解説 |

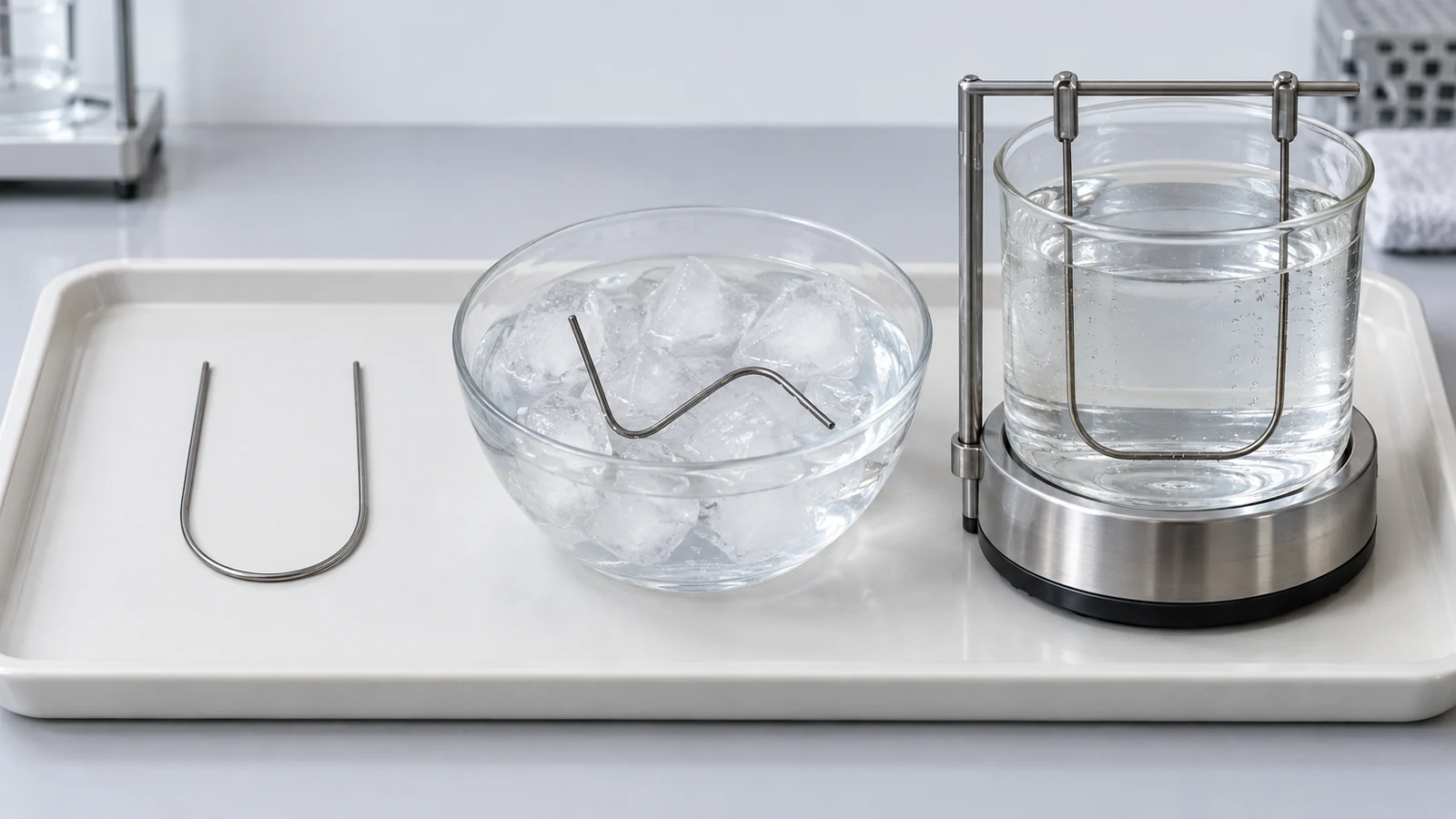

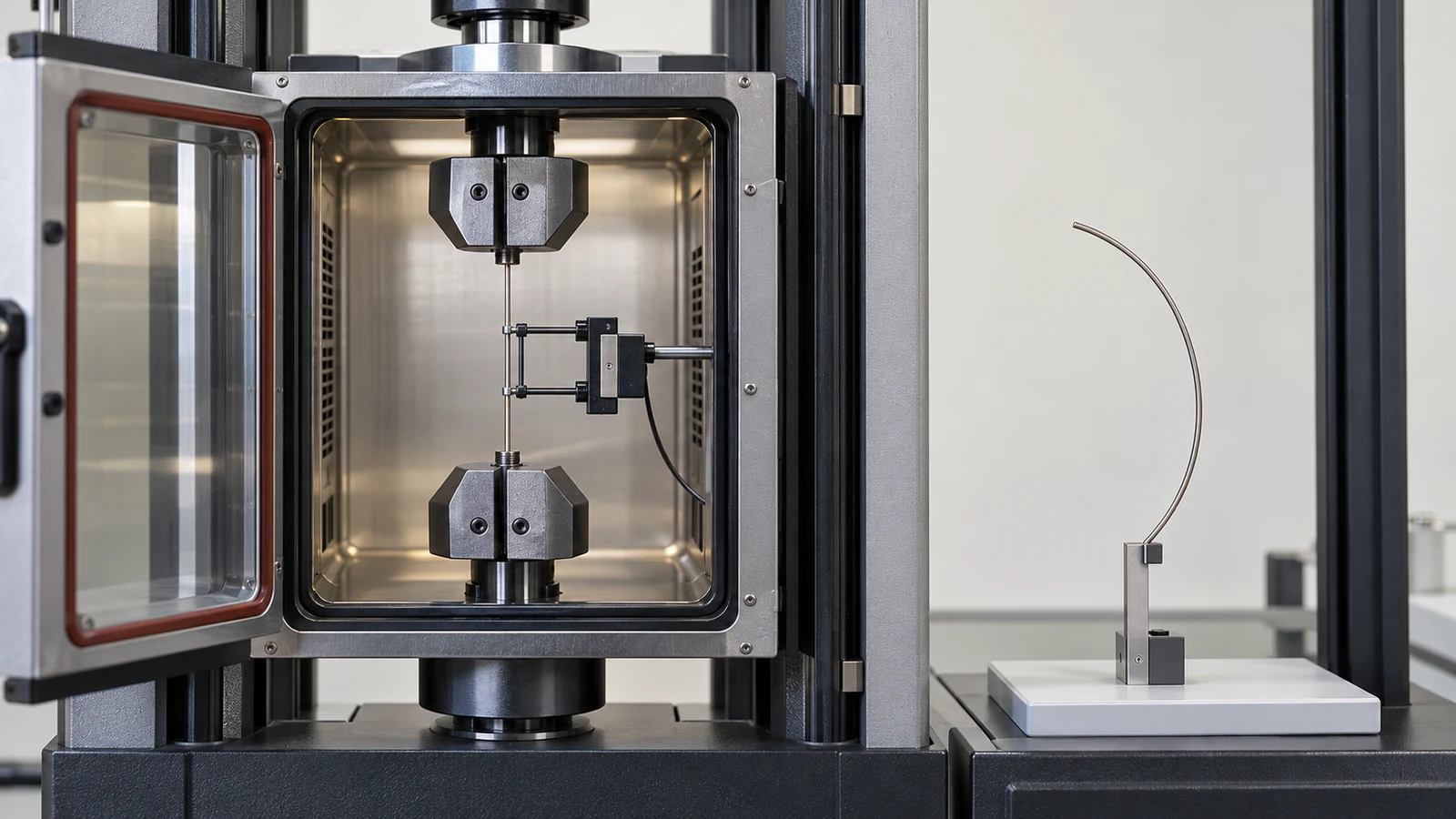

| 図2〜図6が実際の観察像・実測曲線ではなく説明のための作図であること。図1と図7がAI生成イメージであること | 本記事による注記 | 解説 |
最終更新：2026年10月10日／出典は一次情報（査読論文、FDA のガイダンスと規制科学ツール、NASA の技術報告書、日本産業標準調査会・ISO・FDA のデータベース）に限定しています。規格の本文は確認していません。 構造の整理や材料設計上の読み取りを含むため、それらは「解説」として出典付きの事実と区別しています。 NiTi の Ni 量あたりの変態温度の変化量、ISO・IEC・IEEE の形状記憶合金専用規格、規格の本文と ASTM 規格の試験条件、日本・EU の医療機器規制での扱い、各国の価格・供給、造形品の定量比較については、確認できなかったため記載していません。 変態温度・応力・ひずみ・寿命の数値は特定の合金・熱処理・試験条件での結果であり、他の合金や製品に一般化できません。医療上の助言や、特定の製品・企業の優劣の判断は書いていません。 図2〜図6はベクター作図、図1と図7はAI生成イメージであり、いずれも実際の顕微鏡像・製品の実物を示すものではありません。
