1. 3行でわかる／読む前に知っておくこと／シリーズの中での位置

• 放射線の影響は2種類：長い時間でたまる影響（TID：総電離線量、はじき出し損傷）と、粒子1個で起きる影響（SEE：単発の影響。ビット反転から焼損まで）に分かれます事実［参考資料2・4］。
• 量は軌道で大きく違う：ECSS は、放射線帯・太陽高エネルギー粒子・銀河宇宙線の3つを環境の供給源とし、軌道によっては、部品が受ける線量が数百krad（1 rad＝1 cGy）に達しうると述べています事実［参考資料1］。
• 試験と設計で「余裕」を確かめる：ECSS-Q-ST-60-15 は、放射線耐性保証（RHA）の要求を定め、TID・はじき出し損傷では最低の余裕（MRDM）1.2を求めます。SEE は、素子の LET しきい値で調べる範囲が決まります事実［参考資料4］。

2. 宇宙放射線はどこから来るか

放射線というと、レントゲンのような光（X線）を思い浮かべるかもしれません。宇宙で問題になるのは、主に、高いエネルギーをもった粒子（電子、陽子、重いイオン）です。ECSS の標準によると、それらは3つの場所から来ます事実［参考資料1］。

• 放射線帯（バン・アレン帯）：地球の磁場に捕まった電子とイオンの帯で、高度約100 km〜65,000 km に広がり、主に数MeVまでの電子と数百MeVまでの陽子からなります。強さは太陽活動で変わります。南大西洋異常域は、内帯が低い高度まで来る場所です。
• 太陽高エネルギー粒子（SEP）：太陽の活動に伴う短い時間の爆発的な粒子で、地球の軌道では数時間から数日続きます。陽子・電子・重イオンからなり、エネルギーは数十 keV から GeV に及びます。地球の磁場が、ある程度さえぎります。
• 銀河宇宙線（GCR）：太陽系の外から、全方向から来る粒子で、流れは数個/cm²/s と小さいものの、エネルギーの高い重イオンを含み、1個で大きなエネルギーを渡せます。太陽活動が強いと、太陽風のため減ります。

ECSS は、これらの粒子が一般的な機体の壁を簡単に貫通し、軌道によっては、ミッション中に数百kradの線量を与えうると述べています（1 rad ＝ 1 cGy）事実［参考資料1］。10 krad は100 Gy に相当します本稿の計算。また、重イオンの SEE を起こすような宇宙線は、遮蔽でさえぎれない、という指摘もあります（Pearton らの総説、銀河宇宙線について）［参考資料7］。

3. 電子部品に何が起きるか：たまる影響と、単発の影響

放射線が半導体の部品に当たると、2つの仕組みでエネルギーを渡します。一つは電離（電子を叩き出して、電子と正孔の対を作る）、もう一つははじき出し（原子を元の位置から動かして、結晶を乱す）です。ECSS-E-ST-10-12C は、前者を「電離線量」、後者を「変位損傷（はじき出し損傷）」として定義しています事実［参考資料2］。

この2つの仕組みと、「たまる」「1回で起きる」の2つの時間的な性質を組み合わせると、次の整理になります。ECSS-Q-ST-60-15 は、RHA が扱う電子部品への主な放射線の影響を、TID（総電離線量）、はじき出し損傷（TNID：総非電離線量）、SEE（単発の影響）の3つとしています事実［参考資料4］。

4. TID：酸化膜に電荷がたまる

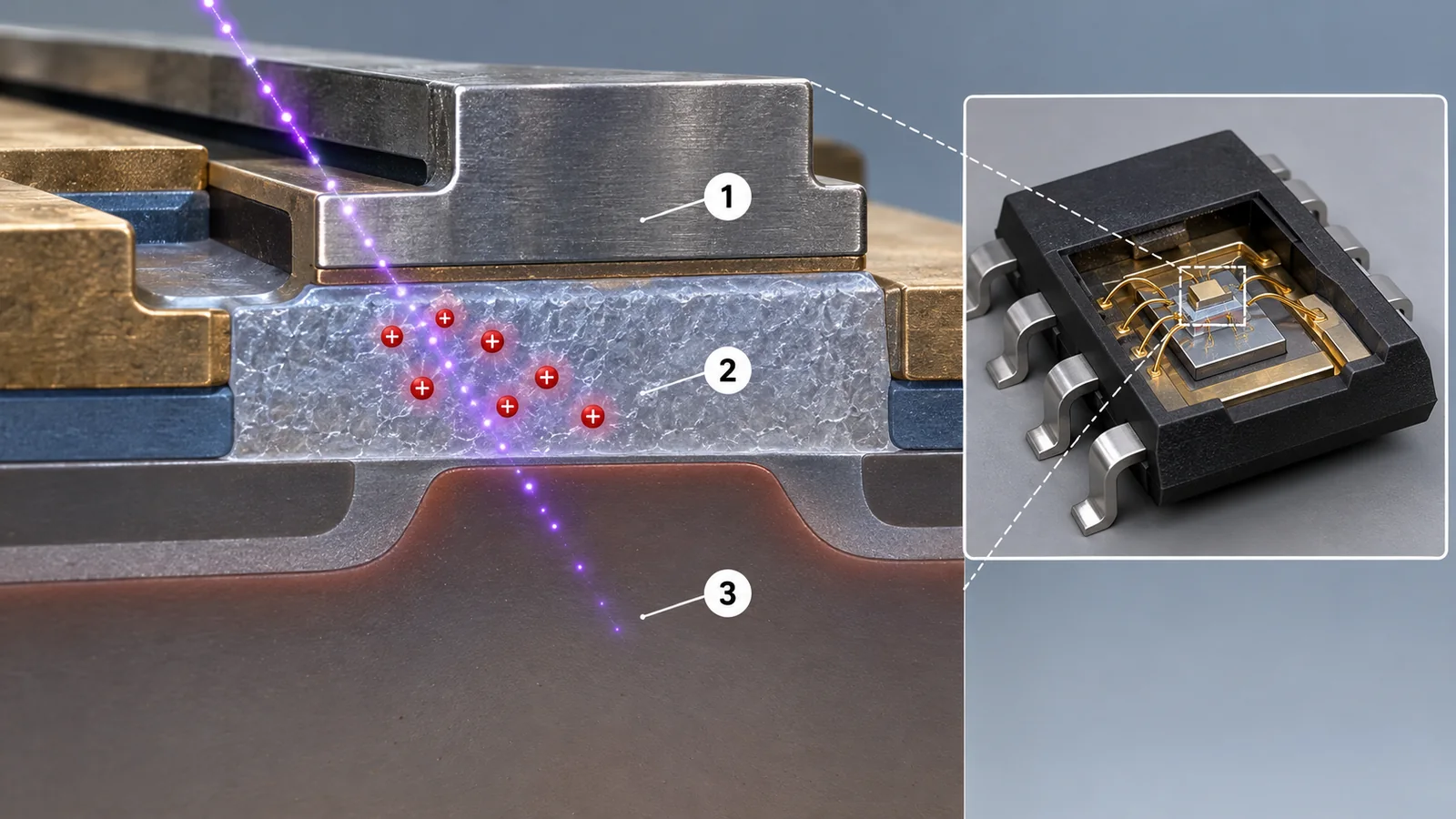

TID は、電離で生まれた電荷が、部品の中の酸化膜などの絶縁物にたまる現象です。Schwank らの総説（2008）は、宇宙の電子・陽子が、酸化物にたまる電荷と界面にできる欠陥（界面準位）を作り、しきい値電圧の大きなずれや漏れ電流の増加を起こすと述べています事実［参考資料3］。さらに、先進的な民生の技術では、部品の総線量への強さは、寄生的な素子分離の酸化膜や、SOI の埋め込み酸化膜にたまる電荷で決まることが多い、とも述べています［参考資料3］。

元のSVG・数値・出典を確認する

元SVGの説明：概念図（ベクター作図）。酸化物と界面にたまる電荷が、しきい値電圧のずれと漏れ電流の増加を起こすことは Schwank ら（2008）の要旨に基づきます事実［参考資料3］。「動きにくい正孔が捕まりやすい」は一般的な説明で、本稿の解説です。曲線は形を示す模式図で、実測ではありません。

(1) 量の見方：線量と線量率

TID の量は、部品の材料に吸収されるエネルギー（吸収線量）で表し、ふつうシリコン換算の rad(Si) や Gy(Si) を使います。ECSS は、バイポーラトランジスタを含む部品の TID 試験では、線量率を360 rad/h 未満にすることを求めています事実［参考資料4］（360 rad/h は3.6 Gy/h、本稿の計算）。宇宙での線量率は非常に低いため、試験で線量率を上げると、低線量率で劣化が大きくなる素子（ELDRS：低線量率で感度が増す現象）を見逃すおそれがあるからです（解説）。

(2) はじき出し損傷（DD／TNID）

はじき出し損傷は、粒子が原子を元の位置から動かし、結晶の電気的・機械的・光学的な性質を変える現象で、光センサーや CCD、太陽電池など、光を電気に変える部品で重要です事実［参考資料1］。ECSS-Q-ST-60-15 は、TNID の最低の余裕も1.2としています［参考資料4］。『宇宙用太陽電池』編の変位損傷の説明と、同じ仕組みです。

5. SEE：粒子1個で起きる誤動作と破壊

SEE は、1個の粒子が、素子の敏感な部分を通ったときに起きる現象です。ECSS-E-ST-10-12C は、SEE を、直接の電離、または核反応で飛び出した原子核による電離で起きる効果と定義しています事実［参考資料2］。起きたあとの様子で、非破壊と破壊的に分けられます。

元のSVG・数値・出典を確認する

元SVGの説明：概念図（ベクター作図）。SEU を「1つのビット反転」、臨界電荷を「SEE を起こす最小の電荷」、LET を「通り道に渡すエネルギーの率」とする定義は ECSS-E-ST-10-12C に基づきます事実［参考資料2］。回路の形や電荷の大きさは説明用の模式図です。

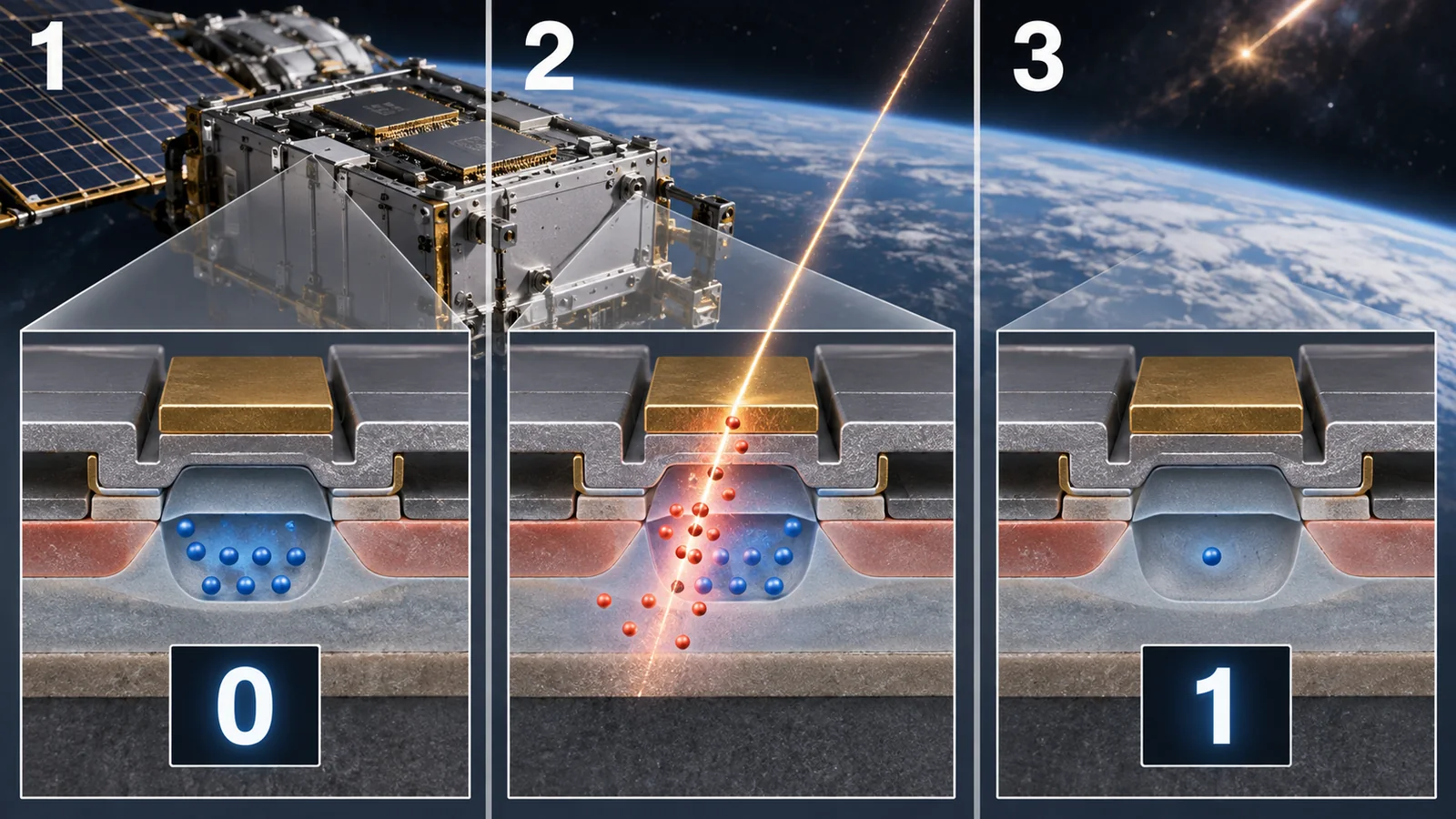

SEU（単一事象アップセット）では、1個の重いイオンが通ったときに、通り道に電子と正孔がたくさん生まれ、敏感な部分に集まった電荷が臨界電荷（SEE を起こす最小の電荷）を超えると、メモリのビットが反転します。粒子が通り道に渡すエネルギーの率をLETといい、これが大きい粒子ほど、SEE を起こしやすくなります事実［参考資料2］。Dodd と Massengill の総説は、シリコン MOS 素子での非破壊の SEE（DRAM、SRAM、組合せ論理）の機構と、SEU の軽減技術、技術の微細化が SEE への弱さに与える影響をまとめています［参考資料5］。

(1) 何を調べるか：LET しきい値による区分

ECSS-Q-ST-60-15 は、素子のLET しきい値（SEE が起き始める LET）で、調べる範囲を決めています。しきい値が15 MeV·cm²/mg 未満の素子は、重イオンと陽子の両方、15〜60は重イオン、60 を超えると、ふつう宇宙環境で SEE に対して耐性があるとみなされ、解析は不要です事実［参考資料4］。また、同標準は、65 nm 以下の CMOS で LET しきい値が1未満の素子は、陽子の直接電離でも SEE が起きうる、と注記しています［参考資料4］。

(2) 破壊的な SEE の扱い

SEL、SEB、SEGR のように、素子を壊しうる SEE については、ECSS-Q-ST-60-15 は、免疫でない部品について、ミッション環境と放射線設計寿命のあいだに発生する確率が、部品自身の固有の故障率より10倍以上低いことを示すか、その事象の発生率を機器の信頼性の計算に入れる、としています事実［参考資料4］。SEL は寄生サイリスタ構造の破壊的な動作、SEB は縦型 n チャネルトランジスタなどの再生的なフィードバックを伴う破壊的な動作、と ECSS は定義しています［参考資料2］。

6. 試験のしかた：地上で宇宙を模す

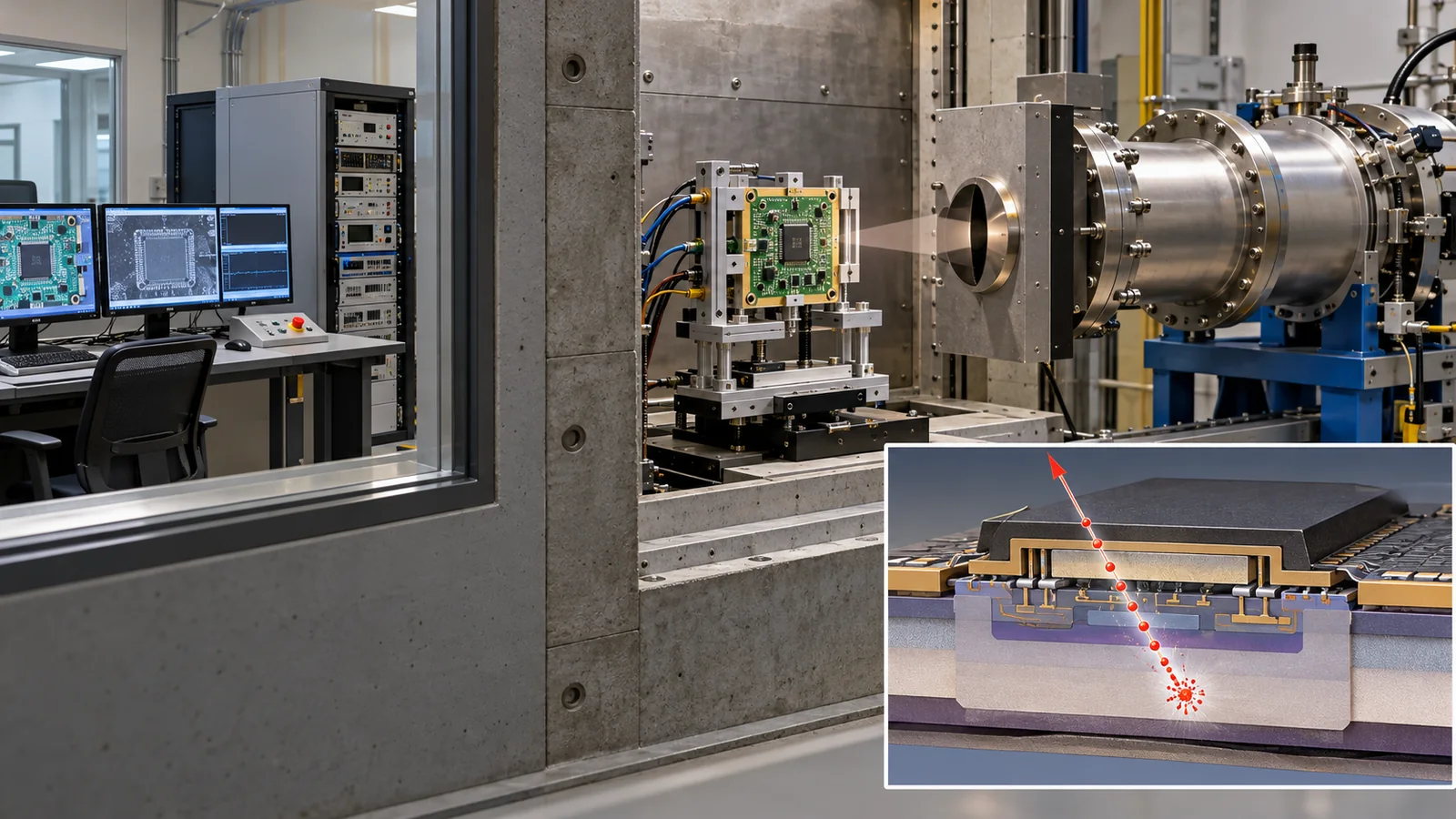

宇宙で何が起きるかを、地上で確かめるために、加速器や放射線源で部品に放射線を当てます。ECSS-Q-ST-60-15 が参照する試験の規格と、JEDEC の標準を、次の表に整理します。

確認日は2026年10月17日。ESCC の本体はログインが必要なため、番号・題名は ECSS-Q-ST-60-15C Rev.1 の参照一覧で確認しました。MIL-STD の番号・題名も同じ一覧で確認し、本文は確認していません。JEDEC は標準のページで番号・題名・適用範囲を確認しました。

7. 設計への取り入れ方：放射線耐性保証（RHA）と余裕

試験の結果は、設計の判断につながります。ECSS-Q-ST-60-15 は、放射線耐性保証（RHA）の要求を定めています。RHA は、プロジェクトごとに決める計画で、ECSS-Q-ST-60 に従う全ての宇宙プロジェクトに求められ、TID、はじき出し損傷、SEE を扱います（宇宙機の帯電、太陽電池、光学材料、接着剤、高分子などは対象外）事実［参考資料4］。

(1) 余裕（RDM）の考え方

RDM（放射線設計余裕）は、部品の耐える線量（TIDS）÷部品の受ける線量（TIDL）です。ECSS-Q-ST-60-15 は、TID の最低の余裕 MRDM を1.2とし（部品側のばらつきや試験の不確かさをカバーする分で、環境の不確かさは、環境の仕様側に含める）、TIDS は、試験した個体のばらつきから、生き残る確率90%・信頼度90%を保証できる値（一方向の許容限界）で求めます事実［参考資料4］。試料が少ないほど、見込む余裕を大きくする必要があります（n＝3 で K＝4.259、n＝10 で K＝2.065）。

また、ECSS は、飛行用部品の拡散ロットが、試験したロットと違う場合、光学素子はすべて、他の部品も TID の RDM が2未満なら、飛行用ロットで確認の照射試験（RVT）を行うこととしています事実［参考資料4］。部品が受ける線量（TIDL）は、機器の壁などによる遮蔽を考えて、3次元モンテカルロ解析かレイトレース解析で求めます（セクター数は2000以上など）［参考資料4］。

(2) 対策の方向

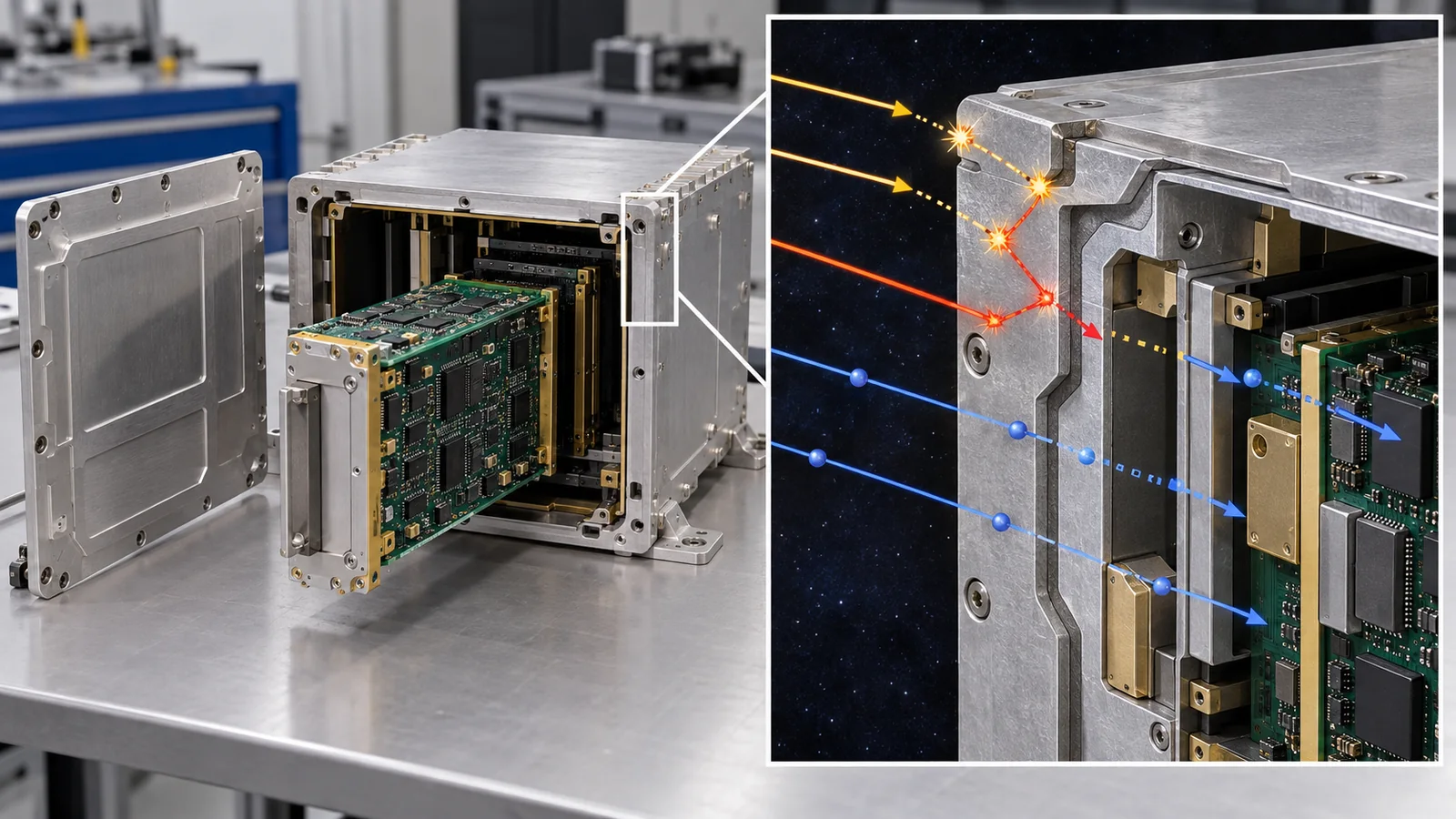

余裕が足りないときは、遮蔽を追加する、冗長にする、部品を変える、などで軽減します。ECSS は、軽減策を解析か試験で確認することを求めています［参考資料4］。NASA の小型衛星の資料は、計算機の例として、民生部品を先に選び、耐放射線の支援用電子部品（誤り訂正 ECC、ウォッチドッグタイマー、スクラビング、冗長）を組み合わせるやり方が、小型衛星で伝統的な方法だったと述べています事実［参考資料6］。また、トランジスタの形・ゲート・レイアウトを変えて、チップ自体を放射線に強くするRHBD（設計による耐放射線化）が、民生の製造工程の中で広まりつつあるとしています［参考資料6］。詳しくは、『宇宙用半導体とCOTS』編と『軌道上コンピューティング』編をご覧ください。

8. いまどこまで来たか（2026年10月17日確認）

この分野は変化が速いので、一次情報で確認できたことを、確認日つきで整理します。

確認日は2026年10月17日。標準の改訂は続きます。ここに載せた版が最新かどうかは、ECSS の公式ページで確認してください。

9. 評価・標準の読み方

電子部品の放射線耐性は、1つの数字では測れません。「TID に何 krad まで耐えるか（TIDS）」は、試験の線量率・温度・バイアスの条件で変わります。「SEE に強いか」は、LET しきい値と、クロス・セクション（粒子の量あたりの SEE の起きやすさ）で見ます。そして「宇宙で使えるか」は、ミッションの環境（軌道・期間・遮蔽）との比較で決まります。これらの「ものさし」が何を測り、何を測っていないかを、確認できた範囲で表にします。

表の整理は本稿の計算（整理）。ECSS の標準は公開されている本文で、JEDEC は標準のページで、番号・題名・版・適用範囲を確認（確認日 2026年10月17日）。ESCC・MIL-STD は ECSS の参照一覧で番号・題名を確認し、本文は未確認です。NASA の標準類（NASA-STD、NASA-HDBK）の放射線に関する項目は、この記事では確認できませんでした。ASTM International の規格・サイトは参照していません。

読み方の注意（素材技術者向け）

• 地上試験と軌道上の実績は別です：地上の照射は、宇宙の多様な粒子とエネルギーを、限られた線源で再現したものです。試験の条件（線量率、バイアス、温度）が違えば、結果も変わります。
• 規格は「手順」であって「合格の保証」ではありません：ECSS の標準は、RHA の手順と最低の余裕を定めますが、個別の部品の合否は、ミッションの環境とデータで決まります。「規格に準拠」とあれば、どの規格のどの項かを確認してください。
• データの出所を確かめてください：同じ型番でも、製造ロットや工程が違えば耐性が違いえます。ECSS が、試験した部品と飛行用部品の工程の一致や、ロットの確認を求めるのはこのためです。
• 要求と助言は別です：ECSS の標準は、プロジェクトが採用して初めて要求になります。ECSS は、標準を特定のプロジェクトに合わせて調整（テーラリング）できる、としています。

10. 用語集

11. 参考資料（一次情報）

1. ECSS "ECSS-E-ST-10-04C Rev.1 – Space environment"（2020年6月15日。公開PDF） — ecss.nl/wp-content/uploads/2020/07/ECSS-E-ST-10-04C-Rev.1(15June2020).pdf
2. ECSS "ECSS-E-ST-10-12C – Methods for the calculation of radiation received and its effects, and a policy for design margins"（2008年11月15日、2017年2月22日の訂正付き。公開PDF） — ecss.nl/wp-content/uploads/2008/11/ECSS-E-ST-10-12C(15November2008)Corr.1(22February2017).pdf
3. Schwank J. R. ほか "Radiation Effects in MOS Oxides", IEEE Trans. Nucl. Sci. 55, 1833–1853 (2008), DOI 10.1109/TNS.2008.2001040 — doi.org/10.1109/TNS.2008.2001040
4. ECSS "ECSS-Q-ST-60-15C Rev.1 – Radiation hardness assurance – EEE components"（2025年3月20日。公開PDF） — ecss.nl/wp-content/uploads/2025/03/ECSS-Q-ST-60-15C-Rev.1(20March2025).pdf
5. Dodd P. E., Massengill L. W. "Basic mechanisms and modeling of single-event upset in digital microelectronics", IEEE Trans. Nucl. Sci. 50, 583–602 (2003), DOI 10.1109/TNS.2003.813129 — doi.org/10.1109/TNS.2003.813129
6. NASA "State-of-the-Art of Small Spacecraft Technology, 8.0 Small Spacecraft Avionics"（確認日 2026年10月17日） — nasa.gov/smallsat-institute/sst-soa/small-spacecraft-avionics/
7. Pearton S. J. ほか "Review—Radiation Damage in Wide and Ultra-Wide Bandgap Semiconductors", ECS J. Solid State Sci. Technol. 10, 055008 (2021), DOI 10.1149/2162-8777/abfc23 — doi.org/10.1149/2162-8777/abfc23
8. JEDEC "JESD57A: Test procedure for the management of single-event effects in semiconductor devices from heavy ion irradiation"（2017年11月。標準のページで適用範囲を確認） — jedec.org/standards-documents/docs/jesd-57
9. JEDEC "JESD234: Test standard for the measurement of proton radiation single event effects in electronic devices"（2013年10月。標準のページで適用範囲を確認） — jedec.org/standards-documents/docs/jesd234

12. 主張と出典の対応表（監査）

最終更新：2026年10月17日／出典は一次情報（ECSS の公開本文、JEDEC の標準ページ、NASA の技術資料、査読論文）に限定しています。ESCC・MIL-STD・JEDEC の規格本文は確認しておらず、番号・題名・適用範囲の記載にとどめています。 数値例（線量、余裕）は本稿が作った説明用の例示で、特定の部品や衛星の値ではありません。規格に沿うことは、個別の部品が宇宙で使えることの保証ではありません。 ESCC・MIL-STD・JEDEC の規格本文、個別の部品の宇宙での合否、NASA の標準類の放射線に関する項目については、確認できなかったため記載していません。 図はすべて説明用の概念図または本稿の計算を含む作図で、図1と図9はAI生成画像の枠（画像は未設置）です。実際の施設・装置・外観を示すものではありません。
