TECHNOLOGY EXPLAINER

軽量構造材料
― アルミニウム・リチウム合金、チタン合金、マグネシウム合金で、ロケットと宇宙機を軽くする

ロケットは、構造が1 kg 重くなると、運べる荷物がほぼ1 kg 減る機械です。だから、宇宙の構造材料は「軽くて強い」ことが何より求められます。この記事は、宇宙工学を知らない素材技術者にも読めるように、まずなぜ軽さが効くのかを数字で確かめ、アルミニウム合金（アルミニウム・リチウム合金を含む）、チタン合金、マグネシウム合金を、図で順に説明します。炭素繊維の複合材（CFRP）は別の記事で扱います。材料の性能は、組成だけでなく、成形・熱処理・溶接・検査の連なりで守られていることも見ていきます。

構成：NASA（NTRS の報告・発表）、NASA・ECSS の標準、NIST、SpaceX の公式ページを使用／数値例は本稿で計算／確認日 2026年10月17日

軽さは材料の密度だけでなく、薄板・補強・接合を合わせて作ります。拡大断面は構造の理解用で、実機の寸法ではありません。
図1　概念画像（ImageGen生成）。軽さは材料の密度だけでなく、薄板・補強・接合を合わせて作ります。拡大断面は構造の理解用で、実機の寸法ではありません。実際の製品・施設・測定結果・設計寸法ではありません。実物と拡大模型を区別してください。線・矢印・色は説明用です。
この記事の構成
  1. 3行でわかる／読む前に知っておくこと／シリーズの中での位置
  2. なぜ軽さが効くのか
  3. 軽い金属の地図：密度で見る
  4. アルミニウム合金：2219 から アルミニウム・リチウム合金へ
  5. 極低温で強くなる性質
  6. 作り方で性能を守る：成形・熱処理・溶接・検査
  7. チタン合金
  8. マグネシウム合金
  9. 評価・標準の読み方／用語集／参考資料／出典対応表
本記事の表記ルール

事実＝公表資料に記載のある内容（出典リンクあり）
本稿の計算＝明示した前提をもとに本記事が算出した値
未確定／将来＝企業の目標・計画、策定中の標準など、確定していない事項
このほか、素材分野への読み取りは「解説」として区別しています。推測は太字で示します。たとえ話には、必ず「たとえの限界」を書きます。

この記事の数値の読み方

強さや靭性の値は、合金の種類・状態（調質）・板厚・方向・温度・試験の方法で変わります。ここに出す値は NASA の報告の条件つきの値で、異なる条件の値を並べて優劣はつけません。図2・図3・図4・図5の一部は、公表値から本稿が計算した説明用の値です。機体名や計画には確認日（2026年10月17日）を付けています。軍事用途の詳細は扱いません。

1. 3行でわかる／読む前に知っておくこと／シリーズの中での位置

  • 軽さは、そのまま荷物の重さになる：最上段の構造を100 kg 軽くできれば、ペイロードを100 kg 増やせます（本稿の単純な例）本稿の計算。スペースシャトルの外部燃料タンクは、材料を変えて76,000 lb から58,500 lb まで軽くしました事実［参考資料1］。
  • 主役はアルミニウム合金、とくにリチウムを加えたもの：リチウムは金属で最も軽く、加えると合金の密度が下がり、剛さが上がります。SpaceX は Falcon 9 の第1段のタンクがアルミニウム・リチウム合金だと説明しています事実［参考資料7・13］。チタン合金は高温・高圧・極低温の部品に、マグネシウム合金は研究・検証の段階にあります。
  • 材料は「作り方」まで含めて一つの商品：成形、2段の熱処理、摩擦攪拌接合、X線検査、極低温の試験まで、連なった工程が性能を守ります事実［参考資料5・4・9］。
この記事を読む前に知っておくこと

宇宙の知識は要りません。「密度」「降伏強さ」「引張強さ」「靭性」が分かれば十分です。ロケットの段（燃料を使い切って切り離す部分）の考え方は、第2章で簡単に説明します。式は最小限にし、文章で意味を説明して数値で確かめます。

シリーズの中での位置

「宇宙産業概論」「宇宙環境と材料への影響」「ロケットの基礎」の次に読むと分かりやすくなります。炭素繊維の複合材は「宇宙用CFRPと複合材料」編、金属の3Dプリントは「積層造形の宇宙利用」編、エンジンの材料は「ロケットエンジンと推進剤」編、再突入の材料は「熱防御システム」編で扱います。

2. なぜ軽さが効くのか

ロケットは、燃料を燃やして軽くなりながら進む乗り物です。段（燃料を使い切ったら切り離す部分）が最後に持っている質量の中で、構造の質量（乾燥質量）は、運びたい荷物（ペイロード）と同じ側に数えられます。速度の増分 Δv は、比推力（燃料の燃費）と、最初と最後の質量の比で決まります事実［参考資料24・23］。

上の段の「構造の重さ」は、ほぼそのまま積める荷物の重さを減らす ペイロード 1,000 kg 推進剤 10,000 kg 乾燥質量（構造）1,000 kg 例示の段（比推力450秒） ① 基準：速度の増分 Δv Δv ＝ 比推力 × g0 × ln（最初の質量 ÷ 燃焼後の質量） この例の Δv ＝ 4,413 × ln(12,000 ÷ 2,000) ≒ 7,907 m/s ② 構造が100 kg 重くなり、ペイロードはそのまま Δv は約 7,728 m/s に下がります（2.3% の減少）。 ③ 同じ Δv を保つなら 乾燥質量＋ペイロードの合計を2,000 kg に保つ必要があるので、ペイロードが900 kg に減ります（− 100 kg）。逆に構造を100 kg 軽くできれば、ペイロードを1,100 kg（＋10%）にできます。 たとえの限界 これは最上段で、推進剤の量を一定とした単純な計算です。下の段では、構造を軽くしたときの効きは小 さくなります。 ※ 本稿の計算（説明用の数値例）。実在のロケットの値ではありません。
図2　本稿の計算を含む作図（ベクター作図）。最上段の例示の数値計算（比推力450秒、推進剤10,000 kg、乾燥質量1,000 kg、ペイロード1,000 kg）。実在のロケットの値ではありません。

この例では、構造が100 kg 重くなってペイロードが同じなら、Δv は約7,907 m/s から約7,728 m/s に下がります本稿の計算。Δv を保つには、ペイロードを100 kg 減らす必要があります。逆に、構造を100 kg 軽くできれば、ペイロードを10%増やせます本稿の計算。構造の質量は、荷物の質量とほぼ一対一で交換される、というのが、軽量材料に大きな価値がある理由です。

もっと詳しく：計算の中身

比推力450秒に g0 ＝ 9.80665 m/s² をかけて、実効排気速度は 4,413 m/s。基準は ln((1,000＋10,000＋1,000) ÷ (1,000＋1,000)) ＝ ln 6 ≒ 1.7918 で、Δv ≒ 7,907 m/s。乾燥質量が1,100 kg なら ln(12,100 ÷ 2,100) ≒ 1.7513 で、Δv ≒ 7,728 m/s（約2.3%減）です本稿の計算。乾燥質量とペイロードの和が一定なら、ln の中身が変わらず、Δv は保たれます。

よくある誤解：「軽い材料なら、何でも宇宙で有利」

軽さは大事ですが、宇宙では、極低温・真空・放射線・繰り返しの熱に耐え、溶接や検査ができ、推進剤と反応しないことも求められます。軽い金属ほど、腐食や燃えやすさに注意が要る例（マグネシウム）があります。軽さは、材料選びの条件の1つです。

3. 軽い金属の地図：密度で見る

金属の密度は、NIST の表で、リチウム 0.534、マグネシウム 1.740、アルミニウム 2.699、チタン 4.540、鉄 7.874 g/cm³ です事実［参考資料14］。リチウムは最も軽い金属で、マグネシウムよりも軽く、アルミニウムの約0.2倍です本稿の計算。アルミニウム・リチウム合金は、このリチウムを少し加えて、アルミニウム合金をさらに軽く、剛くしたものです事実［参考資料7］。

構造用の金属の密度（NIST の元素の値と、NASA の合金の値） リチウム 0.534 g/cm³ マグネシウム 1.740 g/cm³ アルミニウム 2.699 g/cm³ 合金2050（Al-Cu-Li） 0.098 lb/in³ ≒ 2.71 g/cm³ チタン 4.540 g/cm³ 鉄 7.874 g/cm³ 読み方 合金の密度は、元素の密度と近いが、添加元素で少し変わります。ここ では元素の値と、合金2050の値（NASA）を並べています。 比で見る（本稿の計算） マグネシウム ÷ アルミニウム ＝ 1.740 ÷ 2.699 ≒ 0.64 チタン ÷ アルミニウム ＝ 4.540 ÷ 2.699 ≒ 1.68 ※ 元素の密度は NIST の表。合金の値は NASA TM-2011-217163。比は本稿の計算。
図3　出典の値による作図（ベクター作図）。構造用の金属の密度（NIST の元素の値）と、合金2050（アルミニウム・銅・リチウム）の値（NASA）。比は本稿の計算です。

ただし、密度だけで材料は選べません。比強度（強さを密度で割った値）や比剛性（弾性率を密度で割った値）が、軽くて強いかの目安になります。たとえば、2195-T8（板厚1.85 in）の降伏強さの典型値は76 ksi（524 MPa）で、密度0.098 lb/in³（2.71 g/cm³）の2050 と同様の密度とすると、比強度は約193 kN·m/kg です本稿の計算［参考資料6］。

つまずきやすいところ：なぜ「比強度」で比べるのか

同じ重さの棒で比べるイメージです。1 kg の鉄の棒と、1 kg のアルミの棒を作ると、アルミの棒のほうが太く（体積が大きく）なります。太い棒は曲がりにくいので、「同じ重さなら、軽い材料のほうが、より強い・より剛い部品」を作れる場合があります。たとえの限界：実際の設計では、形（薄い板をリブで補強するなど）、接合、コストも結果を左右し、比強度の順位がそのまま部品の優劣にはなりません。

4. アルミニウム合金：2219 から アルミニウム・リチウム合金へ

ロケットのタンクの主役は、アルミニウム合金です。スペースシャトルの外部燃料タンクが、その歴史をよく示します。NASA の2011年の発表によれば、最初の「標準重量タンク」はアルミニウム 2219 の構造で76,000 lb、「軽量タンク」は66,000 lb で86回飛行し、「超軽量タンク」は58,500 lb で、主にアルミニウム・リチウム合金の構造でした事実［参考資料1］。このタンクは軌道速度までオービターと一緒に飛ぶので、軽くするほどペイロードに回せます事実［参考資料1］。

タンクの材料を変えて、質量を減らし続けた（外部燃料タンク） 標準重量タンク（アルミニウム 2219） 76,000 lb（約34,473 kg） 軽量タンク（86回の飛行） 66,000 lb（約29,937 kg） 超軽量タンク（主にアルミニウム・リチウム合金） 58,500 lb（約26,535 kg） 差を計算すると 標準 → 超軽量：76,000 − 58,500 ＝ 17,500 lb 軽量 → 超軽量：66,000 − 58,500 ＝ 7,500 lb（約11%） なぜ軽さが必須だったか このタンクは軌道速度までオービターと一緒に飛ぶため、軽くするほど ペイロードを増やせます。NASA は、軽量化が国際宇宙ステーションを高 傾斜の軌道に組み立てる助けになったと述べています。 ※ 質量は NASA の資料（2011年）の記述。差は本稿の計算。kg は 1 lb ＝ 0.45359 kg で換算。
図4　出典の値による作図（ベクター作図）。外部燃料タンクの質量の推移。質量は NASA の資料の記述、差は本稿の計算です。

超軽量タンクの主材料は、アルミニウム・銅・リチウムの合金 2195 です。NASA の2002年の報告は、2195 を外部燃料タンクに使って、7,000 lb 超の軽量化になり、国際宇宙ステーションの部品の打ち上げを可能にした、と述べています事実［参考資料2］。1999年の NASA の発表は、超軽量タンクが、国際宇宙ステーションを傾斜51.6°の軌道に置くために必要な軽量化の3分の2を担った、としています事実［参考資料3］。

その後の計画でも、この系統が続きます。NASA の2014年の論文は、2195 が 2219 より機械的性質が高く、密度が低いこと、SLS の極低温タンク部品の基準材料が 2219 であること、2219 を 2195 に置き換えれば、シャトルの外部燃料タンクと同じく大きな軽量化になることを述べています事実［参考資料5］。SpaceX は、Falcon 9 の第1段が、アルミニウム・リチウム合金のタンクに液体酸素とケロシン（RP-1）を入れていると説明しています事実［参考資料13］（企業の公表。合金の番号は確認できなかった）。

合金系統・特徴宇宙での例（出典）要点
2219アルミニウム・銅。強化相は Al2Cu（θ相）標準重量タンク（外部燃料タンク）、SLS の極低温タンク部品の基準材料事実［参考資料1・5・11］2195 より重いが、実績が長い（本記事による解説）
2195アルミニウム・銅・リチウム超軽量タンク（外部燃料タンク）。現在の極低温タンクの合金で、板厚は1.95 in まで事実［参考資料1・6］急冷への敏感さ（焼き入れ感受性）のため厚板に限界事実［参考資料6］
2050アルミニウム・銅・リチウム（Cu 約3.5%、Li 約0.9%、他に Mg・Mn・Ag・Zr。質量%）候補：板厚5 in まで、極低温タンクの質量低減の検討事実［参考資料6・7］急冷への敏感さが小さく、厚板でも性質が均一とされる事実［参考資料6］

2050 の組成は、NASA TM-2011-217163 の2枚の板の分析値（Cu 3.48〜3.56、Li 0.88〜0.90 質量%）と AMS 4413 の規定範囲（Li 0.70〜1.30）による事実［参考資料6］。

素材技術者の視点①：リチウムを加える理由と、厚板の落とし穴

2050 は、強さ・靭性・弾性率・疲労き裂の進みにくさを上げながら、密度を下げることを狙った合金だと NASA の報告は説明しています事実［参考資料6］。一方、タンクの壁を薄い板に補強材（リブ）を付けた形にするには、補強材を高くするほど軽くなりますが、2195 の板厚は急冷への敏感さのために1.95 in までで、補強材の高さが約2 in に制限されていました事実［参考資料6］。「合金が強い」ことと「厚い板が作れる」ことは別で、焼き入れ感受性という冶金の性質が、設計の自由度を決めています（本記事による解説）。

5. 極低温で強くなる性質

液体水素や液体酸素のタンクは、冷えた側で使います。NASA TM-2011-217163 には、2195 と 2050 の、室温（75 °F）と −320 °F（約−196 °C）の値があります。2195-T8（板厚1.85 in）の典型値は、L方向で降伏強さが76 ksi から93 ksi へ、引張強さが80 ksi から101 ksi へ上がります。2050-T84（板厚4 in）の試験では、L方向 t/2 の平均で、降伏強さが74.6 ksi から85.9 ksi へ、引張強さが79.2 ksi から95.7 ksi へ上がりました事実［参考資料6］。

冷やすと強くなる：室温（75 °F）と液体窒素の温度（−320 °F） 0 40 80 120 降伏強さ・引張強さ（ksi） 76 93 80 101 2195-T8（板厚1.85 in、典型値） 74.6 85.9 79.2 95.7 2050-T84（板厚4 in、L方向 t/2、平 均） 降伏強さ（75 °F） 降伏強さ（−320 °F） 引張強さ（75 °F） 引張強さ（−320 °F） 換算（本稿） 2195：降伏 76 → 93 ksi ＝ 524 → 641 MPa 2050：降伏 74.6 → 85.9 ksi ＝ 514 → 592 MPa −320 °F ≒ −196 °C（77 K） なぜ大事か 液体水素・液体酸素のタンクは冷える側で使うので、 「冷えて強く、壊れにくくなる」ことが材料選びの 前提になります。 ※ 値は NASA TM-2011-217163 の表（2195 は文献の典型値、2050 は同報告の試験の平均）。異なる板厚・方向の値で、直接の優劣比較ではありません。
図5　出典の値による作図（ベクター作図）。2195-T8（典型値）と 2050-T84（試験の平均）の降伏強さ・引張強さ。値は NASA TM-2011-217163 の表、換算は本稿です。板厚と方向が違うので、優劣の比較ではありません。

強さだけでなく、破壊への強さ（破壊靭性）も、2050 では、温度を室温から−320 °F に下げると高まったと報告されています事実［参考資料6］。多くの鋼が低温でもろくなるのと対照的に、アルミニウム合金は、冷えても強く、粘り強いままです（一般論。本記事による解説）。この性質が、アルミニウム合金を極低温タンクの主役にしている理由の1つです。

つまずきやすいところ：なぜ「冷やすと強くなる」のか

金属の原子の熱による揺れが小さくなると、転位（結晶のずれ）が動きにくくなり、降伏強さが上がります（一般的な金属学の説明。本記事による解説）。たとえの限界：鋼など体心立方構造の金属では、同じ冷却で「延性・脆性遷移」が起きて急にもろくなります。アルミニウム合金は面心立方構造で、この遷移を示しにくい、という違いです。

6. 作り方で性能を守る：成形・熱処理・溶接・検査

タンクの材料は、板のままでは使えません。曲げ、熱処理し、溶接し、検査して、初めて性能が出ます。ここでは NASA の資料にある4つの工程を見ます。

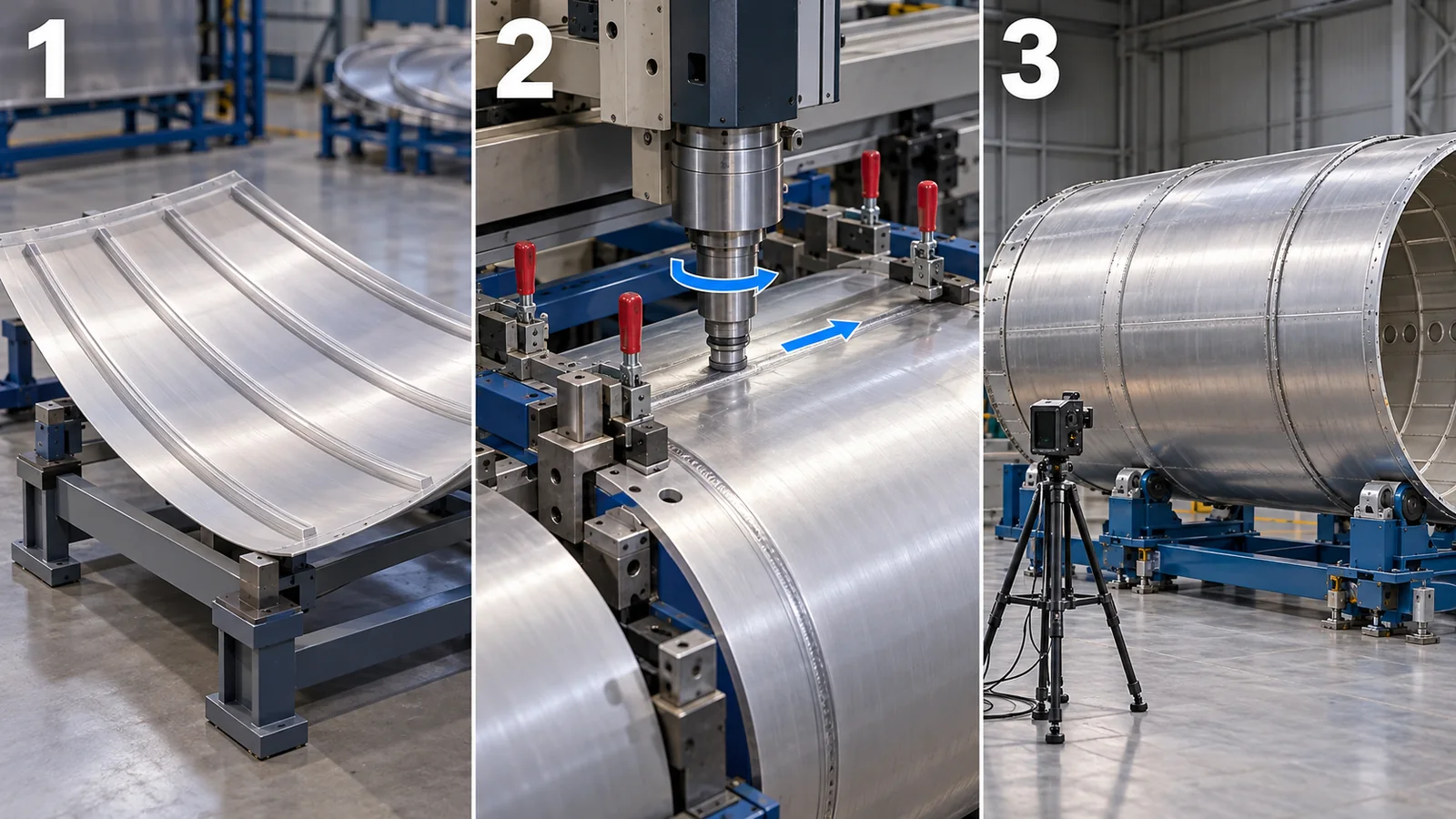

①板・補強を作る、②強く固定して接合、③組み立てた構造を検査する流れです。材料の軽さだけでなく製造と接合を含めた設計です。
図6　概念画像（ImageGen生成）。①板・補強を作る、②強く固定して接合、③組み立てた構造を検査する流れです。材料の軽さだけでなく製造と接合を含めた設計です。実際の製品・施設・測定結果・設計寸法ではありません。実物と拡大模型を区別してください。線・矢印・色は説明用です。
元のSVG・数値・出典を確認する
材料の性能は、「作り方」の連なりで守られる ① 板を成形 球面の端（ドーム）は、板を曲げた「ゴア」を溶接して作る。2195 は焼きなましで成形範囲を広げ、厚さ0.75 in のゴアを実現（NASA） ② 時効（熱処理） 2段の時効（132 °C で20時間＋138 °C で42時間）で、強さを保ったまま極低温の靭性と応力腐食割れへの強さが改善（NASA Marshall） ③ 摩擦攪拌接合 溶かさずに、回転する工具でこすって接合する固体の溶接。NASA Marshall は1994年に導入し、外部燃料タンクの製造に組み込まれた ④ 非破壊検査 溶接部をX線などで検査。2219 と 2195 の継ぎ目で、Al2Cu の凝集による「重い介在物」が見つかり、極低温の引張試験で影響を調べた ⑤ 極低温・腐食の試験 極低温の疲労き裂進展、塩水中の応力腐食割れの試験（3.5%食塩水・応力45 ksi・最短10日）などで、ロットごとに合否を判定 ※ 各段の内容は NASA の資料の記述。工程の順序と図の形は説明用です。

元SVGの説明：概念図（ベクター作図）。アルミニウム・リチウム合金のタンクができるまでの工程。各段の内容は NASA の資料にあります。

(1) 成形：ゴアを伸ばして曲げる

タンクの丸い端（ドーム）は、板を曲げた「ゴア」（花びら状の部材）を溶接して作ります。2195 は、厚いゴアを作るのが難しい材料でした。NASA Marshall は、焼きなましの処理を開発して、成形できる範囲と加工硬化指数を高め、厚さ0.525 in と0.75 in のゴアを、ストレッチ成形で作りました。試験では、強さ・弾性率・伸びが、期待以上でした事実［参考資料5］。

(2) 熱処理：2段の時効

NASA Marshall は、2195 の極低温の破壊靭性と応力腐食割れへの強さを高める、2段の人工時効（132 °C で20時間、続いて138 °C で42時間）を開発しました。同じ降伏強さを保ち、短横方向の延性が良くなり、以前は不合格だった5つのロットが、模擬の使用試験に合格しました。応力腐食割れの試験は、3.5%食塩水の交互浸せき・応力45 ksi で最低10日を要求し、寿命は57〜83日でした事実［参考資料4］。

(3) 溶接：溶かさずにつなぐ

アルミニウム・リチウム合金は、通常の溶融溶接で割れやすく、気孔も出やすい材料です（一般論）。摩擦攪拌接合は、回転する工具で材料を軟らかくして混ぜ、溶かさずにつなぎます。NASA の Ding らによると、NASA に1994年に導入された当時は「実験室の珍しい技術」にすぎませんでしたが、最初の溶接を1995年秋に行い、外部燃料タンクの製造に組み込まれました事実［参考資料9］。2195 の板と押出材で、工具に大きな力がかかることが製造上の課題で、Lockheed Martin Michoud が治具を開発しました事実［参考資料8］。Marshall は、長さ約5 m の縦方向の溶接を、直径2〜10 m のタンク胴体の溶接装置を改造して行える施設を整えました事実［参考資料10］。

(4) 検査：見つかった「重い介在物」

外部燃料タンクの 2219 の鍛造品と 2195 の板の摩擦攪拌接合で、X線検査によって初めて「重い介在物」（HI）が見つかりました。小さな粒（約0.005〜0.025 in）や粒の集まりで、元素分析の結果、2219 の強化相である Al2Cu（θ相）の大きな凝集体でした。工具の破片や異物ではありませんでした。HI のある部分を、室温と極低温の繰り返し（−423 °F）の引張試験にかけて、HI のない試験片や過去のデータと比べ、有意な悪影響はないと判断されました事実［参考資料11］。摩擦攪拌接合の検証のための非破壊検査の方法も、外部燃料タンクのために開発されました事実［参考資料12］。

素材技術者の視点②：「見つかった」ことと「問題だった」ことは別、検査は材料の理解を深める

重い介在物は、X線検査があったから見つかり、元素分析で Al2Cu の凝集と分かり、試験で影響が小さいと確かめられました。検査の目が細かくなるほど、新しい「異常」が見つかります。それを、材料の理解（どの相が、なぜ集まるか）と、性能への影響の試験につなげるのが、素材技術者の仕事になります。ここで確かめたのは特定の溶接条件・特定の試験の範囲で、他の合金や溶接条件に当てはまるとは限りません（本記事による解説）。

7. チタン合金

チタンの密度はアルミニウムの約1.68倍（NIST の元素の値）です本稿の計算［参考資料14］が、強さが高く、熱や極低温にも強いので、高い圧力や温度の部品に使われます。ここで大事なのは、相手（推進剤、水素）との相性を試験で確かめて使う、という点です。

チタン合金の使いどころと、相手（推進剤・水素）との相性 宇宙船の圧力容器・推進剤タンク Apollo の宇宙船の圧力容器に Ti-6Al-4V の鍛造品が使われ、き裂の進み方（欠陥成長）が調べられた（1967年）。衛星の推進剤タンクの Ti-6Al-4V は、四酸化二窒素（MON-1）に長時間さらしても、応力が臨界値の80%までなら悪影響がなかった（1983年の試験） 新しい推進剤との組み合わせ グリーン推進剤の AF-M315E と LMP-103S について、Ti-6Al-4V の環境助長割れのしきい応力拡大係数（KEAC）が50 °C・1,000時間で測られた。 AF-M315E では母材で22.0 ksi√in 以上、溶接部で31.3 以上、LMP-103S では母材22.5、溶接部36.2 液体水素のポンプ SSME の液体水素用には Ti-5Al-2.5Sn ELI が重要部品に使われたが、チタンの反応性のため、特別な組成と加工法の開発が必要だった（NASA の発表） 。Ti-6Al-4V の低温・高圧の水素中での切り欠き強さは、1970年に調べられている（結果は条件による） 宇宙船の骨組み Orion の耐熱シールドの支持構造は、チタンの骨組みに複合材の外板を組み合わせたもの（NASA） ※ 各項目の根拠は NASA の資料（本文の参考資料）。KEAC の値は試験条件つきで、他の条件には使えません。
図7　概念図（ベクター作図）。チタン合金の使いどころと、相手との相性。根拠は NASA の資料で、KEAC の値は試験条件つきです。
  • 圧力容器・推進剤タンク：Apollo の宇宙船の推進剤タンク（圧力容器）には Ti-6Al-4V の鍛造品が使われ、その欠陥成長が調べられました（1967年）事実［参考資料15］。衛星の推進剤タンク用の Ti-6Al-4V は、四酸化二窒素（MON-1）に2,000時間、その前にフロンに1,000時間さらしても、応力が実験で求めた臨界値の80%までなら、悪影響がありませんでした（1983年の試験、49 °C）事実［参考資料16］。
  • 新しい推進剤：グリーン推進剤の AF-M315E と LMP-103S で、Ti-6Al-4V の環境助長割れのしきい応力拡大係数（KEAC）が、50 °C・1,000時間で測られました。AF-M315E では母材で22.0 ksi√in 以上、溶接部で31.3 ksi√in 以上事実［参考資料17］、LMP-103S では母材が22.5、溶接部が36.2 ksi√in（試験の途中経過）事実［参考資料18］。これらは、タンクの安全寿命の解析に使う入力値です。
  • 液体水素のポンプ：SSME の液体水素用の重要部品に Ti-5Al-2.5Sn ELI が使われました。チタンは反応性が高いので、特別な組成と加工法の開発が必要でした事実［参考資料19］。Ti-6Al-4V の低温・高圧の水素中での切り欠き強さは、1970年に調べられています事実［参考資料20］。
  • 宇宙船の骨組み：Orion の耐熱シールドの支持構造は、チタンの骨組みと複合材の外板の組み合わせです事実［参考資料21］。
素材技術者の視点③：「推進剤との相性」は、材料の属性

チタン合金は、同じ合金でも、相手の推進剤が変わるたびに、割れのしきい値（KEAC）を測り直す必要があります。新しい推進剤を使う衛星のタンクでは、推進剤の化学と、材料の割れ方の組み合わせが、安全寿命の解析の入力になります事実［参考資料17・18］。素材から見ると、推進剤の開発と材料の認定は、同時に進める必要があるということです（本記事による解説）。KEAC の測定は ASTM E1681（Standard Test Method for Determining Threshold Stress Intensity Factor for Environment-Assisted Cracking of Metallic Materials）に従った、と NASA の報告に書かれています事実［参考資料18］。

摩擦攪拌接合では、強く固定した板の継ぎ目に工具を進めます。溶接の外観だけで内部品質や低温性能が保証されるわけではありません。
図8　概念画像（ImageGen生成）。摩擦攪拌接合では、強く固定した板の継ぎ目に工具を進めます。溶接の外観だけで内部品質や低温性能が保証されるわけではありません。実際の製品・施設・測定結果・設計寸法ではありません。実物と拡大模型を区別してください。線・矢印・色は説明用です。

8. マグネシウム合金

マグネシウムは、構造用の金属で最も軽い部類です。NIST の元素の値では、密度はアルミニウムの約0.64倍（1.740 ÷ 2.699）です本稿の計算［参考資料14］。NASA Kennedy Space Center の2017年の実習生の報告は、近年のマグネシウム合金の開発が、宇宙機への利用の可能性を広げているのに、NASA は試験データが足りないために採用を検討できていない、と述べています事実［参考資料22］。

マグネシウム合金：長所と、燃えやすさ・腐食という心配 長所（NASA KSC の報告） 構造用金属で最も軽い 強度を密度で割った比が高い 一部の合金は宇宙の二次放射線を、アルミより最大30%減らせる、とされ る 従来の心配 燃えやすく、いったん着火すると消しにくい 電位が卑で、塩水に弱い（電食・腐食） 近年の対策 WE43 と Elektron 21 は、自己消火性をもち、FAA の燃焼性の評価に合格するとされる合金。マグネシウム向けの陽極酸化処理（Tagnite）は、電食 と塩水腐食を抑えるために作られた。 KSC が計画した試験 燃焼性：NASA-STD-6001B の試験17（促進燃焼） 応力腐食割れ：MSFC-STD-3029（降伏強さの75%の3点曲げ、5%塩水霧で1,000時間） 比較材：7075-T6 アルミニウムと 304 ステンレス鋼 注意：数字の食い違い 同じ報告は、マグネシウムの密度を「アルミの約3分の1」と書いていますが、NIST の元素の値からは約0.64倍（約3分の2）です。一次資料にも誤りが ありうる例として、本稿は NIST の値を使います。 ※ 2017年の KSC 実習生の報告で、計画と初期データの段階。実機の認定を意味しません。
図9　概念図（ベクター作図）。マグネシウム合金の長所、従来の心配、近年の対策、KSC の試験計画。2017年の実習生の報告にもとづきます。

従来のマグネシウム合金は、燃えやすく、着火すると消しにくいこと、電位が卑で塩水に弱いことから、飛行用の部品の選定で見送られがちでした。報告は、近年の WE43 と Elektron 21 が、自己消火性をもち、FAA の燃焼性の評価に合格するとされ、マグネシウム向けの陽極酸化処理（Tagnite）が電食と塩水腐食を抑えるために作られたとしています。KSC は、AZ31B、WE43、Elektron 21 の3合金を、7075-T6 アルミニウムと 304 ステンレス鋼と比べて、燃焼性（NASA-STD-6001B の試験17）、応力腐食割れ（MSFC-STD-3029）、海岸での腐食、機械的性質を調べる計画でした事実［参考資料22］。

よくある誤解：「マグネシウムの密度はアルミニウムの3分の1」

この KSC の報告自体が、マグネシウムの密度を「アルミニウムの約3分の1」と書いていますが、NIST の元素の値（1.740 と 2.699 g/cm³）では、約0.64倍（約3分の2）です本稿の計算［参考資料14・22］。一次資料にも誤りがありうるので、数値は2つの資料で照合する必要があります。軽さの利点は、3分の1ではなく、約36%（1−0.64）の軽量化です。

素材技術者の視点④：「実績がない」ことは、材料の欠点ではなく、データの欠如

マグネシウム合金が宇宙機に使われにくいのは、NASA の報告によれば、材料自体の限界というより、試験データの不足と、燃焼性・腐食への先入観でした事実［参考資料22］。素材から見ると、合金（WE43 など）の組成設計と、表面処理（陽極酸化）の改良で、弱点を材料側から取り除く方向があり、残るのは、標準（NASA-STD-6016 の要求）に沿った試験データを集めることです。この報告は計画と初期データの段階で、飛行用の認定を意味しません。

9. 評価・標準の読み方

軽量構造材料の性能は、降伏強さ・引張強さ・弾性率（温度ごと）、破壊靭性（き裂が入ったときの強さ）、疲労き裂の進みにくさ、応力腐食割れへの強さ、溶接部の品質、そして相手の推進剤・酸素との適合性で測ります。1つの数字では決まらず、条件（温度・板厚・方向・環境）とセットで読みます。

評価項目代表的な試験・評価手法（名称・出典）標準・指針（NASA・ECSS など）読み方の注意
強さ・弾性率・破壊靭性（極低温を含む）引張・圧縮・破壊靭性の試験を、室温と −320 °F で実施（NASA TM-2011-217163）。規格値の仕様は AMS 4413（2050 の板）事実［参考資料6］ECSS-Q-ST-70-71C Rev.1（材料・工程とそのデータの選定。2019年10月15日）、NASA-STD-6016（材料・工程の要求）事実［参考資料31・25］。合金の設計許容値のハンドブックは、本稿では確認できなかった板厚・方向・温度・ロットで値が変わる。典型値と、A値などの設計許容値は別
応力腐食割れ塩水中の交互浸せき試験（3.5%食塩水・45 ksi・最低10日）事実［参考資料4］、塩水霧での3点曲げ（降伏強さの75%・1,000時間）事実［参考資料22］MSFC-STD-3029（Version A、2005年2月25日。Active）、ECSS-Q-ST-70-36C（2009年3月6日）、NASA-STD-6012（Version A、2022年3月23日。腐食防止）事実［参考資料27・30・26］塩水環境の基準で、推進剤や宇宙環境の割れは別に試験する（KEAC）
き裂・欠陥への安全き裂の進み方の試験、安全寿命の解析（KEAC を入力に使う）事実［参考資料17・18］NASA-STD-5019（Version A with Change 4、2024年7月12日付。有人宇宙システムの破壊制御）、ECSS-E-ST-32-01C Rev.2（2021年7月30日）事実［参考資料28・32］要求の適用範囲は、有人か無人か、契約かで違う。要求の中身は本稿では確認していない
燃焼性促進燃焼試験（試験17）をマグネシウム合金に適用する計画事実［参考資料22］NASA-STD-6001（Version B with Change 3。Active）事実［参考資料29］太さ（試料の径）で結果が変わる。「燃えない材料」と一括りにしない
溶接の品質X線検査、極低温の引張試験（−423 °F）、摩擦攪拌接合の非破壊検査事実［参考資料11・12］確認できなかった（摩擦攪拌接合の国際標準は、本稿では確認していない）見つかった欠陥の「影響」は、溶接条件と試験の範囲で判断される
ASTM規格NASA の資料に、ASTM E8（引張）、E9（圧縮）、E18（ロックウェル硬さ）、E1004（導電率）、E1681（環境助長割れのしきい値）の使用が記載事実［参考資料6・22・18］番号と用途は NASA の資料の記載による。本稿では ASTM のサイトを開いておらず、規格の本文・試験条件・版は確認していない—

表の整理は本稿の計算（整理）。番号・題名・状態は ECSS（ecss.nl）と NASA Technical Standards System で確認（確認日 2026年10月17日）。規格の本文は読んでおらず、題名・適用範囲にとどめています。

読み方の注意（素材技術者向け）

  • 地上試験と飛行は別です：ここの値は、地上の試験室で、特定の板・特定の試験方法で得たものです。実機のタンクは、溶接部、板厚の差、繰り返しの充てん・加圧、環境の影響を受けます。
  • 典型値と設計許容値は別です：2195 の値は「典型値」、2050 の値は「試験の平均」です。設計では、統計的に保証された A値・B値などを使いますが、本稿では確認していません。
  • 標準は「推奨」か「要求」かを確認してください：NASA-STD や ECSS は、プロジェクトが契約で採用して要求になります（一般論）。「標準に準拠」と書かれていたら、どの文書の何版かを確認してください。
  • 企業の発表と第三者の検証は別です：Falcon 9 のタンクがアルミニウム・リチウム合金だという情報は、企業の公表で、合金の番号は確認できませんでした。

10. 用語集

構造質量（乾燥質量）
推進剤を除いた、機体の構造などの質量。
ペイロード
運びたい荷物（衛星など）。
段
燃料を使い切ったら切り離す、ロケットの部分。
Δv（デルタブイ）
速度の増分。ロケットが得られる速度の変化の大きさ。
比強度／比剛性
強さ（弾性率）を密度で割った値。
降伏強さ／引張強さ
元に戻らない変形が始まる応力／最大の応力。
破壊靭性
き裂が入った材料の、壊れにくさ。
アルミニウム・リチウム合金
リチウムを加えて、軽く剛くしたアルミニウム合金。2195、2050 など。
2219／2195／2050
アルミニウム合金の番号。2219 は Al-Cu、2195 と 2050 は Al-Cu-Li。
時効
熱処理で強化相を析出させ、強さを出す処理。
調質（T8 など）
熱処理・加工の状態を表す記号。
焼き入れ感受性
冷却速度で性質が変わる度合い。厚板で問題になる。
ゴア
タンクの丸い端を作る、花びら状の曲がった板。
摩擦攪拌接合（FSW）
回転する工具で材料をこすって軟らかくし、溶かさずにつなぐ溶接。
Al2Cu（θ相）
2219 の強化相。
Ti-6Al-4V
最も使われるチタン合金。
ELI
Extra Low Interstitial。侵入型の不純物を少なくした等級。
KEAC
環境助長割れのしきい応力拡大係数。これ以下ならき裂が進まないとされる値。
応力腐食割れ（SCC）
応力と腐食環境の組み合わせで起きる割れ。
WE43／Elektron 21
自己消火性をもつとされる航空宇宙向けのマグネシウム合金。
Tagnite
マグネシウム向けの陽極酸化処理。
SSME／SLS
Space Shuttle Main Engine／Space Launch System。
ECSS
European Cooperation for Space Standardization。

11. 参考資料（一次情報）

  1. Pilet J. C. ほか (NASA) "External Tank Program - Legacy of Success" (2011) — ntrs.nasa.gov/citations/20120001570
  2. Shah S. ほか (NASA Marshall) "Effects of Thermal Exposure on Properties of Al-Li Alloys" (2002) — ntrs.nasa.gov/citations/20030001044
  3. Bickley F., Schwinghamer R. J. (NASA) "NASA Experience with the Shuttle External Tank" (1999)（スライドの抄録のみ確認） — ntrs.nasa.gov/citations/19990047392
  4. Chen P. S., Stanton W. P. (NASA Marshall) "Cryogenic Fracture Toughness Improvement for the Super Lightweight Tank's Main Structural Alloy" (2002) — ntrs.nasa.gov/citations/20020030745
  5. Volz M. P. ほか (NASA Marshall) "Development of Aluminum-Lithium 2195 Gores by the Stretch Forming Process" (2014) — ntrs.nasa.gov/citations/20140011616
  6. Hafley R. A. ほか (NASA Langley) "Evaluation of Aluminum Alloy 2050-T84 Microstructure and Mechanical Properties at Ambient and Cryogenic Temperatures", NASA TM-2011-217163 — ntrs.nasa.gov/citations/20160010564
  7. Hales S. J. (NASA Langley) "Aerospace Applications of Aluminum-Lithium Alloy Thick Plate" (abstract, 2010) — ntrs.nasa.gov/citations/20200010741
  8. Loftus Z. ほか "Friction Stir Weld Tooling Development for Application on the 2195 Al-Cu-Li Space Transportation System External Tank" (1998) — ntrs.nasa.gov/citations/19980201001
  9. Ding J. ほか (NASA Marshall) "A Decade of Friction Stir Welding R and D at NASA's Marshall Space Flight Center and a Glance into the Future" (2006) — ntrs.nasa.gov/citations/20080009619
  10. Russell C., Ding R. J. (NASA Marshall) "Friction Stir Welding of Large Scale Cryogenic Tanks for Aerospace Applications" (1998) — ntrs.nasa.gov/citations/19990103022
  11. Rietz W. W., Jr. "Friction-Stir Welding - Heavy Inclusions in Bi-metallic welds of Al 2219/2195" (2008) — ntrs.nasa.gov/citations/20080036591
  12. Suits M. W. ほか (NASA) "Nondestructive Inspection Techniques for Friction Stir Weld Verification on the Space Shuttle External Tank" (2003) — ntrs.nasa.gov/citations/20030112192
  13. SpaceX "Falcon 9" (vehicle page)（企業の公表。確認日 2026年10月17日） — www.spacex.com/vehicles/falcon-9/
  14. NIST "X-Ray Mass Attenuation Coefficients: Table 1, elemental data (density)"（確認日 2026年10月17日） — physics.nist.gov/PhysRefData/XrayMassCoef/tab1.html
  15. Tiffany C. F., Masters J. N. (NASA) "Investigation of the flaw growth characteristics of 6Al-4V titanium used in the Apollo spacecraft pressure vessels" (1967)（抄録のみ確認） — ntrs.nasa.gov/citations/19670015308
  16. Bjorklund R. A. "Stress-corrosion crack-growth study of titanium alloy Ti-6Al-4V exposed to freon PCA and nitrogen tetroxide MON-1" (1983) — ntrs.nasa.gov/citations/19830026835
  17. Sampson J. W. ほか (NASA) "Fracture Growth Testing of Titanium 6AL-4V in AF-M315E" (2015) — ntrs.nasa.gov/citations/20150022931
  18. Mulkey H. W. ほか (NASA) "Fracture Mechanics Testing of Titanium 6AL-4V in LMP-103S Propellant" (2024)（試験の途中経過） — ntrs.nasa.gov/citations/20240005074
  19. Halchak J. A. ほか "The Development of Titanium Alloys for Application in the Space Shuttle Main Engine" (2010) — ntrs.nasa.gov/citations/20100021913
  20. Chandler W. T., Walter R. J. "Low-temperature embrittlement of Ti-6Al-4V and Inconel-718 by high pressure hydrogen" (1970)（抄録のみ確認） — ntrs.nasa.gov/citations/19700000351
  21. Koenig W. J. ほか "Orion Heat Shield Manufacturing Producibility Improvements for the EM-1 Flight Test Program" (2019) — ntrs.nasa.gov/citations/20190001310
  22. Aroh J. (NASA Kennedy Space Center) "Magnesium Alloys for Space Hardware Design" (intern final report, 2017)（実習生の報告。計画と初期データの段階） — ntrs.nasa.gov/citations/20170011677
  23. Huzel D. K., Huang D. H. "Design of Liquid Propellant Rocket Engines", NASA SP-125 (2nd ed.)（ロケット方程式は教科書的な関係として参照） — ntrs.nasa.gov/citations/19710019929
  24. NASA Glenn Research Center "Specific Impulse" (Beginner's Guide to Aeronautics)（確認日 2026年10月17日） — www1.grc.nasa.gov/beginners-guide-to-aeronautics/specific-impulse
  25. NASA NASA-STD-6016 "Standard Materials and Processes Requirements for Spacecraft" (Version C with Change 1, change date 15 November 2023)（Active。確認日 2026年10月17日） — standards.nasa.gov/standard/NASA/NASA-STD-6016
  26. NASA NASA-STD-6012 "Corrosion Protection for Space Flight Hardware" (Version A, 23 March 2022)（Active。確認日 2026年10月17日） — standards.nasa.gov/standard/NASA/NASA-STD-6012
  27. NASA Marshall MSFC-STD-3029 "Guidelines for the Selection of Metallic Materials for Stress Corrosion Cracking Resistance in Sodium Chloride Environments" (Version A, 25 February 2005)（Active。確認日 2026年10月17日） — standards.nasa.gov/standard/MSFC/MSFC-STD-3029
  28. NASA NASA-STD-5019 "Fracture Control Requirements for Spaceflight Hardware" (Version A with Change 4, change date 12 July 2024)（Active。確認日 2026年10月17日） — standards.nasa.gov/standard/NASA/NASA-STD-5019
  29. NASA NASA-STD-6001 "Flammability, Offgassing, and Compatibility Requirements and Test Procedures" (Version B with Change 3)（Active。確認日 2026年10月17日） — standards.nasa.gov/standard/NASA/NASA-STD-6001
  30. ECSS ECSS-Q-ST-70-36C "Material selection for controlling stress-corrosion cracking" (6 March 2009)（確認日 2026年10月17日） — ecss.nl/standard/ecss-q-st-70-36c-material-selection-for-controlling-stress-corrosion-cracking/
  31. ECSS ECSS-Q-ST-70-71C Rev.1 "Materials, processes and their data selection" (15 October 2019)（確認日 2026年10月17日） — ecss.nl/standard/ecss-q-st-70-71c-rev-1-materials-processes-and-their-data-selection-15-october-2019/
  32. ECSS ECSS-E-ST-32-01C Rev.2 "Fracture control" (30 July 2021)（確認日 2026年10月17日） — ecss.nl/standard/ecss-e-st-32-01c-rev-2-fracture-control-30-july-2021/

12. 主張と出典の対応表（監査）

本文の主張根拠区分
外部燃料タンクの質量（標準重量タンク 76,000 lb・2219、軽量タンク 66,000 lb・86回、超軽量タンク 58,500 lb・主にアルミニウム・リチウム合金）、軌道速度まで飛ぶため軽さが重要であることNASA（Pilet ら、2011年）
出典1 https://ntrs.nasa.gov/citations/20120001570		事実
2195 の適用で7,000 lb 超の軽量化、2195 の最適化と時効、熱露出の試験NASA（Shah ら、2002年）
出典2 https://ntrs.nasa.gov/citations/20030001044		事実
超軽量タンクが、国際宇宙ステーションの傾斜51.6°の軌道に必要な軽量化の3分の2を担ったことNASA の発表（1999年。抄録のみ確認）
出典3 https://ntrs.nasa.gov/citations/19990047392		事実
2195 が 2219 より機械的性質が高く密度が低いこと、SLS 極低温タンクの基準材料が 2219 であること、ゴアのストレッチ成形、焼きなましの処理、厚さ0.75 in のゴアNASA（Volz ら、2014年）
出典5 https://ntrs.nasa.gov/citations/20140011616		事実
2050 の組成、密度0.098 lb/in³、板厚、焼き入れ感受性、2195 の板厚1.95 in、2195・2050 の75 °F と −320 °F の降伏強さ・引張強さ・弾性率、破壊靭性の温度依存NASA TM-2011-217163（Hafley ら）
出典6 https://ntrs.nasa.gov/citations/20160010564		事実
アルミニウム・リチウム合金の重量低減と剛さの向上、2195 が現行の板合金、2050 の候補としての位置づけNASA の抄録（Hales、2010年）
出典7 https://ntrs.nasa.gov/citations/20200010741		事実
2段の時効（132 °C・20時間＋138 °C・42時間）と、応力腐食割れの試験条件・結果NASA（Chen と Stanton、2002年）
出典4 https://ntrs.nasa.gov/citations/20020030745		事実
摩擦攪拌接合の NASA への導入（1994年）、最初の溶接（1995年秋）、外部燃料タンクへの組み込み、工具の課題、大型溶接施設NASA（Ding ら、Loftus ら、Russell と Ding）
出典9 https://ntrs.nasa.gov/citations/20080009619
出典8 https://ntrs.nasa.gov/citations/19980201001
出典10 https://ntrs.nasa.gov/citations/19990103022		事実
2219/2195 の摩擦攪拌接合で見つかった重い介在物（Al2Cu の凝集）と、極低温の引張試験の結果、摩擦攪拌接合の非破壊検査NASA（Rietz、2008年；Suits ら、2003年）
出典11 https://ntrs.nasa.gov/citations/20080036591
出典12 https://ntrs.nasa.gov/citations/20030112192		事実
Falcon 9 の第1段がアルミニウム・リチウム合金のタンクに液体酸素とRP-1 を入れていることSpaceX の公式ページ（企業の公表）
出典13 https://www.spacex.com/vehicles/falcon-9/		事実
リチウム・マグネシウム・アルミニウム・チタン・鉄の密度NIST の元素データ
出典14 https://physics.nist.gov/PhysRefData/XrayMassCoef/tab1.html		事実
Ti-6Al-4V：Apollo の圧力容器、MON-1 との適合試験、AF-M315E・LMP-103S の KEAC、Ti-5Al-2.5Sn ELI（SSME）、水素中の切り欠き強さの調査、Orion の支持構造（チタンの骨組み）NASA の各報告
出典15 https://ntrs.nasa.gov/citations/19670015308
出典16 https://ntrs.nasa.gov/citations/19830026835
出典17 https://ntrs.nasa.gov/citations/20150022931
出典18 https://ntrs.nasa.gov/citations/20240005074
出典19 https://ntrs.nasa.gov/citations/20100021913
出典20 https://ntrs.nasa.gov/citations/19700000351
出典21 https://ntrs.nasa.gov/citations/20190001310		事実
マグネシウム合金：自己消火性の合金（WE43、Elektron 21）、陽極酸化（Tagnite）、KSC の試験計画。同報告の密度の記述が NIST の値と食い違うことNASA KSC の実習生の報告（2017年）、NIST
出典22 https://ntrs.nasa.gov/citations/20170011677
出典14 https://physics.nist.gov/PhysRefData/XrayMassCoef/tab1.html		事実
比推力の定義、ロケット方程式（教科書的な関係）NASA Glenn、NASA SP-125
出典24 https://www1.grc.nasa.gov/beginners-guide-to-aeronautics/specific-impulse
出典23 https://ntrs.nasa.gov/citations/19710019929		事実
NASA-STD-6016、-6012、-5019、-6001、MSFC-STD-3029 の番号・題名・版・状態、ECSS-Q-ST-70-36C、-70-71C、ECSS-E-ST-32-01C の番号・題名・日付NASA Technical Standards System、ECSS
出典25 https://standards.nasa.gov/standard/NASA/NASA-STD-6016
出典26 https://standards.nasa.gov/standard/NASA/NASA-STD-6012
出典28 https://standards.nasa.gov/standard/NASA/NASA-STD-5019
出典29 https://standards.nasa.gov/standard/NASA/NASA-STD-6001
出典27 https://standards.nasa.gov/standard/MSFC/MSFC-STD-3029
出典30 https://ecss.nl/standard/ecss-q-st-70-36c-material-selection-for-controlling-stress-corrosion-cracking/
出典31 https://ecss.nl/standard/ecss-q-st-70-71c-rev-1-materials-processes-and-their-data-selection-15-october-2019/
出典32 https://ecss.nl/standard/ecss-e-st-32-01c-rev-2-fracture-control-30-july-2021/		事実
Δv の数値例（7,907・7,728 m/s、−2.3%、ペイロード±100 kg）、質量の差（17,500・7,500 lb、約11%）と kg 換算、密度の比（0.64・1.68・約0.2）、比強度約193 kN·m/kg、MPa への換算本稿の計算（説明用の数値例を含む）本稿の計算
合金2050 のロット間の値の比較、設計許容値（A値）、摩擦攪拌接合の国際標準、マグネシウム合金の飛行認定、アルミニウム合金・チタン合金の他の材料データ、ASTM規格の本文本稿の調査範囲では一次情報で確認できなかったため記載していない（本稿）解説
「冷やすと強くなる」の説明、焼き入れ感受性が設計の自由度を決めること、検査の細かさと新しい異常、推進剤の化学と材料の割れ方、データの欠如と材料の欠点の区別、たとえ話と限界公表内容にもとづく本記事の整理・解説解説
図1・図8がAI生成の概念図であること、図2〜図7・図9が説明のための作図であること本記事による注記解説

最終更新：2026年10月17日／出典は一次情報（NASA の報告・発表・標準、ECSS、NIST、SpaceX の公式ページ）に限定しています。企業の発表は企業の説明として扱いました。数値例（Δv、質量の差、密度の比、比強度）は本稿が作った説明用の計算です。合金の設計許容値、摩擦攪拌接合の国際標準、マグネシウム合金の飛行認定、Falcon 9 のタンクの合金番号は、確認できなかったため記載していません。NASA KSC の実習生の報告にあるマグネシウムの密度の記述は NIST の値と食い違うため、NIST の値を使いました。図1と図8はAI生成の概念図で、実在の施設・製品を示すものではありません。
