TECHNOLOGY EXPLAINER
スーパーキャパシタ
― 「イオンを電極の表面に並べる」だけの蓄電は、何が得意で、何ができないのか
スーパーキャパシタ（電気二重層キャパシタ）は、化学反応で蓄える電池と違い、電極と電解液の境界にイオンを並べて電気を蓄えます。 そのため出力と寿命に強い一方、エネルギー密度は電池より桁違いに小さいのが現実です。 この記事は、電気二重層の原理、電極材料（活性炭・グラフェン・CNT・MXene）、擬似容量、電解液と電圧、ラゴーンプロットの読み方、用途と限界を、査読論文とメーカーのデータシート、国際規格の公式ページを一次情報として、素材技術者の目線で整理した解説です。 設計・購入・安全の助言ではありません。
- スーパーキャパシタとは何か（3行でつかむ）
- 電気二重層の原理 ― 反応ではなく、イオンの配列
- 本稿の計算：データシートの数字を式で再現する
- 素材技術者の視点①：容量は「表面積」ではなく「イオンが入れる孔」で決まる
- 電極材料の系統 ― 活性炭・グラフェン・CNT・MXene・酸化物
- 素材技術者の視点②：論文の「F/g」を読むときの落とし穴
- 電解液と電圧 ― エネルギーは電圧の2乗に比例する
- エネルギー密度と出力密度 ― ラゴーンプロットを条件つきで読む
- 用途と限界
- 強みと弱み／課題
- 評価・標準の読み方
- 用語集
- 参考資料（一次情報）
- 主張と出典の対応表（監査）
事実＝公表資料に記載のある内容（出典リンクあり）
本稿の計算＝明示した前提をもとに本記事が算出した値
未確定／将来＝計画・目標であり、実績が確認できていない事項
このほか、構造の整理や材料設計上の読み取りは「解説」として区別しています。推測は太字で示します。
メーカーの数値は「メーカー公称」で、測定条件と版を添えています。論文の数値は抄録に書かれた範囲で、条件が論文ごとに違うため並べて優劣をつけません。
1. スーパーキャパシタとは何か（3行でつかむ）
スーパーキャパシタ（ウルトラキャパシタ、電気化学キャパシタとも）は、電池とコンデンサのあいだに位置づけられる蓄電デバイスです。
- 2つの蓄え方：総説は、スーパーキャパシタがイオンの吸着（電気二重層キャパシタ）か、速い表面の酸化還元反応（擬似容量キャパシタ）で蓄えると整理しています事実［参考資料1］。
- 強み：日本ケミコンは、化学反応を使わず活性炭の表面へのイオンの物理的な移動だけで蓄えるため、劣化が小さく多数回の充放電に耐える、と説明しています事実（メーカーの説明）［参考資料17］。Skeleton Technologies のデータシートは、セルの内部抵抗（ESR）0.12 mΩ、サイクル寿命100万回（条件つき）を記載しています［参考資料15］。
- 限界：同じデータシートの比エネルギーは8.27 Wh/kgです。リチウムイオンセルのデータシート（Amprius の340〜400 Wh/kg［参考資料21］）の約40〜50分の1にとどまります本稿の計算（条件が異なる値の概算で、優劣の比較ではありません。第8章）。
スーパーキャパシタは「小さな電池」ではなく、「大きな電流を出し入れできる、電圧に比例して中身が減る蓄電器」です。 蓄えるエネルギーは電圧の2乗に比例し、放電とともに電圧が下がります。 強みも限界も、この一つの性質から読み解けます。
2. 電気二重層の原理 ― 反応ではなく、イオンの配列

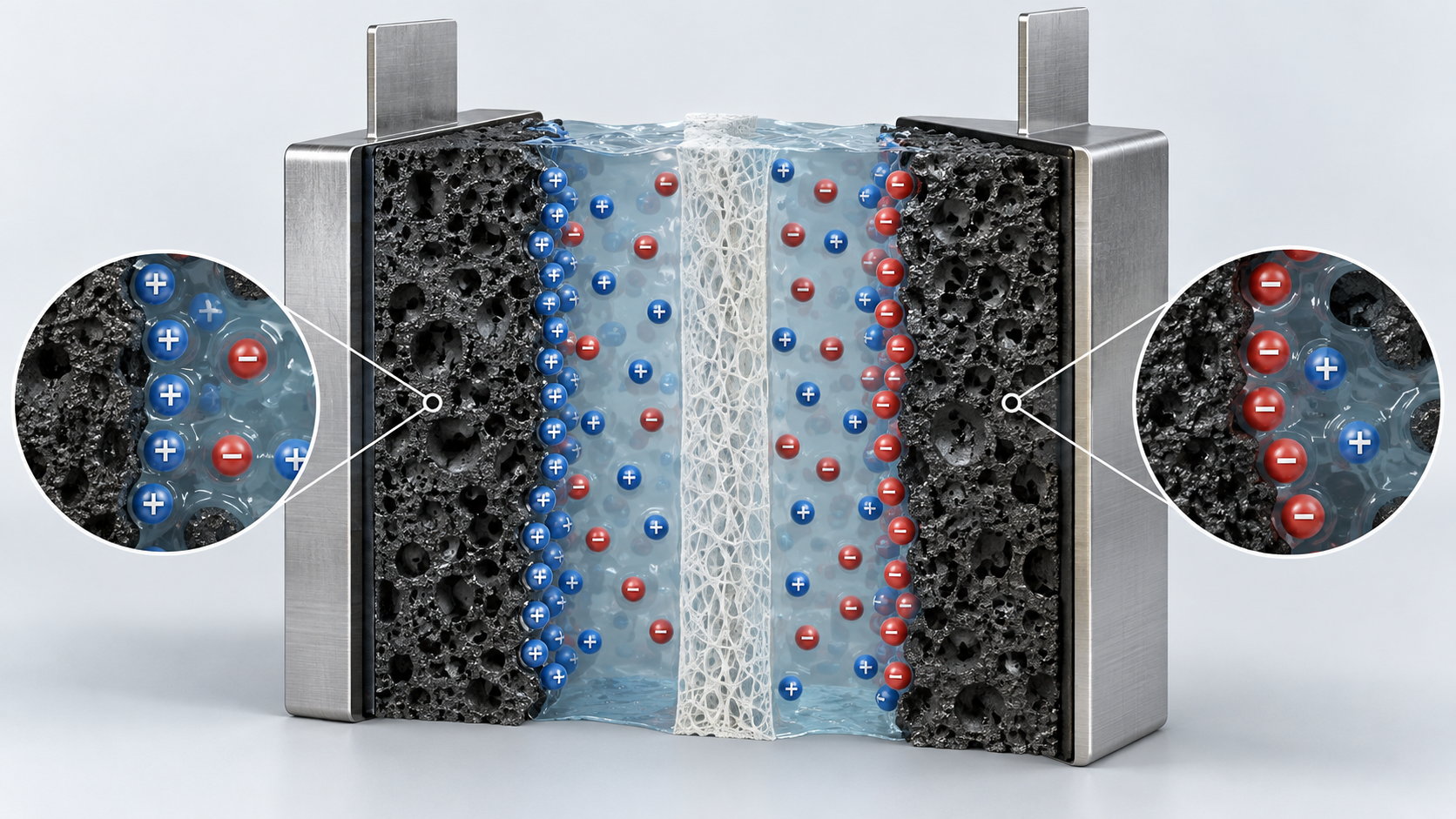

普通のコンデンサは、2枚の電極のあいだに誘電体をはさんで電荷を蓄えます。 電気二重層キャパシタ（EDLC）は、誘電体の代わりに電極と電解液の境界に電荷を並べます。日本ケミコンは、この境界を「電気二重層」と呼び、電極に電圧をかけるとイオンが電極の表面に配列する、と説明しています事実［参考資料17］。
元のSVG模式図と正確な説明を見る
日本ケミコンは、化学反応を使わず、活性炭の表面へのイオンの物理的な移動のみで蓄えると説明しています事実（メーカーの説明）［参考資料17］。 一方、総説は、速い表面の酸化還元反応で蓄える擬似容量キャパシタを、別の型として整理しています［参考資料1］。 どこまでが「物理的な吸着」で、どこからが「反応」なのかは、材料・電解液・電圧範囲によって連続的に変わります（第6章）。
素材として大事なのは、どちらのメカニズムを狙うかで、材料設計が正反対になることです。吸着型は「表面積と孔の大きさ」、擬似容量型は「表面の反応サイトと電子・イオンの通り道」が支配します（本記事による解説）。
3. 本稿の計算：データシートの数字を式で再現する
Skeleton Technologies のセル SCF3400 のデータシートには、定格電圧3.0 V、定格容量3,400 F、ESR（DC 10 ms）0.12 mΩ、質量0.514 kg、体積0.39 L が記載されています事実（メーカー公称）［参考資料15］。同じ表の蓄積エネルギー・出力の値が、簡単な式で再現できるかを確かめます。
式は、蓄積エネルギー E ＝ ½ C V²、整合負荷の最大出力 P ＝ V² ÷ (4 R)（R は ESR）です本稿の計算。
- 蓄積エネルギー：½ × 3,400 F × (3.0 V)² ＝ 15,300 J ＝ 4.25 Wh（データシート：4.25 Wh）
- 比エネルギー・エネルギー密度：4.25 ÷ 0.514 kg ＝ 8.27 Wh/kg、4.25 ÷ 0.39 L ＝ 10.9 Wh/L（データシート：8.27 Wh/kg、10.9 Wh/L）
- 整合負荷の出力：3.0² ÷ (4 × 0.00012 Ω) ＝ 18.75 kW（データシート：18.75 kW）。0.514 kg で割ると 36.48 kW/kg（同：36.48 kW/kg）
- VRから VR/2 まで使う場合：1.5 V のとき ½ × 3,400 × 1.5² ＝ 3,825 J ＝ 1.06 Wh。取り出せるのは 4.25 − 1.06 ＝ 3.19 Wh（蓄積の75%）。サイクル寿命のデータシート条件も、この VR〜VR/2 です
- 定格電圧を2.7 Vから3.0 Vに上げると：同じ容量なら (3.0 ÷ 2.7)² ＝ 1.235、つまり蓄積エネルギーは約23%増（劣化の速さは別問題。第7章）
前提と限界：整合負荷の出力は、負荷抵抗が内部抵抗と等しいときの理論上の最大値で、このとき熱として失われる分が出力と同じだけ生じます（回路理論による解説）。実際の運転点を示す値ではありません。 データシートの3.19 Whは、容量が電圧によらず一定という理想化にもとづく本稿の概算です。
4. 素材技術者の視点①：容量は「表面積」ではなく「イオンが入れる孔」で決まる
電気二重層の容量は、電極の表面に並べられるイオンの数で決まります。そのため、材料は「表面積が大きい」ことが長く目標とされてきました。 ただし、表面積の数字が何を測っているかには注意が必要です。
- 理論値とBET値：グラフェン1枚の表面積は2,630 m²/gで、現行のEDLCに使う活性炭のBET（窒素吸着）表面積より大幅に大きい、と2008年の論文は書いています事実［参考資料4］。一方、グラフェン由来の多孔質炭素をつくった2011年の論文は、BET表面積最大3,100 m²/g、孔の幅0.6〜5 nmと報告しています［参考資料5］。
- 孔が小さすぎても働く：Chmiola らは、炭化物由来炭素で孔の平均サイズを0.6〜2.25 nmに変え、有機電解液中の電気二重層容量を調べました。結果は、溶媒和したイオンより小さい孔は電荷の貯蔵に寄与しないという従来の定説に反するものでした事実［参考資料3］。
- イオンが裸になる：総説は、溶媒和したイオンより小さい孔でイオンの脱溶媒和が起こることが見いだされ、サブナノメートルの孔をもつ炭素電極で容量が高くなった、と整理しています［参考資料1］。
BET法は窒素ガスの吸着量から面積を求めます。電解液中のイオンは、溶媒をまとった大きさや電荷、孔の入口の形に左右されるため、窒素が入れる面とイオンが入れる面は一致しません。 上の報告が示すのは、孔の幅とイオンの大きさの整合が容量を決めるということです（本記事による解説）。
実務への含意は二つあります。① 電極材料と電解液はセットで評価する（電解液を替えれば最適な孔の幅も変わりうる）。② 質量当たりの容量（F/g）だけでなく、体積当たりの容量（F/cm³）を見る。 後者は、MXeneの論文が「携帯機器や車両では体積が貴重だが、これまでの研究は主に質量当たりの性能の改善に集中してきた」と指摘している点です事実［参考資料9］。
5. 電極材料の系統 ― 活性炭・グラフェン・CNT・MXene・酸化物
| 材料 | 代表的な報告 | 報告された値（抄録・資料にある範囲） | 本記事の読み取り |
|---|---|---|---|
| 活性炭 | 日本ケミコン DLCAP カタログ（メーカー）［17］、Chmiola ら 2006, Science［3］ | アルミ箔に電極を塗って巻いたセルで、活性炭の大きな表面積を使う（メーカーの説明）。炭化物由来炭素の孔0.6〜2.25 nmで有機電解液中の容量を調べ、溶媒和イオンより小さい孔も寄与することを示した | 製品の主流。孔の幅とイオンの整合が鍵 |
| グラフェン系 | Stoller ら 2008, Nano Letters［4］／Zhu ら 2011, Science［5］／El-Kady ら 2012, Science［6］ | 化学修飾グラフェンで比容量135 F/g（水系）、99 F/g（有機系）。賦活グラフェンでBET最大3,100 m²/g、孔幅0.6〜5 nm。レーザーで酸化グラフェン膜を還元し、導電率1,738 S/m、比表面積1,520 m²/g、バインダーも集電体も不要 | 実験室の電極材料の報告。セル全体の値ではない（第6章） |
| CNT | Futaba ら 2006, Nature Materials［7］ | 単層CNTを液体の「ジッパー効果」で密に配列させた塊をつくり、高い表面積・柔軟性・導電性を保ったまま、スーパーキャパシタ電極に使えると示した | 抄録に容量の数値はなく、確認できなかった |
| MXene | Lukatskaya ら 2013, Science［8］／Ghidiu ら 2014, Nature［9］ | Ti3C2 に水溶液中の陽イオンが入り、体積容量300 F/cm³超。HCl＋LiFで作る「粘土」の膜（厚さ数十 µm）は最大900 F/cm³ | 体積容量は大きいが、膜の厚みと条件の確認が必要（図4） |
| 金属酸化物（擬似容量） | Augustyn ら 2014［10］／Brousse ら 2015［11］／Gogotsi, Penner 2018［12］ | 表面または表面近傍の速い酸化還元反応で、高い充放電速度でも高エネルギーを狙う。MnO2は炭素電極のような挙動、KOH中のNi(OH)2やコバルト酸化物は電池型と整理 | 「擬似容量」の呼び方には議論がある（第6章） |
すべて事実（各論文の抄録とメーカーの説明。参考資料3〜12・17）。条件が異なる値の並置であり、優劣をつけられません。
6. 素材技術者の視点②：論文の「F/g」を読むときの落とし穴
Gogotsi と Simon は2011年の Science の解説で、電池やキャパシタの電極についての優れた性能の主張は、デバイスのすべての部品を含めると成り立たないことが多いと指摘しています事実［参考資料13］（本稿が確認できたのは要旨の一文で、具体的な倍率は確認できませんでした）。 Stoller と Ruoff も、実験室で電極材料を評価する方法は標準化されておらず、方法によって結果が大きく変わると述べ、信頼できる方法を整理しています［参考資料14］。
論文を読むときは、容量の数字の前に、次の五つを確認します（本記事による整理）。
- ① 分母は何か：活物質の質量だけか、電極全体か、セル全体か。データシートの比エネルギー（8.27 Wh/kg）はセル全体の質量で割った値です［参考資料15］。
- ② セルの構成：2電極のセルか、3電極（参照極つき）の評価か。抄録は、評価方法により結果が大きく異なる、と述べています［参考資料14］。
- ③ 電極の厚みと密度：含水酸化ルテニウムの高い体積容量が「薄膜でのみ」とされるように［参考資料9］、薄い電極の値が厚い実用電極に当てはまるとは限りません。
- ④ 電位窓・電流・電解液：電位窓は電解液で大きく変わります（第7章）。比容量（F/g）は電流や掃引速度でも変わります。Stoller らは、広い範囲の掃引速度で一貫して良い性能が得られたと報告しています［参考資料4］。
- ⑤ 容量性か、電池型か：充放電曲線やサイクリックボルタモグラムが、キャパシタ型の形か、電池型のピークかを確認します。
「擬似容量」とは何か ― 呼び方の議論
擬似容量は、表面または表面近傍の酸化還元反応（ファラデー過程）であって、高い充放電速度で高エネルギーを得る手段として整理されています事実［参考資料10］。 Brousse らは、ファラデー反応を使う電極材料を何でも「擬似容量」と呼ぶことを批判し、電気化学的な特徴（サイクリックボルタモグラムや充放電曲線）が「電池」に近いものは、KOH中のNi(OH)2やコバルト酸化物のように、擬似容量と呼ぶべきでないとしています。 逆に、MnO2は炭素電極のようなキャパシタ的な挙動を示す「真の擬似容量材料」だと述べています［参考資料11］。
Gogotsi と Penner は、遷移金属の酸化物・水酸化物・硫化物・炭化物・窒化物・導電性高分子などで、純粋な容量性でも純粋なファラデー型でもない特性を示す電極材料が増えていると指摘しています［参考資料12］。 素材の側から見れば、「速い」ことと「容量性」であることは別で、前者は速度論、後者は電位とともに電荷が連続的に変わるかという熱力学的な性質で決まります（本記事による解説）。
7. 電解液と電圧 ― エネルギーは電圧の2乗に比例する
E ＝ ½ C V² である以上、電圧を上げることは、容量を上げるのと同じかそれ以上に効きます。 総説は、エネルギー密度を上げる戦略として、擬似容量材料を導入して容量を上げる方法と、セル電圧を高められる新しい電解液を使う方法を挙げ、イオン液体や有機電解液の進歩を論じています事実［参考資料2］。 水の熱力学的な分解電圧は約1.23 Vで、水系電解液の電位窓が狭いことの背景にあります（教科書的な値による解説）。
| 項目 | 日本ケミコン DLCAP DKJ（85 F） | Skeleton SkelCap SCF3400 | 太陽誘電 LIC2540R3R8207 |
|---|---|---|---|
| 種類 | 電気二重層キャパシタ（巻回型） | スーパーキャパシタ（D60、アルミ缶） | リチウムイオンキャパシタ（円筒型） |
| 定格電圧 | 2.7 V（2.5 V／2.0 Vでの使用条件も記載） | 3.0 V | 最大3.8（3.5）V、最小2.2 V |
| 容量 | 85 F（typ.） | 3,400 F（定格） | 200 F ±20% |
| 内部抵抗 | 7.7 mΩ（typ.）、最大9.2 mΩ（測定条件は確認できなかった） | ESR（DC 10 ms）0.12 mΩ（定格） | 0.05 Ω未満 |
| 使用温度 | −40〜+65℃（2.7 V）／+70℃（2.5 V）／+85℃（2.0 V） | −40〜+65℃ | −25〜+70（+85）℃ |
| 寿命の条件 | 2.7 V・65℃で1,500時間後、容量変化±30%以内・内部抵抗は上限値の200%以内。2.5 V・70℃で2,000時間でも同じ判定 | 寿命末期の基準：ESRが定格の200%、容量が定格の80%。サイクル寿命100万回（室温、V | 寿命の記載は、本稿が参照した仕様書（2015年10月版）に確認できなかった |
すべて事実（メーカー公称。日本ケミコンのカタログ E1009N 2026［参考資料17］、Skeleton のデータシート［参考資料15］、太陽誘電の仕様書［参考資料18］）。試験の方法と判定基準が異なり、並べて優劣をつけられません。
リチウムイオンキャパシタ（LIC）の電圧範囲で取り出せるエネルギーを、容量が一定と仮定して概算します本稿の計算。
- LIC2540（200 F）：½ × 200 × (3.8² − 2.2²) ＝ ½ × 200 × 9.6 ＝ 960 J ＝ 0.267 Wh。3.8 V での蓄積 1,444 J に対し約66%
- EDLC（VR〜VR/2）：取り出せるのは蓄積の75%（第3章）
前提と限界：LICは、実際には電圧と容量の関係が EDLC と同じではないため、容量一定の仮定は概算にすぎません。最小電圧が2.2 Vと高いので、同じ電圧比でも使える割合が小さくなることを示す例示で、LICとEDLCの優劣を示すものではありません。質量が仕様書にないため、Wh/kg は計算していません。
日本ケミコンのカタログでは、使用温度が高いほど、許される電圧が低くなっています（2.7 Vは65℃まで、2.5 Vは70℃まで、2.0 Vは85℃まで）事実［参考資料17］。 電圧を上げて蓄積エネルギーを23%増やすことは、その分、電解液と電極表面にかかる電気化学的なストレスを上げることでもあります（解説。具体的な劣化機構は本稿が参照した資料に記載がなく、確認できませんでした）。
電解液は、溶媒と塩の組み合わせとして電位窓・導電率・温度範囲・不純物（水分）への許容度を同時に決める材料です。 素材の目線では、電極材料の改良より、電解液と、それが触れる全ての材料（集電体、封口材、セパレーター）の整合が寿命を決めている面があります（推測。本稿が参照した資料は、個別の劣化機構を示していません）。
8. エネルギー密度と出力密度 ― ラゴーンプロットを条件つきで読む
ラゴーンプロットは、横軸に比エネルギー（Wh/kg）、縦軸に比出力（W/kg）を取り、デバイスを比較する図です。 ただし、横軸と縦軸の定義、測定条件、分母の質量の範囲が揃っていない値を並べると、誤った印象を与えます。 ここでは、データシートに載っている値だけで描いた図を、条件をつけて読みます。
| 点 | 比エネルギー | 比出力（定義） | 出典・条件 |
|---|---|---|---|
| SkelCap SCF3400 | 8.27 Wh/kg（定格容量にもとづく） | 36.48 kW/kg（整合負荷、ESR DC 10 ms） | Skeleton データシート［15］ |
| SkelCap SCX5000 | 11.1 Wh/kg | 28.4 kW/kg（整合負荷、10 ms ESR、「比較用」）／19.9 kW/kg（整合負荷、1 s ESR、「設計用」） | Skeleton データシート［15］。両方の値を載せ、用途を区別している |
| Amprius SA02（Li-ion、シリコン負極） | 340 Wh/kg（1C放電、包装込み） | 約1.73 kW/kg（最大パルス55 A、5C、30秒以内 × 公称3.50 V ÷ 0.1112 kg）本稿の計算 | Amprius カタログ［21］ |
| Amprius SA03（Li-ion、シリコン負極） | 400 Wh/kg（包装込み） | 約1.16 kW/kg（最大パルス34.8 A、3C × 公称3.40 V ÷ 0.102 kg）本稿の計算 | Amprius カタログ［21］ |
データシート値はメーカー公称です。比出力の定義は行ごとに異なります。
エネルギー密度の差の大きさを、データシートの値だけで概算します本稿の計算。
- 比エネルギー：340 ÷ 8.27 ＝ 約41、400 ÷ 8.27 ＝ 約48。つまりこの2つの製品では約40〜50倍の差
- 整合負荷の出力：SCF3400の36.48 kW/kg は、SA03のパルス出力1.16 kW/kg（本稿の計算）の約31倍。ただし定義が異なる（整合負荷は効率50%で取り出す理論上の最大値）
前提と限界：3つの定義（整合負荷、1 s ESR、パルス電流×公称電圧）、放電条件、包装の範囲が揃っていません。この比は、桁の感覚をつかむための概算で、他社の製品や、将来の技術の限界を示すものではありません。
SCX5000 のデータシートは、同じ整合負荷の出力を、10 ms の ESR から求めた値（「比較用」と表記）と、1 s の ESR から求めた値（「設計用」と表記）に分けて載せています事実［参考資料15］。数値は28.4 kW/kg と19.9 kW/kg で、約30%違います。
これは、ESRの測定時間（周波数）が長いほど大きくなる、つまり、短時間の抵抗で見積もった出力は、実際に数秒続ける運転では出せないことを意味します（解説。ESR が時間とともに増える物理的な原因は、本稿が参照した資料には書かれていません）。 カタログ値の比較では、どの定義の出力かを必ず確認する必要があります。
9. 用途と限界
公式資料から確認できる用途は次のとおりです事実。
- 電源のバックアップ：日本ケミコンは、DKJ系列の特長に「電源のバックアップに適する」と記載しています［参考資料17］。
- ハイブリッド自動車のピークアシスト：国際規格 IEC 62576:2018 は、ハイブリッド自動車のピーク電力の補助に用いる電気二重層キャパシタセルの電気特性の試験方法を定めています［参考資料20］。

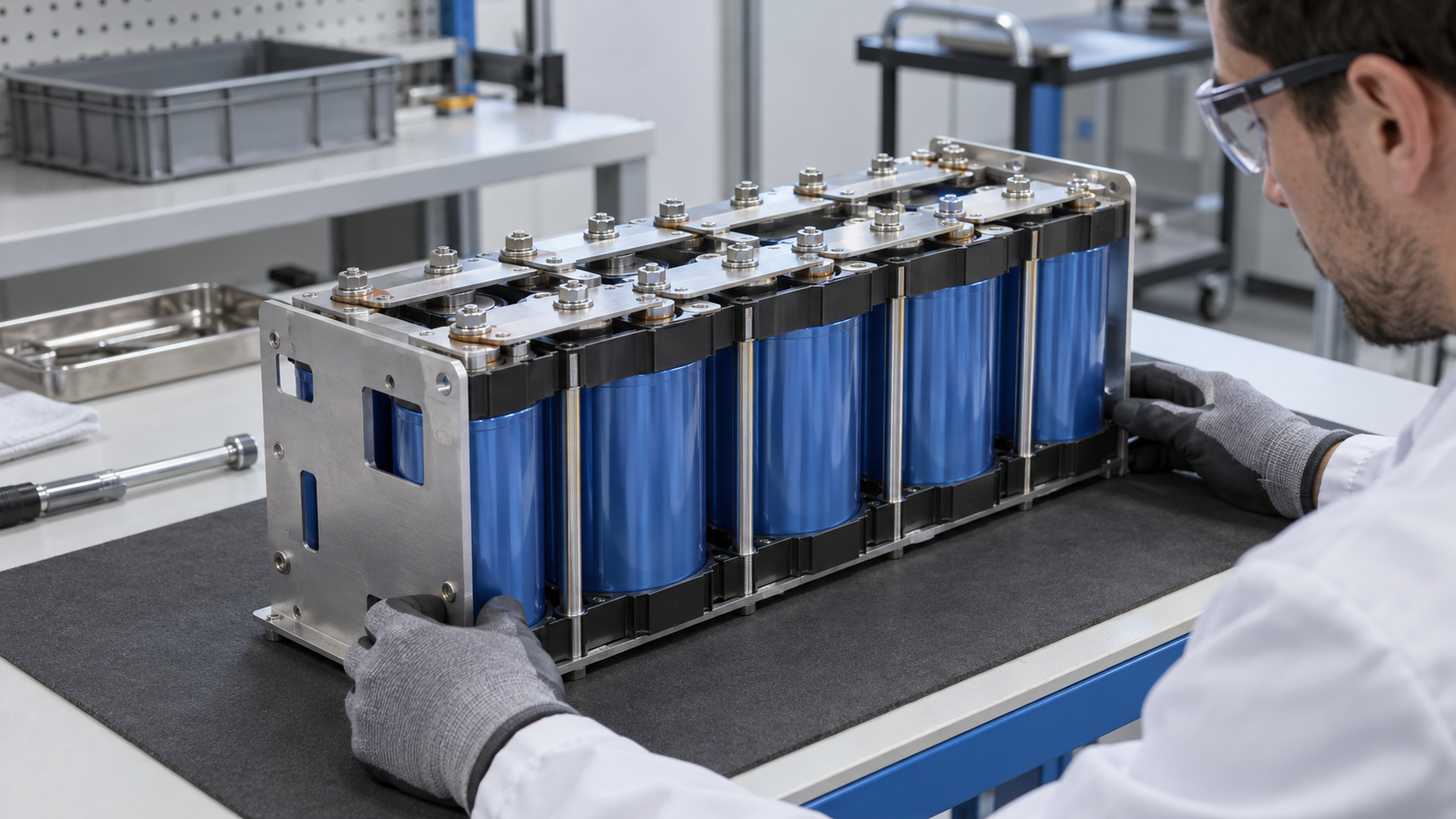

- 産業・インフラ：Skeleton は、自社の顧客がAIデータセンター、電力系統、自動車、輸送、防衛などの分野にいる、とウェブページに記載しています（会社の説明）［参考資料16］。
限界 ― データシートから読めること
- エネルギー密度：第3・8章のとおり、リチウムイオンセルの数十分の1です本稿の計算。
- 電圧が一定でない：蓄積エネルギーは V² に比例し、放電とともに電圧が下がるため、後段の機器が許す電圧範囲が使える割合を決めます（図2）。サイクル寿命のデータシート条件が V
R 〜VR /2 であることもこれと対応します。 - 漏れ電流：Skeleton のSCF3400は、3.0 V・25℃で、72時間後の漏れ電流の最大値を8 mA未満、8時間後を50 mA未満と規定しています［参考資料15］。長期の保持が必要な用途では、この値が仕様に入ります。
- 温度と電圧の関係：前章のとおり、高温では許される電圧が下がります［参考資料17］。
- 短絡：Skeleton のデータシートは、短絡電流（21.5 kA）を「情報として」記載し、運転電流として使わないよう注記しています［参考資料15］。
規格
- IEC 62391-1：電気・電子機器に使う固定電気二重層キャパシタの共通仕様（Generic specification）。2015年版（第2版）は2022年10月20日に廃止され、2022年版に置き換わっています［参考資料19］。
- IEC 62576:2018：ハイブリッド自動車用電気二重層キャパシタの電気特性の試験方法（第2版）［参考資料20］。
規格本文は有料で、本稿は題名・適用範囲の記載のみを確認しています。Skeleton の SCX5000 のデータシートは ESR の項目に「IEC62391-1」の表記を含みます［参考資料15］が、その試験条件は確認していません。
10. 強みと弱み／課題
(1) 強み
- ESRが小さく、大電流を出し入れできる（0.12 mΩ、整合負荷で18.75 kW。メーカー公称）事実［参考資料15］。
- 多数回の充放電に耐える（100万回。条件は室温、V
R 〜VR /2。メーカー公称）事実［参考資料15］。 - 使用温度範囲が広い（−40〜+65℃、メーカー公称）事実［参考資料15・17］。
(2) 弱み・制約
- 比エネルギーが小さい（8.27 Wh/kg。メーカー公称）事実［参考資料15］。
- 使える電圧範囲が、取り出せるエネルギーを決める（75%など）本稿の計算。
- 高温では許される電圧が下がる事実［参考資料17］。
- 論文の高い容量は、電極単独・薄膜・特定の電解液での結果が多く、デバイスの性能とは別である事実［参考資料9・13・14］。
(3) 確認できなかったこと
- 活性炭の代表的な比容量・BET値：本稿は、製品に使われる活性炭の具体的な数値（F/g、m²/g）を、公式資料で確認できませんでした。
- グラフェン・CNT・MXene を使う市販セルの性能：本稿が確認した範囲では、実験室の報告であり、市販セルの数値は確認できませんでした。Skeleton は独自材料「Curved Graphene」を製品ページに挙げていますが［参考資料16］、構造や数値は確認できませんでした。
- 劣化の機構：高電圧・高温での劣化の具体的な機構は、本稿が参照した資料に記載がありませんでした。
- 自己放電の定量的な比較：漏れ電流の規定は確認しましたが、メーカー間・技術間の比較はしていません。
- LICのサイクル寿命・質量：太陽誘電の仕様書（2015年10月版）では確認できませんでした。
- 蓄積エネルギーは ½CV²。データシートの4.25 Wh、8.27 Wh/kg、18.75 kW は、この式と V²/(4R) で再現できます本稿の計算
- 電圧が半分に下がるまで使うと、蓄積エネルギーの75%を取り出せます本稿の計算
- 容量を決めるのは、BET表面積ではなく「イオンが入れる孔」。溶媒和イオンより小さい孔も寄与します事実
- MXeneの高い体積容量、含水酸化ルテニウムの1,000〜1,500 F/cm³は、条件つきの値です（厚さ・薄膜）事実
- 電極の数字は、デバイスに組み込むと小さくなることが多い。分母と構成を必ず確認します事実
- ラゴーンプロットは、出力の定義を揃えて読みます。Skeleton 自身が「比較用」と「設計用」を分けています事実
11. 評価・標準の読み方
初めて読むときは、「どの数字が大きいか」より先に、次の順番で比較の条件を揃えてください。以下は本記事の編集上の確認手順で、規格が定める合格値や試験条件ではありません。
- ① 何を測ったか
- 静電容量、エネルギー密度、出力、自己放電。単位と、材料・部品・完成システムのどこを測った値かを確認します。
- ② どの条件か
- 単極試験か完成セルか、質量の範囲、電圧範囲、測定電流。条件が異なる結果は、まず別の結果として読みます。
- ③ 比較で間違えやすい点
- F/gをそのままWh/kgと読み替えない。電極だけの質量か容器込みかを分ける
- ④ 規格の役割は何か
- 規格番号・名称・発行年・適用範囲を発行機関の資料で確認します。試験方法、安全性、相互接続、管理体制のどれを扱う規格かを分けて読みます。規格名の記載だけで、試験実施・適合・認証まで済んでいるとは判断しません。
比較を始めるためのメモ：対象／単位／測定条件／試料数とばらつき／比較対象／規格の版／確認できない点を、ひとまとまりで残しましょう。公開概要しか確認できない規格の数値条件や合格基準は、推測して補いません。
12. 用語集
- スーパーキャパシタ
- 電気二重層キャパシタと擬似容量キャパシタの総称。ウルトラキャパシタ、電気化学キャパシタとも。
- 電気二重層
- 電極と電解液の境界に、正負の電荷が向かい合って並んだ層。
- EDLC
- 電気二重層キャパシタ。イオンの吸着で電荷を蓄える。
- 擬似容量
- 表面または表面近傍の速い酸化還元反応による蓄電。電池型とは区別される。
- ESR
- 等価直列抵抗。内部抵抗の指標。測定の時間・周波数で値が変わる。
- 整合負荷の出力
- 負荷抵抗がESRと等しいときの最大出力 V²/(4R)。このとき効率は50%。
- BET表面積
- 窒素ガスの吸着量から求める比表面積。イオンが入れる面積とは一致しない。
- 脱溶媒和
- イオンが周りの溶媒分子を脱いで、小さな孔に入ること。
- MXene
- 遷移金属の炭化物・窒化物の二次元層状材料。Ti3C2 などがある。
- ラゴーンプロット
- 横軸に比エネルギー、縦軸に比出力を取り、蓄電デバイスを比較する図。
- リチウムイオンキャパシタ（LIC）
- 電気二重層の電極とリチウムを使う電極を組み合わせたハイブリッド。電圧範囲が高い。
- VR
- 定格電圧。サイクル寿命の条件は V
R から VR /2 までの充放電が多い。
- JEITA
- 電子情報技術産業協会。電気二重層キャパシタの輸送の手引書でエネルギーの算出法を示す。
13. 参考資料（一次情報）
- Simon, Gogotsi"Materials for electrochemical capacitors," Nature Materials 7, 845–854 (2008) — doi.org/10.1038/nmat2297
- Béguin, Presser, Balducci ら"Carbons and Electrolytes for Advanced Supercapacitors," Advanced Materials 26, 2219–2251 (2014) — doi.org/10.1002/adma.201304137
- Chmiola ら"Anomalous Increase in Carbon Capacitance at Pore Sizes Less Than 1 Nanometer," Science 313, 1760–1763 (2006) — doi.org/10.1126/science.1132195
- Stoller ら"Graphene-Based Ultracapacitors," Nano Letters 8, 3498–3502 (2008) — doi.org/10.1021/nl802558y
- Zhu ら"Carbon-Based Supercapacitors Produced by Activation of Graphene," Science 332, 1537–1541 (2011) — doi.org/10.1126/science.1200770
- El-Kady ら"Laser Scribing of High-Performance and Flexible Graphene-Based Electrochemical Capacitors," Science 335, 1326–1330 (2012) — doi.org/10.1126/science.1216744
- Futaba, Hata ら"Shape-engineerable and highly densely packed single-walled carbon nanotubes and their application as super-capacitor electrodes," Nature Materials 5, 987–994 (2006) — doi.org/10.1038/nmat1782
- Lukatskaya ら"Cation Intercalation and High Volumetric Capacitance of Two-Dimensional Titanium Carbide," Science 341, 1502–1505 (2013) — doi.org/10.1126/science.1241488
- Ghidiu ら"Conductive two-dimensional titanium carbide 'clay' with high volumetric capacitance," Nature 516, 78–81 (2014) — doi.org/10.1038/nature13970
- Augustyn, Simon, Dunn"Pseudocapacitive oxide materials for high-rate electrochemical energy storage," Energy & Environmental Science 7, 1597 (2014) — doi.org/10.1039/c3ee44164d
- Brousse, Bélanger, Long"To Be or Not To Be Pseudocapacitive?" Journal of The Electrochemical Society 162, A5185–A5189 (2015) — doi.org/10.1149/2.0201505jes
- Gogotsi, Penner"Energy Storage in Nanomaterials – Capacitive, Pseudocapacitive, or Battery-like?" ACS Nano 12, 2081–2083 (2018) — doi.org/10.1021/acsnano.8b01914
- Gogotsi, Simon"True Performance Metrics in Electrochemical Energy Storage," Science 334, 917–918 (2011) — doi.org/10.1126/science.1213003
- Stoller, Ruoff"Best practice methods for determining an electrode material's performance for ultracapacitors," Energy & Environmental Science 3, 1294 (2010) — doi.org/10.1039/c0ee00074d
- Skeleton TechnologiesSkelCap SCF3400 / SCX5000 データシート（PDF、ファイル名の日付 2026-04-02） — skeletontech.com
- Skeleton Technologies"Supercapacitor Energy Storage D60 Cells"（製品ページ） — skeletontech.com
- 日本ケミコンDLCAP スーパーキャパシタ カタログ（CAT. No. E1009N 2026、PDF） — chemi-con.co.jp
- 太陽誘電Cylinder Type Lithium Ion Capacitors LIC2540R3R8207 Spec Sheet（2015年10月2日、PDF） — farnell.com（太陽誘電の仕様書の転載）
- IECIEC 62391-1:2015 "Fixed electric double-layer capacitors for use in electric and electronic equipment – Part 1: Generic specification"（IEC Webstore） — webstore.iec.ch
- IECIEC 62576:2018 "Electric double-layer capacitors for use in hybrid electric vehicles – Test methods for electrical characteristics"（IEC Webstore） — webstore.iec.ch
- Amprius Technologies"Product Portfolio Q3 2026"（製品カタログ・データシート集、PDF） — amprius.com
14. 主張と出典の対応表（監査）
| 本文の主張 | 根拠 | 区分 |
|---|---|---|
| スーパーキャパシタが、イオンの吸着（電気二重層キャパシタ）か速い表面酸化還元反応（擬似容量キャパシタ）で蓄えること。溶媒和イオンより小さい孔でイオンの脱溶媒和が起こり、サブナノメートルの孔の炭素電極で容量が高くなったこと | Simon, Gogotsi 2008 抄録［参考資料 1］https://doi.org/10.1038/nmat2297 | 事実 |
| エネルギー密度を上げる戦略として、擬似容量材料の導入と、セル電圧を上げられる新しい電解液（イオン液体、有機電解液）があること | Béguin ら 2014 抄録［参考資料 2］https://doi.org/10.1002/adma.201304137 | 事実 |
| 炭化物由来炭素の孔0.6〜2.25 nmで有機電解液中の容量を調べ、溶媒和イオンより小さい孔は寄与しないという定説に反する結果だったこと | Chmiola ら 2006 抄録［参考資料 3］https://doi.org/10.1126/science.1132195 | 事実 |
| グラフェン1枚の表面積2,630 m²/gが現行の活性炭のBET値より大きいこと。比容量135 F/g（水系）、99 F/g（有機系）。広い掃引速度で一貫して良い性能 | Stoller ら 2008 抄録［参考資料 4］https://doi.org/10.1021/nl802558y | 事実 |
| 賦活した酸化グラフェン由来の炭素でBET最大3,100 m²/g、孔幅0.6〜5 nm、有機系・イオン液体系で高い容量とエネルギー密度 | Zhu ら 2011 抄録［参考資料 5］https://doi.org/10.1126/science.1200770 | 事実 |
| レーザーによる酸化グラフェン膜の還元で、導電率1,738 S/m、比表面積1,520 m²/g、バインダーも集電体も不要 | El-Kady ら 2012 抄録［参考資料 6］https://doi.org/10.1126/science.1216744 | 事実 |
| 密に配列させた単層CNTの塊を、液体のジッパー効果でつくり、スーパーキャパシタ電極に使えると示したこと | Futaba ら 2006 抄録［参考資料 7］https://doi.org/10.1038/nmat1782 | 事実 |
| Ti3C2 MXeneに水溶液中の陽イオンが入り、体積容量300 F/cm³超（多孔質炭素より大きい） | Lukatskaya ら 2013 抄録［参考資料 8］https://doi.org/10.1126/science.1241488 | 事実 |
| 炭素系電極の最良の体積容量が約300 F/cm³、含水酸化ルテニウムが薄膜でのみ1,000〜1,500 F/cm³、MXene「粘土」の膜で最大900 F/cm³、HCl＋LiFによる合成、これまでの研究が主に質量当たりの性能に集中してきたこと | Ghidiu ら 2014 抄録［参考資料 9］https://doi.org/10.1038/nature13970 | 事実 |
| 擬似容量が、表面または表面近傍の酸化還元反応による、高い充放電速度での高エネルギー密度の手段であること | Augustyn ら 2014 抄録［参考資料 10］https://doi.org/10.1039/c3ee44164d | 事実 |
| KOH中のNi(OH)2やコバルト酸化物を擬似容量と呼ぶのは不適切で、MnO2は炭素電極のようなキャパシタ的挙動を示す真の擬似容量材料であること | Brousse ら 2015 抄録［参考資料 11］https://doi.org/10.1149/2.0201505jes | 事実 |
| 純粋な容量性でも純粋なファラデー型でもない特性を示す電極材料が増えていること | Gogotsi, Penner 2018 抄録［参考資料 12］https://doi.org/10.1021/acsnano.8b01914 | 事実 |
| 電極の優れた性能の主張は、デバイスの全部品を含めると成り立たないことが多いこと | Gogotsi, Simon 2011 の要旨［参考資料 13］https://doi.org/10.1126/science.1213003 | 事実 |
| 電極材料の評価方法が標準化されておらず、方法により結果が大きく異なること | Stoller, Ruoff 2010 抄録［参考資料 14］https://doi.org/10.1039/c0ee00074d | 事実 |
| SCF3400の定格電圧3.0 V、定格容量3,400 F、ESR（DC 10 ms）0.12 mΩ・（DC 1 s）0.14 mΩ、蓄積エネルギー4.25 Wh、比エネルギー8.27 Wh/kg、エネルギー密度10.9 Wh/L、整合負荷の出力18.75 kW・36.48 kW/kg、質量0.514 kg、体積0.39 L、漏れ電流（72時間<8 mA、8時間<50 mA）、寿命末期の基準（ESR 200%、容量80%）、サイクル寿命100万回（室温、V | Skeleton データシート（メーカー公称）［参考資料 15］https://www.skeletontech.com/hubfs/02-DS-2026-04-02-Skeleton-SCF3400%2c%20SCX5000-D60%20supercapacitor-1M.pdf | 事実 |
| SkelCapが2.85 Vまたは3.0 Vのセルであること。顧客がAIデータセンター・電力系統・自動車・輸送・防衛などの分野にいると同社が記載していること。「Curved Graphene」を製品ページに挙げていること | Skeleton 製品ページ（会社の説明）［参考資料 16］https://www.skeletontech.com/en/skelcap-supercapacitors | 事実 |
| DLCAPが化学反応を使わず活性炭の表面へのイオンの物理的な移動のみで蓄えるとの説明。電極をアルミ箔に塗って巻く構造。DKJ系列の定格2.7 V、85 F、内部抵抗7.7 mΩ（typ.）・9.2 mΩ（max）、質量25 g、エネルギー0.09 Wh、使用温度（2.7 V：−40〜+65℃、2.5 V：+70℃、2.0 V：+85℃）、寿命試験（2.7 V・65℃・1,500時間、2.5 V・70℃・2,000時間）の判定基準、電源バックアップに適するとの特長 | 日本ケミコン DLCAP カタログ E1009N 2026（メーカー公称）［参考資料 17］https://www.chemi-con.co.jp/products/relatedfiles/capacitor/catalog/dl-all-e.pdf | 事実 |
| LIC2540R3R8207の最大3.8（3.5）V、最小2.2 V、200 F ±20%、内部抵抗0.05 Ω未満、使用温度−25〜+70（+85）℃。2015年10月2日付の仕様書であること | 太陽誘電 仕様書（メーカー公称）［参考資料 18］https://www.farnell.com/datasheets/1972298.pdf | 事実 |
| IEC 62391-1:2015の題名・適用範囲、2022年10月20日に廃止され2022年版に置き換わったこと | IEC Webstore［参考資料 19］https://webstore.iec.ch/en/publication/23581 | 事実 |
| IEC 62576:2018の題名と、ハイブリッド自動車のピーク電力補助に用いるEDLCセルの電気特性の試験方法であること（第2版） | IEC Webstore［参考資料 20］https://webstore.iec.ch/publication/62711 | 事実 |
| Amprius のセルSA02（340 Wh/kg、公称3.50 V、111.2 g、最大パルス55 A）、SA03（400 Wh/kg、公称3.40 V、102.0 g、最大パルス34.8 A） | Amprius 製品カタログ（メーカー公称）［参考資料 21］https://amprius.com/documents/Amprius_Product_Catalog.pdf | 事実 |
| ½CV²による4.25 Wh、V²/(4R)による18.75 kW、VRからVR/2で3.19 Wh（75%）、2.7→3.0 Vで約23%増。LICの0.267 Wh（約66%）。比エネルギーの差約41倍・約48倍。Amprius の比出力1.73・1.16 kW/kg。SCF3400とSA03の比出力比約31倍 | 本稿の計算。容量一定、整合負荷、公称電圧×最大パルス電流÷質量という仮定はいずれも本稿が置いた。定義の異なる値の概算で、製品の優劣や技術の限界を示さない | 本稿の計算 |
| 水の熱力学的な分解電圧が約1.23 Vであること。BET法が窒素ガスの吸着量にもとづくこと。整合負荷の出力が効率50%の理論上の最大値であること | 教科書的な値・原理による説明（個別の出典なし） | 解説 |
| 活性炭の代表的な比容量・BET値、グラフェン・CNT・MXene を使う市販セルの性能、高電圧・高温での劣化機構、自己放電の定量比較、LICのサイクル寿命・質量 | 本稿が開いた資料に記載を確認できなかったため、記載していない | 解説 |
| 「化学反応を使わない」は設計思想であるという読み。表面積よりイオンが入れる孔が決めるという整理。電極の数字を読む五つの確認項目。電圧と温度・寿命のトレードオフという読み。電解液と接する材料の整合が寿命を決めるという推測。ESR測定時間と出力の関係の読み。強みと弱みの整理 | 公表内容にもとづく本記事の整理・解説、および推測。各社・各機関が表明した見解ではない | 解説 |

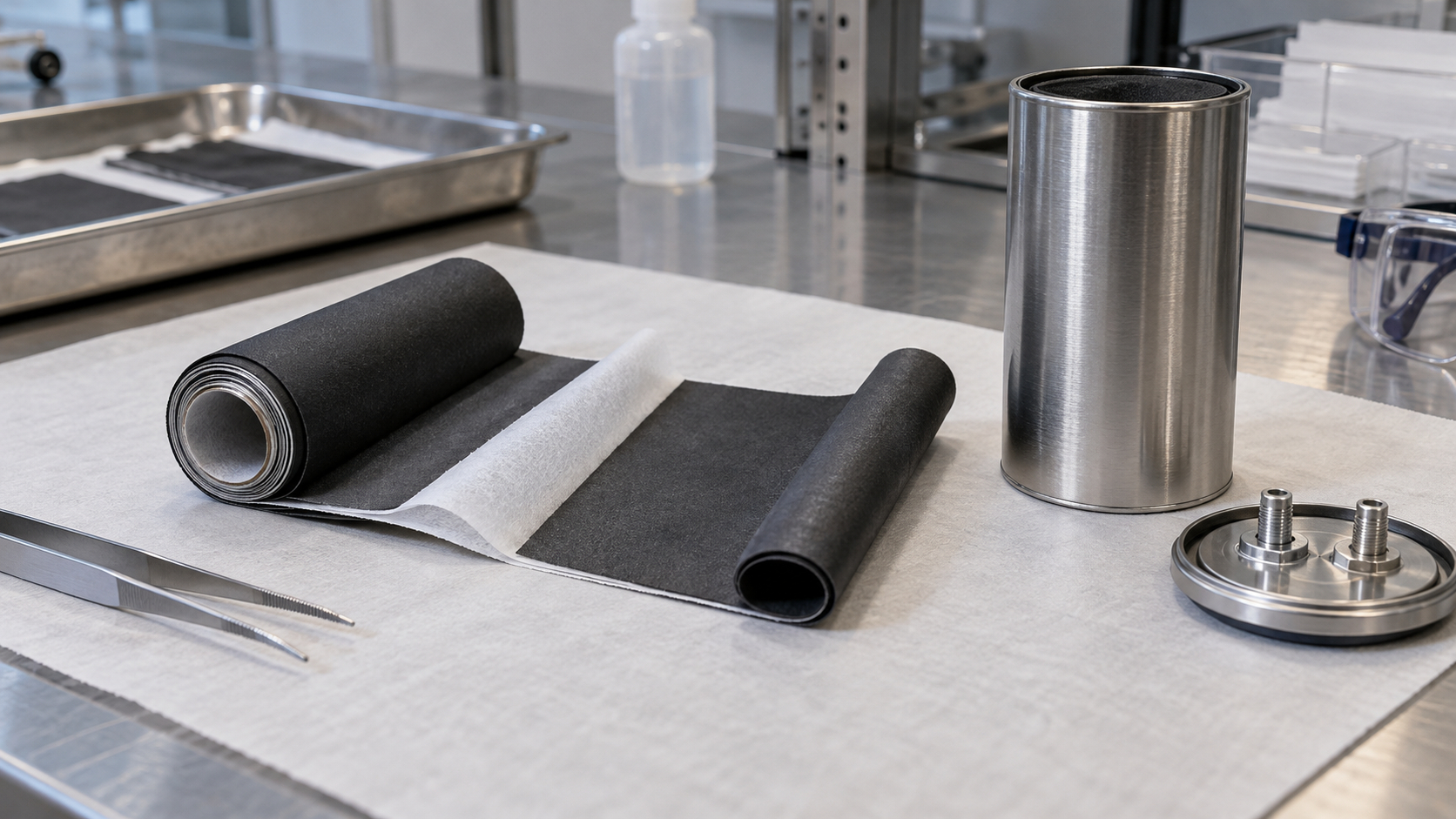

| 図1・図2・図3・図4・図5が実際の顕微鏡像・設計図ではなく説明のための作図であること。ヒーロー画像と図6がAI生成イメージであること | 本記事による注記 | 解説 |
最終更新：2026年10月9日／出典は一次情報（査読論文の抄録・書誌情報、メーカーのデータシートとカタログ、IEC の規格ページ）に限定しています。 構造の整理や材料設計上の読み取りを含むため、それらは「解説」として出典付きの事実と区別しています。 活性炭の代表的な比容量とBET値、グラフェン・CNT・MXene を使う市販セルの性能、高電圧・高温での劣化機構、自己放電の定量比較、LICのサイクル寿命については、公開された一次情報で確認できなかったため記載していません。 論文の数値は抄録の記載で、条件が論文ごとに異なります。メーカーの数値は「メーカー公称」で、試験の方法が異なるため並べて優劣をつけていません。第3章・第7章・第8章の計算は桁をつかむための概算です。 図はすべて説明用の概念図で、図1・図2・図3・図4・図5はベクター作図、ヒーロー画像と図6はAI生成イメージです。いずれも実際の断面写真・顕微鏡像・製品の実物を示すものではありません。
