TECHNOLOGY EXPLAINER
シリコン負極とナノ構造電極
― 体積が3〜4倍になる材料を、電池の中にどう閉じ込めるか
シリコンは、黒鉛の約10倍のリチウムをためられる理論容量を持つ一方、リチウムを取り込むと体積が約300%（報告により400%）変化します。 粒子は割れ、表面の被膜（SEI）は壊れ、リチウムと電解液が消費され続けます。 この記事は、ナノ構造化（粒子・ワイヤ・多孔質・空隙つき被覆）、含有率の「％」の読み方、プリリチウム化、実用化の公表状況を、査読論文と企業・公的機関の公式資料を一次情報として、素材技術者の目線で整理した解説です。 投資・調達・設計の助言ではありません。
- シリコン負極とは何か（3行でつかむ）
- なぜ割れるのか ― 「約300%」の読み方と、約150 nmという境目
- 本稿の計算：シリコンを混ぜると、負極はどれだけ軽くなるか
- 素材技術者の視点①：含有率の「％」は、何の何％か
- ナノ構造の4つの設計 ― 報告された値と条件
- SEIの不安定 ― 割れるたびに、電解液とリチウムが使われる
- 素材技術者の視点②：ナノ化は割れを減らすが、表面積を増やす
- プリリチウム化 ― 初回の損失を先に補う
- 実用化の公表状況 ― 何が公式資料で確認できるか
- 強みと弱み／課題
- 用語集／参考資料／出典対応表
事実＝公表資料に記載のある内容（出典リンクあり）
本稿の計算＝明示した前提をもとに本記事が算出した値
未確定／将来＝計画・目標であり、実績が確認できていない事項
このほか、構造の整理や材料設計上の読み取りは「解説」として区別しています。推測は太字で示します。
メーカーの数値は「メーカー公称」であり、測定条件が公開資料で確認できないものはそう書いています。
1. シリコン負極とは何か（3行でつかむ）
リチウムイオン電池の負極は、現在も黒鉛が主役です。 シリコン負極とは、その黒鉛の一部、あるいは全部を、シリコン（Si）やその複合材料に置き換える考え方です。
- なぜ魅力的か：Panasonic Energy は、シリコンの理論容量が黒鉛の約10倍であることを、自社の公表資料に書いています事実［参考資料14・15］。2008年の論文は、シリコンの理論充電容量を4,200 mAh/gとしています事実［参考資料1］。
- 何が問題か：リチウムを取り込むと体積が大きく変わります。総説は約300%［参考資料2］、2008年の論文は400%［参考資料1］と書いています事実。この差は次章で整理します。
- どう解くか：ナノ構造にして割れにくくする、炭素と複合して空隙を作る、初回の損失をプリリチウム化で補う、といった手が使われています。実際の製品では、黒鉛に混ぜる使い方が先行していると読めます（本記事による解説。第9章で公式資料の範囲を確認します）。

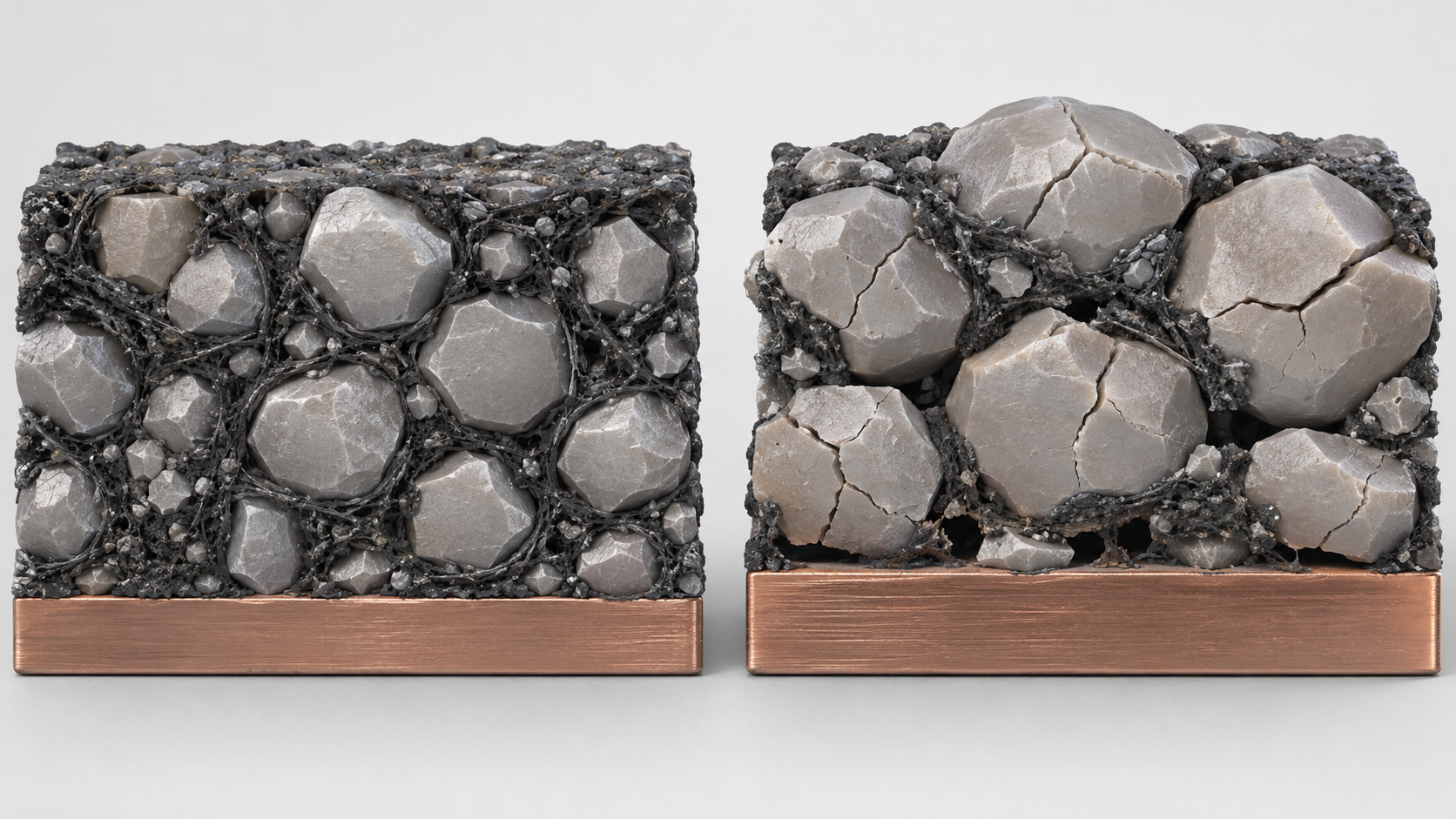

ナノ構造化は「割れ」を減らしますが、「表面積」を増やします。 割れは粒子の大きさと形で減らせますが、表面積が増えれば、電解液と反応する面も増えます。 シリコン負極の設計は、この二つを同時に解く作業です。
2. なぜ割れるのか ― 「約300%」の読み方と、約150 nmという境目
(1) 「約300%」と「400%」は、矛盾しているのか
シリコンの体積変化は、資料によって約300%（2016年の総説［参考資料2］、2014年の論文［参考資料10］）、400%（2008年の論文［参考資料1］）と書かれています事実。 資料はそれぞれの数字の定義や条件を、抄録では説明していません。数字を読むときは、少なくとも次の三つを確かめる必要があります。
- 何を基準にした「％」か：元の体積に対する増加分なのか、膨張後の体積が元の何％なのか。たとえば体積が4倍になるなら、増加分は300%、「400%に膨らむ」とも書けます本稿の計算。
- どこまでリチウム化したか：リチウムをどの程度入れた状態（どのLi–Si相）かで、体積は変わります。
- 粒子か、電極か、セルか：粒子単体の体積変化と、電極全体の厚み変化は同じではありません。
どの定義を採ったのかは、本稿が参照した抄録からは確認できませんでした。ここでは「3〜4倍近くに膨らむ材料」という桁の感覚をつかむにとどめ、設計値には使わないことをおすすめします（本記事による解説）。
形状・色・寸法は説明用です。数値・原文の対応は下の元図で確認できます。
元のSVG模式図と正確な説明を見る
図の読み方・元図の説明：シリコン粒子がリチウムを取り込むときの体積変化（概念図） / ※ 直径150 nmの球が、体積4倍に等方的に膨らむと仮定した作図です（縮尺は①②で同じ、③は別）。 / ① リチウム化の前 / ② 取り込んだ後 / ③ 大きい粒子の場合 / 直径 150 nm / 結晶シリコン / 直径 約238 nm（本稿の計算） / 点線は元の大きさ / 約150 nm超では、初回に / 表面のひびが報告された［3］ / ※ 直径 約238 nm ＝ 150 nm × 4の3乗根（約1.59）。体積が4倍になる、という仮定は本稿が置いたもので、実測値ではありません。 / ※ 約150 nmという境目は、単一粒子の初回リチウム化を観察した報告の値で、電極の寿命を保証するものではありません。

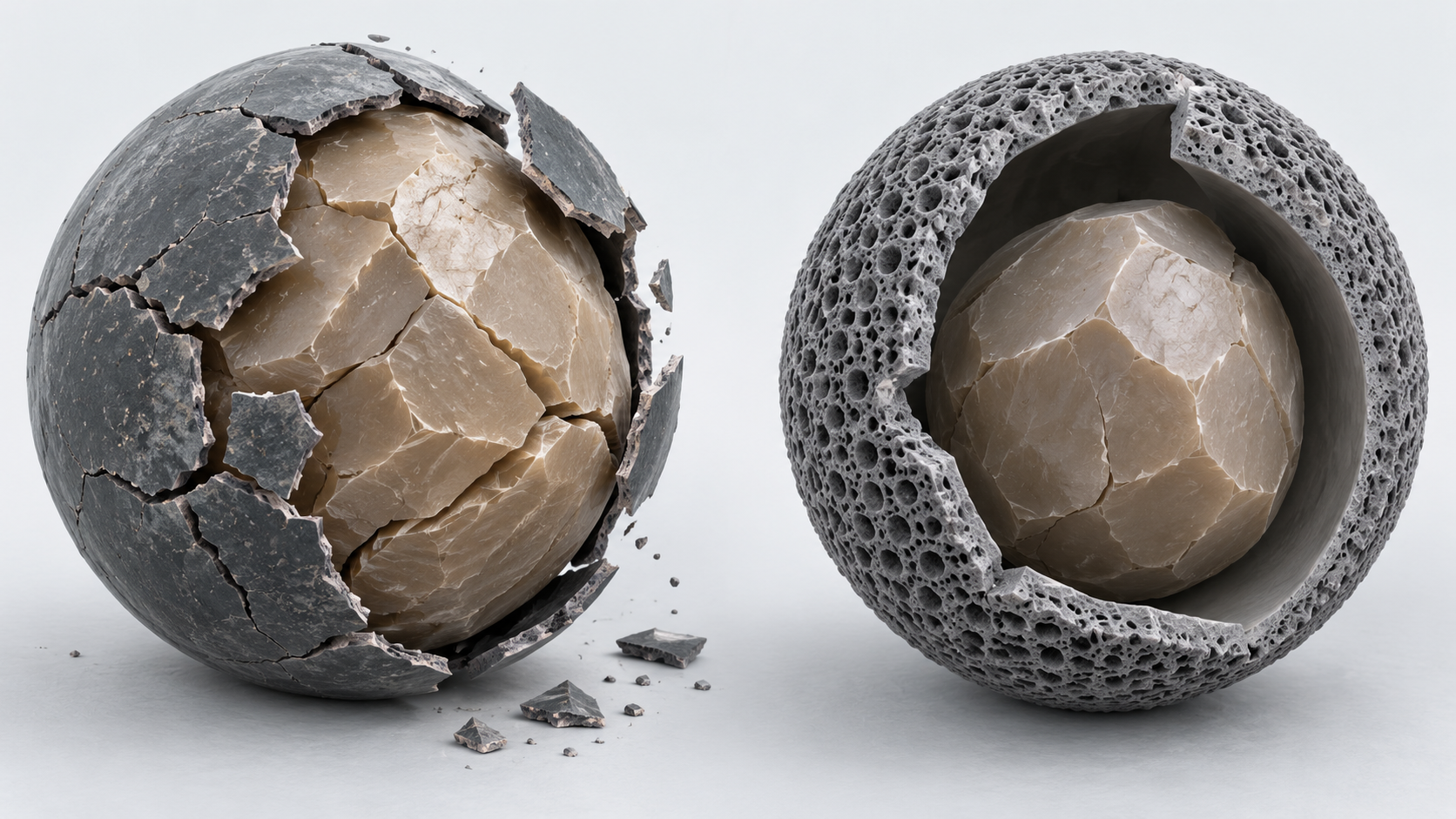

(2) 約150 nm ― 割れ方が「内側」ではなく「表面」から始まる
Liu らは、シリコンのナノ粒子を透過電子顕微鏡の中でその場観察（in situ TEM）しながら、初回のリチウム化を調べました。 結果は、直径が約150 nmより小さい粒子は割れず、それより大きい粒子はまず表面にひびが入り、その後に割れたというものです事実［参考資料3］。
理由として論文は、結晶シリコンのリチウム化が「内側の純シリコンの芯」と「外側のアモルファスなLi–Si合金の殻」の境界が内へ動く形で進むことを挙げています。 この仕組みのため、表面の層には引張りの応力（円周方向）が生じ、これが表面のひびの起点になる、と説明しています事実［参考資料3］。 小さな粒子は、同じひびが入っても、蓄えられたひずみのエネルギーが足りず、ひびが進まない（割れない）とされています。
この結果は、ナノ構造化が効く力学的な理由を示しています。粒子を小さくすれば、割れが進む条件を避けられる、ということです。
ただし条件に注意が必要です。この観察は単一粒子の、初回のリチウム化です（論文の抄録による）。 実際の電極では、粒子が結着剤と導電助剤に囲まれ、電解液に触れ、充放電を何百回も繰り返します。 割れにくいことと、サイクル寿命が長いことは別の話で、後者は次章以降の「表面とSEI」の問題が支配します（本記事による解説）。
(3) 電圧や容量を制限するという、もう一つの手
ナノ構造に頼らず、運転条件で膨張を抑える報告もあります。 Obrovac らは2004年、室温では高度にリチウム化したアモルファスシリコンが50 mV付近で急に結晶化して新しいLi–Si相を作ること、50 mVより上で充放電を止めれば結晶相の形成を避けられ、サイクルが良くなることを示しました事実［参考資料5］。 2007年の報告は、定電流・定電圧（CCCV）の充電で結晶シリコンの容量を制限し、可逆的に繰り返せることを示しています事実［参考資料6］。
これは、容量を使い切らないことが、膨張を抑える設計変数になることを意味します（本記事による解説）。後述のとおり、実用セルでも、容量やサイクル数の条件が製品ごとに分かれています。
3. 本稿の計算：シリコンを混ぜると、負極はどれだけ軽くなるか
シリコン系材料を黒鉛に質量比で混ぜたとき、負極の活物質が1 Ahあたり何gで済むかを、単純な加重平均で計算します本稿の計算。
- 前提：黒鉛の実効容量を350 mAh/g、シリコン系材料の実効容量を1,500 mAh/gと仮定（どちらも本稿が置いた例示値）。混合の容量は質量の加重平均とする
- 式：1 Ahあたりの活物質質量 ＝ 1,000 ÷ 混合の容量（mAh/g）
- 結果：シリコン系 5%（質量）で 407.5 mAh/g → 2.45 g/Ah（黒鉛のみに対し−14%）。10%で 465 mAh/g → 2.15 g/Ah（−25%）。20%で 580 mAh/g → 1.72 g/Ah（−40%）。100%で 1,500 mAh/g → 0.67 g/Ah（−77%）
- もう一つの見方：10%（質量）のシリコン系材料が担う容量は 150 ÷ 465 ＝ 約32%。質量では1割でも、容量では3割近くを担います
前提と限界：これは負極活物質の質量だけの計算で、セルのエネルギー密度が同じ割合で上がるわけではありません。 正極、集電体、セパレーター、電解液、外装は変わらず、体積当たりの容量、初回効率、膨張を受け止める設計も影響します。 350 と 1,500 mAh/g は例示のための仮定値であり、実際の材料の値ではありません。
4. 素材技術者の視点①：含有率の「％」は、何の何％か
シリコン負極の資料には「％」が何種類も出てきます。同じ記号でも、別のものを指していることが多く、横に並べると誤解のもとです。
- 混合比の％：黒鉛などとの混合物のうち、シリコン系材料が何質量％か。Panasonic Energy は「シリコンの割合を増やす」方針を述べていますが、現在の割合の数字は公表資料に書いていません［参考資料14・15］。
- 複合粒子の中のシリコンの％：炭素とシリコンを複合した粒子で、シリコンが何質量％か。製品名の数字を含有率と読んではいけません。たとえば Group14 は、SCC55 の「55」を55番目の配合改良の番号だと説明しています事実［参考資料18］。
- SiOx 系の「ケイ素」の％：酸化ケイ素は酸素を含むため、質量％がケイ素原子換算なのか、酸化物全体なのかを確かめる必要があります（確かめた公式資料では、この定義は書かれていませんでした）。
- 容量の寄与の％：前章の計算のとおり、質量10%のシリコン系材料が、容量では3割近くを担うことがあります本稿の計算。
- エネルギー密度の「＋◯％」：何と比べてか（黒鉛負極の同じセルか、他社の最良のセルか）、材料の値かセルの値かで意味が変わります。Sila は「業界最高性能のセルに対し20%」［参考資料16］、Group14 は「従来のリチウムイオン電池に対し最大50%」［参考資料18・19］としていますが、両ページとも測定条件は掲載されていません。Nexeon は自社発表で、Panasonic に供給する材料がセルのエネルギー密度を「最大50%」高める可能性があるとしており［参考資料22］、Panasonic の公表資料の表現は「大きく高める可能性」にとどまります［参考資料14］。
確認の質問は四つです。① 分母は何か ② 何と比べているか ③ 材料の値か、セルの値か ④ 測定条件（電流・温度・電圧範囲・サイクル数）は何か。この四つが書かれていない「％」は、傾向を知る材料としては使えても、比較の根拠には使えません（本記事による解説）。
5. ナノ構造の4つの設計 ― 報告された値と条件
シリコンの体積変化と応力、割れについての基礎研究は、2013年の総説にまとめられています事実［参考資料4］。 その知見をもとに、ナノ構造は大きく次のように整理できます（総説［参考資料2］の分類を、本記事が簡略化したものです）。
| 設計 | 代表的な報告 | 報告された値（抄録にある範囲） | 本記事の読み取り |
|---|---|---|---|
| ナノ粒子 | Liu ら 2012, ACS Nano［3］ | 直径約150 nmより小さい粒子は初回リチウム化で割れず、大きい粒子は表面にひびが入って割れた（in situ TEM、単一粒子） | 割れの条件を力学的に説明。電極の寿命とは別 |
| ナノワイヤ | Chan ら 2008, Nature Nanotechnology［1］ | 理論充電容量（4,200 mAh/g）に到達し、その最大約75%の放電容量を、わずかな劣化で維持。ひずみを割れずに受け止められ、電気的接触と短いリチウム拡散距離が得られる、と述べている | サイクル数・電流・セルの構成は、抄録からは確認できなかった |
| 多孔質・階層構造 | Magasinski ら 2010, Nature Materials［7］ | ナノスケールのシリコンを含む硬い球状粒子に不規則な流路を持たせ、体積変化を内部の空隙で受け止める。可逆容量1,950 mAh/g（従来の最先端の負極の5倍以上と記載）で安定 | 粒子が大きく、「扱いやすい粒子」を狙った設計と抄録に書かれている |
| 空隙つき炭素被覆（卵黄殻型） | Liu ら 2012, Nano Letters［9］ | 市販のシリコンナノ粒子を薄い炭素殻に密封し、粒子と殻のあいだに空隙を設計。約2,800 mAh/g（C/10）、1,000サイクルで容量維持率74%、クーロン効率99.84% | 特殊な装置なしで、ほぼ室温で作ると記載。殻の外側のSEIが安定する、という説明 |
| 空隙つき炭素被覆（石榴型） | Liu ら 2014, Nature Nanotechnology［10］ | 1粒ずつ炭素で覆ったシリコンナノ粒子を、さらに厚い炭素層のマイクロメートル級の袋に集める。1,000サイクルで97%、クーロン効率99.87%、体積容量1,270 mAh/cm³。面容量3.7 mAh/cm²（市販のリチウムイオン電池の水準と記載）でも安定 | 電極の面容量が実用水準かどうかは、実験室の結果を読むときの重要な確認点 |
| 二重壁ナノチューブ | Wu ら 2012, Nature Nanotechnology［8］ | 活性なシリコンのナノチューブを、イオンを通す酸化ケイ素の殻で囲む。半電池で6,000回超、初期容量の85%超を維持。電荷容量は従来の炭素負極の約8倍、充電速度は20Cまで | 膨張する内面が電解液に触れない設計。半電池の結果である点に注意 |
| 黒鉛との複合 | Li ら 2021, Energy Storage Materials（総説）［13］ | 丈夫な黒鉛の骨格とシリコンの高容量を組み合わせる電極が有望、と整理している | 実用で先に使われやすい形（第9章） |
すべて事実（各論文の抄録・書誌情報。参考資料1・3・4・7・8・9・10・13）。値は論文ごとに条件が異なり、並べて優劣をつけられません。
石榴型の論文は、面容量を3.7 mAh/cm²（市販のリチウムイオン電池の水準と書かれている）まで上げても安定だったと書いています事実［参考資料10］。 わざわざ書かれているのは、薄い電極で得た数字が、厚い実用電極でも再現するとは限らないからだと読めます（本記事による解説）。 電極が厚くなるほど、膨張による厚み変化、イオンの拡散距離、電極内の電位分布が効いてきます。
新しい論文を読むときは、容量やサイクル数の数字より先に、① 面容量（mAh/cm²）② 電解液の種類と添加剤 ③ 相手の電極（半電池か、全電池か）④ 電圧範囲を探すと、実用への距離が見えます。
6. SEIの不安定 ― 割れるたびに、電解液とリチウムが使われる
SEI（固体電解質界面）は、負極の表面にできる薄い被膜で、液系の電池ではこれが電極と電解液の反応を止める役割を果たします。 シリコンでは、体積が大きく変わるたびに被膜が引き伸ばされて割れ、新しく露出した表面に被膜が作り直されます。 総説は、シリコン負極の課題として、大きな体積変化、低い導電性、体積変化の繰り返しによるSEIの不安定を挙げています事実［参考資料2］。 石榴型の論文も、課題として体積変化による構造劣化とSEIの不安定、電解液との副反応を挙げています［参考資料10］。
形状・色・寸法は説明用です。数値・原文の対応は下の元図で確認できます。
元のSVG模式図と正確な説明を見る
図の読み方・元図の説明：SEIの不安定と、空隙つき被覆による対策（概念図） / 空隙なし：膨張のたびに割れて作り直される / 空隙つき被覆：SEIを外殻の外側に留める / ① 初回に形成 / ② 膨らむと割れる / ③ 収縮後に再形成 / 薄い被膜 / 新しい表面が露出 / 被膜が厚くなる / 繰り返すほど、リチウムと電解液が被膜に使われる / 充電前 / リチウム化後 / 殻の内側に空隙がある / 殻は膨らまない設計 / 膨張は殻の内側で受け止める（設計の意図） / ※ 緑＝SEI、茶＝炭素などの殻、灰＝シリコン、青＝リチウム化したシリコン。いずれも模式図で、縮尺・厚みは実際と異なります。 / ※ 右の考え方は、Wu らの二重壁ナノチューブ［8］、Liu らの卵黄殻型［9］、石榴型［10］の説明にもとづく本記事の整理です。
対策の考え方は、論文の抄録で次のように説明されています事実。
- 二重壁ナノチューブ：シリコンのチューブの外面は酸化ケイ素の殻で膨張を抑えられ、膨張する内面は電解液に触れないため、SEIが安定する、と説明しています［参考資料8］。
- 卵黄殻型：粒子と殻のあいだの空隙で、粒子が殻を壊さずに自由に膨張でき、殻の表面のSEIが安定する、と説明しています［参考資料9］。
- 石榴型：外側の厚い炭素層が電解液への障壁として働き、SEIが安定かつ空間的に限られた範囲に留まる、と説明しています［参考資料10］。
三つの設計は、形は違っても、「膨らむ部分を電解液から隔てて閉じ込める」という共通の発想で作られています。 粒子を小さくするだけでは前者（割れ）にしか効かず、後者（SEI）は、電解液に触れる面をどう作るかで決まるからです。
この視点は、電解液や添加剤の設計とも結びつきます。SEIの性質は電解液の組成に左右されるため、材料だけを評価しても、実際のセルでの寿命は予測しにくくなります。 SEIそのものの働き（液系と固体の違い）は、本シリーズ『SEI』編で詳しく扱っています。全固体電池では、シリコン負極自体を扱う総説も出ていますが［参考資料23］、本稿は液系リチウムイオン電池を中心にしています。
7. 素材技術者の視点②：ナノ化は割れを減らすが、表面積を増やす
ナノ構造化には、少なくとも三つの代償があります。
- 表面積と初回の損失：表面積が増えるほど、SEIを作るために使われるリチウムが増えます。シリコン–カーボンナノチューブ負極（1,500〜2,500 mAh/g）では、初回サイクルの不可逆容量が20〜40%に達するとされ、プリリチウム化の対象になりました事実［参考資料12］。
- 体積当たりの容量：石榴型の論文は、シリコンをナノサイズまで小さくすると体積当たりの容量が低くなることを課題として挙げています［参考資料10］。空隙を設けるほど、同じ体積に入る活物質は減ります。
- 電極の作りにくさ：粉体が細かいほど、スラリー中での分散、結着剤との相互作用、塗工の均一さが難しくなりやすいと考えられます（推測。本稿が参照した公式資料には、塗工条件の記載はありませんでした）。
製造の面では、Group14 が「炭素の骨格（スキャフォールド）を作り、その内部にシリコンと空隙を作る」2段階の工程で SCC55 を作ると説明しています事実［参考資料18］。同社はシラン（ケイ素の原料ガス）の製造も自社で扱うとしており、ナノ構造を、粉体の製造工程そのもので作り込む方向だと読めます（本記事による解説）。
セルの中の膨張 ― データシートに現れる「クランプ」
膨張の問題は、セルの仕様書にも現れます。Amprius の公式製品カタログ（2026年第3四半期版）には、セルごとに次のような記載があります事実［参考資料20］。
| セル（型番） | メーカー公称のエネルギー密度 | メーカー公称のサイクル寿命（条件） | 外部からの圧力 |
|---|---|---|---|
| SA02（11.25 Ah、パウチ、NMC） | 340 Wh/kg（1C放電、包装を含む）、770 Wh/L（SOC 30%） | 700サイクル（+1C/−1C、DOD 100%、容量維持80%まで） | クランプの記載を確認できなかった |
| SA03（11.84 Ah、パウチ、NMC） | 400 Wh/kg（包装を含む）、875 Wh/L（SOC 30%） | 300サイクル（+0.3C/−1C、DOD 100%、容量維持80%まで） | 外部クランプ15 PSIを推奨 |
| SA09（8.18 Ah、パウチ、NMC） | 395 Wh/kg（包装を含む）、805 Wh/L（SOC 30%） | 150サイクル（+0.3C/−1C）。クランプなしでは容量維持80%、15 PSIでは90% | 外部クランプ15 PSIを推奨 |
| SA102（4.24 Ah、パウチ、NMCA。データシートに「PRELIMINARY」の表示） | 450 Wh/kg（包装を含む）、950 Wh/L（SOC 30%） | 150サイクル（+0.2C/−0.2C、DOD 100%、容量維持80%まで） | 外部クランプ30 PSIが必要 |
すべて事実（Amprius 製品カタログ Q3 2026 のデータシート AMP-TDS-SA02-R7ほか［参考資料20］）。メーカー公称値です。PSI＝ポンド毎平方インチ（約6.9 kPa）。
この表から言えるのは、高エネルギー密度の設計ほど、サイクル数の記載が短く、外部から押さえる圧力の指定が付く傾向があることです（本記事による解説）。 ただし、3つは別設計・別条件（セル容量、充放電レート、正極）であり、膨張が原因だと断定することも、他社品と比べて優劣をつけることもできません。
8. プリリチウム化 ― 初回の損失を先に補う
シリコン系の負極は、最初の充電で入ったリチウムのうち、放電で戻らない分（初回不可逆容量）が黒鉛より大きくなります。 その分は、正極に入っていたリチウムが失われることを意味し、セルの容量を下げます。 総説は、合金型・変換型の高容量負極では初回不可逆容量が大きく、実用化には、それを補うプリリチウム化の技術が必要だとしています事実［参考資料11］。
- セル組立の段階で補う：安定化リチウム金属粉末（SLMP）を電池の組立時に使い、シリコン–カーボンナノチューブ負極の初回の不可逆容量（20〜40%）をなくした、という2013年の報告があります事実［参考資料12］。
- 材料の段階で補う：テックワン（石川県）は、マグネシウムを一酸化ケイ素（SiO）にプレドープして初期効率を改善したシリコン系負極材を、NEDOの補助事業で開発しています［参考資料21］。
- 方法の評価：2021年の総説は、さまざまな方法が報告されているが、それぞれの欠点のために大規模な商用化にはまだ至っていないとしています［参考資料11］。2026年の現況は、本稿の調査範囲では確認していません。
NEDO成果報告会に見る、SiO系の初期効率
テックワンの成果報告資料（2026年7月21日発表）は、一般的なSiOの初期効率を75%、プレドープ品を87%、放電容量を1,500 mAh/gと示しています事実［参考資料21］。 粒子の仕様は、D50＝6.0 µm、比表面積2.2 m²/g、炭素量10 wt%と記載され、「量産を開始し、少量販売の実績を積み重ねている」としています。 測定条件（電極の構成、電流、電圧範囲など）は、この資料からは確認できませんでした。
初期効率の差を、不可逆に失われる容量に直します本稿の計算。
- 前提：1,500 mAh/g を「初回の放電（脱リチウム）容量」とみなす（資料に定義の記載がないため、本稿の仮定）。初期効率＝放電容量 ÷ 充電容量
- 初期効率75%：充電容量 1,500 ÷ 0.75 ＝ 2,000 mAh/g。不可逆容量は 500 mAh/g
- 初期効率87%：充電容量 1,500 ÷ 0.87 ＝ 約1,724 mAh/g。不可逆容量は約224 mAh/g（75%のときの約45%）
前提と限界：初期効率や容量の定義、測定条件が資料にないため、この計算は桁をつかむための例示です。他のSiO材料と比べる根拠にはなりません。
プリリチウム化は、補う場所によって性格が変わります。
- セル組立で補う（SLMPなど）：電池メーカーの工程に、反応性の高いリチウム源の取扱いが入ります（推測。SLMPは「安定化」されていますが、保管・混合・圧力活性化の管理は工程側の課題になると考えられます）。
- 材料で補う（SiOへのプレドープなど）：材料メーカー側で初期効率を上げた粉体として出荷でき、電池側の工程を変えにくいのが利点だと考えられます（推測）。一方、どこまで効率を上げられるか、保管・塗工で安定かは、材料ごとの確認が必要です。
いずれの場合も、初期効率の数字は「どの条件で測ったか」と一緒に読む必要があります。
9. 実用化の公表状況 ― 何が公式資料で確認できるか
シリコン系負極は、すでに製品や供給契約として公表されています。ただし、公式資料から確認できる範囲は、材料メーカーごとにかなり違います。以下は、本稿が開いて確認した公式資料だけにもとづく整理です。優劣の比較ではありません。
| 主体（立場） | 公式資料で確認できること | 確認できなかったこと |
|---|---|---|
| Panasonic Energy（電池メーカー） | 2023年7月25日、Nexeon（英国）からシリコン負極材を購入する契約を発表。米国カンザス州デソト（De Soto）の新工場で2025年から製造するリチウムイオン電池に使う、としている。同社は「シリコン系EV電池の量産に成功した最初の企業」と自社で述べ、シリコンの割合を増やす方針を示している［参考資料14］。2023年12月12日、Sila（米国）の Titan Silicon を購入する契約を発表［参考資料15］。事実 | セルの中のシリコンの具体的な割合、どの電池にどの材料を使っているか、カンザス州工場の稼働状況（本稿は調査していない） |
| Panasonic Energy の目標 | 体積エネルギー密度を2025年に5%、2030年に25%向上させる目標（2023年7月）［参考資料14］。800 Wh/L から1,000 Wh/L への25%向上を2031年までに目指し、そのために次世代シリコン材料が不可欠、と述べている（2023年12月）［参考資料15］。未確定／将来 | 達成状況（目標であり、実績ではない） |
| Nexeon（材料メーカー、英国） | 自社発表で、Panasonic への商用供給を述べ、エネルギー密度を最大50%引き上げる「可能性」があるとしている［参考資料22］。Panasonic の資料は、独自構造で充電時の膨張を抑え、容量を高めつつサイクル特性を保つ、と特長を説明している［参考資料14］。 | 材料の構造・組成・容量などの数値（本稿が開いた資料には記載なし） |
| Sila（材料メーカー、米国） | シリコン–カーボン（Si/C）負極材 Titan Silicon を2021年に商用化し、ワシントン州モーゼスレイクの工場で製造している、と自社ページで説明［参考資料16・17］。同社の主張として、黒鉛の置換で最良セル比20%のエネルギー密度向上、10分未満の急速充電、2,000サイクル超、セルレベルの膨らみは黒鉛並み［参考資料16］。事実（会社の主張） | 上記の数字の測定条件（セル、電流、温度、基準）。Mercedes-Benz G-Class への搭載は、Panasonic 資料の Sila 紹介文に「搭載する予定」と書かれた2023年時点の計画で、2026年の実装は本稿の調査範囲で確認できていない未確定／将来 |
| Group14 Technologies（材料メーカー、米国） | シリコン–カーボン複合材 SCC55 は、硬い炭素の骨格の中にアモルファスでナノサイズのシリコンを保持する、と自社ブログで説明（2022年2月）。黒鉛の最大5倍の容量、最大50%のエネルギー密度向上、黒鉛と混ぜても置き換えても使える、としている［参考資料18・19］。事実（会社の主張） | シリコンの含有率、容量（mAh/g）、初回効率、サイクル寿命の数値と測定条件 |
| Amprius Technologies（セルメーカー、米国） | シリコン負極セルの製品カタログ（2026年Q3版）に、セルごとのエネルギー密度、サイクル寿命、クランプ圧が掲載［参考資料20］（第7章の表）。事実（メーカー公称） | 負極材の構造・組成（カタログは「独自のシリコン負極」とのみ記載） |
| テックワン（材料メーカー、石川県） | SiO系負極材の初期効率75%→87%、放電容量1,500 mAh/g、D50 6.0 µm、比表面積2.2 m²/g。量産を開始し、少量販売の実績を積んでいる（2026年7月21日、NEDO成果報告会）［参考資料21］。事実（報告者の資料） | 測定条件、販売先、量産規模 |
公式資料の範囲で整理した表です（参考資料14〜22）。企業の主張・目標は、そのままでは実績や他社比較の根拠になりません。
Group14 と Sila は、どちらも炭素の中にシリコンを保持する複合材料を、自社の工場で製造していると説明しています［参考資料16・18］。 材料の「配合」より、粉体の製造プロセス（骨格の細孔、シリコンを入れる方法、空隙の量）が競争の中心になっている、と読めます（本記事による解説）。
いっぽう、Panasonic Energy は、材料メーカー2社（Nexeon と Sila）から調達する方針を公表しています［参考資料14・15］。 電池メーカーが複数の材料を並行して評価する構造が見え、材料メーカーにとっては、セルの仕様に合わせた調整が供給の前提になると考えられます（推測。Sila は、顧客の性能目標に合わせた配合開発、セル試作、社内試験を提供するとページに書いています［参考資料16］）。
10. 強みと弱み／課題
(1) シリコン負極の強み
- 理論容量が黒鉛の約10倍で、少ない混合比でも容量への寄与が大きい事実［参考資料1・14］。
- ナノ構造と炭素複合により、数百〜数千サイクルの結果が論文で報告されている事実［参考資料8・9・10］。
- 複数の電池メーカー・材料メーカーが、供給契約や製品として公表している事実［参考資料14〜22］。
(2) 弱み・制約
- 体積が約3〜4倍に変わり、粒子の割れ、SEIの再形成、リチウムの消費が起こる事実［参考資料1・2・10］。
- ナノ化は表面積を増やし、初回不可逆容量（20〜40%の報告）や、体積当たり容量の低下につながる事実［参考資料10・12］。
- セルの仕様書に、外部クランプ圧の指定が現れる製品がある事実［参考資料20］。
- プリリチウム化の大規模な商用化は、2021年の総説の時点ではまだ達していなかった事実［参考資料11］。
(3) 確認できなかったこと
- 実セルのシリコン含有率：Panasonic Energy を含め、公式資料にセル中の含有率の具体的な数字は見つかりませんでした。
- 条件付きの容量・寿命：Sila と Group14 の公式ページには、性能の主張はあるものの、測定条件つきの数値（mAh/g、電流、温度、基準セル）は確認できませんでした。
- SiOx の「％」の定義：公式資料で確認できませんでした。
- 2026年時点の出荷規模・車載の長期実績：本稿の調査範囲では、公式資料に確認できませんでした。
- プリリチウム化の現在の採用状況：2021年の総説以降の動向は、本稿では確認していません。
- シリコンの体積変化は「約300%」とも「400%」とも書かれます。定義と条件の確認が必要です事実
- 単一粒子の初回リチウム化では、約150 nmが割れの境目として観察されていますが、電極の寿命の保証ではありません事実
- 質量10%のシリコン系材料が、容量では約3割を担います（例示値による計算）本稿の計算
- ナノ構造の多くは、「割れ」と「SEI」を同時に解くために、膨らむ部分を殻の内側に閉じ込めますが、表面積と製造の複雑さが代償になります事実
- 「％」は分母と条件を確認する。製品名の「55」は含有率ではありません事実
- 公式資料で確認できるのは、供給契約、製造拠点、主張レベルの性能までです。実セルの含有率や条件つき性能は確認できませんでした
11. 用語集
- シリコン負極
- 負極の活物質に、シリコンやその複合材料を使う電池。黒鉛と混ぜる使い方が多い。
- リチウム化（lithiation）
- シリコンがリチウムを取り込んで合金になること。体積が大きく増える。
- 理論容量
- 材料が可逆に蓄えられる電気量の計算上の値。実際のセルではこれより小さくなる。
- SEI
- 固体電解質界面。負極表面にできる薄い被膜。シリコンでは膨張収縮で壊れやすい。
- 初回不可逆容量／初期効率
- 最初の充電で入ったリチウムのうち、放電で戻らない分／戻る割合。
- プリリチウム化
- 電池に組み込む前後に、負極へリチウムを補っておくこと。初回の損失を補う。
- SiOx
- 酸化ケイ素。シリコンより体積変化が小さい傾向があるが、初期効率が課題。
- Si/C複合
- 炭素の骨格とシリコンを組み合わせた粒子。骨格の細孔に空隙を作る設計が多い。
- 卵黄殻型（yolk-shell）
- 殻の中に、隙間をあけて粒子を入れた構造。粒子が殻を壊さず膨らめる。
- クーロン効率
- 1サイクルで放電容量が充電容量の何％かを表す。1に近いほど損失が小さい。
- C/10、1C
- 電流の大きさの表し方。1Cは1時間で満充電または空にする電流。
- DOD／SOH／SOC
- 放電深度／健全度（劣化後の容量の割合）／充電状態。
- 半電池
- 相手極にリチウム金属を使う評価用セル。実用の全電池とは条件が異なる。
- PSI
- ポンド毎平方インチ。圧力の単位。1 PSIは約6.9 kPa。
- in situ TEM
- 反応が進む様子をその場で観察する透過型電子顕微鏡の使い方。
12. 参考資料（一次情報）
- Chan ら（Stanford）"High-performance lithium battery anodes using silicon nanowires," Nature Nanotechnology 3, 31–35 (2008) — doi.org/10.1038/nnano.2007.411
- Ashuri, He, Shaw"Silicon as a potential anode material for Li-ion batteries: where size, geometry and structure matter," Nanoscale 8, 74–103 (2016) — doi.org/10.1039/c5nr05116a
- Liu ら"Size-Dependent Fracture of Silicon Nanoparticles During Lithiation," ACS Nano 6, 1522–1531 (2012) — doi.org/10.1021/nn204476h
- McDowell, Lee, Nix, Cui"25th Anniversary Article: Understanding the Lithiation of Silicon and Other Alloying Anodes for Lithium-Ion Batteries," Advanced Materials 25, 4966–4985 (2013) — doi.org/10.1002/adma.201301795
- Obrovac, Christensen"Structural Changes in Silicon Anodes during Lithium Insertion/Extraction," Electrochemical and Solid-State Letters 7, A93 (2004) — doi.org/10.1149/1.1652421
- Obrovac, Krause"Reversible Cycling of Crystalline Silicon Powder," Journal of The Electrochemical Society 154, A103 (2007) — doi.org/10.1149/1.2402112
- Magasinski ら（Yushin ら）"High-performance lithium-ion anodes using a hierarchical bottom-up approach," Nature Materials 9, 353–358 (2010) — doi.org/10.1038/nmat2725
- Wu ら"Stable cycling of double-walled silicon nanotube battery anodes through solid–electrolyte interphase control," Nature Nanotechnology 7, 310–315 (2012) — doi.org/10.1038/nnano.2012.35
- Liu ら"A Yolk-Shell Design for Stabilized and Scalable Li-Ion Battery Alloy Anodes," Nano Letters 12, 3315–3321 (2012) — doi.org/10.1021/nl3014814
- Liu ら"A pomegranate-inspired nanoscale design for large-volume-change lithium battery anodes," Nature Nanotechnology 9, 187–192 (2014) — doi.org/10.1038/nnano.2014.6
- Wang ら"Prelithiation: A Crucial Strategy for Boosting the Practical Application of Next-Generation Lithium Ion Battery," ACS Nano 15, 2197–2218 (2021) — doi.org/10.1021/acsnano.0c10664
- Forney ら"Prelithiation of Silicon–Carbon Nanotube Anodes for Lithium Ion Batteries by Stabilized Lithium Metal Powder (SLMP)," Nano Letters 13, 4158–4163 (2013) — doi.org/10.1021/nl401776d
- Li, Kim, Myung, Sun"Diverting Exploration of Silicon Anode into Practical Way: A Review Focused on Silicon-Graphite Composite for Lithium Ion Batteries," Energy Storage Materials 35, 550–576 (2021) — doi.org/10.1016/j.ensm.2020.11.028
- Panasonic Energy"Panasonic Energy to Purchase Silicon Anode Materials from Nexeon, Enabling Production of Higher-energy-density EV Batteries in the U.S." 2023年7月25日（PDF） — news.panasonic.com
- Panasonic Energy"Panasonic Energy Partners with Sila for Procurement of Next-Generation Silicon Anode Material for EV Batteries" 2023年12月12日（PDF） — news.panasonic.com
- Sila"Titan Silicon Anode"（製品ページ） — silanano.com
- Sila"Press"（会社概要を含む報道向けページ） — silanano.com
- Group14 Technologies"Our Technology: SCC55"（技術ページ） — group14.technology
- Group14 Technologies"SCC55 Sets a New Standard of Excellence"（ブログ、2022年2月1日） — group14.technology
- Amprius Technologies"Product Portfolio Q3 2026"（製品カタログ・データシート集、PDF） — amprius.com
- テックワン株式会社（NEDO成果報告会）「独自プレドープ法によるシリコン系負極材の基盤研究開発」発表No. i-22、2026年7月21日（PDF） — ce-h2-re.nedo.go.jp
- Nexeon"Nexeon to Begin Commercial Supply of Silicon Anode Material to Battery Giant Panasonic"（2023年7月25日） — nexeonglobal.com
- Zhang ら"Silicon-based anodes for solid-state batteries: challenges, opportunities, and multiscale strategies," RSC Advances (2025) — doi.org/10.1039/d5ra05126f
13. 主張と出典の対応表（監査）
| 本文の主張 | 根拠 | 区分 |
|---|---|---|
| シリコンの理論充電容量が4,200 mAh/gで、黒鉛の10倍超とされること。体積が400%変化すること。ナノワイヤは理論容量に到達し、最大約75%の放電容量を劣化少なく維持したこと。ひずみを割れずに受け止められ、電気的接触と短いリチウム拡散距離が得られると述べていること | Chan ら 2008 抄録［参考資料 1］https://doi.org/10.1038/nnano.2007.411 | 事実 |
| シリコンの課題が、約300%の体積膨張、低い導電性、体積変化によるSEIの不安定であること。設計が粒子型、多孔質、ナノワイヤ・ナノチューブ、複合などに分類されること。理論容量が黒鉛の約10倍であること | Ashuri ら 2016 抄録［参考資料 2］https://doi.org/10.1039/c5nr05116a | 事実 |
| 臨界直径約150 nm。それ以下は割れず、それを超えると表面のひびから割れること。in situ TEM、単一粒子、初回リチウム化であること。内側の純シリコンと外側のアモルファスLi–Si合金の境界が動く機構で、表面に引張りの円周応力が生じること | Liu ら 2012 ACS Nano 抄録［参考資料 3］https://doi.org/10.1021/nn204476h | 事実 |
| 体積・応力・割れの基礎研究が総説にまとめられていること | McDowell ら 2013 抄録［参考資料 4］https://doi.org/10.1002/adma.201301795 | 事実 |
| 室温で高度にリチウム化したアモルファスシリコンが50 mVで結晶化すること。50 mV以上でのサイクルが結晶化を避け、サイクル特性が良いこと | Obrovac, Christensen 2004 抄録［参考資料 5］https://doi.org/10.1149/1.1652421 | 事実 |
| 定電流・定電圧充電で結晶シリコンの容量を制限し、可逆的にサイクルできること | Obrovac, Krause 2007 抄録［参考資料 6］https://doi.org/10.1149/1.2402112 | 事実 |
| 階層構造の球状粒子が内部の空隙で体積変化を受け止め、可逆容量1,950 mAh/g（従来の最先端の5倍以上と記載）で安定であること。扱いやすい粒子を狙うと書かれていること | Magasinski ら 2010 抄録［参考資料 7］https://doi.org/10.1038/nmat2725 | 事実 |
| 二重壁シリコンナノチューブが半電池で6,000回超、85%超の容量維持。外面は酸化ケイ素の殻で膨張を抑え、膨張する内面は電解液に触れずSEIが安定すること。電荷容量が炭素負極の約8倍、20Cまで | Wu ら 2012 抄録［参考資料 8］https://doi.org/10.1038/nnano.2012.35 | 事実 |
| 卵黄殻型で市販のシリコンナノ粒子を炭素殻に密封し空隙を設計すること。特殊な装置を使わずほぼ室温での製造。約2,800 mAh/g（C/10）、1,000サイクルで74%、クーロン効率99.84% | Liu ら 2012 Nano Letters 抄録［参考資料 9］https://doi.org/10.1021/nl3014814 | 事実 |
| 石榴型で、約300%の体積変化によるSEIの不安定、ナノ化による体積容量の低下を課題とすること。1,000サイクルで97%、クーロン効率99.87%、体積容量1,270 mAh/cm³、面容量3.7 mAh/cm²でも安定 | Liu ら 2014 抄録［参考資料 10］https://doi.org/10.1038/nnano.2014.6 | 事実 |
| 合金型・変換型の高容量負極は初回不可逆容量が大きく、プリリチウム化が必要とされること。大規模な商用化にはまだ至っていないと2021年の総説が述べること | Wang ら 2021 抄録［参考資料 11］https://doi.org/10.1021/acsnano.0c10664 | 事実 |
| SLMPを組立時に使い、Si–CNT負極（1,500〜2,500 mAh/g）の20〜40%の初回不可逆容量をなくしたこと | Forney ら 2013 抄録［参考資料 12］https://doi.org/10.1021/nl401776d | 事実 |
| 黒鉛の骨格とシリコンを組み合わせた電極が有望と整理されていること | Li ら 2021 総説の抄録［参考資料 13］https://doi.org/10.1016/j.ensm.2020.11.028 | 事実 |
| Panasonic Energy が Nexeon からシリコン負極材を購入すること（2023年7月25日、デソト工場で2025年から）。理論容量が黒鉛の約10倍。シリコン系EV電池の量産に最初に成功したと自社で述べること。シリコンの割合を増やす方針と、体積エネルギー密度を2025年に5%、2030年に25%向上させる目標。Nexeon材料が膨張を抑える特長を持つこと | Panasonic Energy プレスリリース［参考資料 14］https://news.panasonic.com/uploads/tmg_block_page_image/file/17703/en230725-3-1.pdf | 事実 |
| Panasonic Energy が Sila の Titan Silicon を購入する契約（2023年12月12日）。800 Wh/Lから1,000 Wh/Lへの25%向上を2031年までに目指すこと。Silaが2021年に商用シリコン負極を出荷したと述べる紹介文。Mercedes-Benz G-Classから搭載予定とする記述 | Panasonic Energy プレスリリース［参考資料 15］https://news.panasonic.com/uploads/tmg_block_page_image/file/20900/en231212-3-1.pdf | 事実 |
| Titan Siliconの主張（20%、10分未満、2,000サイクル超、セルレベルの膨らみは黒鉛並み）。2021年に商用化 | Sila 製品ページ（会社の主張。測定条件の記載なし）［参考資料 16］https://www.silanano.com/our-solutions/titan-silicon-anode | 事実 |
| Si/C負極Titan Siliconが2021年に商用化され、モーゼスレイクの施設で製造されていること | Sila 報道向けページの会社概要［参考資料 17］https://www.silanano.com/press | 事実 |
| SCC55の「55」が55番目の配合改良であること。炭素の骨格を作り、その内部にシリコンと空隙を作る2段階の製造。黒鉛と混ぜても置き換えても使えること。シランの製造を扱うこと | Group14 技術ページ［参考資料 18］https://group14.technology/our-technology/ | 事実 |
| SCC55が硬い炭素の骨格でアモルファスでナノサイズのシリコンを保持すること。黒鉛の最大5倍の容量、最大50%のエネルギー密度向上（会社の主張）。2022年2月1日付のブログであること | Group14 ブログ［参考資料 19］https://group14.technology/resources/blog/scc55-sets-a-new-standard-of-excellence/ | 事実 |
| Amprius のセルSA02・SA03・SA09・SA102のエネルギー密度、サイクル寿命の条件、クランプ圧の記載。SA102のデータシートが「PRELIMINARY」であること。カタログがQ3 2026版であること | Amprius 製品カタログ（メーカー公称）［参考資料 20］https://amprius.com/documents/Amprius_Product_Catalog.pdf | 事実 |
| テックワンのSiO系負極材の初期効率75%と87%、放電容量1,500 mAh/g、D50 6.0 µm、比表面積2.2 m²/g、炭素量10 wt%、量産開始と少量販売、発表日2026年7月21日 | NEDO成果報告会資料 i-22［参考資料 21］https://ce-h2-re.nedo.go.jp/pdf_poster/i-22.pdf | 事実 |
| Nexeonが、Panasonicへの商用供給でエネルギー密度を最大50%引き上げる可能性があるとしていること | Nexeon 発表（会社の主張）［参考資料 22］https://nexeonglobal.com/media/nexeon-to-begin-commercial-supply-to-Panasonic | 事実 |
| 全固体電池向けシリコン系負極を扱う総説があること。体積膨張が300%超とされること | Zhang ら 2025 抄録［参考資料 23］https://doi.org/10.1039/d5ra05126f | 事実 |
| Panasonic Energy の目標（2025年に5%、2030年に25%、2031年までに800→1,000 Wh/L）。Silaの Mercedes-Benz G-Class への搭載予定 | 企業の目標・計画であり、実績ではない［参考資料 15］https://news.panasonic.com/uploads/tmg_block_page_image/file/20900/en231212-3-1.pdf | 未確定／将来 |
| 体積4倍で直径が約1.59倍（150 nm→約238 nm）。シリコン系10%で1 Ahあたりの活物質質量−25%、20%で−40%、100%で−77%。10%の質量で容量約32%。初期効率75%→87%で不可逆容量500→約224 mAh/g（約45%） | 本稿の計算。黒鉛350 mAh/g、シリコン系1,500 mAh/g、体積4倍の等方的膨張、1,500 mAh/gを放電容量とみなす、はいずれも本稿が置いた仮定。セルのエネルギー密度の向上率ではない | 本稿の計算 |
| 「300%」と「400%」の定義の違いを抄録から確認できなかったこと。SiOx の「％」の定義、実セルのシリコン含有率、Sila・Group14の測定条件つき数値、2026年の出荷規模、プリリチウム化の現況 | 本稿が開いた公式資料・抄録に記載を確認できなかったため、記載していない | 解説 |
| ナノ構造が「割れ」と「SEI」を同時に解くという読み取り。「％」の四つの確認質問。高エネルギー密度の設計ほどサイクル寿命が短くクランプ圧が付く傾向という読み取り。プリリチウム化の場所による性格の違い。材料メーカーが製造工程で競う、電池メーカーが複数調達するという読み取り。弱みの整理 | 公表内容にもとづく本記事の整理・解説、および推測。各社・各機関が表明した見解ではない | 解説 |
| 図1・図2・図3・図4・図6が説明のための作図であること。ヒーロー画像と図5がAI生成イメージであること | 本記事による注記 | 解説 |
最終更新：2026年10月9日／出典は一次情報（査読論文の抄録と書誌情報、企業の公式資料、NEDO成果報告会資料）に限定しています。 構造の整理や材料設計上の読み取りを含むため、それらは「解説」として出典付きの事実と区別しています。 実セルのシリコン含有率、SiOxの「％」の定義、Sila・Group14の測定条件つき性能、2026年時点の出荷規模、プリリチウム化の現況については、公開された一次情報で確認できなかったため記載していません。 論文の数値は抄録の記載であり、条件が論文ごとに異なります。企業の数値は「メーカー公称」または会社の主張です。 図はすべて説明用の概念図で、図1・図2・図3・図4・図6はベクター作図、ヒーロー画像と図5はAI生成イメージです。いずれも実際の断面写真・顕微鏡像・製品の実物を示すものではありません。
