自己組織化とナノインプリント 技術解説

← ナノテクノロジーの解説一覧へ戻る

TECHNOLOGY EXPLAINER

自己組織化とナノインプリント
― 光で「描く」のをやめると、何が難しくなるのか

ナノスケールのパターンは、光で焼き付ける方法だけで作られているわけではありません。 型を押し当てて写し取るナノインプリントと、高分子が自分で並ぶ性質を使う自己組織化（DSA）は、 どちらも「光の波長」ではなく別のものが寸法を決める方法です。 そのかわり、難しさは型の欠陥、重ね合わせ、材料の設計へ移ります。 この記事は、Canon・DNP・キオクシア・imec などの公式資料と査読論文を一次情報として、原理・欠陥・重ね合わせ・メモリ向け実用化の現在地を整理した解説です。

構成：Canon（製品ページ・ニュースリリース・決算説明の文字起こし）、DNP、キオクシア、imec、IRDS 2023、査読論文（SPIE、Science ほか）を一次情報として使用／最終更新 2026年10月9日

自己組織化とナノインプリントの構造・工程を示す解説画像
概念図（AI生成イメージ）。「型の表面を、人の目と検査装置で確かめる」という、ナノインプリントの基本作業を表現したものです。実在の装置・型・製造現場を示すものではありません。
この記事の構成
  1. トップダウンとボトムアップ ― 3行でつかむ
  2. ナノインプリントの原理 ― 熱と UV
  3. 型（テンプレート）をどう作るか
  4. 本稿の計算：欠陥密度「1 cm²あたり」はウェハで何個か
  5. 素材技術者の視点①：難しさは「接触する面」に集まる
  6. 重ね合わせ精度 ― 数字の読み方
  7. 自己組織化（DSA）― 高分子が自分で並ぶ
  8. 素材技術者の視点②：ブロック共重合体の設計は「χ と N」の綱引き
  9. メモリ向け実用化の現在地 ― 公式資料で確認できる範囲
  10. 課題と、本稿で確認できなかったこと
  11. 用語集／参考資料／出典対応表
本記事の表記ルール

事実＝公表資料に記載のある内容（出典リンクあり）
本稿の計算＝明示した前提をもとに本記事が算出した値
未確定／将来＝計画・目標であり、実績が確認できていない事項
このほか、構造の整理や材料設計上の読み取りは「解説」として区別し、根拠の弱い見立ては推測と明記しています。
各社の性能値は各社の主張（メーカー公称）であり、測定の条件が異なる数値どうしで優劣をつけていません。

1. トップダウンとボトムアップ ― 3行でつかむ

半導体の回路パターンを作る主流は、光を当てて原版の形を縮小して焼き付ける光リソグラフィです。 imec はこれを「traditional top-down」と呼び、高分子の相分離を使う DSA を「bottom-up」な代替・補完の方法として位置づけています事実。 ISO/TS 80004-8:2020（ナノ製造プロセスの用語規格）も、序文でナノ製造にはボトムアップの指向性アセンブリ（directed assembly）とトップダウンの高分解能加工の両方が含まれると述べています事実［参考資料29］。 この記事の2つの方法は、次のように整理できます（本記事による解説）。

  • ナノインプリント（NIL）：型（テンプレート）をレジストに押し当てて形を写し取る。寸法を決めるのは、型の寸法です。光学系を通さないので、型の細かな形をそのまま写せる、と Canon は説明しています事実
  • 自己組織化（DSA）：2種類の高分子をつないだブロック共重合体が、加熱すると自分で縞や穴の配列を作る。寸法を決めるのは、分子の鎖の長さと相性です。ただし、向きや位置をそろえる「ガイド」は光リソグラフィなどで別に作る必要があります事実
  • 共通する性格：どちらも「光の限界」を避けるかわりに、欠陥の出方、重ね合わせ、材料の均一性が主な課題になります（本記事による解説）
パターンの寸法を「何が」決めるのか（概念図） ※ 3つの方法の考え方の違いを示すもので、実際の装置の縮尺・構造ではありません。 光リソグラフィ ナノインプリント DSA（自己組織化） 寸法を決めるもの 光の波長と光学系 （原版を縮小して投影） 寸法を決めるもの 型の寸法 （光学系を通さず押し当てる） 寸法を決めるもの 高分子の鎖の長さと相性 （ガイドの間で自ら並ぶ） ※ 光リソグラフィ・ナノインプリントの説明は Canon、DSA の説明は imec の公表内容［参考資料1・3・21］によります。 ※ 3つに整理したのは本記事によるもので、業界の標準的な分類図ではありません。
図1　概念図（ベクター作図）。パターンの寸法を決めるものの違いを並べたものです。各方法の実際の構造・縮尺を示すものではなく、3つに分けて並べたのは本記事による整理です。光学系の有無や型の寸法で決まるという説明は Canon［参考資料1・3］、DSA の説明は imec［参考資料21］によります。

2. ナノインプリントの原理 ― 熱と UV

ナノインプリントは1990年代に提案された方法です。Chou らは1995年、熱可塑性ポリマーの薄膜に型を押し込み、最小25 nm・深さ100 nm のビアとトレンチを作ったと報告しています事実。 同論文は、写せる大きさは使う型の大きさで制限されるとしています事実。 翌1996年の論文では、圧縮成形でレジスト膜に厚さの差（厚い部分と薄い部分）を作り、続く異方性エッチングで薄い部分を貫通させる流れを示しました事実。 この「薄い部分」が、後で述べる残膜です。

現在の半導体向けの装置は、主にUV 硬化型です。NIL 装置の性能を報告した Shudo らの論文（Photomask Japan 2024）は、そのしくみを次のように説明しています事実。

  • インクジェット方式で、低粘度のレジストを基板の必要な場所に、1ショットずつ滴下する
  • パターンを持つ型を降ろすと、レジストが毛管現象で型の凹凸に流れ込む
  • UV を当てて架橋（硬化）させ、型を引き離す
自己組織化とナノインプリントの構造・工程を示す解説画像

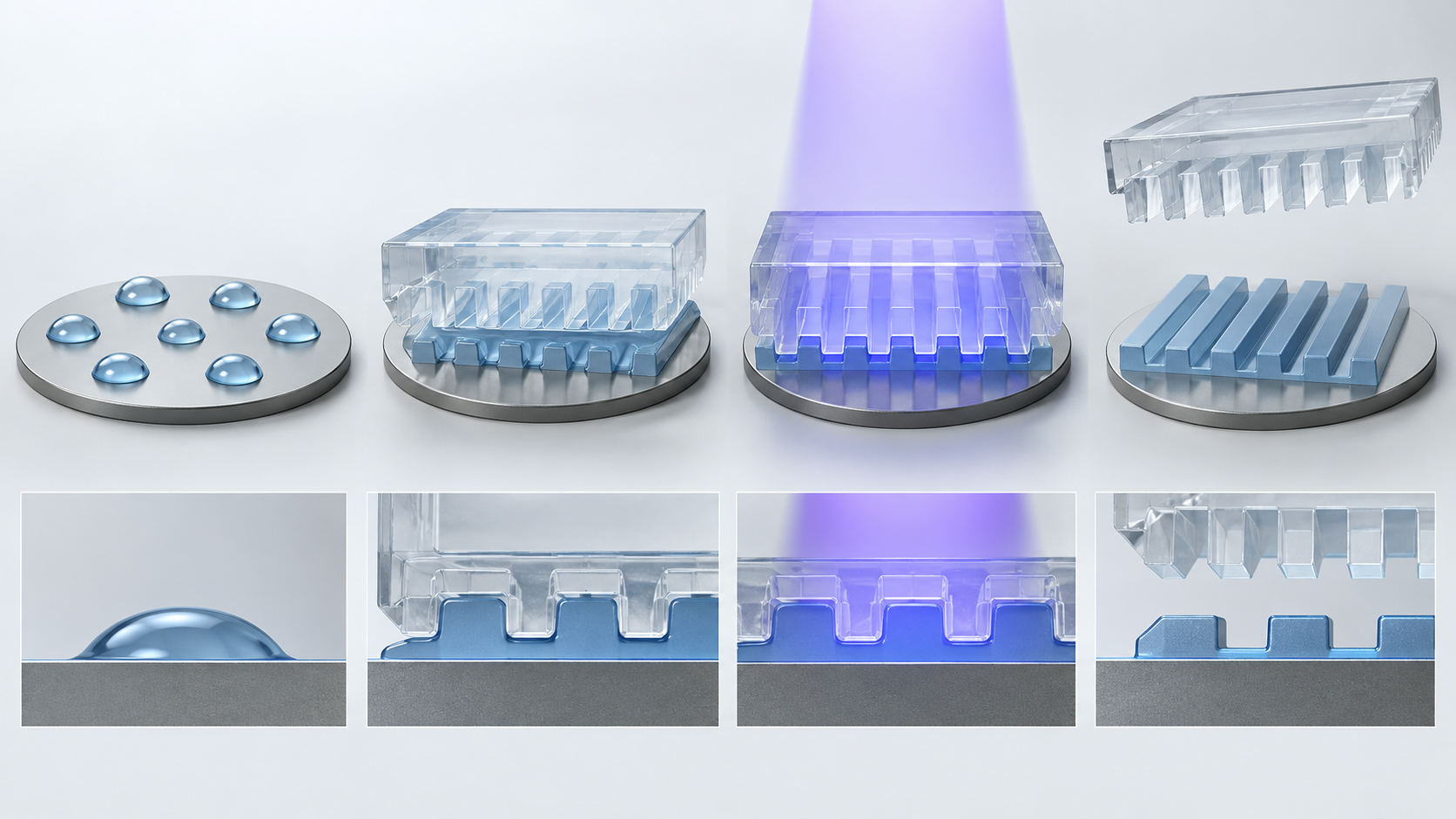

図2　概念画像（ImageGenで生成）。滴下、型の接触と充填、光による硬化、離型の順です。型と樹脂の凹凸が互いに反転する点と、底に薄い残膜が残る点を示します。 ［参考資料15］ ［参考資料13］
形状・色・寸法は説明用です。数値・原文の対応は下の元図で確認できます。
元のSVG模式図と正確な説明を見る

図の読み方・元図の説明：UV ナノインプリントの流れ（断面の概念図） / 灰＝基板／青＝レジスト／茶＝型／黄＝UV / ① 滴下 / ② 押し当て・充填 / ③ UV で硬化 / ④ 離型 / 残膜（薄い層が残る） / レジストは必要な / 場所にだけ滴下 / 毛管現象で凹凸に / 流れ込む（充填） / UV を当てて / 架橋させ固める / 型を引き離すと / 凹凸が樹脂に残る / ※ 滴下・毛管現象・UV 架橋・離型の流れは Shudo ら（2024）［参考資料15］、キオクシア［参考資料13］の説明によります。 / ※ 寸法・層の厚みは示していません。残膜の扱いは Chou ら（1996）［参考資料20］、後続のエッチング工程は本記事の整理です。

UV ナノインプリントの流れ（断面の概念図） 灰＝基板／青＝レジスト／茶＝型／黄＝UV ① 滴下 ② 押し当て・充填 ③ UV で硬化 ④ 離型 残膜（薄い層が残る） レジストは必要な 場所にだけ滴下 毛管現象で凹凸に 流れ込む（充填） UV を当てて 架橋させ固める 型を引き離すと 凹凸が樹脂に残る ※ 滴下・毛管現象・UV 架橋・離型の流れは Shudo ら（2024）［参考資料15］、キオクシア［参考資料13］の説明によります。 ※ 寸法・層の厚みは示していません。残膜の扱いは Chou ら（1996）［参考資料20］、後続のエッチング工程は本記事の整理です。
図2　概念図（ベクター作図）。UV ナノインプリントの基本的な流れを断面で示した概念図です。寸法・膜厚・型の形状は示しておらず、実在の装置の構造を描いたものではありません。工程の記述は Shudo ら［参考資料15］とキオクシア［参考資料13］によります。
項目熱ナノインプリントUV ナノインプリント
レジスト熱可塑性ポリマーの薄膜（Chou ら、1995）低粘度の光硬化性レジストを局所的に滴下（Shudo ら、2024）
固める方法本稿の解説：軟化させて押し、冷やして固める。温度の上げ下げが要るUV を当てて架橋（Shudo ら、2024）。型または基板側から UV を通す必要がある（本稿の解説）
半導体量産向けの装置本稿が参照した公式資料では確認できなかったCanon の FPA-1200NZ2C など（インクジェット滴下＋UV）［参考資料1・2］

「固める方法」の熱の行は、熱可塑性という性質からの解説で、出典の記載ではありません。熱ナノインプリントの半導体量産装置については、公式資料で確認できませんでした。

Canon は、UV 型の装置について、光学系を通さないためマスクの微細な回路パターンを忠実に再現でき、複雑な2次元・3次元の回路パターンを1回のインプリントで形成できるのでコスト（CoO）を下げる可能性がある、と説明しています事実。 また、レジストは必要な場所にだけ塗るため無駄が出ない、とも述べられています（Ifuku ら、2024）事実。 製品ページの仕様では、マスク6インチ、ウェハ300 mm、フィールド 26 × 33 mm、重ね合わせ精度 ≦ 4 nmとされています事実（メーカー公称。重ね合わせ精度の測定法・統計量は同ページに記載がありません。第6章で扱います）。

3. 型（テンプレート）をどう作るか

ナノインプリントでは、型が原版であり、寸法の基準そのものです。 キオクシアは、光リソグラフィと異なりレジストパターンはテンプレート上の原版パターンと同じスケールでウェーハ上に形成されると説明し、テンプレートのパターンは電子ビームリソグラフィで作られ、10 nm台の寸法が形成可能としています事実。 縮小投影を行う光リソグラフィでは、原版のパターンは縮小される前の（大きな）寸法で描かれます（本記事による解説）。 つまり、ナノインプリントでは原版にウェハ上と同じ微細さが要求されるということです。

公表内容出所と条件
ハーフピッチ14 nm のテンプレートを自己整合的な側壁プロセスで作成し、ウェハ上に14 nm ハーフピッチのレジストパターンを形成キオクシア先端技術研究所（2020年3月17日掲載）。SPIE Advanced Lithography 2019 での発表［参考資料11］
回路線幅10 nmのラインパターンを持つテンプレートを開発。電子ビームマスク描画装置で描いたパターンにSADP（自己整合ダブルパターニング）を適用して微細化DNP ニュースリリース（2025年12月9日）。同社は1.4 nm 世代のロジックに相当すると説明（同社の主張）［参考資料9］
サブ15 nm のテンプレートは、レジストへの直接描画では解像度・感度が不足するため、SADP を適用。欠陥密度はまだ量産レベルに達していない。目標は 1個/cm² 未満Motokawa ら（Photomask Technology 2020）。大日本印刷・兵庫県立大学・キオクシアとの共同研究と記載［参考資料17］
19 nm L/S のテンプレートに意図的に作った欠陥を、多重パターニングを使って修復。エッジの突起から45 nm の大きさまでの欠陥の修復を確認。20 nm 未満では、従来の電子ビーム修復は解像度・歩留まり・所要時間が課題Nagai ら（Photomask Technology 2024）。意図的欠陥（programmed defects）での評価［参考資料18］

すべて事実。測定対象・条件が異なるため、数値どうしを並べて優劣をつけることはできません。DNP は評価を開始し、2027年の量産開始を目指すとしています未確定／将来。

読み取り：型の微細化は「光で描く」が使えない領域になる

Motokawa らは、サブ15 nm の型はレジストに直接描画するだけでは作りにくいため、SADP のように膜の堆積とエッチングで線の密度を倍にする方法を使うとしています事実。 DNP も同じ SADP を使っています事実。 ナノインプリントは「光を使わずにパターンを作る」方法ですが、その原版の側では、堆積・エッチング・電子ビーム描画といった別の微細加工が総動員されている、と読めます（本記事による解説）。

4. 本稿の計算：欠陥密度「1 cm²あたり」はウェハで何個か

ナノインプリントの欠陥について、公開資料には2種類の数字が出てきます。 ひとつは Iwasaki ら（2022）が示した、4つのインプリントヘッドを持つ NZ2C システム（多モジュール構成）で、0.005個/cm²という欠陥密度（defectivity）と毎時124枚のスループットが「期待される」という見通しです事実。 同論文は、実測ではなくプロセス最適化後の期待値として書いており、レジストをスピンコートする方式（SC-FIL）での値です（インクジェット滴下の方式の値ではありません）。 もうひとつは Motokawa ら（2020）の、サブ15 nm のテンプレートの欠陥密度を 1個/cm² 未満にするという研究上の目標です事実。

本稿の計算

この「1 cm²あたり」を、実物の大きさに直してみます本稿の計算。

  • 300 mm ウェハの面積：π × (15 cm)² ＝ 約707 cm²（ウェハ全面。実際の有効面積はこれより小さい）
  • 1フィールドの面積：Canon の製品ページのフィールドサイズ 26 × 33 mm ＝ 2.6 × 3.3 ＝ 約8.58 cm²
  • 0.005個/cm² の場合：707 × 0.005 ＝ 約3.5個/ウェハ、8.58 × 0.005 ＝ 約0.04個/フィールド
  • 1個/cm² の場合：707 × 1 ＝ 約707個/ウェハ、8.58 × 1 ＝ 約8.6個/フィールド

前提と限界：欠陥が面積に一様に分布するという単純な換算です。 2つの数字は別の量です。0.005個/cm² はウェハ上のパターン欠陥の（期待）密度、1個/cm² 未満は型（テンプレート）自体の欠陥密度の研究目標で、 同じ基準で比べるものではありません。また、これらが顧客の量産で求められる水準を満たすかどうかは、本稿の調査範囲の公開資料では確認できませんでした。 メモリ用はロジックに比べて冗長回路があるため欠陥の許容が大きく、ロジックではメモリよりかなり低い欠陥水準が必要になることが多い、と Ifuku らが述べています事実。

欠陥密度を、ウェハとフィールドの個数に直す（本稿の計算） 約707 cm² 300 mm ウェハ全面 π × 15² cm² 本稿の計算 約8.58 cm² 1フィールド 2.6 × 3.3 cm（公称） Canon の仕様＋本稿の計算 約3.5個 ウェハ全面あたり 0.005個/cm² の場合 （約0.04個/フィールド） 期待値を換算 約707個 ウェハ全面あたり 1個/cm² の場合 （約8.6個/フィールド） 型の目標を換算 右の2つは、別の量の換算です（ウェハ上の欠陥の期待値／型自体の欠陥密度の目標） 同じ基準で比べるものではなく、量産で求められる水準との比較もできません ※ 0.005個/cm²・毎時124枚は Iwasaki ら（2022）［参考資料14］が「期待される」とした値、1個/cm² 未満は Motokawa ら［参考資料17］の目標です。 ※ フィールド 26 × 33 mm は Canon の製品ページ［参考資料2］の公称仕様です。個数への換算は欠陥が一様に分布するという仮定の本稿の計算です。 ※ ウェハ全面の面積（707 cm²）は端部を含む理論値で、実際に有効な面積はこれより小さくなります。
図3　本稿の計算を含む作図（ベクター作図）。0.005個/cm² は Iwasaki ら［参考資料14］の期待値、1個/cm² 未満は Motokawa ら［参考資料17］の型の研究目標です。ウェハ・フィールドあたりの個数は本記事が算出したもので、公表値ではありません。2つの数字は別の量で、量産の要求水準との比較ではありません。

5. 素材技術者の視点①：難しさは「接触する面」に集まる

素材技術者の読みどころ：光を使わないかわりに、材料の「接触」が主役になる

光リソグラフィは、レジストに触れずに光で形を決めます。ナノインプリントは型とレジストとウェハが物理的に接触するので、材料と界面の問題が前面に出ます。公開資料から、次の点が読み取れます。

  • レジストの条件が互いに引っ張り合う：キオクシアは、エッチングでは厚いレジストが望ましい一方、厚いレジストはNIL の工程で欠陥が発生しやすいため、両立が難しいと報告しています。解決として、エッチング耐性の高いレジストを使い、テンプレート構造・NIL 条件・エッチング条件を最適化し、ウェハ全面で L/S=4X/4X nm の3次元デュアルダマシン形状を得たとしています事実［参考資料13］
  • 充填は時間との勝負：Iwasaki らは、毛管流れの Washburn モデルを仮定して、SC-FIL（スピンコート＋フラッシュインプリント）特有の欠陥の発生機構を特定し、スループットと欠陥密度を両立するようプロセスを最適化したとしています事実。キオクシアは、レジスト充填時の泡の抜けを促進する材料（レジスト材料、ガス透過性の塗布カーボン）で充填時間を短縮してスループットを高めたと報告しています事実［参考資料11］。Canon もインプリント時間を短縮するレジストを導入したとしています事実［参考資料6］
  • 粒子は型を壊す：Canon は、型とウェハの間に粒子が入ると、デバイスの欠陥だけでなく型のパターン自体の破壊にもつながるため、粒子管理が極めて重要だと説明しています事実［参考資料3］。キオクシアは、粒子の除去技術でテンプレートの寿命を延ばしたと報告しています事実［参考資料11］
  • 離型でパターンが変形しない：Canon は、レジストに作った凸の回路パターンが型を引き離すときに変形しないよう、ナノメートル水準の制御技術を開発したとしています事実［参考資料3］

ここから素材技術者として読み取れるのは、レジストが「低粘度（早く充填）」「硬化後に強い（エッチング耐性）」「型から離れる（離型）」「欠陥が出にくい（厚さ・ガス）」という複数の条件を同時に満たす必要がある点です（本記事による解説）。 離型のための型表面の処理など、具体的な材料や手法は、本稿が参照した公式資料では確認できませんでした。

もうひとつ、残膜があります。Chou らの1996年の論文が示すように、押し当てでできる凹凸の「薄い部分」を異方性エッチングで取り除く必要があるため、残膜の厚さの均一性がそのまま後工程の寸法精度に響きます（本記事による解説）。キオクシアが、エッチング耐性、CD シフト、エッチングマスクの消費を取り上げているのは、この流れの中の課題と読めます。

6. 重ね合わせ精度 ― 数字の読み方

半導体は何十もの層を重ねて作るため、新しい層のパターンを下の層にどれだけ正確に合わせられるか（重ね合わせ、オーバーレイ）が決定的に重要です。 ナノインプリントでは、型が実際にウェハに接触するため、位置合わせに特有の難しさがあります。 Canon は、型とウェハのずれをモアレパターンでリアルタイムに測定し、さらにレーザーでウェハを熱変形させて下層に合わせる独自の方式を開発したと説明しています事実。 一般に熱変形は重ね合わせを悪くするものとされてきたが、これを逆に利用する、とのことです。 キオクシアは、複雑な高次歪みを補正する技術で重ね合わせ精度を向上させたと報告しています事実。

数値出所何の値か（条件・水準）
≦ 4 nmCanon 製品ページ（FPA-1200NZ2C）［参考資料2］「Overlay Accuracy」。メーカー公称の仕様。測定法・統計量（3σ か最大か等）の記載なし
2 nmキオクシア（2022年10月）［参考資料10］基板への位置合わせ精度2 nmを達成していると記載。条件の詳細は同ページに記載なし（同社の研究発表の紹介ページ）
＜ 3 nmキオクシア（2022年10月）［参考資料10］ハーフピッチ14 nm のテンプレートで、アライメントマークを別形成するプロセスを使い、シリコン基板への位置合わせ誤差が3 nm 未満。実験室での評価
3.9 nm（X）／3.4 nm（Y）Iwasaki ら（2022）［参考資料14］mix-and-match の重ね合わせ精度（3σ）。他の層・装置との組み合わせでの重ね合わせ（本稿の解説）。実験室での評価
2.1〜2.8 nmShudo ら（2024）、Ifuku ら（2024）［参考資料15・16］DRAM の重要層で最小ハーフピッチの15〜20%とされる重ね合わせの許容（error budget）。14 nm の場合の値

すべて事実。測定法・統計量・層・装置が異なるため、数値どうしを並べて優劣をつけることはできません。最後の行は要求水準の例で、達成値ではありません。

公表された重ね合わせの数値と、DRAM の許容（nm） ※ 定義の異なる数値を同じ軸に置いています。位置関係を見るためのもので、優劣の比較ではありません。 DRAM の許容 2.1〜2.8 nm Canon 製品ページ（公称） ≦ 4 nm、統計量の記載なし 4 nm 以下 キオクシア（2022年10月） 位置合わせ精度 2 nm を達成と記載 2 nm キオクシア（14 nm HP 評価） 位置合わせ誤差 3 nm 未満 3 nm 未満 Iwasaki ら（2022） mix-and-match、3σ Y 3.4 X 3.9 012345 nm ※ 出所：Canon 製品ページ［参考資料2］、キオクシア［参考資料10］、Iwasaki ら［参考資料14］、Shudo ら・Ifuku ら［参考資料15・16］。 ※ DRAM の許容は、最小ハーフピッチ14 nm の15〜20%（2.1〜2.8 nm）で、達成値ではなく要求水準の例です。
図4　概念図（ベクター作図）。公表された重ね合わせの数値と、DRAM の許容の例を、同じ軸の上の位置関係として示しました。測定法・統計量・層が異なる数値を同じ軸に置いており、優劣や達成度を示すものではありません。棒は「以下」「未満」の上限を表します。
読み取り：公称値と要求水準の「定義」を確認するのが先

数字の大小だけを見ると、Canon の公称（≦ 4 nm）は、14 nm ハーフピッチの DRAM 重要層の許容（2.1〜2.8 nm）より大きく見えます本稿の計算（14 × 0.15 ＝ 2.1、14 × 0.20 ＝ 2.8）。 しかし、公称値の統計量や条件が公開されておらず、この比較自体が成立するかどうかは判断できません。 Ifuku らは、新しいリソグラフィを量産に入れるには、重ね合わせ・欠陥・スループットだけでなく、装置を取り巻く仕組み（ドロップパターン生成、NIL プロセスシミュレーション、仮想計測、パターン転写技術など）が必要だと述べています事実。

7. 自己組織化（DSA）― 高分子が自分で並ぶ

自己組織化のうち、半導体で議論されているのはブロック共重合体（BCP）のミクロ相分離を使うものです。 imec は、DSA がブロック共重合体のミクロ相分離でパターンを定義し、そのパターンは高分子の組成と大きさで設計できる、と説明しています事実。 2種類の高分子（ブロック）は互いに混ざりにくいが、鎖でつながっているため大きく分離できません。 その結果、鎖の長さに応じた数〜数十 nm の周期で縞や穴の配列ができます（本記事による解説。理論は Leibler、1980。リソグラフィ応用の総説は Bates ら、2014）。

ただし、放っておくと向きも位置もバラバラになります。そこで、ガイド（プレパターン）で向きと位置を導くのが「Directed」自己組織化です。 imec は、ガイドが線と空間または穴のいずれかで、ガイドよりはるかに細かい（30〜5 nm の）周期のパターンが得られると説明しています事実。 Ruiz らは2008年、化学的にパターン化した表面で、密度を4倍に、大きさを半分にした欠陥のない配列を最大1テラビット/平方インチの密度で得たと報告しています事実。 同論文は、ブロック共重合体では熱力学的な駆動力が小さく、エネルギーの低い欠陥が捕らえられやすいと述べています事実。

世代公表された到達点出所と条件
PS-b-PMMA（第1世代）2019年にピッチ28 nmのライン＆スペースを、ブリッジや転位などの欠陥が低く安定な状態で形成imec のニュースリリース（2021年2月25日）［参考資料21］。Suh ら（2021）は「ピッチ約30 nm の L/S が実証されている」とし、課題はDSA 特有の欠陥を、量産で許容される時間内に制御することとしている［参考資料24］
高χブロック共重合体（第2世代）ピッチ18 nmのライン＆スペース。60秒の自己組織化で、最良の場合に転位が検出されなかったimec（2021年2月）。ArF 液浸で作った周期90 nmのガイドから。「量産に適合するトラック」での処理。材料パートナーは Merck KGaA、Brewer Science、日産化学、東京応化工業［参考資料21］

すべて事実。「転位が検出されなかった」は最良の場合の記述で、平均的な欠陥密度ではありません。パターンを下地へ転写して欠陥検査を進める段階とされています。

自己組織化とナノインプリントの構造・工程を示す解説画像

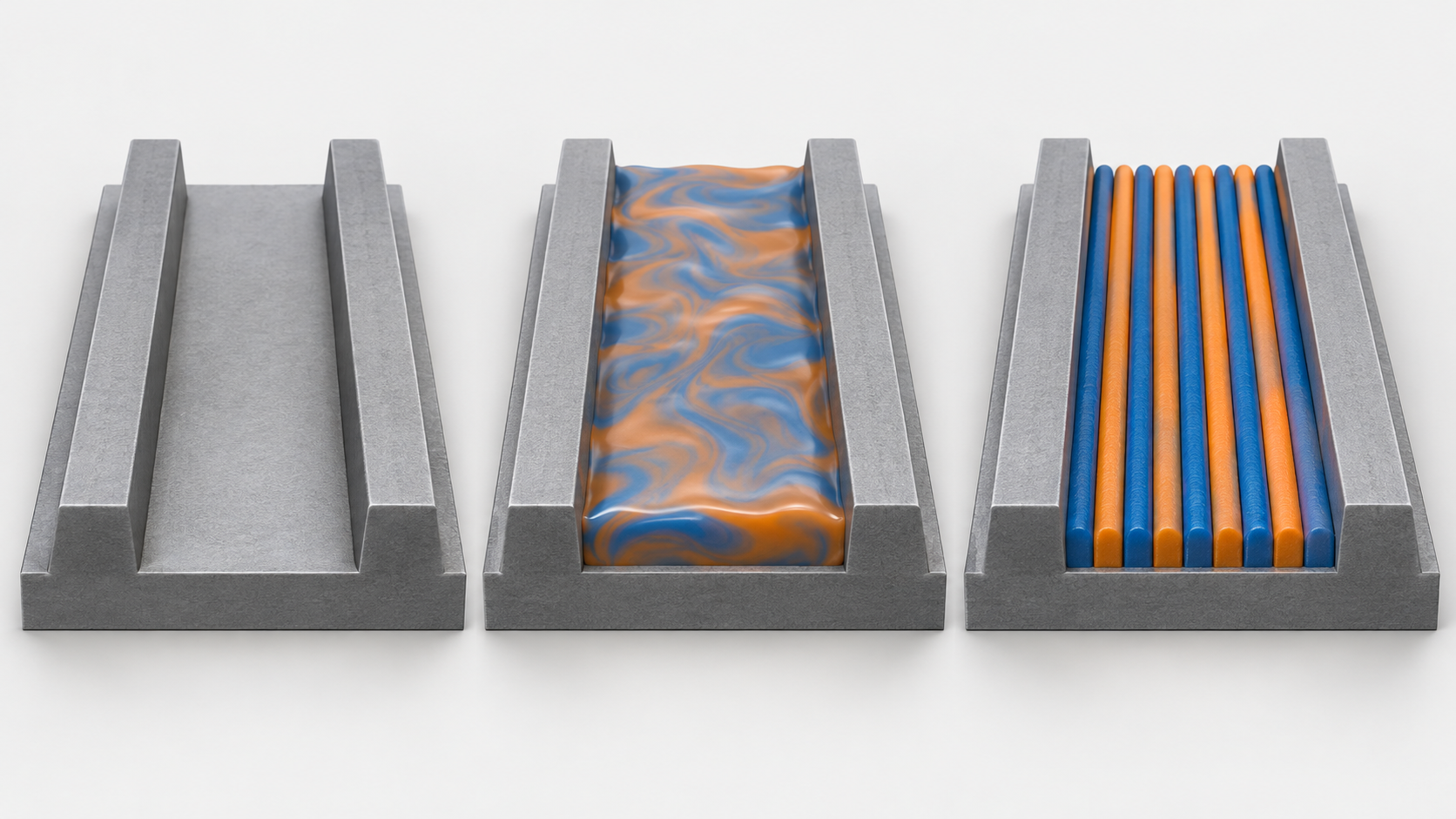

図5　概念画像（ImageGenで生成）。粗いガイド、塗布した高分子、ガイドの間で相分離した細かな領域を順に示します。青と橙は二つのブロックを見分けるための色です。 ［参考資料21］
形状・色・寸法は説明用です。数値・原文の対応は下の元図で確認できます。
元のSVG模式図と正確な説明を見る

図の読み方・元図の説明：DSA：ガイドの間で、高分子が自分で細かな縞を作る（上から見た概念図） / 灰＝ガイド／青・橙＝ブロック共重合体の2種類のブロック / ① ガイドを作る / ② 高分子を塗る / ③ 加熱して相分離 / 光リソグラフィなどで / 周期の粗い縞を形成 / 2種類のブロックが / 混ざった状態の膜 / ガイドの間に、細かい縞が / 規則正しく並ぶ / imec の例：周期 90 nm / imec の例：18 nm ピッチ / ④ 片方のブロックを除去し、残りをマスクにしてエッチングで下地へ転写する（imec の説明） / ※ 周期 90 nm のガイドから 18 nm ピッチの縞を得た例は imec のニュースリリース［参考資料21］によります。 / ※ 縞の本数・粒の大きさは図示のための簡略化で、実際の配列や欠陥の形を示すものではありません。

DSA：ガイドの間で、高分子が自分で細かな縞を作る（上から見た概念図） 灰＝ガイド／青・橙＝ブロック共重合体の2種類のブロック ① ガイドを作る ② 高分子を塗る ③ 加熱して相分離 光リソグラフィなどで 周期の粗い縞を形成 2種類のブロックが 混ざった状態の膜 ガイドの間に、細かい縞が 規則正しく並ぶ imec の例：周期 90 nm imec の例：18 nm ピッチ ④ 片方のブロックを除去し、残りをマスクにしてエッチングで下地へ転写する（imec の説明） ※ 周期 90 nm のガイドから 18 nm ピッチの縞を得た例は imec のニュースリリース［参考資料21］によります。 ※ 縞の本数・粒の大きさは図示のための簡略化で、実際の配列や欠陥の形を示すものではありません。
図5　概念図（ベクター作図）。ガイドの間でブロック共重合体が相分離して細かな縞をつくる流れを、上から見た概念図で示しました。縞の本数・粒の大きさは簡略化したもので、実際の配列や欠陥を示すものではありません。周期90 nm のガイドから18 nm ピッチの縞を得た例は imec［参考資料21］によります。
本稿の計算

imec の例では、ガイドの周期90 nm から、ピッチ18 nm の縞が得られています。90 ÷ 18 ＝ 5。 ガイドの1周期の間に、18 nm ピッチの縞が5周期分（ブロックAとBが各5本、計10本）入る計算です本稿の計算。 光リソグラフィでは粗い周期のガイドしか作らなくてよく、細かい周期は分子が作る、というのが「密度を増やす（density multiplication）」の考え方です（本記事による解説）。

8. 素材技術者の視点②：ブロック共重合体の設計は「χ と N」の綱引き

自己組織化とナノインプリントの構造・工程を示す解説画像
図6　概念図（AI生成イメージ）。「高分子溶液を薄く塗り、加熱して並ばせる」ための準備の場面を表現したものです。実在の装置・材料・手順を示すものではありません。
素材技術者の読みどころ：周期を小さくすると、相分離を保つのが難しくなる

ブロック共重合体の周期は、鎖の長さ（重合度 N）でほぼ決まります。周期を小さくしたければ N を減らせばよいのですが、 相分離を保つにはブロックどうしの相性の悪さ（χ）と N の積が一定以上必要です（Leibler の理論。本記事による解説）。 N を減らすなら χ を大きくしなければならず、これが「高χ」材料が必要になる理由です。 imec も、プロセスはχ を段階的に高めることで、より小さなピッチへ拡張できるとしています事実。

ここに素材技術者として注意したい点が3つあります。

  • 欠陥の性質が違う：光リソグラフィは、光と感光性材料の反応に由来する確率的な印刷不良（stochastic）と線端のラフネスが問題になる、と imec は述べています事実。DSA の欠陥はブロック共重合体が理想的に並びきらないことから生じる、というのが Suh らの整理です事実。Ruiz らは、熱力学的な駆動力が小さいため低エネルギーの欠陥が捕らえられやすいとしています事実。つまり「どれだけ時間をかけて平衡に近づけるか」とスループットの綱引きです（本記事による解説）
  • 並んだ後の取り出しが難しい：imec は、18 nm ピッチの縞を下地へ転写する工程が非常に難しかったと述べ、片方のブロックを選択エッチングで除いたのち、残りのブロックをマスクとして SiN 層を加工したとしています事実。Laib らも、量産の実現には寸法（CD）、線のラフネス、欠陥のすべてをドライエッチングで満たす必要があり、それが現在の障害だとしています事実。2つのブロックのエッチング選択比を確保しつつ、χ を高めるのは、材料設計上の両立課題と読めます（本記事による解説）
  • 配向制御（推測）：高χ材料はブロック間の表面エネルギー差も大きいことが多く、薄膜で基板や空気との界面への偏りが起き、縞を基板に垂直に立てる制御が難しくなる可能性があります推測。本稿が参照した公式資料では、高χ材料の配向制御の具体的な方法は確認できませんでした

まとめると、DSA の材料開発は「細かく（高χ）」「欠陥なく（短時間で平衡に）」「取り出せる（エッチング選択比）」を同時に満たす分子設計と、その合成・精製・均一性の問題です。 imec が、材料メーカー4社（Merck KGaA、Brewer Science、日産化学、東京応化工業）と、トラック装置（SCREEN）、エッチング（東京エレクトロン）を含むエコシステムで進めている点が、これを象徴しています事実。

9. メモリ向け実用化の現在地 ― 公式資料で確認できる範囲

(1) ナノインプリント

ナノインプリントは、Canon の2017年7月の発表では、東芝メモリ（現キオクシア）四日市工場の量産への適用に向けて装置を提供した段階でした事実。 その後、Canon は2023年10月に FPA-1200NZ2C を発売し事実、2024年9月には米国の半導体コンソーシアム TIE へ研究開発・試作用に出荷しました事実。 2026年の決算説明の記述は、下の図と表のとおりです。

ナノインプリントの公表された歩み（Canon の発表から） ※ 本記事で抜き出した節目で、すべてを網羅したものではありません。 2017年7月 2023年10月 2024年9月 2026年4〜7月 2027年（目標） 東芝メモリ 四日市工場へ 装置を提供 FPA-1200 NZ2C を発売 米国 TIE へ 出荷（研究開発 ・試作用） 顧客ウェハで 量産を模擬した 検証の段階へ Canon は量産 採用を目指すと 表明（目標） DNP も型の量産 開始を目指す ※ 2017年・2023年・2024年は Canon のニュースリリース［参考資料1・4・5］、2026年は決算説明［参考資料7・8］、DNP は［参考資料9］によります。 ※ 2027年は各社の目標で、実績ではありません。顧客名・対象デバイスは、該当箇所の記載では確認できませんでした。
図7　概念図（ベクター作図）。Canon のニュースリリースと決算説明から、節目を抜き出して並べたものです。2027年は Canon・DNP の目標であり、実績ではありません。整理して並べたのは本記事によるものです。
時期公表内容
2017年7月20日Canon が FPA-1200NZ2C を東芝メモリ四日市工場へ提供。NIL を使った世界初の半導体メモリ量産に向けた進展と位置づけている［参考資料5］
2023年10月13日FPA-1200NZ2C を発売。最小線幅14 nm（5 nm ノード相当と Canon は説明）、マスクの改善で10 nm（2 nm ノード相当）が期待される、とする［参考資料1］
2024年9月26日米国 TIE へ出荷。用途は「先端半導体の研究開発と試作」［参考資料4］
2025年3月7日経営方針説明で、複数の主要顧客との提携を加速し、顧客サイトでの設置とプロセス検証を進めて先端デバイスの量産を実現するとしている［参考資料6］
2025年12月9日DNP が10 nm ラインの NIL テンプレートを発表。評価を開始し、2027年の量産開始を目指す。NIL 事業の売上目標は2030年度に40億円［参考資料9］未確定／将来
2026年4月23日Canon の決算説明：大手半導体メーカーに納入した装置が基本性能の検証に合格し、量産を模擬した評価・検証の段階に入った。2027年の量産採用に向けて着実に進んでいると説明［参考資料7］未確定／将来
2026年7月27日Canon の決算説明：6月に評価・検証中の顧客へ追加の装置を出荷。2027年の量産採用に向け、顧客のウェハを使い、実際の製造ラインを模擬した条件での量産検証の段階に入った。複数の顧客が量産に向けた検証を進めていると説明［参考資料8］未確定／将来

上の表は、前半が事実（発表・仕様）、後半の2027年の量産採用・量産開始は各社の目標で未確定／将来です。顧客名と対象デバイス（NAND／DRAM／ロジック）は、2026年の決算説明の該当箇所には記載がありませんでした。

Canon と DNP は、消費電力が光リソグラフィの約10分の1になると述べています。 Canon は最先端ロジックの露光技術との比較で事実［参考資料3］、DNP は ArF 液浸や EUV との比較で事実［参考資料9］としています。いずれも各社の主張であり、本稿は第三者による検証を確認できていません。 キオクシアについては、2022年の Canon・DNP とともに環境関連の賞を受けたことは Canon の記事に記載がありますが事実［参考資料3］、キオクシアが NAND の量産で NIL を使い始めたと公式に述べた資料は、本稿の調査範囲では確認できませんでした。

(2) 自己組織化（DSA）

IRDS 2023 年版のリソグラフィの章は、DSA はロジック、メモリ、CMOS センサーのデバイス製造に向けて評価または使用されているとし、粗い初期パターンから、繰り返しの滑らかな微細ピッチのパターンを、妥当なコストで作るために使われるとしています事実。 その具体例のひとつとして、CMOS イメージセンサーに、微小な穴の配列による「擬似高屈折率膜」を DSA で作り、400〜550 nm の波長で感度が高まったとする報告があります。同論文は、これをDSA プロセスで作られた初のイメージセンサーの報告としています（Oshiyama ら、2021）事実。 一方、imec は2021年の時点で、DSA を従来のトップダウン方式を「補完」するものと位置づけ、サブ2 nm ノードに向けた可能性を示すにとどめています事実。

本稿の調査範囲では、ロジックやメモリの量産で DSA を主要な層に使っていると公式に述べた企業の資料は確認できませんでした。 DSA が「いつ・どの層に・どの企業で」実用になるかは、現時点で一次情報から断定できません。

10. 課題と、本稿で確認できなかったこと

(1) 型（テンプレート）の欠陥、寿命、修復

サブ15 nm の型の欠陥密度は、2020年時点で「量産レベルに達していない」と報告されています事実［参考資料17］。 20 nm 未満の型の修復は、従来の電子ビーム修復では解像度・歩留まり・所要時間が課題です事実［参考資料18］。 型が実際の接触で傷つくため、型の寿命と交換のコストが量産の経済性を左右します。ただし、型の寿命や1枚あたりの処理枚数の具体的な数字は、本稿の調査範囲の公式資料では確認できませんでした。

(2) 重ね合わせと欠陥の実力値

Canon の重ね合わせ公称（≦ 4 nm）は測定法・統計量が公開されておらず、DRAM 重要層の許容（2.1〜2.8 nm）との関係は判断できません。 スループット（毎時何枚）も、Iwasaki らの見通し（毎時124枚、4ヘッド構成）以外に、量産装置としての公式の公称値は確認できませんでした。

(3) 量産採用の時期

Canon は2027年の量産採用を目指すと述べていますが、顧客名・対象デバイス・採用する層は公表されていません未確定／将来。DNP のテンプレート量産開始（2027年）も目標です。

(4) DSA の欠陥と材料

DSA は、欠陥の制御、エッチング転写、高χ材料の配向制御が課題とされています事実［参考資料21・24・25］。 IRDS は DSA を評価・使用中としますが、どの企業のどのデバイスで使われているかは具体的に示していません。

この記事のまとめ
  • ナノインプリントは「型が寸法を決める」方法で、難しさは型・レジスト・粒子・離型・重ね合わせに集まります。Canon の公称は最小線幅14 nm、重ね合わせ ≦ 4 nm です事実（メーカー公称）
  • 型の作成は別の微細加工の総動員です。10 nm ラインの型は、電子ビーム描画と SADP で作られています事実
  • 欠陥の「1 cm²あたり」を換算すると、0.005個/cm² は300 mm ウェハ全面で約3.5個、1個/cm² は約707個です本稿の計算。ただし2つは別の量です
  • DSA は「高分子が自分で並ぶ」方法で、imec は高χ材料でピッチ18 nm を示しました。難しさは欠陥の制御とエッチング転写です事実
  • 実用化の現在地：ナノインプリントは量産を模擬した顧客検証の段階で、Canon は2027年の量産採用を目指す未確定／将来。DSA は評価・使用と書かれるが、量産採用の具体例は確認できませんでした

11. 用語集

ナノインプリント（NIL）
パターンを持つ型をレジストに押し当て、形を写し取る微細加工技術。
テンプレート（型・マスク）
ナノインプリントの原版。ウェハ上と同じ寸法のパターンを持つ。
残膜
押し当て後、凹部の底に残る薄いレジスト層。後でエッチングで取り除く。
離型
硬化した樹脂から型を引き離すこと。
毛管現象
細い隙間を液体が自然に流れ込む現象。型の凹部の充填に使う。
重ね合わせ（オーバーレイ）
新しい層のパターンを、下の層のパターンにどれだけ正確に合わせられるか。
mix-and-match
異なる露光方式・装置の層を組み合わせて使うこと。
SADP
自己整合ダブルパターニング。膜の堆積とエッチングで線の密度を倍にする方法。
DSA
誘導自己組織化。ガイドにより向きや位置を導いて、ブロック共重合体を並べる。
ブロック共重合体（BCP）
2種類以上の高分子の鎖が端でつながった高分子。
ミクロ相分離
混ざりにくいブロックが、鎖でつながっているため数〜数十 nm の周期で分かれること。
χ（カイ）
2種類の成分の混ざりにくさを表す値（相互作用パラメータ）。
PS-b-PMMA
ポリスチレンとポリメタクリル酸メチルのブロック共重合体。DSA で最もよく使われてきた。
EUV
極端紫外線。最先端の光リソグラフィに使われる短波長の光。
CoO
Cost of Ownership。装置の所有・運用にかかる総コスト。

12. 参考資料（一次情報）

  1. Canonニュースリリース「Nanoimprint lithography semiconductor manufacturing system that covers diverse applications with simple patterning mechanism」2023年10月13日 — global.canon
  2. Canon製品ページ「FPA-1200NZ2C」（仕様） — global.canon
  3. Canon「Nanoimprint Lithography」技術解説記事 2023年9月14日 — global.canon
  4. Canonニュースリリース「Canon delivers FPA-1200NZ2C nanoimprint lithography system for semiconductor manufacturing to the Texas Institute for Electronics」2024年9月26日 — global.canon
  5. Canonニュースリリース「Canon provides nanoimprint lithography manufacturing equipment to Toshiba Memory's Yokkaichi Operations plant」2017年7月20日 — global.canon
  6. Canon経営方針説明資料（2025年3月7日）（PDF） — global.canon
  7. Canon2026年第1四半期決算説明（2026年4月23日、説明の文字起こし付き）（PDF） — global.canon
  8. Canon2026年第2四半期決算説明（2026年7月27日、説明の文字起こし付き）（PDF） — global.canon
  9. DNP（大日本印刷）「DNP Achieves 10nm Line-pattern resolution on Nanoimprint Template for Cutting-Edge Semiconductors」2025年12月9日 — global.dnp
  10. キオクシア先端技術トピック「ナノインプリントリソグラフィのアライメント精度評価」2022年10月5日 — kioxia.com
  11. キオクシア先端技術トピック「ナノインプリントリソグラフィによるハーフピッチ14nm一括パターンニング技術開発」2020年3月17日 — kioxia.com
  12. キオクシア先端技術トピック「ナノインプリントリソグラフィ生産性向上へ向けた設計とプロセスの協調」2022年10月5日 — kioxia.com
  13. キオクシア先端技術トピック「ナノインプリントリソグラフィとドライエッチングを用いたデュアルダマシン構造形成」2023年4月26日 — kioxia.com
  14. Iwasaki ら"Improvement of productivity by spin-coating and flash imprint lithography" J. Micro/Nanopattern. Mater. Metrol. 21(1), 011008（2022） — doi.org
  15. Shudo ら"Nanoimprint performance improvements for high volume semiconductor device manufacturing" Photomask Japan 2024, Proc. SPIE 13177 — doi.org
  16. Ifuku ら"Nanoimprint lithography performance advances for new application spaces" Novel Patterning Technologies 2024, Proc. SPIE 12956 — doi.org
  17. Motokawa ら"Resist pattern inspection for defect reduction in sub-15 nm templates" Photomask Technology 2020, Proc. SPIE 11518 — doi.org
  18. Nagai ら"Development of repairing technology for nanoimprint templates by multiple patterning technology" Photomask Technology 2024, Proc. SPIE 13216 — doi.org
  19. Chou, Krauss, Renstrom"Imprint of sub-25 nm vias and trenches in polymers" Appl. Phys. Lett. 67, 3114（1995） — doi.org
  20. Chou, Krauss, Renstrom"Imprint Lithography with 25-Nanometer Resolution" Science 272, 85（1996） — doi.org
  21. imec"Imec Demonstrates 18nm Pitch Line/Space Patterning With a High-Chi Directed Self-Assembly Process" 2021年2月25日 — imec-int.com
  22. IEEE IRDS"International Roadmap for Devices and Systems 2023: Lithography"（PDF） — irds.ieee.org
  23. Ruiz ら"Density Multiplication and Improved Lithography by Directed Block Copolymer Assembly" Science 321, 936（2008） — doi.org
  24. Suh ら"Development of high-chi directed self-assembly process based on key learning from PS-b-PMMA system" Proc. SPIE 11612（2021） — doi.org
  25. Laib ら"Etch developments in response to DSA challenges" Proc. SPIE 11610（2021） — doi.org
  26. Oshiyama ら"Visible Light Sensitivity Enhancement of CMOS Image Sensor with Pseudo High Refractive Index Film Integrated by Directed Self-Assembly Process" IEEE EDTM 2021 — doi.org
  27. Leibler"Theory of Microphase Separation in Block Copolymers" Macromolecules 13, 1602（1980） — doi.org
  28. Bates ら"Block Copolymer Lithography" Macromolecules 47, 2（2014）（総説。本稿では題名と書誌のみ確認） — doi.org
  29. ISOISO/TS 80004-8:2020 "Nanotechnologies — Vocabulary — Part 8: Nanomanufacturing processes"（目次と序文の公開プレビューを確認） — committee.iso.org

13. 主張と出典の対応表（監査）

本文の主張根拠区分
imec が光リソグラフィを「traditional top-down」、DSA を bottom-up の補完・代替と位置づけていること。DSA がブロック共重合体のミクロ相分離でパターンを定義し、組成と大きさで設計できること。ガイドが線と空間または穴で、30〜5 nm の周期が得られること。2019年にPS-b-PMMAでピッチ28 nm、2021年に高χ BCPでピッチ18 nm（周期90 nmのガイド、ArF液浸、60秒、最良の場合に転位なし）。材料パートナー、エッチング転写が非常に難しかったこと出典21 https://www.imec-int.com/en/press/imec-demonstrates-18nm-pitch-linespace-patterning-high-chi-directed-self-assembly-process事実
Canon：光学系を通さず型の微細パターンを忠実に再現、複雑な2次元・3次元パターンを1回のインプリントで形成、最小線幅14 nm（5 nmノード相当）、マスク改善で10 nm（2 nmノード相当）の見込み、粒子抑制の環境制御技術、2023年10月13日発売出典1 https://global.canon/en/news/2023/20231013.html事実
FPA-1200NZ2C の仕様：フィールド 26×33 mm、マスク6インチ、ウェハ300 mm、重ね合わせ精度 ≦ 4 nm（測定法・統計量の記載なし）出典2 https://global.canon/en/product/indtech/semicon/fpa1200nz2c.html事実
Canon の技術解説：レジスト量と位置の制御、凸パターンを変形させず離型する制御、モアレによる実時間のずれ測定、レーザーによるウェハ熱変形で下層に合わせる方式、粒子が型を破壊しうること、消費電力は先端ロジックの露光技術の約1/10出典3 https://global.canon/en/technology/nil-2023.html事実
2024年9月26日に米国 TIE へ出荷。用途は研究開発と試作。2017年7月20日に東芝メモリ四日市工場へ提供し、NIL を使った世界初の半導体メモリ量産に向けた進展と述べたこと出典4 https://global.canon/en/news/2024/20240926.html
出典5 https://global.canon/en/news/2017/20170720.html		事実
Canon 経営方針説明（2025年3月7日）：複数の主要顧客との提携加速、顧客サイトでの設置とプロセス検証、インプリント時間を短縮するレジストの導入出典6 https://global.canon/en/ir/conference/pdf/housin2025ind-e.pdf事実
2026年4月23日：大手半導体メーカーへの納入装置が基本性能の検証に合格し、量産を模擬した評価・検証の段階へ。2026年7月27日：6月に追加出荷、顧客ウェハで製造ラインを模擬した量産検証の段階、複数の顧客が検証中。2027年の量産採用を目指す出典7 https://global.canon/en/ir/conference/pdf/conf2026q1e-note.pdf
出典8 https://global.canon/en/ir/conference/pdf/conf2026q2e-note.pdf		未確定／将来
DNP：10 nm ラインのNILテンプレート（電子ビームマスク描画装置＋SADP）、1.4 nm 世代相当（同社の説明）、消費電力はArF液浸やEUVの約1/10（同社の主張）、評価開始と2027年の量産開始目標、2030年度のNIL売上40億円の目標出典9 https://www.global.dnp/news/detail/20177718_4126.html未確定／将来
キオクシア：テンプレートのパターンは電子ビームリソグラフィで作られ10 nm台が形成可能。位置合わせ精度2 nmを達成と記載。ハーフピッチ14 nmテンプレートでアライメントマークを別形成し位置合わせ誤差が3 nm未満出典10 https://www.kioxia.com/ja-jp/rd/technology/topics/topics-31.html事実
キオクシア：自己整合的な側壁プロセスによる14 nmハーフピッチのテンプレート。パーティクル除去によるテンプレート長寿命化、泡抜けを促進する材料（ガス透過性塗布カーボン）による充填時間短縮、高次歪み補正による合わせ向上出典11 https://www.kioxia.com/ja-jp/rd/technology/topics/topics-13.html事実
キオクシア：NILアライメントマークの設計制約とレイアウト被覆率・基板段差の組み合わせ規約による歩留まり改善の考え方出典12 https://www.kioxia.com/ja-jp/rd/technology/topics/topics-32.html事実
キオクシア：エッチングには厚いレジストが望ましい一方、厚いレジストはNILで欠陥が出やすく両立が難しい。耐エッチング性の高いレジスト等の最適化で、ウェハ全面でL/S=4X/4X nmの3Dデュアルダマシン形状を得た出典13 https://www.kioxia.com/ja-jp/rd/technology/topics/topics-42.html事実
Iwasaki ら：SC-FIL（スピンコート＋フラッシュインプリント）で300 mmウェハ全面をインプリント、ハーフピッチ26 nm、mix-and-match重ね合わせ（3σ）X 3.9 nm・Y 3.4 nm、Washburnモデルに基づく欠陥発生機構の特定、4ヘッド構成のNZ2Cで毎時124枚・0.005個/cm²が「期待される」出典14 https://doi.org/10.1117/1.JMM.21.1.011008事実
Shudo ら、Ifuku ら：インクジェット滴下→型を降ろして毛管現象で充填→UV架橋→離型の流れ。DRAM重要層の重ね合わせ許容は最小ハーフピッチの15〜20%で、14 nmなら2.1〜2.8 nm。ロジックはメモリより低い欠陥水準が必要。ドロップパターン生成、プロセスシミュレーション、仮想計測などのエコシステムの必要性。レジストは必要な場所にだけ塗る出典15 https://doi.org/10.1117/12.3034104
出典16 https://doi.org/10.1117/12.3012070		事実
Motokawa ら：サブ15 nmのテンプレートはレジストへの直接描画では解像度・感度が不足するためSADPを適用。テンプレートの欠陥密度は量産レベルに未達で、目標は1個/cm²未満出典17 https://doi.org/10.1117/12.2572389事実
Nagai ら：20 nm未満のNILテンプレートでは従来の電子ビーム修復の解像度・歩留まり・所要時間が課題。19 nm L/Sの意図的欠陥で、エッジの突起から45 nmの大きさまでの欠陥の修復を確認出典18 https://doi.org/10.1117/12.3034660事実
Chou ら（1995）：熱可塑性ポリマー薄膜に型を押し込み、最小25 nm・深さ100 nmのビアとトレンチを作製。写せる大きさは使う型の大きさで制限される出典19 https://doi.org/10.1063/1.114851事実
Chou ら（1996）：圧縮成形で厚さの差を作り、異方性エッチングで全厚を貫通させる。25 nmの金属パターン（周期70 nm）出典20 https://doi.org/10.1126/science.272.5258.85事実
IRDS 2023：DSAはロジック、メモリ、CMOSセンサーのデバイス製造に向けて評価または使用されている。粗い初期パターンから滑らかな微細ピッチの繰り返しパターンを妥当なコストで作る出典22 https://irds.ieee.org/images/files/pdf/2023/2023IRDS_Litho.pdf事実
Ruiz ら（2008）：化学的パターン表面で、密度4倍・大きさ半分・最大1テラビット/平方インチの欠陥のない配列。熱力学的駆動力が小さく低エネルギー欠陥が捕らえられやすい出典23 https://doi.org/10.1126/science.1157626事実
Suh ら（2021）：PS-b-PMMAでピッチ約30 nmのL/Sが実証済み。課題はDSA特有の欠陥を量産で許容される時間内に制御すること。Laib ら（2021）：量産実現にはCD・線のラフネス・欠陥のすべてをドライエッチングで満たす必要がある出典24 https://doi.org/10.1117/12.2585169
出典25 https://doi.org/10.1117/12.2584944		事実
Oshiyama ら（2021）：DSAで作った微小な穴の配列による擬似高屈折率膜を持つ裏面照射型CMOSイメージセンサーで、400〜550 nmの感度が向上。DSAプロセスによる初のイメージセンサーの報告出典26 https://doi.org/10.1109/EDTM50988.2021.9420898事実
ISO/TS 80004-8:2020：ナノ製造プロセスの用語規格の序文が、ナノ製造にはボトムアップの指向性アセンブリとトップダウンの高分解能加工が含まれると述べていること出典29 https://committee.iso.org/standard/74666.html事実
ブロック共重合体のミクロ相分離の理論（Leibler 1980）と、リソグラフィ応用の総説（Bates ら 2014。本稿では題名・書誌のみ確認）出典27 https://doi.org/10.1021/ma60078a047
出典28 https://doi.org/10.1021/ma401762n		事実
300 mmウェハの面積を約707 cm²（π×15²）、1フィールドを約8.58 cm²（2.6×3.3）とし、0.005個/cm²は約3.5個/ウェハ・約0.04個/フィールド、1個/cm²は約707個/ウェハ・約8.6個/フィールドとしたこと。14 nmの15%・20%（2.1・2.8 nm）の確認。90÷18＝5本稿の計算。欠陥が面積に一様に分布するという仮定による。0.005個/cm²（ウェハ上の期待値）と1個/cm²未満（型の目標）は別の量で、同じ基準での比較ではない本稿の計算
Canon の2027年の量産採用、DNP のテンプレートの2027年量産開始各社の目標・計画であり、実績ではない見通しである。顧客名・対象デバイス・採用する層は公表資料で確認できなかった未確定／将来
熱ナノインプリントの固める方法（軟化と冷却）、UV型でUVを通す必要があること、縮小投影の原版は大きな寸法で描かれること、レジストの条件が互いに引っ張り合う読み取り、残膜の均一性が後工程に響くという読み取り、型の微細化の読み取り、χとNの関係の整理、高χ材料の設計上の両立課題の整理公表内容にもとづく本記事の整理・解説。各社・各機関が表明した見解ではない解説
高χ材料の配向制御が難しくなる可能性（表面エネルギー差による界面への偏り）根拠の弱い見立てで推測。本稿が参照した公式資料に記載はない解説
離型のための型表面の処理など具体的な材料・手法、型の寿命・処理枚数、Canon の重ね合わせ公称の統計量とスループット、Kioxia がNANDの量産でNILを使い始めたとする公式資料、DSAをロジック・メモリの主要層に量産採用している企業の資料本稿の調査範囲では公式資料に確認できなかったため記載していない解説
図1・図2・図4・図5・図7が概念を示す作図であること。ヒーロー画像と図6がAI生成イメージであること。図3が本稿の計算を含む作図であること本記事による注記解説

最終更新：2026年10月9日／出典は一次情報（Canon・DNP・キオクシア・imec の公式ページと発表資料、IRDS 2023、査読論文・学会論文）に限定しています。 構造の整理や材料設計上の読み取りを含むため、それらは「解説」として出典付きの事実と区別しています。 型の寿命、Canon の重ね合わせ公称の統計量とスループット、量産採用の顧客名・対象デバイス、キオクシアの NIL 量産の公式な状況、DSA を量産の主要層に使っている企業の資料については、公開された一次情報で確認できなかったため記載していません。 各社の性能値と目標はその会社の主張であり、測定条件の異なる数値どうしで優劣をつけていません。 図はすべて説明用の概念図です。図1・図2・図4・図5・図7はベクター作図、図3は本稿の計算を含む作図、ヒーロー画像と図6はAI生成イメージで、いずれも実際の装置・型・顕微鏡像を示すものではありません。
