量子ドット
― 粒子の「大きさ」で色を決める半導体ナノ結晶
量子ドットは、数nm〜十数nmほどの半導体の結晶です。同じ材料でも粒子が小さいほど、吸収と発光の色が短波長（青）側へ動きます。 素材の側から見ると、色を決めているのは「何でできているか」よりも「どれだけの大きさに揃えたか」、そして明るさと寿命を決めているのは粒子の表面とそれを包むシェルです。 この記事では、量子閉じ込めの考え方、材料（CdSe・InP・ペロブスカイト）、シェル構造と量子収率、ホットインジェクションによる合成と大量合成、ディスプレイでの使われ方、酸素・水・熱への弱さ、 そしてEUのRoHS指令によるカドミウムの扱いを、ノーベル賞の公式資料、EUの法令、査読論文、特許にもとづいて整理します。
- 量子ドットとは何か（3行でつかむ）
- 量子閉じ込め ― 大きさと発光の色の関係
- 材料 ― CdSe・InP・ペロブスカイト
- 素材技術者の視点①：材料の違いは「色」ではなく「幅」と「表面」に出る
- シェル構造と量子収率
- 素材技術者の視点②：シェルは「厚ければよい」わけではない
- 合成 ― ホットインジェクションと大量合成
- 素材技術者の視点③：粒径のばらつきが、そのまま色のばらつきになる
- 用途 ― QDフィルム、QD-OLED、EL型QLED
- 信頼性 ― 酸素・水・熱・光への弱さ
- カドミウム規制（EUのRoHS指令）
- 量子ドット太陽電池
- 確認できなかったことと、まとめ
- 用語集／参考資料／出典対応表
事実＝公表資料・論文・法令に記載のある内容（出典リンクあり）
本稿の計算＝明示した前提をもとに本記事が算出した値
未確定／将来＝期限・計画・見通しなど、現時点で確定していない事項
このほか、構造の整理や材料設計上の読み取りは「解説」として区別しています。
本記事は材料・原理・規制の解説であり、特定の製品や企業の優劣を示すものでも、法的な助言でもありません。
「ナノ」と呼ぶ範囲はおおむね1〜100 nmとされますが、規制上の定義は法令ごとに異なります（本シリーズ「ナノ材料の定義と規制」編で扱います）。
量子ドットを標識に使う場合の毒性の議論は、本シリーズ「ナノ粒子とナノザイム」編でも扱っています。
1. 量子ドットとは何か（3行でつかむ）
- 何か：2023年のノーベル化学賞の公式資料は、量子ドットを「大きさが性質を決めるほど小さい粒子」と説明しています。1980年代初めにアレクセイ・ヤキモフ（Aleksey Yekimov。論文では Ekimov とも表記）がガラスの中の塩化銅の微粒子で、 その少し後にルイス・ブラスが液体に浮かぶ粒子で、大きさに依存する量子効果を示し、1993年にムンギ・バウェンディが「ほぼ完全な粒子」をつくる化学合成を確立した、という流れです事実
- 何でできているか：代表はCdSe（カドミウム系）、InP（インジウムリン系）、CsPbX3（ハロゲン化鉛ペロブスカイト）です。多くは、発光するコアを、よりバンドギャップの広い材料のシェル（ZnS、ZnSeなど）で包み、表面に有機の配位子をつけた構造をもちます事実（第3・5章）
- どこが難しいか：粒径を揃えること、表面の欠陥を減らすこと、酸素・水・熱に耐えさせること、そしてEUのRoHS指令でのカドミウムの扱いです事実（第7・10・11章）
量子ドットの「色」は粒径で決まり、「明るさ」と「寿命」は表面とシェルで決まります。 同じ組成でも、粒径が数％ばらつけば色が濁り（第8章）、表面に欠陥が残れば光らず（第5章）、酸素や水が入れば壊れます（第10章）。 量子ドットの材料開発は、結局「サイズ分布」と「表面」をどこまで制御できるかの勝負です（本記事による解説）。
2. 量子閉じ込め ― 大きさと発光の色の関係
(1) 何が起きているか
半導体は、電子が入れるエネルギーの帯（価電子帯）と、励起された電子が入る帯（伝導帯）の間に、電子の入れないバンドギャップをもちます。光が当たると電子と正孔の対（励起子）ができ、それが再結合するとバンドギャップに近いエネルギーの光を出します。 結晶が十分に大きければ、バンドギャップは材料の定数です。しかし結晶が、電子や正孔が広がろうとする大きさ（数nm程度）まで小さくなると、電子と正孔は粒子の中に閉じ込められ、エネルギーが飛び飛びになり、実効的なバンドギャップが広がります。 これが量子閉じ込め（量子サイズ効果）です（本記事による解説）。
ブラスは1984年の論文で、直径およそ50 Å（5 nm）の半導体微結晶の最低励起状態を、有効質量近似とクーロン相互作用（誘電的な遮蔽）を使ってシュレーディンガー方程式で扱い、 「バルクの電子的性質から決まり、調整可能なパラメータを含まない」近似式を与えました事実。 粒子が小さいほど最低励起エネルギーが大きくなる、つまり吸収と発光が短波長側へ動くことが、この理論の骨格です。 ノーベル賞の科学的背景資料も、今日「量子ドット」とは、量子サイズ効果、励起子などの多体相互作用、あるいは表面積の比率が大きく表面状態が電子構造を支配する、といった効果が電子構造に現れるナノ構造を指す、と述べています事実。
(2) 実験で報告された「大きさと色」
Murray・Norris・Bawendiは1993年、CdS・CdSe・CdTeのほぼ単分散の微結晶の合成を報告しました。ノーベル賞の科学的背景資料には、その論文から再掲したCdSeの吸収スペクトル（室温・ヘキサン中）が、大きさ約12〜115 Åの試料で段階的に動く図が載っています事実。 Dabbousiらは、コアの直径が23〜55 Å（2.3〜5.5 nm）の(CdSe)ZnS複合量子ドットで、青から赤まで可視域の大部分にまたがる発光を報告しました。発光の半値全幅（FWHM）は40 nm以下、室温の量子収率は30〜50%でした事実。 つまりコア直径が2〜3倍動く範囲で、可視光の全域が覆われることになります（本記事による整理）。
光の波長λ[nm]と光子エネルギーE[eV]は、E ≒ 1239.84 ÷ λ の関係にあります本稿の計算。
- 青（450 nm）：約 2.76 eV ／ 緑（520 nm）：約 2.38 eV ／ 赤（630 nm）：約 1.97 eV
- 青と赤の差は約 0.79 eV。結晶の組成を変えなくても、粒径だけで可視域の端から端までのエネルギー差を動かせることになる
- 量子閉じ込めのエネルギーの上乗せ分は、粒子の半径Rのほぼ1/R²に比例します（最も単純な「箱の中の粒子」のモデルの結果で、ブラスの式でもこの項が主要な部分）。直径が半分になると、この項は約4倍になる
前提と限界：色の値は代表的な波長の例で、特定の製品の値ではありません。1/R²の関係は、有効質量近似が成り立つ範囲の目安です（本記事による解説）。
3. 材料 ― CdSe・InP・ペロブスカイト
量子ドットの材料は、歴史的にCdSeが中心で、環境規制を背景にInPが、さらに2015年以降はハロゲン化鉛ペロブスカイトが加わりました。 下の表は、各系の代表的な論文がそれぞれの条件で報告した値を並べたものです。測定条件・試料・水準が異なるため、横に並べて優劣をつけるものではありません。
| 系（論文） | 報告された試料と範囲 | 発光の幅・量子収率（報告値） | この値が何を測ったものか |
|---|---|---|---|
| (CdSe)ZnS Dabbousiら 1997 | コア直径 23〜55 Å。青〜赤 | FWHM ≤ 40 nm。量子収率 30〜50%（室温） | 溶液中の量子ドットの分光測定。1990年代の合成 |
| InP/ZnS Li・Reiss 2008 | 1段階の加熱昇温法（前駆体の注入なし）。発光 480〜590 nm | 量子収率 50〜70% | 粒径依存の発光。溶液中 |
| InP/GaP/ZnS Kimら 2012 | その場（in situ）合成のコア/シェル/シェル | 最大の量子収率 85% | 溶液中。白色LEDへの応用も試験 |
| InP/ZnS・InP/ZnSe Tessierら 2015 | インジウムのハロゲン化物とアミノホスフィン。発光 510〜630 nm | FWHM 46〜63 nm | インジウム前駆体に対しほぼ完全な収率で変換できると報告 |
| InP/ZnSe/ZnS Wonら 2019 | HFでコア表面の酸化層をエッチング。ZnSeを340℃で成長 | 量子収率は約100%（著者の記述） | 著者の主張。この粒子でEL素子も試作（第9章） |
| CsPbX3（X＝Cl・Br・I） Protesescuら 2015 | 一辺 4〜15 nm のナノキューブ。発光 410〜700 nm | FWHM 12〜42 nm。量子収率 最大90% | 溶液中。組成（ハロゲン）と量子サイズ効果の両方で色を調整 |
※ いずれも論文の著者による報告値で、量産品の仕様ではありません。PLQY（フォトルミネッセンス量子収率）の測定法は論文ごとに異なります。
補足として、CdSe系の「量子収率30〜50%」は1990年代の報告値であり、現在のカドミウム系量子ドットがどの水準かは、本稿では一次資料で確認できていません（第13章）。 同様に、InP系の「約100%」は2019年の論文の著者の記述で、他の研究室・量産ロットで再現された水準を示すものではありません事実。
4. 素材技術者の視点①：材料の違いは「色」ではなく「幅」と「表面」に出る
発光の色は粒径で動かせるので、CdSeでもInPでもペロブスカイトでも、緑や赤は出せます。違いは、スペクトルの幅と表面に何が起きるかに出ます（本記事による解説、以下は各論文の記述にもとづく）。
- InP：Wonらは、InPコアの表面の酸化した層をフッ化水素酸（HF）で除きながらZnSeシェルを成長させ、さらに340℃の高温でZnSeを成長させる、という手順を報告しました事実。つまりInPでは、酸化層をつくらない・除くことが、品質の核心です。 またCossairtは、InPの合成が他の系より遅れた理由として、核生成と結晶化を前駆体の反応速度で制御しにくいこと、高温の反応で魔法サイズのナノクラスターが長く残ることを挙げています事実。
- ペロブスカイト：Protesescuらの粒子は発光の幅が12〜42 nmと狭く、ディスプレイの色純度の面で魅力的ですが事実、Deyらの総説は、合成が高温・不活性雰囲気を要し大量生産が難しいこと、および安定性が実用化を阻む主要な障害の一つであることを述べています事実。イオン性の結晶であるため、水や熱に弱い点は、本シリーズ「ペロブスカイトの基本」編で扱ったバルクの薄膜と共通の弱点です。
- Cd系：表面の化学とシェルの設計は最も蓄積がある一方、規制の問題を抱えます（第11章）。
Jangらの総説（InP系量子ドットの設計）は、InP系の光物性を左右する要因として、コアの均一性、ZnSeシェルの厚さと形、電子・正孔の分布、表面のダングリングボンド（未結合手）、酸化相、結晶の積層欠陥、配位子の性質を挙げています事実。 これらはいずれも「組成」ではなく「構造と表面」の項目です。
5. シェル構造と量子収率
(1) なぜシェルで包むのか
Hines と Guyot-Sionnest は1996年、直径27〜30 Åのほぼ単分散のCdSeコアを、厚さ約6±3 ÅのZnSで覆うと、室温で量子収率50%の安定なバンド端発光が得られることを報告しました。 著者らは、CdSeよりバンドギャップの広いZnSの被覆が、コアの表面トラップを除くことで光らせる、と説明しています事実。 ノーベル賞の科学的背景資料も、同じ考え方を次のように記しています。バンドギャップの広いシェル（ZnSなど）が、小さいバンドギャップのコア（CdSeなど）の中に電子と正孔を閉じ込め、未結合手などの表面状態から電荷を遠ざける。CdSe/ZnSの室温の発光量子収率は最大50%で、被覆のない量子ドットより長期の安定性が高く、退色も少なかった事実。
形状・色・寸法は説明用です。数値・原文の対応は下の元図で確認できます。
元のSVG模式図と正確な説明を見る

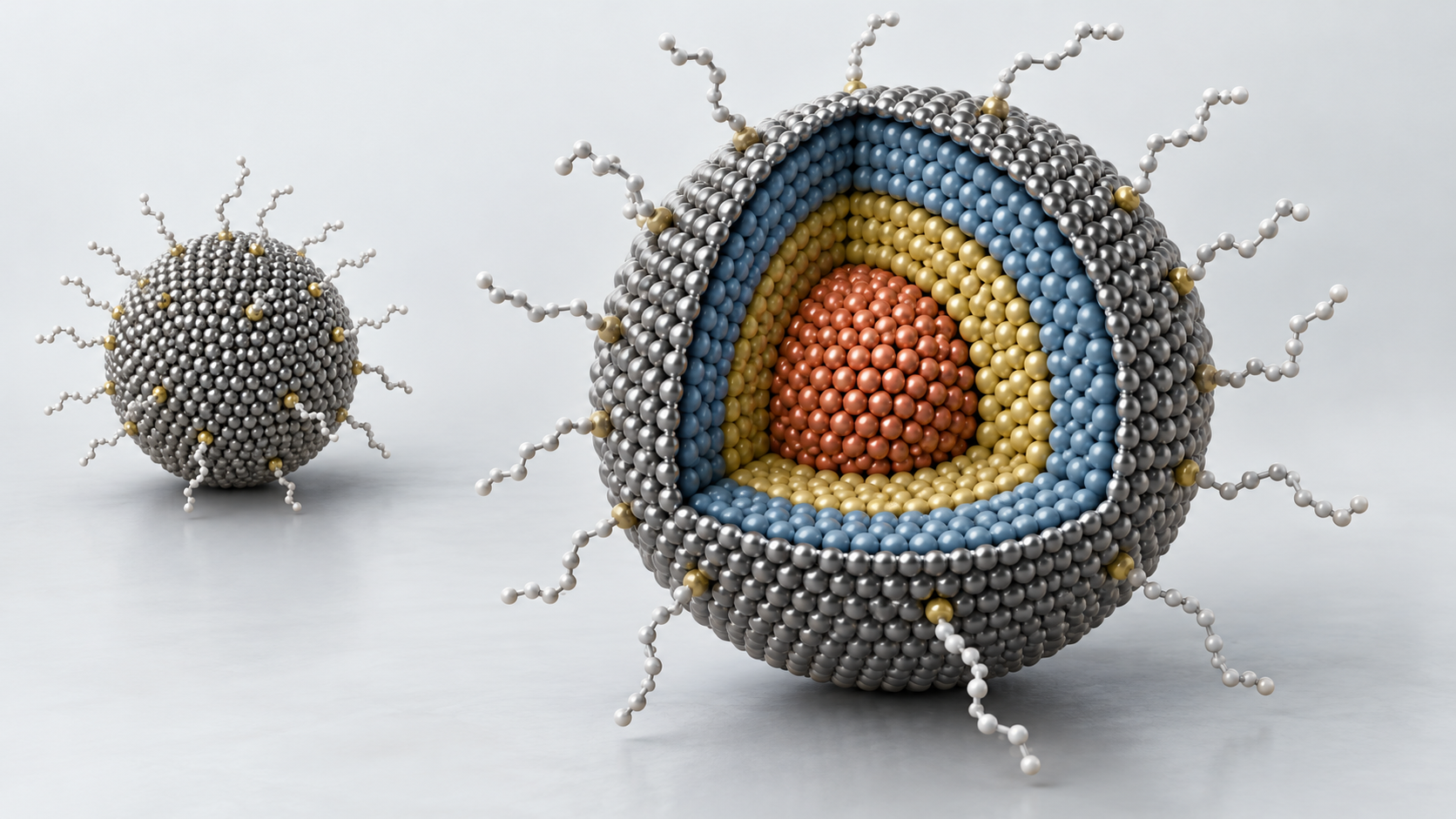

図の読み方・元図の説明：コア／シェルの断面と、バンド図（概念図） / InP/ZnSe/ZnS型の断面（例示） / コア（InP） / 内側シェル（ZnSe） / 外側シェル（ZnS） / 配位子 / 厚さ・組成は例示。実際の量子ドットの寸法ではありません / バンド図（タイプI型、模式） / 電子 / 正孔 / シェル / コア / シェル / 再結合して発光 / 表面トラップ / 表面トラップ / コアのギャップが狭く、シェルが広い（タイプI型）と、 / 電子と正孔の両方がコアに留まり、表面から遠ざけられる / エネルギーの値は示していません。実際の材料のバンド端の位置は異なります。 / ※ 概念図です。考え方はHinesとGuyot-Sionnest［参考資料5］、ノーベル賞の科学的背景資料［参考資料2］、 / Wonら［参考資料9］の記述にもとづく説明用で、実在製品の構造を描いたものではありません。
(2) 量子収率は何を表すか
量子収率（PLQY：フォトルミネッセンス量子収率）は、吸収した光子のうち、光子として放出された割合です（定義）。 損失の主な行き先は、表面や内部の欠陥に電子か正孔が捕まって熱になる無輻射再結合です。シェルは、この捕まる場所からキャリアを遠ざけるためにあります（本記事による解説）。
球状の粒子の表面から原子1層分の厚さ（ここでは0.3 nmと仮定）を「表面の層」とみなし、その体積の割合を計算します本稿の計算。 割合＝1 −（1 − 2×0.3 ÷ 直径）3。
- 直径2 nm：約66% ／ 3 nm：約49% ／ 4 nm：約39% ／ 5 nm：約32%
- 6 nm：約27% ／ 10 nm：約17% ／ 20 nm：約9%
前提と限界：原子1層の厚さを0.3 nmと置き、粒子を完全な球と仮定した、桁をつかむための見積もりです。実際の結晶は多面体で、結晶面や配位子の被覆率によって異なります。 それでも、量子ドットのサイズ領域では「原子の三分の一前後が表面」であり、表面状態が光物性を支配する理由が見えます（ノーベル賞の資料の「表面積の比率が大きく表面状態が電子構造を支配する」という記述と整合）。
6. 素材技術者の視点②：シェルは「厚ければよい」わけではない
- 格子の不整合とひずみ：Rafipoorらは、コアとシェルの格子定数が違うと、界面で表面再構成が起き、コアとシェルに圧縮や引張のひずみが生じ、同時にできる表面トラップが発光特性に悪影響を与えうること、InP/(Zn,Cd)Seでは、シェルの組成を変えるとひずみが圧縮から引張へ変わり、格子定数が一致する組成でひずみがなくなることをラマン分光で示しました事実。 シェルは「何で包むか」だけでなく、格子をどう合わせるか（中間層・合金）の設計になります。
- 厚みと発光効率：Wonらは、シェルの厚さを設計することでエネルギー移動とオージェ再結合（二つの励起子が相互作用して一方が失活する過程）を抑え、高い発光効率を保てると述べています事実。厚くすればトラップから離れる一方、電荷の注入の面では不利になりうる点は、次の項目の配位子の話と合わせて読んでください（本記事による解説）。
- 配位子の長さ：同じ論文では、初期の配位子をより短いものに置き換えて電荷注入を改善したと記されています事実。光らせるだけなら厚いシェルと長い配位子が有利でも、電気で光らせる（あるいは電気を取り出す）なら、薄いシェルと短い配位子が要る。同じ粒子でも、用途で最適点が違う（本記事による解説）。
- 体積あたりの吸収：QDフィルムやQD-OLEDのように、青色光を吸収して別の色に変える用途では、コアが吸収の担い手で、シェルは体積を増やすだけの部分でもあります。シェルを厚くするほど、同じ吸収を得るために必要な粒子の量が増えます（本記事による解説）。
7. 合成 ― ホットインジェクションと大量合成
(1) ホットインジェクションの考え方

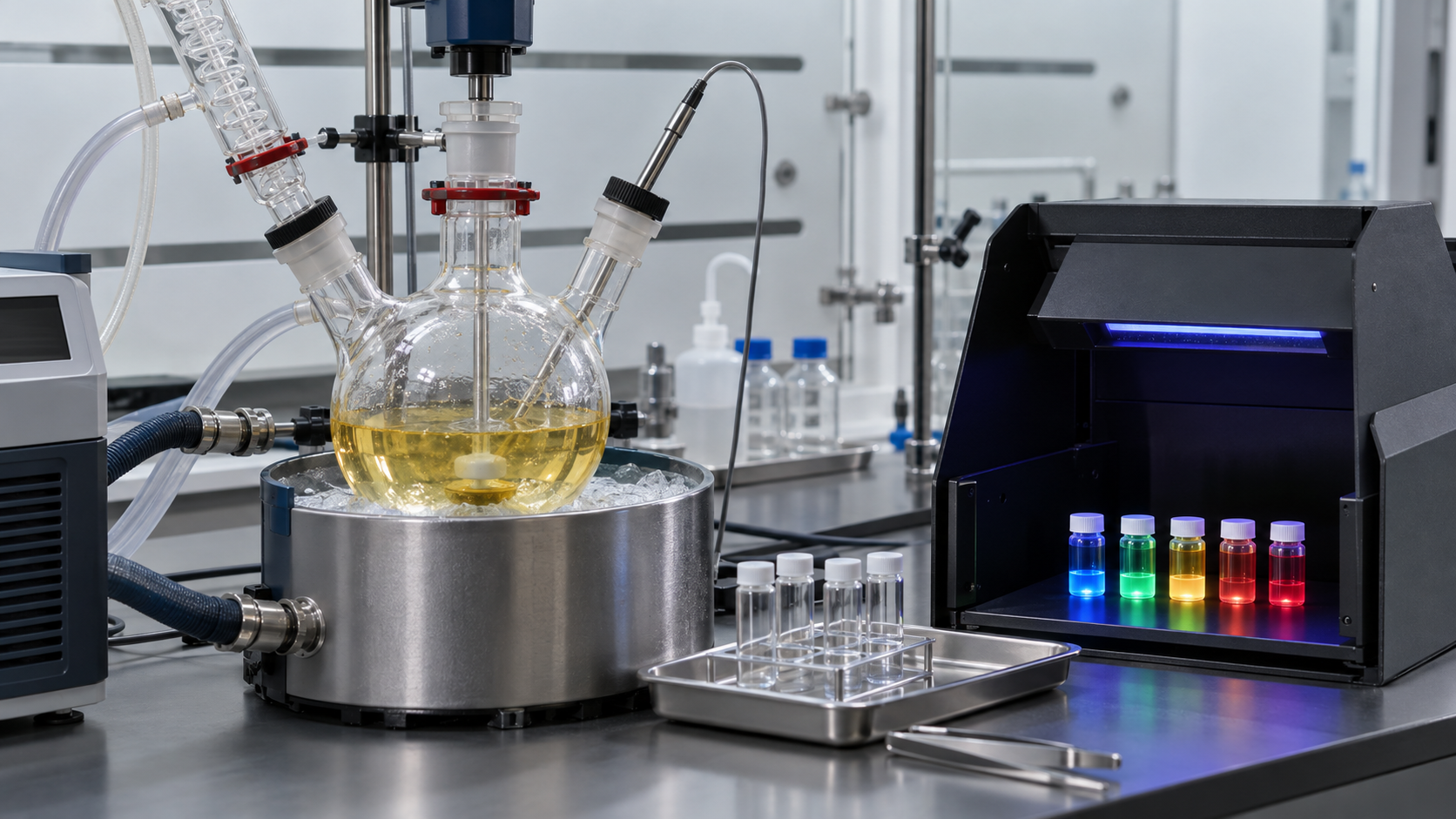

ノーベル賞の科学的背景資料は、1993年のバウェンディらの方法を次のように説明しています。 有機金属の原料を、高沸点の「配位性溶媒」（高温）に注入して直ちに熱分解させる。濃度が急に過飽和になり、明確な一瞬に核が発生する。注入で温度が下がり、前駆体が薄まるため成長は止まる。そのあと再び温度を上げて、ゆっくりと成長と焼きなましが進む。最後に、精製とサイズ選択的な沈殿で粒径をそろえる。 この方法で得られた粒子は、規則的な結晶構造、均一な表面の誘導体、電子的に不活性化された表面、そして成長中の温度制御で決まる粒径をもち、成長の途中で少量ずつ取り出せば、1回の反応で粒径の違う一連の試料が得られる、とされます事実。 同じ資料は、この「時間的に分けた核発生と制御された成長」の原理は単分散コロイドの生産で知られていたものだと付記しています事実。 1993年の室温の発光量子収率は、最大約10%でした事実。
(2) 大量合成の工夫と、そこに残る課題
- 注入を使わない：LiとReissの2008年の方法は、InPとZnSの前駆体の反応性の差を使い、前駆体の注入なしの1段階の加熱昇温でInP/ZnSをつくります（発光480〜590 nm、量子収率50〜70%）事実。
- 原料の見直し：Bangらは、赤リン粉末の昇華でつくる元素状リン（P4）を前駆体にしたInP@ZnSで、1バッチあたり6 g超の生産を実証し、量子収率は反応条件の最適化で最大60%と報告しました事実。Tessierらは、インジウムのハロゲン化物とアミノホスフィンを使い、インジウム前駆体に対してほぼ完全な収率に近い変換を報告しました事実。
- 連続フロー：Chanらは2003年、マイクロ流路の反応器でCdSeナノ結晶を連続的に合成し、温度・流量・濃度を変えて粒径を制御できること、従来の大きな反応器と同等の粒径分布が得られることを報告しました事実。
- ペロブスカイトの課題：Deyらの総説は、ホットインジェクション法が面倒で、高温と不活性雰囲気を要し、費用対効果のよい大量生産を制限すると述べています事実。
Bangらの1バッチ6 gを、仮に直径5 nmの球、密度4.5 g/cm³（仮定）として個数に直します本稿の計算。 1個の体積＝4/3 × π × (2.5×10-7 cm)3 ≒ 6.5×10-20 cm³。質量＝体積×密度 ≒ 2.9×10-19 g。 6 g ÷ 2.9×10-19 g ≒ 約2×1019 個。
前提と限界：粒径・密度は仮定で、論文の「6 g」に配位子やシェルが含まれるかも確認していません。桁の見積もりです。 それでも、1回の反応で1019個規模の粒子の大きさと表面を揃える必要があることが分かります（本記事による解説）。
8. 素材技術者の視点③：粒径のばらつきが、そのまま色のばらつきになる
発光のエネルギーのうち、量子閉じ込めによる上乗せ分は粒径に強く依存します（第2章の1/R²）。そこで、仮に上乗せ分を0.5 eV、発光の中心を550 nmとして、直径が±5%ばらついたときの発光ピークの動きを見積もります本稿の計算。
- 直径が5%変わると、1/R²の項は約10%変わる（微小変化で 2×ΔR/R）。上乗せ分0.5 eVの10%は 0.05 eV
- 波長に直すと Δλ ≒ λ² × ΔE ÷ 1239.84 ＝ 550² × 0.05 ÷ 1239.84 ≒ 12 nm
前提と限界：上乗せ分0.5 eVは仮定で、実際の量子ドットの値ではありません。シェルによる波長の変化や、粒子の形・組成のばらつきも無視しています。 それでも、Dabbousiらの「半値全幅40 nm以下」、Protesescuらの「12〜42 nm」、Tessierらの「46〜63 nm」といった数字は、サイズ分布の幅と、粒子ごとの組成・形のばらつきの合計を反映したものだと読めます（本記事による解説）。 狭い発光を得るには、合成の再現性（核発生を一瞬にそろえること）が最も重要で、それが大量合成で難しくなるところです。
Dabbousiらは、粒径・粒径分布・形・内部構造を、波長分散型X線分析、X線光電子分光、小角・広角X線散乱、透過型電子顕微鏡（TEM）を組み合わせて決めたと述べています事実。 CdTe・CdSe・CdSの第一励起子吸収ピークでの吸光係数が、粒径に強く依存する（粒径の2乗と3乗の間）ことは、Yuらが測定しています事実。 TEMの直径、吸収ピークからの換算、動的光散乱の流体力学的直径は、同じ試料でも値が違うので、粒径を比べるときは何で測ったかを確認します（本記事による解説）。
9. 用途 ― QDフィルム、QD-OLED、EL型QLED
量子ドットのディスプレイでの使い方は、光る原理が違う3つに分けると整理できます。呼び名は企業や資料で揺れるため、本稿では「何で光らせるか」で区別します（本記事による整理）。
形状・色・寸法は説明用です。数値・原文の対応は下の元図で確認できます。
元のSVG模式図と正確な説明を見る

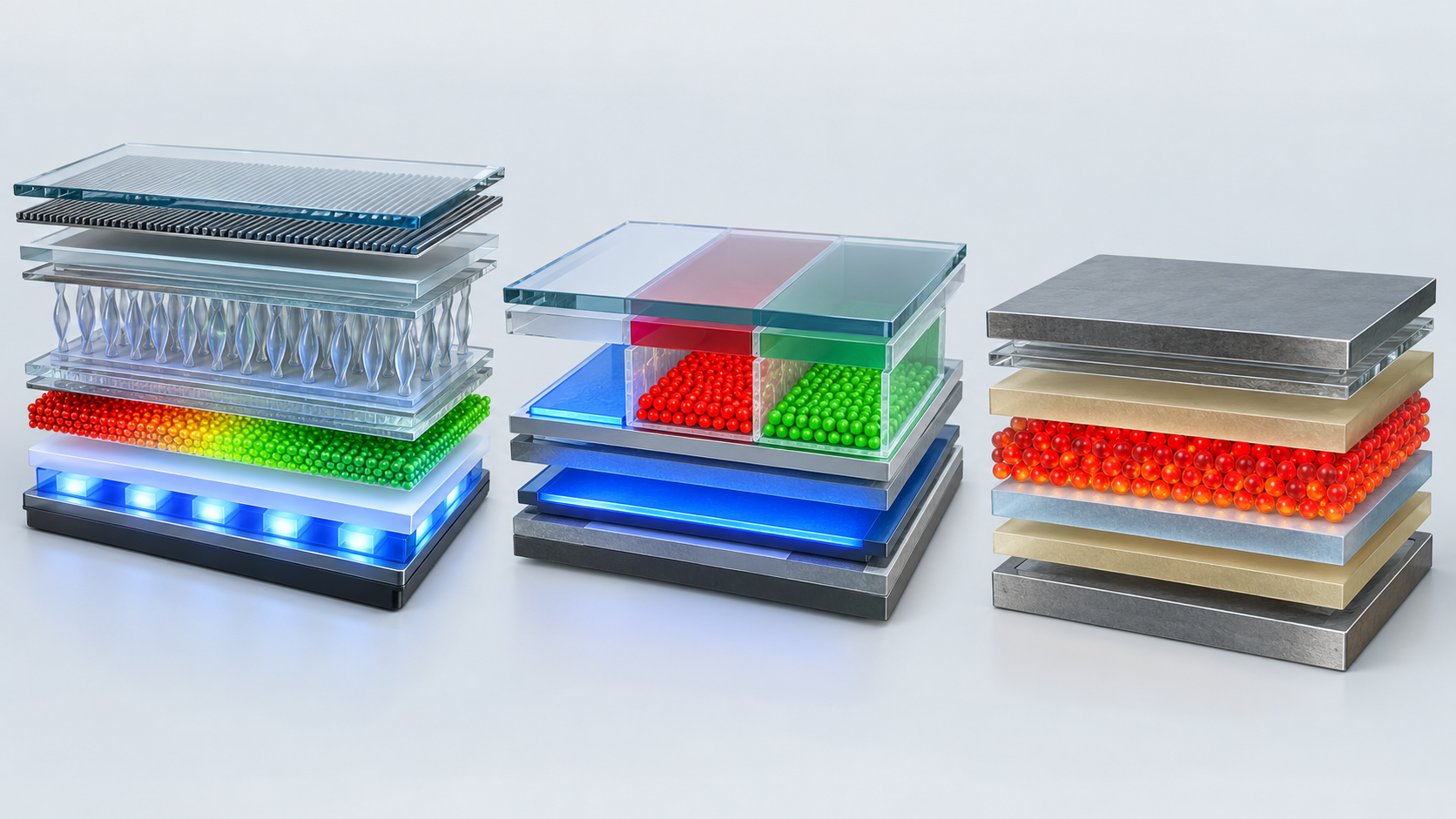

図の読み方・元図の説明：量子ドットの3つの使い方（層構成の概念図） / A QDフィルム＋液晶 / B QD-OLED / C EL型QLED / 液晶パネル・カラーフィルター / バリアフィルム / 量子ドット層（樹脂中に分散） / バリアフィルム / 導光板＋青色LED / 青い光の一部を / 緑と赤に変えて白をつくる / 光る原理：フォトルミネッセンス / カラーフィルターなど / 赤QD / 緑QD / 透過 / QD色変換層（画素ごと） / 青色OLED（全画素共通） / 青い光を画素ごとに / 赤・緑へ変換（青は透過） / 光る原理：OLED＋色変換 / 陰極（電極） / 電子輸送層 / 量子ドット層（発光層） / 正孔輸送層 / 陽極（電極） / 電気で電子と正孔を注入し、 / 量子ドットの中で再結合させる / 光る原理：エレクトロルミネッセンス / ※ 概念図です。層の厚さ・順序・材料は説明用の例示で、実在製品の構造ではありません。A はQDフィルムの特許［参考資料23］、B は解説書の章［参考資料21］、 / C は Wonらの論文［参考資料9］の記述にもとづく一般的な構成の説明です。
(1) QDフィルム・QD拡散板（液晶ディスプレイ）
Jangらは2010年、InGaNの青色LEDに、多重に不活性化した緑と赤の量子ドットを色変換材として組み合わせ、外部量子効率が緑72%、赤34%に達したと報告しました。 この白色QD-LEDバックライトは効率41 lm/W、色再現性はCIE 1931でNTSC規格比100%で、46インチの液晶テレビパネルでの動作を初めて示したと述べています事実。 Luo・Chen・Wuは2013年、青色LEDで励起する赤・緑の量子ドットのバックライトについて、実測したQDの発光スペクトルからCIE 1931で115%、CIE 1976で140%の色域が得られ、従来のバックライトと同等のエネルギー効率を保てると計算しました。 同時に、システムの効率と色域は両立しない（トレードオフがある）ことも示しています事実（光学モデルによる解析で、実機の測定値ではありません）。
量子ドットフィルム（QDEF）の解説書の章（Luo と Yurek）は、QDEFを「量子ドット技術の最初の広範な消費者向け応用の一つ」とし、2013年に導入され、2024年時点でも最も広く使われる量子ドット技術で、派生形のQD拡散板を含め、2024年末までに7,000万台超の表示機器に組み込まれたと述べています事実。 ただしこの数字は章の著者の記述であり、独立した統計ではありません。
(2) QD-OLED（色変換）
Ohらの解説書の章は、市販のQD-OLEDディスプレイは量子ドットの色変換技術を使っており、QDインク、フロントプレーンの材料（バンク、カラーフィルター、低屈折層）、パネル構造、インクジェット印刷の工程を扱っています事実。 一方で、色変換層の効率は簡単ではありません。Byunらは、PDMS（シリコーンゴム）に量子ドットを分散した色変換層で、青色OLEDの光に対する変換効率を調べ、 量子ドットだけの層では青が吸収されずに漏れ（青漏れ）、出力／入力の効率が10%未満だったのに対し、PDMSの層では8.3 wt%、厚さ35.9 µmのとき最大30.0%が得られたと報告しています事実。 これは特定の材料・厚さ・濃度での実験室の値で、市販品の水準ではありません。 青い光を吸収しきるには、濃度と厚さの積が必要で、それは画素の厚さの制約とぶつかる、という設計上の課題が読み取れます（本記事による解説）。
(3) EL型QLED（量子ドット自体を電気で光らせる）
量子ドットを電気で光らせる素子は、1994年にCdSeナノ結晶と半導体高分子を使った発光ダイオードとして報告されました（Colvinらの論文の題名による）事実。 2019年のWonらは、前述のInP/ZnSe/ZnSでつくったQD-LEDが、理論上の最大外部量子効率21.4%、最大輝度100,000 cd/m²、100 cd/m²で100万時間の寿命を示し、カドミウム系の最先端の素子に匹敵すると報告しました事実。 寿命は著者の記述で、評価条件の詳細（実測か外挿か）は、本稿では論文本文を確認していません。
ノーベル賞の公式発表は、量子ドットが「QLED技術にもとづくコンピューターのモニターやテレビを照らしている」と述べています事実。 一方、学術の文脈で「QLED（QD-LED）」は、量子ドットを電気で光らせる素子（上の(3)）を指すことが多く、同じ言葉がフィルムで色を変える液晶（上の(1)）の商品名にも使われます（本記事による解説。呼称の使い分けは企業ごとに異なり、本稿は個別の製品名には立ち入りません）。 資料を読むときは、「その量子ドットは、光を受けて光るのか、電気で光るのか」を確かめるのが近道です。
10. 信頼性 ― 酸素・水・熱・光への弱さ
(1) 光酸化 ― 空気中ではコアが縮み、色が動く
van Sarkらは2001年、単一のCdSe/ZnSコア・シェル量子ドットの室温の発光を、分光と時間分解の共焦点顕微鏡で調べました。 空気中で光を当てると発光波長が約30 nm短波長（青）側へずれ、窒素中ではずれませんでした。著者らはこれを、光酸化でCdSeコアが約1 nm縮むためと解釈しています。 また、退色は空気中で窒素中の約4倍速く、光酸化で無輻射再結合の中心ができることを示唆する、としています事実。 閉じ込めの効果は粒径に敏感なので（第2・8章）、コアが1 nm縮むだけで色が動くという結果は、量子ドットの色安定性の原理的な難しさを示しています（本記事による解説）。
(2) 熱 ― 温度で発光が落ち、色も動く
Savchenkoらは、平均粒径2.1 nmのInP/ZnS量子ドットの集合体の発光を6.5〜296 Kの範囲で調べ、温度上昇に伴って無輻射の緩和経路（活性化エネルギー95 meVと16 meVの二つ）が効いて発光が弱まること、発光の色度が黄から黄緑へ変わることを報告しています事実。 この測定は極低温から室温までで、LEDやディスプレイの実使用温度（それより高い温度）の挙動ではありません。実機の温度での信頼性は、別の条件の試験で確かめる必要があります（本記事による解説）。
(3) 水・酸素 ― フィルムは「縁」から壊れる

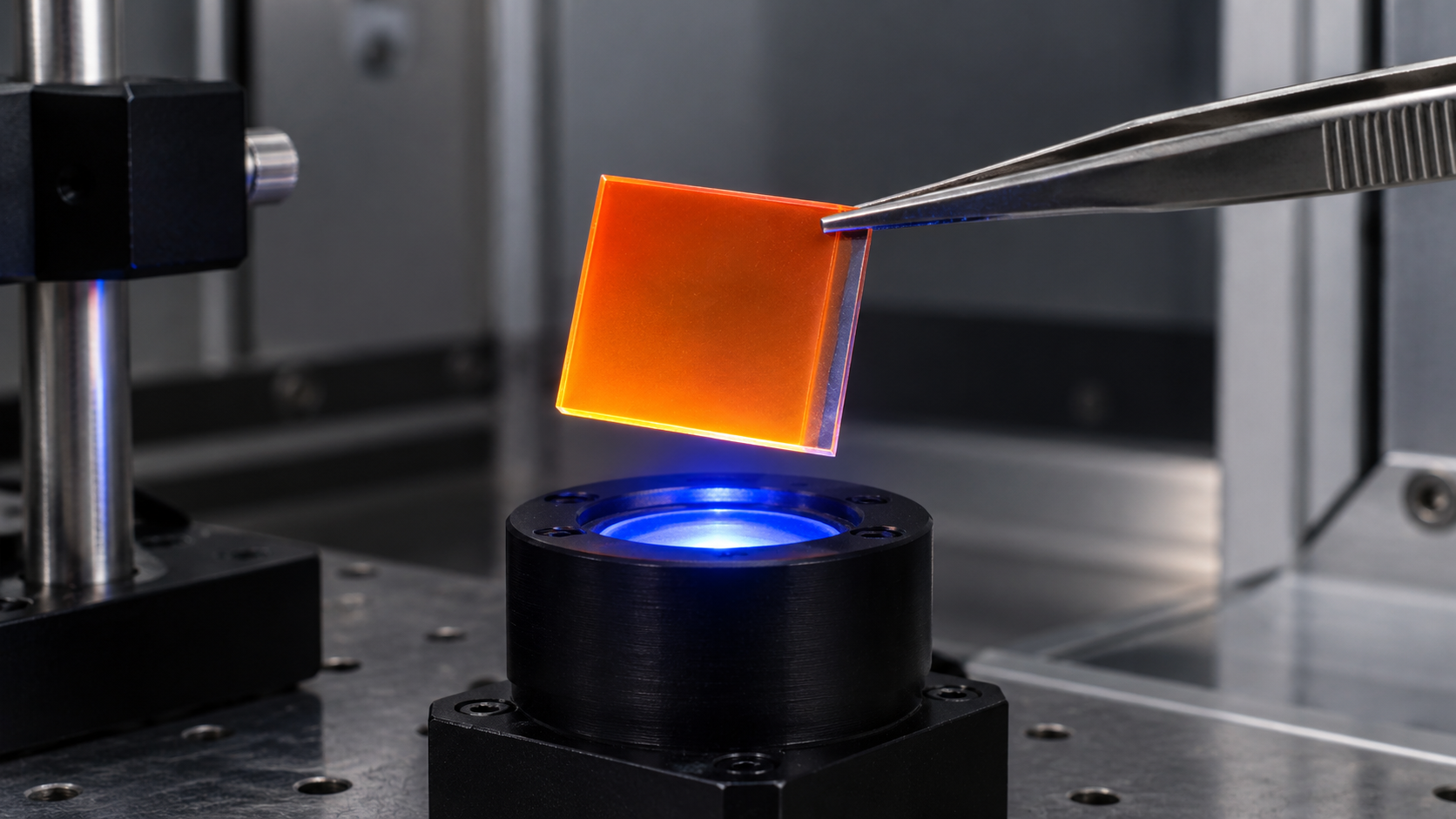

3Mの米国特許 US 10,167,417 B2（優先日2014年7月3日、登録2019年1月1日）は、QDフィルムの構造と課題を具体的に記しています事実。
- 量子ドットをマトリクス（樹脂）に分散した層を、2枚のバリア層で挟む積層構成。量子ドットは劣化しやすいので、水や酸素の侵入を防ぐ優れたバリア性が必要
- バリア層の材料例は、PETなどの高分子フィルム、酸化ケイ素・酸化チタン・酸化アルミニウムなどの酸化物。各バリア層を、材料や組成の異なる複数の副層にする場合もある
- ところが切断した縁では、マトリクスが大気にさらされ、そこでの保護はマトリクス自身のバリア性に頼る。縁から水や酸素が入ると、切断縁の周囲に暗い線（エッジイングレス）ができ、表示に悪影響を与える
- 特許は、従来のマトリクスでは加速劣化100時間超で縁からの侵入が1 mmを超えたのに対し、開示するマトリクスは、65℃／相対湿度95%または85℃の条件で侵入を0.5 mm未満、色変化をCIE 1931の(x, y)で0.02以下（あるいは0.005以下）に抑える、と述べている。量子ドット層の厚さは、約40〜400 µm（あるいは約80〜250 µm）の範囲とされる
これは特許出願人（3M）が開示した目標・実施形態の数値であり、市販品の保証値や第三者の評価ではありません。それでも、量子ドット自体の耐久性を上げる（第5章のシェル）だけでなく、周囲の樹脂のバリア性と、積層の端部の設計で寿命が決まる、という材料側の見方が分かります（本記事による解説）。
以下は、出典を付けた記述のほかは、本記事による解説です。
- 粒子側：シェルの厚さと格子整合（第6章）、酸化層の除去（InP）、配位子の結合の強さ。Jangらの総説は、InP系で無機・有機の不活性化構造の制御による安定性の向上が必要と述べる事実。
- マトリクス側：酸素・水蒸気の透過度（特許は、硬化したマトリクスの酸素透過度や水蒸気透過度の上限を示す）、量子ドットと樹脂の相溶性（凝集を避ける）、架橋の硬化収縮。
- 系の側：バリアフィルムの多層構成（有機層と無機酸化物層）、端部の封止、光源の熱と光強度。
- ペロブスカイト系：Deyらの総説は、安定性が実用化を阻む主要な障害で、湿度・熱・過酷な環境に対する表面の被覆の戦略が研究されていると述べる事実。
一方、太陽電池では、Chuangらが室温の溶液プロセスで作製したZnO/PbS量子ドット太陽電池で、封止なしの素子が空気中で150日以上、性能が変わらなかったと報告しています事実（第12章）。 量子ドットの「弱さ」は、組成・表面の処理・使われ方で大きく変わり、一括りに語れません（本記事による解説）。
11. カドミウム規制（EUのRoHS指令）
(1) 規制の骨格
EUのRoHS指令（指令2011/65/EU）は、電気・電子機器に含まれる有害物質を制限します。カドミウムは同指令の附属書IIに載る制限物質で、許容される最大濃度は、均質材料中のカドミウムの重量で0.01%です事実。 附属書IIIに載る用途は適用が除外（免除）されます。免除の判断には、代替品の信頼性が確保されているか、代替による環境・健康・消費者安全への悪影響が利益を上回るか、といった条件が使われます事実（委任指令2024/1416の前文による）。 この制限は重量濃度によるもので、粒子がナノサイズかどうかによる区別ではありません（本記事による整理）。
(2) 量子ドットの免除の経緯
委任指令（EU）2017/1975は、ディスプレイ照明用のダウンシフト型（色変換型）半導体ナノ結晶量子ドットに使うセレン化カドミウムの免除を、附属書IIIの項目39(a)として付与しました。当初の期限は2019年10月31日でした。 2017年と2018年に改正申請が出されたため、同指令の規定により、更新申請に対する決定が出るまで免除は有効のままでした事実。
欧州委員会は評価研究（2020年11月と2022年11月）を踏まえ、委任指令（EU）2024/1416（2024年3月13日付、2024年5月21日に官報掲載）で項目39を次のように改めました事実。
| 項目 | 対象 | 上限（指令の記載） | 期限 |
|---|---|---|---|
| 39(a) （改正） | ディスプレイ照明用の、ダウンシフト型のカドミウム系半導体ナノ結晶量子ドットに含まれるセレン化カドミウム | ディスプレイ画面面積1 mm²あたりカドミウム 0.2 µg 未満 | 全区分で2025年11月21日に失効 |
| 39(b) （新設） | 表示・投影用途で、LED半導体チップに直接成膜されたダウンシフト型の半導体ナノ結晶量子ドットに含まれるカドミウム | LEDチップ表面1 mm²あたりカドミウム 5 µg 未満。1機器あたり最大1 mg | 全区分で2027年12月31日に失効 |
※ 指令の附属書の記載を要約したもの。法的な正文は欧州連合官報の原文です。
前文によれば、評価で次のことが分かったとされています事実。
- 「on-edge」「on-surface」と呼ばれる構成は、免除の条件を満たさなくなった（各構成の定義は前文に書かれておらず、本稿では一次資料で確認していません）。LEDチップ上に直接置く「on-chip」構成が、カドミウム量が最も少なく性能もよい
- on-chip構成のうち、照明用途には、信頼性があり同等の性能をもつ代替が現在入手でき、免除の利益は悪影響を上回らない
- ディスプレイ用途にも多くの代替があるが、マイクロディスプレイなど一部の技術では信頼できる代替がまだない
- カドミウム系量子ドット用途の代替は2027年末までに入手可能になる可能性があるとされ、免除の期限もその日付に設定された
(3) 提案・採択・適用と、いま確認できる範囲
- 採択：2024年3月13日（欧州委員会の委任指令）／官報掲載：2024年5月21日 事実
- 発効：指令は官報掲載の日から20日目に発効すると定められています（掲載日からの計算では2024年6月10日）本稿の計算
- 加盟国の適用：2024年12月31日までに国内法を採択・公表し、2025年1月1日から適用 事実
- 39(a)の失効：2025年11月21日（2026年10月の時点ではすでに過ぎた日付）事実
- 39(b)の失効：2027年12月31日。それ以降に更新が申請されるか、認められるかは、本稿の調査範囲では確認できません 未確定／将来
ここで扱ったのはEUのRoHS指令の量子ドット向けの免除のみです。製品に量子ドットを使う場合は、REACH規則、各国の国内法、日本・韓国・中国・米国など他の地域の規制も別に確認する必要があります。これらは本稿では調べておらず、確認できていません。 本記事は法的な助言ではなく、具体的な製品の適合性の判断は公式文書と専門家の確認によります。
12. 量子ドット太陽電池
量子ドットは、粒径でバンドギャップを動かせるため、太陽光を吸収する材料としても検討されてきました。ノーベル賞の科学的背景資料は、光起電力は量子ドットの応用として広く探索されている分野の一つで、量子ドットは赤外域など、他の材料では得にくいバンドギャップの範囲にも届きうる、と述べています事実。
- PbS量子ドット：Chuangらは2014年、ZnO/PbS量子ドット太陽電池で、配位子処理によるバンド整列の設計を通じて認証効率8.55%に達し、封止なしの素子の性能が空気中で150日以上変わらなかったと報告しました。室温の溶液プロセスで作る素子です事実。
- CsPbI3ペロブスカイト量子ドット：Sanehiraらは2017年、AX（A位サイトの陽イオンのハロゲン化塩）処理で量子ドットの膜の電荷移動度が倍になり、当時の量子ドット太陽電池として認証効率13.43%を報告しました。量子ドットのバンドギャップは1.75〜2.13 eVの範囲で調整でき、全ペロブスカイトの多接合セルの上部セルの候補になる、と述べています事実。
Sanehiraらは、量子ドットの膜の電荷移動度が量子ドットどうしの接合部の化学条件で決まること、AX処理が量子ドット間の結合を調整する手段になることを示しています事実。 つまり太陽電池では、粒子の間の距離と界面の化学が性能を決めます。ところが発光用途では、粒子どうしを離して表面を不活性に保つこと（長い配位子、厚いシェル）が有利でした（第6章）。 同じ量子ドットでも、「光る」ために磨いた表面は、「電気を流す」には邪魔になる。粒子の合成と、膜にする工程（配位子交換）が一体で設計される理由です（本記事による解説）。
上の二つの効率は、当時の認証値で、素子の面積や測定機関の詳細は本稿では確認していません。その後の記録として報道や二次情報では、より高い値が言及されていますが、一次情報で確認できていないため、本稿には記載しません（第13章）。 量子ドット太陽電池を使った商品が量産されているかも、本稿の調査範囲では確認できていません。
13. 確認できなかったことと、まとめ
- 現在のカドミウム系量子ドットの量子収率・粒径分布：本稿が引用したCdSeの値（30〜50%）は1990年代の論文のものです。現行の量産品の水準は、公開された一次資料では確認できませんでした。
- QD-OLED・QDフィルムの具体的な製品仕様：メーカーの量産仕様（量子ドットの種類、含有量、寿命）は一次資料で確認できていません。数字は論文・特許・解説書の章に基づくもので、特許の数値は出願人の開示した目標や実施形態です。
- Wonら（2019）の寿命の評価条件：論文の要旨以外は確認していません（実測か外挿か）。
- QDフィルムの「7,000万台超」：解説書の章の著者の記述で、独立した統計ではありません。
- RoHS以外の規制：REACH規則、日本・韓国・中国・米国などの扱いは調べていません。2027年末以降の項目39(b)の扱いも確認できていません。
- 量子ドット太陽電池の最新の記録と商品化：一次情報で確認できていません。
- 量子ドットの毒性：本稿は扱っていません。粒子の組成・サイズ・表面・溶解性で結果が違うため、「ナノだから危険／安全」とは言えません。標識用途の議論は本シリーズ「ナノ粒子とナノザイム」編を参照してください。
- 色は粒径、明るさと寿命は表面とシェル。量子閉じ込めで、粒子が小さいほど吸収・発光が青側へ動く事実
- 粒径のばらつきがそのまま色のばらつき。仮定を置いた計算では、直径±5%が発光ピーク±十数nmに相当本稿の計算
- シェルは表面トラップから電荷を遠ざける。ただし格子の整合・厚さ・配位子の長さの最適点は、光らせるか、電気を流すかで変わる事実
- 合成は「核発生を一瞬にそろえる」。ホットインジェクションの原理と、注入なしの昇温法、連続フローなどの大量合成の工夫がある事実
- 寿命は粒子だけでなく、周囲の樹脂とバリアで決まる。QDフィルムでは、切断縁からの水・酸素の侵入が課題事実
- EUのRoHSは、量子ドットのカドミウムの免除を狭めた。39(a)は2025年11月21日に失効、39(b)は2027年12月31日まで事実。2027年末以降は未確定／将来
14. 用語集
- 量子ドット
- 大きさが性質を決めるほど小さい半導体ナノ結晶。粒径で吸収・発光の色が変わる。
- 量子閉じ込め
- 結晶が小さいため電子・正孔が粒子内に閉じ込められ、エネルギーが飛び飛びになりバンドギャップが広がる現象。
- バンドギャップ
- 電子が入れないエネルギーの幅。発光・吸収の波長を決める。
- 励起子
- 光で励起された電子と正孔が引き合って対になったもの。
- コア／シェル
- 発光する中心部（コア）を、バンドギャップの広い材料（シェル）で包んだ構造。
- 配位子
- 粒子の表面に結合する有機分子。分散性と表面の不活性化を担う。
- 量子収率（PLQY）
- 吸収した光子のうち、光子として放出された割合。
- 半値全幅（FWHM）
- 発光スペクトルの山の高さが半分になる幅。小さいほど色純度が高い。
- ホットインジェクション
- 高温の配位性溶媒に前駆体を注入し、核発生を一瞬に揃えて粒径をそろえる合成法。
- オージェ再結合
- 二つの励起子が相互作用し、一方の再結合のエネルギーが他方に渡って失活する過程。
- QDEF
- 量子ドットフィルム（Quantum Dot Enhancement Film）。液晶のバックライトに置いて色域を広げる。
- エッジイングレス
- 切断した縁から水・酸素が入り、縁に沿って量子ドットが劣化すること。
- RoHS指令
- EUの電気・電子機器の有害物質制限指令（2011/65/EU）。
- on-chip構成
- 量子ドットをLEDチップに直接成膜する構成。カドミウム量が最も少ないとされる。
15. 参考資料（一次情報）
- The Royal Swedish Academy of Sciences 「The Nobel Prize in Chemistry 2023」プレスリリース — nobelprize.org
- The Nobel Committee for Chemistry 「Scientific Background to the Nobel Prize in Chemistry 2023: Quantum dots – seeds of nanoscience」（2023年10月4日） — nobelprize.org（PDF）
- Brus LE「Electron–electron and electron-hole interactions in small semiconductor crystallites: The size dependence of the lowest excited electronic state」J Chem Phys 1984;80:4403–4409 — doi.org/10.1063/1.447218
- Murray CB, Norris DJ, Bawendi MG「Synthesis and characterization of nearly monodisperse CdE (E = sulfur, selenium, tellurium) semiconductor nanocrystallites」J Am Chem Soc 1993;115:8706–8715 — doi.org/10.1021/ja00072a025
- Hines MA, Guyot-Sionnest P「Synthesis and Characterization of Strongly Luminescing ZnS-Capped CdSe Nanocrystals」J Phys Chem 1996;100:468–471 — doi.org/10.1021/jp9530562
- Dabbousi BO ほか「(CdSe)ZnS Core–Shell Quantum Dots: Synthesis and Characterization of a Size Series of Highly Luminescent Nanocrystallites」J Phys Chem B 1997;101:9463–9475 — doi.org/10.1021/jp971091y
- Li L, Reiss P「One-pot Synthesis of Highly Luminescent InP/ZnS Nanocrystals without Precursor Injection」J Am Chem Soc 2008;130:11588–11589 — doi.org/10.1021/ja803687e
- Kim S ほか「Highly Luminescent InP/GaP/ZnS Nanocrystals and Their Application to White Light-Emitting Diodes」J Am Chem Soc 2012;134:3804–3809 — doi.org/10.1021/ja210211z
- Won Y-H ほか「Highly efficient and stable InP/ZnSe/ZnS quantum dot light-emitting diodes」Nature 2019;575:634–638 — doi.org/10.1038/s41586-019-1771-5
- Protesescu L ほか「Nanocrystals of Cesium Lead Halide Perovskites (CsPbX3, X = Cl, Br, and I): Novel Optoelectronic Materials Showing Bright Emission with Wide Color Gamut」Nano Lett 2015;15:3692–3696 — doi.org/10.1021/nl5048779
- Tessier MD ほか「Economic and Size-Tunable Synthesis of InP/ZnE (E = S, Se) Colloidal Quantum Dots」Chem Mater 2015;27:4893–4898 — doi.org/10.1021/acs.chemmater.5b02138
- Bang E ほか「Large-Scale Synthesis of Highly Luminescent InP@ZnS Quantum Dots Using Elemental Phosphorus Precursor」Chem Mater 2017;29:4236–4243 — doi.org/10.1021/acs.chemmater.7b00254
- Cossairt BM「Shining Light on Indium Phosphide Quantum Dots: Understanding the Interplay among Precursor Conversion, Nucleation, and Growth」Chem Mater 2016;28:7181–7189 — doi.org/10.1021/acs.chemmater.6b03408
- Rafipoor M ほか「Strain Engineering in InP/(Zn,Cd)Se Core/Shell Quantum Dots」Chem Mater 2018;30:4393–4400 — doi.org/10.1021/acs.chemmater.8b01789
- Dey A ほか「State of the Art and Prospects for Halide Perovskite Nanocrystals」ACS Nano 2021;15:10775–10981 — doi.org/10.1021/acsnano.0c08903
- Chan EM, Mathies RA, Alivisatos AP「Size-Controlled Growth of CdSe Nanocrystals in Microfluidic Reactors」Nano Lett 2003;3:199–201 — doi.org/10.1021/nl0259481
- 欧州委員会 委任指令（EU）2024/1416（2024年3月13日、官報 2024年5月21日）「…as regards an exemption for cadmium in downshifting quantum dots directly deposited on LED semiconductor chips」 — eur-lex.europa.eu
- Jang E ほか「White-Light-Emitting Diodes with Quantum Dot Color Converters for Display Backlights」Adv Mater 2010;22:3076–3080 — doi.org/10.1002/adma.201000525
- Luo Z, Chen Y, Wu S-T「Wide color gamut LCD with a quantum dot backlight」Opt Express 2013;21:26269 — doi.org/10.1364/oe.21.026269
- Luo ZS, Yurek J「Quantum Dot Enhancement Film」『Quantum Dot Display Science and Technology』Wiley 2025, pp. 131–166 — doi.org/10.1002/9781394181889.ch04
- Oh K ほか「Quantum Dot (QD) Color Conversion for QD-Organic Light-Emitting Diode」『Quantum Dot Display Science and Technology』Wiley 2025, pp. 197–230 — doi.org/10.1002/9781394181889.ch06
- Byun S-U ほか「Polydimethylsiloxane-Based Quantum Dot Color Conversion Layers for QD-OLED Applications」Micromachines 2026;17:505 — doi.org/10.3390/mi17050505
- 3M Innovative Properties Co. 米国特許 US 10,167,417 B2「Quantum dot article with reduced edge ingress and improved color stability」（優先日2014年7月3日、登録2019年1月1日） — patents.google.com
- van Sark WGJHM ほか「Photooxidation and Photobleaching of Single CdSe/ZnS Quantum Dots Probed by Room-Temperature Time-Resolved Spectroscopy」J Phys Chem B 2001;105:8281–8284 — doi.org/10.1021/jp012018h
- Savchenko SS, Vokhmintsev AS, Weinstein IA「Photoluminescence thermal quenching of yellow-emitting InP/ZnS quantum dots」AIP Conf Proc 2018;2015:020085 — doi.org/10.1063/1.5055158
- Chuang C-HM ほか「Improved performance and stability in quantum dot solar cells through band alignment engineering」Nat Mater 2014;13:796–801 — doi.org/10.1038/nmat3984
- Sanehira EM ほか「Enhanced mobility CsPbI3 quantum dot arrays for record-efficiency, high-voltage photovoltaic cells」Sci Adv 2017;3:eaao4204 — doi.org/10.1126/sciadv.aao4204
- Jang E ほか「Environmentally Friendly InP-Based Quantum Dots for Efficient Wide Color Gamut Displays」ACS Energy Lett 2020;5:1316–1327 — doi.org/10.1021/acsenergylett.9b02851
- Colvin VL, Schlamp MC, Alivisatos AP「Light-emitting diodes made from cadmium selenide nanocrystals and a semiconducting polymer」Nature 1994;370:354–357 — doi.org/10.1038/370354a0
- Yu WW, Qu L, Guo W, Peng X「Experimental Determination of the Extinction Coefficient of CdTe, CdSe, and CdS Nanocrystals」Chem Mater 2003;15:2854–2860 — doi.org/10.1021/cm034081k
- Efros AL, Brus LE「Nanocrystal Quantum Dots: From Discovery to Modern Development」ACS Nano 2021;15:6192–6210（さらに読む総説。本稿は数値を引用していない） — doi.org/10.1021/acsnano.1c01399
16. 主張と出典の対応表（監査）
| 本文の主張 | 根拠 | 区分 |
|---|---|---|
| 量子ドットが「大きさが性質を決めるほど小さい粒子」であること。1980年代初めにヤキモフがガラス中の塩化銅の微粒子で、その少し後にブラスが液体中の粒子で大きさ依存の量子効果を示したこと。1993年にバウェンディが化学合成を革新したこと。QLED技術にもとづくモニターやテレビに使われているとの記述 | ノーベル賞プレスリリース 2023［参考資料 1］https://www.nobelprize.org/prizes/chemistry/2023/press-release/ | 事実 |
| 今日の「量子ドット」の定義（量子サイズ効果、励起子などの多体相互作用、表面状態が支配する高い表面積比）。ホットインジェクションの手順（高温の配位性溶媒への注入、一瞬の核発生、温度低下で成長停止、再加熱での成長、サイズ選択的沈殿）と、1993年の量子収率が最大約10%であったこと。成長中の試料の取り出しで多数の粒径が得られること。CdSe/ZnSの量子収率が最大50%でシェルが表面状態から電荷を遠ざけること。Murrayらの吸収スペクトルが約12〜115 Åの試料であること | ノーベル委員会 科学的背景資料［参考資料 2］https://www.nobelprize.org/uploads/2023/10/advanced-chemistryprize2023.pdf | 事実 |
| ブラスが直径およそ50 Åの微結晶の最低励起状態を有効質量近似とクーロン相互作用で扱い、バルクの性質から決まり調整パラメータを含まない近似式を与えたこと | Brus（1984）［参考資料 3］https://doi.org/10.1063/1.447218 | 事実 |
| CdE（S, Se, Te）のほぼ単分散の微結晶の合成を報告した論文であること | Murrayら（1993）［参考資料 4］https://doi.org/10.1021/ja00072a025 | 事実 |
| ZnS被覆（約6±3 Å）のCdSe（27〜30 Å）が室温で量子収率50%で、被覆が表面トラップを除くこと | Hines・Guyot-Sionnest（1996）［参考資料 5］https://doi.org/10.1021/jp9530562 | 事実 |
| (CdSe)ZnSのコア直径23〜55 Å、青〜赤、FWHM 40 nm以下、量子収率30〜50%（室温）。粒径等の決定に用いた測定手法（WDX、XPS、小角・広角X線散乱、TEM） | Dabbousiら（1997）［参考資料 6］https://doi.org/10.1021/jp971091y | 事実 |
| InP/ZnSの1段階加熱昇温法（前駆体の注入なし）、発光480〜590 nm、量子収率50〜70% | Li・Reiss（2008）［参考資料 7］https://doi.org/10.1021/ja803687e | 事実 |
| InP/GaP/ZnSの最大量子収率85%、白色LEDへの応用の試験 | Kimら（2012）［参考資料 8］https://doi.org/10.1021/ja210211z | 事実 |
| InP/ZnSe/ZnS：HFによる酸化層のエッチング、340℃のZnSe成長、量子収率約100%（著者の記述）、シェル厚の設計によるエネルギー移動とオージェ再結合の抑制、配位子の短鎖化、最大外部量子効率21.4%、最大輝度100,000 cd/m²、100 cd/m²で100万時間の寿命 | Wonら（2019）［参考資料 9］https://doi.org/10.1038/s41586-019-1771-5 | 事実 |
| CsPbX₃ナノキューブ（一辺4〜15 nm）、発光410〜700 nm、FWHM 12〜42 nm、量子収率最大90% | Protesescuら（2015）［参考資料 10］https://doi.org/10.1021/nl5048779 | 事実 |
| インジウムのハロゲン化物とアミノホスフィンによる合成、インジウム前駆体に対しほぼ完全な収率、発光510〜630 nm、FWHM 46〜63 nm | Tessierら（2015）［参考資料 11］https://doi.org/10.1021/acs.chemmater.5b02138 | 事実 |
| 元素状リンP₄を前駆体としたInP@ZnSの1バッチ6 g超の生産、量子収率最大60% | Bangら（2017）［参考資料 12］https://doi.org/10.1021/acs.chemmater.7b00254 | 事実 |
| InPの合成が他の系より遅れた理由として核発生・結晶化の制御の難しさ、魔法サイズのナノクラスターの蓄積 | Cossairt（2016）［参考資料 13］https://doi.org/10.1021/acs.chemmater.6b03408 | 事実 |
| コアとシェルの格子不整合によるひずみと表面トラップ、InP/(Zn,Cd)Seでシェル組成により圧縮から引張へ変わり格子定数が一致する組成でひずみが消えること（ラマン分光） | Rafipoorら（2018）［参考資料 14］https://doi.org/10.1021/acs.chemmater.8b01789 | 事実 |
| ハロゲン化鉛ペロブスカイトのナノ結晶の安定性が実用化を阻む主要な障害であること、ホットインジェクションが面倒で高温・不活性雰囲気を要し大量生産を制限すること、湿度・熱に対する表面被覆の戦略 | Deyら（2021）［参考資料 15］https://doi.org/10.1021/acsnano.0c08903 | 事実 |
| マイクロ流路でCdSeナノ結晶を連続合成し、温度・流量・濃度で粒径を制御、従来の大規模合成と同等の粒径分布 | Chanら（2003）［参考資料 16］https://doi.org/10.1021/nl0259481 | 事実 |
| RoHS指令の附属書IIでカドミウムの許容濃度が均質材料中の重量で0.01%であること。附属書IIIの免除の判断条件。委任指令2017/1975による項目39(a)の付与と当初期限（2019年10月31日）、更新申請中は有効が継続すること。評価研究（2020年11月、2022年11月）。委任指令2024/1416（2024年3月13日付、2024年5月21日官報）による39(a)の改正（0.2 µg Cd/mm²、2025年11月21日失効）と39(b)の新設（5 µg Cd/mm²、1機器1 mg、2027年12月31日失効）。加盟国の適用（2024年12月31日までに採択、2025年1月1日から適用）。評価の結論（on-chipの優位、照明の代替、マイクロディスプレイの代替なし、2027年末までに代替の可能性） | 委任指令（EU）2024/1416［参考資料 17］https://eur-lex.europa.eu/eli/dir_del/2024/1416/oj | 事実 |
| InGaN青色LEDと緑・赤QDの色変換で外部量子効率72%・34%、効率41 lm/W、NTSC比100%（CIE 1931）、46インチ液晶テレビパネルの実証 | Jangら（2010）［参考資料 18］https://doi.org/10.1002/adma.201000525 | 事実 |
| 青色LED励起の赤・緑QDバックライトで115%（CIE 1931）・140%（CIE 1976）の色域、従来と同等のエネルギー効率、効率と色域のトレードオフ（実測スペクトルに基づく解析） | Luoら（2013）［参考資料 19］https://doi.org/10.1364/oe.21.026269 | 事実 |
| QDEFが2013年に導入され、2024年時点で最も広く使われる量子ドット技術で、2024年末までに7,000万台超に組み込まれたこと（章の著者の記述） | Luo・Yurek（2025）［参考資料 20］https://doi.org/10.1002/9781394181889.ch04 | 事実 |
| 市販のQD-OLEDが量子ドットの色変換技術を使い、QDインク、バンク、カラーフィルター、低屈折層、インクジェット印刷を扱うこと | Ohら（2025）［参考資料 21］https://doi.org/10.1002/9781394181889.ch06 | 事実 |
| PDMS系色変換層で、量子ドットのみの層は青漏れが大きく出力／入力効率10%未満、8.3 wt%・厚さ35.9 µmで最大30.0% | Byunら（2026）［参考資料 22］https://doi.org/10.3390/mi17050505 | 事実 |
| QDフィルムの積層構成（2枚のバリア層とマトリクス中の量子ドット層）、バリア材料（PET、酸化物）、縁のエッジイングレスと暗線、従来1 mm超・開示例0.5 mm未満（65℃／95%RH、85℃）、色変化0.02以下、層厚40〜400 µm、出願人3M、優先日と登録日 | 3M 米国特許 US 10,167,417 B2［参考資料 23］https://patents.google.com/patent/US10167417B2/en | 事実 |
| 空気中の光照射でCdSe/ZnS量子ドットの発光波長が約30 nm青側へずれ、コアが約1 nm縮むこと。退色が空気中で窒素中の約4倍速いこと | van Sarkら（2001）［参考資料 24］https://doi.org/10.1021/jp012018h | 事実 |
| InP/ZnS（平均2.1 nm）の6.5〜296 Kの発光、無輻射緩和経路の活性化エネルギー95 meVと16 meV、色度の変化 | Savchenkoら（2018）［参考資料 25］https://doi.org/10.1063/1.5055158 | 事実 |
| ZnO/PbS量子ドット太陽電池の認証効率8.55%、封止なしで空気中150日以上性能が変わらないこと | Chuangら（2014）［参考資料 26］https://doi.org/10.1038/nmat3984 | 事実 |
| CsPbI₃量子ドット太陽電池の認証効率13.43%、バンドギャップ1.75〜2.13 eV、AX処理で膜の移動度が倍になり接合部の化学条件が移動度を決めること | Sanehiraら（2017）［参考資料 27］https://doi.org/10.1126/sciadv.aao4204 | 事実 |
| InP系量子ドットの光物性を左右する要因（コアの均一性、ZnSeシェルの厚さと形、電子・正孔の分布、ダングリングボンド、酸化相、積層欠陥、配位子）と、安定性向上に無機・有機の不活性化構造の制御が必要であること | Jangら（2020）［参考資料 28］https://doi.org/10.1021/acsenergylett.9b02851 | 事実 |
| 1994年にCdSeナノ結晶と半導体高分子で発光ダイオードが報告されたこと（論文の題名による） | Colvinら（1994）［参考資料 29］https://doi.org/10.1038/370354a0 | 事実 |
| CdTe・CdSe・CdSの第一励起子吸収ピークでの吸光係数が粒径に強く依存すること（粒径の2乗と3乗の間） | Yuら（2003）［参考資料 30］https://doi.org/10.1021/cm034081k | 事実 |
| 量子閉じ込めの考え方（粒径が小さいほどバンドギャップが広がる）、閉じ込めの項が1/R²に比例するとの目安、色の動き | 解説（本稿） | 解説 |
| 波長と光子エネルギーの換算（E ≒ 1239.84 ÷ λ）。青450 nm 約2.76 eV、緑520 nm 約2.38 eV、赤630 nm 約1.97 eV、差約0.79 eV | 本稿の計算 | 本稿の計算 |
| 表面の層（原子1層・0.3 nm仮定）の割合：直径2 nm 約66%、3 nm 約49%、4 nm 約39%、5 nm 約32%、6 nm 約27%、10 nm 約17%、20 nm 約9% | 本稿の計算 | 本稿の計算 |
| 6 gのInP@ZnSが、直径5 nm・密度4.5 g/cm³の仮定で約2×10¹⁹個に相当すること | 本稿の計算 | 本稿の計算 |
| 直径±5%・閉じ込めの上乗せ分0.5 eV・中心550 nmの仮定で、発光ピークが約±12 nm動くこと | 本稿の計算 | 本稿の計算 |
| 官報掲載（2024年5月21日）から20日目の発効日が2024年6月10日であること | 本稿の計算 | 本稿の計算 |
| 材料ごとの「困りごと」の整理、シェルの厚さ・配位子・格子整合のトレードオフ、「QLED」の用語の整理、量子ドットの寿命が粒子・樹脂・系で決まるという整理、光る用途と電気を流す用途で配位子の最適点が逆になるという整理 | 解説（本稿） | 解説 |
| 39(b)の2027年12月31日以降の扱い（更新の申請・可否）、RoHS以外の規制、最新の量子ドット太陽電池の効率記録、現行のカドミウム系量子ドットの量子収率 | 本稿の調査範囲では確認できなかった | 未確定／将来 |
最終更新：2026年10月／出典は一次情報（ノーベル賞の公式資料、EUの法令、査読論文、特許明細書）に限定しています。 CdSeの量子収率など、1990年代の論文の値は当時の水準で、現在の量産品の水準を示すものではありません。QDフィルムの特許の数値は出願人が開示した目標や実施形態で、市販品の保証値ではありません。 構造の整理や材料設計上の読み取りを含むため、それらは「解説」として出典付きの事実と区別しています。 現行のカドミウム系量子ドットの量子収率、RoHS以外の規制、2027年末以降の項目39(b)の扱い、最新の量子ドット太陽電池の記録は、一次情報で確認できなかったため記載していません。 本記事は材料・原理・規制の解説であり、特定の製品・企業の優劣を示すものでも、法的な助言でもありません。 ヒーロー画像と図6はAI生成イメージ、そのほかの図はベクター作図であり、いずれも実際の装置・製品・測定結果を示すものではありません。
