TECHNOLOGY EXPLAINER

プラズモニクスとナノフォトニクス
― 光の波長より小さい構造で、光を「曲げ」「集め」「測る」

金や銀のナノ粒子が赤や紫に見えるのは、金属の中の自由電子が光に合わせて集団で振動する（プラズモン共鳴）ためです。この共鳴を使うと、光を波長よりずっと小さな領域に集められ、センサー、光学素子、発光や太陽電池の効率向上に使えます。 素材の側から見ると、共鳴の鋭さと強さを決めるのは金属の「質」（表面の平滑さ、結晶性、接着層）と、形・大きさ・隙間の寸法の制御で、もう一つの流れとして、金属の損失を避ける高屈折率の透明材料（TiO2など）のメタサーフェスが実用化に近づいています。 この記事では、局在表面プラズモン共鳴、金・銀と代替材料、ナノアンテナ、メタサーフェス、用途を整理します。光通信分野の「光検出器」編、バイオセンサー分野の「表面プラズモン共鳴」「ラマン分光とSERS」編と重複する部分は、文章で参照します。

構成：査読論文（J Phys Chem B、Phys Rev Lett、Science、Chem Mater、ACS Nano ほか）、メーカー双方の共同発表資料（企業発表として区別）を一次情報として使用／最終更新 2026年10月

プラズモニクスとナノフォトニクスの構造・工程を示す解説画像
概念図（AI生成イメージ）。金ナノ粒子の分散液の色が、粒子の形や大きさで変わることを示す実験室の場面を表現したものです。実在の装置・製品の形や表示ではなく、色の並びは模式です。
この記事の構成
  1. プラズモニクスとナノフォトニクスとは何か（3行でつかむ）
  2. 局在表面プラズモン共鳴 ― 金属ナノ粒子の「色」
  3. 本稿の計算：共鳴の位置と、共鳴の「鈍さ」
  4. 材料 ― 金・銀と、代替材料
  5. 素材技術者の視点①：金属の「質」が共鳴を決める
  6. ナノアンテナ ― 光を分子に集める
  7. 素材技術者の視点②：距離は「ナノメートルの膜厚」で決まる
  8. メタサーフェス ― 平らな板でレンズをつくる
  9. 素材技術者の視点③：損失の少ない透明材料に移る
  10. 用途 ― センシング・光学素子・光取り出し
  11. 確認できなかったことと、まとめ
  12. 用語集／参考資料／出典対応表
本記事の表記ルール

事実＝公表資料・論文・企業発表に記載のある内容（出典リンクあり）
本稿の計算＝明示した前提をもとに本記事が算出した値
未確定／将来＝計画・見通しなど、現時点で確定していない事項
このほか、構造の整理や材料設計上の読み取りは「解説」として区別しています。 本記事は材料・原理・評価の解説であり、特定の製品や企業の優劣を示すものではありません。 性能の数値は、測定法・試料・条件が論文ごとに違うため、横に並べて優劣をつけないでください。実験室の値は、量産品の性能ではありません。企業の発表は企業の記述として区別します。 表面プラズモン共鳴（薄膜）によるセンシングは本シリーズ「表面プラズモン共鳴」編、ラマン散乱の増強は「ラマン分光とSERS」編、光を受ける素子は「光検出器」編で詳しく扱います。

1. プラズモニクスとナノフォトニクスとは何か（3行でつかむ）

  • 何をするか：Barnes・Dereux・Ebbesen は2003年に「Surface plasmon subwavelength optics」と題した総説を発表しました（題名による）。金属の表面の電子の振動と光を結びつけて、光の波長より小さい領域で光を扱うのがプラズモニクスです事実。光を小さな領域に閉じ込めて操作する、より広い分野がナノフォトニクスで、金属を使わない誘電体の構造も含まれます
  • 何でできるか：主役は金と銀（Johnson と Christy が、銅・銀・金の光学定数 n と k を、0.5〜6.5 eV の範囲で測定した古典的な論文）です。金属の損失が大きいため、代替の材料（合金、高濃度ドープの半導体など）も検討されています事実
  • どこが難しいか：共鳴は損失で鈍り（本稿の計算では共鳴の鋭さの指標は約9）、金属膜の質や接着層で性能が大きく変わり、分子との距離はナノメートルで制御する必要があります事実（第3〜7章）
この記事でいちばん大事な一行

プラズモニクスの強みは「光を極小の領域に集められる」こと、弱みは「金属の損失で共鳴が鈍る」ことで、その両方が材料の質で決まります。 同じ金でも、膜の粗さや接着層で共鳴が変わります。だからこそ、損失を避ける方向として、高屈折率で透明な誘電体（TiO2など）でつくるメタサーフェスが実用化に近づいています（本記事による解説）。

2. 局在表面プラズモン共鳴 ― 金属ナノ粒子の「色」

金属のナノ粒子に光が当たると、粒子の中の自由電子が光の電場に合わせて一斉に振動し、特定の波長で強い吸収と散乱が起こります。これが局在表面プラズモン共鳴（LSPR）です（本記事による解説）。 Kelly らの総説は、金属ナノ粒子の光学的性質は大きさ、形、周りの誘電的な環境で変わること、球状の粒子の双極子と四重極のプラズモン共鳴の特徴、任意の形の粒子での消光・散乱断面積や局所電場の計算法、三角形の銀粒子などへの応用を整理しています事実。

  • 大きさ：Link と El-Sayed は、直径9、15、22、48、99 nmの金ナノ粒子の水中でのプラズモン吸収を調べ、バンド幅は、25 nm未満（本質的な領域）では粒子が小さいほど増え、25 nmより大きい領域（外因的な領域）では大きいほど増えることを示しました。試料ごとの粒径分布は均一で、バンドの広がりは均一な広がり（ホモジニアスな広がり）だと結論し、コヒーレントな振動の位相緩和時間は5 fs未満と見積もりました事実。
  • 形：Nikoobakht と El-Sayed は、種結晶を使う成長法で、アスペクト比1.5〜10の金ナノロッドをつくり、表面プラズモン吸収の極大が600〜1300 nmにあったと報告しました。CTAB（臭化ヘキサデシルトリメチルアンモニウム）でキャップした種結晶を使うと、非円柱状のロッドや球状粒子の割合が減った、と述べています事実。
  • 環境：共鳴の位置は周りの屈折率で動き、これがLSPRセンサーの原理です。詳しくは本シリーズ「表面プラズモン共鳴」編（LSPRの節）で扱い、ラマン分光での増強は「ラマン分光とSERS」編で扱います。
プラズモニクスとナノフォトニクスの構造・工程を示す解説画像

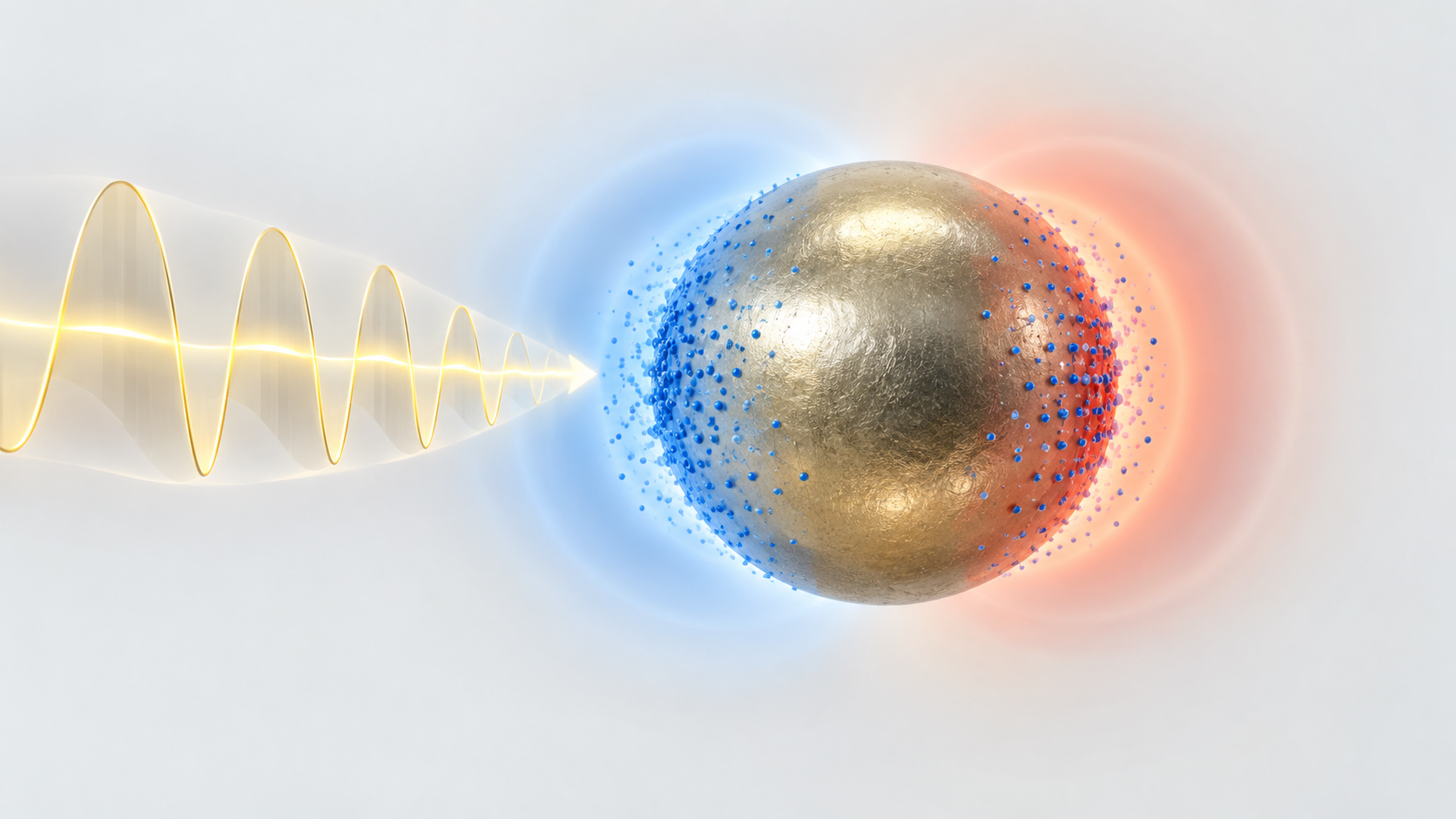

図1　概念画像（ImageGenで生成）。光に応答して金属粒子内の電子が集団的に振動し、近傍の電場が変化する考え方です。光や電子雲の色は可視化用で、顕微鏡像ではありません。
形状・色・寸法は説明用です。数値・原文の対応は下の元図で確認できます。
元のSVG模式図と正確な説明を見る

図の読み方・元図の説明：局在表面プラズモン共鳴（LSPR）の概念図 / 光の電場で、電子の雲が揺れる / 金属粒子 / 光の電場 / 電子の雲が一方にずれ、 / もどる力で振動する / 共鳴の波長で / 強く吸収・散乱 / 粒子周りに強い局所電場ができる（ナノアンテナ、第6章） / 形で共鳴の波長が動く（模式） / 波長 → / 球状 / ロッド（長軸） / ロッドは、アスペクト比で共鳴が長波長へ動く / ※ 概念図です。スペクトルの形・位置・強さは示していません。Kellyら、Linkら、Nikoobakhtら［参考資料2〜4］の記述にもとづく説明用です。 / ※ 実在の粒子のスペクトルを描いたものではありません。

局在表面プラズモン共鳴（LSPR）の概念図 光の電場で、電子の雲が揺れる 金属粒子 光の電場 電子の雲が一方にずれ、 もどる力で振動する 共鳴の波長で 強く吸収・散乱 粒子周りに強い局所電場ができる（ナノアンテナ、第6章） 形で共鳴の波長が動く（模式） 波長 → 球状 ロッド（長軸） ロッドは、アスペクト比で共鳴が長波長へ動く ※ 概念図です。スペクトルの形・位置・強さは示していません。Kellyら、Linkら、Nikoobakhtら［参考資料2〜4］の記述にもとづく説明用です。 ※ 実在の粒子のスペクトルを描いたものではありません。
図1　概念図（ベクター作図）。光の電場で金属粒子内の電子が一斉に振動し（左）、形によって共鳴の波長が動く（右）。説明用の図で、値は示していません。

3. 本稿の計算：共鳴の位置と、共鳴の「鈍さ」

本稿の計算①：ナノロッドの共鳴は、どのエネルギーか

Nikoobakht と El-Sayed の報告したプラズモン吸収の極大（600〜1300 nm）を、E ≒ 1239.84 ÷ λ でエネルギーに直します本稿の計算。

  • 600 nm：約2.07 eV　／　1300 nm：約0.95 eV
  • つまり、アスペクト比を1.5〜10に変えるだけで、共鳴のエネルギーが約2.2倍動く（可視から近赤外へ）
本稿の計算②：位相緩和時間5 fsは、どれだけの線幅か

Link と El-Sayed の報告（位相緩和時間 T2 は5 fs未満）から、共鳴の線幅を見積もります。ローレンツ形のスペクトルでは、均一な線幅（半値全幅）は Γ ＝ 2ħ ÷ T2 です（本稿が置いた関係）。ħ ≒ 0.658 eV·fs とします本稿の計算。

  • Γ ≧ 2 × 0.658 ÷ 5 ≒ 0.26 eV（T2が5 fs未満なので、線幅はこれ以上）
  • 共鳴の中心を、仮に520 nm（約2.38 eV、仮定）とすると、波長の幅は Δλ ≒ 520² × 0.26 ÷ 1239.84 ≒ 約57 nm
  • 共鳴の鋭さの指標（Q値）は 2.38 ÷ 0.26 ≒ 約9

前提と限界：中心の520 nmは仮定です。実際の共鳴は、粒径分布や形のばらつきでさらに広がります。それでも、Q値が10程度という値は、金属のプラズモン共鳴が「鈍い」共鳴であることを示しています。損失を減らせる誘電体のナノ構造（第9章）が注目される理由の一つです（本記事による解説）。

本稿の計算：共鳴のエネルギー（左）と、線幅・Q値（右） 金ナノロッドの共鳴（アスペクト比1.5〜10） 50070090011001300 波長 [nm] 吸収の極大 600〜1300 nm 600 nm → 約2.07 eV　／　1300 nm → 約0.95 eV エネルギーで約2.2倍の幅 （Nikoobakhtら：アスペクト比1.5〜10） 位相緩和時間 T₂ ＜ 5 fs（Linkら） Γ（半値全幅）＝ 2ħ ÷ T₂ Γ ≧ 2 × 0.658 ÷ 5 ≒ 0.26 eV 中心を520 nm（約2.38 eV）と仮定 波長の幅 Δλ ≒ 約57 nm Q ＝ 2.38 ÷ 0.26 ≒ 約9 粒径分布・形のばらつきで、 実際の共鳴はさらに広がる ※ 左はNikoobakhtらの報告の換算、右はLinkらの報告からの見積もり（ローレンツ形と中心波長は仮定）。実在の粒子のスペクトルではありません。
図2　本稿の計算を含む作図（ベクター作図）。ナノロッドの共鳴エネルギーの範囲（左）と、位相緩和時間から見積もった線幅とQ値（右）。仮定を置いた見積もりであり、実測値ではありません。

4. 材料 ― 金・銀と、代替材料

金属の光学定数は、プラズモニクスの設計の出発点です。Johnson と Christy（1972年）は、銅、銀、金の光学定数 n と k を、室温の真空蒸着膜の反射・透過の測定から、0.5〜6.5 eVの範囲で求めました。膜厚185〜500 Åのうち、250〜500 Åの結果は厚さによらず、真空中のアニールや空気中での時効でも変わりませんでした。n と k の推定誤差は、スペクトル範囲の大部分で0.02未満でした事実。

West らの総説は、プラズモニクスが、波長の大きな光をナノメートル規模に閉じ込めることで新しいデバイスを可能にする分野である一方、通信波長と光学周波数でのデバイスは、構成する材料の損失のため大きな課題に直面していると述べています。金属、合金、高濃度ドープの半導体などを比較し、デバイスの種類ごとに定義した性能指数で評価し、周波数と用途ごとに最適な材料の性質を実現する方法を示しています事実。 Khurgin は、金属の損失はすべてのプラズモニクス・メタマテリアル構造の性能に影響し、損失にどう対処するかが、実用化できる度合いを決めると述べています事実。

5. 素材技術者の視点①：金属の「質」が共鳴を決める

金属の「質」を左右するもの（概念図） 成膜条件 表面の平滑さ 接着層 条件が悪いと粗く、粒が小さい 蒸着の条件を揃えると 高品質の膜が得られる （McPeakら） 粗さで表面プラズモンが散乱される テンプレート剥離で超平滑な パターン付き金属膜 （Nagpalら） 金 Ti 約2 nm 薄いTi接着層が共鳴を鈍らせる 分子の結合（MPTMS）で 接着すると鈍りが見られない （Habteyesら） ※ 概念図です。寸法・粗さの程度は示していません。McPeakら、Nagpalら、Habteyesら［参考資料8〜10］の記述にもとづく説明用です。 ※ 実在の膜の断面を描いたものではありません。
図3　概念図（ベクター作図）。金属の質を左右する三つの要素。説明用の図で、値は示していません。
素材技術者の読みどころ：「金を付ければプラズモニクス」ではない
  • 成膜の条件：McPeak らは、プラズモニクスの研究者の多くが誤った条件で金属を成膜しており、性能を不必要に落としている、と指摘しています。表面科学の文献から、アルミニウム、銅、金、銀の高品質なプラズモニクス用の膜を、一般的な熱蒸着装置で成膜する簡単な規則とレシピを示しています事実。
  • 表面の平滑さ：Nagpal らは、表面の粗さなどの不均一さが、実際のプラズモニクスデバイスでの表面プラズモンの伝搬を制限してきたとして、テンプレート剥離（template stripping）とパターン付きのシリコン基板を組み合わせ、溝・突起・ピラミッド・穴をもつ超平滑な純金属膜を得ました。測定した表面プラズモンの伝搬長は、完全に平らな膜の理論値に近づいた、と報告しています事実。
  • 接着層：Habteyes らは、約2 nmのチタン（Ti）の接着層が、金ナノロッドのプラズモンの位相緩和時間を大きく短くし、散乱の振幅を大きく下げる（化学的な界面減衰）こと、一方、分子の接着（メルカプトプロピルトリメトキシシランによる硫黄−金の結合）なら、プラズモンの減衰が見られなかったことを示しました事実。バイオセンサー分野の「表面プラズモン共鳴」編の金薄膜の接着層の話とも重なります。
  • 読み方：プラズモニクスの性能は、金属の種類より、膜の質（粒界・粗さ）と界面（接着層）で大きく変わりうる、と整理できます（本記事による解説）。

6. ナノアンテナ ― 光を分子に集める

ナノアンテナは、電波のアンテナのように、光を受けて、ごく小さな領域に局所の強い電場をつくる構造です。Novotny と van Hulst は2011年に「Antennas for light」と題した総説を発表し（題名による）、Kinkhabwala らは2009年に、ボウタイ（蝶ネクタイ形）のナノアンテナによる単一分子の蛍光の大きな増強を報告しました（題名による）事実。

Anger・Bharadwaj・Novotny は2006年、単一の分子の蛍光の速さを、レーザーを当てた金ナノ粒子との距離の関数として調べました。局所電場の増強は励起の速さを上げ、粒子へのエネルギーの非放射の移動は量子収率を下げる（消光）ため、この二つの効果の競合で、過去の実験では増強か消光のどちらかだけが観察されていました。距離を変えて、蛍光の増強から消光への連続的な移り変わりを初めて実験で示しました。この移り変わりは、粒子を双極子近似の分極する球として扱うだけでは説明できない、としています事実。

金属と分子の距離で、蛍光は強まりも消えもする（概念図） 金属表面からの距離 → 蛍光の強さ（模式） 金属なし 近すぎる：消光 適度な距離：増強 遠い：効果が小さい 金属（粒子） ※ 概念図です。曲線の形、増強の倍率、増強が最大になる距離は示していません（Angerらは連続的な移り変わりを実験で示した［参考資料12］）。 ※ 特定の粒子・色素の測定結果を描いたものではありません。
図4　概念図（ベクター作図）。金属との距離による蛍光の増強から消光への移り変わり。説明用の図で、値は示していません。

7. 素材技術者の視点②：距離は「ナノメートルの膜厚」で決まる

素材技術者の読みどころ：スペーサーの厚みが、増強と消光の分かれ目
  • 分子とアンテナの間の厚さを設計する：Anger らの結果（増強から消光への連続的な移り変わり）は、金属と蛍光分子の間の距離が、効果を決める設計変数であることを示します事実。そのため、金属の上に、厚さを数nm単位で制御したスペーサー層（酸化膜、高分子、分子の膜など）を設ける設計になります（本記事による解説。具体的な最適距離は本稿では確認していません）。
  • 膜厚の制御：厚さのナノメートル制御は、本シリーズ「原子層堆積」編・「ナノコーティングと薄膜」編の領域です。ここで重要なのは膜の均一さで、ピンホールがあれば、金属と分子が直接接して消光する場所になります（本記事による解説）。
  • ホットスポットは素材の欠陥にも弱い：ボウタイの隙間のように、強い電場は隙間のごく小さな領域にできます。隙間の寸法が数nmずれれば増強は桁で変わりうるため、リソグラフィの精度と金属の粒界・粗さが、再現性を決めます（本記事による解説。具体的な数値は本稿では確認していません）。
  • 熱：金属が光を吸収する損失は熱になります。強い光で使う用途では、発熱による構造の変形・変質も設計項目です（本記事による解説。具体的な数値は本稿では確認していません）。

8. メタサーフェス ― 平らな板でレンズをつくる

Yu らは2011年、波長程度の長さで、光の位相を急に変えることで、光ビームを整える新しい自由度が得られることを示しました。位相の応答が場所によって変わる、波長より小さな間隔の共振器の二次元配列が、二つの媒質の境界を通る光に位相の不連続を与えます。シリコン上の金属アンテナの薄い配列で、異常な反射・屈折が観察され、フェルマーの原理から導いた一般化された反射・屈折の法則とよく一致しました事実。 これがメタサーフェスの出発点です。Arbabi らは、誘電体のメタサーフェスで位相と偏光を、波長より小さな空間分解能で、高い透過率で、完全に制御する方法を報告しています（題名による）事実。

Kuznetsov らの総説は、金属のプラズモニクスとは別に、高い屈折率をもつ誘電体のナノ粒子の、強い電気的・磁気的なミー共鳴を操作するナノフォトニクスの新しい分野が出てきたこと、光学ナノアンテナやメタサーフェスの設計で、誘電体は散逸の損失を減らせ、電場と磁場の両方で大きな共鳴の増強が得られることを述べています事実。

本稿の計算：メタレンズの「回折限界の焦点」は何nmか

Khorasaninejad らの報告（開口数 NA ＝ 0.8、波長405・532・660 nm）に、アッベの式（回折限界のスポット径の目安 ≒ λ ÷ (2 × NA)）を当てはめます本稿の計算。

  • 405 nm：約253 nm　／　532 nm：約333 nm　／　660 nm：約413 nm

前提と限界：アッベの式は目安で、実際のスポット径は、光の形や評価の定義によって違います。論文が報告した焦点の大きさそのものではありません。

プラズモニクスとナノフォトニクスの構造・工程を示す解説画像

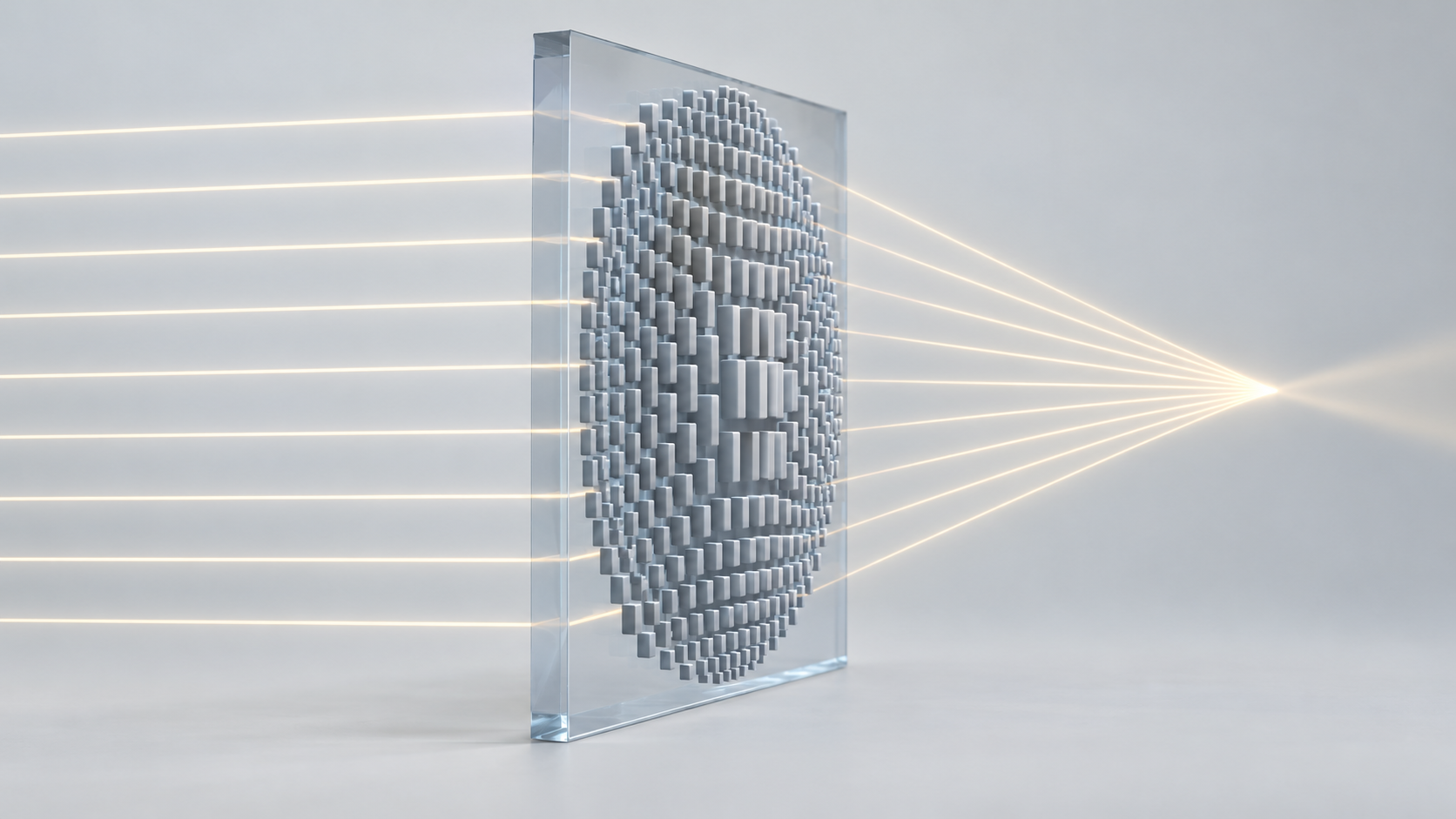

図5　概念画像（ImageGenで生成）。基板上の微細な柱の配列で透過光の位相を調整し、光を集めるメタレンズの模型です。柱の形や数は設計ごとに異なります。
形状・色・寸法は説明用です。数値・原文の対応は下の元図で確認できます。
元のSVG模式図と正確な説明を見る

図の読み方・元図の説明：メタレンズの考え方（概念図） / ガラスの基板 / 平らな波面 / 焦点 / 柱の太さで / 光の遅れが変わる / TiO₂メタレンズの報告 / （Khorasaninejadら 2016） / NA ＝ 0.8 / 波長405・532・660 nmで / 回折限界の集光 / 効率 86・73・66% / 倍率 最大170倍 / 効率の定義・条件は / 論文によって異なる / ※ 左は概念図で、柱の本数・寸法・並びは示していません。右はKhorasaninejadらの報告［参考資料15］の値で、実験室の試作の値です。

メタレンズの考え方（概念図） ガラスの基板 平らな波面 焦点 柱の太さで 光の遅れが変わる TiO₂メタレンズの報告 （Khorasaninejadら 2016） NA ＝ 0.8 波長405・532・660 nmで 回折限界の集光 効率 86・73・66% 倍率 最大170倍 効率の定義・条件は 論文によって異なる ※ 左は概念図で、柱の本数・寸法・並びは示していません。右はKhorasaninejadらの報告［参考資料15］の値で、実験室の試作の値です。
図5　概念図（ベクター作図）。場所によって太さの違う柱が光の遅れを決め、平らな板が光を一点に集める。左は説明用の図、右は論文の報告値で、量産品の性能ではありません。

Khorasaninejad らは2016年、アスペクト比の高い二酸化チタン（TiO2）のメタサーフェスを作製し、開口数0.8のメタレンズとして設計できることを示しました。405、532、660 nmで回折限界の集光を実証し、対応する効率は86%、73%、66%、サブ波長で隔てたナノスケールの構造を分解でき、最大170倍の倍率で、市販の最先端の対物レンズに匹敵する像質を示した、と述べています事実（実験室の試作で、効率の定義と条件は論文によります）。

実用化の例として、メタレンズ企業のMetalenzとSTMicroelectronicsの共同発表（2022年6月9日）は、STのVL53L8（直接飛行時間型、dToF）センサーが、両社の提携でつくったメタ光学素子の市場への初登場で、メタサーフェス技術が民生機器に使われるのは初めてであり、平らなメタサーフェス光学素子をシリコンウェーハ上に、電子部品と並べて、STの前工程の工場で製造している、と述べています（企業発表）事実。 2025年7月10日の発表では、STが「2022年以降、Metalenz IPを使うメタサーフェス光学素子とFlightSenseモジュールを1億4,000万個超出荷した」と述べ、300 mmの半導体製造の工程を使う、としています（企業の記述で、独立した確認ではありません）事実。 Metalenzの2023年6月26日の発表は、UMCの12インチウェーハの工場で、メタサーフェスの製造工程が量産に移ったと述べています（企業発表）事実。

プラズモニクスとナノフォトニクスの構造・工程を示す解説画像
図6　概念図（AI生成イメージ）。半導体の製造工程でつくられるメタサーフェス光学素子のウェーハを、検査する場面を表現したものです。実在の装置・製品の外観ではなく、配置は模式です。

9. 素材技術者の視点③：損失の少ない透明材料に移る

素材技術者の読みどころ：金属から誘電体へ、材料の要件が変わる
  • 損失の回避：金属のプラズモンは損失が大きく（第3章）、Kuznetsov らは、誘電体なら散逸の損失を減らせると述べています事実。メタサーフェスのように光を透過させて使う用途では、金属の損失は大きな不利になるため、誘電体への移行が起きています（本記事による解説）。
  • 材料の要件：Khorasaninejad らが使ったのはTiO2で、可視光で透明で、屈折率が高く、アスペクト比の高い柱をつくれる材料です。本シリーズ「二酸化チタンと光触媒」編のTiO2と同じ材料で、結晶形・成膜法で光学定数が変わる点も共通です（本記事による解説）。
  • 加工の要件：高アスペクト比の微細な柱には、ALD（本シリーズ「原子層堆積」編）、微細なパターニング（「リソグラフィとEUV」「エッチング」編）の組合せが使われます。Khorasaninejad らの論文要旨は、高アスペクト比のTiO2の作製ができることを述べていますが、作製法の詳細は本稿では確認していません。
  • 量産性：企業発表は、300 mmや12インチのウェーハの半導体工程でメタサーフェスを製造していると述べています（上記）。メタサーフェスが「半導体のラインでつくれる光学素子」として動いている、という整理になりますが、収率・コスト・耐環境性は、公開された一次資料では確認できていません。
  • 金属が必要な場面は残る：強い局所電場や、分子のセンシング（LSPR、SERS）は、金属の自由電子の共鳴が必要です。損失が問題の用途は誘電体へ、電場の集中が目的の用途は金属へと、使い分けが進んでいます（本記事による解説）。

10. 用途 ― センシング・光学素子・光取り出し

三つの用途と、使う材料・原理（概念図） センシング 光学素子 光取り出し・太陽電池 使う原理 周りの屈折率で共鳴が動く、 局所電場で信号が増える 材料 金・銀のナノ構造や薄膜 詳しくは 「表面プラズモン共鳴」編 「ラマン分光とSERS」編 使う原理 波長より小さな構造で光の位相 や偏光を操作する 材料 主に透明な高屈折率の誘電体 （TiO₂など） 確認すること 効率の定義、量産時の収率 使う原理 金属ナノ構造で、発光や光の 吸収を増やす（研究の整理） 材料 金属ナノ粒子・周期構造 確認すること 損失（熱）との引き換え。 受光素子は「光検出器」編 ※ 概念図です。数値は示していません。参考資料2・12・14〜17・21〜23の記述を整理した説明用で、個別の製品の性能を示すものではありません。
図7　概念図（ベクター作図）。プラズモニクスとナノフォトニクスの三つの用途と、使う原理・材料の整理。説明用の図で、個別の製品の性能を示すものではありません。

(1) センシング

Haes と Van Duyne（2002年）は、三角形の銀ナノ粒子の局在表面プラズモン共鳴を使ったナノスケールの光バイオセンサーを報告しています（題名による。詳細は本シリーズ「表面プラズモン共鳴」編）事実。 Nagpal らは、テンプレート剥離でつくった構造で、107を超えるラマン散乱の増強を示しています事実（増強係数の読み方は「ラマン分光とSERS」編）。

(2) 光学素子

メタサーフェスの光学素子（第8章）のほか、Yu らは、位相を急に変える金属アンテナの配列で、光学渦（オプティカル・ボルテックス）の生成などを示しています事実。

(3) 発光の取り出しと太陽電池

Okamoto らは2004年に、表面プラズモンで増強した、InGaN量子井戸の発光素子を報告し（題名による）、Atwater と Polman は2010年に、太陽電池の改善のためのプラズモニクスを総説しています（題名による）事実。 金属ナノ構造で光の取り出しや吸収を増やす考え方ですが、第3章の損失の問題と引き換えで、実用の水準や量産品への採用は、本稿では一次資料で確認していません。受光側の素子（フォトダイオードなど）の材料は、本シリーズ「光検出器」編で扱います。

11. 確認できなかったことと、まとめ

確認できなかったこと
  • 具体的な共鳴波長・最適距離・増強倍率：金・銀のナノ粒子の共鳴波長（例：金ナノ球）、蛍光増強が最大になる距離、ボウタイの増強の倍率は、本稿が確認できた資料の範囲では数値を引用していません（計算で仮定した520 nmは仮定）。
  • 題名のみ確認した論文：Barnes らの総説、Arbabi らの論文、Novotny と van Hulst の総説、Kinkhabwala らの論文、Okamoto らの論文、Atwater と Polman の総説は、題名のみを確認しています。
  • メタサーフェスの作製法の詳細・収率・コスト・耐環境性：Khorasaninejad らの作製法の詳細、企業の量産品の収率・コスト・耐環境性は確認していません。
  • 企業の出荷数：「1億4,000万個超」はSTの記述で、独立した確認ではありません。
  • 光取り出し・太陽電池への採用：量産品への採用の状況は一次資料で確認できていません。
  • 代替材料の性能：West らが比較した代替材料（合金、ドープ半導体）の個別の性能指数の値は引用していません。
  • 銀の劣化：銀のナノ構造の酸化・硫化による劣化の速さは、本稿では確認していません。
この記事のまとめ
  • 金属ナノ粒子の「色」は、自由電子の集団振動（LSPR）による。大きさ・形・周りの環境で共鳴が動く事実。金ナノロッドは、アスペクト比1.5〜10で、600〜1300 nmに吸収の極大事実
  • 共鳴は損失で鈍い。位相緩和時間5 fs未満から、線幅は0.26 eV以上（Q値は約9）と見積もれる本稿の計算
  • 金属の「質」が性能を決める。成膜条件、表面の平滑さ、接着層（約2 nmのTiで大きな減衰）事実
  • 分子との距離は設計変数。蛍光は、金属に近づくと増強から消光へ移り変わる事実
  • 損失を避けるなら、透明な誘電体のメタサーフェス。TiO2メタレンズは405〜660 nmで回折限界の集光、効率66〜86%（実験室の値）事実。企業の発表では、半導体工程での量産と1億4,000万個超の出荷（企業の記述）事実
  • 用途で使い分ける。電場の集中が目的なら金属、光の位相の制御や透過の用途は誘電体（本記事による解説）

12. 用語集

プラズモン
金属中の自由電子の集団振動。
局在表面プラズモン共鳴（LSPR）
金属ナノ粒子で、光に応じて電子が集団振動して強く吸収・散乱する共鳴。
ナノアンテナ
光を受けて、ごく小さな領域に強い電場をつくる構造。
ホットスポット
電場が特に強くなる、隙間や先端のごく小さな領域。
消光
分子の励起エネルギーが金属へ移り、蛍光が弱まること。
位相緩和時間
コヒーレントな振動が乱れるまでの時間。短いほど共鳴の線幅が広い。
Q値
共鳴の鋭さの指標（中心のエネルギーを線幅で割った値）。
メタサーフェス
波長より小さな構造を並べ、光の位相・偏光・振幅を場所ごとに操作する薄い板。
メタレンズ
メタサーフェスでつくった、平らなレンズ。
ミー共鳴
高屈折率の誘電体の粒子で起きる、電気的・磁気的な光の共鳴。
テンプレート剥離
平らな鋳型の上に金属を成膜して剥がし、超平滑な面を得る方法。
接着層
金とガラスなどの密着を高める薄い金属層（Tiなど）。プラズモンを減衰させうる。
dToF
光の飛行時間を直接測って距離を求めるセンサー方式。

13. 参考資料（一次情報）

  1. Barnes WL, Dereux A, Ebbesen TW「Surface plasmon subwavelength optics」Nature 2003;424:824–830（題名のみ確認） — doi.org/10.1038/nature01937
  2. Kelly KL, Coronado E, Zhao LL, Schatz GC「The Optical Properties of Metal Nanoparticles: The Influence of Size, Shape, and Dielectric Environment」J Phys Chem B 2003;107:668–677 — doi.org/10.1021/jp026731y
  3. Link S, El-Sayed MA「Size and Temperature Dependence of the Plasmon Absorption of Colloidal Gold Nanoparticles」J Phys Chem B 1999;103:4212–4217 — doi.org/10.1021/jp984796o
  4. Nikoobakht B, El-Sayed MA「Preparation and Growth Mechanism of Gold Nanorods (NRs) Using Seed-Mediated Growth Method」Chem Mater 2003;15:1957–1962 — doi.org/10.1021/cm020732l
  5. Johnson PB, Christy RW「Optical Constants of the Noble Metals」Phys Rev B 1972;6:4370–4379 — doi.org/10.1103/physrevb.6.4370
  6. West PR ほか「Searching for better plasmonic materials」Laser Photonics Rev 2010;4:795–808 — doi.org/10.1002/lpor.200900055
  7. Khurgin JB「How to deal with the loss in plasmonics and metamaterials」Nat Nanotechnol 2015;10:2–6 — doi.org/10.1038/nnano.2014.310
  8. McPeak KM ほか「Plasmonic Films Can Easily Be Better: Rules and Recipes」ACS Photonics 2015;2:326–333 — doi.org/10.1021/ph5004237
  9. Nagpal P ほか「Ultrasmooth Patterned Metals for Plasmonics and Metamaterials」Science 2009;325:594–597 — doi.org/10.1126/science.1174655
  10. Habteyes TG ほか「Metallic Adhesion Layer Induced Plasmon Damping and Molecular Linker as a Nondamping Alternative」ACS Nano 2012;6:5702–5709 — doi.org/10.1021/nn301885u
  11. Novotny L, van Hulst N「Antennas for light」Nat Photonics 2011;5:83–90（題名のみ確認） — doi.org/10.1038/nphoton.2010.237
  12. Anger P, Bharadwaj P, Novotny L「Enhancement and Quenching of Single-Molecule Fluorescence」Phys Rev Lett 2006;96:113002 — doi.org/10.1103/physrevlett.96.113002
  13. Kinkhabwala A ほか「Large single-molecule fluorescence enhancements produced by a bowtie nanoantenna」Nat Photonics 2009;3:654–657（題名のみ確認） — doi.org/10.1038/nphoton.2009.187
  14. Yu N ほか「Light Propagation with Phase Discontinuities: Generalized Laws of Reflection and Refraction」Science 2011;334:333–337 — doi.org/10.1126/science.1210713
  15. Khorasaninejad M ほか「Metalenses at visible wavelengths: Diffraction-limited focusing and subwavelength resolution imaging」Science 2016;352:1190–1194 — doi.org/10.1126/science.aaf6644
  16. Arbabi A ほか「Dielectric metasurfaces for complete control of phase and polarization with subwavelength spatial resolution and high transmission」Nat Nanotechnol 2015;10:937–943（題名のみ確認） — doi.org/10.1038/nnano.2015.186
  17. Kuznetsov AI ほか「Optically resonant dielectric nanostructures」Science 2016;354:aag2472 — doi.org/10.1126/science.aag2472
  18. Metalenz, STMicroelectronics 共同発表「Metalenz and STMicroelectronics Deliver World’s First Optical Metasurface Technology for Consumer Electronics Devices」（2022年6月9日。企業発表） — metalenz.com
  19. STMicroelectronics, Metalenz 共同発表「STMicroelectronics and Metalenz Sign a New License Agreement to Accelerate Metasurface Optics Adoption」（2025年7月10日。企業発表） — metalenz.com
  20. Metalenz 発表「Metalenz Launches its Metasurface Optics on the Open Market in Partnership with UMC」（2023年6月26日。企業発表） — metalenz.com
  21. Haes AJ, Van Duyne RP「A nanoscale optical biosensor: sensitivity and selectivity of an approach based on the localized surface plasmon resonance spectroscopy of triangular silver nanoparticles」J Am Chem Soc 2002;124:10596–10604（題名のみ確認） — doi.org/10.1021/ja020393x
  22. Okamoto K ほか「Surface-plasmon-enhanced light emitters based on InGaN quantum wells」Nat Mater 2004;3:601–605（題名のみ確認） — doi.org/10.1038/nmat1198
  23. Atwater HA, Polman A「Plasmonics for improved photovoltaic devices」Nat Mater 2010;9:205–213（題名のみ確認） — doi.org/10.1038/nmat2629

14. 主張と出典の対応表（監査）

本文の主張根拠区分
Barnes・Dereux・Ebbesenの2003年の総説「Surface plasmon subwavelength optics」があること（題名による）Barnesら（2003）［参考資料 1］https://doi.org/10.1038/nature01937事実
金属ナノ粒子の光学的性質が大きさ・形・周りの誘電的環境で変わること、球の双極子と四重極のプラズモン共鳴、消光・散乱断面積や局所電場の計算法、三角形の銀粒子などへの応用Kellyら（2003）［参考資料 2］https://doi.org/10.1021/jp026731y事実
直径9・15・22・48・99 nmの金ナノ粒子の水中のプラズモン吸収、バンド幅が25 nm未満では小さいほど・25 nmより大きいと大きいほど増えること、均一な広がり、位相緩和時間5 fs未満Link・El-Sayed（1999）［参考資料 3］https://doi.org/10.1021/jp984796o事実
アスペクト比1.5〜10の金ナノロッドの表面プラズモン吸収の極大が600〜1300 nmであること、CTABでキャップした種結晶で非円柱状のロッドや球状粒子の割合が減ったことNikoobakht・El-Sayed（2003）［参考資料 4］https://doi.org/10.1021/cm020732l事実
銅・銀・金の光学定数nとkを0.5〜6.5 eVで測定したこと（膜厚185〜500 Å、250〜500 Åでは厚さによらず、アニールと時効で変わらず、誤差0.02未満）Johnson・Christy（1972）［参考資料 5］https://doi.org/10.1103/physrevb.6.4370事実
プラズモニクスのデバイスが材料の損失で大きな課題に直面していること、金属・合金・高濃度ドープ半導体の比較と、デバイスごとの性能指数での評価Westら（2010）［参考資料 6］https://doi.org/10.1002/lpor.200900055事実
金属の損失がすべてのプラズモニクス・メタマテリアル構造の性能に影響し、損失への対処が実用化の度合いを決めることKhurgin（2015）［参考資料 7］https://doi.org/10.1038/nnano.2014.310事実
高品質のAl・Cu・Au・Ag膜を一般的な熱蒸着装置で成膜する規則とレシピ、多くの研究者が誤った条件で成膜していることMcPeakら（2015）［参考資料 8］https://doi.org/10.1021/ph5004237事実
テンプレート剥離とパターン付きシリコン基板で超平滑なパターン付き純金属膜を得たこと、表面プラズモンの伝搬長が理論値に近づいたこと、ラマン散乱の増強が10⁷を超えたことNagpalら（2009）［参考資料 9］https://doi.org/10.1126/science.1174655事実
約2 nmのTi接着層が金ナノロッドの位相緩和時間と散乱の振幅を下げること、分子の接着（MPTMS）では減衰が見られないことHabteyesら（2012）［参考資料 10］https://doi.org/10.1021/nn301885u事実
Novotny・van Hulstの2011年の総説「Antennas for light」があること（題名による）Novotny・van Hulst（2011）［参考資料 11］https://doi.org/10.1038/nphoton.2010.237事実
単一分子の蛍光が金ナノ粒子との距離で増強から消光へ連続的に移り変わることを実験で示したことAngerら（2006）［参考資料 12］https://doi.org/10.1103/physrevlett.96.113002事実
ボウタイのナノアンテナによる単一分子の蛍光の大きな増強の論文があること（題名による）Kinkhabwalaら（2009）［参考資料 13］https://doi.org/10.1038/nphoton.2009.187事実
位相を急に変える金属アンテナの配列で、一般化された反射・屈折の法則、光学渦の生成Yuら（2011）［参考資料 14］https://doi.org/10.1126/science.1210713事実
アスペクト比の高いTiO₂メタサーフェスでNA 0.8のメタレンズ、405・532・660 nmで回折限界の集光、効率86・73・66%、倍率最大170倍、市販の対物レンズに匹敵する像質Khorasaninejadら（2016）［参考資料 15］https://doi.org/10.1126/science.aaf6644事実
誘電体メタサーフェスで位相と偏光を完全に制御する論文があること（題名による）Arbabiら（2015）［参考資料 16］https://doi.org/10.1038/nnano.2015.186事実
高屈折率誘電体のミー共鳴を使うナノフォトニクスで、散逸の損失を減らせ、電場と磁場の共鳴の増強が得られることKuznetsovら（2016）［参考資料 17］https://doi.org/10.1126/science.aag2472事実
ST VL53L8（dToF）センサーでのメタ光学素子の市場への初登場（2022年6月9日）、シリコンウェーハ上でSTの前工程の工場で製造（企業発表）Metalenz・ST 共同発表（2022）［参考資料 18］https://metalenz.com/metalenz-and-stmicroelectronics-deliver-worlds-first-optical-metasurface-technology-for-consumer-electronics-devices/事実
2022年以降1億4,000万個超のメタサーフェス光学素子とFlightSenseモジュールを出荷、300 mmの工程（STの記述、2025年7月10日、企業発表）ST・Metalenz 共同発表（2025）［参考資料 19］https://metalenz.com/stmicroelectronics-and-metalenz-sign-a-new-license-agreement-to-accelerate-metasurface-optics-adoption/事実
UMCの12インチウェーハの工場でメタサーフェスの製造工程が量産に移ったこと（2023年6月26日、企業発表）Metalenz 発表（2023、UMC）［参考資料 20］https://metalenz.com/metalenz-launches-its-metasurface-optics-on-the-open-market-in-partnership-with-umc/事実
三角形の銀ナノ粒子のLSPRを使うナノスケールの光バイオセンサーの論文があること（題名による）Haes・Van Duyne（2002）［参考資料 21］https://doi.org/10.1021/ja020393x事実
表面プラズモンで増強したInGaN量子井戸の発光素子の論文があること（題名による）Okamotoら（2004）［参考資料 22］https://doi.org/10.1038/nmat1198事実
太陽電池の改善のためのプラズモニクスの総説があること（題名による）Atwater・Polman（2010）［参考資料 23］https://doi.org/10.1038/nmat2629事実
600 nmは約2.07 eV、1300 nmは約0.95 eV、エネルギーで約2.2倍の幅本稿の計算本稿の計算
位相緩和時間5 fs未満から、線幅Γ ≧ 2ħ/T₂ ≒ 0.26 eV、中心520 nm（仮定）で約57 nm、Q値は約9本稿の計算本稿の計算
NA 0.8での回折限界のスポット径の目安λ/(2NA)が405 nmで約253 nm、532 nmで約333 nm、660 nmで約413 nm本稿の計算本稿の計算
LSPRの概念、金属の質（成膜・平滑さ・接着層）が性能を決めるという整理、スペーサーの厚みが増強と消光の分かれ目という整理、ホットスポットの再現性、熱の影響、金属から誘電体へ材料の要件が変わるという整理、用途の使い分け解説（本稿）解説
共鳴波長（金ナノ球など）・最適距離・増強倍率の具体的な数値、作製法の詳細・収率・コスト・耐環境性、光取り出し・太陽電池への量産採用、銀の劣化の速さ本稿の調査範囲では確認できなかった未確定／将来
