TECHNOLOGY EXPLAINER

MXeneとナノシート
― 「削り出す」二次元材料は、作り方より保管で差がつく

MXene（マキシン）は、層状の金属炭化物（MAX相）から、アルミニウムなどの層を酸で溶かし出し、残った層を剥がして作る二次元材料です。 金属のように電気を通し、表面は水になじみます。一方で、水に分散した状態では酸化して劣化します。 この記事では、MXeneの構造と合成、表面官能基、酸化と保管、グラフェン以外の二次元ナノシート（酸化物・窒化ホウ素・遷移金属ジカルコゲナイド）の位置づけ、そして用途が実験室・実証のどの段階にあるかを、論文にもとづいて整理します。

構成：Advanced Materials、Nature、Science、Nature Reviews Materials、ACS Nano、Chemistry of Materials ほかの査読論文を一次情報として使用／最終更新 2026年10月

MXeneとナノシートの構造・工程を示す解説画像

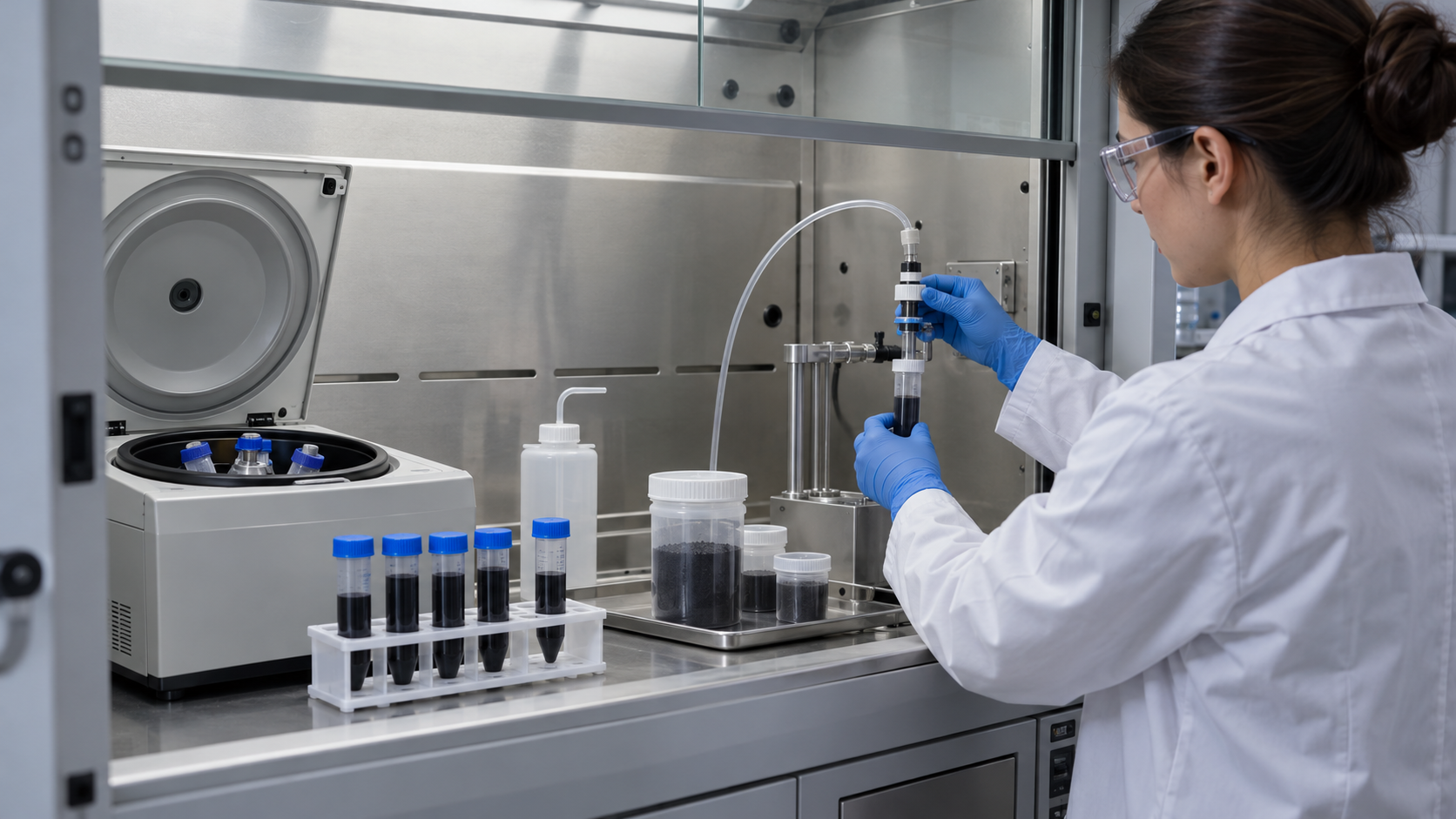

密閉系の湿式処理設備と、処理後のMXene分散液の試料を示します。酸を開放容器へ注ぐ手順を示す図ではありません。 ImageGen生成の概念画像。実際の設備・製品・寸法・測定結果を再現するものではありません。
この記事の構成
  1. MXeneとナノシートとは何か（3行でつかむ）
  2. 構造と合成 ― MAX相からA層を溶かし出す
  3. 本稿の計算：表面官能基で、式量はどれだけ変わるか
  4. 素材技術者の視点①：「Ti₃C₂Tₓ」は1つの化合物ではない
  5. 酸化安定性と保管
  6. 本稿の計算：保管の長さと、膜の面抵抗・遮蔽の数字
  7. 二次元ナノシートの位置づけ ― 導体・半導体・絶縁体
  8. 用途 ― 実験室と実証の段階
  9. 素材技術者の視点②：保管と受け入れの手順に落とす
  10. 確認できなかったこと／このシリーズの他の記事との分担
  11. 用語集／参考資料／出典対応表
本記事の表記ルール

事実＝論文に記載のある内容（出典リンクあり）
本稿の計算＝明示した前提をもとに本記事が算出した値
未確定／将来＝計画・見通しであり、実績が確認できていない事項
このほか、材料設計上の読み取りは「解説」として区別しています。
グラフェンは本シリーズ「グラフェン」編、カーボンナノチューブは「カーボンナノチューブ」編で扱います。本記事は、それ以外の二次元材料（MXeneを中心に、酸化物・窒化ホウ素・遷移金属ジカルコゲナイド）を扱います。 酸（フッ化水素酸など）を使う合成は、特別な設備と手順を必要とします。本記事は合成の手順書ではなく、個別の作業についての助言はしません。

1. MXeneとナノシートとは何か（3行でつかむ）

MXeneは、MAX相（Mₙ₊₁AXₙ：遷移金属M、A族の元素A、炭素または窒素X）から、A層を選択的にエッチングして作る二次元の遷移金属炭化物・窒化物です。 MAX相は、金属的に導電性のある層状の固体で、強い金属結合・イオン結合・共有結合でつながっています事実［参考資料2］。 2011年にNaguibらが、Ti₃AlC₂をフッ化水素酸（HF）で室温で剥離して、Ti₃C₂のナノシート・多層構造・円錐状のスクロールを得たと報告したのが最初です事実［参考資料1］。

  • 金属の導電性と、水になじむ表面：MXeneは、遷移金属炭化物の金属的な導電性と、水酸基や酸素で終わる表面の親水性を併せ持ち、「導電性の粘土」のように振る舞う、と整理されています事実［参考資料2］。約20種が合成され、数十種が理論で予測されています事実［参考資料4］
  • 作る側の自由度が大きい：溶かし出す「上から下」の方式なので、反応容器の体積に合わせて量を増やせます。Ti₃C₂Tₓを1 gと50 gのバッチで比べ、構造・組成が本質的に同じだったと報告されています事実［参考資料9］
  • 難しさは保管にある：水に分散したMXeneは、溶存酸素で酸化してアナターゼ（TiO₂）になります。開いた容器では15日で劣化が完了したという報告もあります事実［参考資料7］（第5章）
この記事でいちばん大事な一行

MXeneの値は、「どの前駆体から、どの方法で作り、どの表面で、どれだけ保管した試料か」とセットで読みます。 同じ「Ti₃C₂」でも、エッチングの方法で表面の官能基の割合が変わり事実［参考資料6］、前駆体の結晶性で酸化に対する強さが変わります事実［参考資料8］。 導電率の数字が1桁違うとき、材料が違うのか、保管の長さが違うのかを、まず確かめます（本記事による解説）。

2. 構造と合成 ― MAX相からA層を溶かし出す

MAX相は、「M層と炭素（または窒素）層の積み重ねの間に、A層が挟まった」構造です。 MXeneの合成は、Aだけを選択的に溶かし出し、残ったM–X層（Mₙ₊₁Xₙ）の表面を、官能基（T）で終端させる工程です。 そのため、化学式は Mₙ₊₁XₙTₓ と書かれます。

MXeneとナノシートの構造・工程を示す解説画像

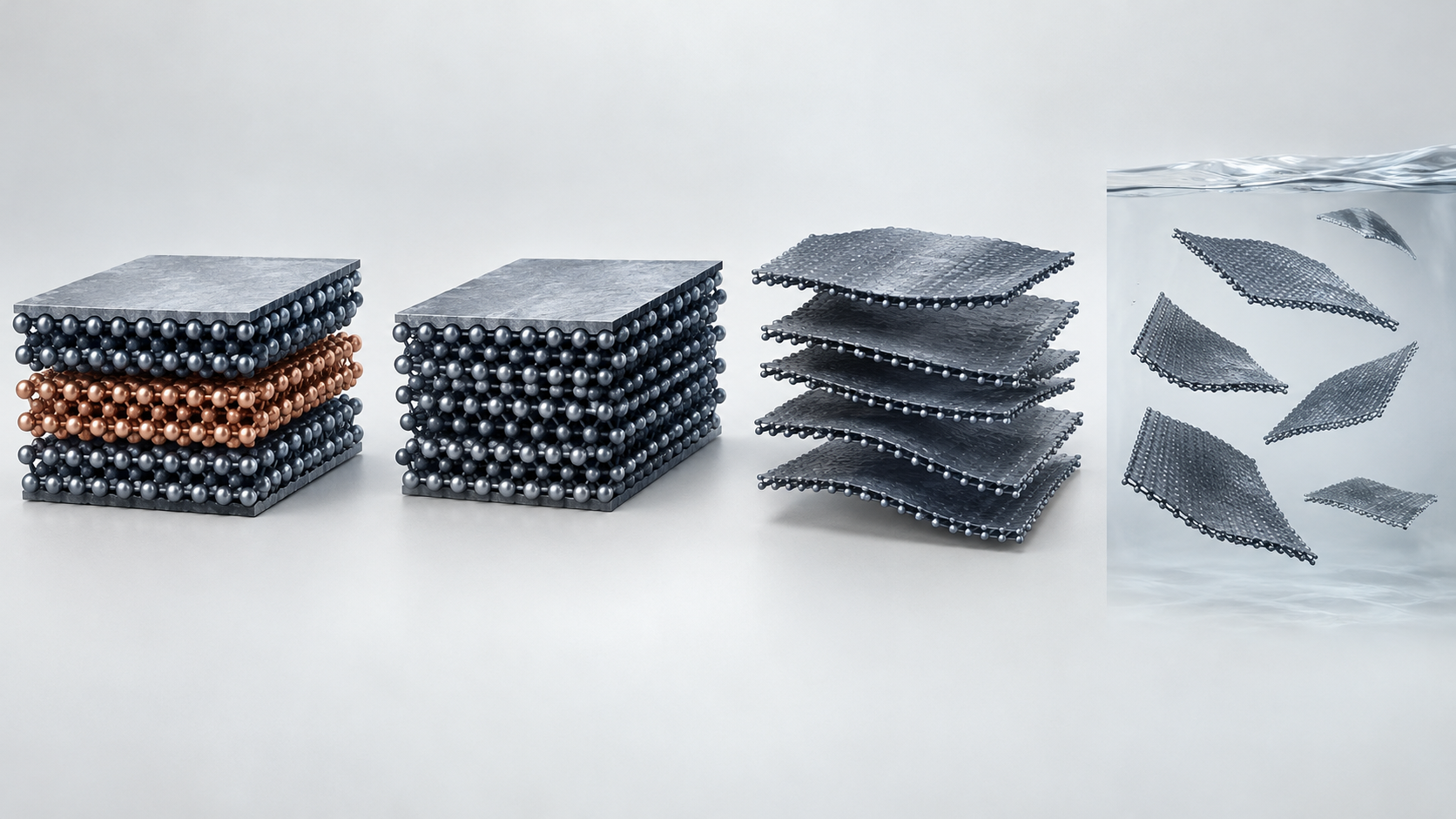

図1　概念画像（ImageGenで生成）。左から、A層を含むMAX相、A層を除いた積層体、層間が開いた状態、剥離したナノシート。原子配列や厚さを再現した模型ではありません。 ［参考資料1・2・4］
形状・色・寸法は説明用です。数値・原文の対応は下の元図で確認できます。
元のSVG模式図と正確な説明を見る

図の読み方・元図の説明：MAX相からMXeneまで（概念図） / Ti₃AlC₂ から Ti₃C₂Tₓ の例。層の数・間隔・原子の並びは模式です / ① MAX相 / ② A層を溶かす / ③ 多層の積層体 / ④ 剥離（デラミネーション） / M–X層（青）と / A層（黄）の積み重ね / 酸でAだけを / 選択的にエッチング / 層の間に水・イオン / が入り、表面は / –O／–OH／–Fで終端 / 1〜数層のシートに / 分かれた水中の分散液 / → 保管で酸化（第5章） / ※ ①は MAX相がA層を挟んだ層状の固体であること［参考資料2］、②の選択的エッチングと③④の表面終端は MXene の総説［参考資料2・4］によります。 / ※ 色・原子の並び・層の数は説明用です。実際の積層の厚さや層間の化学種を示すものではありません。 / ※ エッチング液の種類（HF、LiFとHCl など）で、手に入る形と表面が変わります（下表）。

MAX相からMXeneまで（概念図） Ti₃AlC₂ から Ti₃C₂Tₓ の例。層の数・間隔・原子の並びは模式です ① MAX相 ② A層を溶かす ③ 多層の積層体 ④ 剥離（デラミネーション） M–X層（青）と A層（黄）の積み重ね 酸でAだけを 選択的にエッチング 層の間に水・イオン が入り、表面は –O／–OH／–Fで終端 1〜数層のシートに 分かれた水中の分散液 → 保管で酸化（第5章） ※ ①は MAX相がA層を挟んだ層状の固体であること［参考資料2］、②の選択的エッチングと③④の表面終端は MXene の総説［参考資料2・4］によります。 ※ 色・原子の並び・層の数は説明用です。実際の積層の厚さや層間の化学種を示すものではありません。 ※ エッチング液の種類（HF、LiFとHCl など）で、手に入る形と表面が変わります（下表）。
図1　概念図（ベクター作図）。MAX相からMXeneの分散液までの流れを整理しました［参考資料1・2・4］。数・厚さ・原子の並びは説明用で、実測像ではありません。
報告方法と得られたもの（条件つき）素材側の読みどころ
Naguibら 2011Ti₃AlC₂ を室温でHFで剥離し、2次元のTi₃C₂ナノシート、多層構造、円錐状スクロールを得た。Ti₃AlC₂ は60種超の層状の三元炭化物・窒化物の1つで、他にも広げられる事実［参考資料1］最初の報告。強酸（HF）を使う。出てくる形（シート・多層・スクロール）が混在する（解説）
Ghidiuら 2014Alをフッ化リチウムLiFと塩酸HClの混合液でエッチング。親水性で、水を含むと体積が膨らみ、粘土のように成形でき、乾かすと導電性の固体に。厚さ数十 µm の膜に圧延できる。添加物なしの膜の体積容量は最大 900 F/cm³。濃いHFの取り扱いを避けられ、膜作製もはるかに速い事実［参考資料3］「クレイ」法。HFを使わない点が、設備・安全面で扱いやすいと著者は述べる。表面の化学種と層間のイオンが、HF法と違う（解説）
Lipatovら 2016改良した合成で高品質な単層Ti₃C₂Tₓ薄片を作り、電界効果トランジスタを作製。1枚の薄片で導電率 4600 ± 1100 S/cm、電界効果の電子移動度 2.6 ± 0.7 cm²/V·s。多層膜の抵抗率は1枚の薄片の約1桁上にとどまる事実［参考資料5］1枚の薄片の値と、膜の値を分けて書いている。薄片どうしの接触が良いことを示す（著者の記述）
Shuckら 2020Ti₃C₂Tₓ を1 gと50 gのバッチで合成し、SEM・XRD・DLS・ラマン・XPS・紫外可視・導電率で、構造・組成が本質的に同じだったと報告。エッチングは容器の体積全体で起きるので、反応容器の体積で量を増やせると述べる事実［参考資料9］50 g は研究室のバッチ規模。製造規模の実績ではない（解説）

各論文の要旨の記述です。前駆体・エッチング液・測定法が違うため、行どうしの優劣を示す表ではありません。

3. 本稿の計算：表面官能基で、式量はどれだけ変わるか

MXeneの表面は、水酸基（–OH）、酸素（–O）、フッ素（–F）で終端されます事実［参考資料4］。 Hopeらの核磁気共鳴（NMR）の研究は、Ti₃C₂Tₓの内部の表面で、–Fと–OHが密に混ざっていること、–OHは–Fや–Oよりかなり少ないこと、そして割合が合成法に強く依存することを示しました事実［参考資料6］。 終端の違いが、質量あたりの数字にどれだけ効くかを、式量で見てみます本稿の計算。

本稿の計算：Ti₃C₂ の1式あたりの質量と、終端の違い
  • 前提：原子量 Ti 47.867、C 12.011、O 15.999、F 18.998、H 1.008（標準的な値）。表面は、Ti₃C₂ の1式あたり2つの官能基で終端される理想的な場合（x＝2）とする
  • 素の Ti₃C₂：3 × 47.867 ＋ 2 × 12.011 ＝ 167.6
  • Ti₃C₂O₂：167.6 ＋ 2 × 15.999 ＝ 199.6（素の約 1.19 倍）
  • Ti₃C₂(OH)₂：167.6 ＋ 2 × 17.007 ＝ 201.6（約 1.20 倍）
  • Ti₃C₂F₂：167.6 ＋ 2 × 18.998 ＝ 205.6（約 1.23 倍）

前提と限界：x＝2 の理想化で、実際は終端の割合も欠損も試料で違います。論文が示したのは割合が合成法で変わるという定性的な結果で、ここで使った式量は本稿の計算です。結論：終端を含めるかどうかで式量は約19〜23%変わり、終端の種類（–O、–OH、–F）どうしの差は最大でも約3%です。したがって、質量あたりの容量や導電率などの数字は、「終端込みの式量で割ったか」で約20%動き、終端の割合の違いは数%の効きです（解説）。

4. 素材技術者の視点①：「Ti₃C₂Tₓ」は1つの化合物ではない

素材技術者の読みどころ：4つの履歴を確認する

「Ti₃C₂Tₓ」という名前の下に、次の4つの履歴の違う材料が入っています。購入・受け入れの確認項目に読み替えると、次のようになります（以下は本記事による解説）。

  • 前駆体（MAX相）：MAX相に余分なAlを加えて合成すると、結晶性と炭素の化学量論が良くなり、そこから作ったMXeneは酸化に強く、導電率が最大 20,000 S/cm まで上がると報告されています事実［参考資料8］。前駆体のロット・合成法を確かめます
  • エッチング液：HF法とLiF／HCl法で、表面の化学種と層間のイオンが違います（第2・3章）。「HF不使用」は安全面の特徴で、性質が同じという意味ではありません
  • 薄片の大きさ：小さな薄片ほど不安定です事実［参考資料7］。大きな薄片は導電率に有利ですが、分散・成膜の条件が変わります
  • 保管の履歴：製造からの日数、保管の雰囲気・温度、分散液か乾燥膜か。同じロットでも、数週間で別の材料になりえます（第5章）

5. 酸化安定性と保管

MXeneの実用化を妨げる大きな要因は、新しく作った試料が、水に分散した状態で酸化・劣化する速さです事実［参考資料8］。 Zhangらは、Ti₃C₂Tₓの水中のコロイド分散液を調べ、開いた容器では5日・10日・15日で、それぞれ42%・85%・100%が劣化し、アナターゼ（TiO₂）を主成分とする白濁した分散液になったと報告しました。 一方、アルゴンで満たした密閉瓶に5 ℃で保管すると、主な酸化剤である溶存酸素がなくなるので、分散液を良く保てたとしています。劣化は薄片の端から始まり、小さな薄片ほど不安定で、劣化の時定数から薄片の大きさを紫外可視スペクトルで見積もる方法も示されています事実［参考資料7］。

水分散MXeneの劣化と、保管の条件（報告値の整理） Zhang ら（2017）と Mathis ら（2021）の記述。試料・前駆体・条件は論文ごとに違います 開いた容器（Zhang ら） 密閉・Ar・5 ℃／前駆体の改良 5日 42% 10日 85% 15日 100% 劣化の割合（分散液の組成） 端から始まり、小さな薄片ほど不安定 主成分はアナターゼ（TiO₂） Ar・密閉・5 ℃（Zhang） 溶存酸素を除くと、よく保てた Al過剰のMAX相から作った分散液 保存期間 10か月超（従来は1〜2週間） 空気中の酸化開始が100〜150 ℃高い 導電率 最大 20,000 S/cm（Mathis） いずれも「その研究の」試料と条件の値 酸化を決めるのは、酸素・温度・薄片の大きさ・前駆体の質 ※ 42%・85%・100% と保管の条件は Zhang ら［参考資料7］、10か月超・1〜2週間・100〜150 ℃・20,000 S/cm は Mathis ら［参考資料8］によります。 ※ 研究が違うので、左右の値を同じ尺度で比べるものではありません。棒の長さは劣化の割合です。
図2　概念図（ベクター作図）。分散液の劣化の報告と、保管・前駆体の改良の報告を整理しました［参考資料7・8］。異なる研究の値であり、条件が違うので、優劣や比較の尺度を示すものではありません。

Lipatovらは、1枚のTi₃C₂Tₓ薄片を湿った空気中に置いて導電率を追い、24時間を超えても高い導電率を保つこと、最初の指数関数的な低下のあと、導電率は時間とともに直線的に下がること（薄片の端の酸化と整合する）を報告しています事実［参考資料5］。 Mathisらは、MAX相の合成時にAlを余分に加えると、結晶性と炭素の化学量論が良くなったAl–Ti₃AlC₂が得られ、そこから作ったAl–Ti₃C₂の水分散液は10か月以上（従来のTi₃C₂は1〜2週間）保存でき、空気中の酸化の開始温度が100〜150 ℃高くなったと報告しています。10か月保存した分散液から作った自立膜でも、導電率の低下と酸化は小さかったとしています事実［参考資料8］。

6. 本稿の計算：保管の長さと、膜の面抵抗・遮蔽の数字

論文の数字を結びつけて、桁を確かめます本稿の計算。

本稿の計算：保存期間の比、面抵抗、遮蔽効果の割合
  • 保存期間の比：10か月を約300日（1か月30日と仮定）とすると、300 ÷ 14 ＝ 約 21、300 ÷ 7 ＝ 約 43。つまり、Mathis らの報告では、従来（1〜2週間）の約21〜43倍以上（「10か月超」なので下限）
  • 膜の面抵抗：Shahzad らの膜の導電率 4600 S/cm、厚さ 45 µm（＝4.5×10⁻³ cm）のとき、面抵抗 ＝ 1 ÷ (導電率 × 厚さ) ＝ 1 ÷ (4600 × 4.5×10⁻³) ＝ 約 0.048 Ω/□。厚さ 2.5 µm なら 1 ÷ (4600 × 2.5×10⁻⁴) ＝ 約 0.87 Ω/□
  • 遮蔽効果の割合：92 dB は、透過する電力が 10⁻⁹·² ＝ 約 6.3×10⁻¹⁰（元の約 10 億分の 0.6）、50 dB は 10⁻⁵（10万分の1）

前提と限界：「10か月＝300日」は本稿の仮定です。また、保存期間の比は別の研究・別の前駆体の値の比であり、同じ条件の比較ではありません。面抵抗の式は、膜が均一で、導電率が膜全体で同じとした見積もりです（Shahzad らの 4600 S/cm は同論文の値）。dB の換算は、遮蔽効果＝透過電力比の常用対数の10倍という定義にもとづく計算です。

7. 二次元ナノシートの位置づけ ― 導体・半導体・絶縁体

グラフェンの発見以降、剥がせる層状の結晶は、広い材料群として扱われるようになりました。 Novoselovらは2005年に、機械的な劈開で、グラフェン、窒化ホウ素、二硫化物、複合酸化物などの二次元の結晶を作り、空気中で安定で、高い結晶品質をもち、巨視的に連続であると報告しています事実［参考資料11］。 GeimとGrigorievaは2013年に、これらを個々の原子面に分解して設計どおりに積み重ねた「ファンデルワールス ヘテロ構造」に注目しています事実［参考資料12］。

二次元ナノシートの役割（本記事による整理） 導体・半導体・絶縁体がそろうと、積み重ねて素子を作れる 導体 半導体 絶縁体・誘電体 グラフェン、MXene グラフェンは半金属で バンドギャップがない MXeneは金属的な導電性 Ti₃C₂Tₓ 1枚で 4600 S/cm （Lipatov 2016） MoS₂ などの TMD 単層でバンドギャップは 直接遷移に変わる 単層MoS₂：移動度 200 cm²/V·s 以上、オン／オフ比 10⁸ （Radisavljevic 2011） h-BN、酸化物ナノシート h-BN：紫外域に直接ギャップ （215 nm付近、Watanabe 2004） 酸化物：厚さ約1 nm、 横方向はサブµm〜数十µm （Ma・Sasaki 2010） 層ごとに役割を選んで積み重ねる発想がファンデルワールスヘテロ構造 ※ 値は各論文の要旨の記述で、試料・測定条件が異なります［参考資料5・19・16・13］。優劣を示すものではありません。 ※ 「導体・半導体・絶縁体」の3分類は本記事の整理です。グラフェンにバンドギャップがない点は Radisavljevic らの記述［参考資料19］によります。
図3　概念図（ベクター作図）。二次元ナノシートを役割で整理しました［参考資料11・12・5・19・16・13］。3分類は本記事のもので、各材料の値は条件が異なる研究の報告です。
材料群報告・記述（条件つき）作り方・素材側の読みどころ
酸化物・水酸化物ナノシート陽イオンを交換できる層状遷移金属酸化物や、陰イオンを交換できる層状水酸化物を、個々の層（ナノシート）に剥離。厚さは約1 nm、横方向はサブµmから数十µm。溶液プロセスで多層膜やナノコンポジットに組み上げられる事実［参考資料13］。レピドクロサイト型のチタン酸を水酸化テトラブチルアンモニウム水溶液で剥離し、安定なコロイドを得た（1996年）事実［参考資料14］。誘電体ナノシートは、グラフェンが導体であるのに対し、絶縁体・ゲート誘電体として次世代のナノエレクトロニクスに使える可能性がある事実［参考資料15］かさ高いイオンの挿入で層間を広げて剥がす「溶液」の方法。MXeneと同じく、溶液中で層をそろえる、再積層を制御するのが課題（解説）
六方晶窒化ホウ素（h-BN）高圧・高温で得た純粋なh-BN単結晶は、215 nm付近に直接遷移の発光を示し、室温の紫外レーザー発振の証拠が得られた事実［参考資料16］。単結晶のh-BN基板上のグラフェンは、SiO₂上より移動度が「ほぼ1桁」良い（グラフェン編）事実［参考資料17］絶縁性で原子レベルに平らな「下地」。窒化ホウ素の単結晶の質が、重ねた素子の性能に効く（解説）
遷移金属ジカルコゲナイド（TMD）MoS₂は、厚さを1層にすると、間接ギャップが0.6 eV超高い側へ動いて直接ギャップになり、単層は強く発光する（単層の発光効率は、バルクの10⁴倍超）事実［参考資料18］。単層MoS₂のトランジスタは、HfO₂のゲート絶縁膜で、室温の移動度 200 cm²/V·s以上、オン／オフ比 1×10⁸、極めて小さい待機電力事実［参考資料19］。MX₂型（Mは Mo・Wなど、Xは S・Se・Te）が半導体の代替として注目される事実［参考資料20］グラフェンにないバンドギャップをもつ。移動度の数字は、ゲート絶縁膜・基板・測定法に依存（解説）
液相剥離（一般）MoS₂、WS₂、MoSe₂、MoTe₂、TaSe₂、NbSe₂、NiTe₂、BN、Bi₂Te₃などの層状化合物が、一般的な溶媒に効率よく分散し、薄片や膜にできる。WS₂とMoS₂は高分子を補強し、WS₂／CNTの混成膜は高い導電率で熱電特性が有望事実［参考資料21］グラフェンの液相剥離（グラフェン編の第3章）と同じ原理。大きさ・厚さの分布が混在する（解説）

各論文の要旨の記述。材料・試料・測定条件が違うため、行どうしの優劣を示す表ではありません。

MXeneとナノシートの構造・工程を示す解説画像

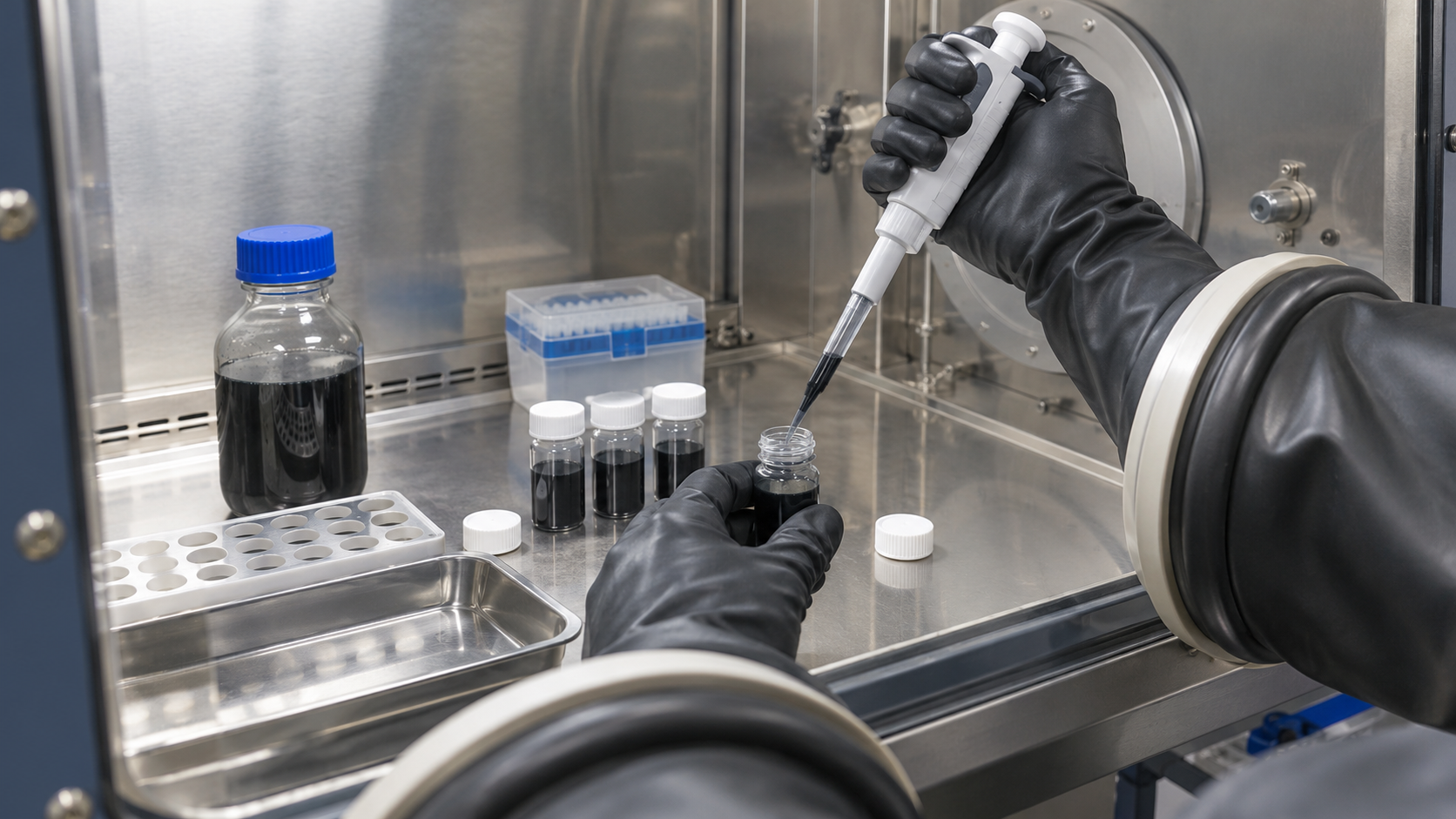

図4　概念図（AI生成イメージ）。分散液を、酸素を除いた密閉容器に小分けにして保管する場面を表現したものです。特定の装置・製品・実際の見た目を示すものではありません。保管の条件（アルゴン・5 ℃・密閉）は第5章の報告にもとづきます。

8. 用途 ― 実験室と実証の段階

MXeneと二次元ナノシートの用途は、ほとんどが実験室の報告です。ここでは、報告されている内容を、確認できた段階ごとに分けます。製品として売られていることの確認は、本稿の調査範囲では行えませんでした（第10章）。

用途ごとに「確認できた段階」を並べる（本記事による整理） ● ＝ 査読論文で確認できた　／　○ ＝ 本稿の調査範囲では確認できなかった 用途 実験室の報告 素子・量の実証 製品として販売 MXene：エネルギー貯蔵 MXene：EMI遮蔽 MXene：合成の量 TMD：トランジスタ 酸化物：誘電体 Ghidiu 2014 Shahzad 2016 50 g バッチ（Shuck 2020） 単層素子（Radisavljevic 2011） Osada・Sasaki 2012（総説）
図5　概念図（ベクター作図）。用途ごとに、確認できた段階を整理しました［参考資料3・10・9・19・15］。○は「存在しない」ではなく「本稿では確認できなかった」の意味で、整理は本記事によるものです。
用途報告・記述（条件つき）段階
エネルギー貯蔵（MXene）LiF／HClで作った Ti₃C₂ の「クレイ」から、添加物なしの膜で体積容量が最大 900 F/cm³、サイクル特性・レート特性も優れる。炭素系電極の最良の体積容量は約 300 F/cm³、水和した酸化ルテニウムは薄膜で 1,000〜1,500 F/cm³（同論文の記述）事実［参考資料3］。総説は、約20種のMXeneが合成され、エネルギー貯蔵、EMI遮蔽、複合材の補強、水の浄化、センサー、潤滑、触媒などの用途があると整理事実［参考資料4］実験室。電極の膜での値で、セル・パッケージの値ではない（解説）
EMI遮蔽（MXene）厚さ 45 µm の Ti₃C₂Tₓ 膜で遮蔽効果 92 dB（2.5 µm の膜でも50 dB超）。同論文は、同じ厚さの合成材料の中で最も高いと述べる。導電率 4600 S/cm と、膜の中の薄片での多重反射が原因事実［参考資料10］実験室。著者の主張（「最高」）を、そのまま一般化しない
合成の量（MXene）Ti₃C₂Tₓ を 1 g と 50 g で合成し、構造・性質が本質的に同じ。著者は、反応容器の体積で量を増やせるので、商用化に向けて拡大できると述べる事実［参考資料9］実験室のバッチ。量産の実績は未確認未確定／将来
トランジスタ（TMD）単層MoS₂のトランジスタで、室温の移動度 200 cm²/V·s以上、オン／オフ比 10⁸、待機電力が極めて小さい事実［参考資料19］単一素子の実証。量産の実績は未確認
誘電体（酸化物ナノシート）誘電体ナノシートを、メモリ・コンデンサ・ゲート絶縁膜の代替になりうる材料として整理した総説事実［参考資料15］研究（総説）

9. 素材技術者の視点②：保管と受け入れの手順に落とす

素材技術者の読みどころ：分散液は「生もの」として扱う

第5章の報告から、水分散MXeneの取り扱いを、次の手順に読み替えられます（以下は本記事による解説であり、個別の作業の助言ではありません）。

  • 溶存酸素を除く：主な酸化剤は溶存酸素です事実［参考資料7］。酸素を除いた容器に小分けにして密閉する、開封の回数を減らす、が基本方針になります
  • 保管の温度：低温（5 ℃）が報告されています事実［参考資料7］。ただし冷蔵保管で凍結させると別の問題が起きうるかは、本稿の出典では確認していません
  • 日付と履歴を残す：製造日、薄片の大きさ（紫外可視スペクトルから見積もれる事実［参考資料7］）、前駆体のロット。「同じロットでも古ければ別の材料」と考えます
  • 膜か分散液か：10か月保存した分散液から作った膜でも、導電率の低下は小さかったという報告があります事実［参考資料8］。使うまで長く置くなら、安定な形（乾燥膜・粉末）で持つ設計も選択肢です（解説。粉末の保管安定性の一次資料は本稿では未確認）
  • 数字の読み方：導電率や容量は、「作ってから何日目の試料で測ったか」を添えて読みます。Lipatov らは、導電率が24時間を超えても高く保たれ、その後は端の酸化にしたがって低下するとしています事実［参考資料5］

10. 確認できなかったこと／このシリーズの他の記事との分担

(1) 本稿の調査範囲で確認できなかったこと

  • MXeneを製品として販売している企業・価格・仕様の公式資料、および量産品の性能保証値は確認できませんでした未確定／将来
  • MXeneの生体影響・環境影響・取り扱いの規制に関する公的機関の評価は、本稿では確認していません（個別の安全の助言もしません）
  • 窒化物MXene、Ti₃C₂Tₓ以外の組成の酸化安定性の数字は、本稿では扱っていません。第5章の数字はTi₃C₂Tₓの研究です
  • 粉末・乾燥膜での長期の保管安定性、冷凍保管の影響の一次資料は確認できませんでした
  • 酸化物ナノシート・h-BN・TMDの量産の実績・製品は確認できませんでした未確定／将来
  • ISO/TS 80004-13（グラフェンと関連二次元材料の用語）が、MXeneなどの用語をどう定めているかは、規格本文が有料のため確認していません

(2) このシリーズの他の記事との分担

グラフェンは本シリーズ「グラフェン」編、カーボンナノチューブは「カーボンナノチューブ」編で扱いました。遷移金属ジカルコゲナイドを使うトランジスタは「ナノスケールのトランジスタ」編、二次元材料を電池やキャパシタに使う話は「スーパーキャパシタ」編・「シリコン負極とナノ構造電極」編、酸化物ナノシートに近い光触媒は「二酸化チタンと光触媒」編で扱います。

この記事のまとめ
  • MXeneは、MAX相からA層を溶かし出して作ります。HF法（2011年）から、LiF／HCl法の「クレイ」（2014年）へ事実
  • 表面は –O／–OH／–F で終端され、割合は合成法で変わります。終端込みの式量は素のTi₃C₂の約1.19〜1.23倍です事実本稿の計算
  • 難しさは保管です。開いた容器では15日で劣化が完了し、Ar・密閉・5 ℃では保てます。前駆体の改良で10か月超の保存も報告されています事実
  • 二次元ナノシートは、導体（グラフェン・MXene）、半導体（TMD）、絶縁体（h-BN・酸化物）の役割で整理できます。事実
  • 用途の多くは実験室の報告です。EMI遮蔽で92 dB（45 µm）、体積容量で最大900 F/cm³、50 gのバッチ合成まで事実
  • 製品としての販売・量産の実績は、本稿では確認できませんでした。未確定／将来

11. 用語集

MXene
MAX相のA層をエッチングして得る二次元の遷移金属炭化物・窒化物。化学式は Mₙ₊₁XₙTₓ。
MAX相
Mₙ₊₁AXₙ（遷移金属M、A族元素A、炭素または窒素X）の層状の三元化合物。金属的に導電性がある。
表面終端（T）
MXeneの表面を覆う官能基（–O、–OH、–F）。割合は合成法で変わる。
デラミネーション
層状の積層体を、1〜数層のシートに分けること。水中で分散液にする。
クレイ法
LiFとHClでエッチングし、水を含むと膨らんで粘土のように成形できるMXeneを得る方法。
ナノシート
原子または分子1層分の厚さで、横方向に広がるシート状の結晶。
TMD（遷移金属ジカルコゲナイド）
MX₂型（Mは Mo・Wなど、Xは S・Se・Te）の層状半導体。MoS₂が代表。
h-BN
六方晶窒化ホウ素。絶縁性で原子レベルに平らな層状結晶。
ファンデルワールス ヘテロ構造
異なる二次元結晶を、弱い力で設計した順に積み重ねた構造。
体積容量（F/cm³）
電極の体積あたりの静電容量。携帯機器では体積が制約になる。
EMI遮蔽効果（dB）
電磁波を遮る程度。dBが大きいほど、透過する電力が小さい（10 dBごとに10分の1）。
アナターゼ
酸化チタン（TiO₂）の結晶型のひとつ。MXeneの酸化で生じる。
DLS
動的光散乱。分散液中の粒子の大きさの分布を見る方法。

12. 参考資料（一次情報）

  1. Naguib M ほか 「Two-Dimensional Nanocrystals Produced by Exfoliation of Ti3AlC2」Adv Mater 2011;23:4248–4253 — doi.org/10.1002/adma.201102306
  2. Naguib M, Mochalin VN, Barsoum MW, Gogotsi Y 「25th Anniversary Article: MXenes: A New Family of Two-Dimensional Materials」Adv Mater 2014;26:992–1005 — doi.org/10.1002/adma.201304138
  3. Ghidiu M ほか 「Conductive two-dimensional titanium carbide ‘clay’ with high volumetric capacitance」Nature 2014;516:78–81 — doi.org/10.1038/nature13970
  4. Anasori B, Lukatskaya MR, Gogotsi Y 「2D metal carbides and nitrides (MXenes) for energy storage」Nat Rev Mater 2017;2:16098 — doi.org/10.1038/natrevmats.2016.98
  5. Lipatov A ほか 「Effect of Synthesis on Quality, Electronic Properties and Environmental Stability of Individual Monolayer Ti3C2 MXene Flakes」Adv Electron Mater 2016;2:1600255 — doi.org/10.1002/aelm.201600255
  6. Hope MA ほか 「NMR reveals the surface functionalisation of Ti3C2 MXene」Phys Chem Chem Phys 2016;18:5099–5102 — doi.org/10.1039/c6cp00330c
  7. Zhang CJ ほか 「Oxidation Stability of Colloidal Two-Dimensional Titanium Carbides (MXenes)」Chem Mater 2017;29:4848–4856 — doi.org/10.1021/acs.chemmater.7b00745
  8. Mathis TS ほか 「Modified MAX Phase Synthesis for Environmentally Stable and Highly Conductive Ti3C2 MXene」ACS Nano 2021;15:6420–6429 — doi.org/10.1021/acsnano.0c08357
  9. Shuck CE ほか 「Scalable Synthesis of Ti3C2Tx MXene」Adv Eng Mater 2020;22:1901241 — doi.org/10.1002/adem.201901241
  10. Shahzad F ほか 「Electromagnetic interference shielding with 2D transition metal carbides (MXenes)」Science 2016;353:1137–1140 — doi.org/10.1126/science.aag2421
  11. Novoselov KS ほか 「Two-dimensional atomic crystals」Proc Natl Acad Sci USA 2005;102:10451–10453 — doi.org/10.1073/pnas.0502848102
  12. Geim AK, Grigorieva IV 「Van der Waals heterostructures」Nature 2013;499:419–425 — doi.org/10.1038/nature12385
  13. Ma R, Sasaki T 「Nanosheets of Oxides and Hydroxides: Ultimate 2D Charge-Bearing Functional Crystallites」Adv Mater 2010;22:5082–5104 — doi.org/10.1002/adma.201001722
  14. Sasaki T ほか 「Macromolecule-like Aspects for a Colloidal Suspension of an Exfoliated Titanate」J Am Chem Soc 1996;118:8329–8335 — doi.org/10.1021/ja960073b
  15. Osada M, Sasaki T 「Two-Dimensional Dielectric Nanosheets: Novel Nanoelectronics From Nanocrystal Building Blocks」Adv Mater 2012;24:210–228（総説） — doi.org/10.1002/adma.201103241
  16. Watanabe K, Taniguchi T, Kanda H 「Direct-bandgap properties and evidence for ultraviolet lasing of hexagonal boron nitride single crystal」Nat Mater 2004;3:404–409 — doi.org/10.1038/nmat1134
  17. Dean CR ほか 「Boron nitride substrates for high-quality graphene electronics」Nat Nanotechnol 2010;5:722–726 — doi.org/10.1038/nnano.2010.172
  18. Mak KF, Lee C, Hone J, Shan J, Heinz TF 「Atomically Thin MoS2: A New Direct-Gap Semiconductor」Phys Rev Lett 2010;105:136805 — doi.org/10.1103/PhysRevLett.105.136805
  19. Radisavljevic B ほか 「Single-layer MoS2 transistors」Nat Nanotechnol 2011;6:147–150 — doi.org/10.1038/nnano.2010.279
  20. Manzeli S ほか 「2D transition metal dichalcogenides」Nat Rev Mater 2017;2:17033 — doi.org/10.1038/natrevmats.2017.33
  21. Coleman JN ほか 「Two-Dimensional Nanosheets Produced by Liquid Exfoliation of Layered Materials」Science 2011;331:568–571 — doi.org/10.1126/science.1194975

13. 主張と出典の対応表（監査）

本文の主張根拠区分
MAX相が金属的に導電性のある層状の固体で、強い金属結合・イオン結合・共有結合でつながること。MXeneはAの選択的エッチングで得ること。金属的導電性と、水酸基・酸素で終わる表面の親水性を併せ持ち「導電性の粘土」のように振る舞うことNaguibら 2014（Adv Mater）［参考資料 2］https://doi.org/10.1002/adma.201304138事実
2011年、Ti₃AlC₂ を室温でHFで剥離して Ti₃C₂ のナノシート・多層構造・円錐状スクロールを得たこと。Ti₃AlC₂ が60種超の層状の三元炭化物・窒化物の1つであることNaguibら 2011（Adv Mater）［参考資料 1］https://doi.org/10.1002/adma.201102306事実
LiFとHClでのエッチング、水を含むと膨らみ粘土のように成形できる、厚さ数十µmの膜、添加物なしの膜の体積容量が最大900 F/cm³、濃いHFの取り扱いを避けられること。炭素系電極の最良の体積容量約300 F/cm³、水和酸化ルテニウム1,000〜1,500 F/cm³（薄膜）Ghidiuら 2014（Nature）［参考資料 3］https://doi.org/10.1038/nature13970事実
約20種のMXeneが合成され、数十種が理論で予測されていること。表面終端（水酸基・酸素・フッ素）があること。用途の整理（エネルギー貯蔵、EMI遮蔽、複合材の補強、水の浄化、センサー、潤滑、触媒）Anasoriら 2017（Nat Rev Mater）［参考資料 4］https://doi.org/10.1038/natrevmats.2016.98事実
単層Ti₃C₂Tₓ薄片1枚の導電率 4600 ± 1100 S/cm、電界効果移動度 2.6 ± 0.7 cm²/V·s、多層膜の抵抗率は薄片の約1桁上、湿った空気中で24時間超でも高い導電率、その後は端の酸化と整合して直線的に低下Lipatovら 2016（Adv Electron Mater）［参考資料 5］https://doi.org/10.1002/aelm.201600255事実
NMRで、–Fと–OHが密に混ざり、–OHは–F・–Oよりかなり少なく、割合が合成法に強く依存することHopeら 2016（PCCP）［参考資料 6］https://doi.org/10.1039/c6cp00330c事実
水中のTi₃C₂Tₓ分散液は開いた容器で5・10・15日に42%・85%・100%劣化し、アナターゼを主成分とする白濁になること。Ar・密閉・5 ℃で保てること。溶存酸素が主な酸化剤、劣化は端から、小さな薄片ほど不安定Zhangら 2017（Chem Mater）［参考資料 7］https://doi.org/10.1021/acs.chemmater.7b00745事実
Al過剰のMAX相から作ったMXeneは、水分散液の保存期間が10か月超（従来は1〜2週間）、導電率が最大20,000 S/cm、空気中の酸化開始が100〜150 ℃高い。10か月保存した分散液から作った膜でも導電率の低下は小さいMathisら 2021（ACS Nano）［参考資料 8］https://doi.org/10.1021/acsnano.0c08357事実
Ti₃C₂Tₓ を1 gと50 gのバッチで合成して構造・組成が本質的に同じ。反応容器の体積で量を増やせると述べることShuckら 2020（Adv Eng Mater）［参考資料 9］https://doi.org/10.1002/adem.201901241事実
45 µmのTi₃C₂Tₓ膜でEMI遮蔽効果92 dB、2.5 µmの膜でも50 dB超、導電率4600 S/cm、同じ厚さの合成材料の中で最も高いという著者の主張Shahzadら 2016（Science）［参考資料 10］https://doi.org/10.1126/science.aag2421事実
機械的劈開で、グラフェン、窒化ホウ素、二硫化物、複合酸化物などの二次元結晶を作り、空気中で安定Novoselovら 2005（PNAS）［参考資料 11］https://doi.org/10.1073/pnas.0502848102事実
二次元結晶を個々の原子面に分解し、設計した順に積み重ねたファンデルワールス ヘテロ構造Geim・Grigorieva 2013（Nature）［参考資料 12］https://doi.org/10.1038/nature12385事実
酸化物・水酸化物ナノシートの剥離（かさ高いイオンの挿入または溶媒和）、厚さ約1 nm・横サイズのサブµm〜数十µm、溶液プロセスでの組み上げMa・Sasaki 2010（Adv Mater）［参考資料 13］https://doi.org/10.1002/adma.201001722事実
レピドクロサイト型チタン酸を水酸化テトラブチルアンモニウム水溶液で剥離し、安定なコロイド懸濁液を得たこと（1996年）Sasakiら 1996（JACS）［参考資料 14］https://doi.org/10.1021/ja960073b事実
誘電体ナノシートが、グラフェン（導体）に対して絶縁体・ゲート誘電体の代替になりうること（総説）Osada・Sasaki 2012（Adv Mater）［参考資料 15］https://doi.org/10.1002/adma.201103241事実
h-BN単結晶が215 nm付近に直接遷移の発光を示し、室温の紫外レーザー発振の証拠が得られたことWatanabeら 2004（Nat Mater）［参考資料 16］https://doi.org/10.1038/nmat1134事実
単結晶h-BN基板上のグラフェンは、SiO₂上より移動度・電荷の均一性が「ほぼ1桁」良いことDeanら 2010（Nat Nanotechnol）［参考資料 17］https://doi.org/10.1038/nnano.2010.172事実
MoS₂は薄くなると間接ギャップが0.6 eV超上昇し、単層で直接ギャップになり、単層の発光効率がバルクの10⁴倍超であることMakら 2010（PRL）［参考資料 18］https://doi.org/10.1103/PhysRevLett.105.136805事実
単層MoS₂トランジスタの室温の移動度が200 cm²/V·s以上（HfO₂のゲート絶縁膜）、オン／オフ比1×10⁸、ギャップ1.8 eV。グラフェンにバンドギャップがないことRadisavljevicら 2011（Nat Nanotechnol）［参考資料 19］https://doi.org/10.1038/nnano.2010.279事実
TMD（MX₂型）は直接ギャップなどをもつ半導体で、MoS₂が最も研究されていることManzeliら 2017（Nat Rev Mater）［参考資料 20］https://doi.org/10.1038/natrevmats.2017.33事実
MoS₂、WS₂、MoSe₂、MoTe₂、TaSe₂、NbSe₂、NiTe₂、BN、Bi₂Te₃が一般的な溶媒に分散でき、WS₂・MoS₂は高分子を補強、WS₂／CNT膜は熱電特性が有望Colemanら 2011（Science）［参考資料 21］https://doi.org/10.1126/science.1194975事実
Ti₃C₂ の式量（167.6）と、Ti₃C₂O₂（199.6）、Ti₃C₂(OH)₂（201.6）、Ti₃C₂F₂（205.6）の比（約1.19〜1.23倍）。保存期間の比（300日÷7〜14日＝約21〜43倍以上）。面抵抗（45 µmで約0.048 Ω/□、2.5 µmで約0.87 Ω/□）。92 dB＝透過電力約6.3×10⁻¹⁰、50 dB＝10⁻⁵本稿の計算。x＝2の理想化、原子量の標準値、「10か月＝300日」、膜の均一性は本稿が置いた仮定。保存期間の比は別の研究・別の前駆体の値の比。本稿の計算
MXeneを製品として販売している企業・価格・仕様、量産品の性能保証値、生体影響・取り扱いの規制、窒化物MXeneの酸化安定性、粉末・乾燥膜の長期保管安定性、酸化物ナノシート・h-BN・TMDの量産、ISO/TS 80004-13のMXeneの用語本稿の調査範囲で一次資料を確認できなかったため記載していない（解説）。未確定／将来
「Ti₃C₂Tₓ」を前駆体・エッチング液・薄片の大きさ・保管の履歴で見直す整理、保管・受け入れの手順への読み替え、導体・半導体・絶縁体の3分類、用途の段階の整理公表内容にもとづく本記事の整理・解説。各著者・機関が表明した見解ではない。解説
図1・図2・図3・図5が説明のための作図であること。ヒーロー画像と図4がAI生成イメージであること本記事による注記。解説
