TECHNOLOGY EXPLAINER
ナノファイバーとエレクトロスピニング
― 高電圧で液体を「引き伸ばし」、細い繊維にする
エレクトロスピニング（電界紡糸）は、高分子の溶液や融液に高電圧をかけ、静電気の力で液体を細いジェットに引き伸ばして、直径がナノメートルからマイクロメートルの繊維にする方法です。 素材の側から見ると、繊維の太さを決めるのは装置よりも溶液の「からみあい」と電気的な性質で、量産の壁は1本のノズルの生産量の小ささ、太さの均一性、そして大量の溶媒の扱いにあります。 この記事では、原理（テイラーコーンと曲がり不安定）、装置の構成（ノズル・ドラム・フリーサーフェス）、材料（高分子とセラミックスの前駆体）と繊維径の決まり方、用途（フィルター・電池セパレーター・医療）、量産方式と課題を、論文・特許・メーカー資料・EUの公式文書にもとづいて整理します。
- エレクトロスピニングとナノファイバーとは何か（3行でつかむ）
- 原理 ― 高電圧で繊維を引く
- 繊維径は何で決まるか ― 本稿の計算
- 素材技術者の視点①：太さは「濃度」ではなく「からみあい」で決まる
- 装置の構成 ― ノズル・コレクター・フリーサーフェス
- 材料 ― 高分子とセラミックスの前駆体
- 素材技術者の視点②：「ナノファイバーの径」は何で測った値か
- 用途 ― フィルター・電池セパレーター・医療
- 素材技術者の視点③：用途ごとに「欲しい繊維」が違う
- 量産方式と課題 ― 均一性と溶媒
- 素材技術者の視点④：溶媒の質量は、繊維の質量の何倍か
- 「ナノファイバー」とEUの「ナノ材料」の定義
- 確認できなかったことと、まとめ
- 用語集／参考資料／出典対応表
事実＝公表資料・論文・特許・法令に記載のある内容（出典リンクあり）
本稿の計算＝明示した前提をもとに本記事が算出した値
未確定／将来＝計画・見通しなど、現時点で確定していない事項
このほか、構造の整理や材料設計上の読み取りは「解説」として区別しています。
本記事は材料・原理・プロセスの解説であり、特定の製品や企業の優劣を示すものでも、医療上・安全上の助言でもありません。
性能の数値は、測定法・試料・条件が論文ごとに違うため、横に並べて優劣をつけないでください。
「ナノ」と呼ぶ範囲や規制上の定義は誰の定義かが重要で、本シリーズ「ナノ材料の定義と規制」編で扱います。
1. エレクトロスピニングとナノファイバーとは何か（3行でつかむ）
- 何をするか：Reneker と Chun は1996年、エレクトロスピニングを「電気の力で、ナノメートル規模の直径の高分子繊維をつくる」方法と説明しました。溶液や融液の表面で電気の力が表面張力に打ち勝つと、帯電したジェットが噴き出し、乾くか固まると、帯電した繊維が残ります事実
- どれくらい細いか：Greiner と Wendorff の総説は、直径が数µmから数nmの連続した繊維をつくれる方法で、溶けるか溶融できるほぼすべての高分子に使えるとしています事実。「ナノファイバー」と呼ばれても、実際の径は数nmから数µmまで幅がある点に注意が必要です（第12章）
- どこが難しいか：1本のノズルの生産量が小さいこと（総説では典型的に毎時0.01〜1 g程度）、繊維径を揃えること、溶媒の量と毒性の扱いです事実（第10・11章）
エレクトロスピニングは「簡単に細い繊維ができるが、揃えて大量につくるのが難しい」方法です。 細さは、静電気でジェットを何万倍にも引き伸ばすことで得られますが、太さの分布、ビーズ状の欠陥、1本あたりの少ない生産量、そして繊維の10倍前後の質量の溶媒を蒸発させる負担が、工業化の課題です（本記事による解説。第10・11章で計算します）。
2. 原理 ― 高電圧で繊維を引く
(1) 歴史の短いまとめ
電気の力で液体から糸をつくる着想は古く、1934年の米国特許（A. Formhals）は「電場の中で、溶けた物質を含む液体から糸をつくる方法は既に知られていた」と述べたうえで、 従来は糸を実用的な形で取り出せなかったことを課題とし、導電性の回転する巻き取り器（リール、スプール、ドラム）が、糸を引きつける電極そのものを兼ねる構成を提案しました事実。 つまり、今日のドラムコレクターの原型は90年以上前の特許にあります。 Reneker と Chun は1996年に、ポリエチレンオキシド、ナイロン、ポリイミド、DNA、ポリアラミド、ポリアニリンなど20種類超の高分子を紡糸し、大半は溶液から、一部は真空や空気中の融液から紡糸したと報告しました事実。

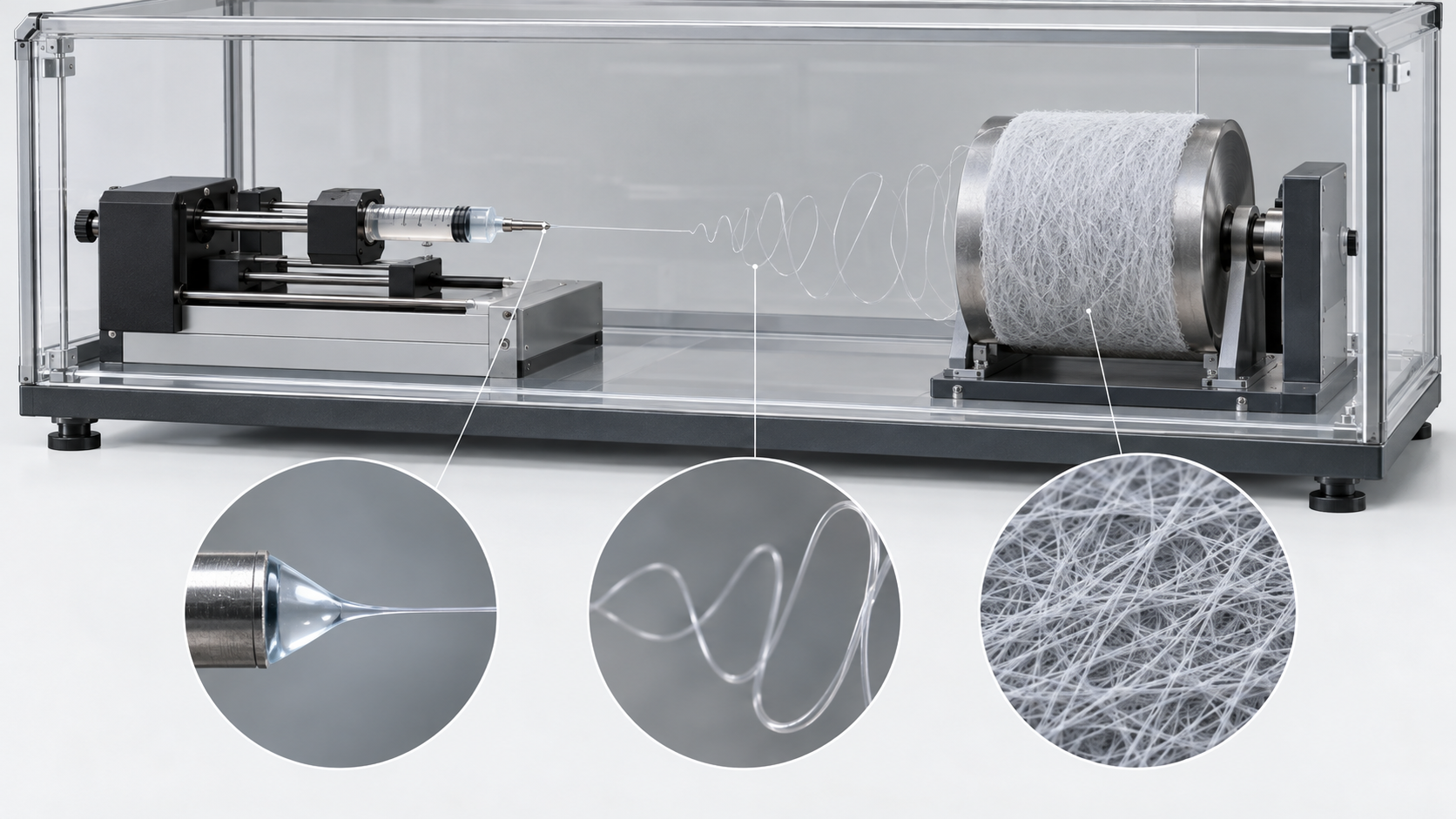

(2) ジェットができて、曲がって、細くなる
プロセスは次の段階に整理できます（Reneker らの論文、Taylor の論文、総説の記述にもとづく）。
- テイラーコーン：ノズル先端の液滴は、電場で円錐状に引き伸ばされます。Taylor は1964年の論文で、電場で伸びた液滴が長さが赤道直径の1.9倍で不安定になること、二つの流体の間の円錐状の界面が電場の中で平衡で存在できるのは半頂角が49.3°のときだけであることを、理論と実験で示しました事実（Taylorの論文は水滴の電場中での分裂を扱ったもので、高分子溶液の紡糸そのものを論じたものではありません）。
- 直線のジェット：円錐の先端から噴き出したジェットは、しばらくほぼ直線で進みます。Reneker らの数理モデルでは、外部電場がジェットの電荷に及ぼす縦方向の応力が、直線のジェットをある距離まで安定させます事実。
- 曲がり不安定：やがてジェットの隣り合う部分の電荷どうしの反発によって横方向の揺れが成長し、電気で駆動される曲がり不安定が支配します。ジェットは複雑な経路を描き、電気力によって非常に大きな比率で引き伸ばされて細くなります。溶媒が蒸発したあとに、複屈折をもつナノファイバーが残ります事実。
- 固化と堆積：溶媒が蒸発するか融液が冷えると、帯電した繊維が残り、電気力で導かれてコレクターに集められます事実。
形状・色・寸法は説明用です。数値・原文の対応は下の元図で確認できます。
元のSVG模式図と正確な説明を見る
図の読み方・元図の説明：エレクトロスピニングの原理（概念図） / シリンジ / コレクター（接地。ドラムや平板） / 高電圧電源（＋） / テイラーコーン / 直線部 / 曲がり不安定 / ① テイラーコーン / 電場で液滴が円錐になる。 / 平衡の円錐は半頂角49.3°（Taylor） / ② 直線のジェット / 先端から噴き出し、しばらくほぼ直線 / ③ 曲がり不安定 / 電荷どうしの反発で横に揺れ、 / ジェットが大きく引き伸ばされる / ④ 固化 / 溶媒が蒸発（または融液が冷却） / ⑤ 堆積 / コレクターに繊維が集まり、不織布になる / ※ 概念図です。電圧・距離・ジェットの径などの数値は示していません。TaylorとRenekerらの論文［参考資料2・4］の記述にもとづく説明用です。
3. 繊維径は何で決まるか ― 本稿の計算
繊維の太さは、装置の設定（電圧、流量、距離）だけでなく、溶液の中の高分子鎖のからみあいで大きく変わります。 McKee らは、ポリエチレンテレフタレート共重合体（PET-co-PEI）の線状・分岐の共重合体（重量平均分子量11,700〜106,000 g/mol）で、溶液の濃度領域（希薄、からみあいのない準希薄、からみあいのある準希薄、濃厚）と、紡糸した繊維の形の関係を調べました事実。
- 分子量が絡み合い分子量より十分大きい共重合体では、からみあい濃度 Ce が、ビーズ状の繊維をつくる最小の濃度でした
- ビーズのない均一な繊維をつくるには、Ce の2〜2.5倍が最小の濃度でした
- 濃度を Ce で規格化すると、鎖の長さや分岐の違いの影響が消え、繊維径は規格化濃度（C/Ce）の2.6乗にほぼ比例しました
McKee らの関係（繊維径 ∝ (C/Ce)2.6）を、この共重合体の系にそのまま当てはまると仮定して、均一な繊維ができる最小濃度（C/Ce ＝ 2）を基準に比べます本稿の計算。
- C/Ce ＝ 2.5：(2.5÷2)2.6 ≒ 1.8倍
- C/Ce ＝ 3：(3÷2)2.6 ≒ 2.9倍
- C/Ce ＝ 4：(4÷2)2.6 ≒ 6.1倍
前提と限界：この指数は、特定の共重合体・溶媒・条件での関係です。他の高分子・溶媒の系の指数は異なります（本稿では確認していません）。 それでも、濃度が「2倍」になるだけで繊維径が6倍になりうるという強い非線形性は、細い繊維を狙うほど、からみあいの条件に近い濃度で扱う難しさがあることを示します（本記事による解説）。
4. 素材技術者の視点①：太さは「濃度」ではなく「からみあい」で決まる
- 濃度だけで条件を比べない：McKee らは、濃度を Ce で規格化すると、鎖の長さや分岐の違いの影響が消えると示しました事実。「10 wt%の溶液」という書き方は、分子量・溶媒が違えば全く別の状態を指します。論文を比べるときは、規格化濃度（C/Ce）や溶液粘度を確かめます（本記事による解説）。
- ビーズ状の欠陥：濃度が Ce に近いと、数珠のようなビーズのある繊維になります事実（McKee ら）。ビーズは、フィルターでは圧力損失の低減に使われる一方、強度や均一性の面では欠陥です（第8章）。
- 溶媒との組合せ：McKee らの関係は良溶媒で、特異的な相互作用のない系の関係です。ゲル化する系や、溶媒の蒸発が速い系では、同じ指数は当てはまらない可能性があります（本記事による解説）。
- 電気的な性質：ジェットの曲がり不安定は電荷の反発で起こります（第2章）。溶液の導電率や溶媒の誘電率が違えば、ジェットの引き伸ばしの度合いも変わります。本稿ではこの点を一次資料で数値として確認していないため、傾向としてのみ述べます（本記事による解説）。
5. 装置の構成 ― ノズル・コレクター・フリーサーフェス

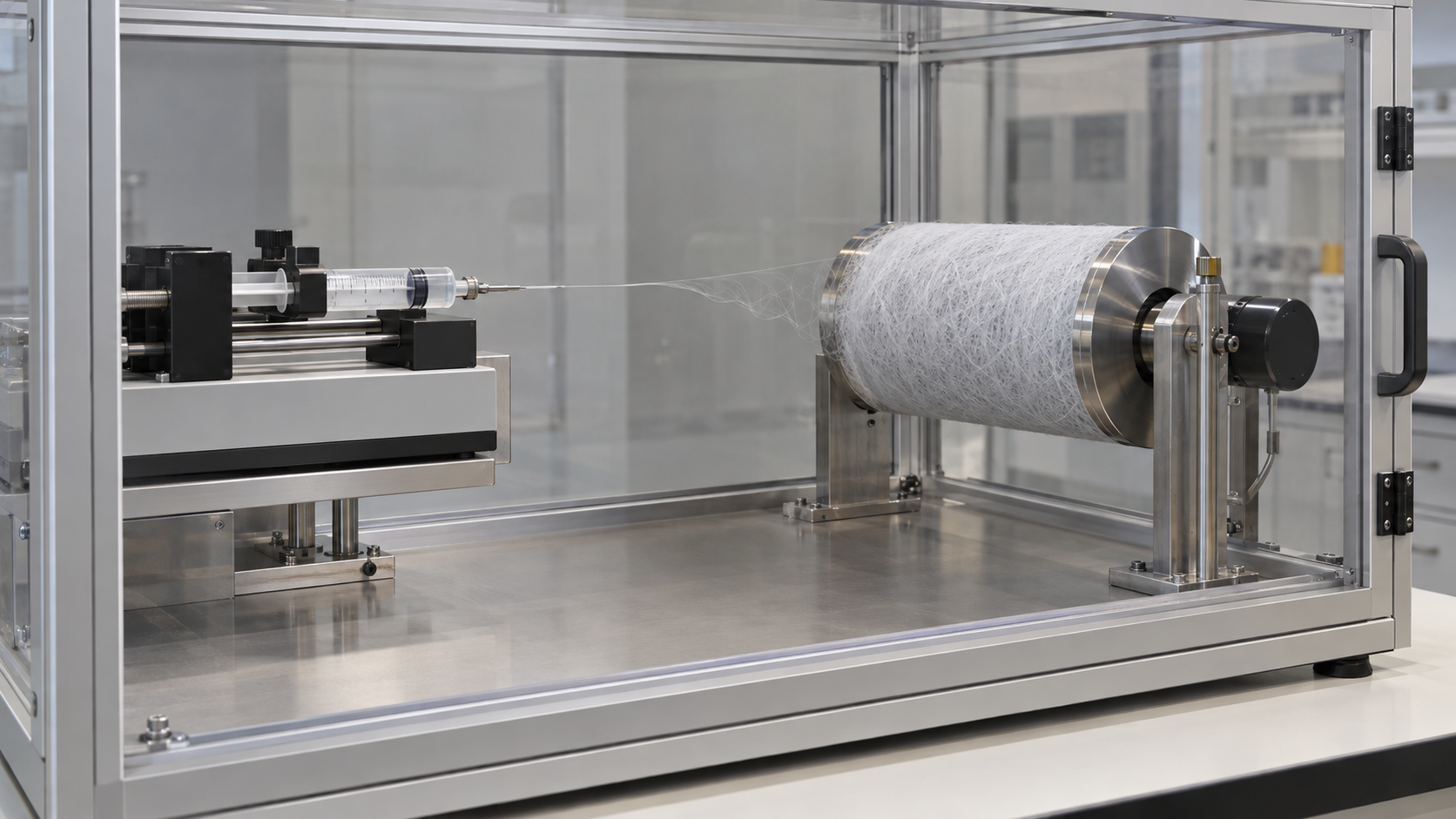

装置の基本は、①溶液を送る部分（シリンジとポンプ、ノズル）、②高電圧の電源、③繊維を受けるコレクター、の3つです。Xue らの総説は、エレクトロスピニングの原理と典型的な装置、方法・材料・用途、そして量産へのアプローチを整理しています事実。 ここでは構成の違いを3つに分けます。
(1) ニードル（ノズル）式とコレクターの違い
最も基本的なのは、ノズル1本から1本のジェットを出し、平板か回転ドラムに集める構成です。 コレクターの形は、繊維の並びを決めます。Li・Wang・Xia は、隙間を空けた二枚の導電性基板をコレクターにすると、帯電した繊維が静電相互作用で隙間を渡って引き伸ばされ、一方向にそろった繊維の配列が大きな面積でできると報告しました。有機高分子、セラミックス、複合体で成功しています事実。 Theron らは、先の尖った接地した回転体（ボビン）に繊維を巻き取って、直径100〜300 nmのポリエチレンオキシド繊維を平行に並べる方法を報告しました事実。
(2) 同軸ノズル（コア・シェル、中空）
Sun らは2003年、紡糸できる高分子を外側（シェル）にし、紡糸できない材料を内側（コア）にして同軸で押し出すことで、二層の繊維をつくる共電界紡糸を報告しました。紡糸しにくい材料を一次元の配置にでき、ナノチューブの作製も3段階から2段階になる、と述べています事実。 Li と Xia は2004年、混ざらない二つの液体を二重の毛細管から紡糸し、後でコアを除いて中空のナノファイバー（チタニア・高分子複合体、アナターゼのナノチューブ）をつくりました。シース液にゾル−ゲル前駆体を入れることが、安定な同軸ジェットと丈夫な壁の形成に必要だったと述べています事実。
(3) ニードルを使わないフリーサーフェス式
Jirsak らの米国特許 US 7,585,437 B2（出願人はリベレツ工科大学。PCT出願は2004年9月8日、登録は2009年9月8日）は、回転する帯電電極の円周の一部を高分子溶液に浸し、電極の表面で溶液を電場に供給して高い紡糸能力を得る方法と装置を記しています事実。 Omer らの総説は、帯電した円筒電極の溶液表面から複数のジェットをつくる方式を、この技術に関する最初の特許とし、続いてElmarco社が世界初の産業用のフリーサーフェス装置 Nanospider™ をつくったと述べています事実。総説が最初の特許として引用しているのが上のJirsakらの特許かどうかは、本稿では確認していません。 Elmarco社の公式ページは、Nanospider™ を「高分子溶液を塗った電極の自由表面を、強い静電場の中で使う電界紡糸法」で、細いワイヤー電極に溶液を塗り、産業用には最大4基の紡糸ユニットを1ラインに組む設計もできると説明しています（メーカーの記述）事実。 Wen と Wang の章は、量産の戦略を、複数ニードル、複数孔、フリーサーフェス、メルト電界紡糸、複合場の支援の5つに分類しています事実。
6. 材料 ― 高分子とセラミックスの前駆体
(1) 高分子
Greiner と Wendorff の総説は、エレクトロスピニングが溶けるか溶融できるほぼすべての高分子に使え、カーボンブラックのような単純な添加剤から、酵素・ウイルス・細菌のような複雑なものまで、高分子に添加できると述べています事実。 Reneker と Chun は溶液からの紡糸に加え、真空中の融液からの紡糸も報告しており、真空中の融液紡糸では空気中より高い電場と高い温度を使えると述べています事実。
(2) セラミックスは「前駆体＋担体高分子」から

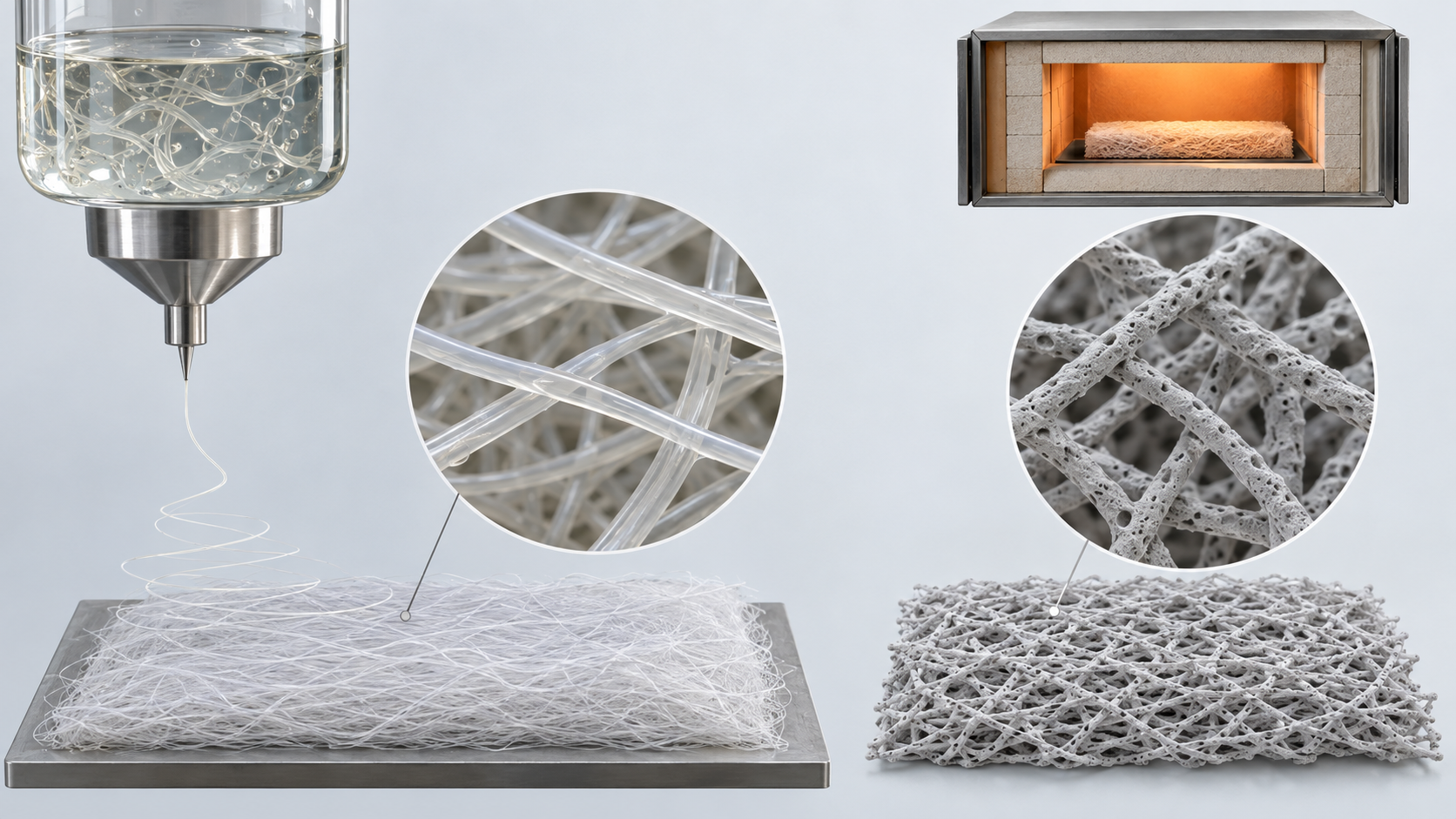

セラミックスのナノファイバーは、前駆体と、紡糸を助ける高分子を混ぜた溶液を紡糸し、そのあと焼いて高分子を除くことでつくります。 Li と Xia の2003年の報告では、PVP（ポリビニルピロリドン、Mw ≈ 1,300,000）とチタンテトライソプロポキシドを含むエタノール溶液を、ニードルから強い電場の下で噴出し、PVPと非晶質TiO2の複合ナノファイバー（長さは数cmまで）ができました。 これを空気中500 ℃で焼成すると、形を変えずにアナターゼのナノファイバーに変わり、平均直径は、PVPと前駆体の比、濃度、電場の強さ、供給速度などで20〜200 nmの範囲に制御できました事実。
形状・色・寸法は説明用です。数値・原文の対応は下の元図で確認できます。
元のSVG模式図と正確な説明を見る
図の読み方・元図の説明：セラミックスナノファイバーの作り方（TiO₂の例） / ① 前駆体溶液 / エタノール / ＋ PVP（担体） / ＋ Ti アルコキシド / ② 電界紡糸 / ニードルから / 強い電場の中で / ジェットを噴出 / ③ 複合繊維 / PVP ＋ 非晶質TiO₂ / （長さ数cmまで） / ④ 焼成 / 空気中500 ℃ / PVPを除き / 結晶化 / ⑤ 製品 / アナターゼの / ナノファイバー / 20〜200 nm / 中空にしたいとき（同軸紡糸） / シースにゾル−ゲル前駆体、コアに混ざらない液体を同軸ノズルで押し出し、紡糸したあとでコアを除く / → チタニア・高分子の複合ナノチューブや、焼成でアナターゼのナノチューブ（Li と Xia 2004） / 解説：担体の高分子は紡糸を助けるための材料で、焼成の段階で除かれる（LiとXiaの2003年の報告の系） / ※ 概念図です。数値はLiとXiaの2003年の報告［参考資料9］の系（PVP＋チタンテトライソプロポキシド、500 ℃焼成）に限った値で、 / 他の材料系には当てはまりません。実在の装置・工程条件の全体を描いたものではありません。
7. 素材技術者の視点②：「ナノファイバーの径」は何で測った値か
- 測り方：繊維径は、走査型電子顕微鏡（SEM）の写真から測るのが一般的です。Hotaling らは、SEM写真からナノファイバーの直径を自動で解析する無料のプラグイン（DiameterJ）を作り、手作業の何百倍もの数の測定点が得られ、既知の直径の鋼線の画像で検証したと述べています事実。つまり、何本の繊維を、どう測ったかで平均径の信頼性が変わります（本記事による解説）。
- 分布の幅：Omer らの総説は、Elmarco社のNanospider™ NS 8S1600U（産業用の基本ユニット）の例として、PA6（ナイロン6）をセルロース基材に、幅1.6 m、目付0.03 g/m²、繊維径150 nm ±30%、年産2,000万m²を挙げています。メーカーの公開情報を引用した記述で、メーカー公称（総説経由）です事実。
この「150 nm ±30%」の意味を、幾何だけで計算します本稿の計算。
- ±30%は、105〜195 nmの幅です。繊維の長さあたりの質量は直径の2乗に比例するので、最も太い繊維と最も細い繊維の長さあたりの質量比は (195÷105)2 ≒ 3.5倍。
- 円柱とみなした体積比表面積は 4÷直径で、150 nmなら 4 ÷ (150×10-9 m) ≒ 2.7×107 m²/m³ ＝ 約27 m²/cm³。仮に密度を1.14 g/cm³（仮定）とすると、質量あたりの表面積は約23 m²/g。
前提と限界：±30%が標準偏差か範囲かは、総説の引用では確認していません。体積比表面積は長い円柱の幾何の値で、不織布の空隙や繊維どうしの接点、表面の粗さは含みません。密度は仮定です。 それでも、平均が同じでも「細い繊維の割合」と「太い繊維の割合」で、フィルターの圧力損失や捕集、電池の孔の分布が違うことが読み取れます（本記事による解説）。
SEMでの径は、乾いた状態で、金属を薄くコーティングしたあとの値であることが多く、湿った環境や高温での径とは違う可能性があります。 また、繊維が束になったり重なったりした場所の径は、画像の処理方法で結果が変わります。径を比べるときは、測定した本数、画像処理の方法、試料の前処理を確認してください（本記事による解説。具体的な差は本稿では確認していません）。
8. 用途 ― フィルター・電池セパレーター・医療
(1) 空気用フィルター
Lyu らの総説は、フィルター膜の評価には品質係数（QF）が使われ、QFが高い膜は高い捕集効率と低い圧力損失の二つを満たす必要があると述べています。 エレクトロスピニングの膜の特徴として、クヌーセン数が低いこと、スリップ流れによる圧力損失の低下、花輪状の構造による捕集効率の向上を挙げ、ビーズ・オン・ストリング構造や多層構造などが最適化に使われていると整理しています事実。 総説には、例として、PA-6の膜（らせん電極のニードルレス紡糸）でPM捕集効率99.42%・圧力損失85.5 Pa、PANのビーズ・オン・ストリング膜で99%超・27 Pa、GO-PANの複合膜で99.97%・8 Paといった値が収録されています事実。 これらは別々の論文の値で、粒子の大きさ、通気の速さ、試験の方法が同じかは、総説でも本稿でも確認できていません。横に並べて優劣をつけるものではありません。
(2) 電池セパレーター
Arora と Zhang の総説は、理想の電池セパレーターは極限まで薄く、電解液中のイオン輸送の抵抗がなく、電子には無限の抵抗を示し、デンドライトの成長を防ぐほど曲がりくねっていて、化学反応に不活性だが、現実にはそうならず、厚さと多孔度の操作で妥協していると述べています事実。 Li らの総説は、電界紡糸の不織布を、相互につながった多孔構造、高い多孔度、大きな表面積という特徴からリチウムイオン電池のセパレーターの有望な候補とし、単層、多層、修飾、複合、ゲルポリマー電解質の5つの型に分類して整理しています事実。 ここで言えるのは研究の整理までで、市販の電池のセパレーターに電界紡糸の不織布がどの程度使われているかは、本稿では一次資料で確認できていません。
(3) 医療用途
Agarwal らの総説は、エレクトロスピニングが数nmの不織布を、大きな表面積と機能付与のしやすさとともに与える技術で、組織工学、薬物放出、創傷被覆、酵素の固定化などに使われる、と整理しています事実。 Omer らの総説は、課題として残留した有機溶媒の毒性と、シルクフィブロインのような天然高分子でのバッチ間の性質のばらつきを挙げています事実。 個別の医療製品の効果・安全・承認の状況は、製品ごとに公式文書で確認する必要があり、本記事は評価しません。
9. 素材技術者の視点③：用途ごとに「欲しい繊維」が違う
- ビーズの評価が逆転する：フィルターの総説では、ビーズ・オン・ストリング構造は、ビーズが充填密度を下げて圧力損失を抑える例として紹介されます事実（Lyu ら）。一方、繊維径を揃えたい用途や、強度が要る用途では、ビーズは欠陥です（本記事による解説）。
- 孔の大きさと径の分布：フィルターでは繊維の隙間の大きさが捕集を、セパレーターでは孔の分布が内部短絡の防止とイオンの通りやすさを決めます。どちらも平均径ではなく、分布と目付（繊維の質量）で決まる側面があります（本記事による解説。第6章の計算）。
- 基材との組合せ：Omer らの総説にあるNanospider™の例は、ナノファイバーをセルロースなどの基材の上に薄く（0.03 g/m²）積む構成でした事実。ナノファイバーそのものは薄く弱いので、実用では基材との積層で強度を持たせる、という設計になります（本記事による整理）。
- 材料の選択：電池では耐熱・耐電解液性、医療では生体適合性と残留溶媒、フィルターでは帯電や耐湿性、とそれぞれ求める材料の性質が違います。「エレクトロスピニングで何でもできる」ことは、「どの材料で何を満たすか」の設計から逃げられないことでもあります（本記事による解説）。

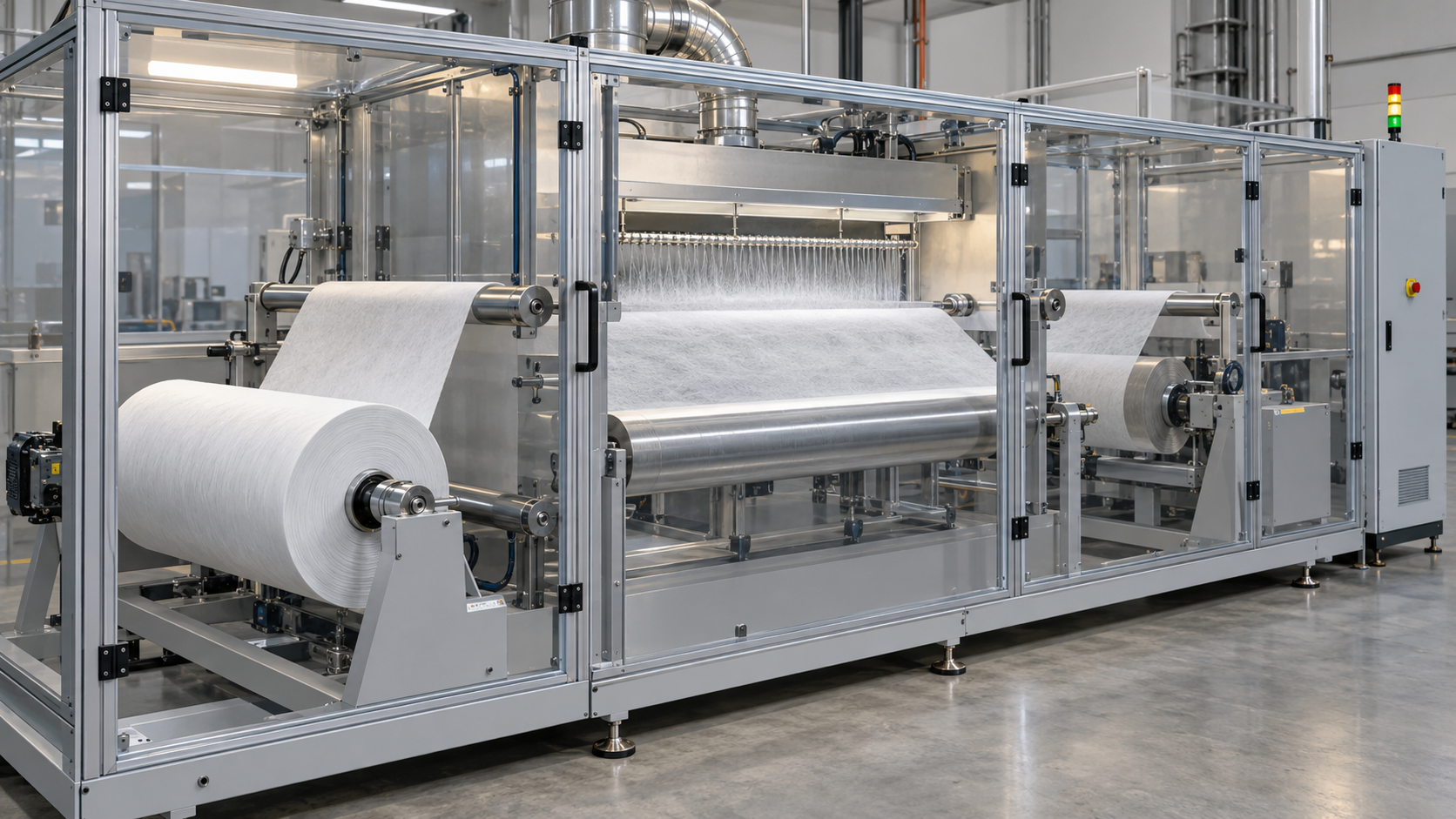

10. 量産方式と課題 ― 均一性と溶媒
(1) 生産量のスケール
Omer らの総説は、典型的なエレクトロスピニングの生産量は毎時0.01〜1 g程度で、製薬の要求には足りないとし、量産の方法として複数ニードル、フリーサーフェス（ニードルなし）、遠心力などの併用を比較しています。ニードルレスと遠心の方式が最も注目され、生産量は場合により毎時450 gに達すると述べています事実。 同じ総説には、フリーサーフェスの研究室の例として、PVAの繊維で円筒8.6 g/h、円盤6.2 g/h、球3.1 g/h、ある方式で13.7 g/h、36孔の高速紡糸で約80 g/h、Nanospider™ でローラー長1 mあたり毎分1.5 g、繊維径50〜500 nm、といった値が紹介されています（それぞれ別の論文・メーカー資料の引用）事実。
第7章で引用した、メーカーの例（PA6、基材セルロース、幅1.6 m、目付0.03 g/m²、年産2,000万m²）から、ナノファイバーの質量を計算します本稿の計算。
- 年間の質量＝0.03 g/m² × 2.0×107 m² ＝ 6.0×105 g ＝ 約600 kg
- 年間8,760時間の連続運転と仮定した平均は 600,000 g ÷ 8,760 h ≒ 約68 g/h
- ニードル1本の典型値（0.01〜1 g/h）で割ると、約70〜7,000本分に相当
- 基材の長さは 2.0×107 m² ÷ 1.6 m ＝ 1.25×107 m（約12,500 km）。1年の時間で割ると、毎分約24 mの走行
- 参考：総説の「ローラー長1 mあたり毎分1.5 g」を幅1.6 mに当てはめると 1.5 × 1.6 × 60 ＝ 144 g/h。上の年産の例から求めた約68 g/h と同じ桁だが、条件が異なる
前提と限界：年産の例が連続運転を前提にしているかは確認していません。目付0.03 g/m²は極めて薄い層で、製品の重い目付の層を同じ速度でつくることはできません。2つの値は条件・装置が違うため、同じ土台の比較ではありません（本記事による解説）。
(2) 均一性の課題
Persano らの総説は、エレクトロスピニングの装置・技術・材料が急速に商業化に向かっており、研究の成果が生産量、精度、機能性の面で工業化に必要な水準を満たすための課題を整理しています事実。 Omer らの総説は、品質の課題として、天然高分子のバッチ間のばらつき、残留溶媒の毒性、熱処理による活性成分の安定性、そしてプロセスが比較的遅く時間がかかることを挙げています事実。 均一性は、幅方向の繊維径・目付の分布、ビーズなどの欠陥の割合、ロットごとの再現性に分けて管理されることになります（本記事による解説。具体的な規格値や管理値は、本稿では確認していません）。
11. 素材技術者の視点④：溶媒の質量は、繊維の質量の何倍か
溶液を紡糸する方式では、溶液の高分子濃度が決まれば、繊維1 gあたりの溶媒の質量が決まります。濃度は高分子・溶媒で違うため、ここでは仮に溶液の高分子濃度を5〜15 wt%（仮定）として計算します本稿の計算。
- 溶媒の質量 ÷ 繊維の質量 ＝ (1 − c) ÷ c（c は高分子の質量分率）
- c ＝ 15% なら約5.7倍／10% なら9倍／5% なら19倍
- 第10章の年産の例（繊維約600 kg）に10%の仮定を当てはめると、蒸発する溶媒は約5.4 t／年（5%なら約11 t／年）
前提と限界：濃度は仮定で、高分子・溶媒ごとに違います。溶液の全量が繊維になるわけではなく、供給した溶液のうち一部が紡糸されない場合の損失も含みません（本記事による解説）。 それでも、製品の質量では小さい繊維に対し、蒸発させて処理する溶媒の質量が一桁大きいことは、ナノファイバーの量産で、換気、回収、排気処理、作業環境の管理が大きな項目になる理由を示しています。
- 残留溶媒：医療用途では、残留した有機溶媒の毒性が課題として挙げられています事実（Omer ら）。
- 穏やかな溶媒への転換：Liverani と Boccaccini は、酢酸やギ酸のような毒性や有害性の低い溶媒（benign solvent）でポリカプロラクトンの繊維を紡糸できることを示しつつ、そのような溶媒は通常、より正確で長い条件の最適化を要すると述べています事実。Avossa らは、穏やかな溶媒の組成と添加剤を組み合わせる「ビルディングブロック」の方法が、溶媒系の電界紡糸をより持続可能にする戦略だとしています事実。
- メルト（融液）紡糸：溶媒を使わない方式として、Reneker と Chun が真空中の融液紡糸を報告しています（第6章）。メルト紡糸で得られる繊維径や生産量は、本稿では確認していません。
12. 「ナノファイバー」とEUの「ナノ材料」の定義
「ナノファイバー」という呼び名と、法令上の「ナノ材料」は同じではありません。 Greiner と Wendorff は、エレクトロスピニングの繊維の直径を数µmから数nmと述べており、「ナノファイバー」と呼ばれる製品にも、100 nmを超えるものが多く含まれます（上の例の150 nmも）事実。
欧州委員会の勧告（2022年6月10日、2022/C 229/01）は、ナノ材料を「固体の粒子からなる材料で、個数基準の粒度分布で、粒子の50%以上が次のいずれかを満たすもの」と定義します。 (a) 粒子の外部寸法の一つ以上が1〜100 nm、(b) 棒・繊維・管のような細長い形で、二つの外部寸法が1 nm未満で、もう一つが100 nmより大きい、(c) 板状で、一つの外部寸法が1 nm未満で、他が100 nmより大きい。 さらに、体積比表面積が6 m²/cm³未満の材料はナノ材料としない、と定めています事実。
- 直径が100 nm以下の繊維は(a)に当たりえますが、150 nmの繊維は、直径が1〜100 nmの範囲を外れます。個数基準の分布で、100 nm以下の粒子が50%以上かどうかで決まります（本記事による整理）
- 円柱とみなした体積比表面積は 4÷直径で、直径667 nmで6 m²/cm³になります（図2）本稿の計算。これは、この勧告の「除外」の閾値を、円柱の幾何だけで換算した参考値で、不織布の製品が規制上どう扱われるかを示すものではありません。
- この勧告はEUの政策や法令づくりで使う定義の推奨で、個別の法令（REACH、化粧品、食品など）での扱いは、その法令ごとに確認する必要があります。不織布のような成形品が、勧告の「材料」や「粒子」にどう当てはまるかは、本稿では確認できていません 未確定／将来
13. 確認できなかったことと、まとめ
- メーカーの量産仕様：Elmarco社の Nanospider™ の数値（PA6、幅1.6 m、目付0.03 g/m²、繊維径150 nm ±30%、年産2,000万m²、毎分1.5 g／m）は、Omer らの総説の引用で、メーカーの公式ページ自体では確認できませんでした。「±30%」が標準偏差か範囲かも確認していません。
- 電池セパレーターの市場での使われ方：電界紡糸の不織布がどの程度市販の電池に使われているかは、一次資料で確認できていません。
- フィルターの試験条件：総説に収録された捕集効率・圧力損失の試験条件（粒子径・流速）は確認していません。
- 溶媒の規制：DMFなど、紡糸でよく使われる溶媒のEUのREACH規則での扱いは、調べられていません。
- セラミックスの焼成での径の変化：焼成で径がどれだけ縮むかは、本稿が引用した論文の要旨では確認できていません。
- 規格・評価：ナノファイバーの用語・評価に関するISO規格の番号と題名は、規格団体のサイトを開いて確認できなかったため、記載していません。
- 医療製品の承認状況：個別製品の評価は行いません。承認の有無は製品ごとに公式文書で確認が必要です。
- 高電圧で液体のジェットを引き伸ばす。テイラーコーン、直線のジェット、曲がり不安定、固化の順で細くなる事実
- 太さは濃度ではなく、からみあいで決まる。ある共重合体の系では、均一な繊維がC/Ce≒2から、径は(C/Ce)2.6に比例事実。濃度が2倍で径は約6倍になりうる本稿の計算
- セラミックスは前駆体＋担体高分子を紡糸して焼く。TiO2の例では、20〜200 nmのアナターゼ事実
- 用途ごとに欲しい繊維が違う。フィルターは効率と圧力損失、セパレーターは多孔とイオン伝導、医療は残留溶媒と適合性事実
- 量産の壁は、生産量・均一性・溶媒。ニードル1本は毎時0.01〜1 g程度で、フリーサーフェスなどで桁を上げる。繊維の質量の数倍〜十倍以上の溶媒を処理する事実本稿の計算
- 「ナノファイバー」とEUの「ナノ材料」は別。100 nmを超える繊維も多い。成形品の扱いは未確定／将来
14. 用語集
- エレクトロスピニング（電界紡糸）
- 高電圧で溶液や融液をジェットにして引き伸ばし、細い繊維をつくる方法。
- テイラーコーン
- 電場で液滴が円錐状に引き伸ばされた形。先端からジェットが出る。
- 曲がり不安定
- 電荷の反発でジェットが横に揺れ、らせん状に大きく引き伸ばされる現象。
- コレクター
- 繊維を受ける電極。平板、ドラム、二枚の基板の隙間などの形がある。
- フリーサーフェス式
- ニードルを使わず、電極上の溶液の自由表面から多数のジェットを出す方式。
- 同軸紡糸
- 二重のノズルで内側と外側の液体を同時に出し、コア・シェルや中空の繊維にする方法。
- からみあい濃度（Ce）
- 溶液の高分子鎖がからみ合い始める濃度。均一な繊維には2〜2.5 Ce以上が必要との報告。
- ビーズ
- 繊維の途中にできる小さな球状のふくらみ。欠陥にも機能にもなる。
- 不織布
- 繊維を織らずに絡めて、または積み重ねてシート状にしたもの。
- 品質係数（QF）
- フィルターで、捕集効率と圧力損失を合わせて評価する指標。
- 目付
- 単位面積あたりの質量（g/m²）。
- 体積比表面積（VSSA）
- 単位体積あたりの表面積。EUの勧告では6 m²/cm³未満の材料はナノ材料としない。
- ビルディングブロック法
- 穏やかな溶媒の組成や添加剤を組み合わせ、溶媒系の紡糸を持続可能にする戦略。
15. 参考資料（一次情報）
- Formhals A 米国特許 US 1,975,504「Process and apparatus for preparing artificial threads」（1934年10月2日） — patents.google.com
- Taylor G「Disintegration of water drops in an electric field」Proc R Soc Lond A 1964;280:383–397 — doi.org/10.1098/rspa.1964.0151
- Reneker DH, Chun I「Nanometre diameter fibres of polymer, produced by electrospinning」Nanotechnology 1996;7:216–223 — doi.org/10.1088/0957-4484/7/3/009
- Reneker DH ほか「Bending instability of electrically charged liquid jets of polymer solutions in electrospinning」J Appl Phys 2000;87:4531–4547 — doi.org/10.1063/1.373532
- Greiner A, Wendorff JH「Electrospinning: A Fascinating Method for the Preparation of Ultrathin Fibers」Angew Chem Int Ed 2007;46:5670–5703 — doi.org/10.1002/anie.200604646
- Li D, Xia Y「Electrospinning of Nanofibers: Reinventing the Wheel?」Adv Mater 2004;16:1151–1170 — doi.org/10.1002/adma.200400719
- Xue J ほか「Electrospinning and Electrospun Nanofibers: Methods, Materials, and Applications」Chem Rev 2019;119:5298–5415 — doi.org/10.1021/acs.chemrev.8b00593
- McKee MG ほか「Correlations of Solution Rheology with Electrospun Fiber Formation of Linear and Branched Polyesters」Macromolecules 2004;37:1760–1767 — doi.org/10.1021/ma035689h
- Li D, Xia Y「Fabrication of Titania Nanofibers by Electrospinning」Nano Lett 2003;3:555–560 — doi.org/10.1021/nl034039o
- Li D, Xia Y「Direct Fabrication of Composite and Ceramic Hollow Nanofibers by Electrospinning」Nano Lett 2004;4:933–938 — doi.org/10.1021/nl049590f
- Sun Z ほか「Compound Core–Shell Polymer Nanofibers by Co-Electrospinning」Adv Mater 2003;15:1929–1932 — doi.org/10.1002/adma.200305136
- Li D, Wang Y, Xia Y「Electrospinning of Polymeric and Ceramic Nanofibers as Uniaxially Aligned Arrays」Nano Lett 2003;3:1167–1171 — doi.org/10.1021/nl0344256
- Jirsak O ほか（Technicka Univerzita v Liberci） 米国特許 US 7,585,437 B2「Method of nanofibres production from a polymer solution using electrostatic spinning and a device for carrying out the method」（出願 2004年9月8日、登録 2009年9月8日） — patents.google.com
- Elmarco「Nanospider technology」（メーカーの公式ページ） — elmarco.com
- Persano L ほか「Industrial Upscaling of Electrospinning and Applications of Polymer Nanofibers: A Review」Macromol Mater Eng 2013;298:504–520 — doi.org/10.1002/mame.201200290
- Omer S ほか「Scale-up of Electrospinning: Market Overview of Products and Devices for Pharmaceutical and Biomedical Purposes」Pharmaceutics 2021;13:286 — doi.org/10.3390/pharmaceutics13020286
- Wen X, Wang L「Mass Production of Electrospun Nanofibers」『Electrospinning』Wiley 2024, pp. 29–43 — doi.org/10.1002/9783527841479.ch3
- Lyu C ほか「Electrospinning of Nanofibrous Membrane and Its Applications in Air Filtration: A Review」Nanomaterials 2021;11:1501 — doi.org/10.3390/nano11061501
- Li Y, Li Q, Tan Z「A review of electrospun nanofiber-based separators for rechargeable lithium-ion batteries」J Power Sources 2019;443:227262 — doi.org/10.1016/j.jpowsour.2019.227262
- Arora P, Zhang Z「Battery Separators」Chem Rev 2004;104:4419–4462 — doi.org/10.1021/cr020738u
- Agarwal S, Wendorff JH, Greiner A「Use of electrospinning technique for biomedical applications」Polymer 2008;49:5603–5621 — doi.org/10.1016/j.polymer.2008.09.014
- Liverani L, Boccaccini AR「Versatile Production of Poly(Epsilon-Caprolactone) Fibers by Electrospinning Using Benign Solvents」Nanomaterials 2016;6:75 — doi.org/10.3390/nano6040075
- Avossa J ほか「Electrospinning based on benign solvents: current definitions, implications and strategies」Green Chem 2022;24:2347–2375 — doi.org/10.1039/d1gc04252a
- Hotaling NA ほか「DiameterJ: A validated open source nanofiber diameter measurement tool」Biomaterials 2015;61:327–338 — doi.org/10.1016/j.biomaterials.2015.05.015
- 欧州委員会 勧告「on the definition of nanomaterial」（2022年6月10日、2022/C 229/01、官報 C 229/1、2022年6月14日） — eur-lex.europa.eu
- Theron A, Zussman E, Yarin AL「Electrostatic field-assisted alignment of electrospun nanofibres」Nanotechnology 2001;12:384–390 — doi.org/10.1088/0957-4484/12/3/329
16. 主張と出典の対応表（監査）
| 本文の主張 | 根拠 | 区分 |
|---|---|---|
| 1934年の米国特許（Formhals）：電場で糸をつくる方法は既に知られていたこと、従来は糸を実用的な形で取り出せなかったこと、導電性の回転する巻き取り器（リール、スプール、ドラム）が引きつける電極を兼ねる構成の提案 | Formhals 米国特許 US 1,975,504［参考資料 1］https://patents.google.com/patent/US1975504A/en | 事実 |
| 液滴が電場で伸びて長さが赤道直径の1.9倍で不安定になること、二つの流体の円錐状の界面が電場で平衡で存在できるのは半頂角49.3°のときだけであること（水滴の分裂を扱った論文） | Taylor（1964）［参考資料 2］https://doi.org/10.1098/rspa.1964.0151 | 事実 |
| エレクトロスピニングが電気力でナノメートル規模の直径の高分子繊維をつくること、表面張力に打ち勝って帯電したジェットが出ること、20種類超の高分子を紡糸し大半は溶液から一部は融液から紡糸したこと、真空中の融液紡糸はより高い電場・温度を使えること | Reneker・Chun（1996）［参考資料 3］https://doi.org/10.1088/0957-4484/7/3/009 | 事実 |
| ジェットが直線で進んだあと電荷の反発で曲がり不安定になり、非常に大きな比率で引き伸ばされ、溶媒が蒸発して複屈折をもつナノファイバーが残ること。直線部は外部電場による縦方向の応力で安定化されること | Renekerら（2000）［参考資料 4］https://doi.org/10.1063/1.373532 | 事実 |
| 繊維の直径が数µmから数nmであること、溶けるか溶融できるほぼすべての高分子に適用でき、カーボンブラックから酵素・ウイルス・細菌までの添加ができること | Greiner・Wendorff（2007）［参考資料 5］https://doi.org/10.1002/anie.200604646 | 事実 |
| エレクトロスピニングが高分子・複合体・セラミックスの極細繊維をつくる方法で、装置・機構・理論モデル・制御（径、形態、組成、配向）・応用がまとめられていること | Li・Xia（2004）総説［参考資料 6］https://doi.org/10.1002/adma.200400719 | 事実 |
| エレクトロスピニングの原理・典型的な装置・方法・材料・応用・量産へのアプローチ・市販品の総説であること | Xueら（2019）［参考資料 7］https://doi.org/10.1021/acs.chemrev.8b00593 | 事実 |
| PET-co-PEI共重合体（Mw 11,700〜106,000 g/mol）で、Ceがビーズ状繊維をつくる最小濃度、均一でビーズのない繊維には2〜2.5 Ce、繊維径が規格化濃度C/Ceの2.6乗にスケールすること | McKeeら（2004）［参考資料 8］https://doi.org/10.1021/ma035689h | 事実 |
| PVP（Mw約1,300,000）とチタンテトライソプロポキシドを含むエタノール溶液から、PVPと非晶質TiO₂の複合ナノファイバー（長さ数cmまで）、空気中500 ℃の焼成でアナターゼに変化し、平均直径が20〜200 nmの範囲で制御できること | Li・Xia（2003）［参考資料 9］https://doi.org/10.1021/nl034039o | 事実 |
| 同軸の二重毛細管で混ざらない二つの液体を紡糸し、コアを除いて中空のナノファイバー（チタニア・高分子複合体、アナターゼのナノチューブ）をつくること、シース液にゾル−ゲル前駆体が必要だったこと | Li・Xia（2004）中空［参考資料 10］https://doi.org/10.1021/nl049590f | 事実 |
| 紡糸できる高分子をシェル、紡糸できない材料をコアにする共電界紡糸と、ナノチューブの作製が3段階から2段階になること | Sunら（2003）［参考資料 11］https://doi.org/10.1002/adma.200305136 | 事実 |
| 隙間を空けた二枚の導電性基板のコレクターで、一方向にそろった繊維の配列が大きな面積でできること | Liら（2003）配向［参考資料 12］https://doi.org/10.1021/nl0344256 | 事実 |
| Theronらが先の尖った接地した回転体（ボビン）に繊維を巻き取って100〜300 nmのPEO繊維を平行に並べたこと | Theronら（2001）［参考資料 26］https://doi.org/10.1088/0957-4484/12/3/329 | 事実 |
| Jirsakらの米国特許（リベレツ工科大学、PCT出願2004年9月8日、登録2009年9月8日）：回転する帯電電極の円周の一部を溶液に浸して紡糸する方法と装置 | Jirsakら 米国特許 US 7,585,437 B2［参考資料 13］https://patents.google.com/patent/US7585437B2/en | 事実 |
| Nanospiderが電極の自由表面を強い静電場で使う針なしの電界紡糸であること、細いワイヤー電極を使うこと、産業用に最大4基の紡糸ユニットを1ラインに組めること（メーカーの記述） | Elmarco 公式ページ［参考資料 14］https://www.elmarco.com/nanospider | 事実 |
| 商業化が進み、生産量・精度・機能性の面で工業化に必要な水準を満たす課題の分析 | Persanoら（2013）［参考資料 15］https://doi.org/10.1002/mame.201200290 | 事実 |
| 典型的な生産量が毎時0.01〜1 g、ニードルレスと遠心の方式が注目され生産量が場合により毎時450 gに達すること、円筒8.6・円盤6.2・球3.1 g/h（PVA）、13.7 g/h、約80 g/h、Nanospiderの毎分1.5 g/ローラー長1 m・繊維径50〜500 nm、NS 8S1600U（PA6・セルロース基材・幅1.6 m・目付0.03 g/m²・繊維径150 nm ±30%・年産2,000万m²）、残留溶媒の毒性・バッチ間のばらつき・プロセスの遅さ | Omerら（2021）［参考資料 16］https://doi.org/10.3390/pharmaceutics13020286 | 事実 |
| 量産の戦略が複数ニードル・複数孔・フリーサーフェス・メルト電界紡糸・複合場の支援に分類されること | Wen・Wang（2024）［参考資料 17］https://doi.org/10.1002/9783527841479.ch3 | 事実 |
| 品質係数QFが高い捕集効率と低い圧力損失で評価されること、スリップ流れ・花輪状構造、ビーズ・オン・ストリング・多層構造、収録例（PA-6 99.42%・85.5 Pa、PAN 99%超・27 Pa、GO-PAN 99.97%・8 Pa） | Lyuら（2021）［参考資料 18］https://doi.org/10.3390/nano11061501 | 事実 |
| 電界紡糸の不織布が相互につながった多孔構造・高い多孔度・大きな表面積をもち、リチウムイオン電池セパレーターの有望な候補で、5つの型（単層・多層・修飾・複合・ゲルポリマー電解質）に分類されること | Liら（2019）［参考資料 19］https://doi.org/10.1016/j.jpowsour.2019.227262 | 事実 |
| 理想のセパレーターの条件（極限まで薄い・イオン抵抗なし・電子に無限の抵抗・デンドライトを防ぐほど曲がりくねる・化学的に不活性）と、現実は厚さと多孔度の操作で妥協していること | Arora・Zhang（2004）［参考資料 20］https://doi.org/10.1021/cr020738u | 事実 |
| 電界紡糸が組織工学・薬物放出・創傷被覆・酵素の固定化などに使われること | Agarwalら（2008）［参考資料 21］https://doi.org/10.1016/j.polymer.2008.09.014 | 事実 |
| 酢酸・ギ酸などの毒性の低い溶媒でPCL繊維を紡糸できること、そのような溶媒は通常より正確で長い最適化を要すること | Liverani・Boccaccini（2016）［参考資料 22］https://doi.org/10.3390/nano6040075 | 事実 |
| 穏やかな溶媒の組成と添加剤のビルディングブロックの方法が溶媒系電界紡糸を持続可能にする戦略であること | Avossaら（2022）［参考資料 23］https://doi.org/10.1039/d1gc04252a | 事実 |
| SEM写真からナノファイバー径を自動解析するDiameterJが、手作業の何百倍もの測定点を与え、既知の鋼線で検証されたこと | Hotalingら（2015）［参考資料 24］https://doi.org/10.1016/j.biomaterials.2015.05.015 | 事実 |
| EU委員会勧告2022/C 229/01（2022年6月10日）のナノ材料の定義：個数基準で粒子の50%以上が(a)外部寸法1〜100 nm、(b)細長い形で二つが1 nm未満・他が100 nm超、(c)板状。体積比表面積6 m²/cm³未満は除外 | EU委員会勧告 2022/C 229/01［参考資料 25］https://eur-lex.europa.eu/legal-content/EN/TXT/?uri=CELEX:32022H0614(01) | 事実 |
| 濃度の比 C/Ce ＝ 2.5、3、4 のとき、2を基準に径が約1.8倍、2.9倍、6.1倍（径∝(C/Ce)の2.6乗を共重合体の系にあてはめた見積もり） | 本稿の計算 | 本稿の計算 |
| ±30%の繊維径の幅（105〜195 nm）で長さあたり質量の比が約3.5倍。体積比表面積4÷直径：100 nmで40、150 nmで27、500 nmで8、667 nmで6 m²/cm³。密度1.14 g/cm³（仮定）で約23 m²/g | 本稿の計算 | 本稿の計算 |
| 年産2,000万m²×0.03 g/m²＝約600 kg、平均約68 g/h、ニードル約70〜7,000本分、基材約12,500 km、毎分約24 m。毎分1.5 g/mを1.6 m幅に当てはめて約144 g/h | 本稿の計算 | 本稿の計算 |
| 溶媒質量÷繊維質量＝(1−c)÷c：c＝15%・10%・5%で約5.7倍・9倍・19倍。年産の例で10%の仮定では溶媒約5.4 t／年（5%で約11 t／年） | 本稿の計算 | 本稿の計算 |
| エレクトロスピニングの原理・装置・材料・用途の整理、からみあい・濃度・規格化濃度の比較の読み方、フィルター・セパレーター・医療の設計の違い、ビーズの評価の逆転、基材との積層の設計、溶媒の質量の規模の読み取り、「ナノファイバー」と法令上の「ナノ材料」は別という整理 | 解説（本稿） | 解説 |
| 成形品（不織布）がEU勧告の定義や個別の法令でどう扱われるか、溶媒（DMFなど）のREACH規則での扱い、ナノファイバーに関するISO規格の番号・題名、メーカー数値（±30%の意味）、電池セパレーターの市場での使われ方 | 本稿の調査範囲では確認できなかった | 未確定／将来 |
最終更新：2026年10月／出典は一次情報（査読論文、特許明細書、メーカーの公式ページ、EU委員会の勧告）に限定しています。 Nanospider™ の数値（目付、繊維径、年産など）はOmerらの総説が引用したメーカー資料の値で、メーカーの公式ページでは確認できていません。生産量の数値は条件の異なる報告で、方式の優劣を示すものではありません。 構造の整理や材料設計上の読み取りを含むため、それらは「解説」として出典付きの事実と区別しています。 メーカーの数値の詳細（±30%の意味）、溶媒（DMFなど）のREACH規則での扱い、ナノファイバーに関するISO規格の番号、成形品のEU勧告での扱い、電池セパレーターの市場での使われ方は、一次情報で確認できなかったため記載していません。 本記事は材料・原理・プロセスの解説であり、特定の製品・企業の優劣を示すものでも、医療上・安全上の助言でもありません。 ヒーロー画像と図7はAI生成イメージ、そのほかの図はベクター作図であり、いずれも実際の装置・製品・測定結果を示すものではありません。
