昭栄化学工業 企業解説

← ナノテクノロジーの解説一覧へ戻る

COMPANY PROFILE / ナノテクノロジー

昭栄化学工業
― 金属ナノ粒子の技術を土台に、ディスプレイ向けの量子ドットを量産し、2023年に米Nanosys社の量子ドット事業を買収した電子材料メーカー(量子ドットに限る)

昭栄化学工業(以下、昭栄化学)は、ニッケルなどの金属粉末と、電子部品に使うペーストを主力とする東京の電子材料メーカーです。本稿が扱うのは、そのうち量子ドット(QD)事業に限ります。 同社は、直径2〜10 nmの半導体ナノ粒子であるインジウムリン(InP)系の量子ドットについて、2017年に量産化技術を開発し、2021年に製造・販売を始めたと説明しています。 2020年8月には、米国の量子ドット会社Nanosys社の材料を専属で製造する契約を結び、2023年に、Nanosys社の量子ドット事業の資産のほぼすべてを買収しました。 Nanosys社側の発表では、買収は2023年9月6日付で、Nanosysのブランドは維持されます(昭栄化学の沿革は「2023年8月」と記載し、日付が異なります)。 一方、量子ドット事業の売上・生産能力・買収額は公表されていません。本稿は、昭栄化学の公式サイトと、Nanosys社の公式発表から、何を確認でき、何を確認できなかったかを整理し、素材技術者の視点で、サイズ制御、コア/シェル構造、表面(配位子)の設計が何に効くかを書きます。

構成:昭栄化学工業の公式サイト(会社概要、沿革、製品、技術・研究開発、2026年版)、Nanosys社の公式発表(2020年8月3日、2022年7月・10月、2023年4月・9月)、Nanosys社の公式サイト(製品、グローバル・ファウンドリー、会社紹介、特許・商標の表示)を一次情報として使用/最終更新 2026年10月

この記事でわかること
  1. 30秒でわかる昭栄化学工業と、ナノテクノロジーでの立ち位置
  2. ロゴと社名の表記について
  3. ナノテクノロジーの世界で、この会社はどこにいるか
  4. 会社の規模
  5. ナノテクノロジーにかけているリソース
  6. これまでの取り組み
  7. 今後の計画
  8. この会社はナノテクノロジーで何を目指しているか
  9. ナノテクノロジー分野の提携マッピング
  10. 提供している技術・製品・サービス
  11. この企業が抱えるリスク
  12. 用語集
  13. 出典
  14. 主張と出典の対応表

1. 30秒でわかる昭栄化学工業と、ナノテクノロジーでの立ち位置

正式名称昭栄化学工業株式会社
(SHOEI CHEMICAL INC.)
1956年4月設立(沿革)。1959年に現在の社名へ変更
本社・上場東京都新宿区西新宿
(新宿三井ビル)
株式の上場に関する記載は公式サイトで確認できなかった。資本金4億8,000万円
この分野での類型ナノ素材メーカー主たる類型。ディスプレイ向けの量子ドット材料を製造・供給する素材側の会社
中心となる材料・用途InP系の量子ドット
ディスプレイ用
同社は、スペクトル幅(半値全幅)31 nmのInP量子ドットを量産と説明
全社の売上881億円2025年度(2026年3月期)。電子材料全体の数字で、量子ドット単独の売上は非公表。従業員620名
量子ドットの売上非開示製造能力(トン/年)も非開示。Nanosys社は2023年4月に「累計で140トン超を出荷」と説明(買収前の同社の主張)
Nanosys社の事業の買収2023年9月6日付
(Nanosys社の発表)
昭栄化学の沿革は「2023年8月」。買収額は公表されていない
量子ドットの製造拠点福岡県糸島市ほか
(米国シリコンバレー)
糸島事業所は2024年1月に開設。Nanosys社のシリコンバレーの研究所・工場も昭栄化学側へ
まず押さえるべき1点

昭栄化学は、金属ナノ粒子の製造を長年手がけてきた電子材料メーカーで、量子ドットはその中の新しい事業です。会社全体の売上(881億円)の大半は、公式サイトの記述から、金属粉末やペーストなどの電子材料と読めますが、量子ドットの内訳は公表されていません 事実。 量子ドットの事業が大きく変わったのは2023年のNanosys社の事業の買収です。Nanosys社は、同社の説明で「世界最大の独立系量子ドット会社」で、2020年から昭栄化学が専属で製造してきた相手でした。買収により、Nanosys社の営業・研究開発の人員、シリコンバレーの研究所、特許・商標が昭栄化学のものになりました。 ただし、量子ドット事業の売上、製造能力、買収額は非公表で、本稿は金額を示せません。「世界最大規模の量産」は同社の主張で、他社との比較資料は示されていません 未確定/将来。

2. ロゴと社名の表記について

ロゴは、昭栄化学の公式サイト(shoeichem.co.jp)のフッターで公開されているコーポレートロゴ(青いマークと白抜きの SHOEI の文字)を、そのまま取得して設置しています。文字が白いため、見やすいように暗い背景の枠に置いています。生成画像による再現は行っていません。

表記の注意:社名は昭栄化学工業株式会社(英語表記 SHOEI CHEMICAL INC.、本稿の英語版では Shoei Chemical)です。関係会社に昭栄株式会社(別法人)、SHOEI ELECTRONIC MATERIALS, INC.(米国)、SHOEI CANADA CORPORATION(カナダ)があります。Nanosysは買収後も、昭栄化学のブランドとして維持されています。本稿は量子ドットの事業だけを扱い、金属粉末やペーストの事業は扱いません。

公式サイト:https://www.shoeichem.co.jp/

3. ナノテクノロジーの世界で、この会社はどこにいるか

ナノテクノロジーに関わる企業の4つの類型 同じ「ナノの会社」でも、つくる・加工する・製品にする・医療に使うで、強みと売り先が違う ナノ素材メーカー ナノ加工・装置 デバイス・表示 ナノ医療 ナノ素材をつくり供給 ナノ構造を作る装置 ナノ構造を製品にする ナノ粒子で薬を届ける OCSiAl/GMG ZEON/BASF ASML/Canon ASM/東京エレクトロン TSMC/Samsung 昭栄化学工業 ほか Arbutus/Genevant Acuitas/Evonik 素材の品質と量産力 装置の精度と据付基盤 量産技術と顧客基盤 特許と脂質素材の品質 用途の立ち上がりに左右 半導体の投資に左右 巨額投資の回収に左右 医薬の承認と訴訟に左右 昭栄化学工業は左端の「ナノ素材メーカー」。ディスプレイ用のInP系量子ドットを量産・供給する 2023年に米Nanosys社の量子ドット事業を買収。売上・能力・買収額は公表されていない
図1 ナノテクノロジーに関わる企業の4類型と、昭栄化学工業の位置づけ。区分は本稿によるもので、企業名は本シリーズで扱う企業から例示しています 本稿の計算。図中の例示では「デバイス・表示」の欄に「昭栄化学工業 ほか」とありますが、本稿は、同社が量子ドットという材料を作って表示機器メーカーに供給する側と確認できたため、「ナノ素材メーカー」として整理しています。

昭栄化学の主たる類型はナノ素材メーカーです。従たる類型はありません。ディスプレイそのものは作らず、量子ドットの材料(粒子、またはそれを分散した材料)を、フィルムや部品を作る会社を通じて、テレビ・モニター・IT機器のメーカーに届ける立場です。 本稿が扱う材料・用途を、確認できた範囲で整理します。

材料・工程・用途昭栄化学での位置づけ確認できた一次情報区分
InP系の量子ドット(コア/シェル構造)本稿の中心。直径2〜10 nmの半導体ナノ粒子。粒子サイズを原子1層分以下の精度で制御し、スペクトル幅(半値全幅)31 nmのInP量子ドットを量産と説明(「世界で最も狭い」は同社の主張)昭栄化学の公式サイト(製品、技術・研究開発)事実(会社の説明)
ディスプレイ向けの量子ドット(液晶、有機EL、ミニLEDなど)色純度と色再現性が求められるディスプレイに使われると説明。Nanosys社の説明では、液晶、ミニLED、有機EL、マイクロLED、ナノLED向けの材料を供給昭栄化学・Nanosys社の公式サイト事実(会社の説明)
受託型の量子ドット製造(グローバル・ファウンドリー)顧客の量子ドットの配合を、ガラス器具の段階から量産に移す受託製造を提供と説明。3,000リットルの反応槽で製造できると説明Nanosys社の公式サイト(Global Foundry)事実(会社の説明)
その他の新用途(塗料、農業用フィルム、3Dプリンター用フィラメントなど)Nanosys社のサイトが例として紹介。量産の事業規模は確認できずNanosys社の公式サイト事実(紹介)/未確定/将来
ニッケル粉末、導電・抵抗・絶縁ペーストなどの電子材料昭栄化学の主力だが、本稿では扱わない――

4. 会社の規模

昭栄化学は、公式サイトで売上高・従業員数などを公開しています。会社全体の規模を表1つで簡潔に示し、そのうえで量子ドットについて開示されている範囲を示します 事実。

項目内容
売上高881億円(2025年度=2026年3月期。公式サイトの会社概要)。電子材料全体の数字で、量子ドットは内訳が非公表
資本金・従業員資本金4億8,000万円。従業員620名(嘱託・契約社員・パートタイマー11名を含む)
本社・拠点本社:東京都新宿区西新宿2-1-1 新宿三井ビル43階。国内:鳥栖事業所(佐賀県)、糸島事業所(福岡県、2024年1月開設)。海外:米国(カリフォルニア州)、カナダ(ケベック州)、マレーシア(サラワク州)
事業・関係会社電子材料の製造、販売および輸出入。関係会社:昭栄株式会社、SHOEI CANADA CORPORATION、SHOEI ELECTRONIC MATERIALS, INC.。品質:ISO 9001、IATF 16949の認証(Nanosys社のサイトの記載)
上場・財務の開示株式の上場に関する記載は、公式サイトで確認できなかった。公開されている財務は売上高のみ(利益、資産などは確認できず)
量子ドット事業で開示されている項目内容
売上高・利益非開示
製造能力非開示(トン/年)。「世界最大スケールでの量産」「3,000リットルの反応槽」と説明。Nanosys社は2023年4月に、累計で140トン超の量子ドット材料を出荷したと説明(買収前の主張)
従業員数・研究人員非開示。買収で、Nanosys社の営業・マーケティングの人員、研究開発チーム、シリコンバレーの研究所が昭栄化学に移った
研究開発費・設備投資量子ドット単独は非開示。糸島事業所の投資額も確認できなかった
特許Nanosys社は2023年4月に「800件超の固有の特許」と説明。昭栄化学は、Nanosys由来を含む量子ドット関連の米国特許の番号を、Nanosys社のサイトに一覧で掲載(例示で、網羅ではないと注記)
ここで注意

Nanosys社の発表(2020年8月)には、量子ドットのディスプレイ出荷台数の予測(DSCCの調査会社の推計)が載っていますが、調査会社の市場推計は本稿では採用しません。また、Nanosys社の「1,000番目の量子ドット搭載ディスプレイ製品」「全TVブランド上位10社を顧客」は、買収前の同社の主張です。 昭栄化学の売上高881億円は会社全体の数字で、量子ドットの売上を示すものではありません 未確定/将来。

5. ナノテクノロジーにかけているリソース

量子ドット事業単独の人員・投資は、ほとんど開示されていません。人・金・外部・大学の4点で、確認できたか/できなかったかを整理します。

項目確認できた内容区分
人(研究開発拠点・人員)量子ドットに従事する人員は非公表。全社の従業員は620名。2018年に東京の青梅事業所の研究開発部門を鳥栖事業所へ移した(沿革)。2023年の買収で、Nanosys社の営業・マーケティングの人員、「世界水準の量子ドット研究開発チーム」、シリコンバレー(カリフォルニア州)の研究所が昭栄化学に加わったとNanosys社が発表。製造・開発は鳥栖・糸島事業所が担うと説明事実/非公表
金(研究開発費・設備投資)量子ドット単独の研究開発費・設備投資、糸島事業所の投資額、Nanosys社の買収額は確認できなかった。Nanosys社側では、2022年7月に5,000万ドル超の資金調達(シリーズB)を発表(買収前)事実/非開示(個別額)
外部への出資・買収・合弁・事業売却Nanosys社の量子ドット事業の資産のほぼすべてを、昭栄化学と米国子会社(SHOEI ELECTRONIC MATERIALS, INC.)が取得(資産買収契約)。2007年にカナダのCANADIAN ELECTRONIC POWDERS CORPORATIONを完全子会社化し、2013年に合併(金属粉末側の話)。Nanosys社は2022年10月に、マイクロLEDの製造設備と技術者をAvicena社に売却しており、この部分は昭栄化学の買収の対象に含まれない事実/確認できず(買収額)
大学・研究機関・公的資金量子ドットについて、大学・公的研究機関との共同研究や公的資金は、昭栄化学・Nanosys社の公式資料で確認できなかった(分析装置としてXPS、FE-SEM、GC-MS、STEMを保有と説明)確認できず

主要な製品・設備の状況

製品・設備場所規模段階日付・出典
量子ドットの量産(昭栄化学による製造)鳥栖・糸島事業所ほか(QDを作る拠点の詳細は公式サイトでは糸島のQD工場とのみ記載)能力は非開示。3,000リットルの反応槽で製造できると説明稼働(2021年に製造・販売開始。2020年8月からNanosys社向けに専属製造)昭栄化学の沿革、2020年8月3日のNanosys社の発表
糸島事業所(福岡県)福岡県糸島市非開示開設(2024年1月)。Nanosys社のサイトは「糸島のQD工場」と紹介昭栄化学の沿革、Nanosys社の公式サイト
Nanosys社のシリコンバレーの工場・研究所米国カリフォルニア州非開示昭栄化学の傘下(2023年9月6日付)。2013年にカリフォルニア州ミルピタスの大型生産設備へ拡張と過去に発表2023年9月7日のNanosys社の発表、2013年4月の発表
カスタムの量子ドット製造(グローバル・ファウンドリー)米国・日本非開示提供中(同社の説明)。トン単位の高品質なナノ結晶を供給できると主張Nanosys社の公式サイト

6. これまでの取り組み

時期できごと意味
1956年浅田榮一氏が昭栄化学(株)を設立(東京・築地)。1959年に昭栄化学工業(株)へ商号変更創業
1991〜2007年噴霧熱分解法による金属粉末の製造技術(1991年)、新しい噴霧熱分解法(2002年)、PVD法による金属粉末の超微細化技術(2007年)を開発量子ドットの前に、ナノ粒子の製造技術を積み上げた(沿革)
2001年Nanosys社が量子ドットの開発を開始(同社の会社紹介による)後に買収される会社の起点
2017年量子ドットの量産化技術を開発(沿革)量子ドット事業の技術的な出発点
2020年8月3日Nanosys社と、量子ドット材料の供給・サービス契約を発表。昭栄化学がNanosys社の量子ドットを専属で製造し、容量拡張と、重金属を含まない量子ドットの唯一の製造パートナーに。Nanosys社は、生産量を近い将来に2倍超にし、顧客に近いアジアで作ることでコストを下げると説明製造委託による連携の開始
2021年量子ドット製品の製造・販売を開始(沿革)量産品の出荷
2022年7月・10月Nanosys社が5,000万ドル超の資金調達(7月)、マイクロLEDの工場・技術者をAvicena社へ売却(10月)Nanosys社が量子ドットに事業を絞る方向(買収前)
2023年4月Nanosys社が「1,000番目の量子ドット搭載ディスプレイ製品」「累計140トン超の出荷」「特許800件超」を発表買収前の同社の実績の説明
2023年8〜9月昭栄化学が、Nanosys社の量子ドット事業の資産のほぼすべてを取得(Nanosys社の発表は2023年9月7日、日付は9月6日付。昭栄化学の沿革は「2023年8月」)。Nanosysのブランドは維持量子ドットの材料・営業・研究を一体化
2024年1月福岡県糸島市に事業所を開設量子ドットの製造拠点(Nanosys社のサイトで糸島のQD工場と紹介)

7. 今後の計画

量子ドットの新設・増設計画は確認できず糸島事業所の開設(2024年1月)以降の追加の計画は、公式資料に見当たらない
売上・能力の目標確認できず昭栄化学・Nanosys社の公式資料に、量子ドット事業の目標の記載がない
新用途塗料、農業用フィルム、
3Dプリンター用など
Nanosys社のサイトが例として紹介。時期・規模の記載なし
ブランドNanosysの名称を維持2023年9月の発表。商標(Nanosys、QDEF、HYPERIONなど)は昭栄化学が所有と表示

昭栄化学の公式サイトのニュース欄には、現在ホームページのリニューアルのお知らせ(2026年3月)しか掲載されておらず、量子ドット事業の最近の発表は確認できません。Nanosys社の公式サイトは「新しい分野」として、車載塗料、農業用フィルム、3Dプリンター用フィラメントなどを紹介しますが、事業化の時期や規模は書かれていません 未確定/将来。

確認できなかったこと

次はいずれも一次資料に記載がありません 未確定/将来。

量子ドットの売上・利益・製造能力(トン/年)/買収額と支払い条件/糸島事業所の投資額/量子ドット事業の人員/スペクトル幅31 nmの測定条件(発光ピーク、測定法)/製品の発光効率・耐久性の数値/顧客ごとの供給量/カドミウムを含まないことの規制上の位置づけ/各地域の化学物質規制上の登録状況/今後の増設計画。

8. この会社はナノテクノロジーで何を目指しているか

ここは会社が直接には述べていない部分を含みます。一次情報から読み取れる範囲の推測として、根拠とともに書きます。

読み取れること根拠となる一次情報区分
量子ドットを、金属ナノ粒子の製造技術を生かした素材事業として、ディスプレイ向けに伸ばそうとしている公式サイト:粒子サイズを原子1層分以下で制御する技術、世界最大スケールの量産、InP量子ドットでスペクトル幅31 nmと説明。沿革:2017年の量産化技術、2021年の製造・販売事実(会社の説明)
Nanosys社の買収で、材料の製造(昭栄化学)と、営業・用途開発(Nanosys)を一体化しようとしている2020年の専属製造契約から3年で買収。2023年9月の発表は「製造能力とNanosys社の量子ドット技術の組み合わせ」と説明し、Nanosysのブランドと顧客対応を継続事実(会社の説明)
量子ドットをディスプレイ以外の用途にも広げる狙いがあるNanosys社のサイト:新しい分野として車載塗料、農業用フィルム、3Dプリンター用などを紹介推測
量子ドットは、昭栄化学の中ではまだ新しく、主力の電子材料に比べて小さい事業である可能性が高い公式サイトの製品紹介は粉末・ペーストを先に置き、量子ドットは5つ目の項目。沿革の製品関連の欄でも、量子ドットは2017年・2021年が最後の記載。売上は全社の数字のみ推測
推測の根拠を1つだけ詳しく

「Nanosys社の買収は、製造と営業・用途開発の一体化が狙い」と読む根拠は、買収に至る経緯の短さと内容です。2020年8月の契約で、昭栄化学はNanosys社の量子ドットを専属で製造する立場になり、Nanosys社は「生産量を2倍超にし、顧客に近いアジアで作る」ことを狙いとしました。 3年後の2023年9月、昭栄化学は資産のほぼすべて(営業・マーケティング、研究開発チーム、シリコンバレーの研究所)を取得しました。2022年にNanosys社がマイクロLEDの設備を売却して量子ドットに絞っていたことと合わせると、製造委託の関係から、製造と開発を1つの会社に集約する流れに見えます。 これは公式資料の記述の組み合わせから本稿が読み取った解釈で、買収の目的や条件を、昭栄化学が詳しく述べた資料は確認できません 未確定/将来。

9. ナノテクノロジー分野の提携マッピング

昭栄化学工業を中心とした、買収・共同開発・供給の関係 同社・Nanosys社の公式資料に記載のある関係のみ。提携の一部はNanosys社が買収前に発表したもの 共同開発 製造・供給 買収 昭栄化学 量子ドット Nanosys(米国) 2023年9月 QD事業の資産を取得 Nanosys向けの専属製造 2020年8月の契約。買収で一体化 CYD・Bready・SmartKem Nanosys時代の共同開発(2021〜22年) ディスプレイ各社 Samsung、LG、Sonyなど(同社の説明) 各社の取引額・数量は非公表。買収後も上記の提携が続いているかは、公式資料で確認できなかった
図2 昭栄化学工業を中心とした買収・共同開発・供給の関係。出典:Nanosys社の公式発表(2020年8月、2021年9月、2022年2月・4月・7月、2023年4月・9月)、昭栄化学の公式サイト(沿革)。図に含めたのは、公式資料に書かれている関係だけです。ディスプレイ各社は、Nanosys社が2023年4月に「同社の量子ドット技術を使った製品を出荷しているブランド」として挙げた名前で、買収後の取引条件ではありません。

昭栄化学の関係の特徴は、Nanosys社との製造委託から買収へと関係を深めたことと、買収前にNanosys社が結んだ提携(部材メーカー、ディスプレイ開発企業)を引き継ぐ位置にあることです。 Nanosys社の発表は、顧客として「テレビ上位10社すべて」「IT上位5社のうち4社」などと述べますが、これは買収前の同社の主張で、買収後の取引先と条件は、昭栄化学の公式資料では確認できません 未確定/将来。

10. 提供している技術・製品・サービス

以下は、昭栄化学の公式サイトと、Nanosys社の公式サイト・発表の記述です。発光効率、発光ピーク、粒子の構造(コアとシェルの材料・厚さ)、耐久性の数値は、公開ページに見当たりませんので、書きません。スペクトル幅31 nmは同社の説明で、測定条件が書かれていません 事実。

製品・用途同社資料の記述(メーカーの説明)
量子ドット(昭栄化学)直径約2〜10 nmの半導体ナノ粒子(髪の毛の太さの約10万分の1)。「量子閉じ込め効果」により、粒子サイズを変えるだけで発光色を変えられ、発光スペクトルが狭いので色再現性が高く、応答が速い。粒子サイズを原子1層分以下の精度で制御し、InP量子ドットで「世界で最も狭いスペクトル幅(半値全幅31 nm)」を量産と説明。従来のNiの高性能品に比べ、サイズは1/10以下、体積は1/1,000以下
量子ドットの製造上の特徴量子ドットは、サイズが1 nm違うだけで特性が大きく変わる。数nmの小さな粒子の中に、コア/シェル構造という複雑な構造を作り込む必要があり、量産化が難しいと考えられてきた材料と説明。「世界最大スケールの量産に成功した」と主張(比較の根拠は示されていない)
配位子の設計(Nanosys社の説明)量子ドットの配位子(粒子表面に付ける分子)を設計することで、溶媒、モノマー、高分子フィルム、インク、フォトレジストなど、多様な溶液プロセスに適合させられると説明。生体分子や細胞に結合させる用途にも触れる
スペクトルの設計(Nanosys社の説明)紫外光を吸収し、可視光〜赤外で発光・検出するよう、粒子を調整できると説明
カドミウムを含まない量子ドット(Nanosys社の説明)「2015年から、カドミウム(重金属)を100%含まない量子ドットのテレビとモニターを実現」と説明(同社の主張。規制上の位置づけは確認していない)
グローバル・ファウンドリー(受託製造)顧客の量子ドットの配合を、ガラス器具の段階から大規模な製造へ移す。3,000リットルの反応槽、信頼性試験の設備、知的財産の保護(昭栄化学の親会社としての運営)を特長とする。「トン単位で高品質なナノ結晶を提供できる」と説明
部材・製品(Nanosys社のブランド)QDEF、xQDEF(拡散板)、HYPERIONなどの名称を、昭栄化学が商標として所有と表示。Nanosys社は、バリア層のない(barrier-free)積層・押出の量子ドット部材を、他社と共同で量産に投入したと発表(2021年9月、2022年4月)
素材技術者の視点:サイズ・構造・表面が、量子ドットの色と寿命をどう決めるか

(1) 色はサイズで決まるので、サイズのそろい方が色純度。 量子ドットは、粒子の直径で発光する波長が決まります(量子閉じ込め効果)。粒子ごとの大きさがそろっていないと、発光の色がにじみ、スペクトルが広がります。同社が「原子1層分以下の精度でサイズを制御」と述べ、スペクトル幅(半値全幅)31 nmを強調するのは、サイズ分布を狭く保つことが、ディスプレイの色純度に直結するためと考えられます(本稿の一般的な整理。31 nmの測定条件は非開示) 推測。

(2) 「コア/シェル」で、光り方と安定性を両立させる。 数nmの粒子は表面の割合が大きく、表面の欠陥で光らなくなりやすいことが知られています。そこで、発光する芯(コア)を別の半導体の殻(シェル)で覆う設計が一般的に使われ、昭栄化学もコア/シェル構造を作り込むと説明します。シェルの材料・厚さは公開されておらず、InP系という以外の構造は確認できません。

(3) 表面の分子(配位子)が、「何に混ぜられるか」を決める。 Nanosys社は、配位子の設計で溶媒、樹脂、インク、フォトレジストなどに混ぜられるようにすると説明します。量子ドットは粒子のままでは使えず、フィルムや樹脂の中に均一に分散させ、空気や水分から守ることが実用上の課題です。Nanosys社が「バリア層のない」部材を発表しているのは、この保護をフィルム側ではなく粒子・樹脂の側で担わせる方向の開発と読めますが、詳細な構造は非公開です 推測。

(4) 量産:バッチごとのそろい方をどう保つか。 サイズが1 nm違うだけで特性が変わるため、反応槽を大きくするほど、温度・濃度の均一性を保つのが難しくなります(一般的な課題。本稿の整理で、昭栄化学の個別工程の話ではありません)。同社は3,000リットルの反応槽で製造できると説明しますが、バッチ間のばらつきや収率の数値は非開示です。詳しくは、本シリーズの技術解説『量子ドット』を参照してください。

用途の限定に注意。「世界で最も狭い」「世界最大スケール」「100%カドミウムフリー」は、いずれも同社の説明で、他社との比較条件や測定条件が書かれていません。本稿は他社の量子ドットとの優劣を評価しません。

11. この企業が抱えるリスク

リスク内容区分
開示の少なさ量子ドットの売上・能力・買収額は非公表。公式サイトのニュース欄も、現在は1件のみ。事業の採算や投資の優先度は、公式資料からは読み取れない事実/未確定/将来
買収後の統合2023年の買収で、営業・研究開発の人員とシリコンバレーの拠点が加わった。統合の進み具合や、人員・顧客の維持の状況は、公式資料で確認できない推測
ディスプレイ需要への依存量子ドットの主な用途はディスプレイで、テレビ・モニターなどの需要と、他方式(有機ELなど)との競争に左右される。同社の資料に需要の見通しはなく、本稿は評価しない推測
顧客・ブランドの集中Nanosys社は、買収前に大手ブランドの名前を挙げていた。買収後の取引先と条件は不明で、少数の大口顧客に依存する可能性がある事実(会社の説明)/推測
主張の条件が不明「世界で最も狭いスペクトル幅」「世界最大スケール」「世界最大の独立系量子ドット会社」「累計140トン超」「100%カドミウムフリー」は、同社の説明で、測定条件・定義が公開されていない事実(会社の説明)
知的財産量子ドットの特許(米国特許の一覧)と商標を昭栄化学が所有と表示。過去にNanosys社は、2009年に英国のNanoco社へ特許侵害訴訟を起こし、和解している(Nanosys社の発表)。現在の係争は確認できなかった事実
製造拠点の集中量産は日本(糸島など)と米国の拠点が中心と読める。拠点ごとの能力は不明で、事故・停止の影響は公式資料からは分からない推測
規制・安全の位置づけ量子ドットの材料(カドミウムを含む/含まない)の扱いは、各地域の化学物質規制や電気・電子機器の規制に左右される。昭栄化学の製品の登録・届出の状況は、公式資料で確認できなかった。「ナノだから安全/危険」とは一般化できない(本シリーズの技術解説『ナノ材料の定義と規制』を参照)未確定/将来

12. 用語集

量子ドット(QD)
直径数nmの半導体の粒子。サイズで発光の色が決まる。ディスプレイのバックライトの色変換などに使われる。
量子閉じ込め効果
粒子が十分に小さいと、電子の動ける範囲が制限され、粒子サイズでエネルギー(=光の色)が決まる現象。
InP(インジウムリン)
量子ドットに使われる半導体の1つ。カドミウムを含まない材料として使われる。
コア/シェル構造
発光する芯(コア)を別の材料の殻(シェル)で覆った構造。光り方と安定性を高めるのに使われる。
半値全幅(FWHM)
発光スペクトルのピークの半分の高さでの幅。小さいほど色がにごらず、色純度が高い。
配位子
粒子の表面に付く分子。粒子の凝集を防ぎ、溶媒や樹脂とのなじみを決める。
QDEF
量子ドットを入れたフィルム(Nanosys社の商標)。液晶ディスプレイの色域を広げる部材。
ミニLED・マイクロLED
バックライトや画素に使う微小なLED。大きさの違いで区別される。
バリア層
水分や酸素が量子ドットに届かないよう、フィルムの外側に設ける保護の層。
資産買収
会社そのものでなく、事業に関わる資産(設備、特許、人員など)を買い取る方式。
ISO 9001・IATF 16949
品質マネジメントの国際規格(IATF 16949は自動車向け)。認証を取得していることを示す。
メーカーの説明
メーカー自身が示す説明や数値。測定法・条件が一緒でないと、他の製品と比べられない。
Shoei Chemicalの構造・工程を示す解説画像

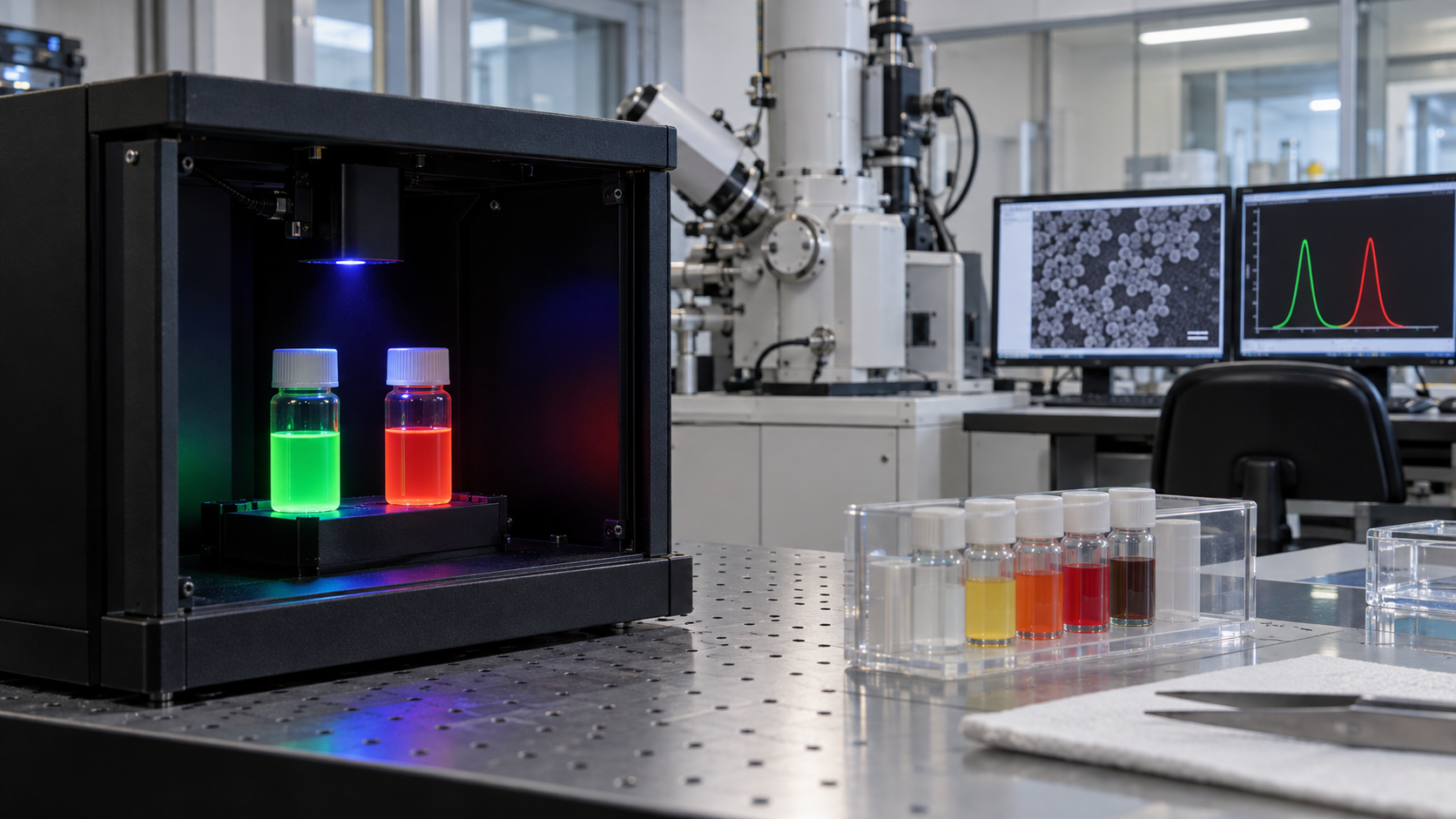

図3 昭栄化学が製造する量子ドットの品質確認の場面を表した概念図。反応槽で作った量子ドットの液体に光を当て、緑や赤の発光の色をそろえて確かめる流れ(AI生成による概念図。実際の設備や製品を写したものではありません)。

13. 出典

  1. 昭栄化学工業 会社概要(公式サイト)。社名、所在地、資本金、売上高(2025年度=2026年3月期)、従業員数、関係会社。 https://www.shoeichem.co.jp/company/about/
  2. 昭栄化学工業 ヒストリー(公式サイト)。1956年の設立、2017年の量子ドットの量産化技術、2020年8月のNanosys社との連携、2021年の量子ドット製品の販売、2023年8月のNanosys社の量子ドット事業の買収、2024年1月の糸島事業所。 https://www.shoeichem.co.jp/company/history/
  3. 昭栄化学工業 拠点一覧(公式サイト)。本社、鳥栖・糸島事業所、米国・カナダ・マレーシアの拠点。 https://www.shoeichem.co.jp/company/location/
  4. 昭栄化学工業 製品について(公式サイト)。量子ドットの説明(直径2〜10 nm、InP、半値全幅31 nm、既存材料との違い)。 https://www.shoeichem.co.jp/solutions/products/
  5. 昭栄化学工業 技術・研究開発について(公式サイト)。量子ドット分野の説明、分析装置。 https://www.shoeichem.co.jp/solutions/technology/
  6. 昭栄化学工業 ニュース(公式サイト)。現在掲載されているのはホームページのリニューアルのお知らせ(2026年3月19日)のみ。 https://www.shoeichem.co.jp/news/
  7. Nanosys Shoei Chemical Acquires Quantum Dot Business from Nanosys(2023年9月7日)。資産買収契約、2023年9月6日付、ブランドの維持。 https://www.nanosys.com/press-releases/shoei-chemical-acquires-quantum-dot-business-from-nanosys
  8. Nanosys Nanosys and Shoei Chemical Announce Quantum Dot Supply Agreement to Serve Rapidly Growing Quantum Dot Display Market(2020年8月3日)。専属製造、容量拡張。 https://www.nanosys.com/press-releases/2020/8/3/nanosys-and-shoei-chemical-announce-quantum-dot-supply-agreement-to-serve-rapidly-growing-quantum-dot-display-market
  9. Nanosys 2023 is the “Year of the Quantum Dot”(2023年4月11日)。1,000番目の量子ドット搭載ディスプレイ製品、累計140トン超の出荷、特許800件超、顧客ブランド。 https://www.nanosys.com/press-releases/2023yearofthequantumdot
  10. Nanosys Quantum Dot and MicroLED Pioneer Nanosys Secures Over $50 Million in Growth Capital Financing(2022年7月25日)。 https://www.nanosys.com/press-releases/quantum-dot-and-microled-pioneer-nanosys-secures-over-50-million-in-growth-capital-financing
  11. Nanosys Avicena acquires microLED fab facility and engineering team from Nanosys(2022年10月18日)。 https://www.nanosys.com/press-releases/avicena-acquires-microled-fab-facility-and-engineering-team-from-nanosys
  12. Nanosys Press releases(公式サイト)。2009〜2023年の発表の一覧(2013年のミルピタス拡張、2009年のNanoco社との訴訟と和解、2021年のCYD、2022年のSmartKem・Breadyなど)。 https://www.nanosys.com/press-releases
  13. Nanosys Company(公式サイト)。2001年からの量子ドットの開発、2023年の昭栄化学による買収、糸島のQD工場。 https://www.nanosys.com/about
  14. Nanosys Product(公式サイト)。配位子の設計、スペクトルの設計、カドミウムを含まない量子ドット。 https://www.nanosys.com/product
  15. Nanosys Global Foundry(公式サイト)。受託製造、3,000リットルの反応槽、糸島のQD工場、シリコンバレーと日本の設備。 https://www.nanosys.com/global-foundry
  16. Nanosys Patent & Trademark Notice(公式サイト)。量子ドット関連の米国特許の一覧(例示)、商標(Nanosys、QDEF、xQDEF、HYPERIONなど)の所有者が昭栄化学。 https://www.nanosys.com/patent
  17. Nanosys ISO and IATF Certifications(公式サイト)。昭栄化学のISO 9001・IATF 16949の認証。 https://www.nanosys.com/certifications
  18. 昭栄化学工業 公式サイト(ロゴ画像の取得元:フッターのロゴ)。 https://www.shoeichem.co.jp/

14. 主張と出典の対応表

本文の主張区分出典
昭栄化学の会社概要(社名、所在地、資本金4億8,000万円、2025年度=2026年3月期の売上高881億円、従業員620名、関係会社)事実出典1 https://www.shoeichem.co.jp/company/about/
1956年の設立、1959年の社名変更、2017年の量子ドットの量産化技術、2020年8月のNanosys社との連携、2021年の量子ドット製品の製造・販売、2023年8月のNanosys社の量子ドット事業の買収、2024年1月の糸島事業所の開設、金属粉末の製造技術の沿革事実出典2 https://www.shoeichem.co.jp/company/history/
本社の所在地(新宿三井ビル43階)、鳥栖・糸島事業所、米国・カナダ・マレーシアの拠点、製造・開発を鳥栖・糸島事業所が担うこと事実出典3 https://www.shoeichem.co.jp/company/location/
量子ドットの説明(直径約2〜10 nm、量子閉じ込め効果、InP量子ドットで半値全幅31 nm、原子1層分以下のサイズ制御、世界最大スケールの量産)、既存材料との違い(サイズ1/10以下、体積1/1,000以下)事実(会社の説明)出典4 https://www.shoeichem.co.jp/solutions/products/
量子ドット分野の説明(サイズが1 nm違うだけで特性が変わる、コア/シェル構造、量産化が難しい材料)、分析装置(XPS、FE-SEM、GC-MS、STEM)、2018年の研究開発部門の移転事実(会社の説明)出典5・2 https://www.shoeichem.co.jp/solutions/technology/ https://www.shoeichem.co.jp/company/history/
公式サイトのニュース欄にホームページのリニューアルのお知らせ(2026年3月)のみが掲載されていること事実出典6 https://www.shoeichem.co.jp/news/
Nanosys社の量子ドット事業の資産のほぼすべての取得(資産買収契約、2023年9月6日付)、営業・マーケティング・研究開発チーム・シリコンバレーの研究所の移管、Nanosysのブランドの維持、買収額が示されていないこと事実(会社の説明)出典7 https://www.nanosys.com/press-releases/shoei-chemical-acquires-quantum-dot-business-from-nanosys
2020年8月の量子ドット材料の供給・サービス契約(昭栄化学がNanosys社の量子ドットを専属で製造、容量拡張と重金属を含まない量子ドットの唯一の製造パートナー、生産量を2倍超に)事実(会社の説明)出典8 https://www.nanosys.com/press-releases/2020/8/3/nanosys-and-shoei-chemical-announce-quantum-dot-supply-agreement-to-serve-rapidly-growing-quantum-dot-display-market
2023年4月のNanosys社の発表(1,000番目の量子ドット搭載ディスプレイ製品、累計140トン超の出荷、特許800件超、顧客ブランドの名前、液晶・ミニLED・有機EL・マイクロLED・ナノLED向け)事実(会社の説明)出典9 https://www.nanosys.com/press-releases/2023yearofthequantumdot
2022年7月のNanosys社の5,000万ドル超の資金調達(シリーズB)事実(会社の説明)出典10 https://www.nanosys.com/press-releases/quantum-dot-and-microled-pioneer-nanosys-secures-over-50-million-in-growth-capital-financing
2022年10月のNanosys社のマイクロLED製造設備・技術者のAvicena社への売却事実出典11 https://www.nanosys.com/press-releases/avicena-acquires-microled-fab-facility-and-engineering-team-from-nanosys
Nanosys社の過去の発表(2013年のミルピタスの生産設備の拡張、2009年のNanoco社との特許侵害訴訟と和解、2021年9月のCYD社との部材、2022年2月のSmartKem社との共同開発契約、2022年4月のBready社との部材)事実(会社の説明)出典12 https://www.nanosys.com/press-releases
Nanosys社が2001年から量子ドットを開発していること、2023年に昭栄化学が買収したこと、糸島のQD工場、昭栄化学の紹介事実(会社の説明)出典13 https://www.nanosys.com/about
配位子の設計、スペクトルの設計(紫外吸収・赤外発光など)、2015年からカドミウムを含まない量子ドットのテレビ・モニターを実現との説明事実(会社の説明)出典14 https://www.nanosys.com/product
グローバル・ファウンドリー(受託製造、3,000リットルの反応槽、トン単位の供給、シリコンバレーと日本の設備)事実(会社の説明)出典15 https://www.nanosys.com/global-foundry
量子ドット関連の米国特許の一覧(例示)と商標(Nanosys、QDEF、xQDEF、HYPERIONなど)を昭栄化学が所有と表示事実出典16 https://www.nanosys.com/patent
昭栄化学のISO 9001・IATF 16949の認証事実出典17 https://www.nanosys.com/certifications
ロゴ画像は公式サイトのフッターで公開されているコーポレートロゴを取得事実出典18 https://www.shoeichem.co.jp/
量子ドットの売上・利益・製造能力、買収額と条件、糸島事業所の投資額、量子ドット事業の人員、スペクトル幅31 nmの測定条件、発光効率・耐久性の数値、買収後の取引先と条件、規制上の登録状況、今後の増設計画、株式の上場の有無未確定/将来(確認できず)出典1・2 https://www.shoeichem.co.jp/company/about/ https://www.shoeichem.co.jp/company/history/
「製造と営業・用途開発の一体化が買収の狙い」「ディスプレイ以外への拡大の狙い」「量子ドットは主力の電子材料に比べて小さい事業」「サイズ分布と色純度の関係」「バリア層のない部材の狙い」の読み、買収後の統合・顧客集中のリスクの整理推測出典8・7・1・14 https://www.nanosys.com/press-releases/2020/8/3/nanosys-and-shoei-chemical-announce-quantum-dot-supply-agreement-to-serve-rapidly-growing-quantum-dot-display-market https://www.nanosys.com/press-releases/shoei-chemical-acquires-quantum-dot-business-from-nanosys https://www.shoeichem.co.jp/company/about/ https://www.nanosys.com/product
昭栄化学を「ナノ素材メーカー」の類型とする区分と、4類型の整理(図1の例示との違いを含む)本稿の計算本稿による整理・計算(技術説明は一般的な解説であり、同社の個別製品の値ではない。本シリーズの技術解説を参照)
量子ドットのサイズ・コア/シェル・配位子・量産に関する技術説明(一般的な解説)本稿の計算本稿による整理・計算(技術説明は一般的な解説であり、同社の個別製品の値ではない。本シリーズの技術解説を参照)

最終更新:2026年10月9日/Troy Technical
本稿の内容は、昭栄化学工業の公式サイトと、Nanosys社の公式発表・公式サイトに基づきます。昭栄化学の有価証券報告書などの法定開示は確認できず(上場の記載が公式サイトにないため)、財務は公式サイトの売上高のみです。調査会社の市場推計(Nanosys社の発表にある出荷予測など)や報道ベースの数値は使用していません。「推測」と記した箇所は、一次情報から本稿が読み取った解釈であり、会社の公表内容ではありません。製品の特長と性能値は同社の説明で、測定条件が書かれていないものを含みます。会社の計画・目標は未確定で、実現を保証するものではありません。本稿は、材料の取扱い・安全、投資の判断について、読者個人に助言するものではありません。
