スピントロニクス材料 技術解説

← 機能性材料の解説一覧へ戻る

TECHNOLOGY EXPLAINER

スピントロニクス材料
― 電子の「電荷」だけでなく「スピン」を使う材料は、界面の数ナノメートルで性能が決まる

電子は電荷と、小さな磁石としての性質（スピン）を持ちます。スピントロニクスは、このスピンを読み、書き、運ぶ技術です。ハードディスクの読み取りヘッドと車載の磁気センサーはすでに普及し、磁気メモリ（MRAM）は組み込み用途で製品になっています。その性能を決めているのは、回路の設計というより、数ナノメートルの薄膜を重ねた積層の「材料と界面」です。 この記事では、磁気抵抗効果（GMR と TMR）、MRAM の素子材料（STT と SOT）、スピン流をつくる材料、ホイスラー合金、スキルミオン・反強磁性体・二次元磁性体を、一次情報の範囲で整理します。MRAM の製品と量産の状況は、本シリーズ『ナノメモリ』編に譲り、ここでは材料の側から見ます。

構成：査読論文（Nature Materials、Nature、Science、Applied Physics Letters、Physical Review Letters、Nature Electronics、Nature Nanotechnology、Nature Communications、STAM）、ノーベル財団のページ、IEEE 標準化プロジェクトのページ、AEC の文書一覧を使用／確認日 2026年10月10日

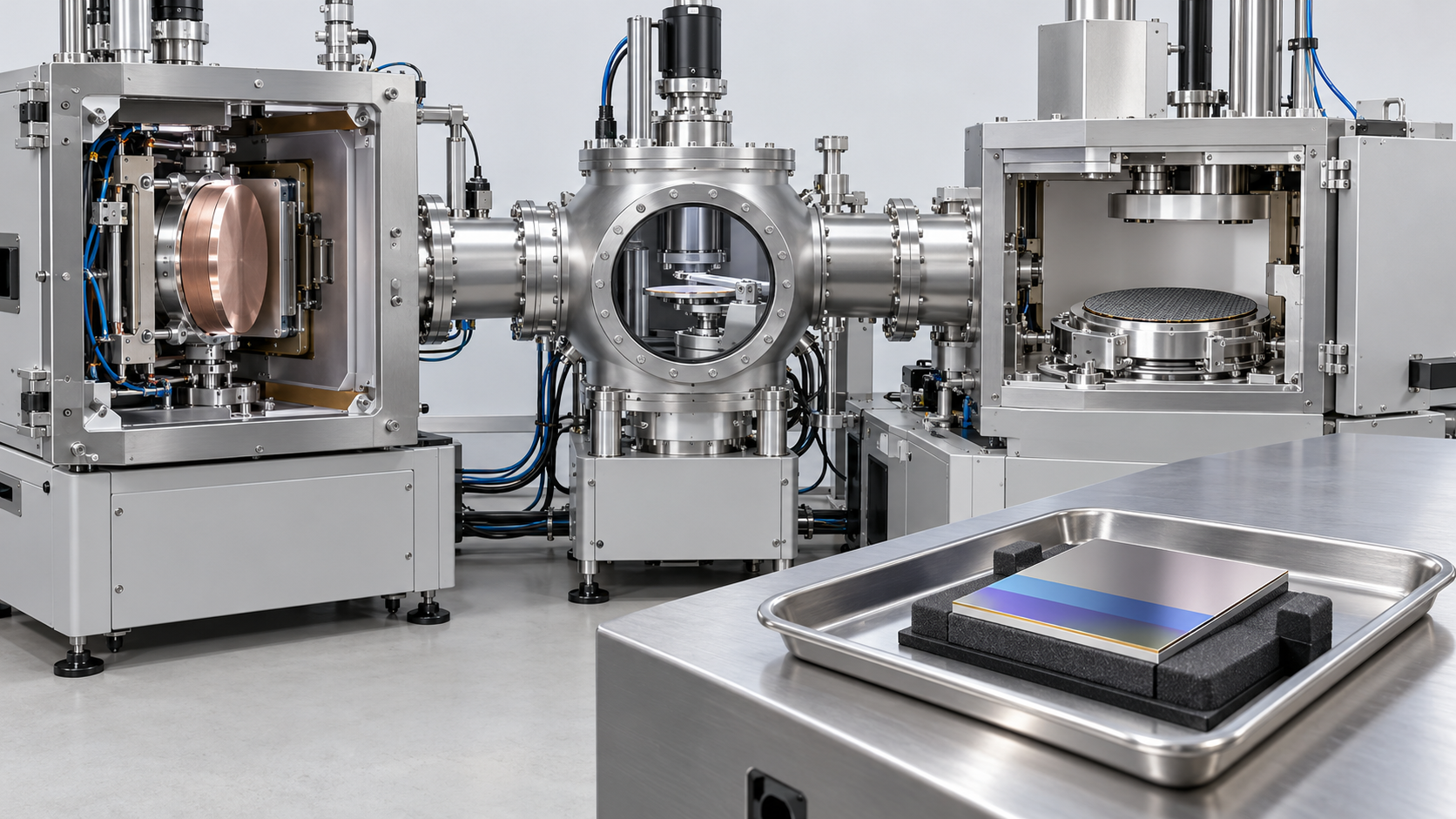

薄膜を順に積層して磁性層と界面を作る装置の例です
図1　概念画像（ImageGenで生成）。薄膜を順に積層して磁性層と界面を作る装置の例です。試料は外観で、ナノメートルの層が肉眼で見えているわけではありません。 実際の施設・製品・測定結果ではありません。
この記事の構成
  1. スピントロニクス材料とは何か（3行でつかむ）
  2. スピンで何をするのか ― 読む・書く・運ぶ
  3. 磁気抵抗効果の材料 ― GMR から MgO の TMR へ
  4. MRAM の素子材料 ― STT と SOT、熱安定性と微細化
  5. スピン流をつくる材料 ― 重金属とその抵抗率
  6. ホイスラー合金 ― ハーフメタルへの期待と温度の壁
  7. 新しい材料クラス ― スキルミオン・反強磁性体・二次元磁性体
  8. 材料とプロセスの壁 ― 300 mm ウェハーに載るか
  9. 限界と、確認できなかったこと
  10. 評価・標準の読み方
  11. 用語集
  12. 参考資料（一次情報）
  13. 主張と出典の対応表（監査）
本記事の表記ルール

事実＝公表資料に記載のある内容（出典リンクあり）
本稿の計算＝明示した前提をもとに本記事が算出した値
未確定／将来＝制定途中の規格、研究段階の構想、企業・研究者の目標で、実績が確認できていない事項
このほか、材料設計上の読み取りは「解説」として区別しています。推測は太字で示します。

この記事の数値の読み方

磁気抵抗の数値は、測定温度（室温か低温か）、試料の形（単結晶、多結晶、薄膜）、熱処理の温度、バイアス電圧、TMR 比の定義で大きく変わります。この記事では、温度と条件を添えて示します。研究室の最大値は、量産品や集積回路の中の素子の値ではありません。異なる条件の値の並置は、優劣や量産性を示すものではなく、価格や市場規模・価格の予測も扱いません。 なお、Dieny らの総説は2020年の受理版です。2020年以降の進展は、この記事の範囲では確認していません。

1. スピントロニクス材料とは何か（3行でつかむ）

  • 何をする技術か：電子のスピンを使って、磁気の向きを電気信号として読み（磁気抵抗効果）、電流で磁化を書き換え（スピン注入トルク STT、スピン軌道トルク SOT）、スピンの情報を運ぶ技術です。GMR スピンバルブと磁気トンネル接合（MTJ）は、ディスクの読み取りヘッドや車載などの位置センサーとして、大規模に実用化されています事実［参考資料1］
  • 材料の主役は薄膜の積層と界面：標準的な MTJ の材料は、強磁性の遷移金属とその合金、そして絶縁体の MgO です。MgO を挟んだ CoFeB で、室温でも TMR 比が604%に達し、CoFeB と MgO の界面が垂直磁気異方性（PMA）を生みます。性能は、材料の組成より結晶方位・界面・厚さで決まります事実［参考資料1・5・6］
  • 新しい材料は、まだ装置に載せる段階の手前：ホイスラー合金、トポロジカル絶縁体、二次元磁性体は、大面積の300 mm ウェハーに成膜する製造装置の開発が要ります。スピントロニクスの論理回路は、まだ概念の段階にとどまります事実［参考資料1］
この記事でいちばん大事な一行

スピントロニクスの性能は、バルクの材料特性ではなく、数ナノメートルの層と界面の「作り込み」で決まります。結晶方位がそろった MgO、界面で生まれる垂直磁気異方性、スピン流を生む重金属の抵抗率といった、界面と薄膜の性質が、素子の読み出し信号・書き込み電流・保持時間を左右します事実［参考資料1・4・6・8］。

2. スピンで何をするのか ― 読む・書く・運ぶ

Žutić らの総説は、スピントロニクスを「固体中のスピン自由度を能動的に制御し操作する研究」として整理し、基本原理として、キャリアのスピン偏極の生成、スピンの緩和、スピン偏極した伝導を扱っています事実［参考資料22］。分野の出発点は、巨大磁気抵抗（GMR）の発見です。Baibich らは1988年に、分子線エピタキシーで作った(001)Fe/(001)Cr 超格子で、Cr を薄くすると（Cr 9 Å、4.2 K）、2 T の磁場で抵抗率が約半分に下がる巨大な磁気抵抗を報告し、Fe 層のあいだを Cr 層を通って伝わる伝導電子の、スピンに依存した透過で説明しました事実［参考資料2］。2007年のノーベル物理学賞は、Albert Fert と Peter Grünberg に贈られました［参考資料25］。

Dieny らは、スピントロニクスの素子を3つの機能で整理しています［参考資料1］。

  • 読む：2つの強磁性層の磁化が平行か反平行かを、抵抗の大小として読み取ります（図2）。GMR と、絶縁体をはさんだトンネル磁気抵抗（TMR）がこれにあたります。ディスクの読み取りヘッドや、車載の位置・角度センサーに使われます
  • 書く：同じ電流を、しきい値を超えて増やすと、参照層のスピン角運動量が自由層へ移り、磁化が反転します（スピン注入トルク、STT）。重金属の中のスピンホール効果などで生まれるスピン流で書く方式が、スピン軌道トルク（SOT）です
  • 運ぶ・処理する：スピン波（マグノン）やスピン流で情報を運ぶ構想と、スピントロニクスの論理回路があります。ただし、論理は「まだ概念的な段階で、技術成熟度（TRL）3を超える実証はわずか」と同総説は述べます
磁気抵抗効果の原理（概念図）：2つの強磁性層の磁化の向きで抵抗が変わる 中間層が非磁性金属なら巨大磁気抵抗（GMR）、絶縁体（MgO など）ならトンネル磁気抵抗（TMR）。層の厚さと矢印は説明用です。 ① 磁化が平行 強磁性層 A 中間層 強磁性層 B 電流 （電子） 抵抗が低い（R_P） どちらの層でも、同じ向きのスピンの電子が通りやすい。 ② 磁化が反平行 強磁性層 A 中間層 強磁性層 B 電流 （電子） 抵抗が高い（R_AP） 一方の層で通りやすいスピンが、もう一方の層では通りにくい。 ※ TMR 比の定義は論文により異なり、この記事では (R_AP − R_P) ／ R_P（R_P 基準）で読む。R_AP を分母にする定義では同じ素子の数字が小さくなる。 ※ 参照：Baibich ら（1988、Fe/Cr 超格子）［参考資料2］、Yuasa ら・Parkin ら（2004、MgO）［参考資料3・4］、Dieny ら（2020）［参考資料1］。実在の素子の構 造ではありません。
図2　概念図（ベクター作図）。磁気抵抗効果の原理。2つの強磁性層の磁化が平行だと低抵抗、反平行だと高抵抗になります。中間層が非磁性金属なら GMR、絶縁体（MgO など）なら TMR です。Baibich ら［参考資料2］、Yuasa ら・Parkin ら［参考資料3・4］、Dieny ら［参考資料1］の記述にもとづく簡略化で、実在の素子の構造ではありません。
素材技術者の視点①：スピントロニクスは「薄膜プロセスの産業」

Dieny らは、スピントロニクスの進歩は、高いスピン偏極、スピンフィルタリング、大きなスピン軌道結合、高い（垂直）磁気異方性、低い磁気ダンピングを持つ機能性材料にかかっており、原子レベルの精度での成長と評価、多層構造の作製が前提で、「材料科学が中心にある」と述べます［参考資料1］。

素材技術者から見ると、この分野の「材料」は、粉や塊ではなく、数 nm の層を何層も重ねたスタックと、その界面です。スパッタ成膜の条件、下地、熱処理の温度、拡散のしやすい元素（Ta や B）の扱いが、そのまま性能になります（本記事による解説）。

3. 磁気抵抗効果の材料 ― GMR から MgO の TMR へ

磁気抵抗効果の材料は、中間層の種類で大きく2つに分かれます。中間層が非磁性金属（Fe/Cr の Cr など）なら GMR、絶縁体ならトンネル磁気抵抗（TMR）です。TMR の素子（磁気トンネル接合、MTJ）は、2つの強磁性層を数 nm の絶縁層（トンネル障壁）で挟んだ構造で、障壁が薄いため電流がトンネル効果で流れます。

転機は2004年でした。それまでのアルミナ（Al-O）障壁の MTJ は、室温の TMR 比が約70%にとどまっていました。Yuasa らは、単結晶の Fe/MgO/Fe で室温の磁気抵抗比180%を報告し、その原因を、電子の波動関数の対称性が重要な「コヒーレント（位相のそろった）スピン偏極トンネル」に求めました。同じ号で Parkin らは、非晶質の下地の上にスパッタで作った、(100)方位に強く配向した MgO 障壁と CoFe 電極の多結晶 MTJ で、室温で約220%、低温で約300%、スピン偏極は約85%という値を報告し、熱的に400 ℃まで安定だと述べました事実［参考資料3・4］。その後、Ikeda らは、Ta/CoFeB/MgO/CoFeB/Ta の擬似スピンバルブ型 MTJ で、525 ℃の熱処理後に室温で604%、5 K で1144%を報告しました。高い TMR 比を得るには、500 ℃を超える高温の熱処理が決定的で、同時に Ta が CoFeB、特に CoFeB/MgO 界面へ拡散するのを抑えることが重要だった、とされています事実［参考資料5］。

材料系ごとの TMR 比（報告値、対数目盛） 青＝室温（約290〜300 K）、橙＝低温。条件（温度、試料）が違う報告値の並置で、優劣や量産性を示すものではありません。 Al-O 障壁の MTJ（従来型） 論文の要旨が「約70%まで」と記述 70% Fe/MgO/Fe 単結晶 Yuasa ら 2004 180% CoFe/MgO(100) 多結晶 Parkin ら 2004 220% 300% (低温) CoFeB/MgO/CoFeB Ikeda ら 2008（525 ℃ 熱処理） 604% 1,144% (5 K) Co2MnSi/MgO/Co2MnSi（ホイスラー） Liu ら 2012 354% 1,995% (4.2 K) CrI3 スピンフィルター（4層） Song ら 2018、低温のみ 19,000% (低温) 市販の TMR センサーの典型値 Dieny ら 2020 が「典型的に」と記述 200% 10 100 1,000 10,000 TMR 比（%、対数目盛） ※ 出典：Parkin ら［参考資料4］、Yuasa ら［参考資料3］、Ikeda ら［参考資料5］、Liu ら［参考資料9］、Song ら［参考資料12］、Dieny ら［参考資料1］。 ※ Co2MnSi の室温側は290 K の値。Dieny ら［参考資料1］は、室温の最大値604% は約10年前の報告で、MgO の薄膜化では大きな値と信頼性の両立が難しくなっていると 述べる。
図3　概念図（ベクター作図）。材料系ごとの TMR 比の報告値（対数目盛）。青は室温、橙は低温。値は、Parkin ら［参考資料4］、Yuasa ら［参考資料3］、Ikeda ら［参考資料5］、Liu ら［参考資料9］、Song ら［参考資料12］、Dieny ら［参考資料1］によります。温度・試料・熱処理が異なる報告値の並置で、優劣や量産性を示すものではありません。
本稿の計算（1）：TMR 比を、抵抗の比に直す

本稿の計算TMR 比を (RAP−RP)／RP と定義すると、RAP／RP ＝ 1＋TMR 比です。70%（Al-O 障壁）で約1.7倍、200%（TMR センサーの典型値）で3倍、220%（Parkin ら）で3.2倍、604%（Ikeda ら、室温）で約7倍、1144%（同、5 K）で約12倍です。

前提と限界：TMR 比の分母に RAP を使う流儀では、同じ素子の数字が小さくなります。論文の値を比べる前に、定義を確認する必要があります。バイアス電圧、RA 積（素子の抵抗と面積の積）、温度でも値は変わります。

一方で、大きな TMR 比は、そのまま使いやすさを意味しません。Dieny らは、MgO 障壁を薄くしていくと、大きな磁気抵抗と信頼性のよい書き換えを両立するのが難しくなっており、室温の最大値604%は約10年前の報告のままだ、と述べます。さらに、高密度の MRAM では垂直磁化の MTJ の TMR が十分に大きくなく、読み出しに増幅が要るため、読み出し速度・周辺部品・面積に代償が生じます。そのため産業界は、MgO に代わる障壁を探し、用途によっては GMR に戻すことまで検討している、とも述べています事実［参考資料1］。センサーでは、MgO を使った TMR センサーの TMR 比は典型的に約200%、温度係数は500 ppm/℃から数千 ppm/℃、直流での検出下限は数百 pT のオーダーとされます［参考資料1］。

素材技術者の視点②：TMR は「結晶方位と界面」の現象

Yuasa らは、巨大な TMR の原因が、MgO を通るときの電子の波動関数の対称性にあると述べます［参考資料3］。つまり、MgO が(100)方位にそろい、電極との界面が整っていてはじめて効果が出ます。Parkin らも、(100)配向の MgO 障壁が高い TMR の鍵だと述べます［参考資料4］。アルミナの非晶質の障壁では、この効果は得られません。

ここに、製造の制約が絡みます。Ikeda らは、500 ℃を超える熱処理で、MgO の(001)配向の度合いが上がり応力が緩和して TMR 比が上がる一方、同時に Ta が界面へ拡散すれば TMR 比が下がることを示しました［参考資料5］。つまり「高温でそろえたいが、拡散は止めたい」という、プロセス温度の綱引きです。素材技術者にとっては、配向膜の核形成と、拡散しにくい隣接層の選択、熱処理の時間・温度が設計項目になります（本記事による解説）。

4. MRAM の素子材料 ― STT と SOT、熱安定性と微細化

磁気メモリ（MRAM）の記憶素子は、MTJ です。「書く」方式で、STT 方式と SOT 方式に分かれます（図4）。Dieny らは、STT-MRAM が低消費電力と性能で注目され、CoFeB/MgO 界面の垂直磁気異方性を使うことで、大きな保持特性と小さなセル面積を得ている、と述べます［参考資料1］。Ikeda らは、Ta/CoFeB/MgO/CoFeB/Ta の垂直磁化 MTJ で、TMR 比120%超、直径40 nm まで高い熱安定性、書き込み電流49 µA を報告しました。特別な材料を足さず、従来の面内磁化の MTJ と同じ材料の組み合わせで、界面の異方性だけで垂直磁化を実現した点が要です［参考資料6］。

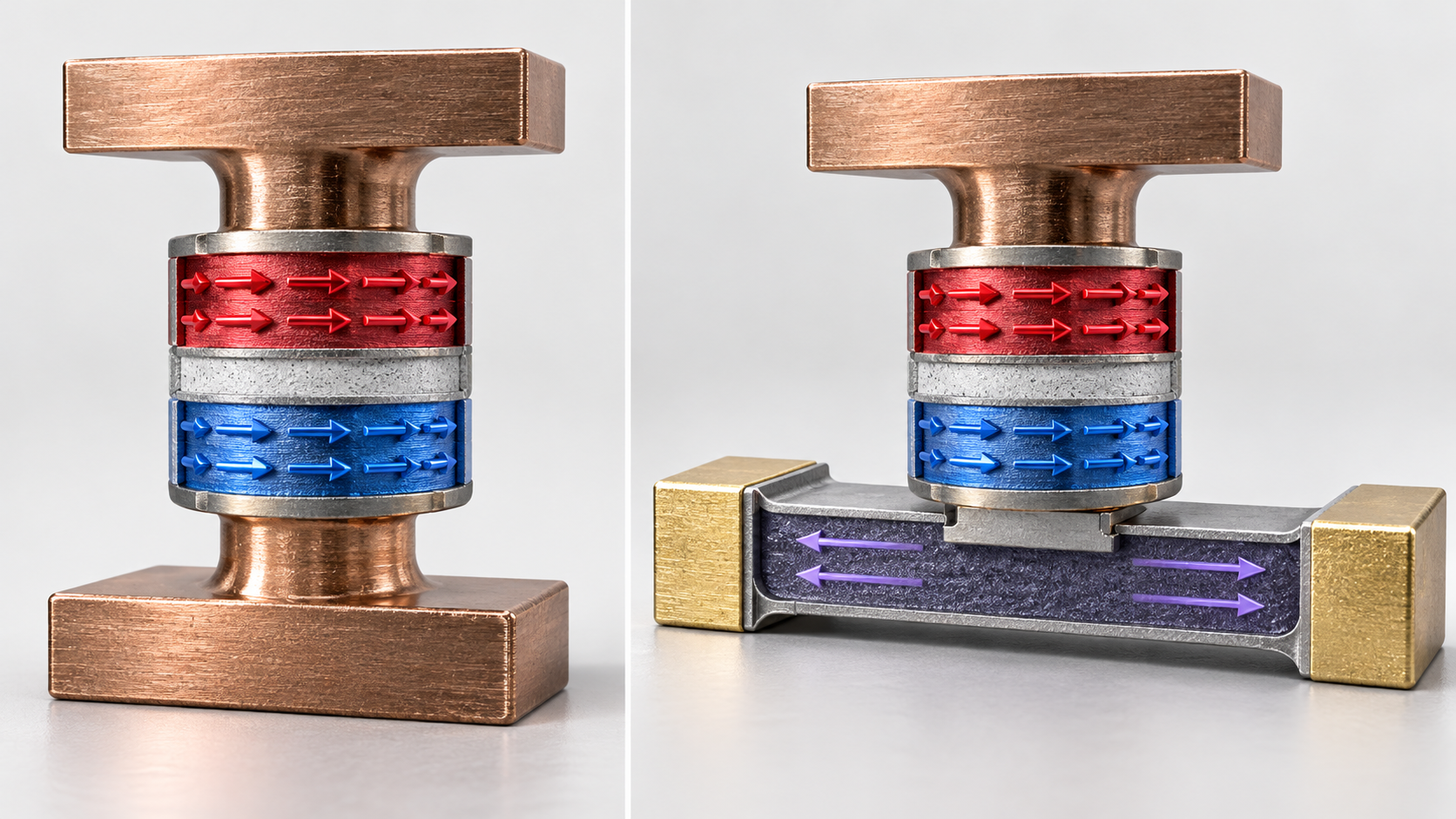

左は接合を通して書き込むSTTの二端子例、右は下の導体で書き込むSOTの三端子例です
図4　概念画像（ImageGenで生成）。左は接合を通して書き込むSTTの二端子例、右は下の導体で書き込むSOTの三端子例です。厚みや材料配合は仕様ではありません。 ［参考資料1］ ［参考資料6］ ［参考資料7］ ［参考資料8］ 形状・色・寸法は説明用です。数値と原文の対応は下の元図で確認できます。
元のSVG模式図と正確な説明を見る
MRAM の記憶素子：STT 方式（2端子）と SOT 方式（3端子）の層構成（概念図） 層の厚さ・材料の組み合わせは説明用の例で、実在製品の構造ではありません。材料名は参考資料の素子の例です。 ① STT 方式：書き込みも読み出しも同じ経路 上部電極 Ta 記憶層（CoFeB） MgO 参照層（CoFeB など） Ta 下部電極 電流 （MgO を 貫く） スピン注入（STT）：参照層を通った電流のスピンが記憶層の磁化を反転させる 。垂直磁化の CoFeB/MgO 界面を使う素子の例：Ta/CoFeB/MgO/CoFeB/Ta［参 考資料6］。 ② SOT 方式：書き込みは下の金属層、読み出しは接合 上部電極 参照層 MgO 記憶層 重金属の帯（Ta・Pt・W など） 書き込み電流（面内） 読み出し （垂直） スピン軌道トルク（SOT）：帯の中の電流がスピンホール効果でスピン流を生み 、記憶層を反転させる。β-Ta のスピンホール角は0.12〜0.15、Pt は約0.07 ［参考資料8］。Pt/Co/AlOx で面内電流による垂直磁化の反転も示された［参 考資料7］。 ※ Dieny ら［参考資料1］：SOT 方式は、キャッシュ向けの高速と高い書き換え耐久性を持つが、書き込み電流が大きく占有面積が大きい。電流を減らすには、低抵抗で SOT 効率の高い材料が必要。単体動作には磁場バイアスが要る。
図4　概念図（ベクター作図）。MRAM の記憶素子：STT 方式（2端子）と SOT 方式（3端子）の層構成。層の厚さ・材料の組み合わせは説明用の例で、実在製品の構造ではありません。Dieny ら［参考資料1］、Ikeda ら［参考資料6］、Miron ら［参考資料7］、Liu ら［参考資料8］の記述にもとづきます。

SOT 方式は、書き込みの電流を MTJ に通さず、記憶層の下の重金属の帯に流します。Miron らは、Pt/Co/AlOx で、面内の電流を流すだけで、垂直磁化のコバルトの反転を室温で示しました［参考資料7］。Liu らは、β-Ta のスピンホール効果で、面内磁化・垂直磁化の強磁性層をスピントルクで反転させ、読み出しに MTJ を使う3端子素子を示しました［参考資料8］。Dieny らによれば、SOT-MRAM は、キャッシュに向く高速と高い書き換え耐久性を持つ一方、書き込み電流が大きく、占有面積も大きいのが代償です。電圧で磁気異方性を変える方式（VCMA）は、通常の電圧（約1 V）では変化が小さく、反転と待機時の熱安定性の両立が課題とされます［参考資料1］。MRAM の製品・量産の状況は、本シリーズ『ナノメモリ』編をご覧ください。

本稿の計算（2）：書き込み電流を、電流密度に直す

Ikeda らの垂直磁化 MTJ は、直径40 nm で書き込み電流が49 µA です［参考資料6］。本稿の計算断面積は π×(20 nm)² ＝ 約1.26×10−11 cm² なので、電流密度は 49 µA ÷ 1.26×10−11 cm² ＝ 約3.9 MA/cm² です。Dieny らが STT 電流の目標とする「2 MA/cm² 未満」［参考資料1］を、同じ直径40 nm に当てはめると、約25 µA（2 MA/cm² × 1.26×10−11 cm²）になります。

前提と限界：MTJ の断面を、直径40 nm の円と仮定しています。書き込み電流は、パルスの幅・確率の定義で値が変わり、論文の要旨はこれらを示していません。目標は、研究の方向を示すもので、製品の仕様ではありません。

本稿の計算（3）：熱安定性 Δ と、微細化での目減り

記憶層の磁化の向きを保つ力は、熱安定性指数 Δ（エネルギー障壁を kBT で割った値）で表します。本稿の計算保持時間を τ＝τ0·exp(Δ)、試行時間 τ0＝1 ns と仮定すると、10年（約3.16×108 s）の保持に要る Δ は ln(3.16×108 s ÷ 1 ns) ＝ 約40 です。300 K で kBT ＝ 約4.14×10−21 J なので、40 kBT ＝ 約0.17 aJ です。Dieny らが、ナノ磁石を反転させるエネルギー障壁を「0.1 aJ のオーダー」と述べる［参考資料1］のと、同じ桁です。

Δ は体積に比例します。同じ厚さ・同じ実効異方性のまま直径を半分にすると、体積は4分の1で、Δ も約4分の1になります（図5）。仮に40 nm で Δ＝40なら、20 nm では約10で、保持時間は 1 ns × e10 ＝ 約22 µs に落ちます。対策は、実効異方性を約4倍にするか、記憶層を厚くするかです。後者は、Dieny らが紹介する垂直形状異方性を使う STT-MRAM（記憶層を厚くして、界面の異方性に形状の異方性を足す）の考え方で、10 nm 未満でも大きな Δ が得られるとされます［参考資料1］。

前提と限界：τ0＝1 ns は一般的な目安の仮定です。実際の保持の仕様は、素子の数と許容不良率で決まり、この計算の Δ より大きな値が要る場合があります。この計算は、実在の素子の値ではありません。

本稿の計算：熱安定性指数 Δ と保持時間、微細化での目減り 仮定：保持時間 τ＝τ0·exp(Δ)、試行時間 τ0＝1 ns。Δ は体積に比例（同じ厚さ・同じ実効異方性で直径だけ変える）。説明用の計算で、実在の素子の値で はありません。 ① Δ と保持時間 0 20 40 60 Δ 1 µs 1 s 約1日 約10年 Δ = 40.3 保持時間 τ ② 直径を縮めたときの Δ（体積比例） 10 20 30 40 50 60 直径（nm） 0 20 40 60 80 Δ 40 nm: 40 28 nm: 20 20 nm: 10 ※ 仮に40 nm で Δ＝40（10年の目安）とすると、直径20 nm では体積が1／4になり Δ は約10。保持時間は1 ns × e^10 ＝ 約22 µs に落ちる。必要なら、実効異方性 を4倍にする、または記憶層を厚くする（Dieny ら［参考資料1］の垂直形状異方性の案）しかない。 ※ 試行時間1 ns は一般的な目安の仮定。実際の保持の規格値・確率は素子数と許容不良率で決まり、この計算の Δ より大きい値が要る場合がある。
図5　本稿の計算を含む作図（ベクター作図）。左：保持時間と Δ の関係（τ0＝1 ns の仮定）。右：同じ厚さ・実効異方性で直径を縮めたときの Δ（仮に40 nm で Δ＝40とした例）。説明用の計算で、実在の素子のデータではありません。
素材技術者の視点③：垂直磁気異方性は「界面の性質」だから、薄い層でしか効かない

CoFeB/MgO の垂直磁気異方性は、遷移金属と酸化物の界面で生まれます［参考資料1・6・21］。界面で生まれる異方性は、層の体積あたりでは、層が薄いほど大きく効きます（幾何学的な見方）。したがって、記憶層は薄くしか作れず、微細化で体積が減ると Δ が下がります（計算（3））。

Dieny らは、現在の MTJ のスタックは複雑で比較的厚く（約20 nm）、イオンビームエッチングを妨げて、セルの間隔の下限を決めていると述べます［参考資料1］。異方性は界面で稼ぎ、加工は積層の厚さで制約される。この板挟みが、記憶層を厚くする案や、2つのトンネル障壁を使う積層の案（Dieny らが紹介）が出る背景です（本記事による解説）。

5. スピン流をつくる材料 ― 重金属とその抵抗率

SOT 方式の効率は、スピンホール角（電荷の流れ Je に対して、横向きに生まれるスピン流 JS の割合 θSH＝JS／Je）で決まります。Liu らは、高抵抗の形（β相）のタンタルが、3つの独立した方法でスピンホール角0.12〜0.15と、Pt の約0.07より大きく、符号が逆であることを報告しました。Ta の抵抗率は約190 µΩ·cm で、β相であることを確認しています。Ta は、隣の薄膜磁石の磁気ダンピングを大きく増やさない点も、Pt との違いとして挙げられています［参考資料8］。

  • 抵抗率と効率の綱引き：β-Ta の高い抵抗率（約190 µΩ·cm）は、同じ電圧で流れる電流が減ることを意味します。Dieny らは、書き込み電流を減らすには、低抵抗で SOT 効率の高い電荷－スピン変換材料の開発が必要だと述べます［参考資料1］
  • 新しい候補：強磁性体／トポロジカル絶縁体の2層膜が、SOT による反転の効率を上げる可能性があること、遷移金属ダイカルコゲナイド（TMDC）／強磁性体の2層膜で、結晶の対称性で SOT を設計できることが、同総説に紹介されています［参考資料1］。いずれも「可能性」の段階で、大面積の成膜装置が整っていない点は第8章で触れます
素材技術者の視点④：「スピンホール角が大きい」だけでは、使える材料にならない

θSH は、スピン流を作る効率の指標ですが、素子に流す電流の大きさは、重金属層の抵抗率と厚さで決まります。β-Ta は θSH が大きい一方で抵抗率が高い、という性質を示しました［参考資料8］。また、Liu らは、Ta の場合、この効率の測り方によって値が大きく見積もり違いになることも指摘しています。非局所スピンバルブでの低い報告値は、導電性の高い Cu の電極による電流の分流を正しく扱っていなかったため過小評価になった、という説明です［参考資料8］。

素材から見ると、θSH・抵抗率・厚さ・界面の透過・結晶相（β相か α相か）を一緒に最適化する必要があり、「θSH の値だけの比較」は材料選びの入口にすぎません（本記事による解説）。

6. ホイスラー合金 ― ハーフメタルへの期待と温度の壁

ホイスラー合金は、スピン偏極が100%になる「ハーフメタル」（片方のスピンだけが金属的、もう片方が絶縁的な強磁性体）が理論的に予測される合金です。Elphick らの総説は、ホイスラー合金の利点として、主な基板との格子整合がよいこと、キュリー温度が室温より高いこと、金属間化合物としてフェルミ準位付近のスピン状態密度を制御できることを挙げ、半金属性を室温で証明するには、原子スケールの構造評価と磁気評価が必要だと整理しています事実［参考資料19］。

  • スピン偏極：Co2MnSi のエピタキシャル薄膜で、紫外光電子分光により室温で93%の非常に大きなスピン偏極が直接観測された、と報告されています（表面敏感な測定で、バルクに敏感な測定でも計算と一致）［参考資料18］。Dieny らは、ホイスラー合金が室温で100%のスピン偏極を示したと述べ、結晶化温度が最近400 ℃超から135 ℃未満まで下がり、界面の混合を避けて素子に載せやすくなった、とも紹介します［参考資料1］。値は文献間で違い、測定法と試料の違いを添えて読む必要があります
  • TMR 比：Liu らは、エピタキシャルの Co2MnSi/MgO/Co2MnSi の MTJ で、4.2 K で最大1995%、290 K で最大354%を報告しました［参考資料9］
本稿の計算（4）：低温の値に対する、室温の値の割合

本稿の計算Liu らの Co2MnSi の MTJ では、354 ÷ 1995 ＝ 約18% が、室温（290 K）に残る割合です［参考資料9］。比較として、Ikeda らの CoFeB/MgO/CoFeB では、604 ÷ 1144 ＝ 約53% です（室温300 K と5 K）［参考資料5］。

前提と限界：2つは別の積層・熱処理・温度（290 K と300 K、4.2 K と5 K）で、同じ条件での比較ではありません。1つの素子の温度依存性でもなく、ホイスラー合金が劣る、という結論を導くものではありません。ホイスラー合金のハーフメタル性が、温度や界面の乱れでどの程度失われるかは、本稿の資料では確認していません。

素材技術者の視点⑤：ハーフメタル性は「原子の並び方」で決まる

Elphick らは、ホイスラー合金膜の原子配列（規則度）が、X 線回折で直接、また電気抵抗の温度依存性で間接的に調べられること、元素ごとの磁気モーメントとスピン偏極は X 線磁気円二色性とアンドレーフ反射で測られることを説明しています［参考資料19］。つまり、組成だけでなく、どの原子がどのサイトに入っているかが、半金属性を左右します。

この性質は、プロセスの条件に直結します。規則化には熱が要り、熱は界面の混合を招きます。結晶化温度を135 ℃未満に下げる試み［参考資料1］は、規則化と界面保護の両立を狙ったものと読めます（本記事による解説）。MgO 系が、500 ℃級の熱処理を許す積層に載るのとは、設計の発想が違います。

7. 新しい材料クラス ― スキルミオン・反強磁性体・二次元磁性体

ここからは、まだ研究段階の材料クラスです。Dieny らが TRL（技術成熟度）3以上の現象に絞って整理した範囲と、関連する一次情報を、図6にまとめます。

スキルミオン・反強磁性・二次元磁性体（概念図） 3つの材料クラスの特徴を並べた説明用の図で、実在の測定像ではありません。矢印はスピンの向きの例です。 ① スキルミオン ② 反強磁性体 ③ 二次元磁性体（CrI3） 細い帯（レーストラック）に沿って動かす案 強磁性体 正味の磁化あり → 漏れ磁場、GHz 域 反強磁性体 正味ゼロ → 磁場を外に出さない、THz に及ぶ Mn3Sn：120度の非共線配列で 室温でも大きな異常ホール効果 1層 2層 3層 1層：45 K（バルクは61 K） 2層：磁化が打ち消し合う 3層：強磁性が戻る ① MnSi（キラル磁性体）で中性子散乱により発見（臨界温度 Tc＝29.5 K 以下）［参考資料10］。極薄の遷移金属強磁性膜で室温での生成と電流による移動が報告された［ 参考資料11］。実用には、室温・無磁場での書き込み・処理・読み出しが残る課題［参考資料11］。 ② 反強磁性は外部磁場に鈍感で、素子を密に並べても互いに磁場を及ぼさない［参考資料13］。CuMnAs は室温で約10の6乗 A/cm² の電流で状態の切り替えが示された［参 考資料14］。Mn3Sn の異常ホール伝導度は室温で約20 Ω⁻¹cm⁻¹［参考資料15］。 ③ Huang ら［参考資料16］：1層の CrI3 が強磁性（45 K）、2層で抑えられ、3層で戻る。Gong ら［参考資料17］は Cr2Ge2Te6 で、0.3 T 以下の磁場で転移温度が35〜5 7%上がることを報告。
図6　概念図（ベクター作図）。スキルミオン・反強磁性体・二次元磁性体の特徴を並べた説明用の図。矢印はスピンの向きの例で、実在の測定像ではありません。値と記述は［参考資料10・11・13・14・15・16・17］によります。

(1) スキルミオン

スキルミオンは、磁化の向きが渦のように巻いた、トポロジー的に守られた小さな構造です。Mühlbauer らは、キラル磁性体 MnSi で、中性子散乱により、スキルミオン線の二次元格子が自発的にできることを観測しました。格子は、常磁性と長距離のヘリカル磁気秩序の境界で安定になります（臨界温度 Tc＝29.5 K 以下）事実［参考資料10］。Fert らの総説によれば、スキルミオンは直径をナノメートルにでき、粒子のように動かし、作り、消すことができます。以前は低温・大きな磁場でしか観測されませんでしたが、薄膜・多層膜で室温でも安定で、電流で操作できるものが見つかっています。一方で、室温・全電気的な書き込み・処理・読み出しは、残された課題です事実［参考資料20］。Woo らは、極薄の遷移金属強磁性膜で、室温で安定なスキルミオンと、電流パルスによるレーストラック上の移動を報告しました［参考資料11］。Dieny らは、細いトラックに沿って情報を動かす「レーストラックメモリ」の例として、磁壁やスキルミオンを挙げています［参考資料1］。

(2) 反強磁性体

反強磁性体は、隣り合う原子の磁気モーメントが互い違いになり、正味の磁化がゼロです。Jungwirth らは、その結果、情報が外からの磁場に見えず、乱す磁場にも鈍感で、密に並べても隣の素子に磁気的な影響を与えない、また動的な応答の周波数が高いことを利点に挙げ、難しいのは状態をどう効率よく操作・検出するかだと述べます［参考資料13］。

  • 書く：Wadley らは、反強磁性体 CuMnAs の薄膜素子で、室温で、約106 A/cm² のオーダーの電流により、安定な状態間の電気的な切り替えを示しました。読み出しも電気で、保存された状態は外部磁場に鈍感です［参考資料14］
  • 読む：Nakatsuji らは、非共線な120度のスピン配列を持つ反強磁性体 Mn3Sn で、室温で約20 Ω−1cm−1、低温では100 Ω−1cm−1 超の大きな異常ホール伝導度を報告しました。磁化は Mn 原子あたり約0.002 µB と極めて小さく、数百 Oe 程度の小さな磁場で符号を反転できます［参考資料15］
  • 周波数：Dieny らは、反強磁性体の強い交換結合は、対応する周波数を THz 域に押し上げると述べます［参考資料1］

(3) 二次元磁性体

二次元の物質で、磁気秩序が成り立つか。Huang らは、磁気光学 Kerr 効果の顕微鏡で、単層の CrI3 がイジング型の強磁性体（スピンは面外向き）であることを示しました。キュリー温度は45 K で、バルク結晶の61 K よりわずかに低く、2層では磁化が抑えられ（メタ磁性）、3層では強磁性が戻る、という層数依存性を報告しています事実［参考資料16］。Gong らは、Cr2Ge2Te6 の原子層で、固有の長距離強磁性秩序を観測し、0.3 T 以下の小さな磁場で転移温度が35〜57%上がることを報告しました［参考資料17］。

MTJ への応用では、Song らが、CrI3 を障壁に、グラフェンを電極にしたスピンフィルター型の素子で、層数とともに TMR 比が増え、4層で19,000%に達したと報告しました（低温）。層ごとの反強磁性秩序に由来する、と説明されています［参考資料12］。Dieny らは、この値を低温での記録としつつ、六方晶窒化ホウ素（hBN）を障壁にした Co/hBN/Fe で TMR 比が50%超という報告も紹介しています［参考資料1］。

低温の値は、そのまま使えない

二次元磁性体の巨大な TMR 比（19,000%）や、スキルミオンの一部の観測は、低温・大きな磁場での報告です。室温・無磁場の素子としての実績は、この記事の範囲では確認できていません。「19,000%」は、図3で示したとおり、低温でのみ得られた値です未確定／将来。

8. 材料とプロセスの壁 ― 300 mm ウェハーに載るか

Dieny らが挙げる材料面の課題は、次のとおりです［参考資料1］。

  • 積層の厚さと加工：MTJ のスタックは複雑で比較的厚く（約20 nm）、イオンビームエッチングの妨げとなって、セルの間隔の下限を決める。10 Gbit の MRAM が当面の具体的な目標とされる
  • 新しい材料の製造装置：Co や Cu は従来の電子デバイスでも使われ、集積しやすい。しかしホイスラー合金・トポロジカル絶縁体・二次元材料は、300 mm ウェハーへの転写や直接成長の、大規模な製造装置の開発が要る。二次元材料を MRAM に入れるには、産業界が好む PVD（スパッタ）で磁性多層膜を作る際に、二次元材料の性質を壊さない工夫も要る
  • 試験と評価：大量生産と品質管理のために、トンネル障壁の質と素子の信頼性を評価する技術が要る
  • 論理と処理：スピントロニクスの論理は、実際には CMOS との混成になり、スピン信号と電荷信号の変換の効率が低く、CMOS 側の周辺回路で消費するエネルギーが、磁性部の省エネ分を上回りがち、と述べられている
  • センサー：車載では、電動車で磁気センサーに要求される精度が上がる一方、スピントロニクスのセンサーの性能は、電流計測で用いるシャント抵抗センサーを置き換えるには、まだ十分でない

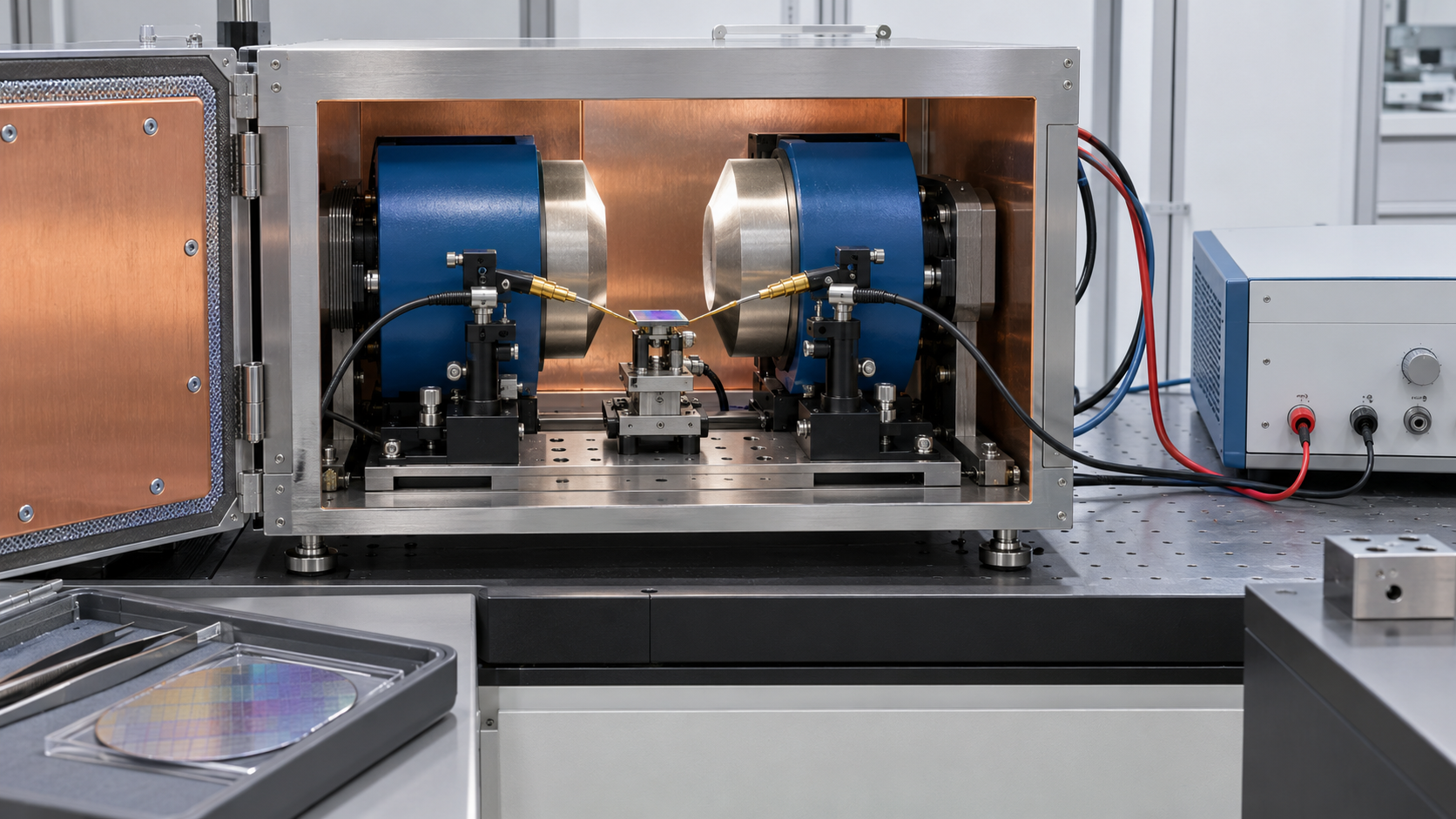

試料に磁場をかけ、プローブで電気抵抗を測る構成です
図7　概念画像（ImageGenで生成）。試料に磁場をかけ、プローブで電気抵抗を測る構成です。磁場を作る部分と電流・電圧を測る部分を区別してください。 実際の施設・製品・測定結果ではありません。
素材技術者の視点⑥：「新しい材料」の価値は、成膜できる大きさで決まる

Dieny らは、新しい材料が高い TRL に進むには、高品質のナノ構造を大面積で得ることが前提だと述べます［参考資料1］。CoFeB/MgO は、300 mm ウェハー上のスパッタで量産できるように、材料と装置が育ってきた系です。ホイスラー合金や二次元磁性体が、研究室の小さな試料で優れた値を示しても、大面積で均一に・低い熱予算で・界面を乱さずに成膜できるかが、次の関門になります。

素材の側から見ると、この分野は、結晶そのものの新規性より、既存の量産ラインに入る形での新規性が評価される、と読めます（本記事による解説）。

9. 限界と、確認できなかったこと

(1) 原典の確認範囲

Baibich ら、Yuasa ら、Parkin ら、Ikeda ら、Miron ら、Liu ら（Co2MnSi）、Jourdan ら、Elphick ら、Nakatsuji ら、Wadley ら、Fert ら、Jungwirth ら、Huang ら、Gong ら、Song ら、Woo ら、Dieny と Chshiev は、出版社のページまたはプレプリントの要旨（アブストラクト）を確認したもので、本文は確認していません。本文または受理版・プレプリントの全文を読んだのは、Dieny ら（総説）、Liu ら（β-Ta）、Mühlbauer ら（MnSi）です。Dieny らの総説は2020年の受理版で、2020年以降の進展（企業の量産状況を含む）は、この記事では確認していません。

(2) 確認できなかったこと

MRAM の保持・書き込みを定める JEDEC などの規格は、JEDEC のサイトが自動アクセスを遮断したため確認できませんでした。MTJ の磁気抵抗特性を直接定める ISO・IEC・JIS の規格は確認できませんでした。ホイスラー合金のハーフメタル性が、温度・界面でどの程度失われるか、スキルミオンやスピントロニクスの論理の室温での実用性は、本稿の資料では確認できていません。

(3) 範囲外

スピンカロリトロニクス、マグノニクスの詳細、量子コンピュータ向けのスピン、スピン FET、希薄磁性半導体、確率的・ニューロモルフィック計算、価格・市場規模は扱っていません。MRAM の製品・量産・企業の計画は『ナノメモリ』編、永久磁石は「永久磁石とレアアース」編を参照してください。

この記事のまとめ
  • 性能は、薄膜の積層と界面で決まります。MgO の(001)配向、CoFeB の熱処理、Ta の拡散抑制が、室温604%の TMR 比を支えました事実
  • 垂直磁気異方性は界面の性質で、微細化とは両立しにくいです。直径を半分にすると Δ は約4分の1になります事実／本稿の計算
  • SOT の材料は、スピンホール角と抵抗率の釣り合いです。β-Ta は θSH＝0.12〜0.15で、抵抗率は約190 µΩ·cm です事実
  • ホイスラー合金は、原子の並びが性能を決めます。4.2 K で1995%、290 K で354%の報告があります事実
  • スキルミオン・反強磁性・二次元磁性体は研究段階です。低温・大磁場での値が多く、室温・全電気の実証は課題です未確定／将来

10. 評価・標準の読み方

スピントロニクス材料の性能は、階層ごとに違うものを測ります。薄膜の材料特性（飽和磁化、異方性、ダンピング、スピンホール角）、素子の特性（TMR 比、RA 積、書き込み電流、熱安定性 Δ）、メモリチップの仕様（保持、書き換え耐久、磁場耐性）です。これらの測定は、多くが論文ごとの手法で行われ、国際規格がそろっている分野ではありません。本稿の調査では、MRAM の磁場耐性の IEEE の標準化プロジェクト（制定途中）と、車載 IC の信頼性試験の業界規格が確認できたのみです。

評価項目ISOIEC・IEEEJISASTM（番号・題名のみ）測定条件で値が変わる点
MTJ・GMR 素子の磁気抵抗特性（TMR 比、RA 積）確認できなかった確認できなかった確認できなかった確認できなかったTMR 比の定義（RP 基準か RAP 基準か）、温度、熱処理温度、バイアス電圧、RA 積（障壁の厚さで変わる）。論文ごとに異なるため、値の比較には条件の確認が必須
MRAM の外部磁場耐性確認できなかったIEEE P3465「IEEE Draft Standard for Magnetic Field Immunity Verification of Magnetoresistive Random Access Memory」（制定途中。IEEE 標準化プロジェクトの承認は2024年6月6日、IEEE Magnetics Society が主催）［23］確認できなかった確認できなかったIEEE のページによれば、規定した誤り率を満たす最大の静磁場の測定条件（読み出し・書き込み・電源オフ・待機）と、磁場が増えたときの誤り率の劣化の評価方法を定める計画。制定前で、内容は変わりうる。JEDEC の規格は、サイトが自動アクセスを遮断したため確認できなかった
不揮発メモリを含む車載 IC の信頼性試験確認できなかった確認できなかった確認できなかった確認できなかった業界団体の規格：AEC-Q100 Rev-J1「Failure Mechanism Based Stress Test Qualification For Integrated Circuits」と、AEC-Q100-005 Rev-D1「Non-Volatile Memory Program/Erase Endurance, Data Retention, and Operational Life Test」［24］。AEC（Automotive Electronics Council）の文書で、ISO・IEC のような国際規格ではない。MRAM への適用の実績は本稿では確認していない
薄膜の磁気特性（Ms、異方性、ダンピング）とスピンホール角確認できなかった確認できなかった確認できなかった確認できなかった磁気特性は試料の形（薄膜）・温度・測定法（磁力計、強磁性共鳴など）で変わる。スピンホール角は、測り方で大きく異なりうる（Liu らは3つの独立した方法で0.12〜0.15、一方、非局所スピンバルブでは分流の扱いで過小評価になりうると指摘）［8］

各行の標準・規格の番号・題名は事実（IEEE 標準化プロジェクトのページ、AEC の文書一覧で確認。IEEE P3465 は制定途中のため未確定／将来）。表の整理は本稿の計算に当たる編集作業です。ASTM International のサイトは開いておらず、該当する ASTM 規格は確認できませんでした。規格の本文は確認していません。

規格の読み方の注意

  • 規格がない分野では、論文の値の比較は条件の確認から始まる。TMR 比は、定義・温度・熱処理・バイアス・RA 積を、スピンホール角は、測定法を確認する
  • 制定途中の標準は、確定したものとして書かない。IEEE P3465 は、承認された標準化プロジェクト（PAR）の段階で、規定する内容が変わりうる
  • 業界団体の文書は、国際規格ではない。AEC-Q100 は車載 IC の信頼性試験の枠組みで、材料の性能を定めるものではない。メモリの保持の仕様は、この記事の計算（3）のように、素子の数と許容不良率にも依存する

11. 用語集

スピン
電子が持つ、小さな磁石としての性質。上向き・下向きなど。
GMR（巨大磁気抵抗）
非磁性金属を挟んだ2つの強磁性層の磁化の向きで、抵抗が大きく変わる現象。
TMR（トンネル磁気抵抗）
絶縁体（トンネル障壁）を挟んだ強磁性層で、同様に抵抗が変わる現象。
MTJ（磁気トンネル接合）
2つの強磁性層をトンネル障壁で挟んだ素子。MRAM の記憶素子。
RA 積
素子の抵抗と面積の積。障壁の厚さで変わる。
PMA（垂直磁気異方性）
磁化が膜面に垂直な向きを好む性質。CoFeB/MgO 界面で生まれる。
STT（スピン注入トルク）
電流のスピン角運動量が磁化を反転させる現象。
SOT（スピン軌道トルク）
スピンホール効果などで生まれるスピン流が磁化を反転させる現象。
スピンホール角 θSH
電荷の流れに対する、横向きに生まれるスピン流の割合。
熱安定性指数 Δ
エネルギー障壁を kBT で割った値。保持時間の指標。
ホイスラー合金
Co2MnSi などの規則合金。ハーフメタルが理論的に期待される。
ハーフメタル
片方のスピンだけが金属的な強磁性体。スピン偏極が100%になる。
スキルミオン
磁化が渦状に巻いた、トポロジー的に守られた小さな構造。
反強磁性体
隣り合う磁気モーメントが互い違いで、正味の磁化がゼロの物質。
二次元磁性体
原子層まで薄くしても磁気秩序を保つ層状物質（CrI3 など）。
TRL（技術成熟度）
研究から実用化までの段階を表す指標。

12. 参考資料（一次情報）

  1. Dieny B. ほか “Opportunities and challenges for spintronics in the microelectronics industry”, Nat. Electron. 3, 446–459 (2020), DOI 10.1038/s41928-020-0461-5（受理版の本文を確認） — doi.org/10.1038/s41928-020-0461-5
  2. Baibich M. N. ほか “Giant Magnetoresistance of (001)Fe/(001)Cr Magnetic Superlattices”, Phys. Rev. Lett. 61, 2472–2475 (1988), DOI 10.1103/PhysRevLett.61.2472（要旨のみ確認） — doi.org/10.1103/PhysRevLett.61.2472
  3. Yuasa S. ほか “Giant room-temperature magnetoresistance in single-crystal Fe/MgO/Fe magnetic tunnel junctions”, Nat. Mater. 3, 868–871 (2004), DOI 10.1038/nmat1257（要旨のみ確認） — doi.org/10.1038/nmat1257
  4. Parkin S. S. P. ほか “Giant tunnelling magnetoresistance at room temperature with MgO (100) tunnel barriers”, Nat. Mater. 3, 862–867 (2004), DOI 10.1038/nmat1256（要旨のみ確認） — doi.org/10.1038/nmat1256
  5. Ikeda S. ほか “Tunnel magnetoresistance of 604% at 300 K by suppression of Ta diffusion in CoFeB/MgO/CoFeB pseudo-spin-valves annealed at high temperature”, Appl. Phys. Lett. 93, 082508 (2008), DOI 10.1063/1.2976435（要旨のみ確認） — doi.org/10.1063/1.2976435
  6. Ikeda S. ほか “A perpendicular-anisotropy CoFeB–MgO magnetic tunnel junction”, Nat. Mater. 9, 721–724 (2010), DOI 10.1038/nmat2804（要旨のみ確認） — doi.org/10.1038/nmat2804
  7. Miron I. M. ほか “Perpendicular switching of a single ferromagnetic layer induced by in-plane current injection”, Nature 476, 189–193 (2011), DOI 10.1038/nature10309（要旨のみ確認） — doi.org/10.1038/nature10309
  8. Liu L. ほか “Spin-Torque Switching with the Giant Spin Hall Effect of Tantalum”, Science 336, 555–558 (2012), DOI 10.1126/science.1218197（プレプリント arXiv:1203.2875 の本文を確認） — doi.org/10.1126/science.1218197
  9. Liu H. ほか “Giant tunneling magnetoresistance in epitaxial Co2MnSi/MgO/Co2MnSi magnetic tunnel junctions by half-metallicity of Co2MnSi and coherent tunneling”, Appl. Phys. Lett. 101, 132418 (2012), DOI 10.1063/1.4755773（要旨のみ確認） — doi.org/10.1063/1.4755773
  10. Mühlbauer S. ほか “Skyrmion Lattice in a Chiral Magnet”, Science 323, 915–919 (2009), DOI 10.1126/science.1166767（プレプリント arXiv:0902.1968 の本文を確認） — doi.org/10.1126/science.1166767
  11. Woo S. ほか “Observation of room-temperature magnetic skyrmions and their current-driven dynamics in ultrathin metallic ferromagnets”, Nat. Mater. 15, 501–506 (2016), DOI 10.1038/nmat4593（プレプリント arXiv:1502.07376 の要旨を確認） — doi.org/10.1038/nmat4593
  12. Song T. ほか “Giant tunneling magnetoresistance in spin-filter van der Waals heterostructures”, Science 360, 1214–1218 (2018), DOI 10.1126/science.aar4851（プレプリント arXiv:1801.08679 の要旨を確認） — doi.org/10.1126/science.aar4851
  13. Jungwirth T. ほか “Antiferromagnetic spintronics”, Nat. Nanotechnol. 11, 231–241 (2016), DOI 10.1038/nnano.2016.18（要旨のみ確認） — doi.org/10.1038/nnano.2016.18
  14. Wadley P. ほか “Electrical switching of an antiferromagnet”, Science 351, 587–590 (2016), DOI 10.1126/science.aab1031（要旨のみ確認） — doi.org/10.1126/science.aab1031
  15. Nakatsuji S., Kiyohara N., Higo T. “Large anomalous Hall effect in a non-collinear antiferromagnet at room temperature”, Nature 527, 212–215 (2015), DOI 10.1038/nature15723（要旨のみ確認） — doi.org/10.1038/nature15723
  16. Huang B. ほか “Layer-dependent ferromagnetism in a van der Waals crystal down to the monolayer limit”, Nature 546, 270–273 (2017), DOI 10.1038/nature22391（プレプリント arXiv:1703.05892 の要旨を確認） — doi.org/10.1038/nature22391
  17. Gong C. ほか “Discovery of intrinsic ferromagnetism in two-dimensional van der Waals crystals”, Nature 546, 265–269 (2017), DOI 10.1038/nature22060（プレプリント arXiv:1703.05753 の要旨を確認） — doi.org/10.1038/nature22060
  18. Jourdan M. ほか “Direct observation of half-metallicity in the Heusler compound Co2MnSi”, Nat. Commun. 5, 3974 (2014), DOI 10.1038/ncomms4974（オープンアクセス、要旨のみ確認） — doi.org/10.1038/ncomms4974
  19. Elphick K. ほか “Heusler alloys for spintronic devices: review on recent development and future perspectives”, Sci. Technol. Adv. Mater. 22, 235–271 (2021), DOI 10.1080/14686996.2020.1812364（オープンアクセス、要旨のみ確認） — doi.org/10.1080/14686996.2020.1812364
  20. Fert A., Reyren N., Cros V. “Magnetic skyrmions: advances in physics and potential applications”, Nat. Rev. Mater. 2, 17031 (2017), DOI 10.1038/natrevmats.2017.31（要旨のみ確認） — doi.org/10.1038/natrevmats.2017.31
  21. Dieny B., Chshiev M. “Perpendicular magnetic anisotropy at transition metal/oxide interfaces and applications”, Rev. Mod. Phys. 89, 025008 (2017), DOI 10.1103/RevModPhys.89.025008（要旨のみ確認） — doi.org/10.1103/RevModPhys.89.025008
  22. Žutić I., Fabian J., Das Sarma S. “Spintronics: Fundamentals and applications”, Rev. Mod. Phys. 76, 323–410 (2004), DOI 10.1103/RevModPhys.76.323（プレプリント arXiv:cond-mat/0405528 の要旨を確認） — doi.org/10.1103/RevModPhys.76.323
  23. IEEE Standards Association “IEEE P3465 — IEEE Draft Standard for Magnetic Field Immunity Verification of Magnetoresistive Random Access Memory”（標準化プロジェクトのページ。2026年10月10日に確認） — standards.ieee.org/ieee/3465/11680
  24. Automotive Electronics Council（AEC） AEC 文書一覧（AEC-Q100 Rev-J1、AEC-Q100-005 Rev-D1 の題名。2026年10月10日に確認） — aecouncil.com/AECDocuments.html
  25. ノーベル財団 “The Nobel Prize in Physics 2007″（受賞者：Albert Fert、Peter Grünberg） — nobelprize.org/prizes/physics/2007/summary/

13. 主張と出典の対応表（監査）

本文の主張根拠区分
GMR スピンバルブと MTJ の読み取りヘッド・位置センサーとしての実用化、STT-MRAM の埋め込みキャッシュ用途、スピントロニクス素子の3機能（読む・書く・運ぶ）、論理が概念段階（TRL 3超の実証はわずか）、MTJ の標準材料（遷移金属・合金・MgO）、604% が約10年前の報告であること、MgO の薄膜化で大きな TMR と信頼性の両立が難しいこと、垂直磁化 MTJ の TMR 不足と読み出し増幅、MgO の代替や GMR への回帰の検討、TMR センサーの典型値（約200%、温度係数、検出下限）、STT 電流目標（2 MA/cm² 未満）、SOT-MRAM の長所と代償、VCMA の課題、MTJ スタック約20 nm とエッチングの制約、垂直形状異方性、ナノ磁石の障壁0.1 aJ、低抵抗・高 SOT 効率材料の必要、トポロジカル絶縁体・TMDC の可能性、ホイスラー合金の100%スピン偏極と結晶化温度（400 ℃超から135 ℃未満）、hBN 障壁（TMR 50%超）、新材料の300 mm 製造装置の必要、論理の CMOS 混成と周辺回路のエネルギー、センサーとシャント抵抗、反強磁性体の周波数（THz）、レーストラックメモリDieny ら（2020）の総説（受理版）
出典1 https://doi.org/10.1038/s41928-020-0461-5		事実
Fe/Cr 超格子（Cr 9 Å、4.2 K、2 T）で抵抗率がほぼ半分に下がる巨大磁気抵抗Baibich ら（1988）の要旨
出典2 https://doi.org/10.1103/PhysRevLett.61.2472		事実
Al-O 障壁 MTJ が室温で約70%まで、単結晶 Fe/MgO/Fe で室温180%、コヒーレントスピン偏極トンネル、TMR のバリア厚による振動Yuasa ら（2004）の要旨
出典3 https://doi.org/10.1038/nmat1257		事実
(100)配向の MgO 障壁と CoFe 電極で室温約220%・低温約300%、スピン偏極約85%、400 ℃まで熱的に安定Parkin ら（2004）の要旨
出典4 https://doi.org/10.1038/nmat1256		事実
CoFeB/MgO/CoFeB の擬似スピンバルブ MTJ で525 ℃の熱処理後に室温604%、5 K で1144%、500 ℃超の熱処理と Ta の拡散抑制の重要性、MgO の(001)配向と応力緩和Ikeda ら（2008）の要旨
出典5 https://doi.org/10.1063/1.2976435		事実
Ta/CoFeB/MgO/CoFeB/Ta の垂直磁化 MTJ（TMR 120%超、直径40 nm まで高い熱安定性、書き込み電流49 µA）、従来と同じ材料の組み合わせIkeda ら（2010）の要旨
出典6 https://doi.org/10.1038/nmat2804		事実
Pt/Co/AlOx で面内電流による垂直磁化の反転（室温）Miron ら（2011）の要旨
出典7 https://doi.org/10.1038/nature10309		事実
β-Ta のスピンホール角0.12〜0.15（Pt は約0.07）、Ta の抵抗率約190 µΩ·cm、3端子素子、Ta がダンピングを大きく増やさないこと、非局所スピンバルブでの過小評価の説明Liu ら（2012）のプレプリント本文
出典8 https://doi.org/10.1126/science.1218197		事実
Co2MnSi/MgO/Co2MnSi の MTJ で4.2 K 最大1995%、290 K 最大354%Liu ら（2012）の要旨
出典9 https://doi.org/10.1063/1.4755773		事実
MnSi でスキルミオン格子を中性子散乱で観測、臨界温度29.5 K 以下Mühlbauer ら（2009）
出典10 https://doi.org/10.1126/science.1166767		事実
極薄の遷移金属強磁性膜での室温スキルミオンと電流パルスによる移動Woo ら（2016）の要旨
出典11 https://doi.org/10.1038/nmat4593		事実
CrI3 スピンフィルター型 MTJ（4層で19,000%、低温）Song ら（2018）の要旨
出典12 https://doi.org/10.1126/science.aar4851		事実
反強磁性体の利点（外部磁場に鈍感、隣へ影響しない、高い周波数）と課題（操作・検出）Jungwirth ら（2016）の要旨
出典13 https://doi.org/10.1038/nnano.2016.18		事実
CuMnAs の室温での電気的な切り替え（約106 A/cm²）Wadley ら（2016）の要旨
出典14 https://doi.org/10.1126/science.aab1031		事実
Mn3Sn の異常ホール伝導度（室温約20、低温100超 Ω−1cm−1）、磁化約0.002 µB／MnNakatsuji ら（2015）の要旨
出典15 https://doi.org/10.1038/nature15723		事実
単層 CrI3 が強磁性（45 K、バルク61 K）、2層で抑制、3層で回復Huang ら（2017）の要旨
出典16 https://doi.org/10.1038/nature22391		事実
Cr2Ge2Te6 の固有強磁性、0.3 T 以下で転移温度が35〜57%上昇Gong ら（2017）の要旨
出典17 https://doi.org/10.1038/nature22060		事実
Co2MnSi の薄膜で室温93%のスピン偏極Jourdan ら（2014）の要旨
出典18 https://doi.org/10.1038/ncomms4974		事実
ホイスラー合金の利点と、半金属性の証明に原子スケールの評価が必要なこと、規則度の評価法Elphick ら（2021）の要旨
出典19 https://doi.org/10.1080/14686996.2020.1812364		事実
スキルミオンの性質（ナノメートル径、動かす・作る・消す）、低温・大磁場から室温の薄膜へ、室温・全電気の課題Fert ら（2017）の要旨
出典20 https://doi.org/10.1038/natrevmats.2017.31		事実
垂直磁気異方性が金属／酸化物界面で生じることDieny と Chshiev（2017）の要旨
出典21 https://doi.org/10.1103/RevModPhys.89.025008		事実
スピントロニクスの定義と基本原理Žutić ら（2004）の要旨
出典22 https://doi.org/10.1103/RevModPhys.76.323		事実
IEEE P3465（MRAM の磁場耐性、標準化プロジェクトの承認2024年6月6日、制定途中）IEEE 標準化プロジェクトのページ
出典23 https://standards.ieee.org/ieee/3465/11680		未確定／将来
AEC-Q100 Rev-J1 と AEC-Q100-005 Rev-D1 の題名AEC の文書一覧
出典24 http://www.aecouncil.com/AECDocuments.html		事実
2007年のノーベル物理学賞の受賞者（Fert、Grünberg）ノーベル財団のページ
出典25 https://www.nobelprize.org/prizes/physics/2007/summary/		事実
TMR 比の抵抗比への換算（70%で約1.7倍、200%で3倍、220%で3.2倍、604%で約7倍、1144%で約12倍）、書き込み電流の電流密度（49 µA、40 nm で約3.9 MA/cm²、2 MA/cm² なら約25 µA）、熱安定性 Δ（10年で約40、約0.17 aJ、直径半分で約4分の1、20 nm で保持約22 µs）、室温と低温の TMR 比の割合（Co2MnSi 約18%、CoFeB 約53%）本稿の計算。TMR 比の定義 (RAP−RP)／RP、円形断面、τ＝τ0exp(Δ) と τ0＝1 ns、300 K、体積比例を仮定。実在の素子の値ではない本稿の計算
MTJ の磁気抵抗特性を定める ISO・IEC・JIS 規格、MRAM の JEDEC 規格、薄膜の磁気特性・スピンホール角の規格、ホイスラー合金のハーフメタル性の温度・界面依存、スキルミオン・スピン論理の室温での実用性、2020年以降の進展、価格と市場規模本稿の調査範囲でアクセスできた一次情報では確認できなかった、または本稿の方針で扱わなかったため記載していない解説
「性能は界面の作り込みで決まる」「TMR は結晶方位と界面の現象」「垂直磁気異方性は界面の性質で薄い層でしか効かない」「スピンホール角だけでは使える材料にならない」「ハーフメタル性は原子の並びで決まる」「新しい材料の価値は成膜できる大きさで決まる」という読み取り公表内容にもとづく本記事の整理・解説。各機関・著者が表明した見解ではない解説
図2〜4・5・6が実際の測定図・実データではなく説明のための作図であること。図1と図7がAI生成イメージであること本記事による注記解説

最終更新：2026年10月10日／出典は一次情報（査読論文、プレプリント、ノーベル財団、IEEE 標準化プロジェクト、AEC の文書一覧）に限定しています。規格の本文は確認していません。ASTM International のサイトは、同団体が AI の利用を禁じる旨を表示しているため、開いていません。JEDEC のサイトは自動アクセスを遮断したため、確認できませんでした。 多くの論文は要旨のみ確認し、Dieny らの総説は2020年の受理版です。磁気抵抗比・スピンホール角などの値は、温度・試料・熱処理が異なる報告値の並置で、優劣や量産性を示すものではありません。構造の整理や材料設計上の読み取りは「解説」として出典付きの事実と区別しています。 MTJ の磁気抵抗特性を定める国際規格、MRAM の JEDEC 規格、ホイスラー合金のハーフメタル性の温度・界面依存、スキルミオンやスピン論理の室温での実用性、2020年以降の進展については、確認できなかったため記載していません。 図はすべて説明用の概念図です。図2〜4・6はベクター作図、図5は本稿の計算を含む作図、図1と図7はAI生成イメージであり、いずれも実際の装置・素子・製品の実物を示すものではありません。
