グラフェン
― 「原子1層の炭素」の数字は、どの試料で測った値か

グラフェンの強度・熱伝導・移動度は、剥離したり宙に浮かせたりした小さな単結晶片で測られた値です。 工場で扱う粉末・インク・銅箔上の膜では、層の数・欠陥・不純物・転写の残渣が、その数字を左右します。 この記事では、製法ごとの品質の違い、ラマンによる読み方、用途の段階、転写とスケールアップの難しさを、論文と規格の記述にもとづいて整理します。

構成：Science、Nature、Nature Nanotechnology、Nano Letters、Advanced Materials、Carbon ほかの査読論文、Panasonic の製品ページ、ISO の規格ページを一次情報として使用／最終更新 2026年10月

グラフェンの構造・工程を示す解説画像
概念図（AI生成イメージ）。銅箔上に成長させたグラフェンを取り出して扱う、実験室の場面を表現したものです。実在の装置・製品・膜の見た目を示すものではありません（グラフェンの膜は、肉眼ではほとんど見えません）。
この記事の構成
  1. グラフェンとは何か（3行でつかむ）
  2. 構造と物性 ― 数字が成り立つ試料の状態
  3. 5つの製法と、できるものの違い
  4. 本稿の計算：酸化還元で作ると何が残るか
  5. ラマンで品質を読む ― 層数と欠陥の指標
  6. 素材技術者の視点①：「グラフェン」の仕様書で確かめる項目
  7. 用途 ― 電池・複合材料・インク・熱管理の段階
  8. 転写とスケールアップ ― 作れることと、使える場所に置けること
  9. 素材技術者の視点②：数字を「試料の状態」で読み替える
  10. 確認できなかったこと／このシリーズの他の記事との分担
  11. 評価・標準の読み方
  12. 用語集
  13. 参考資料（一次情報）
  14. 主張と出典の対応表（監査）
本記事の表記ルール

事実＝論文・規格・製品ページに記載のある内容（出典リンクあり）
本稿の計算＝明示した前提をもとに本記事が算出した値
未確定／将来＝計画・見通しであり、実績が確認できていない事項
このほか、材料設計上の読み取りは「解説」として区別しています。
センサー（電極・FET・機能化）の話は、本シリーズ「グラフェンとカーボンナノチューブ」（バイオセンサー編）で扱いました。本記事は材料そのもの（製法・品質・用途・量産）に絞ります。

1. グラフェンとは何か（3行でつかむ）

グラフェンは、炭素原子が六角形（蜂の巣状）に並んだ、原子1層のシートです。 2004年にNovoselovらが、黒鉛から剥がした数原子層の炭素の膜で、室温で約10,000 cm²/V·sの移動度と、電界による電子・正孔の誘起を報告しました事実［参考資料1］。

  • 数字が高い：自立した単層膜の強度、懸架した単層の熱伝導率、懸架した素子の移動度は、いずれも他の材料を大きく上回る水準で報告されています事実（第2章。測定法と試料つき）
  • 作り方で別物になる：黒鉛を剥がす、銅の上に成長させる、酸化して還元する、気体や固体の炭素から直接作る。同じ「グラフェン」でも、層の数・欠陥・酸素・不純物・薄片の大きさが違います（第3〜5章）
  • 市場の名前は揃っていない：2018年の調査は、60の製造者の試料を調べ、品質は全体にかなり低く、多くは黒鉛の微小な板だったと報告しています事実［参考資料2］（第6章）
この記事でいちばん大事な一行

グラフェンの高い数字は、「物質の名前」にではなく「その数字を測った試料」に付いています。 自立した単結晶片の強度や熱伝導の値を、粉末の添加剤や印刷インクの性能として読むことはできません。 仕様書では「グラフェン」という名前よりも、層の数・薄片の大きさ・欠陥・酸素の量の分布を見ます（本記事による解説）。

2. 構造と物性 ― 数字が成り立つ試料の状態

グラフェンの代表的な物性値を、何を測った値かをつけて並べます。 どれも「欠陥の少ない単層の小片」で得られた値で、そのまま粉末や膜の性能になるわけではありません。

物性報告された値試料・測定法・条件出典
強度・弾性率2次弾性剛性 340 N/m、破断強度 42 N/m。黒鉛の体積に換算して E ＝ 1.0 TPa、固有強度 130 GPa自立した単層膜。原子間力顕微鏡（AFM）のナノインデンテーション。欠陥のない膜の固有強度（要旨の記述）Leeら 2008（Science）［参考資料3］
熱伝導率室温で約 4.84×10³ 〜 5.30×10³ W/m·K懸架した単層グラフェン。ラマンのGピークの周波数がレーザー出力によって動くことから抽出（光熱法）Balandinら 2008（Nano Letters）［参考資料4］
移動度（懸架）200,000 cm²/V·s 超（電子密度 約 2×10¹¹ cm⁻²）Si/SiO₂ ゲート電極の約 150 nm 上に懸架した単層。電流加熱で現場洗浄。温度は要旨に記載なしBolotinら 2008（Solid State Commun）［参考資料5］
移動度（基板上）SiO₂ 上の素子より「ほぼ1桁」良い移動度と電荷の均一性単結晶の六方晶窒化ホウ素（h-BN）基板上の剥離した単層・2層。機械的に移して作製Deanら 2010（Nat Nanotechnol）［参考資料6］
移動度（最初の報告）室温で約 10,000 cm²/V·s、キャリア濃度は 10¹³ cm⁻² まで黒鉛から剥がした数原子層の膜。ゲート電圧で電子・正孔を誘起Novoselovら 2004（Science）［参考資料1］
移動度（CVD膜）最大 4050 cm²/V·s（室温）銅箔上のCVD膜を転写し、Si/SiO₂ 上に作った2重ゲートの電界効果トランジスタLiら 2009（Science）［参考資料7］
移動度・面抵抗（大面積CVD膜）最大 約 23,000 cm²/V·s（4 K）、室温の面抵抗 約 230 Ω/□単結晶 Cu(111) 箔上に成長させた (5×50) cm² の膜（>99% の粒が高度に配向）Xuら 2017（Science Bulletin）［参考資料8］

すべて事実（各論文の要旨の記述）。測定条件が異なるため、行どうしの優劣を示す表ではありません。

高い数字が測られた試料と、工場で扱う形の隔たり（概念図） 横に並べたのは「試料の状態」の例であり、性能の順位ではありません ① 剥離・懸架した片 ② 基板上の連続膜 ③ 分散液・インク ④ 粉末 自立または基板上の 単結晶の小片 強度・熱伝導・ 移動度の記録値 銅箔で成長して 別の基板へ転写 粒界・しわ・残渣が 加わる 溶媒中で剥離した 薄片の混合 大きさ・厚さが 不揃い 粒が積み重なり 凝集した集合体 再積層・酸素・ 不純物が残る どの状態の試料で測った数字か、が最初の確認事項 ※ ①は第2章の表（Lee・Balandin・Bolotin・Dean）、②はLi・Xu、③はHernandez・Torrisi、④はStankovichの試料に対応します。 ※ 形や大きさは模式で、縮尺どおりではありません。②〜④で値が下がるとは限らず、試料の状態が違うという整理です。
図1　概念図（ベクター作図）。各論文の試料の状態を4つに整理しました（出典は第2・3・4章の表のとおり）。4つに分けたのは本記事によるもので、実際の形状・寸法を示すものではありません。

強度の「3次元への換算」は仮定に依存する

Leeらの値は、まず面内の力（N/m）で得られ、あとで黒鉛の体積に換算されています事実［参考資料3］。 単層には「厚さ」が決まらないので、GPaの値は層の厚さをどう置くかに依存します。次の確認をしてみます本稿の計算。

本稿の計算：N/m から GPa への換算
  • 前提：黒鉛の層間隔を 0.335 nm とする（本稿が置いた仮定）
  • 弾性率：340 N/m ÷ 0.335×10⁻⁹ m ＝ 約 1.01×10¹² Pa ＝ 約 1.0 TPa（論文値 1.0 TPa と一致）
  • 強度：42 N/m ÷ 0.335×10⁻⁹ m ＝ 約 1.25×10¹¹ Pa ＝ 約 125 GPa（論文値 130 GPa と近い）

前提と限界：強度の差（125と130）の理由は、論文の換算の詳細を本稿では確認していません。ここで言いたいのは、GPaの数字は「層の厚さ」という約束ごとの上に載っていることです。複合材料の設計では、単層の強度を体積分率に直接かけるのではなく、界面での荷重の伝わり方（第7章）を見ます。

3. 5つの製法と、できるものの違い

グラフェンの作り方は、大きく黒鉛から薄くする（トップダウン）と、炭素から組み上げる（ボトムアップ）に分かれます。 2020年の総説（Backesら）は、製造・加工の手法と特性評価の手順を「再現できるように」実務的に整理しています事実［参考資料9］。 ここでは、素材の品質に効く違いを、報告された値つきで並べます。

5つの製法と、手に入る形（本記事による整理） 同じ「グラフェン」でも、出てくる形が違うので、後工程と品質管理の項目が違います 出発点 製法 手に入る形 黒鉛 厚い結晶から 層を剥がす・ 酸化して広げる 炭素源 メタンなどの気体、 石炭・カーボン ブラックなど ① 機械的剥離 ② 液相剥離 ③ 酸化 → 還元 ④ CVD（銅箔上の成長） → 別の基板へ転写 ⑤ 直接合成 （フラッシュ加熱など） 小さな薄片（研究用） 薄片の分散液（厚さが混在） 酸素が残る粉末・分散液 銅の上の連続膜 転写の残渣・割れが課題 粉末（層は乱層に積み重なる） 原料の炭素の純度に依存
図2　概念図（ベクター作図）。製法と、手に入る形の対応を整理しました（出典は下表のとおり）。5つに分けたのは本記事によるもので、業界で定まった分類ではありません。
製法報告された値・記述（条件つき）素材側の課題（出典または解説）
① 機械的剥離黒鉛から micromechanical cleavage で、グラフェン、窒化ホウ素、二硫化物、複合酸化物の単層などの二次元結晶を作った。空気中で安定で、高品質で、巨視的に連続事実［参考資料10］小さな薄片が得られる実験室の方法。産業規模の製法ではない（解説。センサー編にも記載）
② 液相剥離NMPなどの有機溶媒で、濃度 最大 約 0.01 mg/mL。単層の収率 約 1 wt%（さらなる処理で 7〜12 wt% の可能性）。X線光電子・赤外・ラマンで欠陥や酸化物の不在を確認した、と著者は述べる事実［参考資料11］薄片の大きさと厚さが混在する不均一な分散液になる。これが応用上の「重大なボトルネック」で、遠心分離などで大きさ・厚さを選別している事実［参考資料9］
③ 酸化 → 還元ヒドラジンで還元した酸化グラフェンは凝集し、BET比表面積 466 m²/g、C/O原子比 10.3（元の酸化グラフェンは 2.7）、圧縮した粉末の導電率 約 2×10² S/m（相対湿度30%）事実［参考資料12］。酸化の古典法は Hummers と Offeman（1958）事実［参考資料13］還元後も酸素が残り（C/O＝10.3）、積み重なって比表面積が理論値より大きく下がる（第4章）。穴や欠陥の多い構造になる点を、Luongらも指摘している事実［参考資料14］
④ CVD銅箔上にメタンから cm 級の膜。ほぼ単層で、多層の領域は 5% 未満。炭素の銅への溶解度が低いことが自己停止の助けになるとされる。移動度は最大 4050 cm²/V·s事実［参考資料7］。Ni上では多結晶の黒鉛状の膜になり、広い面積で単層を得にくい事実［参考資料9］転写が必須（第8章）。成長した膜の粒界・しわ・多層領域が、移して作るデバイスの性能に残る（解説）
⑤ 直接合成石炭、石油コークス、バイオ炭、カーボンブラック、廃プラスチックなどの炭素源をフラッシュ・ジュール加熱し、1秒未満で gram 規模のグラフェン（flash graphene）を得た。層間は乱層積層。カーボンブラック・無煙炭・か焼コークスなら収率 80〜90%、炭素純度 99% 超、精製不要。ラマンでD帯が弱いか無い、と著者は述べる事実［参考資料14］。気体の炭化水素から「デトネーション合成」でグラフェンを作ると、HydroGraph が自社サイトで説明している事実（メーカー説明。性能値は同ページに記載なし）［参考資料15］乱層（層どうしの配向が揃わない）なので、層がはがれやすく複合化で剥離しやすいと著者は述べる事実［参考資料14］。一方、単層の評価（ラマン2D帯など）はAB積層の層と同じには読めない（解説）。収率・純度は原料に依存

数値は各論文の要旨の記述。条件（溶媒、基板、原料、測定法）が違うため、製法どうしの優劣を示す表ではありません。

4. 本稿の計算：酸化還元で作ると何が残るか

酸化グラフェンを還元する方法は、黒鉛から大量に分散液や粉末を得やすい経路です。 Stankovichらの数字を使って、「還元後のグラフェン」が理想のシートとどれだけ違うかを数えてみます本稿の計算。

本稿の計算：還元した酸化グラフェンの比表面積と酸素
  • 理論比表面積（幾何から）：炭素–炭素結合長を 0.142 nm と置く（本稿の仮定）。六角形の単位胞の面積 ＝ (3√3/2)×0.142² ＝ 約 0.0524 nm²（原子2個）。1原子あたり 約 0.0262 nm²。炭素1原子の質量 ＝ 12.011 ÷ 6.022×10²³ ＝ 約 1.994×10⁻²³ g。片面で 約 1,314 m²/g、両面で 約 2,630 m²/g（論文が引く理論値 2,620 m²/g とほぼ一致）
  • 測定値との比：466 ÷ 2,620 ＝ 約 18%。論文は、還元で酸化グラフェンが凝集し、シートが重なって比表面積が下がる、と説明している事実［参考資料12］
  • 酸素の割合：C/O＝2.7 のとき O/(C＋O) ＝ 1 ÷ 3.7 ＝ 約 27%、C/O＝10.3 のとき 1 ÷ 11.3 ＝ 約 8.8%。還元で減るが、ゼロにはならない

前提と限界：結合長 0.142 nm は本稿の仮定で、理論値の2,620は論文が引用した値との照合です。466 m²/g は窒素吸着によるBETの値で、1つの試料・1つの条件の結果です。導電率 約 2×10² S/m は圧縮した粉末の測定で、論文自身が、推定した固有値は過大評価の可能性があるとしています事実［参考資料12］。

還元した酸化グラフェンは、理想のシートからどれだけ離れているか（本稿の計算） Stankovichら（2007）の1試料の値と、本稿の幾何計算 約 2,630 m²/g（完全に剥がれた片面＋両面） 結合長 0.142 nm から計算 本稿の計算（論文引用値 2,620） 466 m²/g（還元後の実測BET） 理論値の約 18% 測定値は論文、比は本稿の計算 27% → 8.8% 酸素原子の割合の変化 C/O 2.7 → 10.3 から換算 C/Oは論文、割合は本稿の計算 還元すると酸素は減るが、凝集で面積が失われ、酸素も残る ※ 466 m²/g、C/O 2.7 と 10.3、理論値 2,620 m²/g は Stankovich らの論文［参考資料12］によります。 ※ 約 2,630 m²/g、約 18%、27% と 8.8% は本記事の算出で、公表値ではありません。 ※ 1つの試料・1つの条件の値で、還元方法や出発物質が違えば値は変わります。
図3　本稿の計算を含む作図（ベクター作図）。論文の報告値［参考資料12］から導いた値です。約2,630 m²/g・約18%・27%と8.8%は本記事の算出で、測定値ではありません。1つの試料の値で、還元法一般を代表するものではありません。

5. ラマンで品質を読む ― 層数と欠陥の指標

グラフェンの品質確認で最もよく使われるのが、ラマン分光です。レーザーを当てて、炭素の格子の振動を見ます。 Ferrariらの総説（2013）は、ラマンで層の数と向き、端の質と種類、そして電場・歪み・ドーピング・乱れ・官能基の影響を調べられるとしています事実［参考資料16］。

グラフェンのラマンスペクトルの読み方（概念図） 横軸：ラマンシフト／縦軸：強度。ピークの高さ・位置は説明用で、実測の再現ではありません 欠陥の少ない単層 D帯はほぼ無く、2D帯が鋭い 欠陥の多い試料 D帯が大きく、2D帯は低く広い 多層（黒鉛に近い） 2D帯の形・位置が単層と違う D G 2D 1000 1500 2000 2500 3000 cm⁻¹ ※ D・G・2D の位置の目安（約1350・1580・2700 cm⁻¹）は可視光励起の例示。ID/IG や位置は励起波長で変わる［参考資料18］。 ※ 層数で2D帯の形・幅・位置が変わる点は Ferrari ら（2006）［参考資料17］によります。強度比は模式で、実測値ではありません。
図4　概念図（ベクター作図）。D帯（欠陥で現れる）、G帯、2D帯の読み方を整理しました［参考資料17・18・19］。ピークの高さ・幅は説明用で、実際のスペクトルではありません。
  • 層数：Ferrariら（2006）は、層の数で2D帯（D帯の2次）の形・幅・位置が変わり、G帯もわずかに低波数へ動くので、層の識別が非破壊・高スループットでできる、と報告しています事実［参考資料17］
  • 欠陥の量：Cançadoら（2011）は、Ar⁺で欠陥を増やしたグラフェンで、同じ欠陥密度でもD帯とG帯の強度比（ID/IG）は励起レーザーのエネルギーに強く依存することを示しました。ID/IG は欠陥間の距離 約 3 nm で最大になり、同じ比が2つの異なる欠陥密度に対応しうるため、G帯の幅で曖昧さを解く、としています事実［参考資料18］
  • 欠陥の種類：Eckmannら（2012）は、D帯とD′帯の強度比が、sp³型の欠陥で最大（約13）、空孔型で約7、黒鉛の境界で最小（約3.5）になると報告しています事実［参考資料19］
素材技術者の読みどころ：「ID/IG＝0.1」は、条件を書かないと意味がない

粉末やインクの仕様書に「ID/IG」が1つの数字で書かれていることがあります。上の3つの報告から、次のことが言えます（以下は本記事による解説）。

  • 励起波長：同じ試料でも、レーザーの波長が違えば ID/IG は違います。比べるなら同じ波長で測ります
  • 薄片の端：黒鉛の境界でもD帯は現れます（ID/ID′＝約3.5）。小さな薄片は端が多いので、欠陥がなくても D 帯が出ることがあります。液相剥離の薄片では、D帯がそのまま「構造欠陥の量」とは限りません
  • 欠陥が多すぎる側：比は約3 nm の欠陥間隔で最大になるため、比が小さい試料が「きれい」とは限らず、ひどく壊れた試料でも小さくなりえます
  • 積層：flash graphene のように層が乱層に重なった試料は、2D帯がAB積層の多層と違って見えるので、単層の指標をそのまま当てはめにくい（Luongらは乱層積層を黒鉛と区別できるとしています事実［参考資料14］）

つまり、ラマンの1点の測定値で品質を決めず、励起波長・測定点の数・薄片の大きさの分布・2D帯の形を併せて出してもらいます。 層の数・薄片の大きさ・酸素の量は、別の測定（AFM、TEM、元素分析、XPS）で補います（Kaulingらの調査も、複数の手法を組み合わせています事実［参考資料2］）。

グラフェンの構造・工程を示す解説画像
図5　概念図（AI生成イメージ）。基板上のグラフェンを顕微ラマン分光で測る場面を表現したものです。特定の装置・製品・測定結果を示すものではありません。

6. 素材技術者の視点①：「グラフェン」の仕様書で確かめる項目

素材技術者の読みどころ：名前でなく「3つの分布」と「酸素」を見る

GRAPHENE Flagship（EU）は、グラフェン系材料を分類するために、層の数・横方向の大きさ・炭素と酸素の原子比（C/O）の3つの物理化学的な量を定義しました事実［参考資料20］。用語の標準は ISO/TS 80004-13:2024（グラフェンと関連二次元材料の用語）です事実［参考資料21］。 Kaulingらの調査（2018）は、60の製造者の試料を電子顕微鏡・AFM・ラマン・元素分析・XPSで調べ、現在の「薄片の分類」は誤りで、層の数と薄片の大きさの分布関数による新しい分類が必要だとし、多くの製造者は黒鉛の微小板を作っていると報告しています事実［参考資料2］。 ISO/TS 21356-1:2021 は、粉末と分散液から得たグラフェンについて、層の数・厚さ、薄片の横サイズ、乱れの程度、層の配向、比表面積の特性を、測定法の順序・試料の準備・データ解析とともに規定しています事実［参考資料22］（規格本文は有料で、本稿は規格ページの記述のみ確認）。

この3つの出典を、受け入れ検査の項目に読み替えると、次のようになります（以下は本記事による解説）。

確認項目なぜ必要か主な測定法（出典の記述）
層の数の分布平均の「数層」は、単層と十数層の混合でも出る。物性は層数で変わるAFM、ラマン（2D帯）、TEM事実［参考資料2］［参考資料9］
薄片の横サイズの分布導電ネットワーク・バリア性・分散粘度に効く。端が多いほどラマンのD帯も出る電子顕微鏡、AFM事実［参考資料2］
C/O 比（酸素の量）酸化・還元由来の試料は酸素が残る（第4章）。導電率と分散性が変わる元素分析、XPS事実［参考資料2］［参考資料20］
欠陥（励起波長つきの ID/IG）ID/IG は励起波長や薄片の端で変わる（第5章）ラマン。励起波長・測定点数を併記事実［参考資料18］
不純物・形態黒鉛の残り、触媒金属、溶媒・分散剤・高分子の残渣。分散液なら溶媒・濃度・安定剤元素分析、XPS（解説。出典は測定手法の列挙まで）
バッチ間のばらつき液相剥離は統計的な性質をもつと報告されている事実［参考資料2］。同じ名前でも、ロットで分布が動く分布をロットごとに出してもらう（解説）

測定法は Kauling らの調査（60製造者）と Backes らの総説の記述にもとづき、項目への並べ替えは本記事による解説です。

7. 用途 ― 電池・複合材料・インク・熱管理の段階

用途ごとに、報告されている内容と、実証の段階を分けます。商用製品としての採用状況は、公的資料や企業の公式資料で確認できた範囲だけを書き、確認できなかったものは第10章に挙げます。

用途報告・記述（条件つき）段階
電池の導電助剤LiFePO₄ 正極に、グラフェンを面状の導電助剤として入れる。市販の炭素系助剤よりはるかに少ない量で、市販の例より充放電特性が良く、同程度の量のCNTより良いと報告事実［参考資料23］。グラフェン–シリカの集合体（graphene ball）を Ni 系の層状正極に 1 wt% 被覆し、サイクル寿命と急速充電を改善、フルセルの体積エネルギー密度を対照より 27.6% 高め、5C・60 ℃で 500 サイクル後に 78.6% の容量維持と報告事実［参考資料24］実験室〜試作セル。商用セルでの採用は未確認
複合材料CNT・グラフェンの複合材は約20年研究されたが、実用上の影響には疑問が残る。荷重伝達の悪さ、界面の設計、分散、粘度に由来する加工の難しさが原因と整理事実［参考資料25］。グラフェン系ナノコンポジットの物性は、グラフェンの固有の性質と、母材中の分散状態の両方に依存事実［参考資料26］研究・開発。量産品の保証値は未確認
インク（印刷）NMP中の液相剥離でインクを作り、インクジェットで薄膜トランジスタ（移動度 最大 約 95 cm²/V·s）と透明導電パターン（透過率 約 80%、面抵抗 約 30 kΩ/□）を印刷事実［参考資料27］。エタノールとエチルセルロースのインクで、250 ℃・30分の熱処理後に抵抗率 4 mΩ·cm事実［参考資料28］実験室。耐熱基板と焼成が条件
熱管理グラフェン膜・紙で 1,000 W/m·K 超の報告（下の表）。製品としては、Panasonic が「熱分解グラファイトシート（PGS）」を販売膜は研究。グラファイトシートは製品（グラフェンとは別の名前）

(1) 電池の導電助剤 ― 「面で橋をかける」

導電助剤は、活物質の粒子どうしをつないで、電子の通り道をつくる添加物です。粒状の助剤は点で粒子に触れるのに対して、Suらは、グラフェンの導電網が「plane-to-point」（面と点）の接触様式をとり、薄く柔らかい面状の構造が電子輸送に有利だと説明しています事実［参考資料23］。

グラフェンの構造・工程を示す解説画像

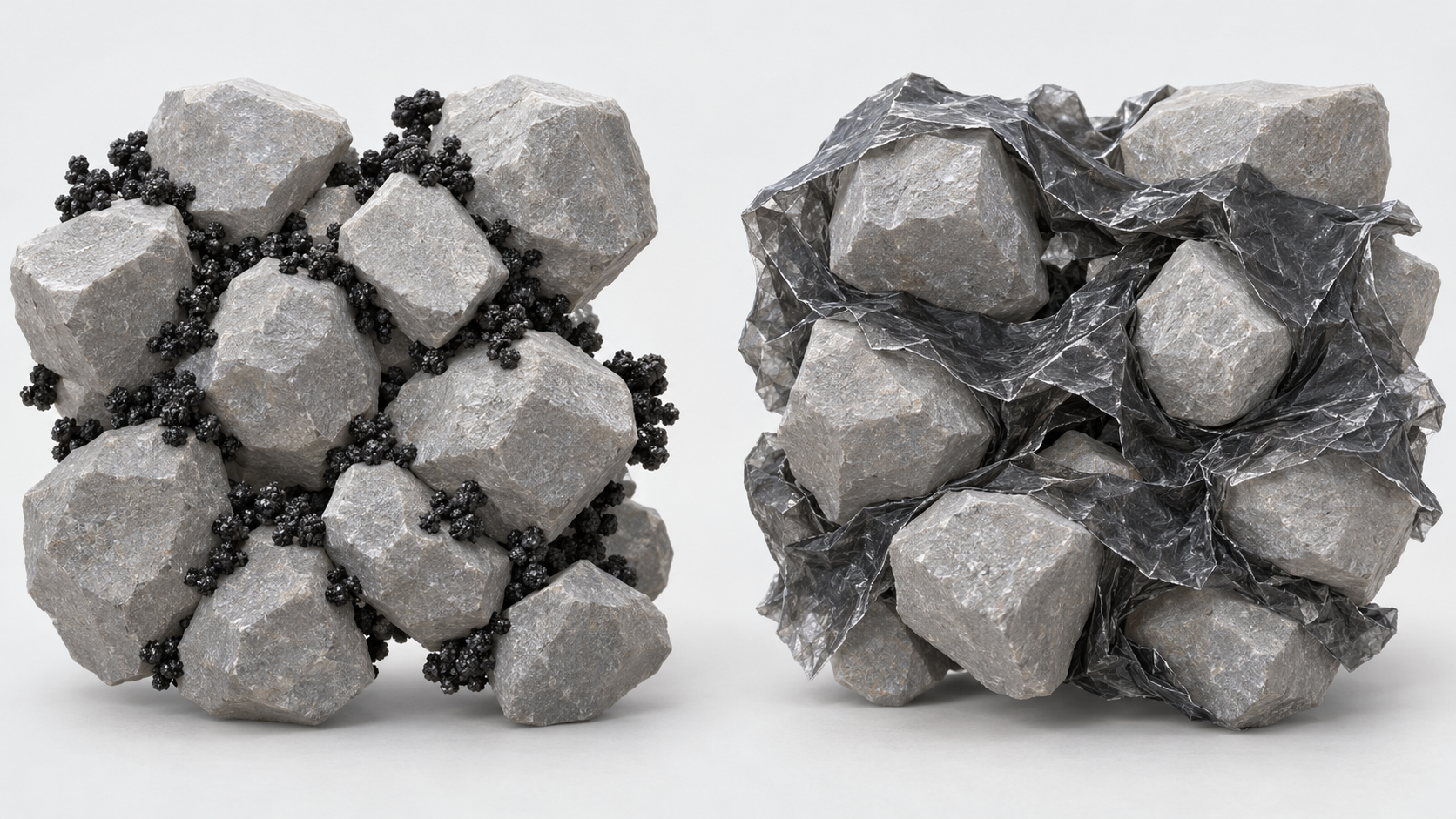

図6　概念画像（ImageGenで生成）。左は粒状の助剤による点の接触、右はシートが複数の粒子をつなぐ接触です。接触の考え方を比べる図で、導電性の測定結果ではありません。 ［参考資料23］
形状・色・寸法は説明用です。数値・原文の対応は下の元図で確認できます。
元のSVG模式図と正確な説明を見る

図の読み方・元図の説明：導電助剤の接触様式（概念図） / 左：粒状の助剤（点で接触）／右：面状のグラフェン助剤（面で粒子に接触） / 粒状の助剤（点どうしの接触） / 面状の助剤（plane-to-point） / 小さな点で触れ合う / 1枚のシートが複数の粒子を覆ってつなぐ / 接触様式の違いは、Suらが論文で説明した概念 / ※ 粒の大きさ・数・配置は模式です。実際の電極の断面ではなく、助剤の量や性能を示すものでもありません。

導電助剤の接触様式（概念図） 左：粒状の助剤（点で接触）／右：面状のグラフェン助剤（面で粒子に接触） 粒状の助剤（点どうしの接触） 面状の助剤（plane-to-point） 小さな点で触れ合う 1枚のシートが複数の粒子を覆ってつなぐ 接触様式の違いは、Suらが論文で説明した概念 ※ 粒の大きさ・数・配置は模式です。実際の電極の断面ではなく、助剤の量や性能を示すものでもありません。
図6　概念図（ベクター作図）。面状の導電助剤が粒子をつなぐ様子を表しました［参考資料23］。「plane-to-point」の用語は論文の記述で、図は説明用です。粒状の助剤との比較は一般的な整理で、特定の助剤の性能比較ではありません。

実用面で見ておきたいのは、グラフェン自体を電極全体に分散させる難しさです。Sonらの graphene ball は、グラフェンをシリカ粒子のまわりに3次元に成長させた集合体で、正極の粒子に被覆する方法として「Nobilta」ミリング（乾式の粉体処理）を使っています事実［参考資料24］。 同論文は、これを「商用セルで 800 Wh/L を実現できる可能性」を示すものと述べており、商用化の実績ではありません未確定／将来。

(2) 複合材料 ― 数字より界面

単層の強度（第2章）は、母材に分散して、荷重が母材からグラフェンへ伝わって初めて効きます。 Kinlochらは、CNT・グラフェンの複合材料について、荷重伝達の悪さ、界面の設計、分散、粘度に起因する加工の難しさを課題に挙げ、用途に応じた選択の基準もほとんど整理されてこなかったと述べています事実［参考資料25］。 酸化還元で作った粉末は、凝集して比表面積が理論値の約18%に下がる例がある（第4章）ので、分散工程での再剥離が素材側の設計項目になります（解説）。

(3) インク ― 焼成と基板の組み合わせ

印刷用インクは、液相剥離の分散液（第3章②）の応用です。Torrisiらの印刷膜は、透過率 約80%で面抵抗 約30 kΩ/□、Secorらの膜は250 ℃の熱処理後に4 mΩ·cmでした事実［参考資料27］［参考資料28］。 同じ「グラフェンインク」でも、溶媒・安定化剤・熱処理で性能が一桁以上変わる点は、センサー編の「転写の残渣と、印刷インクの焼成温度」とつながります。

(4) 熱管理 ― 「グラフェン」と「グラファイトシート」を分けて読む

熱の拡がりやすさ（面内熱伝導）は、グラフェンの代表的な用途案です。ただし、条件の違う値が混在しています。

対象熱伝導率（W/m·K）試料・条件・出典
懸架した単層グラフェン約 4.84×10³ 〜 5.30×10³室温、ラマンGピークによる光熱法事実［参考資料4］
グラフェン膜（折りたたみ構造）1940 ± 113「デブリのない巨大なグラフェンシート」を微小な襞に折りたたんだ膜。破断伸び16%、6000回超の折り曲げに耐える事実［参考資料29］
グラフェン紙1238.3 〜 1434エレクトロスプレー堆積とロール・ツー・ロールで作製し、圧縮と熱アニールを行った大面積の自立紙事実［参考資料30］
熱分解グラファイトシート（PGS、Panasonic）700（100 µm）〜 1950（10 µm）メーカー公称（製品ページの表）。名称はグラファイト。熱伝導の方向と測定法は同ページに記載なし事実［参考資料31］

試料・測定法・方向が違う値を並べたもので、優劣を示す表ではありません。単層の値と、巨視的な膜・シートの値は、別の量です。

Panasonic のページの表を使って、同じ製品群の中で厚さを変えると何が起きるかを計算してみます本稿の計算。

本稿の計算：熱伝導率 × 厚さ（幅あたりの熱輸送の目安）
  • 前提：表の熱伝導率は面内方向と仮定する（ページに方向の記載はなく、本稿の仮定）。厚さはグラファイト層の公称値で、絶縁タイプのPET（30 µm）と粘着層（18 µm）は含めない（ページの記述では別の層）
  • 10 µm × 1950 ＝ 0.0195 W/K　／　17 µm × 1850 ＝ 0.0315　／　25 µm × 1600 ＝ 0.040
  • 40 µm × 1350 ＝ 0.054　／　50 µm × 1300 ＝ 0.065　／　70 µm × 1000 ＝ 0.070　／　100 µm × 700 ＝ 0.070

読み取り：厚いほど「幅あたりの熱輸送」は増えますが、70 µm と 100 µm では同じ（0.070 W/K）で、厚さを増やしても熱伝導率の低下で打ち消されます。熱を運ぶ量を増やしたいときは、熱伝導率の数字だけでなく、厚さ・積層・接触（界面）まで見ます（解説）。

同じ製品群で厚さを変えると（本稿の計算） Panasonic PGS の表の値（メーカー公称）× 厚さ。棒の長さ＝熱伝導率 × 厚さ（W/K） 厚さ（µm） 熱伝導率 × 厚さ（W/K） 熱伝導率（表の値） 10 0.0195 1950 17 0.0315 1850 25 0.040 1600 40 0.054 1350 50 0.065 1300 70（PGSのみ） 0.070 1000 100（PGSのみ） 0.070 700 ※ 熱伝導率と厚さは Panasonic の製品ページ［参考資料31］の表（メーカー公称）。熱伝導の方向は同ページに記載がなく、本稿は面内と仮定。 ※ 棒の長さ（熱伝導率 × 厚さ）は本記事の算出で、メーカーの公表値ではありません。厚さはグラファイト層のみ。
図7　本稿の計算を含む作図（ベクター作図）。Panasonic の製品ページ［参考資料31］の公称値から計算しました。棒の長さは本記事の算出で、測定値ではありません。1つの製品群の中の比較で、他社品や他の材料との優劣を示すものではありません。

8. 転写とスケールアップ ― 作れることと、使える場所に置けること

銅箔上のCVDグラフェンは、使う場所（Si ウエハー、ガラス、フィルム）へ移さなければなりません。 Backesらの総説は、金属上のCVDや分子からの組み上げで得た単層グラフェンは最終基板へ転写する必要があり、大面積で高品質に作る進歩に、転写の進歩が見合うことが必要だと述べています事実［参考資料9］。 エッチングで金属を除く転写は信頼できるが、手間がかかり、グラフェンの損傷と、金属・エッチング液の残渣を生むと整理され、電気化学的な剥離や乾式転写が代替として挙がっています（乾式のほうが品質への悪影響が小さく、狙った位置に載せられる）事実［参考資料9］。

グラフェンの構造・工程を示す解説画像

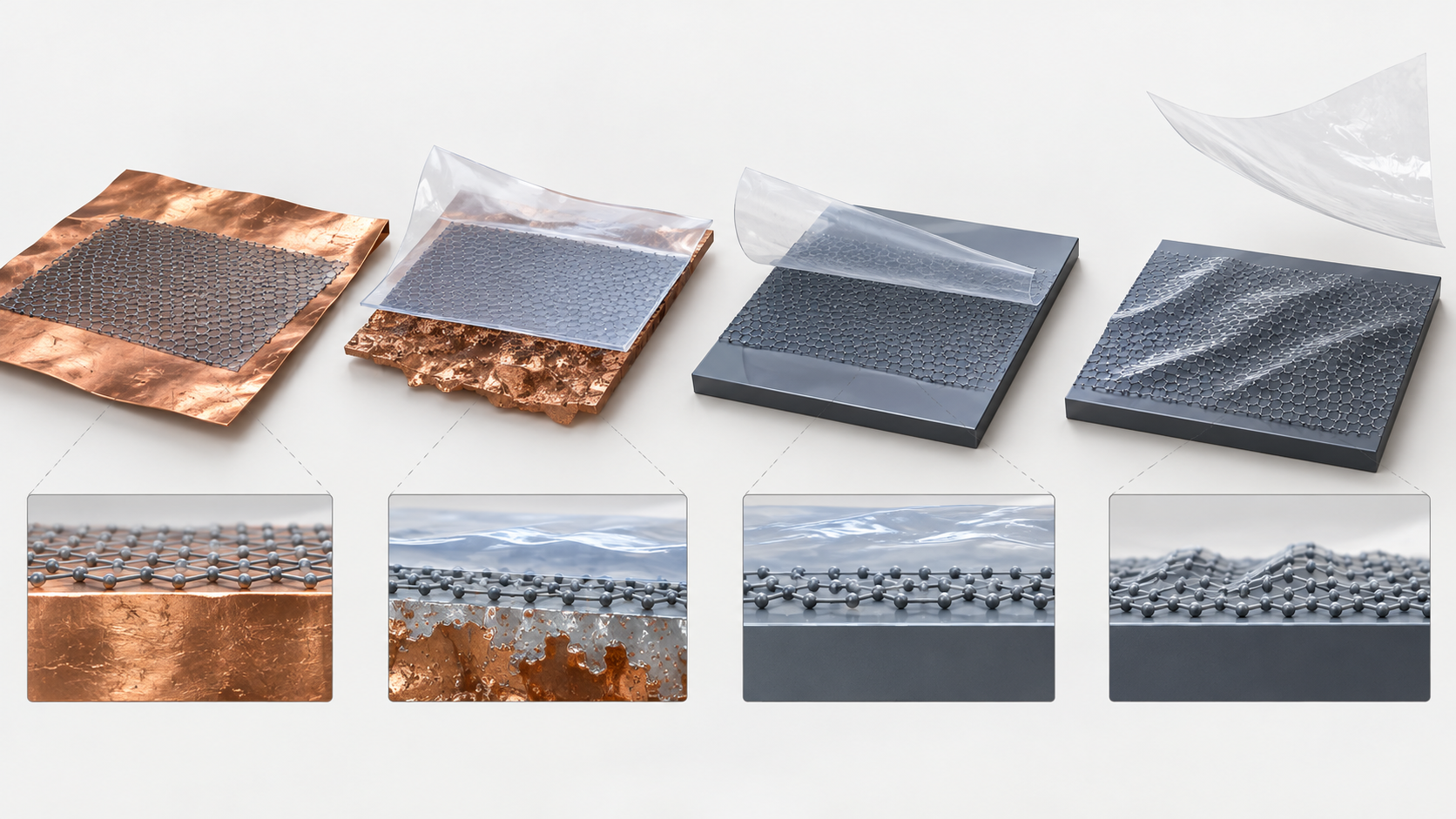

図8　概念画像（ImageGenで生成）。左から、銅箔上の膜、支持材で保持して銅を除いた状態、基板へ転写した状態、支持材を除いた膜を示します。下段は対応する断面の拡大模型です。 ［参考資料32・9・33］
形状・色・寸法は説明用です。数値・原文の対応は下の元図で確認できます。
元のSVG模式図と正確な説明を見る

図の読み方・元図の説明：CVDグラフェンの湿式転写と、品質が落ちる場所（概念図） / PMMA支持膜を使う代表的な流れ（Suk ら）。工程名は簡略化しています / ① 成長 / ② 支持膜 / ③ 銅を除く / ④ 載せる / ⑤ 支持膜を除く / 銅箔の上に / グラフェンの膜 / PMMAを / スピンコート / エッチング液で / 銅を溶かす / 目的の基板に / すくい上げて載せる / 溶媒などで / 高分子を除く / 品質に響く場所（文献・総説の記述にもとづく整理） / 高分子の層 / PMMAを使う方式 / が代表例 / 損傷・金属残渣 / エッチング転写は / 膜の傷と残渣を生む / 割れ・しわ / 平らな基板で割れ・ / 破れが少ない方式を / Sukらが報告 / 化学残渣 / 転写後の残渣が物理・ / 電気的性質を変える / （Pirkleらの題名） / ※ 流れはSuk ら［参考資料32］の湿式転写に沿った簡略図。損傷・残渣は Backes ら［参考資料9］、残渣の影響は Pirkle ら［参考資料33］。 / ※ 実際の工程の条件・薬液・順序は方式ごとに異なります。電気化学剥離や乾式転写の代替もあります。

CVDグラフェンの湿式転写と、品質が落ちる場所（概念図） PMMA支持膜を使う代表的な流れ（Suk ら）。工程名は簡略化しています ① 成長 ② 支持膜 ③ 銅を除く ④ 載せる ⑤ 支持膜を除く 銅箔の上に グラフェンの膜 PMMAを スピンコート エッチング液で 銅を溶かす 目的の基板に すくい上げて載せる 溶媒などで 高分子を除く 品質に響く場所（文献・総説の記述にもとづく整理） 高分子の層 PMMAを使う方式 が代表例 損傷・金属残渣 エッチング転写は 膜の傷と残渣を生む 割れ・しわ 平らな基板で割れ・ 破れが少ない方式を Sukらが報告 化学残渣 転写後の残渣が物理・ 電気的性質を変える （Pirkleらの題名） ※ 流れはSuk ら［参考資料32］の湿式転写に沿った簡略図。損傷・残渣は Backes ら［参考資料9］、残渣の影響は Pirkle ら［参考資料33］。 ※ 実際の工程の条件・薬液・順序は方式ごとに異なります。電気化学剥離や乾式転写の代替もあります。
図8　概念図（ベクター作図）。湿式転写の流れと、品質に響く場所を整理しました［参考資料32・9・33］。各工程の薬液・条件は方式によって異なり、図は説明用です。

Sukらは、PMMAを支持膜にした乾式・湿式の転写を再現性のある方法として示し、穴径2.7 µmの穴あき基板で98%の穴を連続膜が覆い、平らな基板では割れや破れが少なく、ガラス上の単層膜で面抵抗 約980 Ω/□・透過率97.6%と報告しています事実［参考資料32］。 転写後に残る化学物質が物理的・電気的性質に影響することは、Pirkleらの論文（題名）が扱っています事実［参考資料33］。

スケールアップの面では、Baeらが30インチの膜をロール・ツー・ロールで作り、面抵抗 約125 Ω/□・透過率97.4%を報告しています事実［参考資料34］。 半導体の製造ラインに組み込むことについて、Neumaierらは、グラフェンのような一般的でない材料を既存の生産ラインに統合することが、商用化に向けた重要な一歩だと述べています事実［参考資料35］（本稿は要約のみ確認）。 大面積の単結晶化では、Xuらが (5×50) cm²の膜を20分で成長させたと報告しました事実［参考資料8］。

本稿の計算：Xuらの (5×50) cm² 膜は、ウエハー何枚分か

本稿の計算

  • 面積 ＝ 5 cm × 50 cm ＝ 250 cm²。成長時間 20 分なので、12.5 cm²/分（750 cm²/時）
  • 直径 300 mm のウエハーの面積 ＝ π × 15² ＝ 約 707 cm²。250 ÷ 707 ＝ 約 0.35 枚分

前提と限界：面積と成長時間は論文の記述、ウエハー径 300 mm は本稿が置いた比較用の仮定です。成長時間には、昇温・冷却・転写の時間を含みません。移動度（約 23,000 cm²/V·s）は 4 K の値で、室温の値ではありません。

9. 素材技術者の視点②：数字を「試料の状態」で読み替える

素材技術者の読みどころ：論文の数字を、自分の形に読み替える
  • 熱伝導率：懸架した単層の約5,000 W/m·K と、巨視的な膜・シートの1,000〜2,000 W/m·K台は、別の量です。粒界、積層、折りたたみ、接触が加わるためと考えられます（解説）。設計に使う値は、自分が使う形（厚さ・積層・方向）で測った値にします
  • 強度：130 GPa は欠陥のない単層の固有値です。複合材料では、荷重伝達・界面・分散が結果を決めます（Kinlochら）
  • 移動度：200,000 cm²/V·s は懸架した素子の値です。基板で下がり、h-BNのような滑らかな基板では改善します（Deanら）。素子の移動度は、材料だけでなく下の基板・上の封止・残渣の足し算です
  • 比表面積：理論値 約2,630 m²/g に対して、還元した粉末は466 m²/g。凝集すると面は活性点として使えません（第4章）
  • 直接合成の粉末：乱層積層は、はがれやすさ（複合化に有利と著者が述べる）と、単層の指標が使いにくいことの両面があります。用途に合わせて、必要な項目を先に決めるのが近道です

10. 確認できなかったこと／このシリーズの他の記事との分担

(1) 本稿の調査範囲で確認できなかったこと

  • グラフェンを商用の電池セルで導電助剤として標準採用していることを示す公的資料・企業の公式資料は、本稿の調査範囲では確認できませんでした。第7章の電池の値は、実験室〜試作セルの報告です未確定／将来
  • 複合材料の量産品で保証されている物性値、グラフェン粉末の市場価格・製造原価の一次資料は確認できませんでした
  • Panasonic の製品ページには、熱伝導率の測定方向と測定法の記載を確認できませんでした。第7章の計算は面内方向という仮定にもとづきます
  • flash graphene 等の直接合成法の量産規模・品質管理の現状は、論文の範囲を超えては確認していません。HydroGraph のページには炭素純度などの具体的な数字がなく、記載しません
  • ISO/TS 21356-1 などの規格本文は有料のため、規格ページの記述にとどめています

(2) 安全性と、センサー向けの話

グラフェン系材料の安全性は、「材料の名前」では決まりません。Fadeelらの総説は、すべてのグラフェン系材料が同じではなく、構造と活性の関係を解きほぐすことが必須だと述べています事実［参考資料36］。 粉体の取り扱いの安全は、形状・大きさ・表面・酸素の量ごとに確認するもので、本稿は個別の助言をしません。 電極・FET・認識素子の固定・デバイ長といったセンサーの話、CNTの国際機関の評価は、本シリーズ「グラフェンとカーボンナノチューブ」（バイオセンサー編）で扱っています。 CNTの材料そのもの（製法・カイラリティ・分離・用途）は、本シリーズ「カーボンナノチューブ」編で詳しく扱います。

この記事のまとめ
  • グラフェンの高い数字は、剥離・懸架した単結晶片で測られた値です。強度 130 GPa、熱伝導率 約5,000 W/m·K、移動度 200,000 cm²/V·s 超事実
  • 製法で出てくる形が違います。酸化還元では C/O＝10.3、比表面積466 m²/g（理論値の約18%）事実本稿の計算
  • ラマンの ID/IG は、励起波長と薄片の端で変わります。1つの数字で品質を決めません事実
  • 仕様書では、層数・横サイズの分布と C/O を確認します。60製造者の調査は、多くが黒鉛の微小板だったと報告事実
  • 用途は段階が違います。電池・複合材料・インクは実験室〜試作、熱管理の製品はグラファイトシート事実
  • 転写が、CVD膜の実用上のボトルネックです。残渣・損傷・割れ事実

11. 評価・標準の読み方

初めて読むときは、「どの数字が大きいか」より先に、次の順番で比較の条件を揃えてください。以下は本記事の編集上の確認手順で、規格が定める合格値や試験条件ではありません。

① 何を測ったか
移動度、シート抵抗、透過率、欠陥の指標。単位と、材料・部品・完成システムのどこを測った値かを確認します。
② どの条件か
層数、基板、転写、測定位置、波長、温度。条件が異なる結果は、まず別の結果として読みます。
③ 比較で間違えやすい点
最高移動度だけを、透明導電膜や大面積製品の性能とみなさない
④ 規格の役割は何か
規格番号・名称・発行年・適用範囲を発行機関の資料で確認します。試験方法、安全性、相互接続、管理体制のどれを扱う規格かを分けて読みます。規格名の記載だけで、試験実施・適合・認証まで済んでいるとは判断しません。

比較を始めるためのメモ：対象／単位／測定条件／試料数とばらつき／比較対象／規格の版／確認できない点を、ひとまとまりで残しましょう。公開概要しか確認できない規格の数値条件や合格基準は、推測して補いません。

12. 用語集

グラフェン
炭素原子が六角形に並んだ原子1層のシート。名前は同じでも、層数・欠陥・酸素の量は試料で違う。
数層グラフェン
2層〜数層が重なったもの。層数で電子構造とラマンの形が変わる。
乱層積層
層どうしの向きが揃わずに重なった状態。AB積層の黒鉛とは電子的な結合が違う。
CVD
化学気相成長。銅箔の上で炭素を含む気体から膜を成長させる。
液相剥離
溶媒中で黒鉛を剥がして薄片の分散液にする方法。厚さと大きさが混在する。
酸化グラフェン／還元酸化グラフェン
黒鉛を酸化して層間を広げたものと、それを還元したもの。酸素が残り、積み重なりやすい。
C/O比
炭素と酸素の原子比。酸化・還元の度合いを表す。
ラマン分光
レーザーを当てて格子の振動を見る測定。D帯・G帯・2D帯から欠陥と層数を読む。
ID/IG
D帯とG帯の強度比。欠陥の目安だが、励起波長や薄片の端で変わる。
BET比表面積
窒素の吸着から求める比表面積。凝集した粉末では理論値より大きく下がる。
移動度
電界のもとで電荷が動きやすい度合い。単位は cm²/V·s。基板や測定温度で大きく変わる。
ナノインデンテーション
AFMの探針などで膜を押し込み、力と変位から弾性率や破断強度を求める方法。
転写
成長した基板（銅箔）から使う基板へ、グラフェンの膜を移す工程。
PMMA
ポリメタクリル酸メチル。転写の支持膜として使われる高分子。残渣になりうる。
熱分解グラファイトシート（PGS）
高分子などを熱分解して作る人工のグラファイトシート。グラフェンではなくグラファイト。

13. 参考資料（一次情報）

  1. Novoselov KS ほか 「Electric Field Effect in Atomically Thin Carbon Films」Science 2004;306:666–669 — doi.org/10.1126/science.1102896
  2. Kauling AP ほか 「The Worldwide Graphene Flake Production」Adv Mater 2018;30:1803784 — doi.org/10.1002/adma.201803784
  3. Lee C, Wei X, Kysar JW, Hone J 「Measurement of the Elastic Properties and Intrinsic Strength of Monolayer Graphene」Science 2008;321:385–388 — doi.org/10.1126/science.1157996
  4. Balandin AA ほか 「Superior Thermal Conductivity of Single-Layer Graphene」Nano Lett 2008;8:902–907 — doi.org/10.1021/nl0731872
  5. Bolotin KI ほか 「Ultrahigh electron mobility in suspended graphene」Solid State Commun 2008;146:351–355 — doi.org/10.1016/j.ssc.2008.02.024
  6. Dean CR ほか 「Boron nitride substrates for high-quality graphene electronics」Nat Nanotechnol 2010;5:722–726 — doi.org/10.1038/nnano.2010.172
  7. Li X ほか 「Large-Area Synthesis of High-Quality and Uniform Graphene Films on Copper Foils」Science 2009;324:1312–1314 — doi.org/10.1126/science.1171245
  8. Xu X ほか 「Ultrafast epitaxial growth of metre-sized single-crystal graphene on industrial Cu foil」Sci Bull 2017;62:1074–1080 — doi.org/10.1016/j.scib.2017.07.005
  9. Backes C ほか 「Production and processing of graphene and related materials」2D Mater 2020;7:022001 — doi.org/10.1088/2053-1583/ab1e0a
  10. Novoselov KS ほか 「Two-dimensional atomic crystals」Proc Natl Acad Sci USA 2005;102:10451–10453 — doi.org/10.1073/pnas.0502848102
  11. Hernandez Y ほか 「High-yield production of graphene by liquid-phase exfoliation of graphite」Nat Nanotechnol 2008;3:563–568 — doi.org/10.1038/nnano.2008.215
  12. Stankovich S ほか 「Synthesis of graphene-based nanosheets via chemical reduction of exfoliated graphite oxide」Carbon 2007;45:1558–1565 — doi.org/10.1016/j.carbon.2007.02.034
  13. Hummers WS Jr, Offeman RE 「Preparation of Graphitic Oxide」J Am Chem Soc 1958;80:1339（題名のみ引用） — doi.org/10.1021/ja01539a017
  14. Luong DX ほか 「Gram-scale bottom-up flash graphene synthesis」Nature 2020;577:647–651 — doi.org/10.1038/s41586-020-1938-0
  15. HydroGraph Clean Power 公式サイト（技術・認証の記述）— 製法の説明のみ引用 — hydrograph.com
  16. Ferrari AC, Basko DM 「Raman spectroscopy as a versatile tool for studying the properties of graphene」Nat Nanotechnol 2013;8:235–246 — doi.org/10.1038/nnano.2013.46
  17. Ferrari AC ほか 「Raman Spectrum of Graphene and Graphene Layers」Phys Rev Lett 2006;97:187401 — doi.org/10.1103/PhysRevLett.97.187401
  18. Cançado LG ほか 「Quantifying Defects in Graphene via Raman Spectroscopy at Different Excitation Energies」Nano Lett 2011;11:3190–3196 — doi.org/10.1021/nl201432g
  19. Eckmann A ほか 「Probing the Nature of Defects in Graphene by Raman Spectroscopy」Nano Lett 2012;12:3925–3930 — doi.org/10.1021/nl300901a
  20. Wick P ほか 「Classification Framework for Graphene-Based Materials」Angew Chem Int Ed 2014;53:7714–7718 — doi.org/10.1002/anie.201403335
  21. ISO ISO/TS 80004-13:2024「Nanotechnologies — Vocabulary — Part 13: Graphene and other two-dimensional (2D) materials」 — iso.org
  22. ISO ISO/TS 21356-1:2021「Nanotechnologies — Structural characterization of graphene — Part 1: Graphene from powders and dispersions」 — iso.org
  23. Su F-Y ほか 「Flexible and planar graphene conductive additives for lithium-ion batteries」J Mater Chem 2010;20:9644–9650 — doi.org/10.1039/c0jm01633k
  24. Son IH ほか 「Graphene balls for lithium rechargeable batteries with fast charging and high volumetric energy densities」Nat Commun 2017;8:1561 — doi.org/10.1038/s41467-017-01823-7
  25. Kinloch IA ほか 「Composites with carbon nanotubes and graphene: An outlook」Science 2018;362:547–553 — doi.org/10.1126/science.aat7439
  26. Potts JR ほか 「Graphene-based polymer nanocomposites」Polymer 2011;52:5–25 — doi.org/10.1016/j.polymer.2010.11.042
  27. Torrisi F ほか 「Inkjet-Printed Graphene Electronics」ACS Nano 2012;6:2992–3006 — doi.org/10.1021/nn2044609
  28. Secor EB ほか 「Inkjet Printing of High Conductivity, Flexible Graphene Patterns」J Phys Chem Lett 2013;4:1347–1351 — doi.org/10.1021/jz400644c
  29. Peng L ほか 「Ultrahigh Thermal Conductive yet Superflexible Graphene Films」Adv Mater 2017;29:1700589 — doi.org/10.1002/adma.201700589
  30. Xin G ほか 「Large-Area Freestanding Graphene Paper for Superior Thermal Management」Adv Mater 2014;26:4521–4526 — doi.org/10.1002/adma.201400951
  31. Panasonic Industrial Devices 「Pyrolytic Graphite Sheet (PGS)」製品ページ（英語）— メーカー公称値 — na.industrial.panasonic.com
  32. Suk JW ほか 「Transfer of CVD-Grown Monolayer Graphene onto Arbitrary Substrates」ACS Nano 2011;5:6916–6924 — doi.org/10.1021/nn201207c
  33. Pirkle A ほか 「The effect of chemical residues on the physical and electrical properties of chemical vapor deposited graphene transferred to SiO₂」Appl Phys Lett 2011;99:122108（題名のみ引用） — doi.org/10.1063/1.3643444
  34. Bae S ほか 「Roll-to-roll production of 30-inch graphene films for transparent electrodes」Nat Nanotechnol 2010;5:574–578 — doi.org/10.1038/nnano.2010.132
  35. Neumaier D, Pindl S, Lemme MC 「Integrating graphene into semiconductor fabrication lines」Nat Mater 2019;18:525–529（要約のみ確認） — doi.org/10.1038/s41563-019-0359-7
  36. Fadeel B ほか 「Safety Assessment of Graphene-Based Materials: Focus on Human Health and the Environment」ACS Nano 2018;12:10582–10620 — doi.org/10.1021/acsnano.8b04758

14. 主張と出典の対応表（監査）

本文の主張根拠区分
グラフェンの最初の報告（2004年）：数原子層の膜で室温の移動度 約10,000 cm²/V·s、キャリア濃度 10¹³ cm⁻² まで電界で誘起Novoselovら 2004（Science）［参考資料 1］https://doi.org/10.1126/science.1102896事実
自立した単層膜のナノインデンテーション：2次弾性剛性 340 N/m、破断強度 42 N/m、黒鉛の体積に換算して E＝1.0 TPa、固有強度 130 GPaLeeら 2008（Science）［参考資料 3］https://doi.org/10.1126/science.1157996事実
懸架した単層グラフェンの室温の熱伝導率が約 4.84×10³〜5.30×10³ W/m·K（ラマンGピークによる光熱法）Balandinら 2008（Nano Lett）［参考資料 4］https://doi.org/10.1021/nl0731872事実
Si/SiO₂ ゲートの約150 nm 上に懸架した単層で、電子密度 約2×10¹¹ cm⁻² で移動度 200,000 cm²/V·s 超（電流加熱で洗浄）Bolotinら 2008（Solid State Commun）［参考資料 5］https://doi.org/10.1016/j.ssc.2008.02.024事実
h-BN 基板上の素子は、SiO₂ 上より移動度と電荷の均一性が「ほぼ1桁」良いDeanら 2010（Nat Nanotechnol）［参考資料 6］https://doi.org/10.1038/nnano.2010.172事実
銅箔上のCVD膜は cm 級でほぼ単層（多層は5%未満）、移動度は最大4050 cm²/V·sLiら 2009（Science）［参考資料 7］https://doi.org/10.1126/science.1171245事実
(5×50) cm² の膜を20分で成長、移動度 約23,000 cm²/V·s（4 K）、室温の面抵抗 約230 Ω/□Xuら 2017（Sci Bull）［参考資料 8］https://doi.org/10.1016/j.scib.2017.07.005事実
機械的剥離で窒化ホウ素・黒鉛・二硫化物・複合酸化物の二次元結晶を作り、空気中で安定Novoselovら 2005（PNAS）［参考資料 10］https://doi.org/10.1073/pnas.0502848102事実
液相剥離：濃度 最大約0.01 mg/mL、単層収率約1 wt%（7〜12 wt%の可能性）。不均一な分散液が「重大なボトルネック」で、遠心分離で選別Hernandezら 2008（Nat Nanotechnol）［参考資料 11］https://doi.org/10.1038/nnano.2008.215；Backesら 2020（2D Mater）［参考資料 9］https://doi.org/10.1088/2053-1583/ab1e0a事実
還元した酸化グラフェン：BET 466 m²/g、C/O 10.3（元は2.7）、圧縮粉末の導電率 約2×10² S/m（相対湿度30%）、理論比表面積 2,620 m²/g、凝集で面積が下がるStankovichら 2007（Carbon）［参考資料 12］https://doi.org/10.1016/j.carbon.2007.02.034事実
酸化黒鉛の古典的な調製法（Hummers法）の題名Hummersら 1958（JACS）［参考資料 13］https://doi.org/10.1021/ja01539a017事実
フラッシュ・ジュール加熱：炭素源から1秒未満でgram規模、乱層積層、収率80〜90%・純度99%超（カーボンブラック等）、D帯が弱いか無い。酸化還元法の欠陥の多い構造への言及Luongら 2020（Nature）［参考資料 14］https://doi.org/10.1038/s41586-020-1938-0事実
HydroGraph が自社サイトで「デトネーション合成」でグラフェンを作ると説明していること。同ページには炭素純度の数値の記載がないHydroGraph 公式サイト［参考資料 15］https://hydrograph.com/事実
Niの上のCVDは多結晶の黒鉛状の膜になり、広い面積で単層を得にくい。転写の必要性、エッチング転写の損傷と残渣、電気化学剥離・乾式転写の代替Backesら 2020（2D Mater）［参考資料 9］https://doi.org/10.1088/2053-1583/ab1e0a事実
ラマンで層の数と向き、端の質と種類、電場・歪み・ドーピング・乱れ・官能基の影響を調べられるFerrari・Basko 2013（Nat Nanotechnol）［参考資料 16］https://doi.org/10.1038/nnano.2013.46事実
層数で2D帯の形・幅・位置が変わり、G帯も低波数へわずかに動くFerrariら 2006（PRL）［参考資料 17］https://doi.org/10.1103/PhysRevLett.97.187401事実
ID/IG が励起エネルギーに強く依存し、欠陥間隔 約3 nm で最大になる。G帯の幅で曖昧さを解くCançadoら 2011（Nano Lett）［参考資料 18］https://doi.org/10.1021/nl201432g事実
D帯とD′帯の強度比：sp³型欠陥で約13、空孔型で約7、黒鉛の境界で約3.5Eckmannら 2012（Nano Lett）［参考資料 19］https://doi.org/10.1021/nl300901a事実
GRAPHENE Flagship が層の数・横方向の大きさ・C/O比の3つを分類の量に定義Wickら 2014（Angew Chem）［参考資料 20］https://doi.org/10.1002/anie.201403335事実
60の製造者の試料の調査：品質は全体にかなり低く、多くは黒鉛の微小板。層数と薄片サイズの分布関数による分類が必要。複数の測定法を併用Kaulingら 2018（Adv Mater）［参考資料 2］https://doi.org/10.1002/adma.201803784事実
ISO/TS 80004-13:2024 がグラフェンと関連二次元材料の用語を規定することISO 規格ページ（80004-13）［参考資料 21］https://www.iso.org/standard/82855.html事実
ISO/TS 21356-1:2021 が層の数・厚さ、薄片の横サイズ、乱れの程度、層の配向、比表面積を、測定法・試料の準備・データ解析とともに規定すること（規格本文は未確認）ISO 規格ページ（21356-1）［参考資料 22］https://www.iso.org/standard/70757.html事実
LiFePO₄ 正極のグラフェン導電助剤（plane-to-point）。市販の炭素系助剤より少ない量で良好な特性、CNTより良いSuら 2010（J Mater Chem）［参考資料 23］https://doi.org/10.1039/c0jm01633k事実
graphene ball：Ni系正極に1 wt%被覆。体積エネルギー密度＋27.6%（対照比）、5C・60 ℃で500サイクル後 78.6%、800 Wh/L の可能性Sonら 2017（Nat Commun）［参考資料 24］https://doi.org/10.1038/s41467-017-01823-7事実
CNT・グラフェン複合材の課題（荷重伝達、界面、分散、粘度）と選択基準の不足Kinlochら 2018（Science）［参考資料 25］https://doi.org/10.1126/science.aat7439事実
グラフェン系ポリマーナノコンポジットの物性が、グラフェンの固有性質と母材中の分散状態に依存Pottsら 2011（Polymer）［参考資料 26］https://doi.org/10.1016/j.polymer.2010.11.042事実
インクジェット印刷：TFT移動度 最大 約95 cm²/V·s、透過率約80%・面抵抗約30 kΩ/□Torrisiら 2012（ACS Nano）［参考資料 27］https://doi.org/10.1021/nn2044609事実
エタノール・エチルセルロースのインク：250 ℃・30分の熱処理後に 4 mΩ·cmSecorら 2013（J Phys Chem Lett）［参考資料 28］https://doi.org/10.1021/jz400644c事実
折りたたみ構造のグラフェン膜の熱伝導率 1940 ± 113 W/m·K、破断伸び16%、6000回超の折り曲げPengら 2017（Adv Mater）［参考資料 29］https://doi.org/10.1002/adma.201700589事実
グラフェン紙の熱伝導率 1238.3〜1434 W/m·K（エレクトロスプレー堆積、ロール・ツー・ロール、圧縮・アニール）Xinら 2014（Adv Mater）［参考資料 30］https://doi.org/10.1002/adma.201400951事実
Panasonic PGS の熱伝導率（10 µm：1950、17 µm：1850、25 µm：1600、40 µm：1350、50 µm：1300、70 µm：1000、100 µm：700 W/m·K）。絶縁タイプはPET 30 µm・粘着層18 µmを持つ。耐熱温度 150 ℃／400 ℃（PGSのみ）。方向・測定法の記載はないメーカー公称値。 Panasonic PGS 製品ページ［参考資料 31］https://na.industrial.panasonic.com/products/thermal-management/thermal-management/lineup/thermal-management-products/series/70458事実
PMMA支持膜の乾式・湿式転写、穴あき基板で98%被覆、ガラス上 面抵抗 約980 Ω/□・透過率97.6%Sukら 2011（ACS Nano）［参考資料 32］https://doi.org/10.1021/nn201207c事実
転写後の化学残渣がCVDグラフェンの物理・電気的性質に影響すること（題名による）Pirkleら 2011（Appl Phys Lett）［参考資料 33］https://doi.org/10.1063/1.3643444事実
30インチ膜のロール・ツー・ロール製造、面抵抗 約125 Ω/□・透過率97.4%Baeら 2010（Nat Nanotechnol）［参考資料 34］https://doi.org/10.1038/nnano.2010.132事実
既存の半導体製造ラインへの統合が商用化に向けた重要な一歩であること（要約のみ確認）Neumaierら 2019（Nat Mater）［参考資料 35］https://doi.org/10.1038/s41563-019-0359-7事実
グラフェン系材料はすべて同じではなく、構造と活性の関係を解きほぐす必要があるFadeelら 2018（ACS Nano）［参考資料 36］https://doi.org/10.1021/acsnano.8b04758事実
N/m から GPa への換算（0.335 nm の仮定）、理論比表面積の幾何計算（結合長 0.142 nm）、466/2,620＝約18%、酸素の割合 27%と8.8%、熱伝導率×厚さ、Xu の (5×50) cm²＝250 cm²（12.5 cm²/分、300 mm ウエハーの約0.35枚）本稿の計算。結合長・層間隔・ウエハー径・熱伝導の方向（面内）は本稿が置いた仮定。成長時間に昇温・冷却・転写は含まない。本稿の計算
電池の導電助剤で、グラフェンが商用セルで標準採用されている事例／複合材料の量産品の保証値／粉末の価格／直接合成の量産状況／PGSの測定方向本稿の調査範囲で一次資料を確認できなかったため記載していない（解説）。未確定／将来
仕様書の確認項目への並べ替え、ラマン指標の読み方（端の寄与・乱層積層）、熱伝導の単層と巨視的シートの違い、数字を試料の状態で読み替える整理、製法の5分類公表内容にもとづく本記事の整理・解説。各著者・機関が表明した見解ではない。解説
図1・図2・図4・図6・図8が説明のための作図であること。図3・図7は本稿の計算を含む作図であること。ヒーロー画像と図5がAI生成イメージであること本記事による注記。解説

最終更新：2026年10月9日／出典は一次情報（査読論文、ISOの規格ページ、メーカーの製品ページ）に限定しています。構造の整理や材料設計上の読み取りを含むため、それらは「解説」として出典付きの事実と区別しています。 電池セルでの標準採用、複合材料の量産品の保証値、粉末の価格、直接合成の量産状況、Panasonic PGS の熱伝導の測定方向は、公開された一次情報で確認できなかったため記載していません。 第2章と第7章の表の値は、試料・測定法・方向が異なり、優劣を示すものではありません。 図はすべて説明用の概念図です。図1〜図4・図6〜図8はベクター作図（図3・図7は本稿の計算を含む）、ヒーロー画像と図5はAI生成イメージであり、いずれも実際の顕微鏡像・スペクトル・製品の実物を示すものではありません。
