TECHNOLOGY EXPLAINER

マイクロニードル
― 皮膚の最も外側の壁を越え、痛みの神経には届かない「長さ」で作る

マイクロニードルは、長さ数百マイクロメートルの針を並べたパッチです。皮膚のバリアである角質層を貫き、薬を入れたり、間質液を採ったり、針の上の電極で測ったりします。 ところが「マイクロニードル」という一語の中に、固体・コート・溶解・中空・ゲル形成という別の材料と別の使い方が入っています。 この記事は、型の違い、材料と製法、折れない設計、間質液の採取とセンサーへの統合、滅菌と安全性、そしてどこまでが実用化で、どこからが研究段階かを、当局文書と査読論文から整理します。

構成：FDA の決定要約・ガイダンス・添付文書、CDC の勧告文書、SEC の年次報告書、ClinicalTrials.gov、査読論文（Biomaterials、PNAS、Nature Biomedical Engineering ほか）を一次情報として使用／最終更新 2026年10月

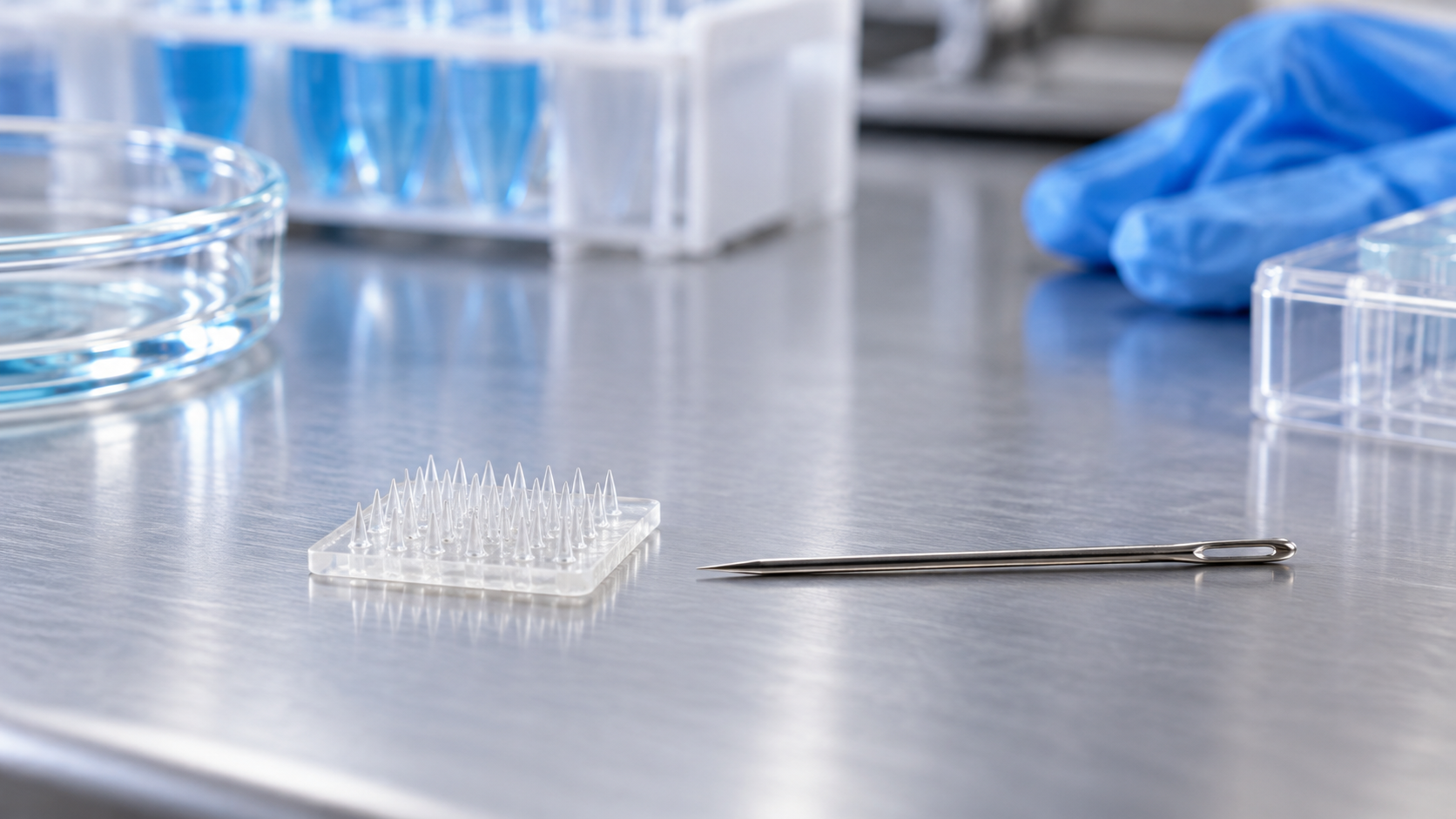

ヒーロー画像：実験台の上の、透明な小さな針アレイのパッチと、比較のための縫い針
概念図（AI生成イメージ）。指先ほどの大きさの針アレイのパッチと、大きさを比べるための縫い針を並べて表現したものです。実際の製品・針の数・寸法を示すものではありません。
この記事の構成
  1. マイクロニードルとは何か（3行でつかむ）
  2. 型の違い ― 固体・コート・溶解・中空・ゲル形成
  3. 素材技術者の視点①：針は「刺さる」ことと「折れない」ことの両立
  4. 材料と製法 ― エッチング、型への流し込み、金属針へのコート
  5. 間質液の採取と、センサーへの統合
  6. 本稿の計算：長さ、投与量、生存率、採取速度の桁
  7. 素材技術者の視点②：溶解型は「薬・材料・形」を同時に決める
  8. 滅菌と安全性
  9. 実用化の状況 ― 承認・認可された例と、研究段階の例
  10. 素材技術者の視点③：規制は「針の素材」ではなく「使い方の主張」で線を引く
  11. 課題・確認できなかった点／用語集／参考資料／出典対応表
本記事の表記ルール

事実＝公表資料に記載のある内容（出典リンクあり）
本稿の計算＝明示した前提をもとに本記事が算出した値
未確定／将来＝計画・目標であり、実績が確認できていない事項
このほか、構造の整理や材料設計上の読み取りは「解説」として区別しています。

この記事は医療上の助言ではありません

材料・製法・評価・規制の解説です。特定の製品や治療を勧めるものでも、読者個人の健康状態への助言でもありません。 薬の効き方や血糖値の読み方などの医療上の判断は、各製品の添付文書と医療従事者の説明に従ってください。 性能の数値は、何を何で試したか（対象・条件・出所）とセットで書き、異なる試験の数値を並べて優劣をつけることはしません。

1. マイクロニードルとは何か（3行でつかむ）

マイクロニードルは、皮膚に刺す微小な針を並べた小さなパッチやチップのことです。FDA のマイクロニードリング製品の指針は、針（needle）を「針、微小な突起の先端（micro-protrusion）、ピンなどのあらゆる構成」の意味で使い、針は鈍いものも鋭いものもあり、長さもさまざまだと述べています事実。

  • なぜ微小な針か：Henry らの1998年の論文は、皮膚の主なバリアが表面から10〜15 µmの層にあり、神経はそれより深い組織にあるため、バリアを越えるが神経を刺激しない長さの針を作った、と述べます。反応性イオンエッチングという微細加工で作った針は、摘出したヒトの皮膚（in vitro）の透過性をモデル薬物で最大4桁高め、限られたヒトの試験では痛みなしと報告されました事実
  • 何に使うか：薬やワクチンを皮膚に届ける、間質液を採る、針の上の電極でグルコースなどを測る、の3つが中心です。美容目的の「ニードリング」（皮膚を傷つけて反応を促す）も規制上は別に扱われます（第9〜10章）
  • 実用化の度合いは用途で大きく違う：当局の文書で確認できるのは、美容用機器、皮内ワクチン、皮内グルコースセンサーなどです。薬物送達パッチには、承認に至らなかった例もあります。「マイクロニードル」だからといって同じ段階にあるわけではありません（第9章）
この記事でいちばん大事な一行

マイクロニードルは、材料・製法・使い方が違う複数の技術の総称です。 針に薬をコートするチタンの針と、針そのものが皮膚の中で溶けるポリマーの針と、針の上に電極が付いたセンサーでは、 評価も規制も、難しさの中身も違います。性能や安全性の数字は、どの型で、何を対象に測った値かを必ず確かめる必要があります。

2. 型の違い ― 固体・コート・溶解・中空・ゲル形成

Kim らの総説（2012年）は、薬物送達用のマイクロニードルを、次の4つの型に整理しています事実。 (i) 固体のマイクロニードルで皮膚を前処理して透過性を上げる、(ii) 針に薬をコートしておき皮膚の中で薬が溶け出す、(iii) 薬を内包したポリマーの針が皮膚の中で完全に溶ける、(iv) 中空の針で薬を皮膚に注入する、の4つです。 これに、Donnelly らが2012年に報告したハイドロゲル形成型（架橋ポリマーの針が間質液を吸って膨潤し、薬の貯蔵部から真皮へ続く導管になる）事実と、 Samant と Prausnitz が間質液の採取で比べた多孔質の針事実を加えて、図1にまとめます。

マイクロニードルの型の違い（断面の概念図） ※ 針の数・長さ・形は説明用で、実際の製品のものではありません。 固体型 コート型 溶解型 中空型 ゲル形成型 皮膚に微小な穴を あけて、外す そのあとに薬を塗る （前処理） 針の表面の薬が 皮膚の中で 溶け出す （例：チタン針） 針そのものが 皮膚の中で溶ける 薬は針に封入 （例：CMC） 針の中の流路で 注入または採取 （例：皮内 インフルエンザ ワクチン） 針が間質液を吸い 膨潤して導管になる 針自体は薬を含まない （例：架橋ポリマー） ※ 4つの型は Kim ら 2012［参考資料1］、ゲル形成型は Donnelly ら 2012［参考資料7］の記述にもとづく整理です。多孔質の針は図から省略しました。
図1　概念図（ベクター作図）。マイクロニードルの型の違いを断面で模式的に示したものです。型の整理は Kim ら［参考資料1］と Donnelly ら［参考資料7］によります。針の形・数・長さは説明用で、実在の製品を示すものではありません。各型の例は、本文の参考資料で確認できたものです。
型針の役割確認できた例（出典）主な用途
固体型皮膚に穴をあける。薬は別に塗る反応性イオンエッチングで作った針で、摘出ヒト皮膚の透過性が最大4桁上昇（Henry ら 1998、in vitro）薬の皮膚透過の促進
コート型針の表面の薬が皮膚で溶け出すチタンの微小針（長さ約200〜350 µm）に薬をコート、粘着パッチに取り付け（Zosano の年次報告書）薬の送達
溶解型針が皮膚の中で溶けて薬を放出カルボキシメチルセルロース（CMC）やアミロペクチンの針（Lee ら 2008）薬・ワクチンの送達
中空型針の中の流路で注入、または採取皮内インフルエンザワクチン（Kim ら 2012）、ブタ・ラットでの注入（McAllister ら 2003）、間質液の採取（Miller ら 2018）注入、採取
ゲル形成型間質液を吸って膨潤し、導管になる架橋ポリマー（Donnelly ら 2012）。メタクリル化ヒアルロン酸の針で間質液を抽出（Chang ら 2017）薬の送達、間質液の採取

すべて事実（各参考資料の記述）。型の対応づけは本記事の整理で、1つの製品が複数の型の特徴を持つ場合があります。

薬が体の中でどこに届き、どう標的化されるかは、本シリーズ「DDSと標的化」編で扱いました。この記事は、針という構造体の材料・製法・安全性に集中します。

3. 素材技術者の視点①：針は「刺さる」ことと「折れない」ことの両立

素材技術者の読みどころ：針の設計は、2つの力の比で決まる

針が皮膚に入るには、ある力が要ります。その力が針の強さを超えれば、針は折れます。 Davis らの論文（2004年）は、この2つを実測し、モデル化しました事実。

  • 挿入力：生きた皮膚に針を入れるのに要る力。調べた針の形の範囲で、針の先端の接触面積に比例して増え、およそ0.1〜3 N。手で押し込める程度の力
  • 破断力：針が折れるまでに耐える力。壁の厚さ、壁の角度、（おそらく）先端の半径が増えると大きくなる。有限要素法と薄肉殻の理論式の予測と一致した
  • 安全余裕（margin of safety）：破断力÷挿入力。ほとんどの形で1よりはるかに大きく、壁が厚いほど、先端の半径が小さいほど大きくなった

つまり設計の方向は、先端は細く（挿入力を下げる）、壁は厚く（破断力を上げる）。 これは「針の細さ」と「針の強さ」が反対向きに働くことを、素材と形の両面で調整する問題です（本記事による解説）。 なお、Davis らが「壁の厚さ」を変数にしていることから、これらは中空の針の結果と読めます推測。抄録は針の材質を明記していません。

針の設計：挿入力と破断力の安全余裕（概念図） Davis ら（2004）の抄録の関係を図にしたもの。破断力の位置は模式で、実測値ではありません。 挿入力 約0.1〜3 N （調べた形の範囲） 破断力（形で変わる） 安全余裕 ＝ 破断力 ÷ 挿入力 多くの形で 1 よりはるかに大きい 力 → 先端の面積を小さく 挿入力が下がる （先端面積に比例） 壁を厚く・壁の角度を大きく 破断力が上がる （有限要素法と一致） 壁を厚く・先端の半径を小さく 安全余裕が上がる （Davis らの結果） ※ 関係は Davis ら 2004［参考資料4］の抄録によります。針の材質・本数・皮膚の部位ごとの値は抄録に明記がなく、確認していません。
図2　概念図（ベクター作図）。挿入力と破断力、安全余裕の関係を Davis ら［参考資料4］の抄録にもとづいて模式化したものです。破断力の位置は説明用で、実測値を示すものではありません。挿入力 0.1〜3 N は同論文で調べた針の形の範囲の値です。

皮膚は均一な固体ではなく、粘弾性を持つ層状の組織で、人によってばらつきが大きく、よく伸びます。 Ranamukhaarachchi らの論文（2019年）は、その高いばらつきと弾性のため、速度をつけて刺す「動的な挿入」が検討されているとし、検証済みの人工の皮膚モデルを使って、挿入の成否に効く因子を調べました。 その結果、針が皮膚にぶつかる速度が、針の形（先端の面積）や針の本数（アレイの大きさ）が違っても、最も重要な因子だった、と報告しています事実。 これは人工の皮膚モデルでの結果で、実際のヒトの皮膚での挿入の成否を直接示すものではありません。

4. 材料と製法 ― エッチング、型への流し込み、金属針へのコート

McAllister らの論文（2003年）は、シリコン、金属、生分解性ポリマーのマイクロニードルアレイを作る微細加工技術を報告しました。針は固体も中空もあり、先端はテーパーや斜め切り、特徴寸法は1〜1000 µmです事実。 同論文では、固体の針で皮膚の透過性がオーダーで上がり、中空の針ではマイクロリットル量の液体を皮膚に注入できました（糖尿病のラットでインスリンにより血糖値が下がった）事実。 材料と製法の組み合わせは多数ありますが、本稿で一次情報が確認できたものを、4つの道に整理します。

材料と製法の4つの道（一次情報で確認できた例） ※ 各行は別々の論文・資料の例で、同じ条件で比べたものではありません。 材料 製法 できるもの シリコン McAllister ら 2003 反応性イオンエッチング 微細加工（Henry ら 1998） 固体の針 摘出皮膚の透過性が最大4桁上昇 水溶性ポリマー＋薬 CMC・アミロペクチン 型に流し込み、遠心で充填 粘い水溶液を使う（Lee ら 2008） 皮膚内で溶ける針 数分で溶ける（摘出皮膚） チタンの針＋薬液 Zosano の年次報告書 針に薬をコート 粘着パッチに取り付け、専用具で押す コート型パッチ 針 約200〜350 µm、3〜6 cm² ポリマー Sammoura ら（題名のみ） マイクロ射出成形 微細な型に射出（題名のみ確認） ポリマー製の針 詳細は確認できていない ※ 出典は Henry ら［参考資料2］、McAllister ら［参考資料3］、Lee ら［参考資料5］、Zosano の年次報告書［参考資料26］、Sammoura ら［参考資料16］です。
図3　概念図（ベクター作図）。一次情報で確認できた、材料と製法の組み合わせの例です。各行は別々の論文・資料の例で、4つの道の優劣を示すものではありません。射出成形の行は論文の題名のみを確認しており、材料や寸法は確認していません。

道② 型に流し込む ― 溶解型の作り方

Lee らの論文（2008年）は、生体適合性のあるカルボキシメチルセルロース（CMC）またはアミロペクチンの粘い水溶液を、遠心しながら微細加工した型に流し込んで充填する製法を開発しました事実。 この製法で、スルホローダミンB、ウシ血清アルブミン、リゾチームを内包できました。 リゾチームは内包後も完全な酵素活性を保ち、室温で2か月保管しても96%の活性が残りました。 針は摘出皮膚（cadaver skin）に刺さるほど強く、数分で溶けました。 さらに針の土台（バッキング）に薬を入れると、バッキングが皮膚から引き出した間質液で膨潤し、薬が数時間から数日かけて、針が溶けて空いた孔を通って皮膚に拡散する持続的な送達ができた、と報告しています事実。

Chu らの論文（2010年）は、溶解型の弱点だった薬の量と位置の制御を2つの設計で改善しました。 薬を針の先端に局在させると、10分で約80%が送達され、局在させない針の約20%を大きく上回りました。 針の下に台座（ペデスタル）を付けると、より完全に皮膚に入り、針1本あたりの薬の搭載量が0.018 µL から 0.053 µL へ約3倍に増えました事実本稿の計算（0.053 ÷ 0.018 ＝ 2.9。論文は「3倍」と記載）。 いずれも色素（スルホローダミンB）というモデル分子を使った実験で、実際の薬での結果ではありません。

道③ 金属の針にコートする

Zosano Pharma の年次報告書（2020年度）は、同社の薬物送達システムを、長さ約200〜350 µmのチタンの微小針を3〜6 cm²の領域に並べ、親水性の薬液をコートして、粘着パッチに取り付けたものと説明します事実。 専用の再利用アプリケーターで針を皮膚に押し込み、毛細血管床の近くまで、ただし神経終末に触れない深さまで均一に入れる設計、とされます。 同社は、コートできる薬の最大量は薬の種類、添加物の重さ、針アレイのコートできる表面積で決まる、とも述べています事実。 つまりコート型は、針の表面積が薬の搭載量の上限を決める型です（本記事による解説）。Chu らの溶解型が針の体積と台座で搭載量を増やしたのと対照的です。

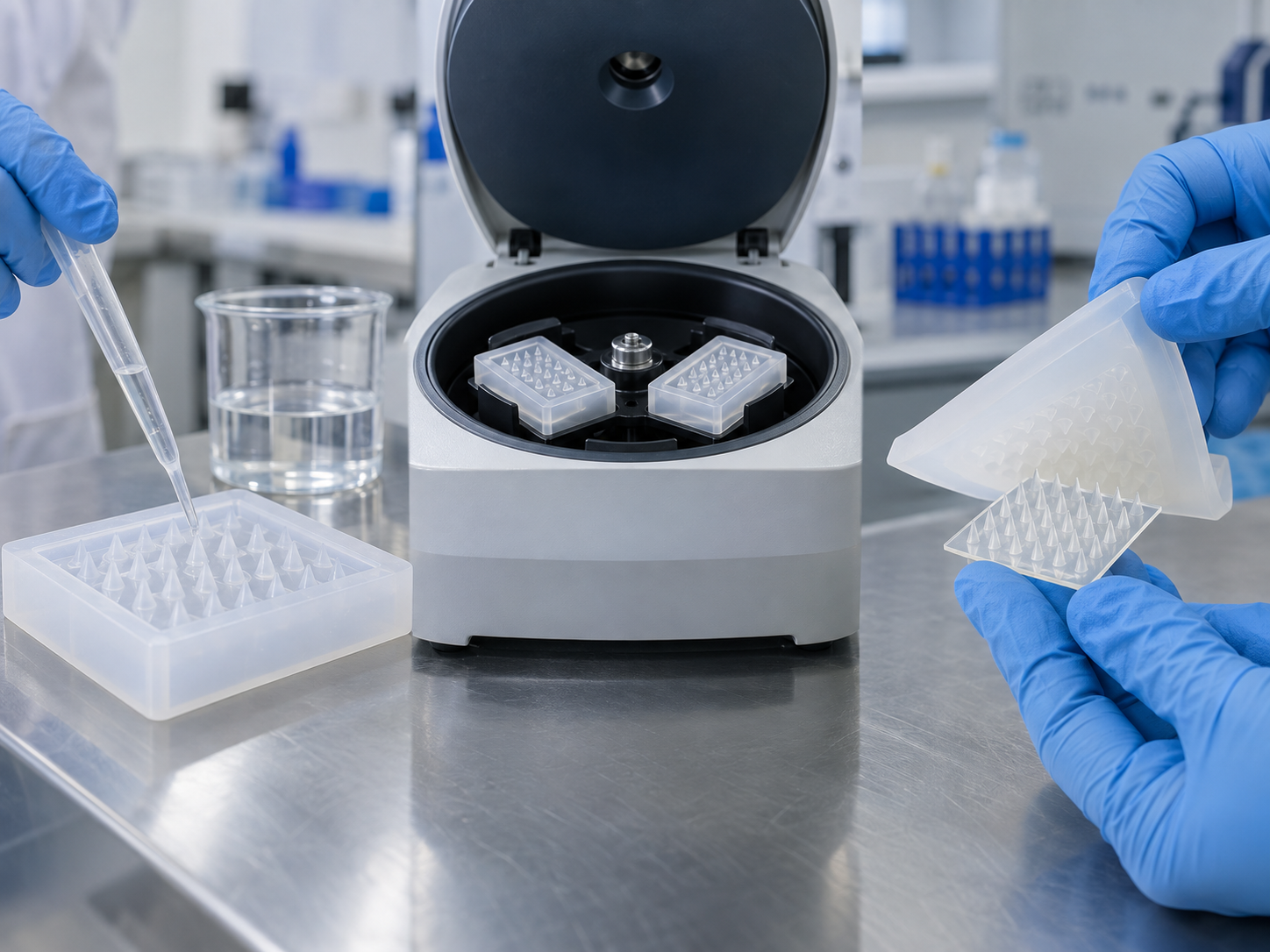

図4：型にポリマー溶液を流し込み、遠心機で充填し、固まった針アレイを型から外す流れ
図4　概念図（AI生成イメージ）。溶解型の針アレイを、柔らかい型にポリマー溶液を流し込み、遠心機で充填して作り、固まったパッチを型から外す流れを表現したものです。実際の製造装置・手順・寸法を示すものではありません。

道④ 射出成形など

ポリマー製の針を射出成形で作る研究（Sammoura ら、論文の題名は「マイクロ射出成形技術によるポリマー製マイクロニードルの作製」）や、 Tehrani らが電気化学センサー用の針アレイについて「先進的な微細加工による低コストの製造」を述べている例があります事実。 本稿は、これらの論文の詳しい条件（材料、針の寸法、歩留まり、量産性）を確認していないため、量産の難しさについては書きません。

5. 間質液の採取と、センサーへの統合

間質液（ISF）は、皮膚の細胞のすき間にある液で、バイオマーカーを含みます。血液を採らずにこれを得る手段として、マイクロニードルが研究されています。 大きく分けて、①採って外で測る道と、②針の上で測る道があります。

間質液をどう使うか：2つの道（概念図） ※ それぞれの段階の例は、別々の論文・当局文書にもとづきます。 ① 採って、外で測る 針を刺す 固体・多孔質・中空 ・膨潤する針 間質液が出る 毛細管・浸透・ 吸引などで移動 パッチに取り込む 1 µL以上を20分で （最適化した系） 外で分析する 遠心で回収し、 グルコースなどを測定 ② 針の上（皮膚の中）で測る 電極つきの針 真皮の浅い層に 微小電極が入る 酵素反応で電流 グルコースオキシ ダーゼが電子を渡す 信号を処理 工場校正。使用者の 校正は受け付けない 表示・送信 色のランプと スマートフォン ※ ①は Samant ら 2018［参考資料10］、Chang ら 2017［参考資料11］。②は FDA の De Novo 決定要約［参考資料19］の Biolinq の記述。 ※ 血中から間質への遅れは、健常者・空腹・皮下の微小透析で5.3〜6.2分（Basu ら）。皮内の間質液の遅れは確認していません。
図5　概念図（ベクター作図）。間質液の採取と測定の2つの道を整理したものです。①は Samant ら［参考資料10］、Chang ら［参考資料11］、Miller ら［参考資料12］、②は FDA の決定要約［参考資料19］の記述にもとづきます。各段階は別々の資料の例で、1つの製品の流れを示すものではありません。

① 採って、外で測る

  • Samant と Prausnitz（2018年）：間質液のサンプリングは、ナノリットルを超える量を集める簡単な臨床向けの技術がなかったため、限られた影響にとどまっていました。同論文は、固体・多孔質・中空の針で皮膚の浅い層を貫き、挿入で生じた微小な孔（µpore）から間質液を得る輸送を、実験と理論で解析しました。ブタ皮膚では、採取量は拡散 < 毛細管現象 < 浸透 < 圧力駆動の対流の順に増え、律速は真皮の中の輸送でした。最適化した系で、ブタの死体皮膚とヒトの被験者から20分で1 µL以上を集め、集めた間質液にバイオマーカーが含まれることを確認しています事実
  • Chang ら（2017年）：メタクリル化ヒアルロン酸（MeHA）を紫外線で架橋した膨潤性の針のパッチは、追加の装置なしで速く間質液を抽出できます。共有結合の網目のため、膨潤した状態でも形を保ち、皮膚に残渣が残りません。抽出した代謝物は遠心で回収し、グルコースやコレステロールの測定に使えました事実
  • Miller ら（2018年）：中空の針で、ヒトとラットで、痛みが小さく水疱もできない形で皮膚の間質液を採りました。採れた量はトランスクリプトームとプロテオームの解析に十分で、間質液・血清・血漿の間で似たプロファイルが見られ、間質液は血液の代用になりうる、と述べています。エクソソームの濃度は血漿・血清の12〜13倍でした事実

② 針の上で測る

  • Tehrani ら（2022年）：2つの代謝物（乳酸とグルコース、またはアルコールとグルコース）を、日常動作をするボランティアの間質液で無線・連続・リアルタイムに測る、システム統合したウェアラブルの針アレイ。再利用の電子回路と使い捨ての針アレイで構成し、先進的な微細加工による低コストの製造、組み立てやすさ、生体適合性、痛みなしの皮膚貫通、感度の向上を最適化したとされます。単一・二重の測定は、血液または呼気の標準法とよく相関しました。著者らは、大きな集団での検証が、頑健さと有用性の判断に必要だとしています事実
  • FDA の De Novo 決定要約（Biolinq Shine）：真皮の乳頭層に7本の微小電極（「マイクロセンサー」）が入り、間質液のグルコースを連続測定します。グルコースオキシダーゼ酵素が電子を電極に渡して電流を生むアンペロメトリーで、工場校正（使用者の校正は受け付けない）、粘着パッチで固定、最大5日間のデータを保存、と記載されています事実。なお決定要約は「マイクロニードル」ではなく、「マイクロセンサー（微小電極）」という語を使っています
間質液のグルコースと血液のグルコースの「ずれ」

間質液のグルコースは、血液のグルコースに少し遅れます。Basu らの論文（2013年）は、健常な成人8人（一晩絶食）の腹部の皮下に微小透析カテーテルを入れ、静脈にグルコースのトレーサーを投与して、血漿と間質液を順番に採って測りました。トレーサーが間質に現れるまでの平均の遅れは5.3〜6.2分でした事実。 これは皮下で、健常者の絶食条件の値です。皮内のごく浅い層に入る針の間質液で同じ遅れになるか、食事や運動のあとでどう変わるかは、本稿が確認した範囲の資料では確認できませんでした。

センサーの測定原理（酵素と電極界面、電気化学測定）は、本シリーズ「酵素と電極界面の材料」「電気化学センサー」編で、 皮膚に貼るパッチの固定は「パッチ型センサーと皮膚接着」編で扱います。ここでは、針という構造体が間質液を得る、または電極を皮膚の中の決まった深さに置く役割に絞りました。

6. 本稿の計算：長さ、投与量、生存率、採取速度の桁

本稿の計算

公表された数値から、桁をつかむための換算をします本稿の計算。

  • 針の長さとバリア層の厚さ：Zosano のチタン針は約200〜350 µm。Henry らは皮膚のバリアが表面から10〜15 µmの層にあると述べます。200 ÷ 15 ＝ 約13倍、350 ÷ 10 ＝ 35倍。針は、越えるべきバリア層の約13〜35倍の長さです。
  • アバロパラチド sMTS の投与量と効果：第III相試験（NCT04064411）で、sMTS は1日 300 µg、皮下注射は 80 µg。300 ÷ 80 ＝ 3.75倍の用量。腰椎の骨密度の12か月後の変化は、sMTS が 7.14%、皮下注射が 10.86%。7.14 ÷ 10.86 ＝ 約0.66（差は −3.72ポイント）。
  • Biolinq Shine の5日後の生存率：主要装着の190個のうち、5日後に残ったのは161個。161 ÷ 190 ＝ 84.7%。「生存」にならなかったのは29個（15.3%）。
  • 間質液の採取速度：Samant らの「20分で1 µL以上」は、3 µL／時以上に相当（1 ÷ 20 × 60 ＝ 3）。

前提と限界：針の長さとバリア層の厚さは、別の資料の数字を並べたもので、実際の針が入る深さ（皮膚の弾性で針の長さ全部は入らないことがある）ではありません。 sMTS と皮下注射は用量も投与経路も違い、300 µg と 80 µg を単純に比べて「送達効率」を論じることはできません。 「生存」の定義は決定要約に明記がありません。生存率は、5日間の臨床試験のデザイン（装着5日、使用者の校正なし）での値で、他の製品や他の条件の値と比べるものではありません。 採取速度は、ブタの死体皮膚とヒトの被験者での最適化した系の値で、連続測定に必要な採取量ではありません。

本稿の計算：換算した値と、その前提 元の数値は各資料の公表値。換算した値は本記事が算出したもので、公表値ではありません。 針の長さ ÷ バリア層 約13〜35倍 針 200〜350 µm バリア層 10〜15 µm 200÷15 〜 350÷10 別資料の数字を並べた sMTS と皮下注射 用量 3.75倍 300 µg ÷ 80 µg 骨密度の変化 7.14% 対 10.86%（約0.66） 効率の比較ではない 5日後の生存率 84.7% 161 ÷ 190 個 非生存 29個 （15.3%） 臨床試験の条件の値 採取速度の桁 3 µL／時 以上 20分で 1 µL 以上 1 ÷ 20 × 60 最適化した系の値 式：長さ ÷ 厚さ　　用量比 ＝ 300 ÷ 80　　生存率 ＝ 161 ÷ 190　　速度 ＝ 1 µL ÷ 20分 × 60 ※ 元の数値は Zosano の年次報告書［参考資料26］、Henry ら［参考資料2］、ClinicalTrials.gov［参考資料28］、 　 FDA の決定要約［参考資料19］、Samant ら［参考資料10］によります。 ※ 針が実際に皮膚に入る深さは、皮膚の弾性により針の長さより浅いことがあります。 ※ 異なる資料・異なる試験の値を並べて、製品や型の優劣を決めるものではありません。
図6　本稿の計算を含む作図（ベクター作図）。針の長さ・バリア層の厚さ・用量・骨密度の変化・生存率・採取量は公表値［参考資料2・10・19・26・28］、倍率・比・速度の換算は本記事が算出したもので、公表値ではありません。

7. 素材技術者の視点②：溶解型は「薬・材料・形」を同時に決める

素材技術者の読みどころ：針の材料が、薬の置き場所でもある

溶解型では、針の材料は強度を担う構造材であると同時に、薬を抱える容器であり、皮膚の中で溶けて消える材料でもあります。 この3つの役割が、1つの高分子の選択で同時に決まります（本記事による解説）。

  • 強さ：針は摘出皮膚に刺さる強さが要ります（Lee ら）。溶ける材料は、水に触れると弱くなるため、刺す前に乾いた状態の強さと、刺した後の溶け方の両方が設計対象です
  • 薬の安定性：リゾチームは内包後も完全な活性を保ち、室温2か月で96%が残りました（Lee ら）。一方、放射線滅菌（ガンマ線 25 kGy）は、溶解型の針に入れたオボアルブミン（モデルのタンパク質）の回収率を約101%から約58%に下げました（McCrudden ら）。製造工程と滅菌が、薬の量を変えうるのです事実
  • 薬の位置と量：薬を先端に集めると10分で約80%が送達され、集めないと約20%（Chu ら）。台座を付けると針1本あたりの搭載量が約3倍。形が、送達効率と搭載量を左右します
  • バッキングの役割：針の土台に薬を入れると、土台が間質液で膨潤し、薬が針の溶けた孔を通って拡散する（Lee ら）。針とバッキングは別々の材料設計になります

ハイドロゲル形成型は、針自体に薬を入れないため、この制約が緩みます。Donnelly らは、架橋ポリマーの針が間質液を吸って詰まらない導管になり、簡単に滅菌でき、孔が閉じにくく、無傷のまま皮膚から取り除けると述べています事実（著者らの主張）。 McCrudden らも、ハイドロゲル形成型の針は25 kGyのガンマ線照射で物理的性質と送達能力が変わらなかったと報告しています事実。 ただし、その代わりに薬は別の貯蔵部から入るので、薬の量は針ではなく架橋密度で決まります（Donnelly ら）。

8. 滅菌と安全性

皮膚を貫く製品は、皮膚の外側のバリアを一時的に破ります。そのため滅菌と皮膚の回復、針の折れ、生体適合性が評価の柱になります。

滅菌と安全性：4つのチェックポイント ※ それぞれ別の資料の例で、1つの製品の評価を示すものではありません。 ① 滅菌・保存 ② 力学 ③ 皮膚の回復 ④ 生体適合 電子線 20〜35 kGy 無菌性保証水準 10-6 （Biolinq の例） ガンマ線 25 kGy で 溶解型の薬の量が低下 （McCrudden らの例） 湿熱・乾熱は針を損傷 保存 6か月（2〜30℃） （Biolinq の例） 挿入力 約0.1〜3 N 破断力 ÷ 挿入力 ＝ 安全余裕（1より大） 壁を厚く、先端を細く すると余裕が上がる （Davis らの例） 針の折れ残りの頻度は 確認できなかった 貼らない場合： 約2時間以内に回復 覆った場合： 3〜40時間（針の形で 変わる） 覆いを外すと 速やかに回復 （Gupta らの例） 細胞毒性・感作・刺激 急性全身毒性・発熱性 亜急性・亜慢性毒性 遺伝毒性・埋植 慢性毒性・発がん性 を評価（Biolinq の例） ISO 10993-1 にもとづく ※ ①は FDA の決定要約［参考資料19］と McCrudden ら［参考資料8］、②は Davis ら［参考資料4］、③は Gupta ら［参考資料9］、④は［参考資料19］。 ※ 美容用機器は 21 CFR 878.4430 の特別管理（滅菌性、保存期間、生体適合性など）が適用されます［参考資料23］。
図7　概念図（ベクター作図）。滅菌・力学・皮膚の回復・生体適合性について、一次情報で確認できた例を並べたものです。各項目は別々の資料の例で、実際の製品に必要な評価の一覧ではありません。

滅菌

McCrudden らの論文（2015年）は、溶解型とハイドロゲル形成型のポリマー製マイクロニードルを、無菌的に製造するか、一般的な滅菌法で滅菌して比べました事実。

  • 湿熱・乾熱による滅菌はすべてのデバイスを損傷し、無菌製造とガンマ線滅菌だけが現実的な選択肢でした
  • 測定できる生物負荷（バイオバーデン）は検出されず、エンドトキシンは FDA の限度（1デバイスあたり20エンドトキシン単位）を下回りました
  • ハイドロゲル形成型は、25 kGy のガンマ線で物理的性質も送達能力も変わりませんでした。一方、溶解型の針は、内包したオボアルブミンの回収率が約101%から約58%に、凍結乾燥のウェハ型の貯蔵部も約99.7%から約60.1%に低下し、イブプロフェンナトリウムの皮膚透過のプロファイルも変わりました

著者らは、マイクロニードルは適切に使えばヒトの健康へのリスクが非常に低いとし、規制当局が絶対的な無菌性を求める場合は、より低い線量のガンマ線の影響を調べる必要がある、と述べています。

実際の認可製品では、Biolinq Shine の FDA 決定要約に、電子線滅菌が無菌性保証水準（SAL）10⁻⁶ を達成するよう、線量20〜35 kGy で検証されたこと、保存期間6か月（2〜30℃、湿度10〜90%）、包装の密封性試験が記載されています事実。 同要約が参照規格として挙げる滅菌関連の規格には、ISO 11137-1・-2（放射線滅菌）、ISO 11737-1・-2（微生物学的方法）、ISO 13004（線量の根拠づけ）、ISO 11607-1（無菌バリアシステムの包装）などがあります事実（規格の本文は確認していません）。

皮膚の回復と痛み

Gupta らの論文（2011年）は、ヒトの被験者で、インピーダンス分光を使って、マイクロニードルを刺した後の皮膚バリアの回復（resealing）を初めて調べました。 覆い（オクルージョン）がない場合、すべての部位が2時間以内にバリア機能を回復しました。覆った部位は回復が遅く、3〜40時間（針の形による）でした。覆いを外すと速やかに回復しました。針が長い、本数が多い、断面積が大きいほど回復が遅くなりました事実。 痛みについては、Henry らが限られたヒトの試験で「痛みなし」と報告し、Miller らも間質液の採取が「痛みが小さく水疱もできない」と述べています事実。 これらは小規模な試験で、製品ごとの痛みや皮膚反応の頻度を示すものではありません。

生体適合性と、FDA の特別管理

Biolinq Shine の決定要約によると、患者に触れる部品は ISO 10993-1 の指針にもとづいて試験され、細胞毒性、感作、刺激、急性全身毒性と発熱性、亜急性・亜慢性毒性、遺伝毒性、埋植、慢性毒性と発がん性の評価が含まれ、ISO 10993-17:2023 による毒性学的リスク評価も行われました事実。 皮膚の浅い層に入る電極を持つため、皮膚に貼るだけの機器より評価項目が多いことが分かります（本記事による解説）。皮膚に貼る粘着パッチの生体適合性は、本シリーズ「パッチ型センサーと皮膚接着」編で扱いました。

美容用のマイクロニードリング機器は、21 CFR 878.4430 の特別管理として、針の長さ・形状・最大の貫通深さ・穿刺の速さの特定、貫通深さの精度、交差汚染を防ぐ安全機能、患者に触れる部品の無菌性、保存期間にわたる無菌性と包装の完全性、生体適合性などが求められます事実。 FDA の指針は、このクラスが緩和しようとするリスクとして、有害な組織反応、交差汚染と感染、神経や血管を含む下層の組織の損傷、瘢痕、色素沈着・脱失を挙げています。安全な貫通深さを超えること、機械的故障、ソフトウェアの不具合が原因になりうるとされます事実。

9. 実用化の状況 ― 承認・認可された例と、研究段階の例

当局の文書や公式記録で確認できる範囲で、段階を分けて並べます。同じ「マイクロニードル」でも段階は大きく違います。

マイクロニードル関連の例と、その段階（確認できた範囲） ※ 枠の色：緑＝当局が認可・承認、橙＝承認に至らなかった／目標未達、灰＝研究段階。優劣の順位ではありません。 美容用ニードリング機器 クラスII（特別管理） 21 CFR 878.4430、510(k) 経皮送達は対象外 指針 2020年11月 皮内インフルエンザワクチン Fluzone Intradermal Quadrivalent 米国承認 2014年（18〜64歳） 2017–18 ACIP 文書に掲載 2018–19 文書には記載なし 皮内グルコースセンサー Biolinq Shine（微小電極7本） De Novo 認可 2025年9月23日 クラスII、処方、22歳以上、 インスリン非使用が対象 コート型の偏頭痛薬パッチ Zosano M207（チタン針） NDA 申請 2019年12月20日 完全応答通知（CRL） 2020年10月20日 骨粗鬆症薬の経皮システム アバロパラチド sMTS 第III相 12か月、511人 骨密度の非劣性は 示されなかった 間質液の採取・連続測定 中空・膨潤する針、 多項目の電極アレイ ボランティアの研究 （2017〜2022年の論文） ※ 出典：FDA の指針［参考資料22］・eCFR［参考資料23］・添付文書［参考資料24］・決定要約［参考資料19］、 　 CDC［参考資料25・27］、Zosano［参考資料26］、ClinicalTrials.gov［参考資料28］、各論文。 ※ 日本・EU の状況、上記製品のその後の開発状況は確認していません。
図8　概念図（ベクター作図）。当局の文書・公式記録で確認できたマイクロニードル関連の例を、段階別に並べたものです。枠の色は段階の違いで、製品や型の優劣の順位ではありません。日本・EU での状況は確認していません。
例型・用途当局・公式記録で確認できたこと段階
美容用マイクロニードリング機器針で皮膚に穴をあけ、美容目的で皮膚に傷をつける21 CFR 878.4430。クラスII（特別管理）。「経皮送達用の機器は含まない」と明記。2018年6月8日の連邦官報（83 FR 26577）。FDA の指針（2020年11月）市販（510(k)）
Fluzone Intradermal Quadrivalent皮内ワクチン。0.1 mL の充填済み「微小注入システム」FDA の添付文書（2016–2017年製剤）に「Initial US Approval: 2014」、18〜64歳、皮内のみ。CDC の勧告文書（2017–18）に掲載。2018–19 の勧告文書には「intradermal」の語がない承認（2014年）。のちの供給状況は未確認
Qtrypta（M207、ゾルミトリプタン）チタンのコート型針、3〜6 cm²、長さ約200〜350 µmNDA を2019年12月20日に申請し、2020年10月20日に CRL を受領。CRL は、臨床薬理試験でゾルミトリプタンの曝露量が一貫しないこと、ロット間の違い、PK の橋渡しが不十分なことなどを指摘（同社の年次報告書）承認されず（確認範囲）
アバロパラチド sMTS固体の微細構造を持つ経皮システムClinicalTrials.gov NCT04064411（Radius Health）。第III相、閉経後女性、12か月。腰椎の骨密度の変化は sMTS 7.14%、皮下注射 10.86%、差 −3.72（95%信頼区間 −5.01〜−2.43）。非劣性の基準（下限 −2.0%）を満たさなかった第III相で目標未達
Biolinq Shine皮内の微小電極7本によるグルコースの範囲表示De Novo DEN240080。受領 2024年12月27日、決定 2025年9月23日。クラスII、21 CFR 862.1359（FDA の記載）。処方、22歳以上でインスリン非使用。低血糖の認識には使わない認可（De Novo）
間質液の採取・連続測定中空・膨潤する針、多項目の電極アレイMiller ら 2018、Chang ら 2017、Samant ら 2018、Tehrani ら 2022研究

すべて事実（各参考資料による）。「段階」の欄は、本稿が確認した範囲で当局・公式記録に基づく整理で、現在の販売や開発の状況を示すものではありません。

Biolinq Shine の臨床試験は、米国の6施設で2024年2月29日から6月10日に実施され、糖尿病の成人247人が登録、202人が装着しました（1型糖尿病が66.8%、強化インスリン療法の2型が20.3%、基礎インスリンのみの2型が5.9%、インスリン非使用の2型が6.9%）。 装着は最長5日間、前腕の内側で、血糖は参照法（YSI の分析装置）で比べました事実。 FDA の決定要約は、このセンサーの出力が定量値ではなく、色による範囲の表示であり、低血糖の認識には使わないこと、MRI・CT・X線の前には外すこと、アセトアミノフェンやヒドロキシ尿素が測定に干渉しうることなどを、使用条件として挙げています事実。

この例の読み方

上の内容は当局文書の記載の紹介であり、製品の精度や使い方を評価するものでも、特定の人への助言でもありません。 この認可は、決定要約が定める特定の使用目的（インスリンを使わない成人の血糖の範囲の把握）に対するもので、他の使い方でも安全・正確という意味ではありません。 また De Novo は、一般管理または特別管理で安全性と有効性の合理的な保証が得られるが、市販済みの比較対象（predicate）がない機器に、クラスIまたはIIの分類を与える手続きです（FDA の指針の説明）。PMA の承認（approval）や510(k)の適合（clearance）とは別の区分です。

10. 素材技術者の視点③：規制は「針の素材」ではなく「使い方の主張」で線を引く

素材技術者の読みどころ：同じ針でも、何を言うかで規制が変わる

FDA のマイクロニードリング製品の指針は、製品が医療機器にあたるかどうかを、主に2つで見ます事実。

  • メーカーの主張：皮膚の生きた層（表皮・真皮）に届くとする主張は、体の構造や機能に影響する意図の証拠とみなします。傷跡やしわの治療、コラーゲンの生成促進などの主張があれば、機器として扱われます。角質層だけを除去する（剥離を促す、見た目を滑らかにする）主張で、生きた皮膚に貫通しない製品は、一般に機器ではありません
  • 設計と技術的特徴：針の長さと配列、先端の鋭さ、針の動きや貫通深さをどの程度制御できるか。これらが生きた層への貫通を促すかを見ます

つまり針の長さ・先端の半径・配列という素材技術者が決める仕様が、そのまま規制上の判断材料になります（本記事による解説）。 さらに、美容用の分類（21 CFR 878.4430）は経皮送達用の機器を含まず、薬や生物学的製剤と組み合わせた製品は「コンビネーション製品」として CDER・CBER・CDRH のいずれか（または複数）が扱い、同指針の対象外です。 同じ針でも、美容用の機器、薬のパッチ（薬として申請）、ワクチンの注入システム（生物製剤）、グルコースセンサー（機器の De Novo）と、道が分かれます。

11. 課題・確認できなかった点

(1) 日本と EU の状況を確認していない

本稿の規制の記述は、米国 FDA の文書にもとづきます。日本（PMDA、医薬品医療機器等法）や EU（MDR、IVDR）での、マイクロニードル製品の分類と承認の状況は確認していません。

(2) 溶解型・ゲル形成型の承認製品を確認できなかった

本稿が当局の文書で確認できたのは、美容用機器、皮内ワクチン（中空型）、皮内グルコースセンサーです。溶解型やハイドロゲル形成型の承認された医薬品は、確認できた範囲の公式記録では見つけられませんでした。 ワクチンや薬のマイクロアレイパッチ（MAP）の臨床開発の現状は確認していません。

(3) 量産の難しさ、折れ残り、感染の頻度は確認できなかった

針の寸法の均一性、コートの均一性、歩留まり、量産の課題について、本稿が確認した一次情報には具体的な数値がありません（Zosano のCRLが示す、ロット間の曝露量の違いは1つの示唆です）。 針が皮膚に残る頻度、皮膚の感染の頻度も、確認できる資料がありませんでした。

(4) 皮内の間質液の遅れ、センサーの長期の安定性

血中から間質液へのグルコースの遅れは、皮下の健常者の値しか確認できませんでした（第5章）。皮内の微小電極のタンパク質吸着、酵素の失活、生体の異物反応が、測定にどう影響するかは、本稿の範囲では確認できていません。 Biolinq の臨床試験は5日間の装着で、それより長い装着の結果は確認していません。

(5) 条文と規格の本文を確認していない

ISO 10993 や ISO 11137 などの規格の本文は有料で、確認していません。21 CFR 862.1359 は FDA の分類データベースと決定要約に記載がありますが、本稿が eCFR（2026年9月30日時点）を見た範囲では、条文は未掲載でした。

(6) 主要な総説の本文を確認していない

Larrañeta らの総説（Mater Sci Eng R、2016年）、Donnelly らの総説（Drug Deliv、2010年）、Ventrelli らの総説（Adv Healthc Mater、2015年）は、抄録のみの確認で、製造や商業化の記述の詳細は引用していません。

この記事のまとめ
  • マイクロニードルは1つの技術ではありません。固体・コート・溶解・中空・ゲル形成で材料も使い方も違います事実
  • 針は「刺さる」と「折れない」の比で設計します。壁を厚く、先端を細くすると安全余裕が増えます事実
  • 滅菌と薬が結びつく型があります。25 kGy のガンマ線は、溶解型の針のオボアルブミンの回収率を約101%から約58%に下げました事実
  • 実用化の度合いは用途で違います。美容用機器と皮内ワクチンと皮内グルコースセンサーは当局が認可・承認。薬のパッチには、承認に至らなかった例と目標未達の例があります事実
  • 規制は針の素材ではなく、使い方の主張と設計で線を引きます。

12. 用語集

マイクロニードル
皮膚に刺す、長さ数百マイクロメートルの微小な針を並べたパッチやチップ。
角質層
皮膚の最も外側の、死んだ細胞からなる層。皮膚バリアの主役で、厚さは10〜15 µm程度（Henry らの記述）。
間質液（ISF）
皮膚の細胞のすき間にある液。バイオマーカーを含む。
固体型
針で皮膚に穴をあけ、外してから薬を塗る型。
コート型
針の表面に薬を塗り、皮膚の中で溶け出させる型。
溶解型
針自体が水溶性ポリマーで、薬を内包して皮膚の中で溶ける型。
中空型
針の中の流路で、液体を皮膚に注入または皮膚から採取する型。
ハイドロゲル形成型
架橋ポリマーの針が間質液を吸って膨潤し、導管になる型。
挿入力・破断力
針を皮膚に入れるのに要る力と、針が折れるまでに耐える力。比が安全余裕。
バッキング
針アレイの土台。溶解型では薬の貯蔵部として使う設計もある。
SAL（無菌性保証水準）
滅菌後に生きた微生物が残る確率。10⁻⁶ は100万個に1個以下。
De Novo
市販済みの比較対象がない機器に、クラスIまたはIIの分類を与える FDA の手続き。
CRL（完全応答通知）
FDA が申請をそのままでは承認できないとして出す通知。
コンビネーション製品
薬・生物製剤と機器を組み合わせた製品。複数の部門が扱う。

13. 参考資料（一次情報）

  1. Kim YC, Park JH, Prausnitz MR Microneedles for drug and vaccine delivery. Adv Drug Deliv Rev 64(14): 1547–1568 (2012). DOI 10.1016/j.addr.2012.04.005（抄録を PubMed で確認、PMID 22575858） — doi.org
  2. Henry S, McAllister DV, Allen MG, Prausnitz MR Microfabricated microneedles: a novel approach to transdermal drug delivery. J Pharm Sci 87(8): 922–925 (1998). DOI 10.1021/js980042+（抄録を PubMed で確認、PMID 9687334） — doi.org
  3. McAllister DV ら Microfabricated needles for transdermal delivery of macromolecules and nanoparticles: fabrication methods and transport studies. Proc Natl Acad Sci U S A 100(24): 13755–13760 (2003). DOI 10.1073/pnas.2331316100（PMC283494） — doi.org
  4. Davis SP ら Insertion of microneedles into skin: measurement and prediction of insertion force and needle fracture force. J Biomech 37(8): 1155–1163 (2004). DOI 10.1016/j.jbiomech.2003.12.010（抄録を PubMed で確認、PMID 15212920） — doi.org
  5. Lee JW, Park JH, Prausnitz MR Dissolving microneedles for transdermal drug delivery. Biomaterials 29(13): 2113–2124 (2008). DOI 10.1016/j.biomaterials.2007.12.048（PMC2293299） — doi.org
  6. Chu LY, Choi SO, Prausnitz MR Fabrication of dissolving polymer microneedles for controlled drug encapsulation and delivery: bubble and pedestal microneedle designs. J Pharm Sci 99(10): 4228–4238 (2010). DOI 10.1002/jps.22140（抄録を PubMed で確認、PMID 20737630） — doi.org
  7. Donnelly RF ら Hydrogel-forming microneedle arrays for enhanced transdermal drug delivery. Adv Funct Mater 22(23): 4879–4890 (2012). DOI 10.1002/adfm.201200864（PMC3627464） — doi.org
  8. McCrudden MTC ら Considerations in the sterile manufacture of polymeric microneedle arrays. Drug Deliv Transl Res 5(1): 3–14 (2015). DOI 10.1007/s13346-014-0211-1（抄録を PubMed で確認、PMID 25787335） — doi.org
  9. Gupta J ら Kinetics of skin resealing after insertion of microneedles in human subjects. J Control Release 154(2): 148–155 (2011). DOI 10.1016/j.jconrel.2011.05.021（PMC3164267） — doi.org
  10. Samant PP, Prausnitz MR Mechanisms of sampling interstitial fluid from skin using a microneedle patch. Proc Natl Acad Sci U S A 115(18): 4583–4588 (2018). DOI 10.1073/pnas.1716772115（PMC5939066） — doi.org
  11. Chang H ら A swellable microneedle patch to rapidly extract skin interstitial fluid for timely metabolic analysis. Adv Mater 29(37): 1702243 (2017). DOI 10.1002/adma.201702243（抄録を PubMed で確認、PMID 28714117） — doi.org
  12. Miller PR ら Extraction and biomolecular analysis of dermal interstitial fluid collected with hollow microneedles. Commun Biol 1: 173 (2018). DOI 10.1038/s42003-018-0170-z（PMC6197253） — doi.org
  13. Tehrani F ら An integrated wearable microneedle array for the continuous monitoring of multiple biomarkers in interstitial fluid. Nat Biomed Eng 6(11): 1214–1224 (2022). DOI 10.1038/s41551-022-00887-1（抄録を PubMed で確認、PMID 35534575） — doi.org
  14. Basu A ら Time lag of glucose from intravascular to interstitial compartment in humans. Diabetes 62(12): 4083–4087 (2013). DOI 10.2337/db13-1132（PMC3837059） — doi.org
  15. Ventrelli L ら Microneedles for transdermal biosensing: current picture and future direction. Adv Healthc Mater 4(17): 2606–2640 (2015). DOI 10.1002/adhm.201500450（抄録を PubMed で確認、PMID 26439100） — doi.org
  16. Sammoura F ら Polymeric microneedle fabrication using a microinjection molding technique. Microsyst Technol 13(5–6): 517–522 (2007). DOI 10.1007/s00542-006-0204-1（題名のみ確認） — doi.org
  17. Ranamukhaarachchi SA ら Determining the factors affecting dynamic insertion of microneedles into skin. Biomed Microdevices 21(4): 100 (2019). DOI 10.1007/s10544-019-0449-y（抄録を PubMed で確認、PMID 31745652） — doi.org
  18. Donnelly RF, Singh TRR, Woolfson AD Microneedle-based drug delivery systems: microfabrication, drug delivery, and safety. Drug Deliv 17(4): 187–207 (2010). DOI 10.3109/10717541003667798（抄録を PubMed で確認、PMID 20297904） — doi.org
  19. FDA De Novo 決定要約 DEN240080 "Biolinq Shine Autonomous Time-in-Range Microsensor"（PDF） — accessdata.fda.gov
  20. FDA De Novo データベースの記録 DEN240080（受領 2024年12月27日、決定 2025年9月23日） — accessdata.fda.gov
  21. FDA（openFDA） 製品分類 SFU "Glucose Range Monitoring System"（定義、クラスII） — api.fda.gov
  22. FDA "Regulatory Considerations for Microneedling Products: Guidance for Industry and Food and Drug Administration Staff"（2020年11月、拘束力のない勧告） — fda.gov
  23. eCFR 21 CFR 878.4430 Microneedling device for aesthetic use — ecfr.gov
  24. FDA Fluzone Intradermal Quadrivalent 添付文書（2016–2017年製剤、Sanofi Pasteur） — fda.gov
  25. CDC（MMWR） Prevention and Control of Seasonal Influenza with Vaccines: Recommendations of the ACIP — United States, 2017–18 Influenza Season. MMWR Recomm Rep 66(2) — cdc.gov
  26. Zosano Pharma Form 10-K（2020年度）、SEC 提出 — sec.gov
  27. CDC（MMWR） Prevention and Control of Seasonal Influenza with Vaccines: Recommendations of the ACIP — United States, 2018–19 Influenza Season. MMWR Recomm Rep 67(3) — cdc.gov
  28. ClinicalTrials.gov NCT04064411 "Efficacy & Safety of Abaloparatide-Solid Microstructured Transdermal System in Postmenopausal Women With Osteoporosis"（Radius Health、結果掲載） — clinicaltrials.gov
  29. eCFR 21 CFR Part 862（臨床化学および臨床毒物学用機器。2026年9月30日時点で 862.1359 の条文は未掲載） — ecfr.gov
  30. Larrañeta E ら Microneedle arrays as transdermal and intradermal drug delivery systems: Materials science, manufacture and commercial development. Mater Sci Eng R 104: 1–32 (2016). DOI 10.1016/j.mser.2016.03.001（題名のみ確認） — doi.org

14. 主張と出典の対応表（監査）

本文の主張根拠区分
薬物送達用マイクロニードルの4つの型（固体で前処理、コート、溶解、中空）。皮内インフルエンザワクチンに中空型が広く臨床使用されている。化粧品として売られる固体型の製品があるKim ら 2012年の抄録［参考資料 1］https://doi.org/10.1016/j.addr.2012.04.005事実
反応性イオンエッチングで作った針が、皮膚のバリア（表面から10〜15 µm）を越え、神経を刺激しない長さであること。摘出ヒト皮膚の透過性がモデル薬物で最大4桁上昇。限られたヒトの試験で痛みなしHenry ら 1998年の抄録［参考資料 2］https://doi.org/10.1021/js980042+事実
シリコン・金属・生分解性ポリマーのマイクロニードルアレイの微細加工（固体・中空、特徴寸法 1〜1000 µm）。固体の針で皮膚の透過性がオーダーで上昇、中空の針でマイクロリットルの注入（ラットでインスリンにより血糖が低下）McAllister ら 2003年の抄録［参考資料 3］https://doi.org/10.1073/pnas.2331316100事実
挿入力は針の先端の接触面積に比例して増え、約0.1〜3 N。破断力は壁の厚さ・壁の角度（おそらく先端の半径）で増える。安全余裕（破断力÷挿入力）はほとんどの形で1よりはるかに大きく、壁が厚く先端の半径が小さいほど大きいDavis ら 2004年の抄録［参考資料 4］https://doi.org/10.1016/j.jbiomech.2003.12.010事実
CMC・アミロペクチンの粘い水溶液を遠心しながら型に充填。リゾチームの活性は内包後に完全、室温2か月で96%。針は摘出皮膚に刺さり数分で溶ける。バッキングに薬を入れて持続的な送達Lee ら 2008年の抄録［参考資料 5］https://doi.org/10.1016/j.biomaterials.2007.12.048事実
薬を先端に局在させると10分で約80%が送達（局在させないと約20%）。台座で搭載量が0.018から0.053 µL（約3倍）。モデル分子はスルホローダミンBChu ら 2010年の抄録［参考資料 6］https://doi.org/10.1002/jps.22140事実
ハイドロゲル形成型は、架橋ポリマーの針が間質液を吸って導管になり、簡単に滅菌でき、孔が閉じにくく、無傷で取り除ける（著者らの主張）。送達は架橋密度で制御Donnelly ら 2012年の抄録［参考資料 7］https://doi.org/10.1002/adfm.201200864事実
湿熱・乾熱が全デバイスを損傷。無菌製造とガンマ線だけが現実的。バイオバーデン検出なし、エンドトキシンは限度未満。ハイドロゲル形成型は25 kGy で変化なし。溶解型・ウェハ型の貯蔵部のオボアルブミンの回収率が約101→58%、約99.7→60.1%に低下。イブプロフェンナトリウムの皮膚透過が変化。「ヒトの健康へのリスクが非常に低い」という著者らの結論McCrudden ら 2015年の抄録［参考資料 8］https://doi.org/10.1007/s13346-014-0211-1事実
ヒトの被験者で、覆いがない場合は全部位が2時間以内、覆った部位は3〜40時間で皮膚バリアが回復。長い針・多い本数・大きい断面積ほど遅い。覆いを外すと速やかに回復Gupta ら 2011年の抄録［参考資料 9］https://doi.org/10.1016/j.jconrel.2011.05.021事実
間質液の採取：固体・多孔質・中空の針、輸送機構の順位（拡散＜毛細管現象＜浸透＜圧力駆動の対流）、律速は真皮の輸送、ブタ死体皮膚とヒトで20分で1 µL以上、吸引を使う試作Samant と Prausnitz 2018年の抄録［参考資料 10］https://doi.org/10.1073/pnas.1716772115事実
メタクリル化ヒアルロン酸を紫外線で架橋した膨潤性の針が、追加の装置なしで間質液を抽出し、残渣なし。遠心で回収してグルコース・コレステロールを測定Chang ら 2017年の抄録［参考資料 11］https://doi.org/10.1002/adma.201702243事実
中空の針で、ヒトとラットで痛みが小さく水疱なしに間質液を抽出。トランスクリプトーム・プロテオームの解析に十分な量。間質液・血清・血漿のプロファイルが似る。エクソソーム濃度は血漿・血清の12〜13倍Miller ら 2018年の抄録［参考資料 12］https://doi.org/10.1038/s42003-018-0170-z事実
ボランティアで乳酸とグルコース、またはアルコールとグルコースを無線・連続で測るシステム統合のウェアラブル針アレイ。再利用の電子回路と使い捨ての針アレイ。血液または呼気の標準法とよく相関。大きな集団での検証が必要Tehrani ら 2022年の抄録［参考資料 13］https://doi.org/10.1038/s41551-022-00887-1事実
健常者8人（一晩絶食）の皮下で、血漿から間質液へのグルコースのトレーサーの遅れは平均5.3〜6.2分Basu ら 2013年の抄録［参考資料 14］https://doi.org/10.2337/db13-1132事実
人工の皮膚モデルで、針が皮膚にぶつかる速度が、針の形と本数が違っても挿入の成否に最も重要な因子Ranamukhaarachchi ら 2019年の抄録［参考資料 17］https://doi.org/10.1007/s10544-019-0449-y事実
Sammoura らの論文の題名（ポリマー製マイクロニードルのマイクロ射出成形）、Ventrelli らの総説の題名、Donnelly らの総説の題名と抄録の範囲、Larrañeta らの総説の題名各論文の題名・抄録（Crossref・PubMed で確認）［参考資料 16］https://doi.org/10.1007/s00542-006-0204-1、［参考資料 15］https://doi.org/10.1002/adhm.201500450、［参考資料 18］https://doi.org/10.3109/10717541003667798、［参考資料 30］https://doi.org/10.1016/j.mser.2016.03.001事実
Biolinq Shine の De Novo 決定要約：7本の微小電極が真皮の乳頭層に入る、グルコースオキシダーゼのアンペロメトリー、工場校正、粘着パッチ、最大5日の保存、用途（22歳以上でインスリン非使用、低血糖の認識には使わない）、使用条件、臨床試験（6施設、247人登録、202人装着）、5日の生存率 84.7%（161/190）、電子線滅菌 20〜35 kGy・SAL 10⁻⁶、保存期間6か月、生体適合性の評価項目、参照規格、クラスII・21 CFR 862.1359・製品コード SFUFDA の De Novo 決定要約 DEN240080［参考資料 19］https://www.accessdata.fda.gov/cdrh_docs/reviews/DEN240080.pdf事実
DEN240080 の受領日 2024年12月27日、決定日 2025年9月23日、決定は grantedFDA の De Novo データベース［参考資料 20］https://www.accessdata.fda.gov/scripts/cdrh/cfdocs/cfpmn/denovo.cfm?id=DEN240080事実
製品コード SFU の定義（グルコース範囲モニタリングシステム。定量値ではなく、急性の医療判断には使わない）、クラスIIopenFDA の製品分類［参考資料 21］https://api.fda.gov/device/classification.json?search=product_code:SFU&limit=1事実
針（needle）の定義の範囲、機器にあたるかの判断（メーカーの主張と設計）、生きた層に貫通しない製品は機器でない例、コンビネーション製品は対象外、クラスII・21 CFR 878.4430、特別管理が緩和するリスク、2020年11月FDA の指針（拘束力のない勧告）［参考資料 22］https://www.fda.gov/media/107708/download事実
21 CFR 878.4430 の定義（経皮送達用機器を含まない）と特別管理（針の仕様、深さの精度、交差汚染の防止、無菌性、保存期間、生体適合性など）、2018年6月8日の連邦官報（83 FR 26577）eCFR［参考資料 23］https://www.ecfr.gov/current/title-21/section-878.4430事実
Fluzone Intradermal Quadrivalent：Initial US Approval 2014、18〜64歳、皮内のみ、0.1 mL の充填済み微小注入システムFDA の添付文書（2016–2017年製剤）［参考資料 24］https://www.fda.gov/media/90251/download事実
2017–18 の ACIP 勧告文書に Fluzone Intradermal Quadrivalent が掲載されていることCDC MMWR 2017–18［参考資料 25］https://www.cdc.gov/mmwr/volumes/66/rr/rr6602a1.htm事実
2018–19 の ACIP 勧告文書に「intradermal」の語がないこと（本稿が文書の本文を検索して確認）CDC MMWR 2018–19［参考資料 27］https://www.cdc.gov/mmwr/volumes/67/rr/rr6703a1.htm事実
Zosano のシステム（長さ約200〜350 µmのチタン針、3〜6 cm²、親水性の薬液をコート、粘着パッチ、再利用アプリケーター、神経終末に触れない深さ、コート量の上限は表面積などで決まる）。NDA 2019年12月20日、CRL 2020年10月20日、CRL の指摘事項Zosano Pharma の年次報告書（Form 10-K、2020年度）［参考資料 26］https://www.sec.gov/Archives/edgar/data/1587221/000158722121000007/zsan-20201231.htm事実
アバロパラチド sMTS：第III相、511人、12か月、腰椎の骨密度の変化（sMTS 7.14%、皮下注射 10.86%）、差 −3.72（95%信頼区間 −5.01〜−2.43）、非劣性の基準の下限 −2.0%、用量 300 µg と 80 µgClinicalTrials.gov の記録（結果掲載）［参考資料 28］https://clinicaltrials.gov/study/NCT04064411事実
eCFR（2026年9月30日時点）の 21 CFR Part 862 に 862.1359 の条文が掲載されていないことeCFR の構成の確認［参考資料 29］https://www.ecfr.gov/current/title-21/part-862事実
針の長さとバリア層の比（約13〜35倍）、用量比 3.75倍・骨密度の変化の比 約0.66、5日後の生存率 161 ÷ 190 ＝ 84.7%（非生存29個、15.3%）、採取速度 3 µL／時以上、台座の搭載量 0.053 ÷ 0.018 ＝ 約2.9倍本稿の計算。前提：Zosano の針の長さ（200〜350 µm）と Henry らのバリア層（10〜15 µm）を並べた、用量・骨密度は ClinicalTrials.gov の値、生存率は決定要約の値、採取量は Samant らの値本稿の計算
溶解型の針材料が構造材・容器・溶ける材料の3役を兼ねるという整理。コート型は針の表面積が薬の搭載量の上限を決めるという読み取り。針の仕様（長さ・先端の半径・配列）が規制上の判断材料になるという読み取り。Davis らの結果が中空の針の値であるという推測。皮内電極は皮膚に貼るだけの機器より評価項目が多いという読み取り。図の型の対応づけ本記事による解説（上の事実にもとづく整理。Davis らの針の形は推測）解説
日本と EU の規制、溶解型・ゲル形成型の承認医薬品、ワクチン・薬の MAP の臨床開発の現状、量産の難しさ、針の折れ残りと感染の頻度、皮内の間質液のグルコースの遅れ、センサーの長期の安定性、規格の本文、21 CFR 862.1359 の条文、各総説の本文、Zosano と Radius のその後の開発状況本稿が参照した公的な資料では確認できなかったため記載していない解説
図1〜図3・図5〜図8が説明用の作図であること。ヒーロー画像と図4が AI 生成イメージで、実際の製品・製造装置・寸法を示さないこと本記事による注記解説

最終更新：2026年10月4日／出典は一次情報（FDA の決定要約・指針・添付文書、eCFR、CDC の勧告文書、SEC の年次報告書、ClinicalTrials.gov の記録、査読論文）に限定しています。 構造の整理や材料設計上の読み取りを含むため、それらは「解説」として出典付きの事実と区別しています。 日本・EU の規制、溶解型とゲル形成型の承認医薬品、ワクチン・薬のパッチの臨床開発の現状、量産の課題、針の折れ残りと感染の頻度、皮内の間質液のグルコースの遅れ、センサーの長期の安定性については、公開された一次情報で確認できなかったため記載していません。 図はすべて説明用の概念図です。図1〜図3・図5〜図8はベクター作図、ヒーロー画像と図4は AI 生成イメージであり、いずれも実際の製品・製造装置・断面を示すものではありません。 この記事は材料・評価・規制の解説であり、医療上の助言ではありません。
