TECHNOLOGY EXPLAINER
Lab-on-a-Chip
― 「流路」を、材料と工程の問題として読む

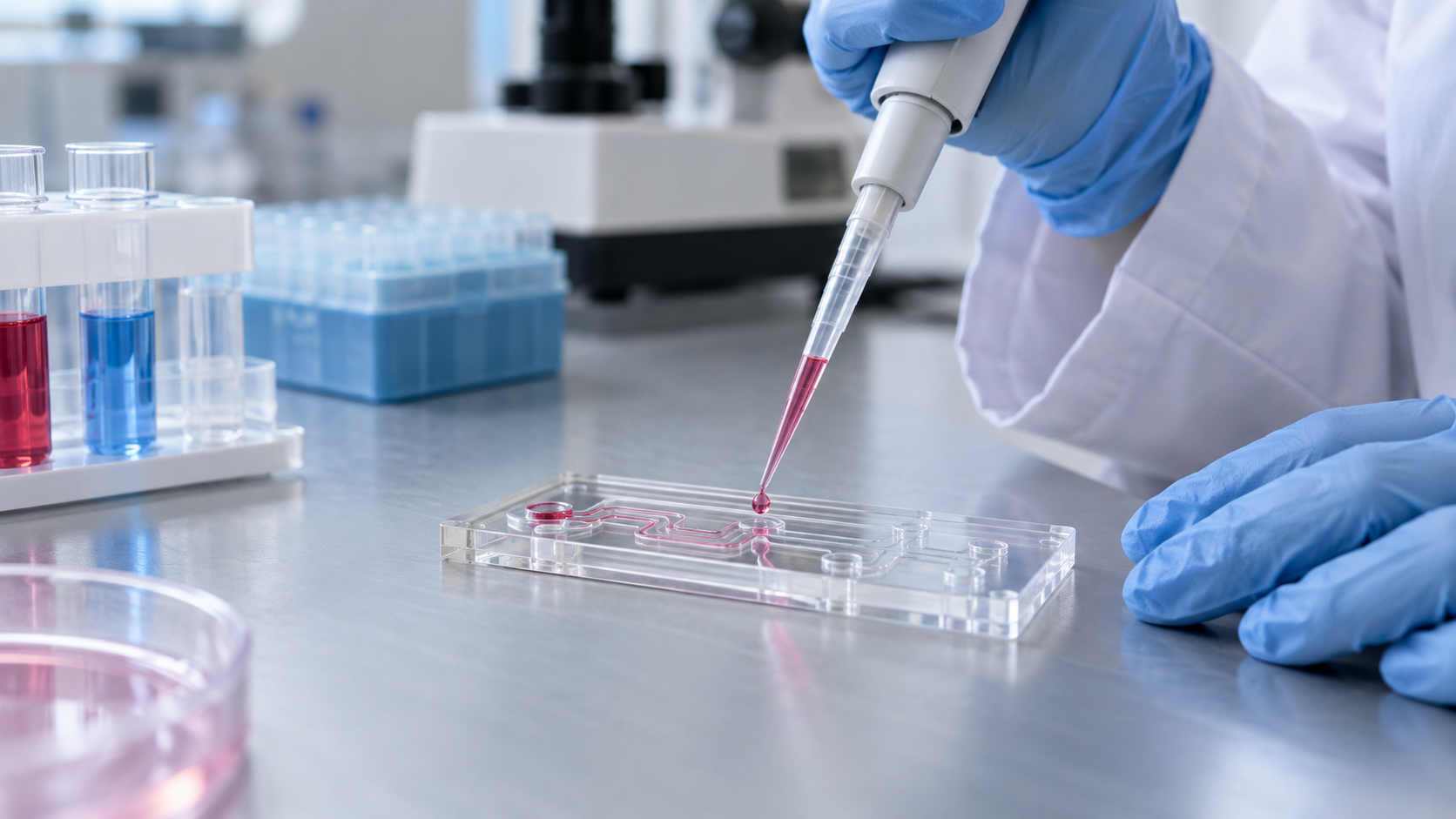

Lab-on-a-Chip（LOC）は、検査の工程を、数十マイクロメートルの流路を持つ小さなチップに載せる技術です。試料を入れると、毛管力や機器の力で流れ、反応し、検出される。 研究室では PDMS で試作されることが多い一方、製品として世に出たものは多くありません。その壁の多くは、材料、成形、表面、接合、試薬の保存という素材の問題です。 この記事は、PDMS・COC/COP・PMMA・紙・ガラス・シリコンの特徴、射出成形・ホットエンボス・フォトリソグラフィなどの製法、表面処理、チップの接合、試薬の保存、量産の課題を、査読論文と、実際にFDAが審査したカートリッジの決定要約から整理します。
- Lab-on-a-Chip とは何か（3行でつかむ）
- 実際のカートリッジの中身 ― 2つの FDA 審査の例
- 材料 ― PDMS、COC/COP、PMMA、紙、ガラス、シリコン
- 素材技術者の視点①：PDMS は「万能の試作材」であって「量産の材料」ではない
- 製法 ― ソフトリソグラフィ、射出成形、ホットエンボス、3Dプリント
- 表面処理 ― 流路を「濡れる」ようにし、「吸着しない」ようにする
- 接合と封止 ― チップを閉じる強さ
- 素材技術者の視点②：チップの封止は、接着強度試験の問題である
- 試薬の保存と放出
- 量産の課題 ― 商品化が難しい理由
- 本稿の計算：接合強度の換算、流れの時間、体積の比
- 素材技術者の視点③：保存安定性は、材料と表面の経時変化である
- 課題・確認できなかった点／用語集／参考資料／出典対応表
事実＝公表資料に記載のある内容（出典リンクあり）
本稿の計算＝明示した前提をもとに本記事が算出した値
未確定／将来＝計画・目標であり、実績が確認できていない事項
このほか、構造の整理や材料設計上の読み取りは「解説」として区別しています。
チップの材料・製法・評価の解説です。特定の検査やカートリッジの使用を勧めるものでも、検査結果の読み方を示すものでもありません。 性能や強度の値は、何を何で試したか（材料・条件・出所）とセットで書き、異なる論文の数値を並べて優劣をつけることはしません。
1. Lab-on-a-Chip とは何か（3行でつかむ）
マイクロ流体工学（microfluidics）は、数十マイクロメートルの寸法の流路で流体を扱う分野です。Whitesides の論文（Nature、2006年）は、この分野を、化学合成、生物学的分析、光学、情報技術にまで影響しうる新しい分野と述べつつ、まだ初期の段階にあり、最初の応用を選んで集中すること、商品化までの開発の循環を完結させる戦略が課題だとしています事実。 Lab-on-a-Chip は、その流路のチップに、検査の工程を集積したものです（本記事による整理）。
- 期待と現実の差：Chin、Linder、Sia の総説（2012年）は、マイクロ流体工学の期待の多くは実用的なデバイスにあるのに、市場に出た lab-on-a-chip 技術は驚くほど少ないと述べ、商品化の課題を整理しています。同総説は、実際に統合した装置を目指すことと、新しい個々の流路部品の設計とのあいだで、バランスを取る必要があるとしています事実
- 「キラーアプリ」探し：Becker の論説「Hype, hope and hubris: the quest for the killer application in microfluidics」（Lab on a Chip、2009年）は、題名のとおり、この分野の最初の決定的な応用を探す過程を論じています（本稿は題名のみ確認）事実
- この記事の視点：チップは「流路の設計」だけでは完成しません。何で作り、どう成形し、表面をどうし、どう閉じ、試薬をどう載せて、何か月保管するかが、製品になるかどうかを決めます（本記事による解説）
Lab-on-a-Chip の「難しさ」の大半は、流体力学ではなく、材料・表面・接合・保存の問題です。 研究で広く使われる PDMS は、量産や分子の吸着、溶媒への膨潤で課題を持ち、製品では熱可塑性のプラスチックや、シリコン、紙が使われます。 そして製品は、試薬を載せた状態で、数か月〜数年保管しても働くことが求められます。
2. 実際のカートリッジの中身 ― 2つの FDA 審査の例
FDA の510(k)決定要約には、実際にチップ型のカートリッジが、どう作られ何を載せているかが書かれています。2つを挙げます事実。
- A. i-STAT CHEM8+（K183688）：決定要約によれば、使い捨てのカートリッジは、センサー、流体のパウチ、試料の入口とふた、流体の流路、廃液室、流体を制御して動かすための機械的な構造を持ちます。センサーはシリコンチップ上に微細加工した薄膜電極で、導線がカートリッジ内にあり、接点だけが外に出て分析装置の接点ピンに触れます。分析装置は流体をセンサー上に動かし、イオン選択電極の電位差から濃度を求めます。全血は2〜3滴で、専門の医療従事者が患者のそばまたは検査室で使う、処方用の機器です
- B. Xpert MTB/RIF（K143302）：決定要約によれば、使い捨てのカートリッジに試薬が入り、凍結乾燥した処理対照、細胞のろ過・洗浄、ガラスビーズと超音波ホーンによる溶解、乾燥した PCR 試薬、一体の PCR チューブを備えます。手作業は喀痰への試薬の添加などにとどまり、カートリッジを装置に載せると手作業なしで試料処理と PCR が進み、結果は約2時間で出ます。保存期間は24か月（試薬とカートリッジを2〜28 ℃で保存）で、実時間の安定性試験は4つの温度で最長36か月までの時点を評価した、とあります
この2例から分かるのは、チップ型のカートリッジが「流路を彫った板」ではなく、センサー、液体の試薬のパウチ、乾燥した試薬、成形品としての流路と、それを動かす装置の組み合わせだということです（本記事による解説）。
3. 材料 ― PDMS、COC/COP、PMMA、紙、ガラス、シリコン
| 材料 | 確認できた記述（出典） |
|---|---|
| PDMS（ポリジメチルシロキサン） | Bhattacharjee らの総説：過去20年のマイクロ流体システムの大半は、ソフトリソグラフィで PDMS で作られた。PDMS は生体適合性、弾性、透明、ガス透過性、水を通さず、比較的安価、特許フリーで、単純な手順で高精度の迅速試作ができる。一方、製作に多くの人手が要り、研究室の外に広めにくく、層状の成形のため3次元の複雑さに限りがある |
| PDMS の弱点 | 疎水性の小分子を吸収し、溶液の濃度を変えうる（Toepke と Beebe）。有機溶媒で膨潤し、最も膨潤が小さい溶媒は水、ニトロメタン、DMSO、エチレングリコールなど、最も大きいのはジイソプロピルアミン、トリエチルアミン、ペンタン、キシレンなど（Lee ら）。プラズマ酸化と化学処理による親水化のあとの疎水性の回復が研究されている（Bodas と Khan-Malek、題名のみ確認） |
| 熱可塑性ポリマー | Becker と Gärtner の総説：近年、ポリマーがマイクロ流体デバイスの基板材料として主役になっている。幅広い材料パラメーターと表面化学を持つ。製法はホットエンボス、射出成形、マイクロサーモフォーミング、キャスティング、フォトリソグラフィ、レーザーアブレーション |
| COP（シクロオレフィンポリマー） | Rivera-De Jesus らの論文：COP は優れた光学的透明性があり蛍光ベースのバイオセンシングに向くが、機械強度と画質を損なわない接合が課題。COC/COP の総説として Nunes らの「Cyclic olefin polymers: emerging materials for lab-on-a-chip applications」（題名のみ確認） |
| PMMA・COC | Tsao らの論文：UV/オゾン表面処理により、PMMA と COC のマイクロ流体基板を低温で接合でき、強度はガラス転移点を超えて接合した場合に近づく |
| 紙 | Martinez らの論文（2007年）の題名：パターン化した紙は、安価で低容量、携帯できるバイオアッセイの基盤。Yetisen らの総説：ディップスティックとラテラルフローが過去30年の迅速診断を占めてきたが定量性に欠け、紙ベースのマイクロ流体が多重化できる POCT 基盤として現れた。製造、機能化、検出、スマートフォンでの定量、スケールアップ・商品化・規制の課題を扱う |
| ガラス・シリコン | Iliescu らの論文：ガラスとシリコンのマイクロ流体デバイスの製作法として、パターニング法とその限界、接合法、電気的接続の方法を整理。Gervais らの毛管駆動チップはシリコンで作り、PDMS で封止した例 |
すべて事実（各参考資料の抄録・題名の記述）。「記述のみ確認」の欄は題名・抄録だけで、本文は確認していません。
4. 素材技術者の視点①：PDMS は「万能の試作材」であって「量産の材料」ではない
Duffy らの論文（1998年）は、PDMS で流路を作る手順を示しました。CAD で設計した流路を透明フィルムに高解像度で印刷し、それをマスクとしてフォトリソグラフィで感光性レジストのマスター（正の浮き彫り）を作り、PDMS を流し込んで複製します。複製と平らな PDMS の面を酸素プラズマで酸化して重ねると、強く不可逆に接着します。酸化した PDMS はガラス、シリコン、酸化シリコン、酸化したポリスチレンにも不可逆に接着し、流路の壁が中性・塩基性の水溶液中で負に帯電し、水が入りやすくなります。これらを24時間以内にできる、と述べます事実。 この「早い・安い・簡単」が、研究の標準にした理由です。しかし素材の目で見ると、次の点が量産や測定の壁になります（本記事による解説）。
- 手作業の多さ：Bhattacharjee らは、PDMS デバイスの製作は多くの人手を要し、研究室の外に広めにくいと述べます。複製とプラズマ接合は、1個ずつの作業に近い
- 分子の吸着：疎水性の小分子を吸収するので、薬剤のスクリーニングや細胞培養では溶液の実効濃度が変わる可能性がある（Toepke と Beebe）。診断では、標的や試薬が壁に取られると測定が変わりうる
- 溶媒への膨潤：有機溶媒を使う工程や洗浄で寸法が変わる。水への膨潤は小さい（Lee ら）
- 表面の経時変化：酸素プラズマで親水化した表面は時間とともに疎水性に戻る現象が研究されている（Bodas と Khan-Malek）。「濡れる」状態を保つ期間が、保存期間の制約になりうる
McDonald と Whitesides の総説（2002年）は、PDMS の流路の作製が簡単で、ほかの材料や構造を封入または封止（可逆・不可逆）して取り込める、と述べます事実。この柔軟さは、研究には最適で、規格化された大量生産には不利という両面を持ちます（本記事による解説）。 PDMS 自体の化学と性質は、本シリーズ「シリコーン」編を参照してください。

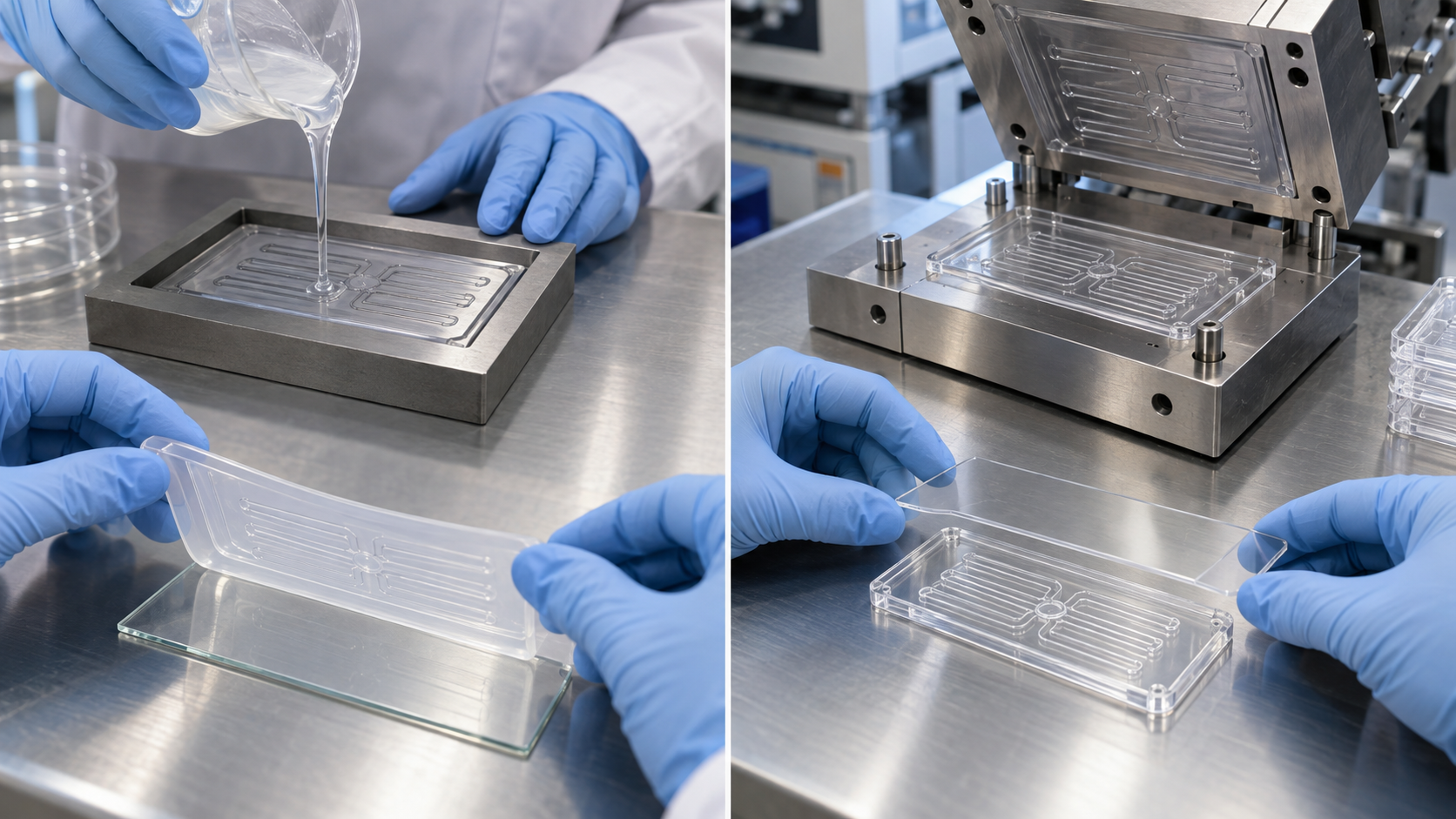

5. 製法 ― ソフトリソグラフィ、射出成形、ホットエンボス、3Dプリント
Becker と Gärtner の総説（2008年）は、ポリマー製のマイクロ流体デバイスの製法として、複製法（ホットエンボス、射出成形、マイクロサーモフォーミング、キャスティング）と、像の描画法（リソグラフィ、レーザーアブレーション）を挙げ、学術と産業での使い分けの考え方、そして最後の後工程（back-end processing）までを概観しています事実。
出典・数値・構成を示す元の模式図（SVG）を確認する
- PDMS の試作（ソフトリソグラフィ）：前章のとおり。Xia と Whitesides の総説「Soft lithography」（1998年）が、この方式の源流として知られます（本稿は題名のみ確認）
- 射出成形：Attia らの総説「Micro-injection moulding of polymer microfluidic devices」（2009年）が、ポリマー製デバイスの射出成形を扱います（本稿は題名のみ確認）。射出成形は、金型から同じ形を大量に複製できる方式として、量産向けと位置づけられます（本記事による解説。一次情報では詳細を確認していません）
- ガラスとシリコン：Iliescu らの論文は、ガラスとシリコンのパターニング法とその限界、接合法とその主要なプロセスパラメーターを整理し、デバイス製作の流れの枠組みを提案しています事実
- 3Dプリント：Bhattacharjee らの総説（2016年）は、3Dプリントが自動化された組み立て不要の3次元造形、急速に下がるコスト、向上する解像度とスループットから注目されていると述べつつ、普及を妨げている障壁として解像度、スループット、樹脂の生体適合性を挙げます。PDMS に近い性質を持つ樹脂が開発されている、とも述べます事実（2016年の総説。その後の進展は確認していません）
6. 表面処理 ― 流路を「濡れる」ようにし、「吸着しない」ようにする
マイクロ流路では、液体を動かす力（毛管力）も、試料の分子が壁に取られる現象（吸着）も、表面で決まります。表面処理は、チップの機能の中心です。確認できた例を整理します事実。
| 処理 | 目的と効果 | 出典 |
|---|---|---|
| 酸素プラズマ（PDMS） | PDMS の面を酸化し、重ねて強く不可逆に接合する。酸化した面は、中性・塩基性の水溶液中で壁が負に帯電し、水などの表面エネルギーの高い液が入りやすくなる | Duffy ら 1998 |
| 疎水性の回復（PDMS） | 酸素プラズマと化学処理で親水化した PDMS 表面が、時間とともに疎水性に戻る現象を、走査型電子顕微鏡で調べた研究がある | Bodas と Khan-Malek 2007（題名のみ確認） |
| PDMS 表面の改質 | プラズマ、グラフトポリマーのコーティング、動的な界面活性剤処理、ヒドロシリル化、カーボンナノチューブや金属ナノ粒子による改質などが整理されている。目的は、濡れ性の向上、疎水性の分子の非特異吸着の抑制、分離や免疫測定のための官能基の提示 | Zhou ら 2012（2009年4月〜2011年5月の報告） |
| UV/オゾン（PMMA・COC） | 低温接合を可能にする。UV/オゾンの曝露量と、ポリマーの親水性・表面化学（XPS）の関係、処理後の表面の溶媒曝露に対する安定性、微小流路の電気浸透流への影響が評価されている | Tsao ら 2007 |
| プラズマ処理（COP） | COP 層の接合で、プラズマ処理はほとんどの方法で接合強度と均一性を高めた | Rivera-De Jesus ら 2026 |
すべて事実（各参考資料の抄録・題名の記述）。処理の条件（出力、時間、雰囲気）と効果の持続期間の数値は、抄録からは確認できませんでした。
表面処理は、材料と同じくらい、チップの性能と保存期間を左右します。次章以降で、接合と試薬の保存でも、表面の状態が効くことを見ます。
7. 接合と封止 ― チップを閉じる強さ

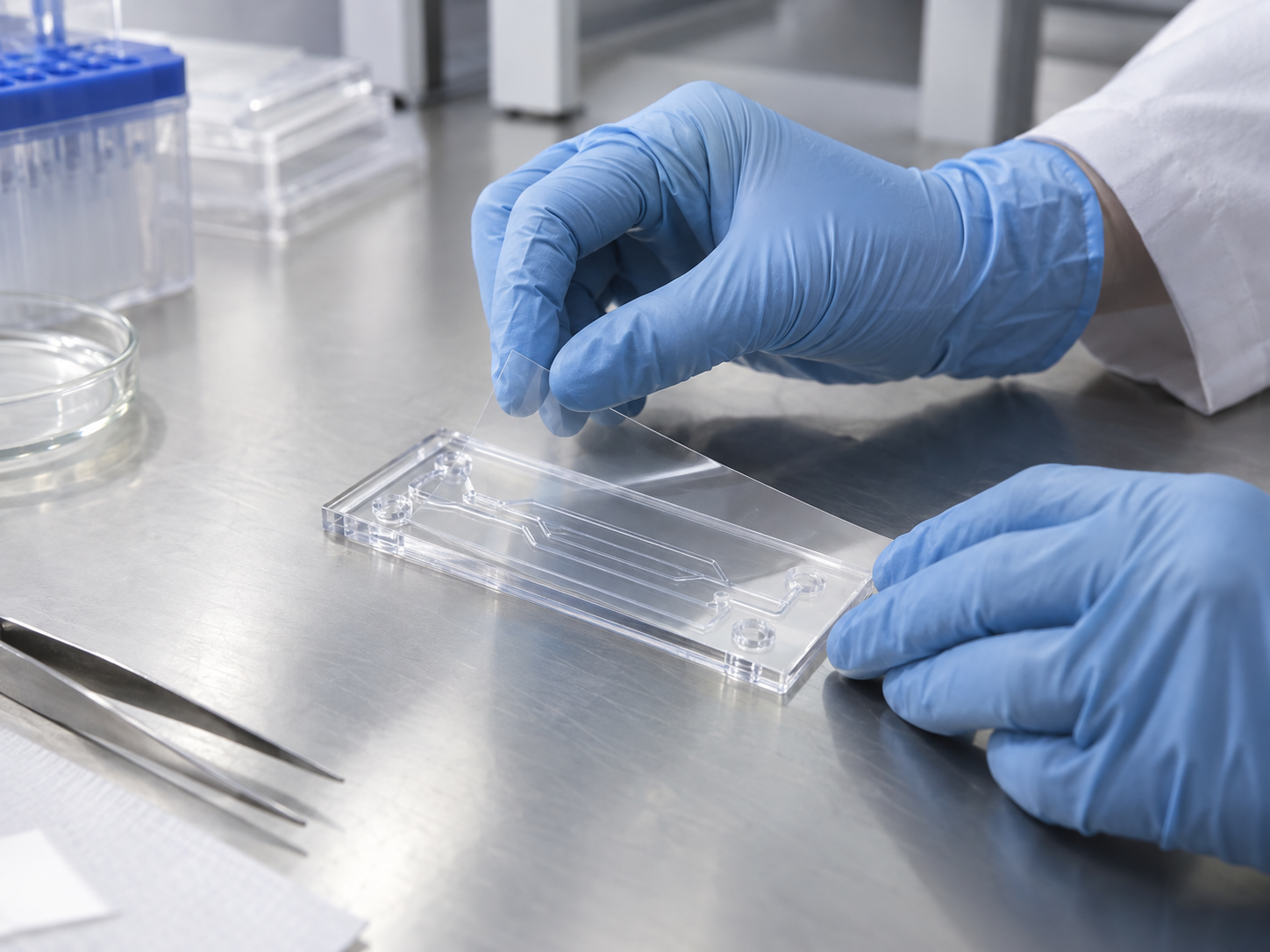

彫った流路は、蓋で閉じて初めて流路になります。この封止の強さが足りないと、液が漏れ、流路がつぶれ、測定がずれます。 Rivera-De Jesus らの論文（Biomedical Microdevices、2026年）は、COP のマイクロ流体チップの層を接合する4つの方法を、標準化された180°はく離試験で比べました事実。
- 4つの方法：熱接合、溶剤接合、UV硬化型接着剤、感圧接着剤（PSA）
- 結果：PSA の接合が最も強く（0.2〜0.8 N/mm）、熱接合と溶剤接合は著しく弱かった（0.05 N/mm 未満）。UV硬化型接着剤の数値は抄録には記載がありません。プラズマ処理は、ほとんどの方法で接合強度と均一性を高めた
- 用途への応用：多層のマイクロ流体チップを作り、粒子拡散測定（particle diffusometry、ナノ粒子の動きの変化でコレラ菌の DNA を検出する光学的方法）に使えるかを、機械的な強さと、スマートフォンでの測定に適した画像の強度の両面で評価した
そのほか、Duffy らの酸化 PDMS の不可逆接合（第4章）、Tsao らの UV/オゾンによる PMMA・COC の低温接合（第6章）、 Gervais らの毛管駆動チップ（シリコンの流路を、抗体を固定した PDMS の蓋で封止）事実があります。 最後の例は、蓋が「閉じる部品」であると同時に「検出の表面」でもある設計です（本記事による解説）。
8. 素材技術者の視点②：チップの封止は、接着強度試験の問題である
Rivera-De Jesus らがチップの接合の評価に使った180°はく離試験と「N/mm」（幅あたりの力）は、本シリーズ「接着強度試験」編・「テープ」編で扱った、接着の評価の道具そのものです。 素材技術者が、マイクロ流体のチップに入っていくときの入り口がここにあります（本記事による解説）。
- 感圧接着剤（PSA）の層が流路の壁の一部になる：PSA 接合が最も強かった一方で、接着剤の層が流路に面することがありえます。粘着剤の成分が試料や試薬に触れる、タンパク質が吸着する、といった論点が出ます（本記事による解説。論文の抄録では評価の有無を確認できていません）
- 熱接合・溶剤接合が弱い理由：論文の抄録は理由を述べていません。COP のように化学的に不活性な表面は、溶剤や熱で界面を溶かし込んで一体化するのが難しい、という一般的な事情が背景にある可能性があります（推測）
- 表面処理で強度と均一性が上がる：プラズマ処理は、ほとんどの方法で接合強度と均一性を高めました。これは「接着剤」編の「濡れが先、強さは後」と同じ構図です
- 強さだけでなく、光学：この研究が画像の強度（スマートフォンでの光学測定への適合性）まで評価しているように、チップは光学部品でもあります。接合の層の厚さ・透明性・気泡が、検出の信号に効きます
- はく離の数字は、被着体と速度に依存：「接着強度試験」編で見たとおり、はく離力は試験片・速度・前処理に依存し、異なる論文の数値を直接比べられません。Rivera-De Jesus らの値も、その研究の条件の値です
9. 試薬の保存と放出
診断用のチップは、検体を入れる前に、試薬がすでにチップの中にある必要があります。Hitzbleck と Delamarche の総説（2013年）は、マイクロ流体デバイスは試験管やマイクロタイタープレートより複雑で、試薬をデバイスに組み込むこと自体が大きな課題だと述べ、試薬の組み込みと放出の方法の多さを整理しています。 試薬は乾燥した形または液体の形で、直接組み込む場合と担体に結合させる場合があり、放出は能動的、受動的、その混合の方法がある、とあります事実。
- 乾燥して載せる：Xpert MTB/RIF のカートリッジは、試料の処理に使う細胞のろ過・洗浄・溶解の工程のあと、DNA を乾燥した PCR 試薬と混ぜて一体の PCR チューブに移します。LFA では、標識抗体を糖（スクロースなど）と一緒に乾燥させ、糖が乾燥粒子のまわりで生体構造を守り、検体が入ると速く溶けて粒子を流れに乗せます（本シリーズ「POCT」編）事実
- 凍結乾燥して載せる：Xpert のカートリッジは、凍結乾燥した処理対照（SPC）を使います。検体の処理が適切かと、PCR の阻害物質を監視する対照です
- 液体のパウチ：i-STAT のカートリッジは、センサー、流体のパウチ、流路、廃液室を持ち、分析装置が流体を動かします。決定要約は、濃度を検体と校正液の電気信号の差から求めると述べます（パウチの中身の詳細は決定要約から確認できていません）
- 微量のスポット：Gervais らは、毛管駆動のシリコンチップに、検出用抗体の溶液 10.6 nL をインクジェットのスポッターで流路の脇の構造に載せ、血清 20 µL の流れに放出させました。放出が非対称になるため、ディーン流の混合器（9つのループ）で補正しています
乾燥・凍結乾燥の試薬には、保存中の安定性（酵素やタンパク質が壊れない）と、使用時の再溶解の均一性という2つの課題があります。Xpert の決定要約の「プローブチェック対照」は、試薬の再水和、PCR チューブへの充填、プローブの完全性、色素の安定性を確認する、とあります事実。再溶解の確認が、製品の中に組み込まれているのです（本記事による解説）。
10. 量産の課題 ― 商品化が難しい理由
なぜ、これほど多くの研究があるのに、市場に出た製品は少ないのでしょうか。一次情報の手がかりを整理します。
| 課題 | 一次情報の手がかり |
|---|---|
| 商品化の実績が少ない | Chin らの総説：市場に出た lab-on-a-chip 技術は驚くほど少ない。商品化の課題を、Claros Diagnostics での経験を含めて整理。統合した装置を目指すか、新しい個々の流路部品を設計するかのバランスが必要 |
| 応用の選択と開発の循環 | Whitesides の論文：最初の応用を選んで集中すること、商品化まで開発の循環を完結させる戦略が課題 |
| 製作が研究室の外に広がらない | Bhattacharjee らの総説：PDMS デバイスの製作は人手が多く、研究室の外に広めにくい。3Dプリントの障壁は解像度、スループット、樹脂の生体適合性 |
| スケールアップ・規制 | Yetisen らの総説（紙ベース）：スケールアップ、商品化、規制の課題と、実用化を妨げる要因を扱う |
| 装置とセットで成り立つ | i-STAT は手持ちの分析装置がカートリッジの流体を動かす。Xpert は装置が試料処理と PCR を行う。チップ単体でなく、装置を含む製品として審査されている |
| 保存期間の保証 | Xpert：24か月（2〜28 ℃）。実時間の安定性試験を4温度で最長36か月までの時点で評価 |
すべて事実（各参考資料の抄録・決定要約の記述）。上の整理は本記事によるものです。
FDA の決定要約に載った2例（i-STAT、Xpert）は、チップ型のカートリッジが規制のもとで製品として成立している例です。ただし、どちらも専用の装置とセットで、専門の使用者向けの機器であり、決定要約からは、量産の難しさや歩留まり、コストは分かりません（本記事による解説）。
11. 本稿の計算：接合強度の換算、流れの時間、体積の比
公表された数値から、桁をつかむための換算をします本稿の計算。
- はく離強度の単位換算：0.2〜0.8 N/mm ＝ 200〜800 N/m。N/25 mm に直すと × 25 で5〜20 N/25 mm。熱接合・溶剤接合の0.05 N/mm 未満は1.25 N/25 mm 未満（0.05 × 25）。
- PSA と熱・溶剤接合の比：下限どうしで 0.2 ÷ 0.05 ＝ 少なくとも4倍、上限で 0.8 ÷ 0.05 ＝ 少なくとも16倍（熱・溶剤は上限値なので「少なくとも」）。
- 毛管駆動チップの流れの時間：Gervais らのチップは、血清20 µL を6本の流路で分析し、流速は 3.3〜0.46 nL/s。検体が6本に均等に分かれると仮定すると、1本あたり 20 ÷ 6 ＝ 3.33 µL ＝ 3,333 nL。3.3 nL/s なら 3,333 ÷ 3.3 ＝ 約1,010 秒（約17分）、0.46 nL/s なら 3,333 ÷ 0.46 ＝ 約7,250 秒（約2時間）。流速の幅は 3.3 ÷ 0.46 ＝ 約7.2倍。
- 試薬と検体の体積比：検出用抗体の溶液 10.6 nL に対し、検体は20 µL ＝ 20,000 nL。20,000 ÷ 10.6 ＝ 約1,890倍。
前提と限界：はく離強度は、1つの論文（COP、180°はく離、その研究の条件）の値で、他の材料・接着剤・速度の値とは直接比べられません。 流れの時間の計算は、検体が6本に均等に分かれ、各流路がその流速で流れ続けるという単純化した仮定で、論文が示した所要時間ではありません。 体積比は、論文が示した2つの体積の比であり、反応の化学量論を示すものではありません。
12. 素材技術者の視点③：保存安定性は、材料と表面の経時変化である
Xpert MTB/RIF の決定要約は、保存期間24か月を、4つの温度（5、25、35、45 ℃）で最長36か月までの時点を評価した実時間の安定性試験と、直線回帰で導いたとしています（24か月の時点以降は25 ℃の条件を30 ℃に変更）事実。 標準化団体のページによれば、体外診断用試薬の安定性評価には ISO 23640:2011 があり、試薬・校正物質・管理物質・緩衝液・キットが対象で、実時間と加速の両方の評価の要求事項を定めます事実。 チップの場合、保存の間に変わりうる要素が多いことが、素材技術者の目には見えてきます（本記事による解説）。
- 表面の状態：プラズマや UV/オゾンで親水化した表面が、時間で元に戻る（PDMS の疎水性の回復の研究がある）。濡れが毛管力を決めるチップでは、流速＝時間の変化につながる
- 乾燥試薬：糖で守った抗体や乾燥 PCR 試薬は、水分と温度で劣化する。包装のバリア性（本シリーズ「バリア性とコーティング」編）が効く
- 接合部：粘着剤は時間とともに流れる（「テープ」編の「ゆっくり流れる固体」）。接合の層の経時変化は、検討の対象になりうる（推測。論文の抄録では確認できていない）
- 材料の吸着・溶出：PDMS の分子吸収や、プラスチックの添加剤の溶出は、試薬や試料に触れる時間が長いほど効く
つまり、チップの保存期間は、流路の形ではなく、材料、表面、接合、試薬、包装の経時変化を合わせた性能で決まります。ISO 23640 のような安定性評価の枠組みは、素材技術者にとって、これらを「保存期間」という1つの数字に束ねる道具です（本記事による解説）。
13. 課題・確認できなかった点
(1) COC/COP・PMMA の物性値を確認できなかった
吸水率、耐熱性、自家蛍光、溶媒耐性などの物性値は、本稿が参照した抄録・題名からは確認できませんでした。COP の光学的透明性と接合の課題（Rivera-De Jesus ら）、PMMA と COC の低温接合（Tsao ら）の記述にとどめています。
(2) PDMS の疎水性の回復を定量した値は確認できなかった
Bodas と Khan-Malek の論文は題名のみ確認しています。回復の速度や、保存期間への影響の数値は書いていません。
(3) 量産の歩留まり・コスト・金型の寿命は確認できなかった
Attia らの射出成形の総説、Nunes らの COC/COP の総説は題名のみ確認で、成形条件、金型の寸法精度、歩留まりを確認していません。Chin らの総説も、抄録を超える内容は引用していません。
(4) 規制上の区分は、FDA の2例のみ
i-STAT と Xpert の510(k)決定要約を確認しましたが、チップ型のカートリッジ全般の規制上の扱い（EU、日本）や、研究用のチップ（RUO）の扱いは確認していません。
(5) 3Dプリントは2016年の総説まで
Bhattacharjee らの総説は2016年のもので、その後の樹脂や装置の進歩は確認していません。
(6) ガラス・シリコンの具体的な工程は確認していない
Iliescu らの論文は、抄録の範囲（パターニング、接合、電気的接続の整理）にとどめています。エッチング液、接合温度などの具体的な条件は確認していません。
- Lab-on-a-Chip の難しさの大半は、材料・表面・接合・保存の問題です。市場に出た技術は驚くほど少ないと、総説は述べます事実
- PDMS は試作に最適、量産には人手が多く、分子を吸収します。製品では熱可塑性ポリマーやシリコンなどが使われます事実
- 封止の強さは、180°はく離試験で測れます。COP では、PSA が 0.2〜0.8 N/mm、熱・溶剤接合が 0.05 N/mm 未満でした事実
- 試薬は、乾燥・凍結乾燥・パウチ・スポットの形で、チップに載ります。Xpert のカートリッジは保存期間24か月、実時間の安定性試験は最長36か月事実
- 実際に審査されたカートリッジは、専用の装置とセットで、専門の使用者向けでした事実
14. 用語集
- マイクロ流体工学
- 数十マイクロメートル程度の流路で流体を扱う分野。
- Lab-on-a-Chip（LOC）
- 検査の工程を、流路を持つ小さなチップに集積したもの。
- PDMS
- ポリジメチルシロキサン。透明でガスを通すエラストマーで、研究用のチップの標準材料。
- COC／COP
- 環状オレフィンの共重合体／重合体。光学的に透明な熱可塑性ポリマー。
- ソフトリソグラフィ
- フォトリソグラフィで作った型に PDMS を流し込んで複製する方法。
- ホットエンボス
- 加熱したポリマーに型を押し当てて流路の形を転写する方法。
- 射出成形
- 溶かしたポリマーを金型に射出して成形する方法。
- 疎水性の回復
- プラズマなどで親水化した表面が、時間とともに疎水性に戻る現象。
- はく離試験（180°）
- 貼り合わせた層を180°に折り返してはがし、幅あたりの力で強さを表す試験。
- 感圧接着剤（PSA）
- 指で押す程度の力で貼りつく粘着剤。
- 凍結乾燥
- 凍らせて水分を昇華させる乾燥法。タンパク質などを安定に保存する。
- 毛管駆動
- ポンプを使わず、毛管力だけで液体を流路に流す方式。
- RUO
- Research Use Only。研究用で、診断には使わない製品の区分。
15. 参考資料（一次情報）
- Whitesides GM The origins and the future of microfluidics. Nature 442(7101): 368–373 (2006). DOI 10.1038/nature05058（抄録を PubMed で確認、PMID 16871203） — doi.org
- Chin CD, Linder V, Sia SK Commercialization of microfluidic point-of-care diagnostic devices. Lab Chip 12(12): 2118–2134 (2012). DOI 10.1039/c2lc21204h（抄録を PubMed で確認、PMID 22344520） — doi.org
- Becker H Hype, hope and hubris: the quest for the killer application in microfluidics. Lab Chip 9(15): 2119–2122 (2009). DOI 10.1039/b911553f（題名のみ確認、PMID 19606286） — doi.org
- Duffy DC, McDonald JC, Schueller OJA, Whitesides GM Rapid prototyping of microfluidic systems in poly(dimethylsiloxane). Anal Chem 70(23): 4974–4984 (1998). DOI 10.1021/ac980656z（抄録を PubMed で確認） — doi.org
- McDonald JC, Whitesides GM Poly(dimethylsiloxane) as a material for fabricating microfluidic devices. Acc Chem Res 35(7): 491–499 (2002). DOI 10.1021/ar010110q（抄録を PubMed で確認、PMID 12118988） — doi.org
- Toepke MW, Beebe DJ PDMS absorption of small molecules and consequences in microfluidic applications. Lab Chip 6(12): 1484–1486 (2006). DOI 10.1039/b612140c（抄録を PubMed で確認、PMID 17203151） — doi.org
- Lee JN, Park C, Whitesides GM Solvent compatibility of poly(dimethylsiloxane)-based microfluidic devices. Anal Chem 75(23): 6544–6554 (2003). DOI 10.1021/ac0346712（抄録を PubMed で確認、PMID 14640726） — doi.org
- Bhattacharjee N ら The upcoming 3D-printing revolution in microfluidics. Lab Chip 16(10): 1720–1742 (2016). DOI 10.1039/c6lc00163g（抄録を PubMed で確認、PMID 27101171） — doi.org
- Becker H, Gärtner C Polymer microfabrication technologies for microfluidic systems. Anal Bioanal Chem 390(1): 89–111 (2008). DOI 10.1007/s00216-007-1692-2（抄録を PubMed で確認、PMID 17989961） — doi.org
- Nunes PS ら Cyclic olefin polymers: emerging materials for lab-on-a-chip applications. Microfluid Nanofluid 9(2–3): 145–161 (2010). DOI 10.1007/s10404-010-0605-4（題名のみ確認） — doi.org
- Attia UM, Marson S, Alcock JR Micro-injection moulding of polymer microfluidic devices. Microfluid Nanofluid 7(1): 1–28 (2009). DOI 10.1007/s10404-009-0421-x（題名のみ確認） — doi.org
- Tsao CW ら Low temperature bonding of PMMA and COC microfluidic substrates using UV/ozone surface treatment. Lab Chip 7(4): 499–505 (2007). DOI 10.1039/b618901f（抄録を PubMed で確認、PMID 17389967） — doi.org
- Rivera-De Jesus JA ら Optical biosensing using particle diffusometry on thermoplastic microfluidic chips bonded using direct and indirect chip bonding methods. Biomed Microdevices 28(2): 29 (2026). DOI 10.1007/s10544-026-00810-4（CC BY、抄録を Europe PMC で確認、PMID 42008229） — doi.org
- Zhou J, Ellis AV, Voelcker NH Surface modification for PDMS-based microfluidic devices. Electrophoresis 33(1): 89–104 (2012). DOI 10.1002/elps.201100482（抄録を PubMed で確認、PMID 22128067） — doi.org
- Bodas D, Khan-Malek C Hydrophilization and hydrophobic recovery of PDMS by oxygen plasma and chemical treatment — An SEM investigation. Sens Actuators B Chem 123(1): 368–373 (2007). DOI 10.1016/j.snb.2006.08.037（題名のみ確認） — doi.org
- Iliescu C ら A practical guide for the fabrication of microfluidic devices using glass and silicon. Biomicrofluidics 6(1): 016505 (2012). DOI 10.1063/1.3689939（抄録を PubMed で確認、PMID 22662101） — doi.org
- Gervais L, de Rooij N, Delamarche E Microfluidic chips for point-of-care immunodiagnostics. Adv Mater 23(24): H151–H176 (2011). DOI 10.1002/adma.201100464（抄録を PubMed で確認、PMID 21567479） — doi.org
- Gervais L, Hitzbleck M, Delamarche E Capillary-driven multiparametric microfluidic chips for one-step immunoassays. Biosens Bioelectron 27(1): 64–70 (2011). DOI 10.1016/j.bios.2011.06.016（抄録を PubMed で確認、PMID 21752632） — doi.org
- Hitzbleck M, Delamarche E Reagents in microfluidics: an 'in' and 'out' challenge. Chem Soc Rev 42(21): 8494–8516 (2013). DOI 10.1039/c3cs60118h（抄録を PubMed で確認、PMID 23925517） — doi.org
- Yetisen AK, Akram MS, Lowe CR Paper-based microfluidic point-of-care diagnostic devices. Lab Chip 13(12): 2210–2251 (2013). DOI 10.1039/c3lc50169h（抄録を PubMed で確認、PMID 23652632） — doi.org
- Martinez AW ら Patterned paper as a platform for inexpensive, low-volume, portable bioassays. Angew Chem Int Ed 46(8): 1318–1320 (2007). DOI 10.1002/anie.200603817（題名のみ確認、PMID 17211899） — doi.org
- FDA 510(k) 決定要約 K183688 i-STAT CHEM8+ cartridge with the i-STAT 1 System（Abbott Point of Care） — accessdata.fda.gov
- FDA 510(k) 決定要約 K143302 Xpert MTB/RIF（Cepheid） — accessdata.fda.gov
- Koczula KM, Gallotta A Lateral flow assays. Essays Biochem 60(1): 111–120 (2016). DOI 10.1042/EBC20150012（オープンアクセス、PMC4986465） — doi.org
- EVS（エストニア規格協会） ISO 23640:2011 In vitro diagnostic medical devices — Evaluation of stability of in vitro diagnostic reagents — evs.ee
- Xia Y, Whitesides GM Soft lithography. Annu Rev Mater Sci 28: 153–184 (1998). DOI 10.1146/annurev.matsci.28.1.153（題名のみ確認） — doi.org
16. 主張と出典の対応表（監査）
| 本文の主張 | 根拠 | 区分 |
|---|---|---|
| マイクロ流体工学の定義（数十マイクロメートルの流路で流体を扱う）、分野が初期にあること、最初の応用の選択と商品化までの循環が課題 | Whitesides 2006年の抄録［参考資料 1］https://doi.org/10.1038/nature05058 | 事実 |
| 市場に出た lab-on-a-chip 技術は驚くほど少ない。商品化の課題の整理。統合装置と個々の流路部品の設計のバランス | Chin ら 2012年の抄録［参考資料 2］https://doi.org/10.1039/c2lc21204h | 事実 |
| Becker の論説の題名 | Becker 2009年の題名［参考資料 3］https://doi.org/10.1039/b911553f | 事実 |
| PDMS 流路の迅速試作の手順（CAD、透明フィルムのマスク、フォトリソグラフィのマスター、PDMS の複製、酸素プラズマ、不可逆接合、ガラス・シリコンなどへの接合、壁の負の帯電、水の充填、24時間以内） | Duffy ら 1998年の抄録［参考資料 4］https://doi.org/10.1021/ac980656z | 事実 |
| PDMS の流路の作製は簡単で、ほかの材料や構造を封入・封止できる | McDonald と Whitesides 2002年の抄録［参考資料 5］https://doi.org/10.1021/ar010110q | 事実 |
| PDMS は疎水性の小分子を吸収し、溶液の濃度を変えうる | Toepke と Beebe 2006年の抄録［参考資料 6］https://doi.org/10.1039/b612140c | 事実 |
| PDMS の溶媒による膨潤（水、ニトロメタン、DMSO、エチレングリコールなどは膨潤が小さく、ジイソプロピルアミン、トリエチルアミン、ペンタン、キシレンなどは大きい） | Lee ら 2003年の抄録［参考資料 7］https://doi.org/10.1021/ac0346712 | 事実 |
| PDMS の長所（生体適合性、弾性、透明、ガス透過性、水を通さない、安価、特許フリー、迅速試作）と、人手の多さ・普及しにくさ・3次元の限界。3Dプリントの障壁（解像度、スループット、樹脂の生体適合性） | Bhattacharjee ら 2016年の抄録［参考資料 8］https://doi.org/10.1039/c6lc00163g | 事実 |
| ポリマーが基板材料の主役、複製法（ホットエンボス、射出成形、マイクロサーモフォーミング、キャスティング）と像の描画法（リソグラフィ、レーザーアブレーション）、後工程 | Becker と Gärtner 2008年の抄録［参考資料 9］https://doi.org/10.1007/s00216-007-1692-2 | 事実 |
| COC/COP の総説、射出成形の総説、ソフトリソグラフィ、PDMS の疎水性の回復の研究の題名 | 各論文の題名（Crossref で確認）［参考資料 10］https://doi.org/10.1007/s10404-010-0605-4、［参考資料 11］https://doi.org/10.1007/s10404-009-0421-x、［参考資料 15］https://doi.org/10.1016/j.snb.2006.08.037、［参考資料 26］https://doi.org/10.1146/annurev.matsci.28.1.153 | 事実 |
| UV/オゾン処理による PMMA と COC の低温接合。UV/オゾンの曝露量と親水性・表面化学の関係、溶媒曝露後の安定性、電気浸透流 | Tsao ら 2007年の抄録［参考資料 12］https://doi.org/10.1039/b618901f | 事実 |
| COP の光学的透明性と接合の課題。4つの接合法（熱、溶剤、UV硬化型接着剤、PSA）の180°はく離試験の結果（PSA 0.2〜0.8 N/mm、熱・溶剤 0.05 N/mm 未満）、プラズマ処理の効果、粒子拡散測定への応用 | Rivera-De Jesus ら 2026年の抄録［参考資料 13］https://doi.org/10.1007/s10544-026-00810-4 | 事実 |
| PDMS の表面改質の方法（プラズマ、グラフトポリマー、動的な界面活性剤、ヒドロシリル化、ナノ材料）と目的（濡れ性、非特異吸着の抑制、官能基） | Zhou ら 2012年の抄録［参考資料 14］https://doi.org/10.1002/elps.201100482 | 事実 |
| ガラスとシリコンのパターニング法、接合法、電気的接続 | Iliescu ら 2012年の抄録［参考資料 16］https://doi.org/10.1063/1.3689939 | 事実 |
| マイクロ流体チップによる POC 免疫診断の概観（材料、表面処理、試料処理、流路の要素） | Gervais ら 2011年（Adv Mater）の抄録［参考資料 17］https://doi.org/10.1002/adma.201100464 | 事実 |
| 毛管駆動チップ：シリコンの流路を PDMS の蓋で封止、血清20 µL、6本の流路、流速3.3〜0.46 nL/s、抗体溶液10.6 nL のインクジェットスポット、ディーン流の混合器 | Gervais ら 2011年（Biosens Bioelectron）の抄録［参考資料 18］https://doi.org/10.1016/j.bios.2011.06.016 | 事実 |
| 試薬の組み込みと放出の方法（乾燥・液体、直接・担体、能動・受動・混合） | Hitzbleck と Delamarche 2013年の抄録［参考資料 19］https://doi.org/10.1039/c3cs60118h | 事実 |
| 紙ベースのマイクロ流体（ディップスティックとラテラルフローの限界、製造、機能化、検出、定量、スケールアップ、商品化、規制） | Yetisen ら 2013年の抄録［参考資料 20］https://doi.org/10.1039/c3lc50169h | 事実 |
| パターン化した紙のバイオアッセイの題名 | Martinez ら 2007年の題名［参考資料 21］https://doi.org/10.1002/anie.200603817 | 事実 |
| i-STAT CHEM8+ カートリッジの構成（センサー、流体のパウチ、試料の入口、流路、廃液室、機械的構造）、薄膜電極、分析装置が流体を動かす、電位差の測定、全血2〜3滴、専門の使用者向けの処方用機器 | FDA の510(k)決定要約 K183688［参考資料 22］https://www.accessdata.fda.gov/cdrh_docs/reviews/K183688.pdf | 事実 |
| Xpert MTB/RIF カートリッジの構成（凍結乾燥した処理対照、ろ過・洗浄・溶解、ガラスビーズと超音波ホーン、乾燥した PCR 試薬、一体の PCR チューブ、プローブチェック対照）、結果まで約2時間、保存期間24か月（2〜28 ℃）、4温度で最長36か月の実時間の安定性試験 | FDA の510(k)決定要約 K143302［参考資料 23］https://www.accessdata.fda.gov/cdrh_docs/reviews/K143302.pdf | 事実 |
| LFA のコンジュゲートパッドで、標識抗体を糖と一緒に乾燥させ、糖が構造を守り検体で速く溶ける | Koczula と Gallotta 2016年（オープンアクセス）［参考資料 24］https://doi.org/10.1042/EBC20150012 | 事実 |
| ISO 23640:2011 の題名と適用範囲（試薬・校正物質・管理物質・緩衝液・キットの安定性、実時間と加速） | EVS の規格ページ［参考資料 25］https://www.evs.ee/en/iso-23640-2011 | 事実 |
| はく離強度の単位換算（0.2〜0.8 N/mm ＝ 5〜20 N/25 mm、0.05 N/mm 未満 ＝ 1.25 N/25 mm 未満）、PSA と熱・溶剤の比（少なくとも4〜16倍）、毛管駆動チップの流れの時間（約17分〜約2時間、約7.2倍）、試薬と検体の体積比（約1,890倍） | 本稿の計算。前提：はく離強度は Rivera-De Jesus らの抄録の値、流れの時間は検体が6本に均等に分かれ各流路が一定の流速という仮定、体積は Gervais らの抄録の値 | 本稿の計算 |
| チップ型カートリッジが「センサー・パウチ・乾燥試薬・流路・装置」の組み合わせだという整理。PDMS の長所が量産・測定の壁になるという読み取り。射出成形は量産向けという位置づけ。PSA の層が流路に面しうるという論点。熱・溶剤接合が弱い理由（推測）。接合の層の経時変化（推測）。「接着強度試験」編との対応づけ。保存期間が材料・表面・接合・試薬・包装の経時変化の合計という整理 | 本記事による解説（上の事実にもとづく整理。推測は本文に明記） | 解説 |
| COC/COP・PMMA の物性値、PDMS の疎水性の回復の定量、量産の歩留まり・コスト・金型の寿命、EU・日本の規制と RUO の扱い、3Dプリントの2016年以降の進歩、ガラス・シリコンの具体的な工程条件 | 本稿が参照した公的な資料では確認できなかったため記載していない | 解説 |
| 図1・図2・図3・図5・図6・図7が説明用の作図であること。ヒーロー画像と図4が AI 生成イメージで、実際の製品・製造装置・寸法を示さないこと | 本記事による注記 | 解説 |
最終更新：2026年10月4日／出典は一次情報（査読論文、FDA の510(k)決定要約、標準化団体の公式ページ）に限定しています。 構造の整理や材料設計上の読み取りを含むため、それらは「解説」として出典付きの事実と区別しています。 COC/COP・PMMA の物性値、PDMS の疎水性の回復の定量、量産の歩留まり・コスト・金型の寿命、EU・日本の規制、3Dプリントの2016年以降の進歩については、公開された一次情報で確認できなかったため記載していません。 図はすべて説明用の概念図です。図1〜図3・図5〜図7はベクター作図、ヒーロー画像と図4は AI 生成イメージであり、いずれも実際の製品・チップ・製造装置を示すものではありません。 この記事は材料・製法・評価の解説であり、医療上の助言ではありません。
