インピーダンス計測 技術解説

← バイオセンサー・POCTの解説一覧へ戻る

TECHNOLOGY EXPLAINER

インピーダンス計測
― 「抵抗」ではなく「周波数ごとの応答」で界面を読む

電気化学インピーダンス分光(EIS)は、小さな交流を周波数を変えて加え、電極と試料の界面の様子を読み取る方法です。 ラベルを付けずに抗体の結合を検出したり、皮膚と電極の接触を調べたりと用途は広い一方、得られたスペクトルをどう解釈するかが最大の難所です。 この記事は、原理・等価回路・材料・解釈の落とし穴を、素材技術者の目線で整理した解説です。医療上の助言ではありません。

構成:査読付きのチュートリアルとレビュー論文、Randles の原著の書誌情報を一次情報として使用/最終更新 2026年10月

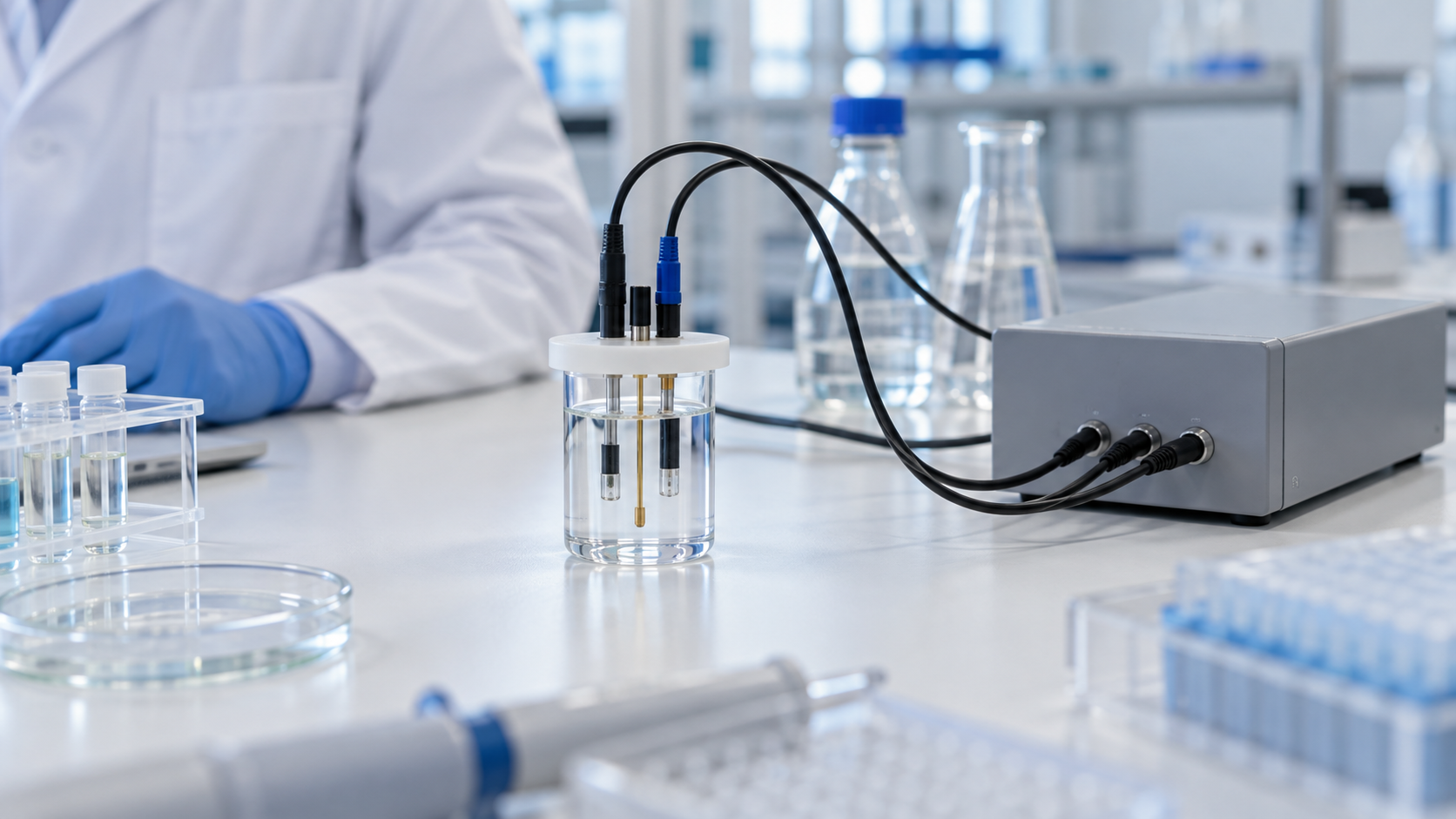

明るい実験台で、透明な電解液の入った小さなセルに細い3電極チップが浸され、ケーブルで無地の灰色の測定器につながっている様子
概念図(AI生成イメージ)。電解液に電極チップを浸して交流インピーダンスを測る実験の場面を、雰囲気として表現したものです。特定の装置・製品を示すものではなく、画面表示や数値は描かれていません。
この記事の構成
  1. インピーダンス計測とは何か(3行でつかむ)
  2. 「抵抗」から「インピーダンス」へ ― 複素数・位相・ナイキスト図
  3. 等価回路と Randles 回路
  4. 本稿の計算:半円の頂点の周波数と、測定にかかる時間
  5. ラベルフリー免疫センサー ― 結合を Rct の増加として読む
  6. 素材技術者の視点①:界面の材料が Rct を決める
  7. 皮膚・組織のインピーダンス
  8. 素材技術者の視点②:皮膚接触では「電極材料×水分×圧力」
  9. 解釈の難しさ ― 疑う順番
  10. 規格・規制との関係/確認できなかったこと
  11. 用語集/参考資料/出典対応表
本記事の表記ルール

事実=公表資料に記載のある内容(出典リンクあり)
本稿の計算=明示した前提をもとに本記事が算出した値
未確定/将来=計画・目標であり、実績が確認できていない事項
このほか、材料設計上の読み取りは「解説」、根拠が弱い推測は推測として区別しています。 性能値は、何と比べた値か・どんな試料か・どんな条件かを併記します。試験管内(in vitro)や模擬皮膚(ファントム)の結果を、実生活での臨床性能として読まないでください。

1. インピーダンス計測とは何か(3行でつかむ)

インピーダンス計測とは、「小さな交流の電圧(または電流)を加え、周波数ごとに応答の大きさと位相のずれを測る」方法です。 電気化学の分野では電気化学インピーダンス分光(EIS)と呼びます。

  • やり方:レビュー論文(Grieshaber ら)は、小さな正弦波の電位を加えて電流応答を測り、周波数を変えながら、抵抗成分と容量成分を合わせた複素インピーダンスを求める方法と説明しています事実
  • 強み:Daniels と Pourmand のレビューは、インピーダンス型バイオセンサーを「低コストで、小型化しやすく、ラベル不要で動作する」ことから、ポイント・オブ・ケアなどに期待される電気式バイオセンサーの一種と位置づけています事実
  • 難所:同じレビューは、親和性を使ってターゲットを捕まえるラベルフリー方式に共通する課題と、インピーダンスの読み出しに固有の課題の両方があると述べています事実。本稿の後半で、材料と解釈の面から掘り下げます
この記事の位置づけ

この記事は原理・材料・解釈の解説です。診断・治療・測定値の読み方などについて、読者個人への助言は含みません。 特定の製品や企業の優劣を示すものでもありません。

2. 「抵抗」から「インピーダンス」へ ― 複素数・位相・ナイキスト図

直流なら、電圧と電流の比は一つの数(抵抗)で済みます。交流では、コンデンサの影響で電流が電圧に対して遅れたり進んだりします。この大きさと位相のずれを一つにまとめたものがインピーダンス Zで、実数部(抵抗成分 Z′)と虚数部(容量・誘導成分 Z″)の複素数になります。 Grieshaber らは、Z(jω) = U(jω)/I(jω) = Z′(ω) + jZ″(ω)、ω = 2πf と書いています事実。

グラフ横軸/縦軸見やすいもの
ナイキスト図実部 Z′ / 虚部(符号を反転した −Z″)。周波数は点の位置に隠れる抵抗的な過程(半円の大きさ=抵抗)。Magar らは「ナイキスト図は主に抵抗的な過程の解析に使われる」と述べています事実
ボード図周波数 / インピーダンスの大きさ |Z| と位相角容量的な系や、周波数ごとの振る舞い。Magar らは「ボード図は主に容量的な系の評価に使われる」と述べています事実

Magar ら 2021 [参考資料2]、Grieshaber ら 2008 [参考資料3]。

EIS には二つの形があります。ファラディック EISは、溶液中の酸化還元物質(レドックスプローブ)が電極で反応する電子移動の様子を見る方法で、ノンファラディック EISは、反応を起こさず電気二重層の容量の変化を見る方法です事実(Magar ら)。 測定条件の例として、Magar らの図では 1 mM のフェリシアン化物を標準のレドックスプローブとし、交流電位 5 mV、10,000〜0.1 Hz の周波数掃引が使われています事実。Lazanas と Prodromidis のチュートリアルが紹介する免疫センサーの例では、0.1〜10⁵ Hz、+0.200 V のバイアス、10 mV(実効値)が使われています事実。

3. 等価回路と Randles 回路

スペクトルから電極界面の情報を取り出すには、界面を抵抗とコンデンサの組み合わせ(等価回路)に見立て、スペクトルを再現するように素子の値を決める方法がよく使われます。 最も基本的なのが Randles 回路です(Randles の原著は1947年に Discussions of the Faraday Society に掲載事実)。 Lazanas と Prodromidis は、Randles 回路を「溶液抵抗 Ru(本稿では Rs)に、二重層容量 Cdl と、ファラデー過程のインピーダンス ZF が並列につながったもの」と説明し、ZF は電荷移動抵抗 Rct と、拡散の難しさを表すワールブルグインピーダンス Zw に分かれる、としています事実。

Randles 回路と、結合で Rct が増えたときのナイキスト図(本稿の計算) 左:等価回路/右:例示の値で描いた半円(ワールブルグ項は省略) (a) Randles 回路 (b) ナイキスト図(Z′ と −Z″ / Ω) Rs 溶液抵抗 Cdl 二重層容量 Rct 電荷移動抵抗 Zw ワールブルグ 1001,1001,600 Z′ / Ω 159 Hz 106 Hz Rct = 1,000 Ω Rct = 1,500 Ω ※ 値は本記事の例示:Rs = 100 Ω、Cdl = 1 µF、Rct = 1,000 Ω(実線)と 1,500 Ω(破線)。半円の頂点の周波数は f = 1/(2πRct·Cdl)。 ※ 半円の左端は Rs、右端は Rs + Rct。回路の構成は Lazanas と Prodromidis[参考資料1]によります。 ※ 実測のスペクトルではなく、式から描いた概念図です。
図1 本稿の計算を含む作図(ベクター作図)。Randles 回路[参考資料1]と、例示の値から計算した半円。実測データではなく、頂点の周波数や半円の大きさは本記事が置いた仮の値から算出したものです。
素子表すもの電極と材料の側から見ると
Rs(溶液抵抗)電解液の抵抗。高周波側で半円の左端電極間の距離・試料のイオン強度・温度で変わる(解説)
Cdl(二重層容量)電極と溶液の界面にできる電気二重層の容量電極の面積、表面の粗さ、表面に付けた膜の厚さと誘電率で変わる。容量は絶縁層の厚さに反比例(C = εε₀A/d)事実(Grieshaber ら)
Rct(電荷移動抵抗)レドックスプローブが電極で電子を受け渡すときの抵抗。半円の直径表面を覆う分子層(SAM・抗体・タンパク質)が電子移動を妨げるほど増える事実(Lazanas ら)
Zw(ワールブルグ)レドックス種が電極に拡散してくる難しさ。低周波側の傾き45°の直線電極に載せた膜の拡散抵抗が増えると現れやすい(解説)
CPE(定位相要素)理想的なコンデンサの代わりに使う素子。指数 n で性質が変わるn=1 で理想コンデンサ、n=0 で抵抗、n=0.5 でワールブルグ型事実。粗さや電流分布の不均一さを表すのによく使われる事実

Lazanas と Prodromidis [参考資料1]、Magar ら [参考資料2]、Grieshaber ら [参考資料3]。「電極と材料の側から見ると」のうち(解説)と付けた部分は本記事の整理です。

4. 本稿の計算:半円の頂点の周波数と、測定にかかる時間

本稿の計算
  • 半円の形:Lazanas と Prodromidis は、Randles 回路の高周波側(ワールブルグを無視できる範囲)でナイキスト図が中心 Rs+Rct/2、半径 Rct/2 の円になり、−Z″ が最大になる角周波数が ω = 1/(Cdl·Rct) であることを導いています事実。 そこで、Rs = 100 Ω、Cdl = 1 µF、Rct = 1,000 Ω と置くと、半円は Z′ = 100〜1,100 Ω に描かれ、頂点の周波数は f = 1/(2π × 1,000 Ω × 1 µF) ≒ 159 Hz です本稿の計算
  • 結合で Rct が増えると:抗体への結合で Rct が 1,500 Ω に増えたと仮定すると、半円の右端は 1,600 Ω に移り、頂点の周波数は約 106 Hz に下がります。Rct の増加は +500 Ω(+50%)です本稿の計算
  • 測定にかかる時間の下限:10 kHz から 0.1 Hz まで(5桁)を1桁あたり10点で掃引すると51点になります。各点で交流を1周期だけ測ると仮定しても、周期の合計は Σ(1/f) ≒ 約49秒で、そのうち最低周波数の1点だけで10秒を占めます本稿の計算。実際には安定化の待ち時間や平均化が加わるため、これは下限です

前提と限界:Rs・Cdl・Rct はすべて本稿が置いた仮の値で、実際の電極では数桁違うこともあります。Rct の増加が結合量とどう対応するかは、センサーの設計と条件で決まるもので、ここでは述べていません。 Teles のレビューも、インピーダンス分光は広い周波数領域のスペクトルを記録する必要があるため時間がかかり、バイオ分析での利用は特性評価や補助的な手法に限られてきた、と述べています事実。

5. ラベルフリー免疫センサー ― 結合を Rct の増加として読む

抗体を電極に固定し、標的が結合すると、表面の電子移動が妨げられて Rct が増える——これがファラディック EIS を使った免疫センサーの基本の考え方です。 Lazanas と Prodromidis は、溶液にレドックスプローブ(等モルの [Fe(CN)₆]³⁻/⁴⁻ がよく使われる)を入れ、抗原抗体複合体が物理的な障壁となってプローブの流れを減らし、Rct が濃度に依存して増える、と説明しています事実。 プローブの流れは、測定の pH と生体分子の等電点(pI)によっては、表面とプローブの間の静電的な引力・反発の影響も受けます事実。

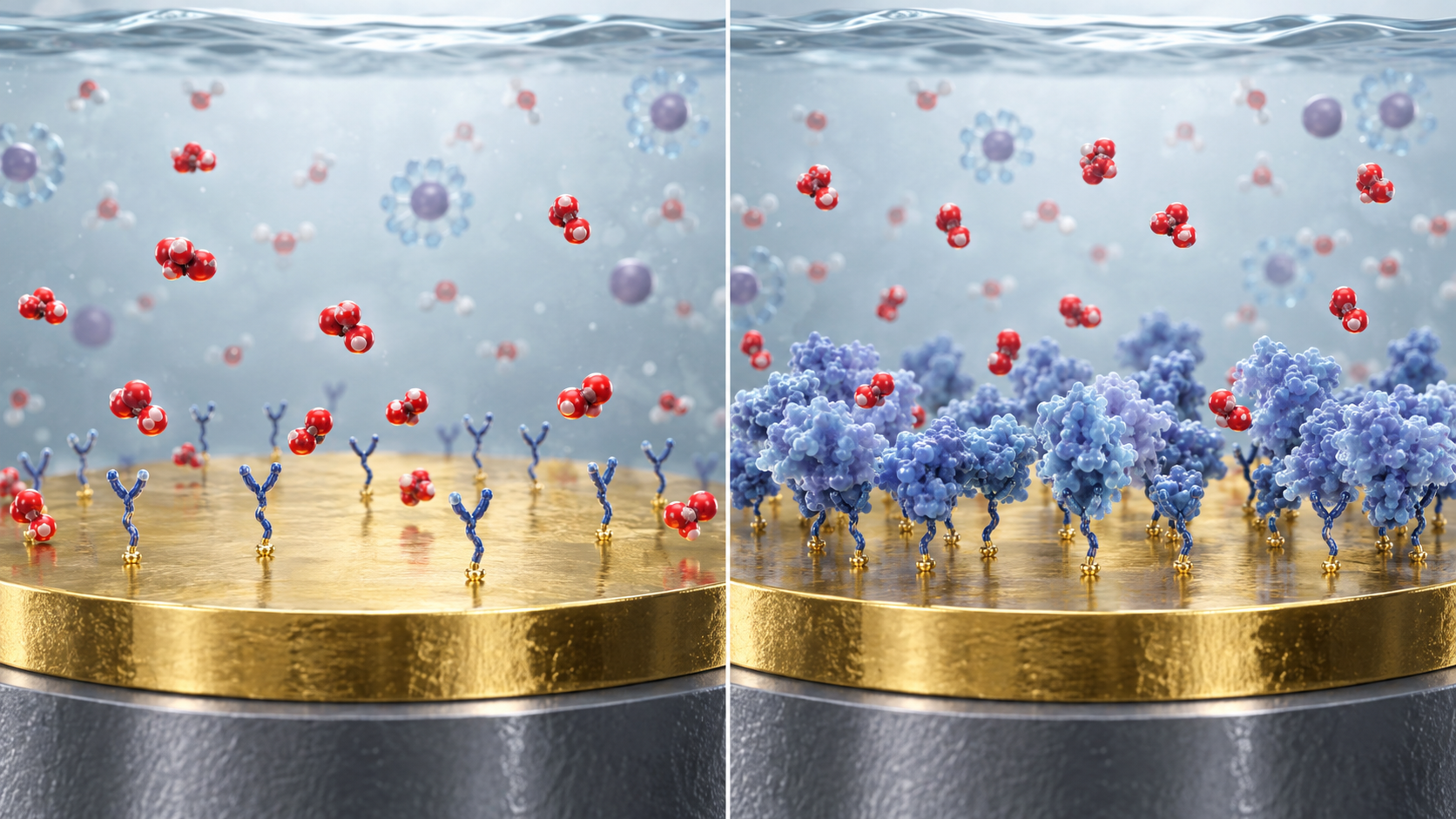

インピーダンス計測の仕組みを表した概念画像
図2 概念画像(AI生成)。ファラディックEISでは、表面への結合によって電子移動が妨げられると、電荷移動抵抗Rctの変化として現れます。実際の変化量は測定条件や表面状態に左右されます。 AI生成の概念画像で、実製品の構造・寸法や顕微鏡像を示しません。
出典・数値・構成を示す元の模式図(SVG)を確認する
標的の結合が Rct の増加として見える仕組み(概念図) 赤い丸=溶液中のレドックスプローブ/緑の丸=結合した標的/金色の帯=電極 標的がない 標的が結合した ナイキスト図の変化 プローブが電極に届きやすい 結合体が障壁になり、届きにくい 電極+SAM+抗体 電極+SAM+抗体+標的 Rct 小 Rct 大 ※ 機構の説明は Lazanas と Prodromidis のチュートリアル[参考資料1]によります。抗体の形・大きさ・間隔は模式で、縮尺は合っていません。 ※ 右の半円の大きさは概念を示すもので、実際の値は電極・膜・試料で大きく異なります。 ※ 現実には、標的以外の分子が付着しても同じように Rct が増えうる点が最大の注意点です(第9章)。
図2 概念図(ベクター作図)。ファラディック EIS で結合が Rct の増加として見える仕組み。機構は Lazanas と Prodromidis のチュートリアル[参考資料1]によります。分子の形・大きさ・数は模式で、実在のセンサーの構造や測定結果ではありません。

同チュートリアルが紹介する例は、金電極にチオール系の混合 SAM(MUAM と MH)を付け、グルタルアルデヒドで抗体を固定し、非特異的な結合部位を BSA でふさいだ免疫センサーです。測定は、pH 7 の PBS に 5 mM のヘキサシアノ鉄(II)/(III) を加えた溶液で行われ、培養試料の細菌(初期濃度 10⁶ cfu/mL)を加えると Rct が増え、別の細菌(大腸菌)では応答がなかった、と報告されています事実。 この例は、培養試料での原理の実証であり、実際の食品や臨床試料での性能を示すものではありません。

報告例(Magar らのレビューが紹介)標的報告された検出限界(著者の値)
金ナノ粒子/炭素化ガラス繊維電極のラベルフリー DNA センサーHIV-1 の遺伝子配列13 fM
金ナノ粒子+プロテイン G 修飾電極(平面金電極と比較)大腸菌 O157:H748 cfu/mL(平面金電極は 140 cfu/mL)
アミノ基修飾還元型酸化グラフェンに抗体を固定LDL コレステロール5 mg/dL(250 秒以内)

すべて事実(Magar ら 2021[参考資料2]のレビュー本文の記述)。各論文の検出限界は、試料(緩衝液か実試料か)・統計的な定義・単位が異なる可能性があり、本稿では確認していません。数字の大小で優劣を比べないでください。検出限界の読み方は、本シリーズ「ラベルフリー検出と検出限界」編で扱います。

一方、皮膚や体表で使うなど、溶液にレドックスプローブを加えにくい場面では、プローブを使わない容量型(ノンファラディック)の測定が考えられます。Lazanas らは、ファラディック型は容量型より一般に高感度と考えられている一方、容量型は試薬を加えない動作ができる点がポイント・オブ・ケア向けに魅力的だと述べています事実。

6. 素材技術者の視点①:界面の材料が Rct を決める

素材技術者の読みどころ:センサーの性能は「Rct の背景」を作る層の設計で決まる

Lazanas と Prodromidis は、ファラディック・インピーダンス式バイオセンサーの分析性能が、感知層の厚さ、基材電極(または修飾した表面)のレドックスプローブに対する電極触媒的な性質、プローブ分子の大きさ、認識層の密度、非特異的な結合部位のブロッキング、標的の表面への近づきやすさに左右されると述べています事実。これはほぼすべて材料側の設計変数です。

  • 背景を小さくする:S/N を高めるには、標的がないときの電子移動がスムーズで、ごく小さな Rct の幅の狭い半円(背景信号が低い)であることが望ましい、とされています事実。低濃度の変化は「小さい Rct の上に載った小さな変化」として測るためです(解説)
  • 混合 SAM は「希釈剤」を入れる:MUAM(アミノ末端でタンパク質を固定する分子)と MH を混ぜるのは、MH が MUAM を「薄める」ことで立体障害を減らすためです。MUAM が多すぎると、抗体が複数点で固定されて柔軟性と結合能力が落ちることがあります事実
  • ブロッキングは足りなくても多すぎてもいけない:BSA のようなタンパク質で非特異結合部位をふさぎますが、被覆が広すぎると特異的な結合部位までふさぎ、応答が悪くなります。十分に最適化する必要があります事実
  • プローブの大きさ:大きなレドックス分子(例:ケイタングステン酸のようなヘテロポリ酸)を使うと感度が上がる可能性がある一方、プローブが免疫複合体を通り抜ける速度が低い標的濃度で頭打ちになるため、検出できる範囲は狭くなると見込まれています事実

つまり、抗体を載せる「土台の膜」をどう作るかが、半円の大きさと、その変化の読みやすさを決めます。炭素・グラフェン系の電極材料は本シリーズ「グラフェンとカーボンナノチューブ」編、アプタマーなど認識素子は「アプタマー」編で扱います。

7. 皮膚・組織のインピーダンス

インピーダンスは、電極界面だけでなく皮膚や組織の測定にも使われます。皮膚の最外層である角質層(SC)は、前腕で厚さがおよそ10〜40 µm、水分は約20%とされ、疎水的で輸送路が狭く、高いインピーダンスを示すと説明されています事実(Lu ら)。 Lu らは、SC に由来する高いインピーダンスは1,000 Hz 以下で測れるとし、Goyal らは SC が1 Hz〜10 kHzの低周波域で皮膚インピーダンスの主要部分を占めるとしています事実(文献で範囲の表現が異なります)。

皮膚の等価回路モデルと、角質層の水分で変わる周波数応答(本稿の計算) 左:Goyal らのモデルの構成/右:例示の値で計算したインピーダンスの大きさ |Z| (a) 等価回路の構成 (b) |Z|(Ω)の周波数依存 Cc 接触容量 Csc Rsc 角質層(SC) Rd 深部組織 1101001k10k100k 周波数 / Hz 1 kΩ10 kΩ100 kΩ1 MΩ10 MΩ 乾いた角質層(例) 水分が多い角質層(例) ※ 仮定(本稿の例示):乾燥 Rsc=1 MΩ・Csc=10 nF・Rd=1 kΩ。水分が多い場合は Rsc×0.47、Csc×4.6(Goyal らの変化率[参考資料4])。 ※ 接触容量 Cc は省略し、理想的な Rsc と Csc の並列 + Rd の直列で |Z| を計算しています(Goyal らの論文は CPE を使用)。 ※ 実測値ではありません。10 Hz では約 850 kΩ と約 280 kΩ、100 kHz ではどちらも約 1 kΩ(Rd)に収束します。
図3 本稿の計算を含む作図(ベクター作図)。Goyal らが示した皮膚電極の等価回路の構成[参考資料4]に、本稿が置いた仮の値を入れて計算した |Z| の周波数依存。実測データではなく、人の皮膚の値を示すものでもありません。
本稿の計算:角質層のインピーダンスは低周波で効く
  • Goyal らは皮膚と乾式電極の接触を、深部組織の抵抗 Rd、角質層の抵抗 Rsc とコンデンサ Csc の並列、接触の容量 Cc の直列でモデル化しています事実
  • 仮に Rsc = 1 MΩ、Csc = 10 nF、Rd = 1 kΩ とすると、Rsc‖Csc の折れ曲がり周波数は 1/(2π × 1 MΩ × 10 nF) ≒ 16 Hz です。10 Hz では |Z| が約 850 kΩ、1 kHz では約 16 kΩ、100 kHz では約 1 kΩ(ほぼ Rd だけ)まで下がります本稿の計算
  • Goyal らのファントム(模擬皮膚)では、乾いた状態から水分の多い状態にすると、Rsc が 6.4 → 3.0 MΩ·cm²(約0.47倍)、Csc が 41 → 190 nF/cm²(約4.6倍)に変わりました事実。この変化率を上の仮の値に当てはめると、10 Hz の |Z| は約 280 kΩ に下がり、乾燥時の約 3分の1 です本稿の計算

前提と限界:仮の値と理想素子(CPE ではなく理想コンデンサ、Cc は省略)による単純な計算で、Goyal らの論文の報告(水分による全体のインピーダンス低下は約1桁)とは一致しません。 この図が示すのは「低周波は角質層、高周波は深部組織が支配的になる」という傾向だけで、人の皮膚の値の見積もりではありません。

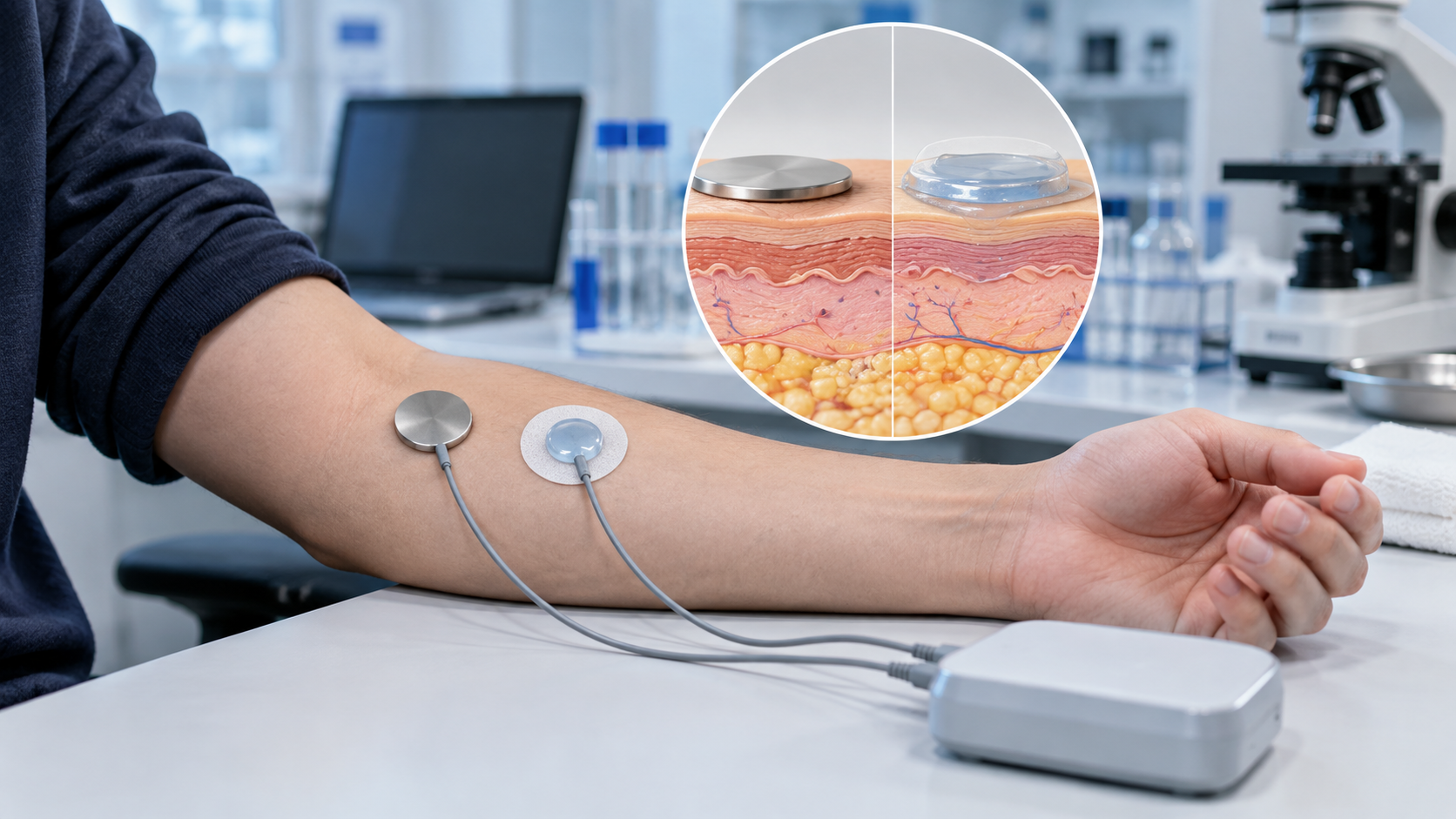

図4:前腕の皮膚に貼られた、金属の平らな乾式電極と、ゲルの付いた湿式電極が並び、細いケーブルで小型の無地の測定器につながる様子と、円形の拡大窓に皮膚の層の模式図
図4 概念図(AI生成イメージ)。皮膚に当てる乾式電極(金属板)とゲルを介する湿式電極の違いを、雰囲気として表現したものです。実在製品の形・画面表示・数値は描かれておらず、拡大窓の層構成も模式です。

湿式電極と乾式電極 ― 一長一短

Lu らのレビューによれば、湿式(ゲル付き Ag/AgCl)電極は、低コストで皮膚によくなじみ導電性も良いため電気生理の測定に好まれる一方、ゲルや電解質のイオンが皮膚へ移って皮膚の電気的性質を変えること、角質層が水分を含みすぎること、長時間では汗や皮脂が溜まって接触とゲルの導電性が悪化することが欠点で、単回・短時間の測定向きとされています事実。 乾式電極は主に金属製で、接触容量が大きい「分極性」の電極に近く、ゲルがないため皮膚に完全には密着せず、空気層が誘電体としてインピーダンスを大きく増やします。電極と皮膚の界面のインピーダンスは圧力と湿度に大きく依存し、押し付ければ下がり、湿度が上がれば皮膚の水分が増えて導電率が上がります。汗が溜まると誘電体層の導電性も変わるため、測定前に十分な安定化の時間を置くことが勧められています事実。硬い電極は皮膚になじみにくく、接触抵抗と体動によるノイズ(アーチファクト)が出やすいため、柔らかい基材(フレキシブルなポリイミド、PDMS、織物など)を使う対策が一般的に採られています事実。

Goyal らの研究(NIH の助成)では、ステンレス(SS)とチタン(Ti)の乾式電極を、乾いた/水分の多い模擬皮膚(ファントム)で比べ、さらに10人の被験者の大腿で測りました。10 Hz で面積あたりの電極‐皮膚インピーダンスの平均は、SS が 2.68 MΩ·cm²、Ti が 2.06 MΩ·cm²で、対応のある t 検定で Ti が有意に低い(p = 0.032)という結果です。ただし、中央値より高い5人では Ti が有意に低く、残り5人では有意差がありませんでした事実。 この結果は、特定の電極・測定部位・10人の条件に限られ、個人差が大きいことも示しています。

8. 素材技術者の視点②:皮膚接触では「電極材料×水分×圧力」

素材技術者の読みどころ:材料だけで決まらないところが、材料設計の難しさ

皮膚接触のインピーダンスは、電極の材料だけでなく、角質層の水分、接触圧、汗、時間経過で大きく変わります。同じ金属でも、皮膚の状態によって結果が違います。

  • 接触容量の源:Goyal らは、薄い自然酸化膜、皮膚の凹凸による空気層、硬い金属、角質層の界面をまとめて「誘電体」と見なして接触容量 Cc とし、材料の比誘電率と酸化膜の厚さ、空気層(圧力と密着度に依存)が効くと整理しています事実。材料側で動かせるのは、酸化膜の厚さと誘電率、表面の粗さ、柔らかさです(解説)
  • 水分を材料で補う:水分が最も大きな要因であることから、少量の電解液を放出して局所的に角質層を湿らせる「セミドライ電極」の開発が進んでいる、と紹介されています事実(Goyal ら)。ゲルの課題(乾燥、洗浄、刺激)を避けつつ水分を確保する材料設計が求められます(解説)。ハイドロゲルは本シリーズ「ハイドロゲル」編、皮膚との接着は「パッチ型センサーと皮膚接着」編で扱います
  • 柔らかい基材:体動によるノイズと不完全な密着の対策として、ポリイミド・PDMS・織物などの柔らかい基材が使われます事実(Lu ら)。柔らかさと導電性の両立が材料の課題です(解説)

9. 解釈の難しさ ― 疑う順番

EIS の最大の難所は、測ることではなく読むことです。同じスペクトルでも、どの等価回路で解釈するか、何を原因とみなすかで結論が変わります。ここでは、公表されたチュートリアルとレビューが挙げている落とし穴を、「疑う順番」に並べて整理します。

インピーダンスが変わったとき、結合のせいだと言う前に確認すること(本記事による整理) 左から順に疑います。最後まで残った変化だけが、標的の結合などによる変化の候補です ① 条件のずれ 温度・イオン強度 pH・時間経過 安定化の待ち時間は 十分か 圧力・湿度(皮膚) ② 非特異的な付着 標的以外の分子の 吸着でも変わる 標的なしの対照との 差を見たか ブロッキングの出来 ③ 電極のばらつき 面積・表面状態・ロット の違い 同じ電極で測定前後を 比べたか 電極間の配置の不揃い ④ 解析の妥当性 等価回路は一意でない 別の回路でも合う KK検証をしたか 各素子に物理的な 意味があるか ⑤ 残った変化 標的の結合など 本来の変化の候補 ここで初めて 性能(感度・選択性)の 評価に進む ※ 根拠:①Lu ら[5]、②Lazanas ら[1]と Daniels ら[6]、③Khalil ら[7]、④Lazanas ら[1]([ ]は参考資料の番号)。 ※ 疑う順番としてまとめたのは本記事によるもので、定まった手順書ではありません。 ※ KK検証=Kramers–Kronig 検定。測定データが線形性・因果性・安定性を満たすかを調べる検定です(第9章の本文)。
図5 概念図(ベクター作図)。インピーダンスの変化を「結合による変化」と結論する前に確認する項目の整理。各項目の根拠は[参考資料1・5・6・7]の記述によります。確認の順番は本記事によるもので、定まった手順ではありません。
落とし穴何が起きるか出典の記述
等価回路が一意でない一つのスペクトルに対し、数学的に同一のスペクトルを与える別の回路があり、最適な回路の選択には電気化学系への深い理解が要る。素子を増やすほどフィットは良くなるので、各素子が個別の物理過程に対応することを科学的に説明できなければならないLazanas と Prodromidis事実
データそのものの妥当性等価回路で解析する前に、Kramers–Kronig(KK)検定でデータの妥当性を確認する。KK 変換は無限の周波数範囲の積分が必要で実験的に不可能なため、近似的な検定が使われるLazanas と Prodromidis事実
CPE の指数 n理想コンデンサの代わりに CPE を使うと、n(0〜1)で性質が変わる。Goyal らの皮膚モデルでは α = 0.9 が得られ、皮膚の粗さと時定数の不均一な分布を示すと解釈されている。n の値は解釈の根拠にはなるが、原因の特定にはならない(解説)Lazanas と Prodromidis、Goyal ら事実
非特異的な信号変化EIS のバイオセンサーは特異的な相互作用と取り違えやすい非特異的な信号変化を伴いうる。BSA によるブロッキングは有効だが、多すぎると特異的結合部位もふさぎ、応答が悪くなるLazanas と Prodromidis事実
ラベルフリー方式に共通の課題親和性による捕捉の段階に由来する課題が、すべてのラベルフリー型親和性バイオセンサーに共通してあり、さらにインピーダンスの読み出しに固有の課題もあるDaniels と Pourmand事実
測定に時間がかかる広い周波数域のスペクトルの記録が必要で、バイオ分析での利用は特性評価や補助的な手法に限られてきた。一方、低コスト・可搬性・分析速度が必要で、中程度の感度で足りる場面では市場がありうると指摘されているTeles事実
電極の配置と不揃い生体インピーダンス測定で、電位電極の不揃いが R₀ と R∞ を約4%過大評価させた報告がある。電極間距離の不正確さによるアーチファクトも指摘されているKhalil ら(引用された報告)事実
皮膚:圧力・湿度・時間電極‐皮膚界面のインピーダンスは圧力と湿度に大きく依存し、汗の蓄積で変わる。測定前に十分な安定化の時間が要るLu ら事実
レドックスプローブの扱いプローブの流れは pH と等電点による静電効果の影響を受ける。大きなプローブは感度を上げるが範囲を狭めるLazanas と Prodromidis事実

Lazanas と Prodromidis[参考資料1]、Goyal ら[参考資料4]、Lu ら[参考資料5]、Daniels と Pourmand(論文要旨)[参考資料6]、Khalil ら[参考資料7]、Teles[参考資料8]。

本記事で言えないこと

インピーダンスの変化から、個人の体の状態や病気について何かを言うことは、この記事の範囲を超えます。また、ここで示した「疑う順番」は、実験の設計と解析を点検するための整理であり、診断や健康管理の手順ではありません。

10. 規格・規制との関係/確認できなかったこと

EIS は測定の手法であり、それ自体が規制区分を持つわけではありません。センサーや機器が医療機器や体外診断用医薬品に当たるかどうかは、用途(何をどんな目的で測るか)で決まります。製品ごとの規制上の位置づけは、本シリーズ「医療機器の承認区分と家庭用」編で扱います。 本稿の調査範囲では、EIS 式バイオセンサー全般に適用される単独の国際規格は確認できませんでした。

皮膚電極については、Goyal らが「FDA のガイドラインが、記録電極の性能を検証する基準周波数として10 Hz を示している」と記述しています事実(同論文の引用による。本稿では FDA の原文書は開いて確認していません)。

強みと課題

  • 強み:ラベル(蛍光や酵素の標識)なしで界面の変化を読める、小型化しやすい、低コスト事実(Daniels と Pourmand)。皮膚や組織を非侵襲で調べる道具にもなる事実(Lu ら)
  • 課題:解釈の一意性、非特異的な信号変化、測定時間、皮膚では水分・圧力・個人差(上述)

本稿で確認できなかったこと

  • 各報告例の検出限界の定義と試料:Magar らのレビューが紹介する検出限界の統計的な定義と、緩衝液か実試料かは確認していません。
  • EIS バイオセンサーに特化した国際規格:本稿の調査範囲では確認できませんでした。
  • Daniels と Pourmand の本文:論文要旨のみ確認し、本文は確認していません(PubMed Central の収載が全文公開ではないため)。
  • FDA の10 Hz 基準の原文書:Goyal らの引用による記述のみで、原文書は確認していません。
  • 人の皮膚での実際のインピーダンスの代表値:個人差・部位差・条件差が大きく、本稿では示していません。図3は例示です。
この記事のまとめ
  • EIS は、小さな交流を周波数を変えて加え、複素インピーダンスで界面を読む方法です事実
  • Randles 回路は、溶液抵抗 Rs、二重層容量 Cdl、電荷移動抵抗 Rct、ワールブルグ Zw でできており、半円の直径が Rct です事実
  • 例示の値(Rct 1,000 Ω → 1,500 Ω)で、半円の頂点は 159 Hz → 106 Hz に下がり、右端は 1,100 Ω → 1,600 Ω に移ります本稿の計算
  • ラベルフリー免疫センサーは、結合を Rct の増加として読むのが基本で、混合 SAM・ブロッキング・プローブの大きさなど界面の材料設計が性能を決めます事実
  • 皮膚の測定では、低周波は角質層、高周波は深部組織が支配的になる傾向があり、水分・圧力・電極材料で大きく変わります事実
  • 最大の難所は解釈で、等価回路の非一意性、非特異的な信号変化、測定時間などを疑ったうえで、最後に残った変化だけを結合の候補とします事実

11. 用語集

インピーダンス Z
交流に対する抵抗。大きさと位相のずれを合わせた複素数で表す。
EIS
電気化学インピーダンス分光。周波数を変えてインピーダンスを測る方法。
ナイキスト図
実部 Z′ を横軸、−Z″ を縦軸にしたグラフ。半円の大きさが抵抗を表す。
ボード図
周波数に対する |Z| と位相角のグラフ。
ファラディック EIS
レドックスプローブの電子移動を含めて測る方法。
ノンファラディック EIS
電子移動を起こさず、電気二重層の容量変化を測る方法。
Randles 回路
Rs、Cdl、Rct、Zw からなる基本的な等価回路。
Rct
電荷移動抵抗。ナイキスト図の半円の直径。
Cdl
電気二重層容量。
ワールブルグ
レドックス種の拡散の難しさを表すインピーダンス。傾き45°の直線として現れる。
CPE
定位相要素。理想的でないコンデンサを表す素子。指数 n で性質が変わる。
KK 検定
Kramers–Kronig 検定。測定データが線形・因果・安定という前提を満たすかを調べる。
SAM
自己組織化単分子膜。金の表面にチオールで作る整った分子の膜。
レドックスプローブ
電極で酸化還元する分子。フェリ/フェロシアン化物がよく使われる。
角質層(SC)
皮膚の最外層。厚さ約10〜40 µm(前腕)。皮膚インピーダンスの主要部分。
湿式電極/乾式電極
ゲルを介して皮膚に付ける電極/ゲルなしで直接付ける電極。
ファントム
皮膚や組織を模した試験用の材料。

12. 参考資料(一次情報)

  1. Lazanas AC, Prodromidis MI "Electrochemical Impedance Spectroscopy—A Tutorial" ACS Meas Sci Au 2023;3:162–193 — https://pmc.ncbi.nlm.nih.gov/articles/PMC10288619/
  2. Magar HS, Hassan RYA, Mulchandani A "Electrochemical Impedance Spectroscopy (EIS): Principles, Construction, and Biosensing Applications" Sensors 2021;21:6578 — https://pmc.ncbi.nlm.nih.gov/articles/PMC8512860/
  3. Grieshaber D, MacKenzie R, Vörös J, Reimhult E "Electrochemical Biosensors – Sensor Principles and Architectures" Sensors 2008;8:1400–1458 — https://pmc.ncbi.nlm.nih.gov/articles/PMC3663003/
  4. Goyal K, Borkholder DA, Day SW "Dependence of Skin-Electrode Contact Impedance on Material and Skin Hydration" Sensors 2022;22:8510 — https://pmc.ncbi.nlm.nih.gov/articles/PMC9656728/
  5. Lu F, Wang C, Zhao R, Du L, Fang Z, Guo X, Zhao Z "Review of Stratum Corneum Impedance Measurement in Non-Invasive Penetration Application" Biosensors 2018;8:31 — https://pmc.ncbi.nlm.nih.gov/articles/PMC6023082/
  6. Daniels JS, Pourmand N "Label-Free Impedance Biosensors: Opportunities and Challenges" Electroanalysis 2007;19:1239–1257(論文要旨) — https://pubmed.ncbi.nlm.nih.gov/18176631/
  7. Khalil SF, Mohktar MS, Ibrahim F "The Theory and Fundamentals of Bioimpedance Analysis in Clinical Status Monitoring and Diagnosis of Diseases" Sensors 2014;14:10895–10928 — https://pmc.ncbi.nlm.nih.gov/articles/PMC4118362/
  8. Teles FSRR "Biosensors and rapid diagnostic tests on the frontier between analytical and clinical chemistry for biomolecular diagnosis of dengue disease: a review" Anal Chim Acta 2011;687:28–42 — https://pmc.ncbi.nlm.nih.gov/articles/PMC7094386/
  9. Randles JEB "Kinetics of rapid electrode reactions" Discuss Faraday Soc 1947;1:11–19(書誌情報) — https://doi.org/10.1039/df9470100011

13. 主張と出典の対応表(監査)

本文の主張根拠区分
EIS の定義的な説明(小さな正弦波電位を加え、周波数を変えて複素インピーダンスを求める)と式 Z(jω)=U(jω)/I(jω)、ω=2πf。容量 C=εε₀A/d。電子移動を含むファラディック EIS と容量を見るノンファラディック EIS の区別。ナイキスト図とボード図の使い分け。測定条件の例(1 mM フェリシアン化物、5 mV、10,000〜0.1 Hz)。報告例(HIV-1 遺伝子 13 fM、大腸菌 O157:H7 48 cfu/mL と平面金電極 140 cfu/mL、LDL 5 mg/dL)Grieshaber ら、Magar ら 出典2 https://pmc.ncbi.nlm.nih.gov/articles/PMC8512860/ 出典3 https://pmc.ncbi.nlm.nih.gov/articles/PMC3663003/事実
Randles 回路の構成(Ru、Cdl、ZF=Rct+Zw)。高周波側の半円の中心 Rs+Rct/2 と半径 Rct/2、−Z″ の最大が ω=1/(Cdl·Rct) であること。CPE の指数 n(n=1 コンデンサ、0 抵抗、0.5 ワールブルグ型)。等価回路の非一意性、KK 検定。ファラディック免疫センサーでの Rct 増加、レドックスプローブ、pH と pI の影響、混合 SAM と BSA ブロッキング、大きなプローブ、非特異的信号変化、性能を左右する要因。免疫センサーの例(金電極、MUAM と MH、グルタルアルデヒド、BSA、pH 7 PBS、5 mM ヘキサシアノ鉄、0.1〜10⁵ Hz、+0.200 V、10 mV)。ファラディック型は高感度、容量型は試薬不要という指摘Lazanas と Prodromidis 出典1 https://pmc.ncbi.nlm.nih.gov/articles/PMC10288619/事実
Randles の原著が1947年に Discussions of the Faraday Society に掲載されたこと書誌情報 出典9 https://doi.org/10.1039/df9470100011事実
皮膚と乾式電極のモデル(Rd、Rsc‖Csc、Cc)、SC が 1 Hz〜10 kHz で皮膚インピーダンスの主要部分、ファントムでの乾燥と水分の多い状態の Rsc・Csc の値(6.4→3.0 MΩ·cm²、41→190 nF/cm²)、水分による全体のインピーダンス低下が約1桁、SS 2.68 と Ti 2.06 MΩ·cm²(10 Hz、10人、p=0.032)と個人差、CPE の α=0.9、セミドライ電極、FDA の10 Hz 基準(引用)Goyal ら 出典4 https://pmc.ncbi.nlm.nih.gov/articles/PMC9656728/事実
角質層の厚さ(前腕で約10〜40 µm)、水分約20%、1,000 Hz 以下での高い SC インピーダンス、湿式電極と乾式電極の長所と短所(ゲルのイオンの移動、過水和、汗と皮脂、空気層、圧力と湿度、安定化時間、柔らかい基材)、四電極法と二電極法Lu ら 出典5 https://pmc.ncbi.nlm.nih.gov/articles/PMC6023082/事実
インピーダンス型バイオセンサーが低コスト・小型化しやすい・ラベル不要であること、ラベルフリー親和性バイオセンサーに共通する課題とインピーダンス固有の課題があることDaniels と Pourmand の論文要旨 出典6 https://pubmed.ncbi.nlm.nih.gov/18176631/事実
生体インピーダンス分析で電位電極の不揃いが R₀ と R∞ を約4%過大評価させた報告と、電極間距離の不正確さによるアーチファクトの指摘Khalil ら(引用された報告)出典7 https://pmc.ncbi.nlm.nih.gov/articles/PMC4118362/事実
インピーダンス分光が広い周波数域の記録のため時間がかかり、バイオ分析での利用が特性評価や補助的な手法に限られてきたこと、低コスト・可搬性・速度が必要で中程度の感度で足りる場面には市場がありうることTeles 出典8 https://pmc.ncbi.nlm.nih.gov/articles/PMC7094386/事実
Rs=100 Ω、Cdl=1 µF、Rct=1,000 Ω で頂点 159 Hz、Rct=1,500 Ω で 106 Hz、右端 1,100→1,600 Ω、+500 Ω(+50%)。10 kHz〜0.1 Hz を1桁10点で掃引した場合の周期の合計が約49秒。Rsc=1 MΩ、Csc=10 nF、Rd=1 kΩ での折れ曲がり周波数約16 Hz、|Z|(10 Hz で約850 kΩ、1 kHz で約16 kΩ、100 kHz で約1 kΩ)、水分の多い場合(Rsc×0.47、Csc×4.6)の 10 Hz の |Z| 約280 kΩ(乾燥の約3分の1)本稿の計算。Randles 回路の式(Lazanas と Prodromidis)と Goyal らの変化率に、本稿の仮の値を入れて算出本稿の計算
素子の「電極と材料の側から見ると」の整理、ワールブルグが膜の拡散抵抗で現れやすいこと、背景の小さい半円が低濃度の変化を読みやすくする理由、酸化膜の厚さ・誘電率・粗さ・柔らかさが材料側で動かせる変数であること、セミドライ電極で求められる材料設計、疑う順番としての整理、強みと課題の整理本記事による解説。出典の記述を材料の観点で組み直したもの解説
EIS バイオセンサー全般に適用される単独の国際規格、各報告例の検出限界の統計的な定義と試料、FDA の10 Hz 基準の原文書、人の皮膚での代表的なインピーダンス値本稿の調査範囲では公開された一次情報で確認できなかったため記載していない解説
図1・図2・図3・図5が実際の測定データ・製品の構造ではなく説明のための作図であること。ヒーロー画像と図4がAI生成イメージであること本記事による注記解説

最終更新:2026年10月/出典は一次情報(査読付きのチュートリアルとレビュー論文、論文要旨、Randles の原著の書誌情報)に限定しています。 材料設計上の読み取りを含むため、それらは「解説」として出典付きの事実と区別しています。 各報告例の検出限界の定義と試料、EIS バイオセンサーに特化した国際規格、FDA の10 Hz 基準の原文書、人の皮膚の代表値は、公開された一次情報で確認できなかったため記載していません。 本記事の計算は仮の値と理想素子から算出したもので、実際のセンサーや人の皮膚の測定値ではありません。 図はすべて説明用の概念図です。図1・図2・図3・図5はベクター作図、ヒーロー画像と図4はAI生成イメージであり、いずれも実際の断面写真・顕微鏡像・製品の実物を示すものではありません。 本記事は原理・材料・解釈の解説であり、医療上の助言ではありません。
