AIブームのボトルネック「先端パッケージング」、ガラスコア基板が次世代技術として浮上、Intelが10億ドル投資

2026年6月20日

Infra Startups アメリカ

概要

先端パッケージングはAIブームにおける決定的なボトルネックとなっており、TSMCのCoWoSキャパシティが世界のAIインフラ構築ペースを決定している。2024年末までに月間約4万枚のCoWoSウェーハが出荷され、2025年には7万5千枚に達すると予測されている。また、次世代先端パッケージングの物理的フロンティアとしてガラスコア基板が注目されており、Intelはアリゾナ州のガラスR&Dラインに10億ドル以上を投資し、2026年から2030年の間に高容量生産を目指している。

詳細

主要成果

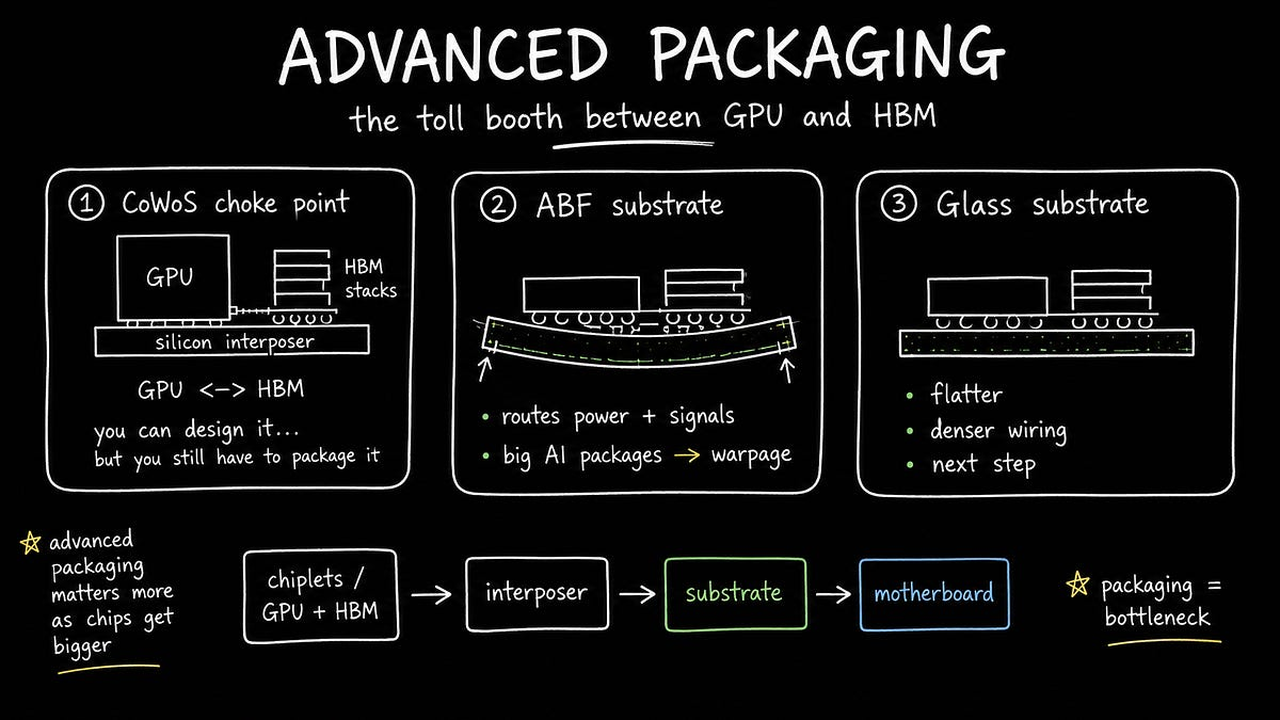

AIの急速な普及とそれに伴う高性能チップへの需要は、先端パッケージング技術を半導体サプライチェーンにおける決定的なボトルネックとして浮上させている。現在、TSMCのCoWoS（Chip on Wafer on Substrate）生産能力が世界のAIインフラ構築ペースを実質的に規定している状況にある。しかし、このボトルネックを打開する次世代技術として、ガラスコア基板が大きな注目を集めている。Intelは既にこの分野でのリーダーシップを目指し、アリゾナ州のR&Dラインに10億ドル以上を投資し、2026年から2030年までの期間に高容量生産の実現を見込んでいる。

技術・経済詳細

TSMCのCoWoS技術は、複数のHBM（高帯域幅メモリ）スタックとロジックダイを統合し、AIアクセラレータの性能を最大化する上で不可欠だ。その供給能力は厳しく、2024年末までに月間約4万枚のCoWoSウェーハが出荷された後、2025年には月間7万5千枚まで拡大すると予測されている。これに対し、ガラスコア基板は従来の有機基板と比較して、優れた寸法安定性、低い熱膨張係数、より微細な配線パターン形成能力といった技術的利点を持つ。これにより、より高密度なインターコネクト、向上した電力供給ネットワーク、および優れた熱管理が可能となり、将来のAIおよびHPCチップの性能限界を押し広げると期待されている。Intelの10億ドルを超える投資は、ガラス基板の量産技術確立に向けたコミットメントの表れであり、長期的な市場優位性の確保を目指す。

背景・業界文脈

AIチップの性能向上は、チップ内のトランジスタ数だけでなく、チップ間およびチップ内のデータ伝送速度と電力効率に大きく依存する。先端パッケージングは、これらの課題を解決するための重要な手段であり、そのボトルネックはAI産業全体の成長を制限しかねない。ガラス基板は、この課題に対する有望な解決策として、半導体業界全体で研究開発が進められている。Intelは、自社製品のロードマップにガラス基板を組み込むだけでなく、サプライチェーン全体の技術革新を推進することで、オープンなエコシステム形成にも貢献しようとしている。

今後の展望

Intelによるガラスコア基板への大規模投資と、2026年から2030年を見据えた高容量生産の目標は、半導体パッケージング技術の未来を大きく変える可能性を秘めている。ガラス基板技術が成熟し、量産化が本格的に進めば、AIチップの性能向上とコスト削減に大きく貢献し、AI技術のさらなる普及を加速させるだろう。しかし、ガラスの脆性やThrough-Glass Via（TGV）形成などの技術的課題、および既存サプライチェーンとの互換性の確保には、今後も継続的な研究開発と業界全体での協力が不可欠となる。ガラスコア基板は、まさにAI時代の次世代半導体を定義する技術として、その動向が注目される。

元記事: https://www.infrastartups.com/p/advanced-packaging-the-toll-booth
