主要成果
Samsung Electronicsは、次世代高帯域幅メモリ（HBM）であるHBM4の生産能力の半分を戦略的に割り当て、2026年2月の世界初出荷以来わずか4ヶ月で10億ドルを超える売上を達成しました。同社は今年末までにHBM4の年間売上を100億ドルと見込んでおり、HBM市場での強力な復権を加速しています。この動きを支えるため、需要が減少しているHBM3Eの生産は一時的に停止され、リソースはHBM4に集中されています。
技術・臨床詳細
- HBM4への集中： Samsungは、月間約15万枚のHBM DRAMウェーハ生産能力のうち、約7万5000枚をHBM4に割り当てています。これは、NVIDIAの次世代AIプラットフォーム「Rubin」におけるHBM4の重要な役割に対応するための戦略的な優先順位付けです。

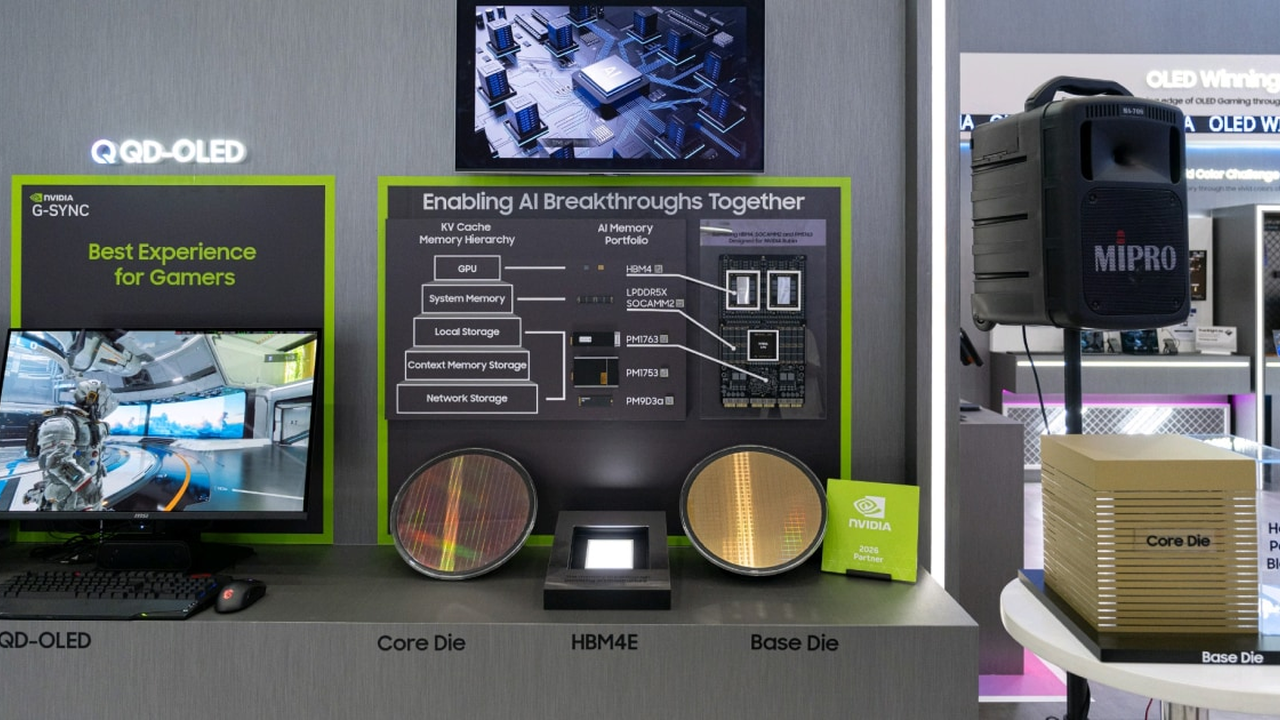

- COMPUTEX 2026での発表： COMPUTEX 2026では、HBM4EとLPDDR5XベースのサーバーモジュールSOCAMM2を展示しました。HBM4Eは、最先端の1c DRAMベースのコアダイとSamsung Foundryの4nmプロセス技術で製造されたベースダイを特徴とし、ピンあたり最大14Gbpsの速度をサポートし、将来的に16Gbpsおよび4TB/sを超える帯域幅に拡張可能とされています。
- HBMの経済性： HBMスタックはAIアクセラレーターの総製造コストの約34〜45%を占め、Blackwell世代のチップでは45%以上になると推定されており、HBMの歩留まりと認定はシステムレベルの経済性に直接影響を与えます。SamsungはHBM4の歩留まりと認定において一部課題に直面していると報じられていますが、積極的な投資で克服を目指しています。
- 光学HBMへの展望： Samsungはさらに、2028年からの光学HBMの量産開始計画を発表しました。これは、HBMスタックとプロセッサパッケージ内にシリコンフォトニクス技術を導入することで、帯域幅とエネルギー効率を劇的に向上させることを目指す革新的なアプローチです。また、Qualcommが提唱するHBC（High Bandwidth Compute）やNVIDIAが主導するLPDDRメモリのサーバーCPU向けモジュール化規格SOCAMMなど、次世代メモリ技術の動向も注目されています。
背景・業界文脈
AIモデルの複雑化と大規模化に伴い、AIアクセラレーターには膨大なデータ処理能力とメモリ帯域幅が求められています。これにより、HBMのような高帯域幅メモリがAIチップサプライチェーンにおける重要なボトルネックとなっています。SamsungのHBM4への積極的な投資は、AIメモリ市場における競争力を強化し、主要顧客であるNVIDIAだけでなく、Google、Amazon、Microsoftなどのクラウド大手企業が開発を進める自社AIアクセラレーターへの対応も視野に入れています。
今後の展望
SamsungのHBM4生産能力の拡大と、HBM4E、SOCAMM2、そして光学HBMといった次世代技術へのロードマップは、AI半導体市場における同社の地位を大きく強化するでしょう。特に光学HBMは、従来の電気信号伝送の限界を超え、AIチップの性能を飛躍的に向上させる可能性を秘めており、今後の技術革新の方向性を示す重要なマイルストーンとなります。HBMの安定した供給と性能向上は、AI技術のさらなる進化と普及に不可欠な要素です。
