背景：メタサーフェス技術の可能性と製造の課題
メタサーフェスは、光の波長よりも小さい構造（ナノ構造）を平面上に配置することで、光の振幅、位相、偏光を自由に制御できる革新的な光学デバイスです。超薄型レンズ、ホログラフィ、ステルス技術、高感度センサーなど、多岐にわたる応用が期待されています。しかし、これらのナノ構造を、特に大規模に、高精度かつ効率的に製造することは、極めて大きな課題でした。現在の主要な製造法である電子ビームリソグラフィ（EBL）は高い精度を持つものの、スループットが低く、製造コストが非常に高いという制約があります。
主要内容：POSTECHによるナノインプリントリソグラフィ（NIL）の革新
浦項工科大学（POSTECH）の研究チームは、メタサーフェスの大規模製造におけるEBLの課題を克服するため、ナノインプリントリソグラフィ（NIL）を応用した画期的な戦略を提案しました。この研究成果は、Optics and Photonics Research誌に発表されています。
POSTECHチームが提案するNIL戦略は、主に以下の二つの課題解決に焦点を当てています。
- 大規模量産性の確保：NILは、マスターモールドを繰り返し転写することでナノ構造を形成するため、EBLに比べてはるかに高いスループットと低コストを実現できます。これにより、メタサーフェスの商業化に向けた大規模生産の道が開かれます。
- 「低屈折率」問題の克服：多くのメタサーフェスは、高屈折率材料で構成されることで、効率的な光制御を実現します。しかし、従来のNILで用いられる材料は比較的屈折率が低いものが多く、光学特性を犠牲にすることなく高品質なメタサーフェスを製造することが課題でした。
この課題を解決するため、研究チームは以下の革新的なアプローチを開発しました。

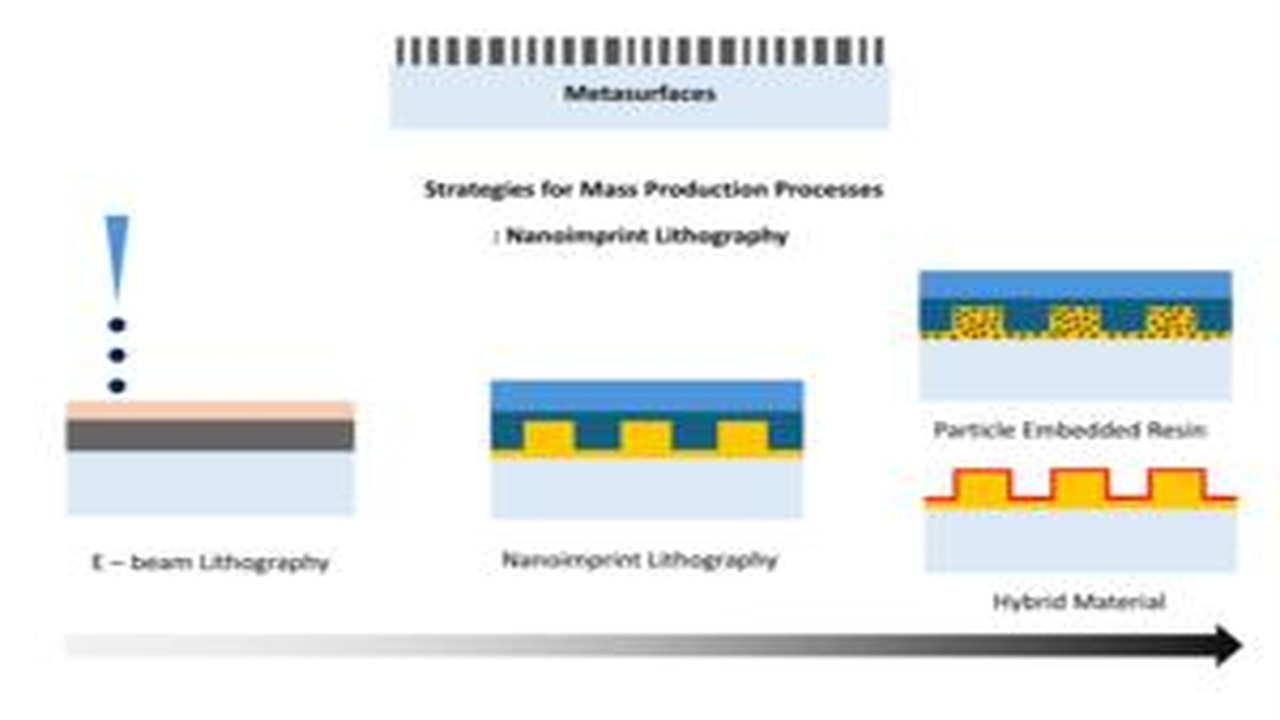

- ハイブリッド材料法：NILプロセスと原子層堆積（ALD）を組み合わせることで、高屈折率の無機材料（例：TiO2、ZnO）をNILで形成したパターン上に精密に堆積させます。これにより、ナノスケールの精度を保ちつつ、高い光学性能を持つメタサーフェスの製造が可能になります。
- 粒子埋め込み樹脂の利用：高屈折率のナノ粒子（例：チタン酸バリウムナノ粒子）をNIL用の樹脂材料に均一に分散させて使用することで、インプリント後の構造自体の屈折率を高めます。
これらの戦略により、POSTECHチームは、EBLに匹敵する光学性能と効率を持つメタサーフェスを、よりスケーラブルかつ経済的に製造する道筋を示しました。
影響と展望：次世代光学デバイスの商業化加速
POSTECHチームのナノインプリントリソグラフィ戦略は、メタサーフェス技術の商業化を大きく加速させる可能性を秘めています。EBLの主要な課題であったコストとスループットを克服することで、AR/VRデバイスの軽量・薄型レンズ、次世代スマートフォンや車載センサーの光学モジュール、さらにはバイオセンシングや医療イメージングといった応用分野での普及が現実的になります。
この技術の進展は、製造プロセスの革新を通じて、これまで研究室レベルに留まっていた革新的な光学素子が、私たちの日常生活に広く浸透する未来を切り開くでしょう。特に、NILが持つ材料選択の柔軟性と、ALDなどの精密堆積技術との組み合わせは、多様な機能を持つメタサーフェスの開発を促進し、光学技術の新たなフロンティアを拓くことが期待されます。これにより、韓国が次世代光学デバイス製造において重要な役割を果たすことが示唆されます。
