主要成果

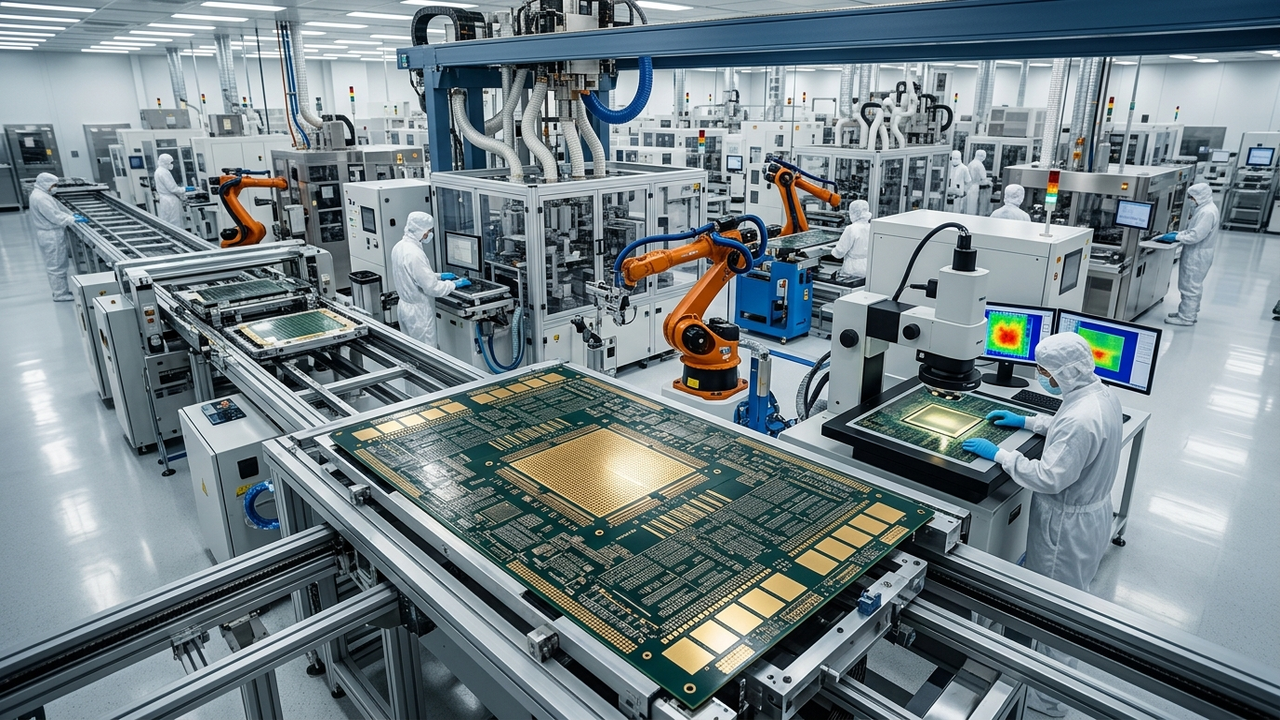

AIチップ向けのハイエンドABF（Ajinomoto Build-up Film）基板市場で供給不足が深刻化しており、これは単なる需要増ではなく、「製造の難しさの再評価」という構造的な課題に起因しています。AIチップは、従来のCPUやGPUと比較して2.6倍から3倍の基板面積と、12層から18層以上の積層数を必要とし、これにより製造プロセスの複雑性が劇的に増大し、高歩留まりの維持が極めて困難になっています。このため、Unimicron、Nan Ya PCB、Kinsus、Zhen Dingなどの台湾主要メーカーと、関連する製造装置サプライヤーが、この技術的障壁の高いハイエンドABF市場で激しい競争を繰り広げています。
技術・臨床詳細
ABF基板は、高性能半導体パッケージングに不可欠な積層基板であり、特にFC-BGA（Flip-Chip Ball Grid Array）パッケージに広く利用されます。AIチップでは、GPUとHBM（高帯域幅メモリ）を緊密に統合する必要があるため、基板はより大きなサイズで、より多くの層を持ち、より微細な配線（線幅/線間隔：L/S）で製造されなければなりません。例えば、従来のABF基板が通常8層以下であるのに対し、AIチップ向けは12〜18層以上が一般的です。
層数と面積の増加は、多層配線形成におけるアライメント精度、ビアホールの加工精度、および層間の電気的接続の信頼性といった課題を増幅させます。また、大型基板は製造プロセス中の反りや寸法変化が大きくなりやすく、これが歩留まり低下の主要因となります。KLAやOnto Innovationのようなプロセス制御装置メーカーは、これらの課題に対応するため、高精度な検査、計測、および欠陥検出ソリューションを提供し、歩留まり向上に貢献しています。Unimicronは、ABF基板に約80%から85%を集中させた追加の設備投資を承認し、2027年から2028年にかけての重要装置の予約注文を大幅に増やしています。これは、AIチップ向けABF基板製造への強いコミットメントを示しています。
背景・業界文脈
AIの需要爆発は、半導体製造サプライチェーン全体に広範な影響を及ぼしており、先端プロセスだけでなく、パッケージング、基板、そして材料へとボトルネックが連鎖的に移行しています。TSMCのCoWoS（Chip-on-Wafer-on-Substrate）パッケージングの供給不足が続く中で、HBMの需要急増と並行して、高機能なABF基板の供給も深刻な問題となっています。DellのようなAIサーバーベンダーも、ABF基板の不足を主要なサプライチェーンの緊張要因として指摘しており、AIインフラストラクチャの展開を阻害する要因となっています。この状況は、台湾の半導体パッケージングエコシステムがAIブームにどのように適応しているかを示す好例であり、OSATs（Outsourced Semiconductor Assembly and Test）だけでなく、基板メーカーも戦略的な重要性を増しています。
今後の展望
ハイエンドABF基板の供給不足は、AIチップの進化が続く限り、今後も継続する可能性が高いです。特に、T-Glass（ガラス基板）のような新たな上流材料の導入は、ABF基板のさらなる性能向上と製造難易度の変化をもたらすでしょう。この市場では、技術革新に加えて、安定したサプライチェーンの構築とリスク管理が成功の鍵となります。台湾メーカーは、長年の経験と技術力を背景に、このハイエンド市場での競争優位性を維持しようと努めていますが、日本のIbidenやShinko Electric、韓国のSamsung Electro-Mechanics、オーストリアのAT&Sなども強力な競合として存在します。AIコンピューティングの拡大は、半導体サプライチェーン全体の協力ダイナミクスを根本的に再構築していくでしょう。
