東北大学、超音波接合法で全固体電池界面形成を簡素化

概要

東北大学の研究チームは、酸化物系全固体電池の製造において、リチウム金属と固体電解質の界面形成プロセスを大幅に簡素化する新技術を開発した。この手法は超音波接合を利用し、室温かつ短時間で低抵抗な界面を実現する。従来必要とされた複雑な中間層や高温処理が不要となるため、製造コスト削減と高性能化への貢献が期待される。

詳細

背景：全固体電池製造の課題

次世代バッテリーとして期待される全固体電池は、高い安全性とエネルギー密度を実現するポテンシャルを持っています。しかし、その実用化にはいくつかの技術的課題が存在し、特に電極と固体電解質との界面抵抗の高さや、製造プロセスの複雑さが大きな障壁となっています。特に、酸化物系固体電解質を用いた全固体リチウム金属電池では、リチウム金属負極と固体電解質（例えばガーネット型酸化物固体電解質LLZO）との間に安定した低抵抗な界面を形成することが極めて困難でした。従来の製造方法では、界面抵抗を低減するために中間層の導入や高温での熱処理が必要とされ、これが製造コストの増加やプロセス時間の長期化につながっていました。

東北大学の新技術：超音波接合の導入

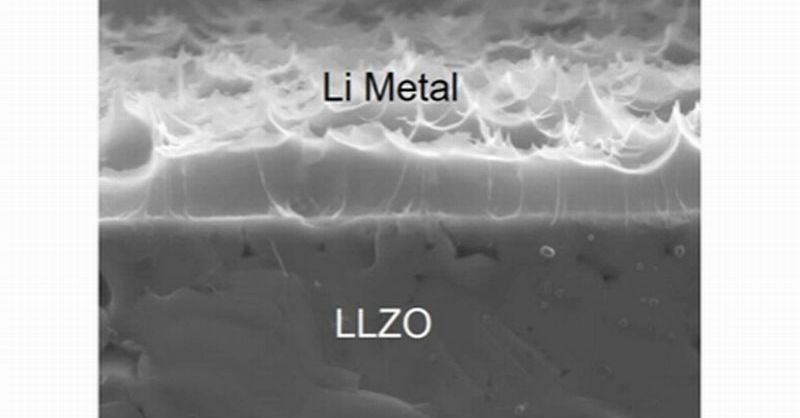

東北大学の研究チームは、この課題を克服するため、超音波接合という革新的な手法を全固体電池の製造プロセスに導入しました。この技術は、高周波の超音波振動を利用して材料間に摩擦熱と塑性変形を誘起し、接合を促すものです。具体的には、リチウム金属とガーネット型酸化物固体電解質（LLZO）の界面を、驚くべきことに室温で数秒という短時間で直接形成することに成功しました。これにより、初期の界面抵抗は比較的高いものの、薄い金（Au）層を介在させることで、界面抵抗を約1.5Ω・cm²という実用レベルまで大幅に低減できることが示されました。この成果は、従来の複雑なプロセスと比較して、製造工程の大幅な簡素化と効率化を可能にするものです。

影響と将来展望

東北大学が開発したこの超音波接合法は、全固体リチウム金属電池の量産化に向けた大きな進歩を意味します。製造プロセスの簡素化は、バッテリーの製造コストを削減し、普及を加速させる上で非常に重要です。また、高温処理が不要になることで、より多様な材料選択肢や、熱に弱い構成要素を用いたバッテリー設計の可能性も広がります。これにより、全固体電池の実用化が現実味を帯び、電気自動車、ウェアラブルデバイス、医療機器など、幅広い分野での高性能・高安全な電源供給への道が開かれると期待されます。今後の研究では、この技術のさらなる最適化と、様々な全固体電池システムへの応用が焦点となるでしょう。
